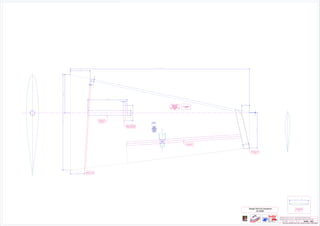

1. 501
Surface d'une
demi aile :
27,643 dm²
dont 5,108 dm² de
volet.
80
25
10
Nervure renfort de
fourreau. Balsa 100/10
Fibres horizontales.
Fourreau de clé
d'aile Ø 25 mm
extérieur
201,5
103
940
187
3
41
30
3 mm de dièdre
positif
73
Dominique GRAPPE selon plan original de Patrick LEMONNIER
01-12-2008 V1.2 AXIAL - AileA0
WalterHolzwarth2000
10
6
205
Epaisseur du Bord
de fuite de 4,5
mm.
Epaisseur du Bord
de fuite de 7 mm.
Axe charnière de
stabilisateur.
NACA 63A012
Epaisseur relative
12%
Corde : 100 mm
Modifications entre V1.0 et V1.1 : détail charnière, profil, fermeture BF et Logo.
Modifications entre V1.1 et V1.2 : Correction suite remarques du forum.
Design Patrick Lemonnier
10/2006
