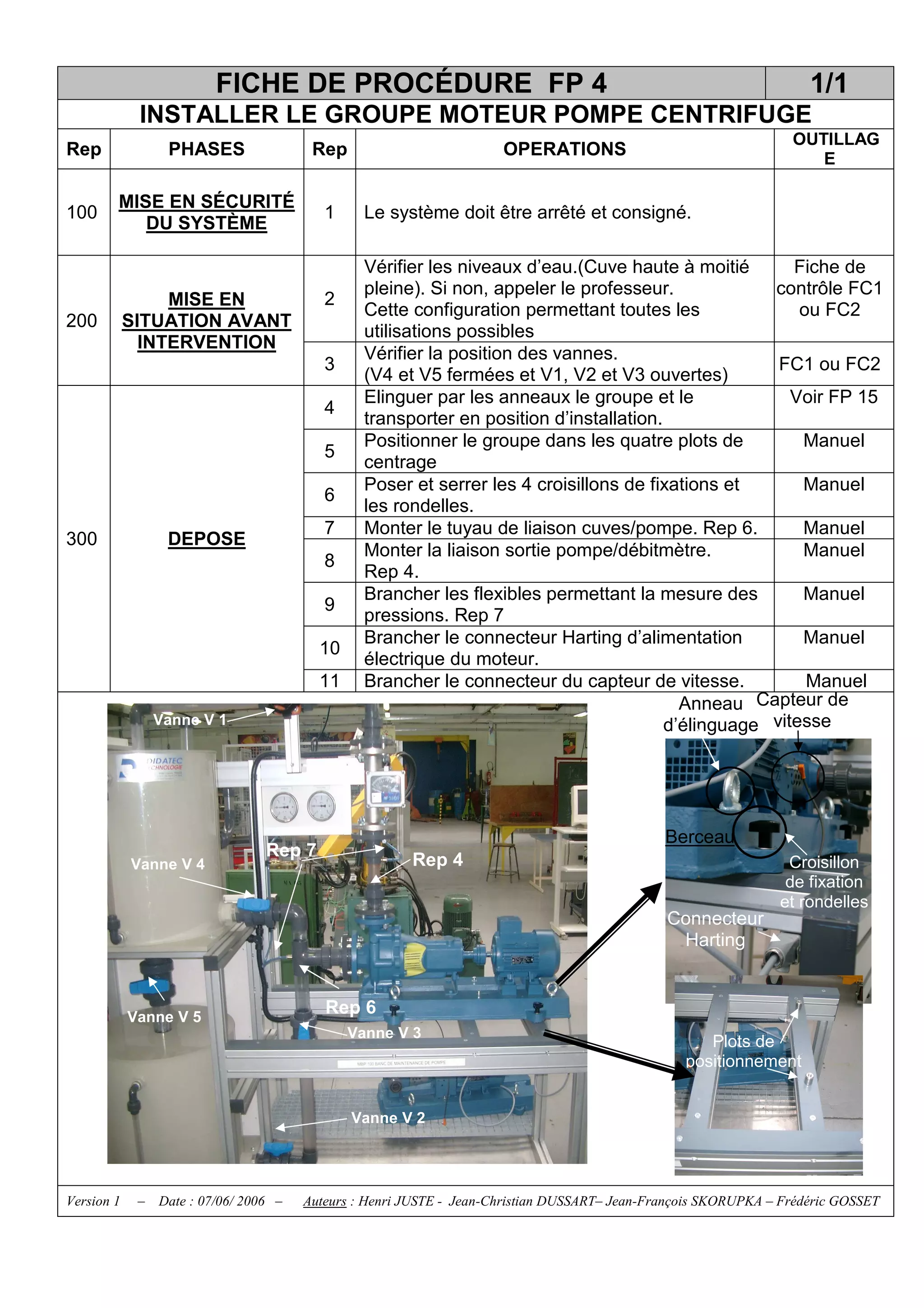

1. FICHE DE PROCÉDURE FP 4 1/1
INSTALLER LE GROUPE MOTEUR POMPE CENTRIFUGE
OUTILLAG
Rep PHASES Rep OPERATIONS E
MISE EN SÉCURITÉ
100 1 Le système doit être arrêté et consigné.
DU SYSTÈME
Vérifier les niveaux d’eau.(Cuve haute à moitié Fiche de
pleine). Si non, appeler le professeur. contrôle FC1
MISE EN 2
Cette configuration permettant toutes les ou FC2
200 SITUATION AVANT
utilisations possibles
INTERVENTION
Vérifier la position des vannes.
3 FC1 ou FC2
(V4 et V5 fermées et V1, V2 et V3 ouvertes)
Elinguer par les anneaux le groupe et le Voir FP 15
4
transporter en position d’installation.
Positionner le groupe dans les quatre plots de Manuel
5
centrage
Poser et serrer les 4 croisillons de fixations et Manuel
6
les rondelles.
7 Monter le tuyau de liaison cuves/pompe. Rep 6. Manuel
300 DEPOSE
Monter la liaison sortie pompe/débitmètre. Manuel
8
Rep 4.
Brancher les flexibles permettant la mesure des Manuel
9
pressions. Rep 7
Brancher le connecteur Harting d’alimentation Manuel
10
électrique du moteur.
11 Brancher le connecteur du capteur de vitesse. Manuel
Anneau Capteur de
Vanne V 1 d’élinguage vitesse
Berceau
Rep 7
Vanne V 4 Rep 4 Croisillon
de fixation
et rondelles
Connecteur
Harting
Vanne V 5
Rep 6
Vanne V 3
Plots de
positionnement
Vanne V 2
