1. GAMME OPERATOIRE G.O.3.
REMONTER UNE POMPE
CENTRIFUGE SUR UN
GROUPE MOTEUR POMPE
Version 1 – Date : 07/06/ 2006 – Auteurs : Henri JUSTE - Jean-Christian DUSSART– Jean-François SKORUPKA – Frédéric GOSSET

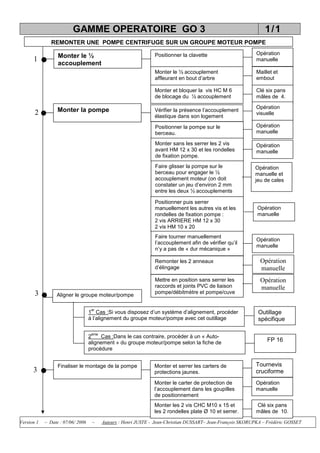

2. GAMME OPERATOIRE GO 3 1/1
REMONTER UNE POMPE CENTRIFUGE SUR UN GROUPE MOTEUR POMPE
Positionner la clavette Opération
Monter le ½
1 manuelle
accouplement
Monter le ½ accouplement Maillet et
affleurant en bout d’arbre embout
Monter et bloquer la vis HC M 6 Clé six pans
de blocage du ½ accouplement mâles de 4.
Opération
2 Monter la pompe Vérifier la présence l’accouplement
visuelle
élastique dans son logement
Positionner la pompe sur le Opération
berceau. manuelle
Monter sans les serrer les 2 vis Opération
avant HM 12 x 30 et les rondelles manuelle
de fixation pompe.
Faire glisser la pompe sur le Opération
berceau pour engager le ½ manuelle et
accouplement moteur (on doit jeu de cales
constater un jeu d’environ 2 mm
entre les deux ½ accouplements
Positionner puis serrer
manuellement les autres vis et les Opération
rondelles de fixation pompe : manuelle
2 vis ARRIERE HM 12 x 30
2 vis HM 10 x 20
Faire tourner manuellement
Opération
l’accouplement afin de vérifier qu’il
manuelle
n’y a pas de « dur mécanique »
Remonter les 2 anneaux Opération
d’élingage manuelle
Mettre en position sans serrer les Opération
raccords et joints PVC de liaison manuelle
3 pompe/débitmètre et pompe/cuve
Aligner le groupe moteur/pompe
er
1 Cas :Si vous disposez d’un système d’alignement, procéder Outillage
à l’alignement du groupe moteur/pompe avec cet outillage spécifique
ème
2 Cas :Dans le cas contraire, procéder à un « Auto-
alignement » du groupe moteur/pompe selon la fiche de FP 16
procédure
Finaliser le montage de la pompe Monter et serrer les carters de Tournevis
3 protections jaunes. cruciforme
Monter le carter de protection de Opération
l’accouplement dans les goupilles manuelle
de positionnement
Monter les 2 vis CHC M10 x 15 et Clé six pans
les 2 rondelles plate Ø 10 et serrer. mâles de 10.
