- 1. Principe, Solutions de sécurité selon Preventa 1 caractéristiques Modules de sécurité pour surveillance d'Arrêt d'urgence, d'interrupteurs, de tapis ou bords sensibles et de barrières immatérielles de sécurité Principe de fonctionnement Les modules de sécurité XPS-AK sont conçus selon la catégorie 4 de la norme EN 954-1. Ils s'utilisent : / Pour la surveillance des circuits d'Arrêt d'urgence selon les normes EN 418 et EN 60204-1. / Pour la surveillance électrique des interrupteurs actionnés par des dispositifs de protection, avec option de choix du temps de synchronisation entre leurs signaux. / Pour la surveillance des tapis ou bords sensibles à 4 fils. / Pour la surveillance des barrières immatérielles de type 4 selon EN 61496-1 équipées de sorties de sécurité statiques (exemple barrières type XUS-LC, voir page 30302/4). Ils offrent dans un boîtier à encombrement réduit, 3 sorties de sécurité, une sortie de signalisation par relais et 4 sorties de signalisation statiques pour message vers l'automate de process. Les modules de sécurité Preventa XPS-AK //// P sont équipés de borniers débrochables, ce qui permet d'optimiser les tâches de maintenance des machines. Pour l'aide au diagnostic, les modules présentent en face avant 4 voyants DEL permettant d'informer sur l'état du circuit de surveillance. La fonction de surveillance du bouton Marche est configurable par câblage. Caractéristiques Type de modules XPS-AK3/1144 XPS-AK3/1144P Catégorie maximale d'utilisation du produit (selon EN 954-1) Catégorie 4 Alimentation - tension V " et $ 24, " 110 et $ 24, " 120 et $ 24, " 230 et $ 24 - limites de tensions - 15…+ 10 % - fréquence Hz 50/60 Consommation VA ≤ 5 (version 24 V), ≤ 6 (versions 110, 120 et 230 V) Protection du module par fusible Interne électronique Surveillance du bouton Marche Oui/Non (configurable par connexion bornes) Tension et courant sur l'organe de commande $ 24 V/30 mA env. (à tension nominale d'alimentation) (entre bornes S21-S22 et S31-S32) Résistance maximale de câblage RL entre les bornes S21-S22, S31-S32 Ω 28 Temps de synchronisme entre les s Démarrage automatique : 2 ou 4 selon câblage entrées A et B Démarrage manuel (bouton de démarrage entre S33 et S34) : infini (bornes S21-S22, S31-S32) Sorties - référence de potentiel Libre de potentiel - nb et nature des circuits de sécurité 3 “F” (13-14, 23-24, 33-34) - nb et nature des circuits supplémentaires 1 “O” (41-42) + 4 statiques - pouvoir de coupure en AC-15 VA C300 : appel 1800, maintien 180 - pouvoir de coupure en DC-13 24 V/1,5 A - L/R = 50 ms - pouvoir de coupure sorties statiques 24 V/20 mA, 48 V/10 mA - courant thermique maxi (Ithe) A 6 - somme courant thermique maximum A 18 - protection des sorties par fusibles A 4 gG ou 6 rapide, selon IEC 947-5-1, DIN VDE 0660 partie 200 - courant minimum mA 10 - tension minimum V 17 Durabilité électrique Voir page 38610/6 Temps de réponse sur ouverture d'entrées ms ≤ 40 Tension assignée d'isolement (Ui) V 300 (degré de pollution 2 selon IEC 947-5-1, DIN VDE 0110 parties 1 et 2) Tension assignée de tenue aux chocs (Uimp.) kV 4 (catégorie de surtension III, selon IEC 947-5-1, DIN VDE 0110 parties 1 et 2) Visualisation par DEL 4 Température de fonctionnement °C - 10…+ 55 Température de stockage °C - 25…+ 85 Degré de protection Bornes IP 20 selon IEC 529 Boîtier IP 40 Raccordement Type Bornes à vis imperdables Bornes à vis imperdables, bornier séparé débrochable - connexion un fil Sans embout Fil rigide ou souple : 0,14…2,5 mm2 Fil rigide ou souple : 0,2…2,5 mm 2 Avec embout Sans collerette, fil souple : 0,25…2,5 mm 2 Sans collerette, fil souple : 0,25…2,5 mm2 Avec embout Avec collerette, fil souple : 0,25…1,5 mm 2 Avec collerette, fil souple : 0,25…2,5 mm 2 - connexion 2 fils Sans embout Fil rigide ou souple : 0,14…0,75 mm2 Fil rigide : 0,2…1 mm2, fil souple : 0,2…1,5 mm2 Avec embout Sans collerette, fil souple : 0,25…1 mm 2 Sans collerette, fil souple : 0,25…1 mm 2 Avec embout Double, avec collerette, fil souple : 0,5…1,5 mm 2 Double, avec collerette, fil souple : 0,5…1,5 mm2 38782-FR_Ver4.12.fm/2 Schneider Electric Expert automatismes V3 - Avril 2003 - 1/6
- 2. Références Solutions de sécurité selon Preventa 1 Modules de sécurité pour surveillance d'Arrêt d'urgence, d'interrupteurs, de tapis ou bords sensibles et de barrières immatérielles de sécurité Références Désignation Type de Nombre Sorties Sorties Alimen- Référence Masse 803289 bornier de de supplé- statiques tation raccordement circuits mentaires vers de l'automate sécurité kg Modules de Intégré au 3 1 4 " 24 V XPS-AK311144 0,300 sécurité pour module $ 24 V surveillance d'Arrêt d'urgence, d'interrupteurs, de tapis ou bords sensibles et de barrières XPS-AK3/1144 immatérielles de sécurité " 110 V XPS-AK361144 0,400 $ 24 V " 120 V XPS-AK351144 0,400 $ 24 V " 230 V XPS-AK371144 0,400 $ 24 V 803289 Séparé, 3 1 4 " 24 V XPS-AK311144P 0,300 débrochable $ 24 V du module " 110 V XPS-AK361144P 0,400 $ 24 V XPS-AK3/1144P " 120 V XPS-AK351144P 0,400 $ 24 V " 230 V XPS-AK371144P 0,400 $ 24 V Schneider Electric 38782-FR_Ver4.12.fm/3 Expert automatismes V3 - Avril 2003 - 2/6

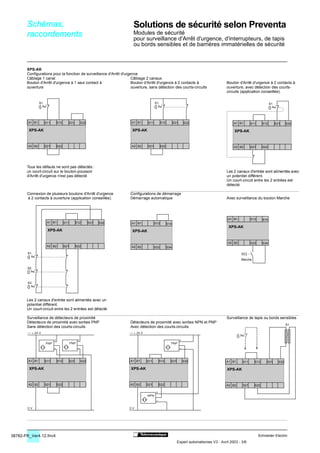

- 3. Schémas, Solutions de sécurité selon Preventa 1 raccordements Modules de sécurité pour surveillance d'Arrêt d'urgence, d'interrupteurs, de tapis ou bords sensibles et de barrières immatérielles de sécurité XPS-AK Configurations pour la fonction de surveillance d'Arrêt d'urgence Câblage 1 canal Câblage 2 canaux Bouton d'Arrêt d'urgence à 1 seul contact à Bouton d'Arrêt d'urgence à 2 contacts à Bouton d'Arrêt d'urgence à 2 contacts à ouverture ouverture, sans détection des courts-circuits ouverture, avec détection des courts- circuits (application conseillée). S1 S1 S1 A1 B1 S11 S12 S31 S32 A1 B1 S11 S12 S31 S32 A1 B1 S11 S12 S31 S32 XPS-AK XPS-AK XPS-AK A2 B2 S21 S22 A2 B2 S21 S22 A2 B2 S21 S22 Tous les défauts ne sont pas détectés : un court-circuit sur le bouton-poussoir Les 2 canaux d'entrée sont alimentés avec d'Arrêt d'urgence n'est pas détecté un potentiel différent. Un court-circuit entre les 2 entrées est détecté. Connexion de plusieurs boutons d'Arrêt d'urgence Configurations de démarrage à 2 contacts à ouverture (application conseillée). Démarrage automatique Avec surveillance du bouton Marche A1 B1 S13 S14 A1 B1 S11 S12 S31 S32 A1 B1 S13 S14 XPS-AK XPS-AK XPS-AK A2 B2 S33 S34 A2 B2 S21 S22 A2 B2 S33 S34 S1 S2 Marche S2 S3 Les 2 canaux d'entrée sont alimentés avec un potentiel différent. Un court-circuit entre les 2 entrées est détecté. Surveillance de détecteurs de proximité Surveillance de tapis ou bords sensibles Détecteurs de proximité avec sorties PNP Détecteurs de proximité avec sorties NPN et PNP S1 Sans détection des courts-circuits Avec détection des courts-circuits + + + PNP PNP PNP – – – A1 B1 S11 S12 S31 S32 A1 B1 S11 S12 S31 S32 A1 B1 S11 S12 S31 S32 XPS-AK XPS-AK XPS-AK A2 B2 S21 S22 A2 B2 S21 S22 A2 B2 S21 S22 + NPN – 0V 0V 38782-FR_Ver4.12.fm/4 Schneider Electric Expert automatismes V3 - Avril 2003 - 3/6
- 4. Schémas, Solutions de sécurité selon Preventa 1 raccordements Modules de sécurité pour surveillance d'Arrêt d'urgence, d'interrupteurs, de tapis ou bords sensibles et de barrières immatérielles de sécurité XPS-AK Surveillance d'un protecteur mobile associé à 2 interrupteurs avec un contact chacun (interrupteur 1 avec contact “F”, interrupteur 2 avec contact “O”) Démarrage automatique, sans surveillance du temps de synchronisme Démarrage manuel par bouton Marche Protecteur fermé Protecteur fermé S2 S1 S2 S1 A1 B1 S11 S12 S31 S32 S13 S14 A1 B1 S11 S12 S31 S32 S13 S14 XPS-AK XPS-AK A2 B2 S21 S22 A2 B2 S21 S22 S33 S34 S2 Marche Surveillance d'un protecteur mobile associé à 2 interrupteurs et démarrage automatique (représentation protecteur ouvert) S2 S1 A1 B1 S11 S12 S31 S32 S13 S14 Diagramme fonctionnel des sorties XPS-AK S1 S2 Sorties A2 B2 S21 S22 S33 S34 2s 4s Module XPS-AK associé à un bouton d'arrêt d'urgence à 2 contacts à ouverture L F1 S1 Vers automate (+24 V) Entrée B A1 B1 S11 S12 S31 S32 S13 S14 13 23 33 41 Y64 Y74 Entrée Entrée A B + K1 Logique K1/K2 Fusible (1) XPS-AK K2 A2 B2 S21 S22 S33 S34 14 24 34 42 Y31 Y32 Y54 ( ) Entrée A K3 S1 Vers automate S2 K4 Marche ESC K3 K4 N Raccordement de l'alimentation selon la tension : ESC : Conditions de démarrage externes " sur bornes A1/A2, ou $ 24 V sur bornes B1/B2 (1) Etat de fonctionnement du fusible interne électronique Schneider Electric 38782-FR_Ver4.12.fm/5 Expert automatismes V3 - Avril 2003 - 4/6
- 5. Schémas, Solutions de sécurité selon Preventa 1 raccordements Modules de sécurité pour surveillance d'Arrêt d'urgence, d'interrupteurs, de tapis ou bords sensibles et de barrières immatérielles de sécurité XPS-AK Module XPS-AK pour surveillance d'équipements de protection électro-sensibles (ESPE) +24 V F1 +24 V 0V OSSD1 OSSD2 Sorties du ESPE Vers automate A B A1 B1 S11 S12 S31 S32 S13 S14 13 23 33 41 Y64 Y74 Entrée Entrée A B + K1 Logique K1/K2 Fusible (1) XPS-AK K2 A2 B2 S21 S22 S33 S34 14 24 34 42 Y31 Y32 Y54 K3 S1 Vers automate K4 Marche ESC : Conditions de démarrage externe ESC K3 K4 (1) Etat de fonctionnement du fusible (2) interne électronique 0V (2) Voyant de signalisation ESPE désactivé Exemple de circuit de sécurité associant le module XPS-AK en fonction de surveillance d'interrupteurs et automate L (+) F1 Protecteur fermé S1 S2 Entrée B A1 B1 S11 S12 S31 S32 S13 S14 13 23 33 41 Y64 Y74 Entrée Entrée A B K1 + Logique K1/K2 Fusible (1) XPS-AK K2 A2 B2 S21 S22 S33 S34 14 24 34 42 Y31 Y32 Y54 Entrée A K3 S3 K4 5 6 7 Marche ESC Entrées 1 2 3 4 5 6 7 +24 V A1 Automate Sorties 1 2 3 4 5 A2 K3 K4 K3 K4 1 2 3 4 5 N (–) ESC : Conditions de démarrage externes (1) Etat de fonctionnement du fusible interne électronique 38782-FR_Ver4.12.fm/6 Schneider Electric Expert automatismes V3 - Avril 2003 - 5/6

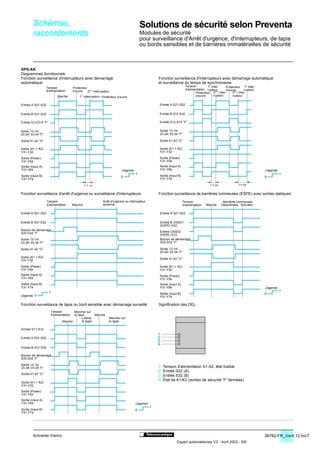

- 6. Schémas, Solutions de sécurité selon Preventa 1 raccordements Modules de sécurité pour surveillance d'Arrêt d'urgence, d'interrupteurs, de tapis ou bords sensibles et de barrières immatérielles de sécurité XPS-AK Diagrammes fonctionnels Fonction surveillance d'interrupteurs avec démarrage Fonction surveillance d'interrupteurs avec démarrage automatique automatique et surveillance du temps de synchronisme Tension Tension 1er inter- Protecteur 1er inter- Protecteur d'alimentation s'ouvre d'alimentation rupteur s'ouvre e rupteur 2èm e interrupteur èm e Protecteur 2 inter- 2èm inter- Marche 1er interrupteur Protecteur s'ouvre s'ouvre rupteur rupteur Entrée A S21-S22 Entrée A S21-S22 Entrée B S31-S32 Entrée B S31-S32 Entrée S13-S14 “F” Entrée S13-S14 “F” Sortie 13-14/ Sortie 13-14/ 23-24/ 33-34 “F” 23-24/ 33-34 “F” Sortie 41-42 “O” Sortie 41-42 “O” Sortie (K1 + K2) Sortie (K1 + K2) Y31-Y32 Y31-Y32 Sortie (Power) Sortie (Power) Y31-Y54 Y31-Y54 Sortie (Input A) Sortie (Input A) Y31-Y64 Légende Y31-Y64 Légende 1 1 Sortie (Input B) 0 Sortie (Input B) 0 Y31-Y74 Y31-Y74 t= t = 2s t = 4s Fonction surveillance d'arrêt d'urgence ou surveillance d'interrupteurs Fonction surveillance de barrières lumineuses (ESPE) avec sorties statiques Tension Arrêt d'urgence ou interrupteur Tension Barrières lumineuses d'alimentation Marche actionné d'alimentation Marche Désactivées Activées Entrée A S21-S22 Entrée A S21-S22 Entrée B S31-S32 Entrée B OSSD1 (ESPE) S32 Bouton de démarrage S33-S34 “F” Entrée OSSD2 (ESPE) S12 Sortie 13-14/ Bouton de démarrage 23-24/ 33-34 “F” S33-S34 “F” Sortie 41-42 “O” Sortie 13-14/ 23-24/ 33-34 “F” Sortie (K1 + K2) Sortie 41-42 “O” Y31-Y32 Sortie (Power) Sortie (K1 + K2) Y31-Y54 Y31-Y32 Sortie (Input A) Sortie (Power) Y31-Y64 Y31-Y54 Sortie (Input B) Sortie (Input A) Y31-Y74 Y31-Y64 Légende 1 1 Sortie (Input B) 0 Légende 0 Y31-Y74 Fonction surveillance de tapis ou bord sensible avec démarrage surveillé Signification des DEL Tension Marcher sur d'alimentation le tapis Marche Libérer Marcher sur Marche le tapis le tapis Entrée S11-S12 1 Entrée A S21-S22 2 3 4 Entrée B S31-S32 Bouton de démarrage S33-S34 “F” Sortie 13-14/ 23-24/ 33-34 “F” 1 Tension d'alimentation A1-A2, état fusible 2 Entrée S22 (A) Sortie 41-42 “O” 3 Entrée S32 (B) 4 Etat de K1/K2 (sorties de sécurité “F” fermées) Sortie (K1 + K2) Y31-Y32 Sortie (Power) Y31-Y54 Sortie (Input A) Y31-Y64 Légende 1 Sortie (Input B) 0 Y31-Y74 Schneider Electric 38782-FR_Ver4.12.fm/7 Expert automatismes V3 - Avril 2003 - 6/6
