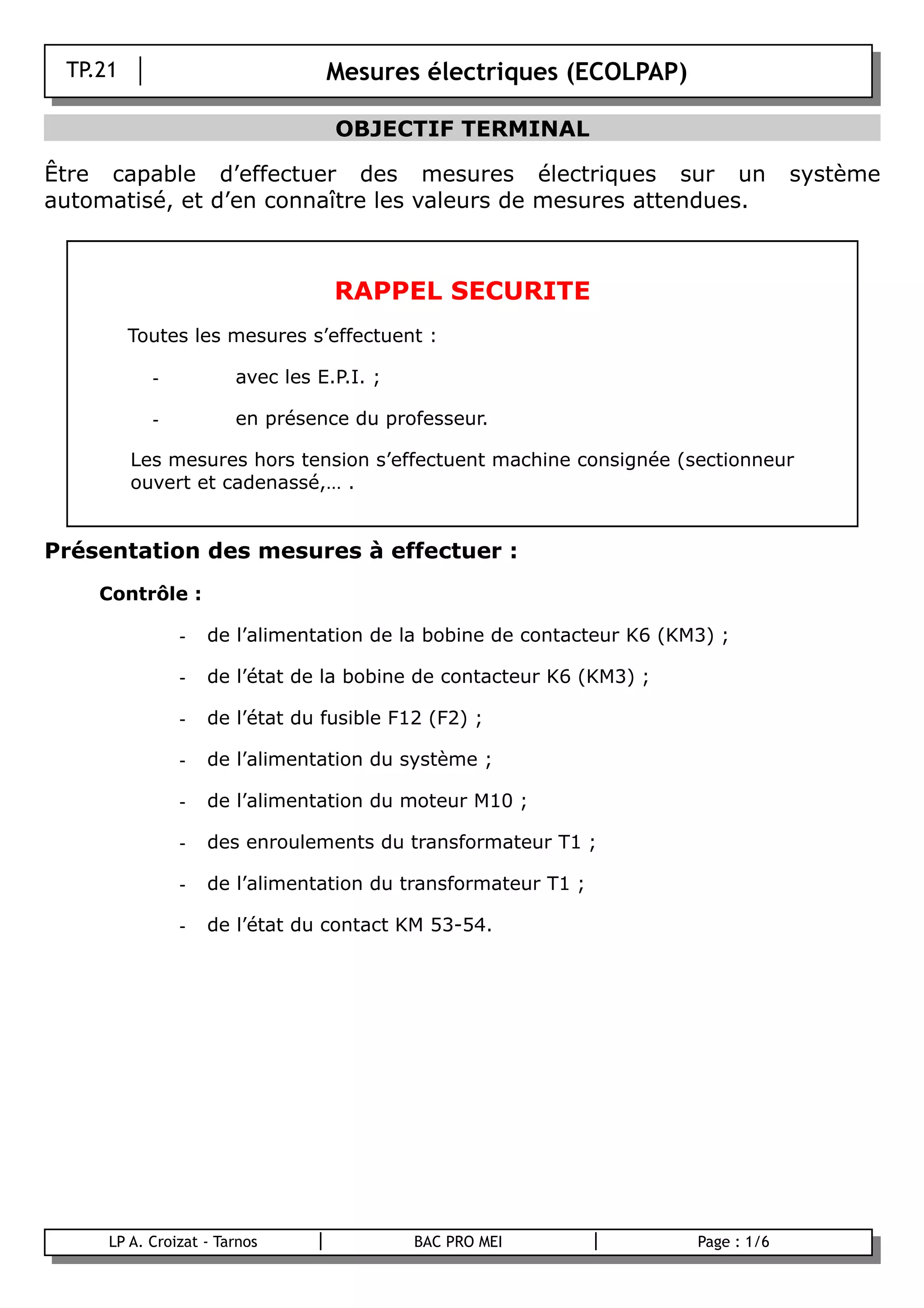

1. TP.21 Mesures électriques (ECOLPAP)
OBJECTIF TERMINAL
Être capable d’effectuer des mesures électriques sur un système
automatisé, et d’en connaître les valeurs de mesures attendues.
RAPPEL SECURITE
Toutes les mesures s’effectuent :
- avec les E.P.I. ;
- en présence du professeur.
Les mesures hors tension s’effectuent machine consignée (sectionneur
ouvert et cadenassé,… .
Présentation des mesures à effectuer :
Contrôle :
- de l’alimentation de la bobine de contacteur K6 (KM3) ;
- de l’état de la bobine de contacteur K6 (KM3) ;
- de l’état du fusible F12 (F2) ;
- de l’alimentation du système ;
- de l’alimentation du moteur M10 ;
- des enroulements du transformateur T1 ;
- de l’alimentation du transformateur T1 ;
- de l’état du contact KM 53-54.
LP A. Croizat - Tarnos BAC PRO MEI Page : 1/6
B

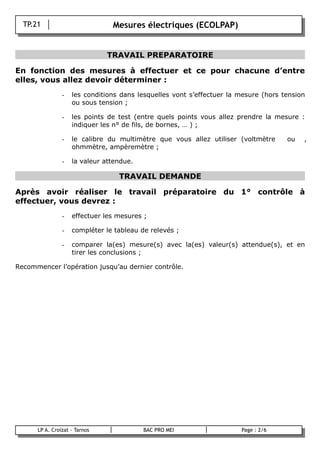

2. TP.21 Mesures électriques (ECOLPAP)
-
TRAVAIL PREPARATOIRE
En fonction des mesures à effectuer et ce pour chacune d’entre
elles, vous allez devoir déterminer :
- les conditions dans lesquelles vont s’effectuer la mesure (hors tension
ou sous tension ;
- les points de test (entre quels points vous allez prendre la mesure :
indiquer les n° de fils, de bornes, … ) ;
- le calibre du multimètre que vous allez utiliser (voltmètre  ou  ,
ohmmètre, ampèremètre ;
- la valeur attendue.
TRAVAIL DEMANDE
Après avoir réaliser le travail préparatoire du 1° contrôle à
effectuer, vous devrez :
- effectuer les mesures ;
- compléter le tableau de relevés ;
- comparer la(es) mesure(s) avec la(es) valeur(s) attendue(s), et en
tirer les conclusions ;
Recommencer l’opération jusqu’au dernier contrôle.
LP A. Croizat - Tarnos BAC PRO MEI Page : 2/6
B

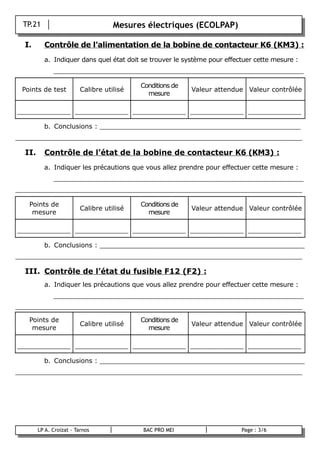

3. TP.21 Mesures électriques (ECOLPAP)
I. Contrôle de l’alimentation de la bobine de contacteur K6 (KM3) :
a. Indiquer dans quel état doit se trouver le système pour effectuer cette mesure :
_____________________________________________________________
Conditions de
Points de test Calibre utilisé Valeur attendue Valeur contrôlée
mesure
_____________ _____________ _____________ _____________ _____________
b. Conclusions : _________________________________________________
______________________________________________________________________
II. Contrôle de l’état de la bobine de contacteur K6 (KM3) :
a. Indiquer les précautions que vous allez prendre pour effectuer cette mesure :
_____________________________________________________________
______________________________________________________________________
Points de Conditions de
Calibre utilisé Valeur attendue Valeur contrôlée
mesure mesure
_____________ _____________ _____________ _____________ _____________
b. Conclusions : __________________________________________________
______________________________________________________________________
III. Contrôle de l’état du fusible F12 (F2) :
a. Indiquer les précautions que vous allez prendre pour effectuer cette mesure :
_____________________________________________________________
______________________________________________________________________
Points de Conditions de
Calibre utilisé Valeur attendue Valeur contrôlée
mesure mesure
_____________ _____________ _____________ _____________ _____________
b. Conclusions : __________________________________________________
______________________________________________________________________
LP A. Croizat - Tarnos BAC PRO MEI Page : 3/6
B

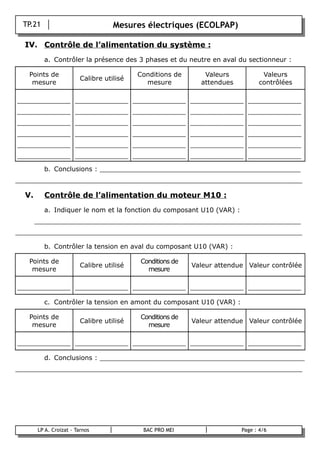

4. TP.21 Mesures électriques (ECOLPAP)
IV. Contrôle de l’alimentation du système :
a. Contrôler la présence des 3 phases et du neutre en aval du sectionneur :
Points de Conditions de Valeurs Valeurs
Calibre utilisé
mesure mesure attendues contrôlées
_____________ _____________ _____________ _____________ _____________
_____________ _____________ _____________ _____________ _____________
_____________ _____________ _____________ _____________ _____________
_____________ _____________ _____________ _____________ _____________
_____________ _____________ _____________ _____________ _____________
_____________ _____________ _____________ _____________ _____________
b. Conclusions : _________________________________________________
______________________________________________________________________
V. Contrôle de l’alimentation du moteur M10 :
a. Indiquer le nom et la fonction du composant U10 (VAR) :
_________________________________________________________________
______________________________________________________________________
b. Contrôler la tension en aval du composant U10 (VAR) :
Points de Conditions de
Calibre utilisé Valeur attendue Valeur contrôlée
mesure mesure
_____________ _____________ _____________ _____________ _____________
c. Contrôler la tension en amont du composant U10 (VAR) :
Points de Conditions de
Calibre utilisé Valeur attendue Valeur contrôlée
mesure mesure
_____________ _____________ _____________ _____________ _____________
d. Conclusions : __________________________________________________
______________________________________________________________________
LP A. Croizat - Tarnos BAC PRO MEI Page : 4/6
B

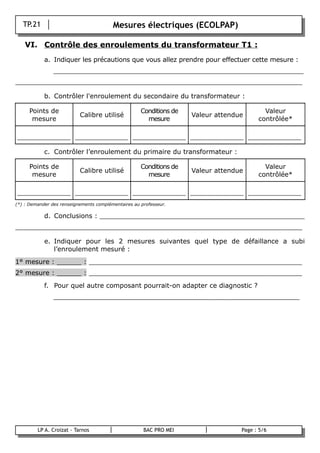

5. TP.21 Mesures électriques (ECOLPAP)
VI. Contrôle des enroulements du transformateur T1 :
a. Indiquer les précautions que vous allez prendre pour effectuer cette mesure :
_____________________________________________________________
______________________________________________________________________
b. Contrôler l'enroulement du secondaire du transformateur :
Points de Conditions de Valeur
Calibre utilisé Valeur attendue
mesure mesure contrôlée*
_____________ _____________ _____________ _____________ _____________
c. Contrôler l’enroulement du primaire du transformateur :
Points de Conditions de Valeur
Calibre utilisé Valeur attendue
mesure mesure contrôlée*
_____________ _____________ _____________ _____________ _____________
(*) : Demander des renseignements complémentaires au professeur.
d. Conclusions : __________________________________________________
______________________________________________________________________
e. Indiquer pour les 2 mesures suivantes quel type de défaillance a subi
l’enroulement mesuré :
1° mesure : ______ : ____________________________________________________
2° mesure : ______ : ____________________________________________________
f. Pour quel autre composant pourrait-on adapter ce diagnostic ?
____________________________________________________________
LP A. Croizat - Tarnos BAC PRO MEI Page : 5/6
B

6. TP.21 Mesures électriques (ECOLPAP)
VII. Contrôle de l’alimentation du transformateur T1 :
a. Dans quel état doit se trouver le système pour effectuer cette mesure ?
_________________________________________________________________
______________________________________________________________________
Points de Conditions de Valeur
Calibre utilisé Valeur attendue
mesure mesure contrôlée*
_____________ _____________ _____________ _____________ _____________
b. Conclusions : __________________________________________________
______________________________________________________________________
VIII. Contrôle de l’état du contact KM 53-54 :
a. Indiquer les précautions que vous allez prendre pour effectuer cette mesure :
_____________________________________________________________
______________________________________________________________________
Points de Conditions de Valeur
Calibre utilisé Valeur attendue
mesure mesure contrôlée*
_____________ _____________ _____________ _____________ _____________
b. Conclusions : __________________________________________________
______________________________________________________________________
LP A. Croizat - Tarnos BAC PRO MEI Page : 6/6
