Le document présente un exercice pratique sur la maintenance corrective des paliers, incluant des questions sur la manipulation, le démontage, et la fonctionnalité des joints et graisseurs. Les étudiants doivent répondre à des questions basées sur un dossier technique, tout en respectant les précautions de sécurité. Le travail doit être validé par un professeur et inclut des aspects techniques spécifiques sur les paliers et leurs composants.

1. Document :
ASTRIANE DIDACTIQUE 1
04100 Manosque
Ind .

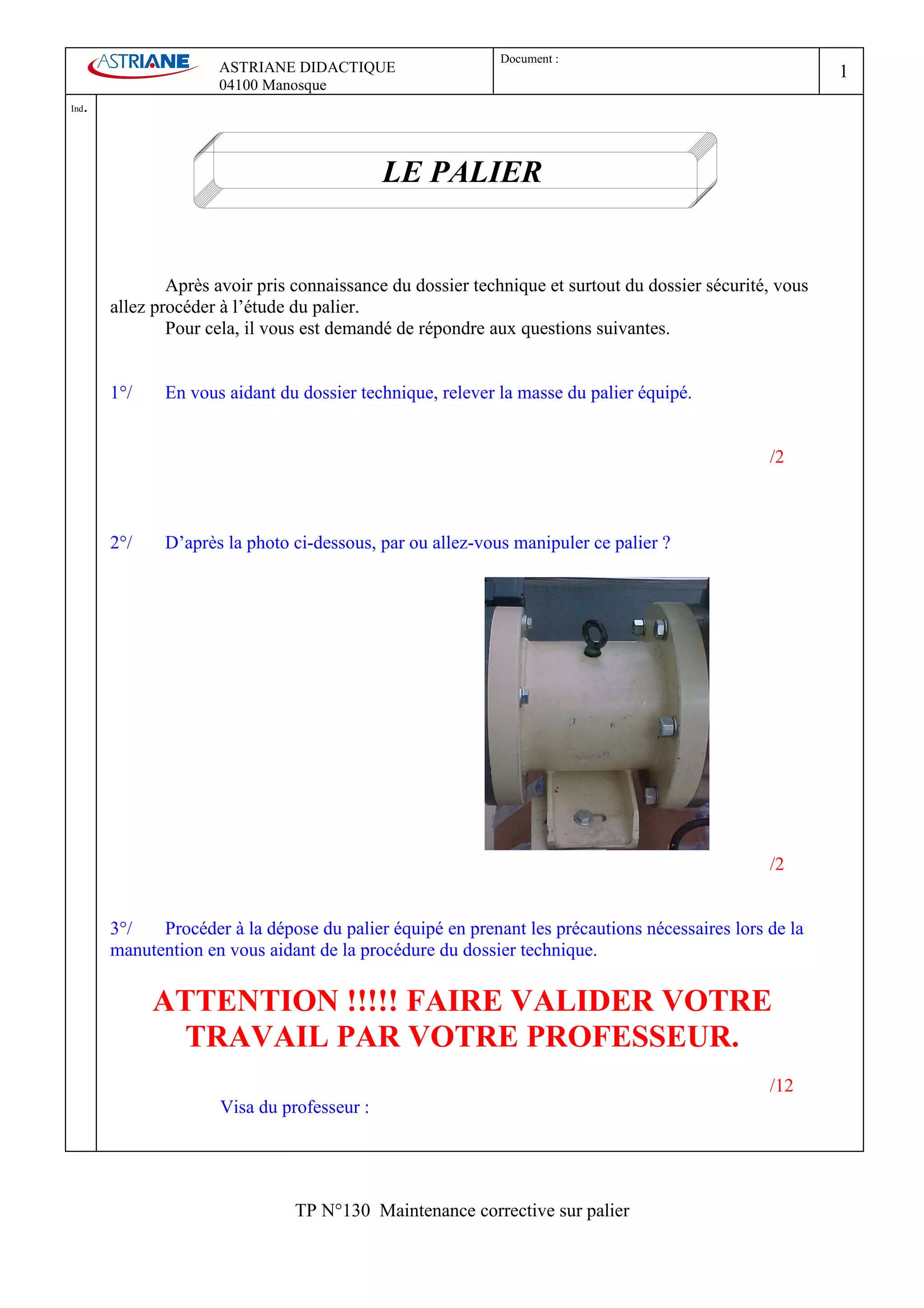

LE PALIER
Après avoir pris connaissance du dossier technique et surtout du dossier sécurité, vous
allez procéder à l’étude du palier.
Pour cela, il vous est demandé de répondre aux questions suivantes.
1°/ En vous aidant du dossier technique, relever la masse du palier équipé.
/2
2°/ D’après la photo ci-dessous, par ou allez-vous manipuler ce palier ?
/2
3°/ Procéder à la dépose du palier équipé en prenant les précautions nécessaires lors de la
manutention en vous aidant de la procédure du dossier technique.
ATTENTION !!!!! FAIRE VALIDER VOTRE
TRAVAIL PAR VOTRE PROFESSEUR.
/12
Visa du professeur :
TP N°130 Maintenance corrective sur palier

2. Document :
ASTRIANE DIDACTIQUE 2
04100 Manosque
Ind .

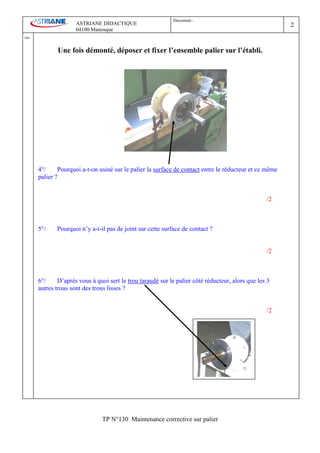

Une fois démonté, déposer et fixer l’ensemble palier sur l’établi.
4°/ Pourquoi a-t-on usiné sur le palier la surface de contact entre le réducteur et ce même
palier ?
/2
5°/ Pourquoi n’y a-t-il pas de joint sur cette surface de contact ?
/2
6°/ D’après vous à quoi sert le trou taraudé sur le palier côté réducteur, alors que les 3
autres trous sont des trous lisses ?
/2
TP N°130 Maintenance corrective sur palier

3. Document :
ASTRIANE DIDACTIQUE 3
04100 Manosque
Ind .

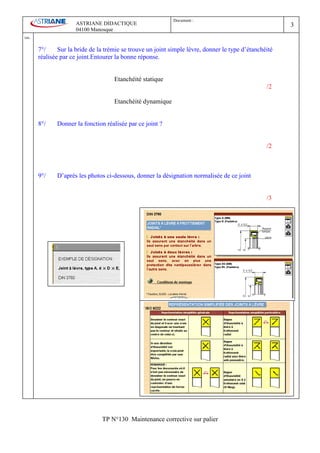

7°/ Sur la bride de la trémie se trouve un joint simple lèvre, donner le type d’étanchéité
réalisée par ce joint.Entourer la bonne réponse.
Etanchéité statique
/2
Etanchéité dynamique
8°/ Donner la fonction réalisée par ce joint ?
/2
9°/ D’après les photos ci-dessous, donner la désignation normalisée de ce joint
/3
TP N°130 Maintenance corrective sur palier

4. Document :
ASTRIANE DIDACTIQUE 4
04100 Manosque
Ind .

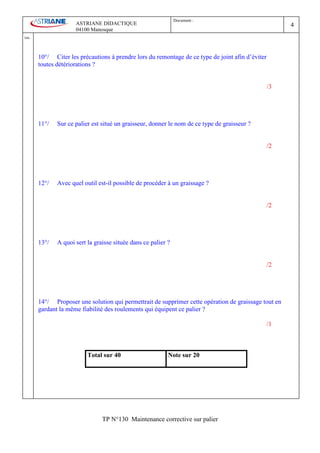

10°/ Citer les précautions à prendre lors du remontage de ce type de joint afin d’éviter
toutes détériorations ?
/3
11°/ Sur ce palier est situé un graisseur, donner le nom de ce type de graisseur ?
/2
12°/ Avec quel outil est-il possible de procéder à un graissage ?
/2
13°/ A quoi sert la graisse située dans ce palier ?
/2
14°/ Proposer une solution qui permettrait de supprimer cette opération de graissage tout en
gardant la même fiabilité des roulements qui équipent ce palier ?
/1
Total sur 40 Note sur 20
TP N°130 Maintenance corrective sur palier

5. Document :
ASTRIANE DIDACTIQUE 5
04100 Manosque
Ind .

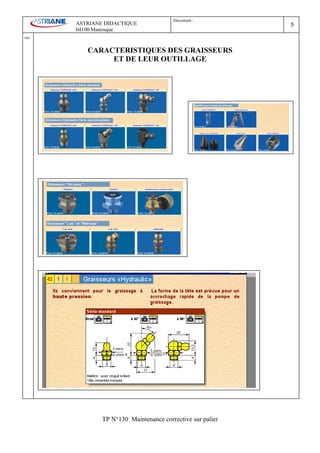

CARACTERISTIQUES DES GRAISSEURS
ET DE LEUR OUTILLAGE
TP N°130 Maintenance corrective sur palier
