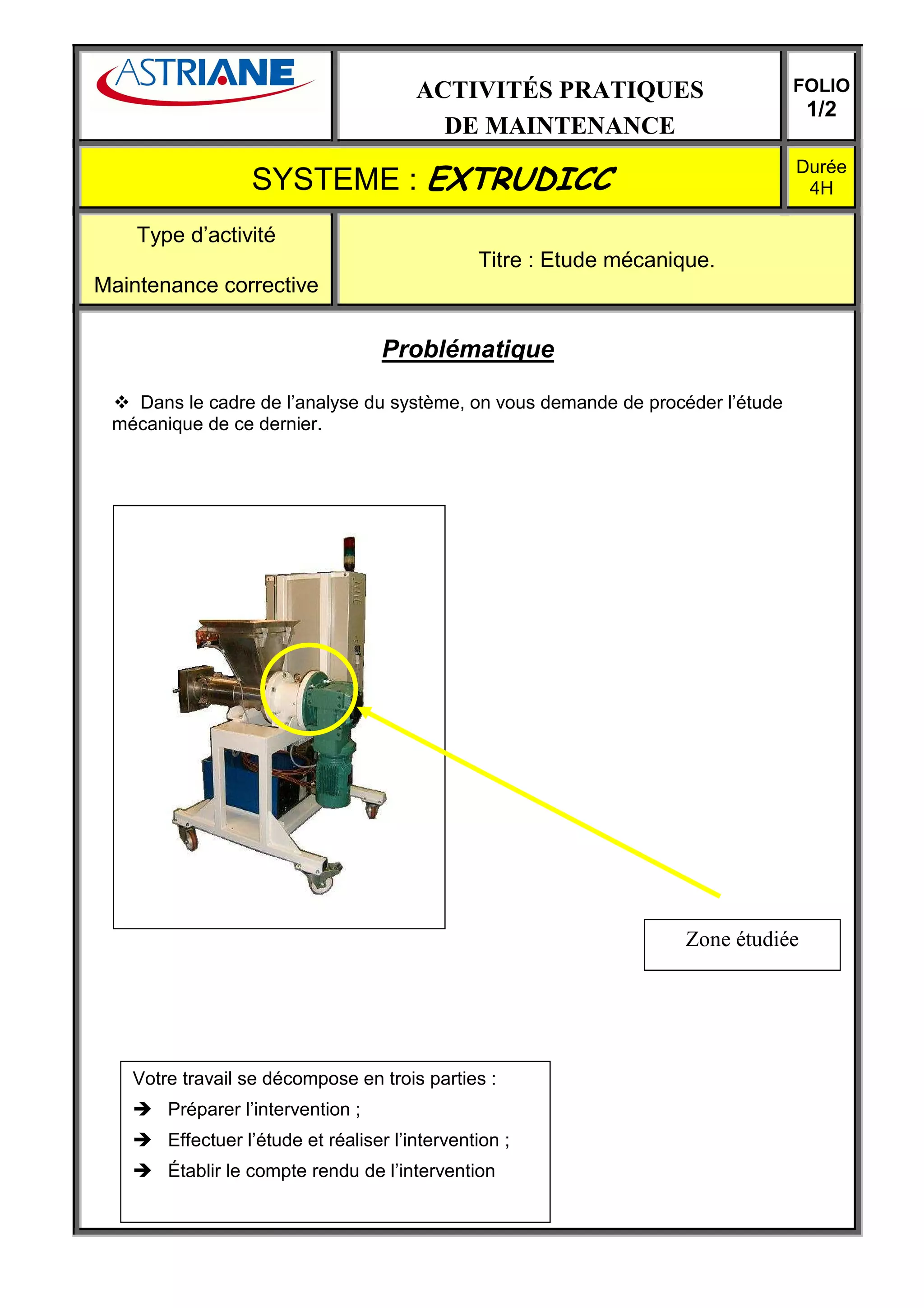

ACTIVITÉS PRATIQUES
DE MAINTENANCE
FOLIO
1/2
SYSTEME : EXTRUDICC
Durée
4H
Type d’activité
Maintenance corrective
Titre : Etude mécanique.
Problématique
Dans le cadre de l’analyse du système, on vous demande de procéder l’étude
mécanique de ce dernier.
Zone étudiée
Votre travail se décompose en trois parties :
Préparer l’intervention ;
Effectuer l’étude et réaliser l’intervention ;
Établir le compte rendu de l’intervention
ACTIVITÉS PRATIQUES
DE MAINTENANCE
FOLIO
2/2
SYSTEME : EXTRUDICC
Durée
4H
Type d’activité
Maintenance corrective
Titre : Etude mécanique.
Travail à effectuer
PREPARER L’INTERVENTION
TACHE 1 :
- Prendre connaissance du bon de travail (vous devrez être capable d’expliquer
le travail demandé en reformulant la problématique et en situant le composant
à remplacer)
- Compléter le bon de travail (heure début d’intervention)
TACHE 2 :
- à partir des informations du bon de travail, prendre la gamme opératoire
correspondant à l’intervention
- rechercher les fiches de procédure nécessaires à l’intervention
- rassembler tous les moyens nécessaires à l’intervention (fiches de procédure,
outillage, pièce de rechange, …)
EFFECTUER L’ETUDE ET REALISER L’INTERVENTION
TACHE 3 :
- Réaliser le serrage à la clé dynamométrique des vis de fixation des 2 côtés du
palier.
ÉTABLIR LE COMPTE RENDU DE L’INTERVENTION
TACHE 4 :
- Compléter et rédiger le compte rendu de votre intervention
BON DE TRAVAIL
N°BTNUMERO OU REFERENCE DU SYSTEME :
EXTRUDICC 2 1 0
Demandeur
Service Production
Emetteur
Nom :
Secteur : Maintenance
Date
….. /…… / …..
Avec
arrêt
Sans
arrêt
Intervenant(s)
Nom :
Nom :
Secteur : Maintenance
Début
d’intervention
H
Fin
d’intervention
H
Localisation Type activité
Maintenance corrective
Durée prévue
4 heures
Travail demandé
Effectuer l’étude mécanique et réaliser le serrage à la clé dynamométrique des
vis de fixation des 2 côtés du palier.
Consignes de travail
- Le travail demandé devra être réalisé en respectant les fiches de procédures appropriées.
- L’intervention nécessite que la machine soit consignée et que la zone de travail soit balisée.
- Équipements de sécurité nécessaires : matériel de balisage.
Essais de fonctionnement manuel et visuel
- Procédures spécifiques du bon fonctionnement après intervention.
TP
CCF
ASTRIANE DIDACTIQUE
04100 Manosque
Document :
Ind.
TP N°210 Etude mécanique
ETUDE MECANIQUE
Après avoir pris connaissance du dossier technique et surtout du dossier sécurité, vous
allez procéder à l’étude mécanique.
Pour cela, il vous est demandé de répondre aux questions suivantes.
1°/ En vous aidant du système et du dossier technique, donnez le type d’ajustement entre
les éléments de la charnière de la grille de sécurité ?
/2
2°/ D’après la photo ci-dessous, comment est réalisé l’arrêt en translation de cette
chanière ?
/2
1
ASTRIANE DIDACTIQUE
04100 Manosque
Document :
Ind.
TP N°210 Etude mécanique
3°/ Au niveau du nez du système, comment est réalisé cette fois-ci l’arrêt en translation ?
/2
5°/ Pourquoi y a-t-il du jeu au niveau de cette charnière ?
/2
6°/ En vous aidant du dossier technique et du guide du dessinateur, donnez la désignation
normalisée de cette vis.
/2
2
ASTRIANE DIDACTIQUE
04100 Manosque
Document :
Ind.
TP N°210 Etude mécanique
7°/ A quoi correspondent les chiffres notés sur cette même vis ?
/2
8°/ Donnez le couple de serrage de ce type de vis.
/2
9°/ Avec quel outil est-il possible de procéder à un serrage correct ?
/2
Les deux roulements qui équipent le palier permettent un guidage en rotation de l’arbre
d’entraînement.
10°/ En vous aidant du document suivant, donnez le nom de la liaison réalisée par ces
roulements.
/2
11°/ Toujours avec le même document, recopier la représentation graphique de ces liaisons.
/2
3
ASTRIANE DIDACTIQUE
04100 Manosque
Document :
Ind.
TP N°210 Etude mécanique
SCHEMATISATION DES LIAISONS USUELLES
ENTRE DEUX SOLIDES
4
ASTRIANE DIDACTIQUE
04100 Manosque
Document :
Ind.
TP N°210 Etude mécanique
L’entraînement en rotation de la vis affineuse est assuré par l’intermédiaire de l’accouplement
situé en bout d’arbre d’entraînement.
12°/ En vous aidant du guide du dessinateur, donnez le nom de ce type de liaison.
/3
13°/ Avec l’aide du document précédent donnez la représentation graphique de cette
liaison.
/2
14°/ Avec ces 3 liaisons, complétez le schéma cinématique du système sur le document de
la page suivante.
5
ASTRIANE DIDACTIQUE
04100 Manosque
Document :
Ind.
TP N°210 Etude mécanique
SCHEMA CINEMATIQUE
Complétez dans la zone en pointillée
les symboles des liaisons correspondantes.
6
/15
Total sur 40 Note sur 20

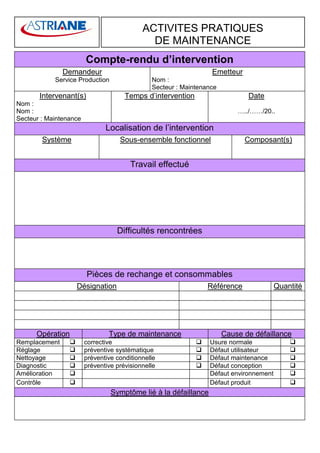

Compte-rendu d’intervention
Demandeur
Service Production
Emetteur
Nom :
Secteur : Maintenance
Intervenant(s)
Nom :
Nom :
Secteur : Maintenance
Temps d’intervention Date
…../……/20..
Localisation de l’intervention
Système Sous-ensemble fonctionnel Composant(s)
Travail effectué
Difficultés rencontrées
Pièces de rechange et consommables
Désignation Référence Quantité
Opération Type de maintenance Cause de défaillance
Remplacement corrective Usure normale
Réglage préventive systématique Défaut utilisateur
Nettoyage préventive conditionnelle Défaut maintenance
Diagnostic préventive prévisionnelle Défaut conception
Amélioration Défaut environnement
Contrôle Défaut produit
Symptôme lié à la défaillance
ACTIVITES PRATIQUES
DE MAINTENANCE
