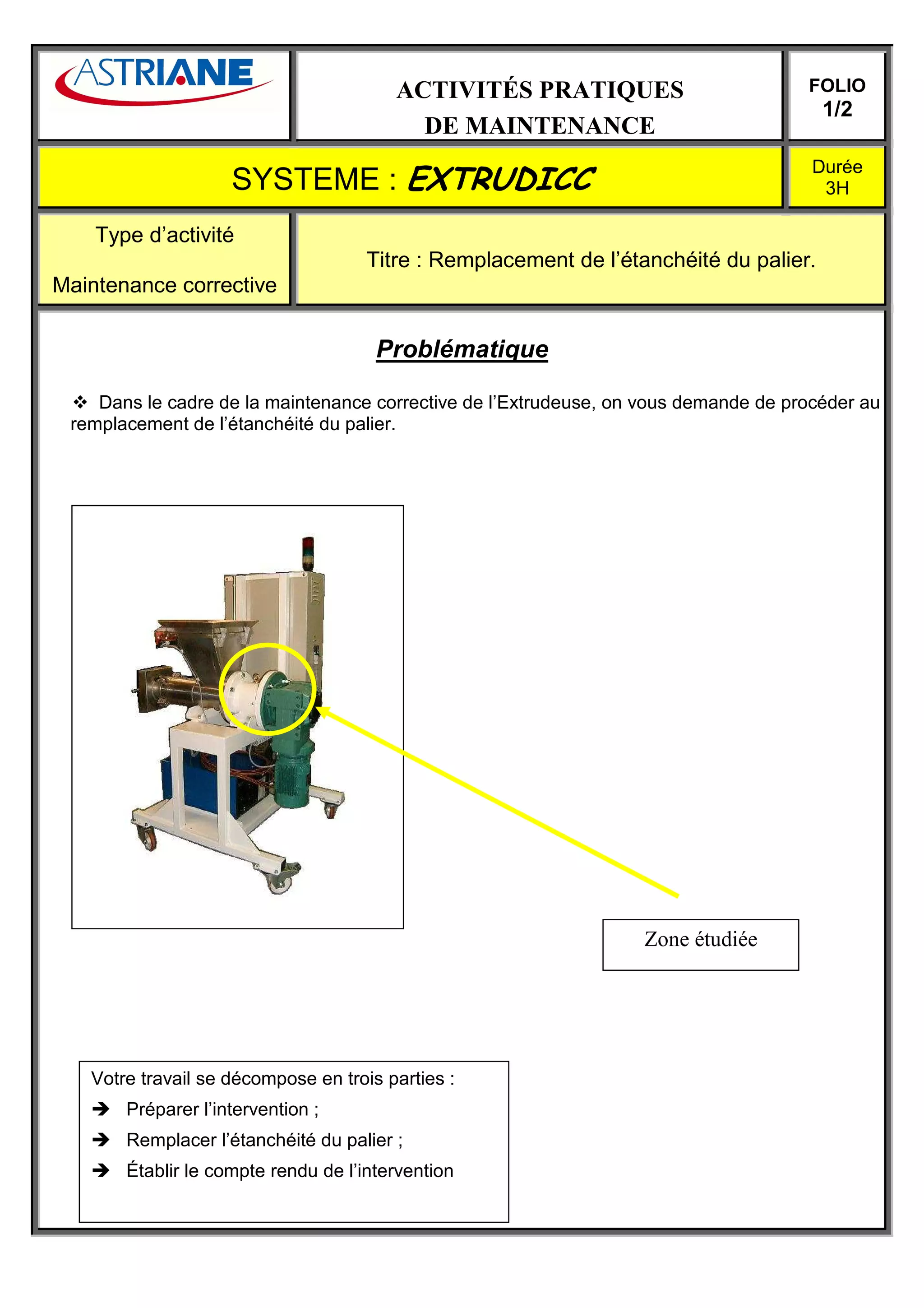

1. ACTIVITÉS PRATIQUES FOLIO
1/2
DE MAINTENANCE
Durée
SYSTEME : EXTRUDICC 3H
Type d’activité
Titre : Remplacement de l’étanchéité du palier.
Maintenance corrective
Problématique
Dans le cadre de la maintenance corrective de l’Extrudeuse, on vous demande de procéder au
remplacement de l’étanchéité du palier.
Zone étudiée
Votre travail se décompose en trois parties :
Préparer l’intervention ;
Remplacer l’étanchéité du palier ;
Établir le compte rendu de l’intervention

2. ACTIVITÉS PRATIQUES FOLIO
2/2
DE MAINTENANCE
Durée
SYSTEME : EXTRUDICC 3H
Type d’activité
Titre : Remplacement de l’étanchéité du palier.
Maintenance corrective
Travail à effectuer
PREPARER L’INTERVENTION
TACHE 1 :
- Prendre connaissance du bon de travail (vous devrez être capable d’expliquer le travail
demandé en reformulant la problématique et en situant le composant à remplacer)
- Compléter le bon de travail (heure début d’intervention)
TACHE 2 :
- à partir des informations du bon de travail, prendre la gamme opératoire correspondant à
l’intervention
- rechercher les fiches de procédure nécessaires à l’intervention
- rassembler tous les moyens nécessaires à l’intervention (fiches de procédure, outillage,
pièce de rechange, …)
REMPLACER L’ETANCHEITE DU PALIER
TACHE 3 :
- Mettre en œuvre la gamme opératoire
ÉTABLIR LE COMPTE RENDU DE L’INTERVENTION
TACHE 4 :
- Compléter et rédiger le compte rendu de votre intervention

3. BON DE TRAVAIL
NUMERO OU REFERENCE DU SYSTEME : N° BT
EXTRUDICC 1 3 0
Demandeur Emetteur Date
Service Production Nom :
Secteur : Maintenance ….. /…… / …..
Intervenant(s) Début Fin Avec Sans
arrêt arrêt
Nom : d’intervention d’intervention
Nom : H H
Secteur : Maintenance
Localisation Type activité Durée prévue
Maintenance corrective 3 heures
Travail demandé
Remplacement de l’étanchéité du palier.
TP
CCF
Consignes de travail
- Le travail demandé devra être réalisé en respectant la gamme opératoire G30 et les fiches
de procédures appropriées (voir gamme 30).
- L’intervention nécessite que la machine soit consignée et que la zone de travail soit balisée.
- Équipements de sécurité nécessaires : matériel de balisage.
Essais de fonctionnement manuel et visuel
- Procédures spécifiques du bon fonctionnement après intervention.

4. Document :
ASTRIANE DIDACTIQUE 1
04100 Manosque
Ind .
LE PALIER
Après avoir pris connaissance du dossier technique et surtout du dossier sécurité, vous
allez procéder à l’étude du palier.
Pour cela, il vous est demandé de répondre aux questions suivantes.
1°/ En vous aidant du dossier technique, relever la masse du palier équipé.
/2
2°/ D’après la photo ci-dessous, par ou allez-vous manipuler ce palier ?
/2
3°/ Procéder à la dépose du palier équipé en prenant les précautions nécessaires lors de la
manutention en vous aidant de la procédure du dossier technique.
ATTENTION !!!!! FAIRE VALIDER VOTRE
TRAVAIL PAR VOTRE PROFESSEUR.
/12
Visa du professeur :
TP N°130 Maintenance corrective sur palier

5. Document :
ASTRIANE DIDACTIQUE 2
04100 Manosque
Ind .
Une fois démonté, déposer et fixer l’ensemble palier sur l’établi.
4°/ Pourquoi a-t-on usiné sur le palier la surface de contact entre le réducteur et ce même
palier ?
/2
5°/ Pourquoi n’y a-t-il pas de joint sur cette surface de contact ?
/2
6°/ D’après vous à quoi sert le trou taraudé sur le palier côté réducteur, alors que les 3
autres trous sont des trous lisses ?
/2
TP N°130 Maintenance corrective sur palier

6. Document :
ASTRIANE DIDACTIQUE 3
04100 Manosque
Ind .
7°/ Sur la bride de la trémie se trouve un joint simple lèvre, donner le type d’étanchéité
réalisée par ce joint.Entourer la bonne réponse.
Etanchéité statique
/2
Etanchéité dynamique
8°/ Donner la fonction réalisée par ce joint ?
/2
9°/ D’après les photos ci-dessous, donner la désignation normalisée de ce joint
/3
TP N°130 Maintenance corrective sur palier

7. Document :
ASTRIANE DIDACTIQUE 4
04100 Manosque
Ind .
10°/ Citer les précautions à prendre lors du remontage de ce type de joint afin d’éviter
toutes détériorations ?
/3
11°/ Sur ce palier est situé un graisseur, donner le nom de ce type de graisseur ?
/2
12°/ Avec quel outil est-il possible de procéder à un graissage ?
/2
13°/ A quoi sert la graisse située dans ce palier ?
/2
14°/ Proposer une solution qui permettrait de supprimer cette opération de graissage tout en
gardant la même fiabilité des roulements qui équipent ce palier ?
/1
Total sur 40 Note sur 20
TP N°130 Maintenance corrective sur palier

8. Document :
ASTRIANE DIDACTIQUE 5
04100 Manosque
Ind .
CARACTERISTIQUES DES GRAISSEURS
ET DE LEUR OUTILLAGE
TP N°130 Maintenance corrective sur palier

9. G30
EXTRUDICC FOLIO
1/1
GAMME OPÉRATOIRE G30
Remplacement de l’étanchéité du palier
Moyens nécessaires à
Repères Phases Opérations l’intervention
(fiches de procédures,
pièces de rechange)
100 Mise en sécurité - Consignation du système
du système (effectuée par le chargé de
consignation).
- Balisage de la zone de travail.
200 Extraire le moto- - Déposer le palier équipé afin - Fiche de procédure voir
réducteur et le palier de pouvoir effectuer dans le dossier technique
équipé. l’intervention.
300 Remplacement de - Remplacer le joint à lèvres - Joint à lèvres
l’étanchéité du palier
- Essais de fonctionnement
(Appeler le professeur pour la
déconsignation).
400 Nettoyage de la - Nettoyer et ranger le poste de
situation de travail. travail.

10. ACTIVITES PRATIQUES
DE MAINTENANCE
Compte-rendu d’intervention
Demandeur Emetteur
Service Production Nom :
Secteur : Maintenance
Intervenant(s) Temps d’intervention Date
Nom :
Nom : …../……/20..
Secteur : Maintenance
Localisation de l’intervention
Système Sous-ensemble fonctionnel Composant(s)
Travail effectué
Difficultés rencontrées
Pièces de rechange et consommables
Désignation Référence Quantité
Opération Type de maintenance Cause de défaillance
Remplacement corrective Usure normale
Réglage préventive systématique Défaut utilisateur
Nettoyage préventive conditionnelle Défaut maintenance
Diagnostic préventive prévisionnelle Défaut conception
Amélioration Défaut environnement
Contrôle Défaut produit
Symptôme lié à la défaillance
