1. ACTIVITÉS PRATIQUES FOLIO
1/2
DE MAINTENANCE
Durée
SYSTEME : EXTRUDICC 3H
Type d’activité
Titre : Remplacement du moto-réducteur.
Maintenance corrective
Problématique

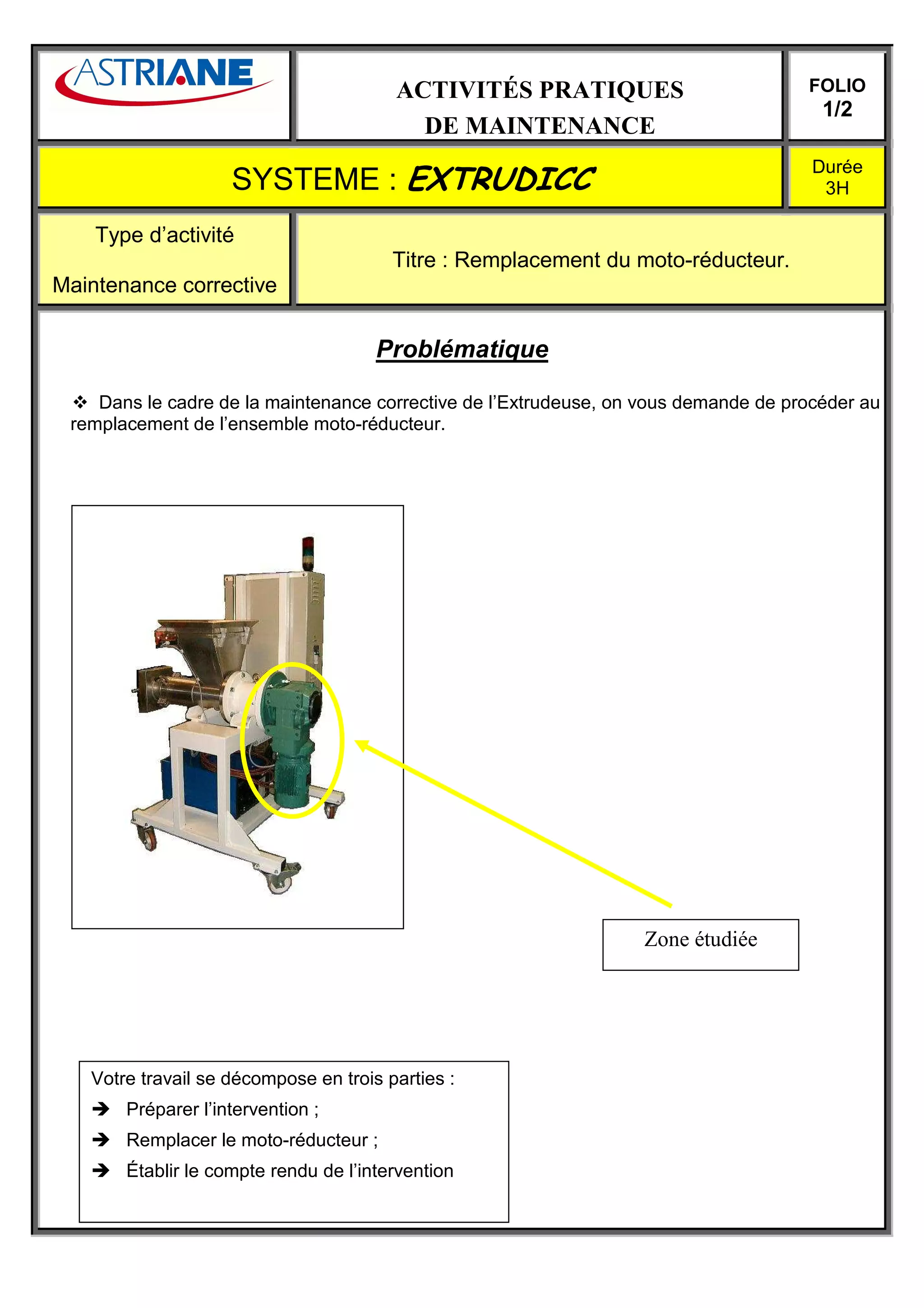

Dans le cadre de la maintenance corrective de l’Extrudeuse, on vous demande de procéder au
remplacement de l’ensemble moto-réducteur.
Zone étudiée
Votre travail se décompose en trois parties :
Préparer l’intervention ;
Remplacer le moto-réducteur ;
Établir le compte rendu de l’intervention

2. ACTIVITÉS PRATIQUES FOLIO
2/2
DE MAINTENANCE
Durée
SYSTEME : EXTRUDICC 3H
Type d’activité
Titre : Remplacement du moto-réducteur.
Maintenance corrective
Travail à effectuer
PREPARER L’INTERVENTION
TACHE 1 :
- Prendre connaissance du bon de travail (vous devrez être capable d’expliquer le travail
demandé en reformulant la problématique et en situant le composant à remplacer)
- Compléter le bon de travail (heure début d’intervention)
TACHE 2 :
- à partir des informations du bon de travail, prendre la gamme opératoire correspondant à
l’intervention
- rechercher les fiches de procédure nécessaires à l’intervention
- rassembler tous les moyens nécessaires à l’intervention (fiches de procédure, outillage,
pièce de rechange, …)
REMPLACER LE MOTO-REDUCTEUR
TACHE 3 :
- Mettre en œuvre la gamme opératoire
ÉTABLIR LE COMPTE RENDU DE L’INTERVENTION
TACHE 4 :
- Compléter et rédiger le compte rendu de votre intervention

3. BON DE TRAVAIL
NUMERO OU REFERENCE DU SYSTEME : N° BT
EXTRUDICC 1 1 0
Demandeur Emetteur Date
Service Production Nom :
Secteur : Maintenance ….. /…… / …..
Intervenant(s) Début Fin Avec Sans
arrêt arrêt
Nom : d’intervention d’intervention
Nom : H H
Secteur : Maintenance
Localisation Type activité Durée prévue
Maintenance corrective 3 heures
Travail demandé
Remplacement de l’ensemble moto-réducteur.
TP
CCF
Consignes de travail
- Le travail demandé devra être réalisé en respectant les fiches de procédures du dossier
technique appropriées.
- L’intervention nécessite que la machine soit consignée et que la zone de travail soit balisée.
- Équipements de sécurité nécessaires : matériel de balisage.
Essais de fonctionnement manuel et visuel
- Procédures spécifiques du bon fonctionnement après intervention.

4. Document :
ASTRIANE DIDACTIQUE 1
04100 Manosque
Ind .
LA MANUTENTION
Après avoir pris connaissance du dossier technique et surtout du dossier sécurité, vous
allez procéder au démontage de l’ensemble moto-réducteur ainsi que du moyeu du système.
Pour cela, il vous est demandé de répondre aux questions suivantes.
1°/ Relever dans le dossier technique la masse de ces 2 sous-ensembles.
Moto-réducteur : /2
Moyeu équipé : /2
2°/ De quels équipements de protection individuels devez-vous être équipés pour
manipuler ces ensembles ?
/3
3°/ Citer les appareils de levage disponibles dans l’atelier.
/3
TP N°110 Préparation à la manutention

5. Document :
ASTRIANE DIDACTIQUE 2
04100 Manosque
Ind .
4°/ Choisir dans l’atelier et parmis les matériels de manutention disponibles, celui que
vous allez utiliser en justifiant votre choix.
/4
ATTENTION !!!!! FAIRE VALIDER VOTRE
CHOIX PAR VOTRE PROFESSEUR.
Visa du professeur :
Le moyen de manutention choisi sera la table élévatrice
TP N°110 Préparation à la manutention

6. Document :
ASTRIANE DIDACTIQUE 3
04100 Manosque
Ind .
5°/ Relever les informations se trouvant sur l’étiquette de la table concernant la masse
possible de soulever grâce à celle-ci.
/2
6°/ Une fois en position quelle précaution faut-il prendre au niveau du déplacement
éventuel de la table ?
/4
7°/ Faut-il lever la table avant où après avoir dévissé les vis de fixation de l’ensemble
moto-réducteur par rapport au moyeu ?
/4
8°/ Pourquoi ? Justifier votre réponse.
/2
Débrancher la prise « HARTING » reliant le moteur à l’armoire électrique.
ATTENTION !!!!! FAIRE VALIDER VOTRE
TRAVAIL PAR VOTRE PROFESSEUR.
Visa du professeur :
TP N°110 Préparation à la manutention

7. Document :
ASTRIANE DIDACTIQUE 4
04100 Manosque
Ind .
Vous allez devoir déposer l’ensemble moto-réducteur en respectant les règles de
manutention.
Les différents moyens de manutention
* La manutention manuelle
La charge est limitée par la législation. Utiliser les postures respectant la colonne vertébrale
(voir le cours en hygiène et sécurité).
* La table élévatrice
Principalement utilisée pour la manutention des sous-ensembles, elle permet de s’approcher
du poste de démontage et de l’établi.
ATTENTION à la stabilité des pièces sur la table
Baisser la table au maximum pour le roulage.
* La chèvre ou girafe.
Le levage peut être manuel ou hydraulique.
Elle permet de soulever des charges et de les rouler.
ATTENTION , descendre la charge au maximum pour les déplacements, ne pas
emprunter des passages en pente où des sols bosselés, dégager les lieux de circulation,
manœuvrer lentement.
* Le pont roulant
Seule, une personne habilitée peut l’utiliser.
Précautions et consignes pour manutentionner
• Se documenter où évaluer la masse à déplacer.
• * Choisir l’appareil disponible et le mieux adapté.
* Vérifier l’aspect extérieur de l’appareil
fuites d’huile, défauts dus à des chocs, état des éléments de roulement.
• Vérifier également les éléments de levage.
Crochets, élingues, sangles, cordages, chaînes.
TP N°110 Préparation à la manutention

8. Document :
ASTRIANE DIDACTIQUE 5
04100 Manosque
Ind .
Ce qui est important à retenir avant l’intervention.
1 Que l’appareil doit être choisi en fonction de la masse à
manutentionner.
2 Que l’appareil de levage et ses accessoires doivent être en bon état.
3 Que les lieux de circulation doivent être dégagés.
4 Qu’il faut respecter les consignes de sécurité.
5 Que les personnes qui ne participent pas à la manutention doivent se
tenir éloignés.
9°/ Procéder à la dépose de ce sous-ensemble à l’aide de la procédure du dossier technique
et le déposer sur un établi ou sur un socle en bois posé sur le sol le plus proche et le plus
accessible de votre lieu d’intervention.
/14
ATTENTION !!!!! FAIRE VALIDER VOTRE
TRAVAIL PAR VOTRE PROFESSEUR.
Visa du professeur :
Total sur 40 Note sur 20
TP N°110 Préparation à la manutention

9. ACTIVITES PRATIQUES
DE MAINTENANCE
Compte-rendu d’intervention
Demandeur Emetteur
Service Production Nom :
Secteur : Maintenance
Intervenant(s) Temps d’intervention Date
Nom :
Nom : …../……/20..
Secteur : Maintenance
Localisation de l’intervention
Système Sous-ensemble fonctionnel Composant(s)
Travail effectué
Difficultés rencontrées
Pièces de rechange et consommables
Désignation Référence Quantité
Opération Type de maintenance Cause de défaillance
Remplacement corrective Usure normale
Réglage préventive systématique Défaut utilisateur
Nettoyage préventive conditionnelle Défaut maintenance
Diagnostic préventive prévisionnelle Défaut conception
Amélioration Défaut environnement
Contrôle Défaut produit
Symptôme lié à la défaillance
