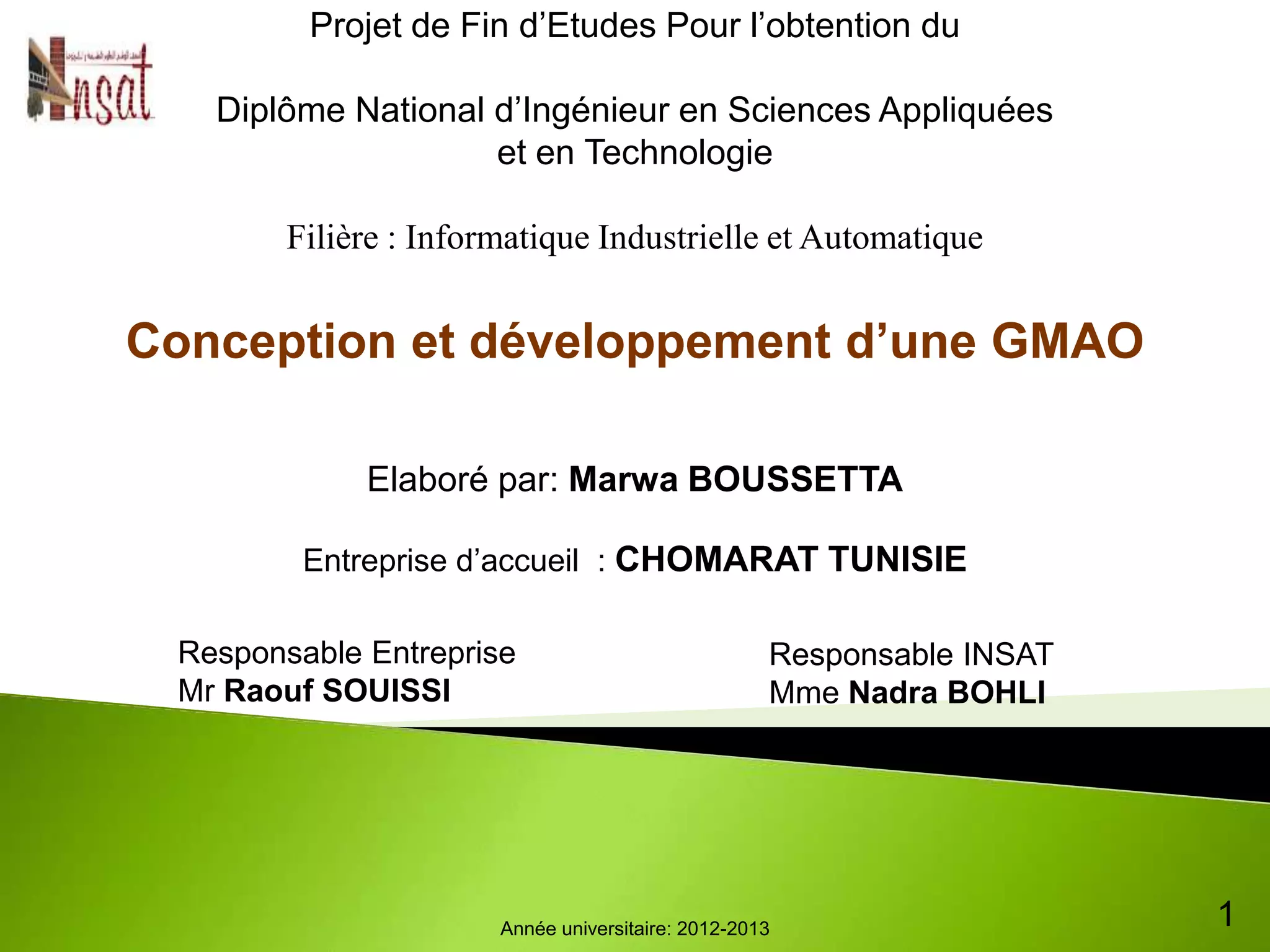

Projet de Fin d’Etudes Pour l’obtention du

   Diplôme National d’Ingénieur en Sciences Appliquées
                    et en Technologie

        Filière : Informatique Industrielle et Automatique


Conception et développement d’une GMAO

             Elaboré par: Marwa BOUSSETTA

         Entreprise d’accueil : CHOMARAT TUNISIE

 Responsable Entreprise                             Responsable INSAT
 Mr Raouf SOUISSI                                   Mme Nadra BOHLI




                       Année universitaire: 2012-2013                   1

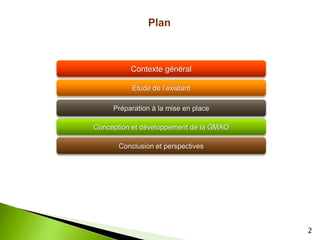

Plan



          Contexte général

           Etude de l’existant

     Préparation à la mise en place

Conception et développement de la GMAO

       Conclusion et perspectives




                                         2
Préparation à la mise en   Conception et développement   Conclusions et
  Contexte général   Etude de l’existant
                                                    place                     de la GMAO             perspectives




Présentation de l’entreprise

   C’est une société anonyme spécialisée dans
   la      fabrication des tissus pour l’industrie
   automobile.




   CTU          englobe        deux        ateliers            de
   production, un atelier de tissage et un
   atelier de finissage.



                                                                                                                     3
Préparation à la mise en   Conception et développement   Conclusions et
  Contexte général   Etude de l’existant
                                                    place                     de la GMAO             perspectives

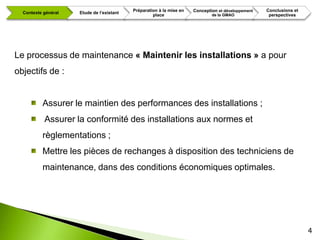

Le processus de maintenance « Maintenir les installations » a pour
objectifs de :


          Assurer le maintien des performances des installations ;
           Assurer la conformité des installations aux normes et
          règlementations ;
          Mettre les pièces de rechanges à disposition des techniciens de
          maintenance, dans des conditions économiques optimales.




                                                                                                                     4
Préparation à la mise en   Conception et développement   Conclusions et
Contexte général   Etude de l’existant
                                                  place                     de la GMAO             perspectives

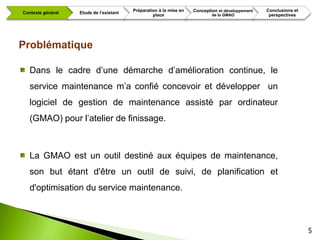

Problématique

   Dans le cadre d’une démarche d’amélioration continue, le
   service maintenance m’a confié concevoir et développer un
   logiciel de gestion de maintenance assisté par ordinateur
   (GMAO) pour l’atelier de finissage.



   La GMAO est un outil destiné aux équipes de maintenance,
   son but étant d'être un outil de suivi, de planification et
   d'optimisation du service maintenance.



                                                                                                                   5
Préparation à la mise en   Conception et développement   Conclusions et
Contexte général   Etude de l’existant
                                                  place                     de la GMAO             perspectives

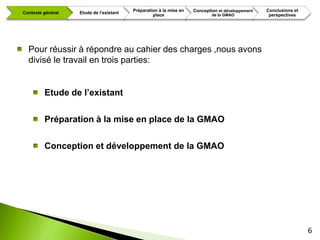

  Pour réussir à répondre au cahier des charges ,nous avons
  divisé le travail en trois parties:


         Etude de l’existant

         Préparation à la mise en place de la GMAO

         Conception et développement de la GMAO




                                                                                                                   6
Préparation à la mise en   Conception et développement   Conclusions et
       Contexte général      Etude de l’existant
                                                            place                     de la GMAO             perspectives

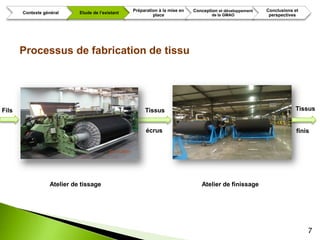

       Processus de fabrication de tissu




Fils                                                    Tissus                                                          Tissus


                                                         écrus                                                           finis




                   Atelier de tissage                                            Atelier de finissage




                                                                                                                             7
Préparation à la mise en   Conception et développement   Conclusions et
 Contexte général   Etude de l’existant
                                                   place                     de la GMAO             perspectives

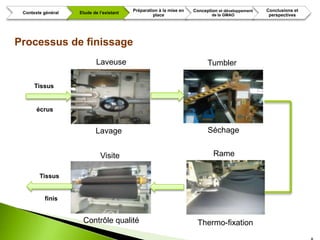

Processus de finissage
                            Laveuse                                        Tumbler

      Tissus


       écrus


                           Lavage                                          Séchage


                              Visite                                          Rame

        Tissus


          finis


                     Contrôle qualité                                  Thermo-fixation
Préparation à la mise en   Conception et développement   Conclusions et
Contexte général   Etude de l’existant
                                                  place                     de la GMAO             perspectives

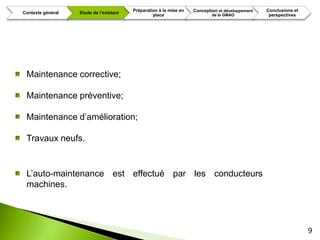

 Maintenance corrective;

 Maintenance préventive;

 Maintenance d’amélioration;

 Travaux neufs.


 L’auto-maintenance est effectué par les conducteurs
 machines.




                                                                                                                   9
Préparation à la mise en   Conception et développement   Conclusions et
Contexte général   Etude de l’existant
                                                  place                     de la GMAO             perspectives

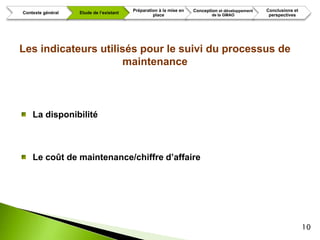

Les indicateurs utilisés pour le suivi du processus de
                     maintenance



    La disponibilité



    Le coût de maintenance/chiffre d’affaire




                                                                                                                   10
Préparation à la mise en   Conception et développement   Conclusions et
Contexte général   Etude de l’existant
                                                  place                     de la GMAO             perspectives

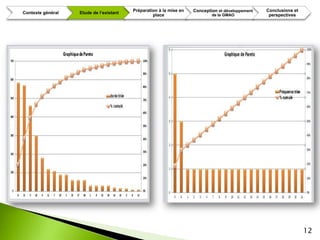

                                                                                                                   11
Préparation à la mise en   Conception et développement   Conclusions et
Contexte général   Etude de l’existant
                                                  place                     de la GMAO             perspectives




                                                                                                                   12
Préparation à la mise en   Conception et développement   Conclusions et
  Contexte général   Etude de l’existant
                                                    place                     de la GMAO             perspectives

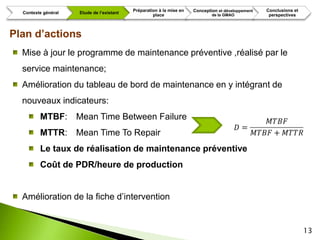

Plan d’actions
  Mise à jour le programme de maintenance préventive ,réalisé par le
  service maintenance;
  Amélioration du tableau de bord de maintenance en y intégrant de
  nouveaux indicateurs:
         MTBF: Mean Time Between Failure
         MTTR: Mean Time To Repair
         Le taux de réalisation de maintenance préventive
         Coût de PDR/heure de production

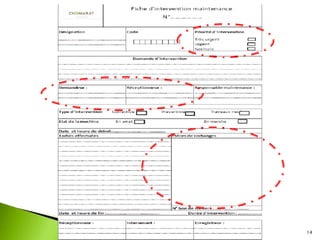

  Amélioration de la fiche d’intervention


                                                                                                                     13
14
Préparation à la mise en   Conception et développement   Conclusions et
  Contexte général   Etude de l’existant
                                                    place                     de la GMAO             perspectives




Plan d’actions

  Mise à jour le programme de maintenance préventive, réalisé par le
  service maintenance;


  Amélioration du tableau de bord de maintenance en y intégrant de
  nouveaux indicateurs:


  Amélioration de la fiche d’intervention


  Conception et développement de la GMAO


                                                                                                                     15
Préparation à la mise en   Conception et développement   Conclusions et
  Contexte général   Etude de l’existant
                                                    place                     de la GMAO             perspectives

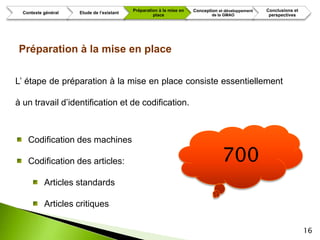

Préparation à la mise en place

L’ étape de préparation à la mise en place consiste essentiellement

à un travail d’identification et de codification.



    Codification des machines

    Codification des articles:                                                     700
           Articles standards

           Articles critiques

                                                                                                                     16
Préparation à la mise en   Conception et développement   Conclusions et
 Contexte général       Etude de l’existant
                                                       place                     de la GMAO             perspectives

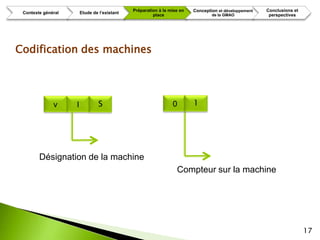

Codification des machines




              v     I            S                              0        1




        Désignation de la machine
                                                                  Compteur sur la machine




                                                                                                                        17
Préparation à la mise en       Conception et développement   Conclusions et
   Contexte général       Etude de l’existant
                                                         place                         de la GMAO             perspectives

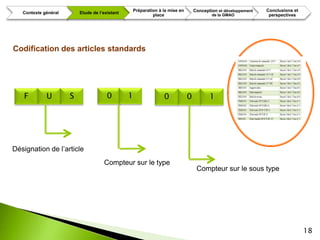

Codification des articles standards




   F         U        S                0        1             0            0          1




Désignation de l’article
                                     Compteur sur le type
                                                                                Compteur sur le sous type




                                                                                                                              18
Préparation à la mise en   Conception et développement   Conclusions et
Contexte général   Etude de l’existant
                                                  place                     de la GMAO             perspectives




   Définition d’une nouvelle gestion du magasin de pièces de rechanges
           (selon l’identification de différentes zones de stockage)

                                                                                                                   19
Préparation à la mise en   Conception et développement   Conclusions et
    Contexte général       Etude de l’existant
                                                          place                     de la GMAO             perspectives

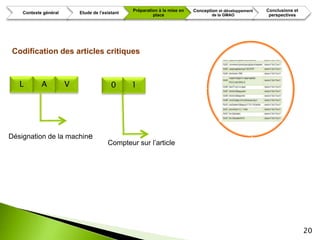

 Codification des articles critiques



   L        A          V                  0      1




Désignation de la machine
                                        Compteur sur l’article




                                                                                                                           20
Préparation à la mise en   Conception et développement   Conclusions et
Contexte général   Etude de l’existant
                                                  place                     de la GMAO             perspectives

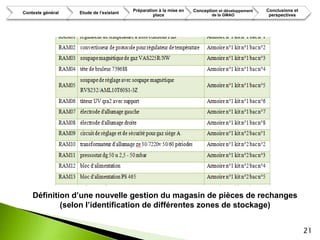

    Définition d’une nouvelle gestion du magasin de pièces de rechanges
            (selon l’identification de différentes zones de stockage)


                                                                                                                   21
Préparation à la mise en   Conception et développement   Conclusions et
Contexte général    Etude de l’existant
                                                   place                     de la GMAO             perspectives

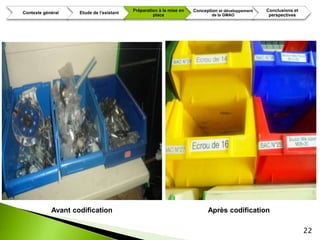

            Avant codification                                             Après codification

                                                                                                                    22
Préparation à la mise en   Conception et développement   Conclusions et
Contexte général   Etude de l’existant
                                                  place                     de la GMAO             perspectives

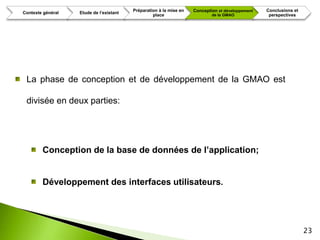

 La phase de conception et de développement de la GMAO est

 divisée en deux parties:




        Conception de la base de données de l’application;


        Développement des interfaces utilisateurs.




                                                                                                                   23
Préparation à la mise en   Conception et développement   Conclusions et
 Contexte général   Etude de l’existant
                                                   place                     de la GMAO             perspectives




Conception de la base de données



 Méthodologie Merise:

        Modèle conceptuel

        Modèle logique

        Modèle physique

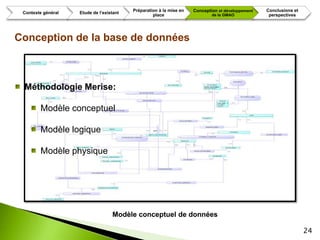

                                   Modèle conceptuel de données

                                                                                                                    24
Préparation à la mise en   Conception et développement   Conclusions et
  Contexte général   Etude de l’existant
                                                    place                     de la GMAO             perspectives




Les outils utilisés

 Le logiciel POWER AMC




 SQL server 2008




 Microsoft Visual Basic.Net


                                                                                                                     25
Préparation à la mise en    Conception et développement   Conclusions et
 Contexte général   Etude de l’existant
                                                   place                      de la GMAO             perspectives




Module de la GMAO


                                             Stocks


                                                                     Maintenance
                       Base
                                                                      Preventive



                                            GMAO


                     Analyse                                         Interventions



                                           Achats

                                                                                                                     26
27
Préparation à la mise en   Conception et développement   Conclusions et
   Contexte général   Etude de l’existant
                                                     place                     de la GMAO             perspectives

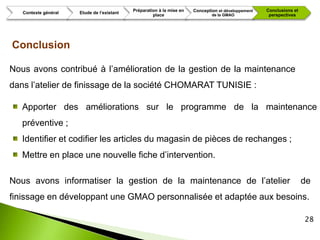

Conclusion

Nous avons contribué à l’amélioration de la gestion de la maintenance
dans l’atelier de finissage de la société CHOMARAT TUNISIE :

   Apporter des améliorations sur le programme de la maintenance
   préventive ;
   Identifier et codifier les articles du magasin de pièces de rechanges ;
   Mettre en place une nouvelle fiche d’intervention.

Nous avons informatiser la gestion de la maintenance de l’atelier                                                     de
finissage en développant une GMAO personnalisée et adaptée aux besoins.

                                                                                                                      28
Préparation à la mise en   Conception et développement   Conclusions et
 Contexte général   Etude de l’existant
                                                   place                     de la GMAO             perspectives

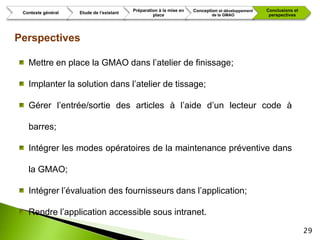

Perspectives

   Mettre en place la GMAO dans l’atelier de finissage;

   Implanter la solution dans l’atelier de tissage;

   Gérer l’entrée/sortie des articles à l’aide d’un lecteur code à

   barres;

   Intégrer les modes opératoires de la maintenance préventive dans

   la GMAO;

   Intégrer l’évaluation des fournisseurs dans l’application;

   Rendre l’application accessible sous intranet.

                                                                                                                    29
30

Contenu connexe

Tendances

Pourquoi un logiciel GMAO ?
Pourquoi un logiciel GMAO ?Pourquoi un logiciel GMAO ?
Pourquoi un logiciel GMAO ?LogicwareSI

MÉMOIRE DE MASTER
MÉMOIRE DE MASTERMÉMOIRE DE MASTER
MÉMOIRE DE MASTERAhmedelect19

Les coûts de maintenance
Les coûts de maintenanceLes coûts de maintenance
Les coûts de maintenanceMouhcine Nahal

Présentation soutenance du PFE
Présentation soutenance du PFEPrésentation soutenance du PFE
Présentation soutenance du PFEmarouan barssa

Presentation pfe gestion parc informatique et help desk
Presentation pfe gestion parc informatique et help deskPresentation pfe gestion parc informatique et help desk
Presentation pfe gestion parc informatique et help deskRaef Ghribi

Maintenance préventive de la machine « savonicc »
Maintenance préventive de la machine « savonicc »Maintenance préventive de la machine « savonicc »
Maintenance préventive de la machine « savonicc »sarah Benmerzouk

Rapport PFE | Remitec | Automatisation d'une installation de production des e...
Rapport PFE | Remitec | Automatisation d'une installation de production des e...Rapport PFE | Remitec | Automatisation d'une installation de production des e...
Rapport PFE | Remitec | Automatisation d'une installation de production des e...Zouhair Boufakri

Etude amdec d’un système automatisé
Etude amdec d’un système automatiséEtude amdec d’un système automatisé
Etude amdec d’un système automatiséRapport de Stage

Les outils de diagnostic en maintenance
Les outils de diagnostic en maintenanceLes outils de diagnostic en maintenance
Les outils de diagnostic en maintenanceFabio Sanders

Conception et développement d'une application de gestion de production et de ...
Conception et développement d'une application de gestion de production et de ...Conception et développement d'une application de gestion de production et de ...
Conception et développement d'une application de gestion de production et de ...Mohamed Aziz Chetoui

Rapport Projet de Fin d'Etudes
Rapport Projet de Fin d'EtudesRapport Projet de Fin d'Etudes
Rapport Projet de Fin d'EtudesHosni Mansour

La maintenance Industrielle: Définition (Partie 1)
La maintenance Industrielle: Définition (Partie 1)La maintenance Industrielle: Définition (Partie 1)
La maintenance Industrielle: Définition (Partie 1)YounesECHCHARQY

Rapport de Projet de Fin d'étude .
Rapport de Projet de Fin d'étude .Rapport de Projet de Fin d'étude .
Rapport de Projet de Fin d'étude .Oussama Ben Sghaier

Introdution a la maintenance industrielle
Introdution a la maintenance industrielleIntrodution a la maintenance industrielle
Introdution a la maintenance industrielleYounes DADSSI

Rapport PFE Génie Electrique (2016)
Rapport PFE Génie Electrique (2016)Rapport PFE Génie Electrique (2016)
Rapport PFE Génie Electrique (2016)Mohsen Sadok

Projet Fin d'année version finale
Projet Fin d'année version finaleProjet Fin d'année version finale
Projet Fin d'année version finaleHoussem AZZOUZ


Tendances (20)

Pourquoi un logiciel GMAO ?
Pourquoi un logiciel GMAO ?Pourquoi un logiciel GMAO ?
Pourquoi un logiciel GMAO ?

MÉMOIRE DE MASTER
MÉMOIRE DE MASTERMÉMOIRE DE MASTER
MÉMOIRE DE MASTER

Les coûts de maintenance
Les coûts de maintenanceLes coûts de maintenance
Les coûts de maintenance

pp fokou
pp fokoupp fokou
pp fokou

Rapport pfe v1
Rapport pfe v1Rapport pfe v1
Rapport pfe v1

Présentation soutenance du PFE
Présentation soutenance du PFEPrésentation soutenance du PFE
Présentation soutenance du PFE

Presentation pfe gestion parc informatique et help desk
Presentation pfe gestion parc informatique et help deskPresentation pfe gestion parc informatique et help desk
Presentation pfe gestion parc informatique et help desk

Maintenance préventive de la machine « savonicc »
Maintenance préventive de la machine « savonicc »Maintenance préventive de la machine « savonicc »
Maintenance préventive de la machine « savonicc »

La Maintenance1
La Maintenance1La Maintenance1
La Maintenance1

rAPPORT SAVONICC
rAPPORT SAVONICCrAPPORT SAVONICC
rAPPORT SAVONICC

Rapport PFE | Remitec | Automatisation d'une installation de production des e...
Rapport PFE | Remitec | Automatisation d'une installation de production des e...Rapport PFE | Remitec | Automatisation d'une installation de production des e...
Rapport PFE | Remitec | Automatisation d'une installation de production des e...

Etude amdec d’un système automatisé
Etude amdec d’un système automatiséEtude amdec d’un système automatisé
Etude amdec d’un système automatisé

Les outils de diagnostic en maintenance
Les outils de diagnostic en maintenanceLes outils de diagnostic en maintenance
Les outils de diagnostic en maintenance

Conception et développement d'une application de gestion de production et de ...
Conception et développement d'une application de gestion de production et de ...Conception et développement d'une application de gestion de production et de ...
Conception et développement d'une application de gestion de production et de ...

Rapport Projet de Fin d'Etudes
Rapport Projet de Fin d'EtudesRapport Projet de Fin d'Etudes
Rapport Projet de Fin d'Etudes

La maintenance Industrielle: Définition (Partie 1)
La maintenance Industrielle: Définition (Partie 1)La maintenance Industrielle: Définition (Partie 1)
La maintenance Industrielle: Définition (Partie 1)

Rapport de Projet de Fin d'étude .
Rapport de Projet de Fin d'étude .Rapport de Projet de Fin d'étude .
Rapport de Projet de Fin d'étude .

Introdution a la maintenance industrielle
Introdution a la maintenance industrielleIntrodution a la maintenance industrielle
Introdution a la maintenance industrielle

Rapport PFE Génie Electrique (2016)
Rapport PFE Génie Electrique (2016)Rapport PFE Génie Electrique (2016)
Rapport PFE Génie Electrique (2016)

Projet Fin d'année version finale
Projet Fin d'année version finaleProjet Fin d'année version finale
Projet Fin d'année version finale


En vedette

Pfe conception et développement d'une application web GMAO JEE
Pfe conception et développement d'une application web GMAO JEEPfe conception et développement d'une application web GMAO JEE
Pfe conception et développement d'une application web GMAO JEEOussama Djerba

Gestion de la maintenance
Gestion de la maintenanceGestion de la maintenance
Gestion de la maintenanceKhadija Kannoun

Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Rapport PFE : Développement D'une application de gestion des cartes de fidéli...Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Rapport PFE : Développement D'une application de gestion des cartes de fidéli...Riadh K.

Rapport de stage sevam PFE gamme de maintenance
Rapport de stage sevam PFE gamme de maintenanceRapport de stage sevam PFE gamme de maintenance
Rapport de stage sevam PFE gamme de maintenanceSalem Elasri

Rapport Projet De Fin D'étude Développent d'une application web avec Symfony2
Rapport Projet De Fin D'étude Développent d'une application web avec Symfony2Rapport Projet De Fin D'étude Développent d'une application web avec Symfony2
Rapport Projet De Fin D'étude Développent d'une application web avec Symfony2Sofien Benrhouma

9789242501414 fre
9789242501414 fre9789242501414 fre
9789242501414 frerakhimovic

Projet de fin d'etude gestion informatique
Projet de fin d'etude gestion informatiqueProjet de fin d'etude gestion informatique
Projet de fin d'etude gestion informatiquejihene Ab

Rapport de stage d'initiation 2015 Mahmoudi Mohamed Amine
Rapport de stage d'initiation 2015 Mahmoudi Mohamed AmineRapport de stage d'initiation 2015 Mahmoudi Mohamed Amine
Rapport de stage d'initiation 2015 Mahmoudi Mohamed AmineMohamed Amine Mahmoudi

Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Rapport PFE : Développement D'une application de gestion des cartes de fidéli...Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Rapport PFE : Développement D'une application de gestion des cartes de fidéli...Riadh K.

Ma présentation PFE : Application Android & Site Web
Ma présentation PFE : Application Android & Site WebMa présentation PFE : Application Android & Site Web
Ma présentation PFE : Application Android & Site WebHarrathi Mohamed

La criticité des équipements
La criticité des équipementsLa criticité des équipements
La criticité des équipementsProsygma

Etude critique et amélioration de la gestion de la performance du service mai...
Etude critique et amélioration de la gestion de la performance du service mai...Etude critique et amélioration de la gestion de la performance du service mai...
Etude critique et amélioration de la gestion de la performance du service mai...darckdaxter

Compte Rendu D Intervention
Compte Rendu D InterventionCompte Rendu D Intervention
Compte Rendu D Interventionyouri59490

Rapport de projet de fin d'étude licence informatique et multimédia
Rapport de projet de fin d'étude licence informatique et multimédiaRapport de projet de fin d'étude licence informatique et multimédia
Rapport de projet de fin d'étude licence informatique et multimédiaNazih Heni

Rapport Pfe Application Web e-commerce Symfony2
Rapport Pfe Application Web e-commerce Symfony2Rapport Pfe Application Web e-commerce Symfony2
Rapport Pfe Application Web e-commerce Symfony2Ben Abdelwahed Slim

présentation soutenance PFE.ppt
présentation soutenance PFE.pptprésentation soutenance PFE.ppt
présentation soutenance PFE.pptMohamed Ben Bouzid


En vedette (19)

Pfe conception et développement d'une application web GMAO JEE
Pfe conception et développement d'une application web GMAO JEEPfe conception et développement d'une application web GMAO JEE
Pfe conception et développement d'une application web GMAO JEE

Rapport de fin de stage maintenance info
Rapport de fin de stage  maintenance infoRapport de fin de stage  maintenance info
Rapport de fin de stage maintenance info

Gestion de la maintenance
Gestion de la maintenanceGestion de la maintenance
Gestion de la maintenance

Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Rapport PFE : Développement D'une application de gestion des cartes de fidéli...Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Rapport PFE : Développement D'une application de gestion des cartes de fidéli...

Rapport de stage sevam PFE gamme de maintenance
Rapport de stage sevam PFE gamme de maintenanceRapport de stage sevam PFE gamme de maintenance
Rapport de stage sevam PFE gamme de maintenance

Rapport Projet De Fin D'étude Développent d'une application web avec Symfony2
Rapport Projet De Fin D'étude Développent d'une application web avec Symfony2Rapport Projet De Fin D'étude Développent d'une application web avec Symfony2
Rapport Projet De Fin D'étude Développent d'une application web avec Symfony2

9789242501414 fre
9789242501414 fre9789242501414 fre
9789242501414 fre

Projet de fin d'etude gestion informatique
Projet de fin d'etude gestion informatiqueProjet de fin d'etude gestion informatique
Projet de fin d'etude gestion informatique

Présentation du pfa
Présentation du pfaPrésentation du pfa
Présentation du pfa

Rapport de stage d'initiation 2015 Mahmoudi Mohamed Amine
Rapport de stage d'initiation 2015 Mahmoudi Mohamed AmineRapport de stage d'initiation 2015 Mahmoudi Mohamed Amine
Rapport de stage d'initiation 2015 Mahmoudi Mohamed Amine

Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Rapport PFE : Développement D'une application de gestion des cartes de fidéli...Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Rapport PFE : Développement D'une application de gestion des cartes de fidéli...

Ma présentation PFE : Application Android & Site Web
Ma présentation PFE : Application Android & Site WebMa présentation PFE : Application Android & Site Web
Ma présentation PFE : Application Android & Site Web

La criticité des équipements
La criticité des équipementsLa criticité des équipements
La criticité des équipements

Etude critique et amélioration de la gestion de la performance du service mai...
Etude critique et amélioration de la gestion de la performance du service mai...Etude critique et amélioration de la gestion de la performance du service mai...
Etude critique et amélioration de la gestion de la performance du service mai...

Compte Rendu D Intervention
Compte Rendu D InterventionCompte Rendu D Intervention
Compte Rendu D Intervention

Rapport de projet de fin d'étude licence informatique et multimédia
Rapport de projet de fin d'étude licence informatique et multimédiaRapport de projet de fin d'étude licence informatique et multimédia
Rapport de projet de fin d'étude licence informatique et multimédia

Rapport De PFE
Rapport De PFERapport De PFE
Rapport De PFE

Rapport Pfe Application Web e-commerce Symfony2
Rapport Pfe Application Web e-commerce Symfony2Rapport Pfe Application Web e-commerce Symfony2
Rapport Pfe Application Web e-commerce Symfony2

présentation soutenance PFE.ppt
présentation soutenance PFE.pptprésentation soutenance PFE.ppt
présentation soutenance PFE.ppt


Similaire à Conception et développement d'une GMAO

Notre offre industrialisation de la recette aa
Notre offre industrialisation de la recette aaNotre offre industrialisation de la recette aa
Notre offre industrialisation de la recette aaahmedou

Démarrer avec SugarCRM
Démarrer avec SugarCRMDémarrer avec SugarCRM
Démarrer avec SugarCRMSynolia

Démarrer avec SugarCRM
Démarrer avec SugarCRMDémarrer avec SugarCRM
Démarrer avec SugarCRMSugarCRM

Matinée PMI : La 5e édition du PMBOK : La gestion de projet à la puissance 5!!!
Matinée PMI : La 5e édition du PMBOK : La gestion de projet à la puissance 5!!! Matinée PMI : La 5e édition du PMBOK : La gestion de projet à la puissance 5!!!
Matinée PMI : La 5e édition du PMBOK : La gestion de projet à la puissance 5!!! PMI-Montréal

8 conclusion
8   conclusion8   conclusion
8 conclusionadel3200

Gcf présentation pfe_final_2
Gcf présentation pfe_final_2Gcf présentation pfe_final_2
Gcf présentation pfe_final_2Bomber Man

4_e_purchasing_inventory_fr.ppt
4_e_purchasing_inventory_fr.ppt4_e_purchasing_inventory_fr.ppt
4_e_purchasing_inventory_fr.pptRaedBrayek

Offre de services Baccou Bonneville Consultants
Offre de services Baccou Bonneville ConsultantsOffre de services Baccou Bonneville Consultants
Offre de services Baccou Bonneville ConsultantsAlterest

Ré-Ingénieurie et migration des applications d'entreprises
Ré-Ingénieurie et migration des applications d'entreprisesRé-Ingénieurie et migration des applications d'entreprises
Ré-Ingénieurie et migration des applications d'entreprisesSalem Gaaloul

Proposition_commerciale_ISARTIS-PERENCO_VF
Proposition_commerciale_ISARTIS-PERENCO_VFProposition_commerciale_ISARTIS-PERENCO_VF
Proposition_commerciale_ISARTIS-PERENCO_VFThierry Serranou

Eugenio Mauri presentation TOGAF
Eugenio Mauri presentation TOGAFEugenio Mauri presentation TOGAF
Eugenio Mauri presentation TOGAFEugenio Mauri

Le PMBOK n'est pas agile ?, ben voyons donc !!!
Le PMBOK n'est pas agile ?, ben voyons donc !!! Le PMBOK n'est pas agile ?, ben voyons donc !!!
Le PMBOK n'est pas agile ?, ben voyons donc !!! PMI-Montréal

PréSentation Camoai Mai 2012
PréSentation Camoai   Mai 2012PréSentation Camoai   Mai 2012
PréSentation Camoai Mai 2012Jean-Marc Touzard

Présentation evénement citwell l'oreal v2
Présentation evénement citwell l'oreal v2Présentation evénement citwell l'oreal v2
Présentation evénement citwell l'oreal v2CITWELL

Projet PFE corrigé latest
Projet PFE corrigé latestProjet PFE corrigé latest
Projet PFE corrigé latestahed bf


Similaire à Conception et développement d'une GMAO (20)

Notre offre industrialisation de la recette aa
Notre offre industrialisation de la recette aaNotre offre industrialisation de la recette aa
Notre offre industrialisation de la recette aa

Démarrer avec SugarCRM
Démarrer avec SugarCRMDémarrer avec SugarCRM
Démarrer avec SugarCRM

Démarrer avec SugarCRM
Démarrer avec SugarCRMDémarrer avec SugarCRM
Démarrer avec SugarCRM

Matinée PMI : La 5e édition du PMBOK : La gestion de projet à la puissance 5!!!
Matinée PMI : La 5e édition du PMBOK : La gestion de projet à la puissance 5!!! Matinée PMI : La 5e édition du PMBOK : La gestion de projet à la puissance 5!!!
Matinée PMI : La 5e édition du PMBOK : La gestion de projet à la puissance 5!!!

8 conclusion
8   conclusion8   conclusion
8 conclusion

Gcf présentation pfe_final_2
Gcf présentation pfe_final_2Gcf présentation pfe_final_2
Gcf présentation pfe_final_2

La gpao
La gpaoLa gpao
La gpao

Cmmi
CmmiCmmi
Cmmi

4_e_purchasing_inventory_fr.ppt
4_e_purchasing_inventory_fr.ppt4_e_purchasing_inventory_fr.ppt
4_e_purchasing_inventory_fr.ppt

Offre de services Baccou Bonneville Consultants
Offre de services Baccou Bonneville ConsultantsOffre de services Baccou Bonneville Consultants
Offre de services Baccou Bonneville Consultants

Ré-Ingénieurie et migration des applications d'entreprises
Ré-Ingénieurie et migration des applications d'entreprisesRé-Ingénieurie et migration des applications d'entreprises
Ré-Ingénieurie et migration des applications d'entreprises

Proposition_commerciale_ISARTIS-PERENCO_VF
Proposition_commerciale_ISARTIS-PERENCO_VFProposition_commerciale_ISARTIS-PERENCO_VF
Proposition_commerciale_ISARTIS-PERENCO_VF

Eugenio Mauri presentation TOGAF
Eugenio Mauri presentation TOGAFEugenio Mauri presentation TOGAF
Eugenio Mauri presentation TOGAF

CMMI ®
CMMI ®CMMI ®
CMMI ®

Rad
RadRad
Rad

Le PMBOK n'est pas agile ?, ben voyons donc !!!
Le PMBOK n'est pas agile ?, ben voyons donc !!! Le PMBOK n'est pas agile ?, ben voyons donc !!!
Le PMBOK n'est pas agile ?, ben voyons donc !!!

software engineering
software engineeringsoftware engineering
software engineering

PréSentation Camoai Mai 2012
PréSentation Camoai   Mai 2012PréSentation Camoai   Mai 2012
PréSentation Camoai Mai 2012

Présentation evénement citwell l'oreal v2
Présentation evénement citwell l'oreal v2Présentation evénement citwell l'oreal v2
Présentation evénement citwell l'oreal v2

Projet PFE corrigé latest
Projet PFE corrigé latestProjet PFE corrigé latest
Projet PFE corrigé latest


Dernier

Festival de Cannes 2024.pptx
Festival    de     Cannes        2024.pptxFestival    de     Cannes        2024.pptx
Festival de Cannes 2024.pptxTxaruka

Résultats enquête RH 2024 Fonction Publique.pdf
Résultats enquête RH 2024 Fonction Publique.pdfRésultats enquête RH 2024 Fonction Publique.pdf
Résultats enquête RH 2024 Fonction Publique.pdfGERESO

Gestion des flux de trésorerie dans les entreprises
Gestion des flux de trésorerie dans les entreprisesGestion des flux de trésorerie dans les entreprises
Gestion des flux de trésorerie dans les entreprisesHamdConseil

Comment enseigner la langue française en Colombie?
Comment enseigner la langue française en Colombie?Comment enseigner la langue française en Colombie?
Comment enseigner la langue française en Colombie?sashaflor182

Webinaire Technologia | DAX : nouvelles fonctions
Webinaire Technologia | DAX : nouvelles fonctionsWebinaire Technologia | DAX : nouvelles fonctions
Webinaire Technologia | DAX : nouvelles fonctionsTechnologia Formation

Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...
Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...
Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...Technologia Formation

PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024
PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024
PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024frizzole

Decret-n°19-10-du-23-janvier-2019-reglementant-lexportation-des-déchets-spéci...
Decret-n°19-10-du-23-janvier-2019-reglementant-lexportation-des-déchets-spéci...Decret-n°19-10-du-23-janvier-2019-reglementant-lexportation-des-déchets-spéci...
Decret-n°19-10-du-23-janvier-2019-reglementant-lexportation-des-déchets-spéci...zidani2

EL KATRY Reem: Proposition de Programme Artistique et Exposition pour les Écoles
EL KATRY Reem: Proposition de Programme Artistique et Exposition pour les ÉcolesEL KATRY Reem: Proposition de Programme Artistique et Exposition pour les Écoles
EL KATRY Reem: Proposition de Programme Artistique et Exposition pour les ÉcolesSOLIANAEvelyne

Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...
Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...
Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...Pedago Lu

MARTYRS DE TURQUIE – une histoire de persécution chrétienne en Anatolie.pptx
MARTYRS DE TURQUIE – une histoire de persécution chrétienne en Anatolie.pptxMARTYRS DE TURQUIE – une histoire de persécution chrétienne en Anatolie.pptx
MARTYRS DE TURQUIE – une histoire de persécution chrétienne en Anatolie.pptxMartin M Flynn


Dernier (11)

Festival de Cannes 2024.pptx
Festival    de     Cannes        2024.pptxFestival    de     Cannes        2024.pptx
Festival de Cannes 2024.pptx

Résultats enquête RH 2024 Fonction Publique.pdf
Résultats enquête RH 2024 Fonction Publique.pdfRésultats enquête RH 2024 Fonction Publique.pdf
Résultats enquête RH 2024 Fonction Publique.pdf

Gestion des flux de trésorerie dans les entreprises
Gestion des flux de trésorerie dans les entreprisesGestion des flux de trésorerie dans les entreprises
Gestion des flux de trésorerie dans les entreprises

Comment enseigner la langue française en Colombie?
Comment enseigner la langue française en Colombie?Comment enseigner la langue française en Colombie?
Comment enseigner la langue française en Colombie?

Webinaire Technologia | DAX : nouvelles fonctions
Webinaire Technologia | DAX : nouvelles fonctionsWebinaire Technologia | DAX : nouvelles fonctions
Webinaire Technologia | DAX : nouvelles fonctions

Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...
Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...
Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...

PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024
PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024
PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024

Decret-n°19-10-du-23-janvier-2019-reglementant-lexportation-des-déchets-spéci...
Decret-n°19-10-du-23-janvier-2019-reglementant-lexportation-des-déchets-spéci...Decret-n°19-10-du-23-janvier-2019-reglementant-lexportation-des-déchets-spéci...
Decret-n°19-10-du-23-janvier-2019-reglementant-lexportation-des-déchets-spéci...

EL KATRY Reem: Proposition de Programme Artistique et Exposition pour les Écoles
EL KATRY Reem: Proposition de Programme Artistique et Exposition pour les ÉcolesEL KATRY Reem: Proposition de Programme Artistique et Exposition pour les Écoles
EL KATRY Reem: Proposition de Programme Artistique et Exposition pour les Écoles

Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...
Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...
Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...

MARTYRS DE TURQUIE – une histoire de persécution chrétienne en Anatolie.pptx
MARTYRS DE TURQUIE – une histoire de persécution chrétienne en Anatolie.pptxMARTYRS DE TURQUIE – une histoire de persécution chrétienne en Anatolie.pptx
MARTYRS DE TURQUIE – une histoire de persécution chrétienne en Anatolie.pptx


Conception et développement d'une GMAO

  • 1. Projet de Fin d’Etudes Pour l’obtention du Diplôme National d’Ingénieur en Sciences Appliquées et en Technologie Filière : Informatique Industrielle et Automatique Conception et développement d’une GMAO Elaboré par: Marwa BOUSSETTA Entreprise d’accueil : CHOMARAT TUNISIE Responsable Entreprise Responsable INSAT Mr Raouf SOUISSI Mme Nadra BOHLI Année universitaire: 2012-2013 1
  • 2. Plan Contexte général Etude de l’existant Préparation à la mise en place Conception et développement de la GMAO Conclusion et perspectives 2
  • 3. Préparation à la mise en Conception et développement Conclusions et Contexte général Etude de l’existant place de la GMAO perspectives Présentation de l’entreprise C’est une société anonyme spécialisée dans la fabrication des tissus pour l’industrie automobile. CTU englobe deux ateliers de production, un atelier de tissage et un atelier de finissage. 3
  • 4. Préparation à la mise en Conception et développement Conclusions et Contexte général Etude de l’existant place de la GMAO perspectives Le processus de maintenance « Maintenir les installations » a pour objectifs de : Assurer le maintien des performances des installations ; Assurer la conformité des installations aux normes et règlementations ; Mettre les pièces de rechanges à disposition des techniciens de maintenance, dans des conditions économiques optimales. 4
  • 5. Préparation à la mise en Conception et développement Conclusions et Contexte général Etude de l’existant place de la GMAO perspectives Problématique Dans le cadre d’une démarche d’amélioration continue, le service maintenance m’a confié concevoir et développer un logiciel de gestion de maintenance assisté par ordinateur (GMAO) pour l’atelier de finissage. La GMAO est un outil destiné aux équipes de maintenance, son but étant d'être un outil de suivi, de planification et d'optimisation du service maintenance. 5
  • 6. Préparation à la mise en Conception et développement Conclusions et Contexte général Etude de l’existant place de la GMAO perspectives Pour réussir à répondre au cahier des charges ,nous avons divisé le travail en trois parties: Etude de l’existant Préparation à la mise en place de la GMAO Conception et développement de la GMAO 6
  • 7. Préparation à la mise en Conception et développement Conclusions et Contexte général Etude de l’existant place de la GMAO perspectives Processus de fabrication de tissu Fils Tissus Tissus écrus finis Atelier de tissage Atelier de finissage 7
  • 8. Préparation à la mise en Conception et développement Conclusions et Contexte général Etude de l’existant place de la GMAO perspectives Processus de finissage Laveuse Tumbler Tissus écrus Lavage Séchage Visite Rame Tissus finis Contrôle qualité Thermo-fixation
  • 9. Préparation à la mise en Conception et développement Conclusions et Contexte général Etude de l’existant place de la GMAO perspectives Maintenance corrective; Maintenance préventive; Maintenance d’amélioration; Travaux neufs. L’auto-maintenance est effectué par les conducteurs machines. 9
  • 10. Préparation à la mise en Conception et développement Conclusions et Contexte général Etude de l’existant place de la GMAO perspectives Les indicateurs utilisés pour le suivi du processus de maintenance La disponibilité Le coût de maintenance/chiffre d’affaire 10
  • 11. Préparation à la mise en Conception et développement Conclusions et Contexte général Etude de l’existant place de la GMAO perspectives 11
  • 12. Préparation à la mise en Conception et développement Conclusions et Contexte général Etude de l’existant place de la GMAO perspectives 12
  • 13. Préparation à la mise en Conception et développement Conclusions et Contexte général Etude de l’existant place de la GMAO perspectives Plan d’actions Mise à jour le programme de maintenance préventive ,réalisé par le service maintenance; Amélioration du tableau de bord de maintenance en y intégrant de nouveaux indicateurs: MTBF: Mean Time Between Failure MTTR: Mean Time To Repair Le taux de réalisation de maintenance préventive Coût de PDR/heure de production Amélioration de la fiche d’intervention 13
  • 14. 14
  • 15. Préparation à la mise en Conception et développement Conclusions et Contexte général Etude de l’existant place de la GMAO perspectives Plan d’actions Mise à jour le programme de maintenance préventive, réalisé par le service maintenance; Amélioration du tableau de bord de maintenance en y intégrant de nouveaux indicateurs: Amélioration de la fiche d’intervention Conception et développement de la GMAO 15
  • 16. Préparation à la mise en Conception et développement Conclusions et Contexte général Etude de l’existant place de la GMAO perspectives Préparation à la mise en place L’ étape de préparation à la mise en place consiste essentiellement à un travail d’identification et de codification. Codification des machines Codification des articles: 700 Articles standards Articles critiques 16
  • 17. Préparation à la mise en Conception et développement Conclusions et Contexte général Etude de l’existant place de la GMAO perspectives Codification des machines v I S 0 1 Désignation de la machine Compteur sur la machine 17
  • 18. Préparation à la mise en Conception et développement Conclusions et Contexte général Etude de l’existant place de la GMAO perspectives Codification des articles standards F U S 0 1 0 0 1 Désignation de l’article Compteur sur le type Compteur sur le sous type 18
  • 19. Préparation à la mise en Conception et développement Conclusions et Contexte général Etude de l’existant place de la GMAO perspectives Définition d’une nouvelle gestion du magasin de pièces de rechanges (selon l’identification de différentes zones de stockage) 19
  • 20. Préparation à la mise en Conception et développement Conclusions et Contexte général Etude de l’existant place de la GMAO perspectives Codification des articles critiques L A V 0 1 Désignation de la machine Compteur sur l’article 20
  • 21. Préparation à la mise en Conception et développement Conclusions et Contexte général Etude de l’existant place de la GMAO perspectives Définition d’une nouvelle gestion du magasin de pièces de rechanges (selon l’identification de différentes zones de stockage) 21
  • 22. Préparation à la mise en Conception et développement Conclusions et Contexte général Etude de l’existant place de la GMAO perspectives Avant codification Après codification 22
  • 23. Préparation à la mise en Conception et développement Conclusions et Contexte général Etude de l’existant place de la GMAO perspectives La phase de conception et de développement de la GMAO est divisée en deux parties: Conception de la base de données de l’application; Développement des interfaces utilisateurs. 23
  • 24. Préparation à la mise en Conception et développement Conclusions et Contexte général Etude de l’existant place de la GMAO perspectives Conception de la base de données Méthodologie Merise: Modèle conceptuel Modèle logique Modèle physique Modèle conceptuel de données 24
  • 25. Préparation à la mise en Conception et développement Conclusions et Contexte général Etude de l’existant place de la GMAO perspectives Les outils utilisés Le logiciel POWER AMC SQL server 2008 Microsoft Visual Basic.Net 25
  • 26. Préparation à la mise en Conception et développement Conclusions et Contexte général Etude de l’existant place de la GMAO perspectives Module de la GMAO Stocks Maintenance Base Preventive GMAO Analyse Interventions Achats 26
  • 27. 27
  • 28. Préparation à la mise en Conception et développement Conclusions et Contexte général Etude de l’existant place de la GMAO perspectives Conclusion Nous avons contribué à l’amélioration de la gestion de la maintenance dans l’atelier de finissage de la société CHOMARAT TUNISIE : Apporter des améliorations sur le programme de la maintenance préventive ; Identifier et codifier les articles du magasin de pièces de rechanges ; Mettre en place une nouvelle fiche d’intervention. Nous avons informatiser la gestion de la maintenance de l’atelier de finissage en développant une GMAO personnalisée et adaptée aux besoins. 28
  • 29. Préparation à la mise en Conception et développement Conclusions et Contexte général Etude de l’existant place de la GMAO perspectives Perspectives Mettre en place la GMAO dans l’atelier de finissage; Implanter la solution dans l’atelier de tissage; Gérer l’entrée/sortie des articles à l’aide d’un lecteur code à barres; Intégrer les modes opératoires de la maintenance préventive dans la GMAO; Intégrer l’évaluation des fournisseurs dans l’application; Rendre l’application accessible sous intranet. 29
  • 30. 30

Notes de l'éditeur

  1. existant
  2. Elle adopte l’approche processus ,recommandé par la norme autombile ISO TS 16949,dans le cadre de mon projet je me suis intéressé au processus de maintenence
  3. Le service maintenance de l’atelier de finissage compte quartes techniciens ,ils assurent le bon fonctionnement des machines de l’atelier,pour cela il pratique de la maintenance
  4. Nous sommes arrivées à la dernière étape de notre projet qui est la conception et le développement de la GMAO. Elle consiste à concevoir la base de données et à développer les interfaces utilisateurs.
  5. L’etape de diagnostic qui à permis
