Présenté par:
M. BARSSA Marouan
Ecole Nationale des Sciences Appliquées de Tétouan
Projet de Fin d’Etudes
Pour l’obtention du diplôme d’ingénieur d’état
En Mécatronique
Fiabilisation et résolution de problèmes
de la chambre à combustion SAACKE
Soutenu devant les membres de jury:
Pr A. BENKADDOUR : Président
Pr M. SANBI : Examinateur
Pr H. SEGHIOUER : Encadrant à l’ENSA
Pr A. HAJJAJI : Membre
Soutenu le: 19/06/2014
Sous le thème
2
1 Introduction
PLAN
2 Contexte général
3 Etude AMDEC
4 Méthode de résolution de problèmes
5 Politique de maintenance & Estimation du gain
6 Conclusion
3
Introduction
Contexte général
Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion
 OCP: Office Chérifien des Phosphates;
 Date de création: Le 07 août 1920;
 Statut juridique: S.A. Société Anonyme à partir de 2008;
 Chiffre d’affaire: 8,6 milliard de dollars en 2013.
4
Introduction
Contexte général
Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion
Site d’extraction
Khouribgha Youssoufia Bengurir Boucraà
Pole d’exploitation
Pole de Jorf Lasfar Pole de Safi
Organisme d’accueil
5
Introduction
Contexte général
Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion
Organisme d’accueil
Pole de Safi
Infrastructure
portuaire
Maroc Chimie
Maroc
Phosphore I
Maroc
Phosphore II
L’acide phosphorique
L’acide sulfurique
Les engrais: TSP
Les compléments alimentaires: MCP
Service génie civil
Service gestion de stock et
approvisionnement
Service d’optimisation et d’externalisation
Service mécanique
Service électrique et régulation
6
Introduction
Contexte général
Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion

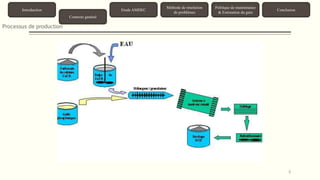

Processus de production
7
Introduction
Contexte général
Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion

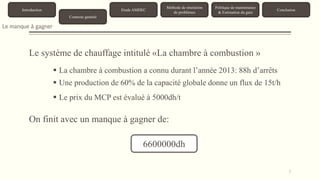

Le manque à gagner
Le système de chauffage intitulé «La chambre à combustion »
 La chambre à combustion a connu durant l’année 2013: 88h d’arrêts
 Une production de 60% de la capacité globale donne un flux de 15t/h
 Le prix du MCP est évalué à 5000dh/t
On finit avec un manque à gagner de:
6600000dh
8
Introduction
Contexte général
Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion

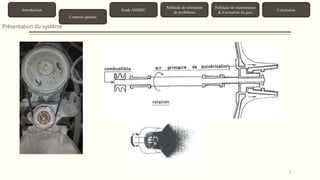

Présentation du système
9
Introduction
Contexte général
Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion

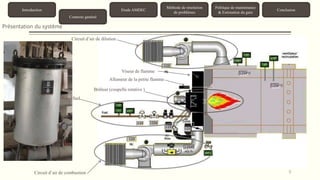

Présentation du système
Circuit d’air de dilution
Viseur de flamme
Allumeur de la petite flamme
Brûleur (coupelle rotative )
Circuit fuel
Circuit d’air de combustion
10
Introduction
Contexte général
Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion
Présentation du système

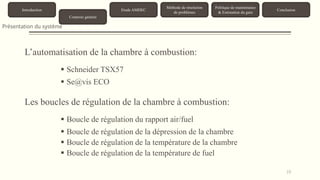

L’automatisation de la chambre à combustion:
 Schneider TSX57
 Se@vis ECO
Les boucles de régulation de la chambre à combustion:
 Boucle de régulation du rapport air/fuel
 Boucle de régulation de la dépression de la chambre
 Boucle de régulation de la température de la chambre
 Boucle de régulation de la température de fuel
11

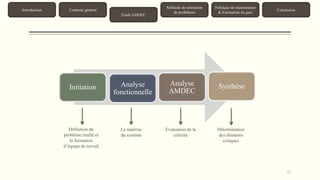

Initiation Analyse
fonctionnelle
Analyse
AMDEC
Synthèse
Définition du
problème étudié et
la formation
d’équipe de travail
La maitrise
du système
Evaluation de la
criticité
Détermination
des éléments
critiques
Introduction Contexte général
Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion
12
Introduction Contexte général
Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion

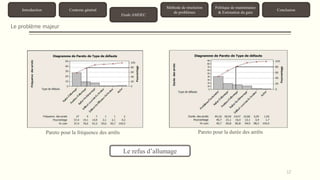

Le problème majeur
Pareto pour la fréquence des arrêts Pareto pour la durée des arrêts
Le refus d’allumage
Introduction Contexte général
Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion
Analyse fonctionnelle
13

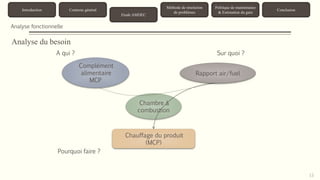

Analyse du besoin
A qui ? Sur quoi ?
Pourquoi faire ?
Chambre à
combustion
Complément
alimentaire
MCP
Chauffage du produit
(MCP)
Rapport air/fuel
Introduction Contexte général
Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion
Analyse fonctionnelle
14

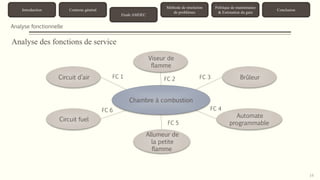

Analyse des fonctions de service
FC 2 FC 3
Chambre à combustion
Circuit d’air
Viseur de
flamme
Brûleur
Circuit fuel
Allumeur de
la petite
flamme
Automate
programmable
FC 1
FC 6
FC 5
FC 4
Introduction Contexte général
Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion
Analyse fonctionnelle
15

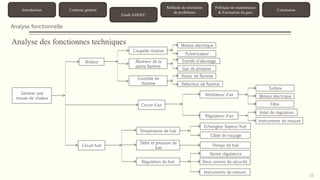

Analyse des fonctionnes techniques
Générer une
masse de chaleur
Brûleur
Circuit d’air
Circuit fuel
Coupelle rotative
Allumeur de la
petite flamme
Contrôle de
flamme
Moteur électrique
Pulvérisateur
Transfo d’allumage
Gaz de propane
Viseur de flamme
Détecteur de flamme
Ventilateur d’air
Régulation d’air
Turbine
Moteur électrique
Filtre
Volet de régulation
Instruments de mesure
Température de fuel
Débit et pression de
fuel
Régulation de fuel
Echangeur Vapeur/fuel
Câble de traçage
Pompe de fuel
Vanne régulatrice
Deux vannes de sécurité
Instruments de mesure
Introduction Contexte général
Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion

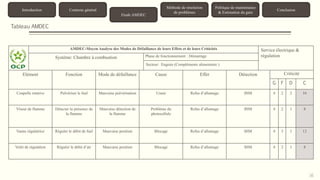

Tableau AMDEC
AMDEC-Moyen Analyse des Modes de Défaillance de leurs Effets et de leurs Criticités Service électrique &
Système: Chambre à combustion Phase de fonctionnement : Démarrage régulation
Secteur: Engrais (Compléments alimentaire )
Elément Fonction Mode de défaillance Cause Effet Détection Criticité
G F D C
Coupelle rotative Pulvériser le fuel Mauvaise pulvérisation Usure Refus d’allumage IHM 4 2 2 16
Viseur de flamme Détecter la présence de
la flamme
Mauvaise détection de
la flamme
Problème du
photocellule
Refus d’allumage IHM 4 2 1 8
Vanne régulatrice Réguler le débit de fuel Mauvaise position Blocage Refus d’allumage IHM 4 3 1 12
Volet de régulation Réguler le débit d’air Mauvaise position Blocage Refus d’allumage IHM 4 2 1 8
16
Introduction Contexte général
Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion

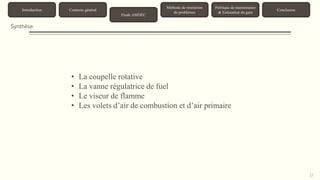

Synthèse
17
• La coupelle rotative
• La vanne régulatrice de fuel
• Le viseur de flamme
• Les volets d’air de combustion et d’air primaire
18
Introduction Contexte général Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion

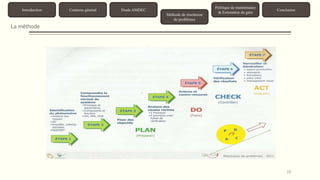

La méthode
19
Introduction Contexte général Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion

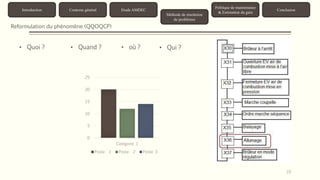

Reformulation du phénomène (QQOQCP)
• Quoi ? • Quand ? • où ? • Qui ?
25
20
15
10
5
0
Catégorie 1
Poste 1 Poste 2 Poste 3
20
Introduction Contexte général Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion
Reformulation du phénomène
• Comment ? • Par quelle manière?
D'où provient la mauvaise combustion?
21
Introduction Contexte général Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion

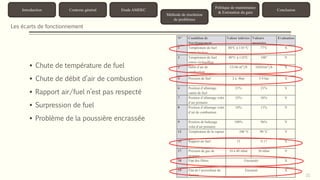

Les écarts de fonctionnement
N° Condition de
fonctionnement
Valeur tolérées Valeurs
mesurées
Evaluation
1 Température de fuel
entrée bruleur
80°C à 110 °C 77°C X
2 Température de fuel
entrée réchauffeur
80°C à 110°C 100° V
3 Débit d’air de
combustion
12146 푚3/ℎ 10265푚3/ℎ X
4 Pression de fuel 2 à 4bar 5.9 bar X
6 Position d’allumage
vanne de fuel
21% 21% V
7 Position d’allumage volet
d’air primaire
35% 36% V
8 Position d’allumage volet
d’air de combustion
10% 11% V
9 Position de balayage
volet d’air primaire
100% 96% V
12 Température de la vapeur 100 °C 90 °C V
15 Rapport air fuel 15 9.17 X
17 Pression de gaz de
propane
10 à 40 mbar 30 mbar V
18 Etat des filtres Encrassés X
19 Etat de l’accrocheur de
flamme
Encrassé X
 Chute de température de fuel
 Chute de débit d’air de combustion
 Rapport air/fuel n’est pas respecté
 Surpression de fuel
 Problème de la poussière encrassée
22
Introduction Contexte général Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion

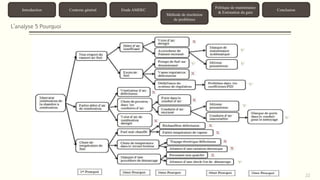

L’analyse 5 Pourquoi
23
Introduction Contexte général Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion

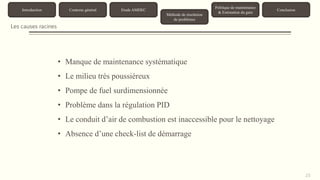

Les causes racines
• Manque de maintenance systématique
• Le milieu très poussiéreux
• Pompe de fuel surdimensionnée
• Problème dans la régulation PID
• Le conduit d’air de combustion est inaccessible pour le nettoyage
• Absence d’une check-list de démarrage
24
Introduction Contexte général Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion

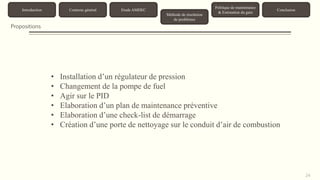

Propositions
• Installation d’un régulateur de pression
• Changement de la pompe de fuel
• Agir sur le PID

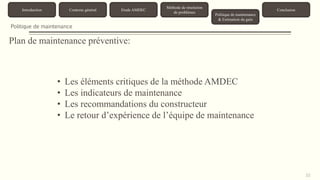

• Elaboration d’un plan de maintenance préventive
• Elaboration d’une check-list de démarrage

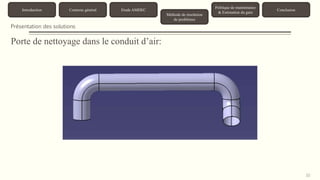

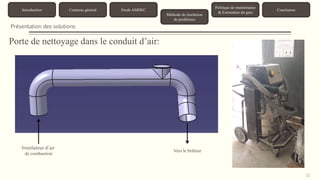

• Création d’une porte de nettoyage sur le conduit d’air de combustion
25
Introduction Contexte général Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion
Actions et contre-mesures
Choix des solutions:
• Matrice de priorisation • Matrice de décision
Les solutions retenues:
• Elaboration d’une check-list de démarrage
• Elaboration d’un plan de maintenance préventive
• Installation d’un régulateur de pression
• Création d’une porte de nettoyage sur le conduit d’air de combustion
26
Introduction Contexte général Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion
Présentation des solutions

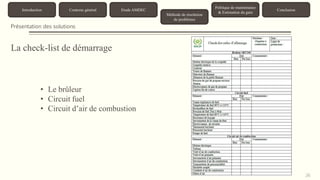

La check-list de démarrage
• Le brûleur
• Circuit fuel
• Circuit d’air de combustion
27
Introduction Contexte général Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion
Présentation des solutions

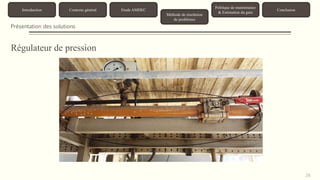

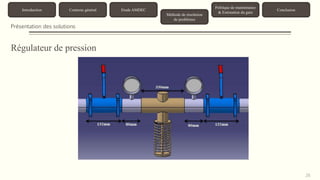

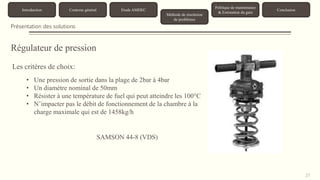

Régulateur de pression
• Une pression de sortie dans la plage de 2bar à 4bar
• Un diamètre nominal de 50mm
• Résister à une température de fuel qui peut atteindre les 100°C
• N’impacter pas le débit de fonctionnement de la chambre à la
charge maximale qui est de 1458kg/h
SAMSON 44-8 (VDS)
Les critères de choix:
28
Introduction Contexte général Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion
Présentation des solutions
Régulateur de pression
29
Introduction Contexte général Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion
Présentation des solutions
Régulateur de pression
30
Introduction Contexte général Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion
Présentation des solutions
Porte de nettoyage dans le conduit d’air:
31
Introduction Contexte général Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion
Présentation des solutions
Porte de nettoyage dans le conduit d’air:
Ventilateur d′air
de combustion
Vers le brûleur
32
Introduction Contexte général Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion

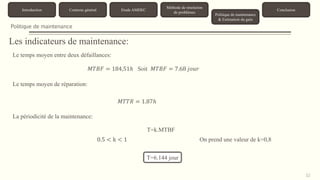

Politique de maintenance
Les indicateurs de maintenance:
Le temps moyen entre deux défaillances:
푀푇퐵퐹 = 184,51ℎ Soit 푀푇퐵퐹 = 7.68 푗표푢푟
Le temps moyen de réparation:
푀푇푇푅 = 1.87ℎ
La périodicité de la maintenance:
T=k.MTBF
0.5 < k < 1 On prend une valeur de k=0,8
T=6.144 jour
33
Introduction Contexte général Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion
Politique de maintenance
Plan de maintenance préventive:
• Les éléments critiques de la méthode AMDEC
• Les indicateurs de maintenance
• Les recommandations du constructeur
• Le retour d’expérience de l’équipe de maintenance
34
Introduction Contexte général Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion
Politique de maintenance
Plan de maintenance préventive: (exemple de la première page du document)
35
Introduction Contexte général Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion

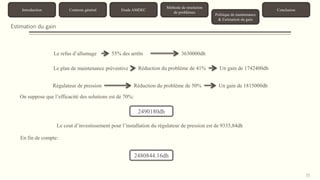

Estimation du gain
Le refus d’allumage 55% des arrêts 3630000dh
Le plan de maintenance préventive Réduction du problème de 41% Un gain de 1742400dh
Régulateur de pression Réduction du problème de 50% Un gain de 1815000dh
Le cout d’investissement pour l’installation du régulateur de pression est de 9335,84dh
En fin de compte:
2480844.16dh
On suppose que l’efficacité des solutions est de 70%:
2490180dh
36
Introduction Contexte général Etude AMDEC
Méthode de résolution
de problèmes
Politique de maintenance
& Estimation du gain
Conclusion

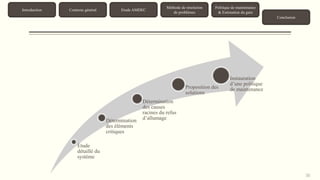

Etude
détaillé du
système
Détermination
des éléments
critiques
Détermination
des causes
racines du refus
d’allumage
Proposition des
solutions
Instauration
d’une politique
de maintenance
MERCI DE VOTRE ATTENTION
37
Présenté par:
M. BARSSA Marouan
Ecole Nationale des Sciences Appliquées de Tétouan
Projet de Fin d’Etudes
Pour l’obtention du diplôme d’ingénieur d’état
En Mécatronique
Fiabilisation et résolution de problèmes
de la chambre à combustion SAACKE
Soutenu devant les membres de jury:
Pr A. BENKADDOUR : Président
Pr M. SANBI : Examinateur
Pr H. SEGHIOUER : Encadrant à l’ENSA
Pr A. HAJJAJI : Membre
Soutenu le: 19/06/2014
Sous le thème

Contenu connexe

Tendances

Soutenance PFE ingénieur génie logiciel
Soutenance PFE ingénieur génie logicielSoutenance PFE ingénieur génie logiciel
Soutenance PFE ingénieur génie logicielSiwar GUEMRI

Soutenance PFE : Mise en place du lean manufacturing au sein d'une unite de p...
Soutenance PFE : Mise en place du lean manufacturing au sein d'une unite de p...Soutenance PFE : Mise en place du lean manufacturing au sein d'une unite de p...
Soutenance PFE : Mise en place du lean manufacturing au sein d'une unite de p...
Noura BELAID

Rapport se stage LEONI BSK
Rapport se stage LEONI BSKRapport se stage LEONI BSK
Rapport se stage LEONI BSKChàimaà Mhjr

présentation soutenance PFE.ppt
présentation soutenance PFE.pptprésentation soutenance PFE.ppt
présentation soutenance PFE.pptMohamed Ben Bouzid

Presentation PFE
Presentation PFEPresentation PFE
Presentation PFE
asma amri

diapo pour soutenance
diapo pour soutenance diapo pour soutenance
diapo pour soutenance
sara h

Rapport PFE | Eolane | Amélioration de la productivité de l'atelier CMS
Rapport PFE | Eolane | Amélioration de la productivité de l'atelier CMSRapport PFE | Eolane | Amélioration de la productivité de l'atelier CMS
Rapport PFE | Eolane | Amélioration de la productivité de l'atelier CMS
Zouhair Boufakri

Projet Fin d'année version finale
Projet Fin d'année version finaleProjet Fin d'année version finale
Projet Fin d'année version finaleHoussem AZZOUZ

Rapport- Conception et réalisation d'une plateforme social learning
Rapport- Conception et réalisation d'une plateforme social learningRapport- Conception et réalisation d'une plateforme social learning
Rapport- Conception et réalisation d'une plateforme social learning
Rouâa Ben Hammouda

Présentation de mon PFE
Présentation de mon PFEPrésentation de mon PFE
Présentation de mon PFE
Nadir Haouari

Présentation PFE: Système de gestion des réclamations et interventions clients
Présentation PFE: Système de gestion des réclamations et interventions clientsPrésentation PFE: Système de gestion des réclamations et interventions clients
Présentation PFE: Système de gestion des réclamations et interventions clients
Mohamed Ayoub OUERTATANI

Lean Manufacturing sur une ligne de conditionnement pharmaceutique
Lean Manufacturing sur une ligne de conditionnement pharmaceutiqueLean Manufacturing sur une ligne de conditionnement pharmaceutique
Lean Manufacturing sur une ligne de conditionnement pharmaceutique
Mouhcine Nahal

Présentation (Mémoire fin étude )
Présentation (Mémoire  fin étude )Présentation (Mémoire  fin étude )
Présentation (Mémoire fin étude )
Ramzi Noumairi

Présentation soutenance
Présentation soutenancePrésentation soutenance
Présentation soutenance
shurongliu

Rapport de projet de fin d'études - SIEMENS 2016
Rapport de projet de fin d'études - SIEMENS 2016Rapport de projet de fin d'études - SIEMENS 2016
Rapport de projet de fin d'études - SIEMENS 2016
Soufiane KALLIDA

Présentation finale
Présentation finalePrésentation finale
Présentation finale
heniBa

Présentation pfe - Etude, conception et réalisation d'une application web de ...
Présentation pfe - Etude, conception et réalisation d'une application web de ...Présentation pfe - Etude, conception et réalisation d'une application web de ...
Présentation pfe - Etude, conception et réalisation d'une application web de ...
Ayoub Mkharbach

Soutenance mémoire de fin d'études
Soutenance mémoire de fin d'étudesSoutenance mémoire de fin d'études
Soutenance mémoire de fin d'études
Fabrice HAUHOUOT

projet de fin d'étude sur l'amélioration du taux de rendement synthétique
projet de fin d'étude sur l'amélioration du taux de rendement synthétiqueprojet de fin d'étude sur l'amélioration du taux de rendement synthétique
projet de fin d'étude sur l'amélioration du taux de rendement synthétique
✅ Bouchra Benmerzouk


Tendances (20)

Soutenance PFE ingénieur génie logiciel
Soutenance PFE ingénieur génie logicielSoutenance PFE ingénieur génie logiciel
Soutenance PFE ingénieur génie logiciel

Soutenance PFE : Mise en place du lean manufacturing au sein d'une unite de p...
Soutenance PFE : Mise en place du lean manufacturing au sein d'une unite de p...Soutenance PFE : Mise en place du lean manufacturing au sein d'une unite de p...
Soutenance PFE : Mise en place du lean manufacturing au sein d'une unite de p...

présentation PFE (2)
présentation PFE (2)présentation PFE (2)
présentation PFE (2)

Rapport se stage LEONI BSK
Rapport se stage LEONI BSKRapport se stage LEONI BSK
Rapport se stage LEONI BSK

présentation soutenance PFE.ppt
présentation soutenance PFE.pptprésentation soutenance PFE.ppt
présentation soutenance PFE.ppt

Presentation PFE
Presentation PFEPresentation PFE
Presentation PFE

diapo pour soutenance
diapo pour soutenance diapo pour soutenance
diapo pour soutenance

Rapport PFE | Eolane | Amélioration de la productivité de l'atelier CMS
Rapport PFE | Eolane | Amélioration de la productivité de l'atelier CMSRapport PFE | Eolane | Amélioration de la productivité de l'atelier CMS
Rapport PFE | Eolane | Amélioration de la productivité de l'atelier CMS

Projet Fin d'année version finale
Projet Fin d'année version finaleProjet Fin d'année version finale
Projet Fin d'année version finale

Rapport- Conception et réalisation d'une plateforme social learning
Rapport- Conception et réalisation d'une plateforme social learningRapport- Conception et réalisation d'une plateforme social learning
Rapport- Conception et réalisation d'une plateforme social learning

Présentation de mon PFE
Présentation de mon PFEPrésentation de mon PFE
Présentation de mon PFE

Présentation PFE: Système de gestion des réclamations et interventions clients
Présentation PFE: Système de gestion des réclamations et interventions clientsPrésentation PFE: Système de gestion des réclamations et interventions clients
Présentation PFE: Système de gestion des réclamations et interventions clients

Lean Manufacturing sur une ligne de conditionnement pharmaceutique
Lean Manufacturing sur une ligne de conditionnement pharmaceutiqueLean Manufacturing sur une ligne de conditionnement pharmaceutique
Lean Manufacturing sur une ligne de conditionnement pharmaceutique

Présentation (Mémoire fin étude )
Présentation (Mémoire  fin étude )Présentation (Mémoire  fin étude )
Présentation (Mémoire fin étude )

Présentation soutenance
Présentation soutenancePrésentation soutenance
Présentation soutenance

Rapport de projet de fin d'études - SIEMENS 2016
Rapport de projet de fin d'études - SIEMENS 2016Rapport de projet de fin d'études - SIEMENS 2016
Rapport de projet de fin d'études - SIEMENS 2016

Présentation finale
Présentation finalePrésentation finale
Présentation finale

Présentation pfe - Etude, conception et réalisation d'une application web de ...
Présentation pfe - Etude, conception et réalisation d'une application web de ...Présentation pfe - Etude, conception et réalisation d'une application web de ...
Présentation pfe - Etude, conception et réalisation d'une application web de ...

Soutenance mémoire de fin d'études
Soutenance mémoire de fin d'étudesSoutenance mémoire de fin d'études
Soutenance mémoire de fin d'études

projet de fin d'étude sur l'amélioration du taux de rendement synthétique
projet de fin d'étude sur l'amélioration du taux de rendement synthétiqueprojet de fin d'étude sur l'amélioration du taux de rendement synthétique
projet de fin d'étude sur l'amélioration du taux de rendement synthétique


Similaire à Présentation soutenance du PFE

Présentation pfe esprit 2012
Présentation pfe esprit 2012Présentation pfe esprit 2012
Présentation pfe esprit 2012
Chedly BEN MENADI

Standard Présentation (2).pptx
Standard Présentation (2).pptxStandard Présentation (2).pptx
Standard Présentation (2).pptx
HelmyAYEDI

presentation-baha-et-ameny.pptx
presentation-baha-et-ameny.pptxpresentation-baha-et-ameny.pptx
presentation-baha-et-ameny.pptx
YassineBoukhzar1

VF_Présentation PFE.pptx
VF_Présentation PFE.pptxVF_Présentation PFE.pptx
VF_Présentation PFE.pptx
Mouloudi1

Présentateur-omicrôn22222dddddddddddddddd
Présentateur-omicrôn22222ddddddddddddddddPrésentateur-omicrôn22222dddddddddddddddd
Présentateur-omicrôn22222dddddddddddddddd
JaouadBoukdour

Université Lean Six Sigma -- Projet Black Belt -- Rémi Bessieu
Université Lean Six Sigma -- Projet Black Belt -- Rémi BessieuUniversité Lean Six Sigma -- Projet Black Belt -- Rémi Bessieu
Université Lean Six Sigma -- Projet Black Belt -- Rémi BessieuXL Formation

Université Lean 6 Sigma - Projet Black Belt - Rémi Bessieu
Université Lean 6 Sigma - Projet Black Belt - Rémi BessieuUniversité Lean 6 Sigma - Projet Black Belt - Rémi Bessieu
Université Lean 6 Sigma - Projet Black Belt - Rémi BessieuXL Formation

Présentation: Fiabilisation d'un analyseur
Présentation: Fiabilisation d'un analyseurPrésentation: Fiabilisation d'un analyseur
Présentation: Fiabilisation d'un analyseurKouwelton Koné

Cours 3 (2022-09-16) Design et Heuristiques .pdf
Cours 3 (2022-09-16) Design et Heuristiques .pdfCours 3 (2022-09-16) Design et Heuristiques .pdf
Cours 3 (2022-09-16) Design et Heuristiques .pdf
FatimaAbbas92

Cuenod catalogue 2012_2013
Cuenod catalogue 2012_2013Cuenod catalogue 2012_2013
Cuenod catalogue 2012_2013
e-genieclimatique

PRESENTATION_SOUTENANCE.pptx
PRESENTATION_SOUTENANCE.pptxPRESENTATION_SOUTENANCE.pptx
PRESENTATION_SOUTENANCE.pptx
ArnaudMONTCHO1

présentation MACHINE DE DECOUPAGE CABLE A GRAND SECTION.pptx
présentation MACHINE DE DECOUPAGE CABLE A GRAND SECTION.pptxprésentation MACHINE DE DECOUPAGE CABLE A GRAND SECTION.pptx
présentation MACHINE DE DECOUPAGE CABLE A GRAND SECTION.pptx
eyabenbrahem1

MAINTENANCE AUTOMOBILE
MAINTENANCE AUTOMOBILEMAINTENANCE AUTOMOBILE
MAINTENANCE AUTOMOBILE
MohammedELattari1

Extraordinaire - Energie - Liege
Extraordinaire - Energie - LiegeExtraordinaire - Energie - Liege
Extraordinaire - Energie - Liege
Infopole1

Système d'allumage
Système d'allumageSystème d'allumage
Système d'allumage
Abdelatif Laghrissi

Design
DesignDesign
Design
Hedi Mohamed

Le générateur 82Sr/82Rb
Le générateur 82Sr/82RbLe générateur 82Sr/82Rb
Le générateur 82Sr/82Rb
Rana Ben Azzouna

PFE_Presentation
PFE_PresentationPFE_Presentation
PFE_PresentationBrahim Sana

Audit_Ènergétiqu de jjgj jgjgj mqjg e.pdf
Audit_Ènergétiqu de jjgj jgjgj mqjg e.pdfAudit_Ènergétiqu de jjgj jgjgj mqjg e.pdf
Audit_Ènergétiqu de jjgj jgjgj mqjg e.pdf
EtudiantFSSM


Similaire à Présentation soutenance du PFE (20)

Présentation pfe esprit 2012
Présentation pfe esprit 2012Présentation pfe esprit 2012
Présentation pfe esprit 2012

Standard Présentation (2).pptx
Standard Présentation (2).pptxStandard Présentation (2).pptx
Standard Présentation (2).pptx

presentation-baha-et-ameny.pptx
presentation-baha-et-ameny.pptxpresentation-baha-et-ameny.pptx
presentation-baha-et-ameny.pptx

VF_Présentation PFE.pptx
VF_Présentation PFE.pptxVF_Présentation PFE.pptx
VF_Présentation PFE.pptx

Présentateur-omicrôn22222dddddddddddddddd
Présentateur-omicrôn22222ddddddddddddddddPrésentateur-omicrôn22222dddddddddddddddd
Présentateur-omicrôn22222dddddddddddddddd

Université Lean Six Sigma -- Projet Black Belt -- Rémi Bessieu
Université Lean Six Sigma -- Projet Black Belt -- Rémi BessieuUniversité Lean Six Sigma -- Projet Black Belt -- Rémi Bessieu
Université Lean Six Sigma -- Projet Black Belt -- Rémi Bessieu

Université Lean 6 Sigma - Projet Black Belt - Rémi Bessieu
Université Lean 6 Sigma - Projet Black Belt - Rémi BessieuUniversité Lean 6 Sigma - Projet Black Belt - Rémi Bessieu
Université Lean 6 Sigma - Projet Black Belt - Rémi Bessieu

Présentation: Fiabilisation d'un analyseur
Présentation: Fiabilisation d'un analyseurPrésentation: Fiabilisation d'un analyseur
Présentation: Fiabilisation d'un analyseur

Cours 3 (2022-09-16) Design et Heuristiques .pdf
Cours 3 (2022-09-16) Design et Heuristiques .pdfCours 3 (2022-09-16) Design et Heuristiques .pdf
Cours 3 (2022-09-16) Design et Heuristiques .pdf

Cuenod catalogue 2012_2013
Cuenod catalogue 2012_2013Cuenod catalogue 2012_2013
Cuenod catalogue 2012_2013

PRESENTATION_SOUTENANCE.pptx
PRESENTATION_SOUTENANCE.pptxPRESENTATION_SOUTENANCE.pptx
PRESENTATION_SOUTENANCE.pptx

présentation MACHINE DE DECOUPAGE CABLE A GRAND SECTION.pptx
présentation MACHINE DE DECOUPAGE CABLE A GRAND SECTION.pptxprésentation MACHINE DE DECOUPAGE CABLE A GRAND SECTION.pptx
présentation MACHINE DE DECOUPAGE CABLE A GRAND SECTION.pptx

MAINTENANCE AUTOMOBILE
MAINTENANCE AUTOMOBILEMAINTENANCE AUTOMOBILE
MAINTENANCE AUTOMOBILE

Extraordinaire - Energie - Liege
Extraordinaire - Energie - LiegeExtraordinaire - Energie - Liege
Extraordinaire - Energie - Liege

Système d'allumage
Système d'allumageSystème d'allumage
Système d'allumage

Design
DesignDesign
Design

Le générateur 82Sr/82Rb
Le générateur 82Sr/82RbLe générateur 82Sr/82Rb
Le générateur 82Sr/82Rb

PFE_Presentation
PFE_PresentationPFE_Presentation
PFE_Presentation

presentation PFE
presentation PFEpresentation PFE
presentation PFE

Audit_Ènergétiqu de jjgj jgjgj mqjg e.pdf
Audit_Ènergétiqu de jjgj jgjgj mqjg e.pdfAudit_Ènergétiqu de jjgj jgjgj mqjg e.pdf
Audit_Ènergétiqu de jjgj jgjgj mqjg e.pdf


Dernier

02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...
02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...
02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...
Institut de l'Elevage - Idele

03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...
03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...
03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...
Institut de l'Elevage - Idele

QCM de révision pour la haute qualité.pdf
QCM de révision pour la haute qualité.pdfQCM de révision pour la haute qualité.pdf
QCM de révision pour la haute qualité.pdf
ffffourissou

PROVINLAIT - Bâtiment et bien-être estival
PROVINLAIT - Bâtiment et bien-être estivalPROVINLAIT - Bâtiment et bien-être estival
PROVINLAIT - Bâtiment et bien-être estival
idelewebmestre

05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait
05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait
05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait
Institut de l'Elevage - Idele

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024
idelewebmestre

Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Daniel Bedard

SRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdfSRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdf
Henri Gomez

S210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermiqueS210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermique
ALIIAE

Alternative - Complément au Tramway et 3 ème lien de la ville de Quebec (PDF)
Alternative - Complément au Tramway  et 3 ème lien de la ville de Quebec (PDF)Alternative - Complément au Tramway  et 3 ème lien de la ville de Quebec (PDF)
Alternative - Complément au Tramway et 3 ème lien de la ville de Quebec (PDF)
Daniel Bedard

01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...
01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...
01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...
Institut de l'Elevage - Idele

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf
idelewebmestre

04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...
04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...
04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...
Institut de l'Elevage - Idele


Dernier (13)

02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...
02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...
02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...

03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...
03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...
03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...

QCM de révision pour la haute qualité.pdf
QCM de révision pour la haute qualité.pdfQCM de révision pour la haute qualité.pdf
QCM de révision pour la haute qualité.pdf

PROVINLAIT - Bâtiment et bien-être estival
PROVINLAIT - Bâtiment et bien-être estivalPROVINLAIT - Bâtiment et bien-être estival
PROVINLAIT - Bâtiment et bien-être estival

05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait
05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait
05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024

Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...

SRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdfSRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdf

S210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermiqueS210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermique

Alternative - Complément au Tramway et 3 ème lien de la ville de Quebec (PDF)
Alternative - Complément au Tramway  et 3 ème lien de la ville de Quebec (PDF)Alternative - Complément au Tramway  et 3 ème lien de la ville de Quebec (PDF)
Alternative - Complément au Tramway et 3 ème lien de la ville de Quebec (PDF)

01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...
01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...
01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf

04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...
04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...
04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...


Présentation soutenance du PFE

  • 1. Présenté par: M. BARSSA Marouan Ecole Nationale des Sciences Appliquées de Tétouan Projet de Fin d’Etudes Pour l’obtention du diplôme d’ingénieur d’état En Mécatronique Fiabilisation et résolution de problèmes de la chambre à combustion SAACKE Soutenu devant les membres de jury: Pr A. BENKADDOUR : Président Pr M. SANBI : Examinateur Pr H. SEGHIOUER : Encadrant à l’ENSA Pr A. HAJJAJI : Membre Soutenu le: 19/06/2014 Sous le thème
  • 2. 2 1 Introduction PLAN 2 Contexte général 3 Etude AMDEC 4 Méthode de résolution de problèmes 5 Politique de maintenance & Estimation du gain 6 Conclusion
  • 3. 3 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion
  • 4.  OCP: Office Chérifien des Phosphates;  Date de création: Le 07 août 1920;  Statut juridique: S.A. Société Anonyme à partir de 2008;  Chiffre d’affaire: 8,6 milliard de dollars en 2013. 4 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Site d’extraction Khouribgha Youssoufia Bengurir Boucraà Pole d’exploitation Pole de Jorf Lasfar Pole de Safi Organisme d’accueil
  • 5. 5 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Organisme d’accueil Pole de Safi Infrastructure portuaire Maroc Chimie Maroc Phosphore I Maroc Phosphore II L’acide phosphorique L’acide sulfurique Les engrais: TSP Les compléments alimentaires: MCP Service génie civil Service gestion de stock et approvisionnement Service d’optimisation et d’externalisation Service mécanique Service électrique et régulation
  • 6. 6 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Processus de production
  • 7. 7 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Le manque à gagner Le système de chauffage intitulé «La chambre à combustion »  La chambre à combustion a connu durant l’année 2013: 88h d’arrêts  Une production de 60% de la capacité globale donne un flux de 15t/h  Le prix du MCP est évalué à 5000dh/t On finit avec un manque à gagner de: 6600000dh
  • 8. 8 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Présentation du système
  • 9. 9 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Présentation du système Circuit d’air de dilution Viseur de flamme Allumeur de la petite flamme Brûleur (coupelle rotative ) Circuit fuel Circuit d’air de combustion
  • 10. 10 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Présentation du système L’automatisation de la chambre à combustion:  Schneider TSX57  Se@vis ECO Les boucles de régulation de la chambre à combustion:  Boucle de régulation du rapport air/fuel  Boucle de régulation de la dépression de la chambre  Boucle de régulation de la température de la chambre  Boucle de régulation de la température de fuel
  • 11. 11 Initiation Analyse fonctionnelle Analyse AMDEC Synthèse Définition du problème étudié et la formation d’équipe de travail La maitrise du système Evaluation de la criticité Détermination des éléments critiques Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion
  • 12. 12 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Le problème majeur Pareto pour la fréquence des arrêts Pareto pour la durée des arrêts Le refus d’allumage
  • 13. Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Analyse fonctionnelle 13 Analyse du besoin A qui ? Sur quoi ? Pourquoi faire ? Chambre à combustion Complément alimentaire MCP Chauffage du produit (MCP) Rapport air/fuel
  • 14. Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Analyse fonctionnelle 14 Analyse des fonctions de service FC 2 FC 3 Chambre à combustion Circuit d’air Viseur de flamme Brûleur Circuit fuel Allumeur de la petite flamme Automate programmable FC 1 FC 6 FC 5 FC 4
  • 15. Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Analyse fonctionnelle 15 Analyse des fonctionnes techniques Générer une masse de chaleur Brûleur Circuit d’air Circuit fuel Coupelle rotative Allumeur de la petite flamme Contrôle de flamme Moteur électrique Pulvérisateur Transfo d’allumage Gaz de propane Viseur de flamme Détecteur de flamme Ventilateur d’air Régulation d’air Turbine Moteur électrique Filtre Volet de régulation Instruments de mesure Température de fuel Débit et pression de fuel Régulation de fuel Echangeur Vapeur/fuel Câble de traçage Pompe de fuel Vanne régulatrice Deux vannes de sécurité Instruments de mesure
  • 16. Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Tableau AMDEC AMDEC-Moyen Analyse des Modes de Défaillance de leurs Effets et de leurs Criticités Service électrique & Système: Chambre à combustion Phase de fonctionnement : Démarrage régulation Secteur: Engrais (Compléments alimentaire ) Elément Fonction Mode de défaillance Cause Effet Détection Criticité G F D C Coupelle rotative Pulvériser le fuel Mauvaise pulvérisation Usure Refus d’allumage IHM 4 2 2 16 Viseur de flamme Détecter la présence de la flamme Mauvaise détection de la flamme Problème du photocellule Refus d’allumage IHM 4 2 1 8 Vanne régulatrice Réguler le débit de fuel Mauvaise position Blocage Refus d’allumage IHM 4 3 1 12 Volet de régulation Réguler le débit d’air Mauvaise position Blocage Refus d’allumage IHM 4 2 1 8 16
  • 17. Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Synthèse 17 • La coupelle rotative • La vanne régulatrice de fuel • Le viseur de flamme • Les volets d’air de combustion et d’air primaire
  • 18. 18 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion La méthode
  • 19. 19 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Reformulation du phénomène (QQOQCP) • Quoi ? • Quand ? • où ? • Qui ? 25 20 15 10 5 0 Catégorie 1 Poste 1 Poste 2 Poste 3
  • 20. 20 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Reformulation du phénomène • Comment ? • Par quelle manière? D'où provient la mauvaise combustion?
  • 21. 21 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Les écarts de fonctionnement N° Condition de fonctionnement Valeur tolérées Valeurs mesurées Evaluation 1 Température de fuel entrée bruleur 80°C à 110 °C 77°C X 2 Température de fuel entrée réchauffeur 80°C à 110°C 100° V 3 Débit d’air de combustion 12146 푚3/ℎ 10265푚3/ℎ X 4 Pression de fuel 2 à 4bar 5.9 bar X 6 Position d’allumage vanne de fuel 21% 21% V 7 Position d’allumage volet d’air primaire 35% 36% V 8 Position d’allumage volet d’air de combustion 10% 11% V 9 Position de balayage volet d’air primaire 100% 96% V 12 Température de la vapeur 100 °C 90 °C V 15 Rapport air fuel 15 9.17 X 17 Pression de gaz de propane 10 à 40 mbar 30 mbar V 18 Etat des filtres Encrassés X 19 Etat de l’accrocheur de flamme Encrassé X  Chute de température de fuel  Chute de débit d’air de combustion  Rapport air/fuel n’est pas respecté  Surpression de fuel  Problème de la poussière encrassée
  • 22. 22 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion L’analyse 5 Pourquoi
  • 23. 23 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Les causes racines • Manque de maintenance systématique • Le milieu très poussiéreux • Pompe de fuel surdimensionnée • Problème dans la régulation PID • Le conduit d’air de combustion est inaccessible pour le nettoyage • Absence d’une check-list de démarrage
  • 24. 24 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Propositions • Installation d’un régulateur de pression • Changement de la pompe de fuel • Agir sur le PID • Elaboration d’un plan de maintenance préventive • Elaboration d’une check-list de démarrage • Création d’une porte de nettoyage sur le conduit d’air de combustion
  • 25. 25 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Actions et contre-mesures Choix des solutions: • Matrice de priorisation • Matrice de décision Les solutions retenues: • Elaboration d’une check-list de démarrage • Elaboration d’un plan de maintenance préventive • Installation d’un régulateur de pression • Création d’une porte de nettoyage sur le conduit d’air de combustion
  • 26. 26 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Présentation des solutions La check-list de démarrage • Le brûleur • Circuit fuel • Circuit d’air de combustion
  • 27. 27 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Présentation des solutions Régulateur de pression • Une pression de sortie dans la plage de 2bar à 4bar • Un diamètre nominal de 50mm • Résister à une température de fuel qui peut atteindre les 100°C • N’impacter pas le débit de fonctionnement de la chambre à la charge maximale qui est de 1458kg/h SAMSON 44-8 (VDS) Les critères de choix:
  • 28. 28 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Présentation des solutions Régulateur de pression
  • 29. 29 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Présentation des solutions Régulateur de pression
  • 30. 30 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Présentation des solutions Porte de nettoyage dans le conduit d’air:
  • 31. 31 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Présentation des solutions Porte de nettoyage dans le conduit d’air: Ventilateur d′air de combustion Vers le brûleur
  • 32. 32 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Politique de maintenance Les indicateurs de maintenance: Le temps moyen entre deux défaillances: 푀푇퐵퐹 = 184,51ℎ Soit 푀푇퐵퐹 = 7.68 푗표푢푟 Le temps moyen de réparation: 푀푇푇푅 = 1.87ℎ La périodicité de la maintenance: T=k.MTBF 0.5 < k < 1 On prend une valeur de k=0,8 T=6.144 jour
  • 33. 33 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Politique de maintenance Plan de maintenance préventive: • Les éléments critiques de la méthode AMDEC • Les indicateurs de maintenance • Les recommandations du constructeur • Le retour d’expérience de l’équipe de maintenance
  • 34. 34 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Politique de maintenance Plan de maintenance préventive: (exemple de la première page du document)
  • 35. 35 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Estimation du gain Le refus d’allumage 55% des arrêts 3630000dh Le plan de maintenance préventive Réduction du problème de 41% Un gain de 1742400dh Régulateur de pression Réduction du problème de 50% Un gain de 1815000dh Le cout d’investissement pour l’installation du régulateur de pression est de 9335,84dh En fin de compte: 2480844.16dh On suppose que l’efficacité des solutions est de 70%: 2490180dh
  • 36. 36 Introduction Contexte général Etude AMDEC Méthode de résolution de problèmes Politique de maintenance & Estimation du gain Conclusion Etude détaillé du système Détermination des éléments critiques Détermination des causes racines du refus d’allumage Proposition des solutions Instauration d’une politique de maintenance
  • 37. MERCI DE VOTRE ATTENTION 37
  • 38. Présenté par: M. BARSSA Marouan Ecole Nationale des Sciences Appliquées de Tétouan Projet de Fin d’Etudes Pour l’obtention du diplôme d’ingénieur d’état En Mécatronique Fiabilisation et résolution de problèmes de la chambre à combustion SAACKE Soutenu devant les membres de jury: Pr A. BENKADDOUR : Président Pr M. SANBI : Examinateur Pr H. SEGHIOUER : Encadrant à l’ENSA Pr A. HAJJAJI : Membre Soutenu le: 19/06/2014 Sous le thème
