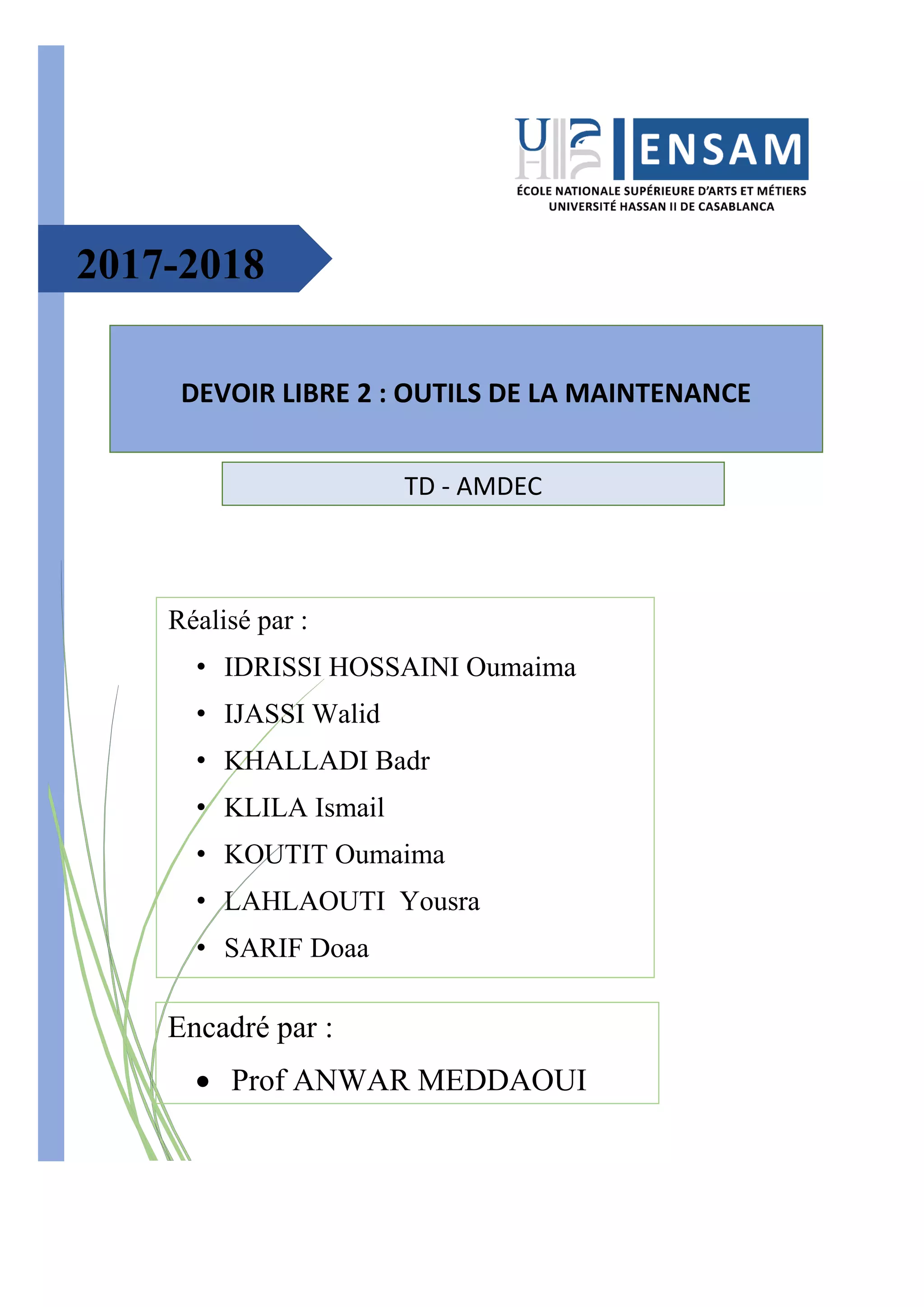

1. DEVOIR LIBRE 2 : OUTILS DE LA MAINTENANCE
Réalisé par :
• IDRISSI HOSSAINI Oumaima
• IJASSI Walid
• KHALLADI Badr
• KLILA Ismail
• KOUTIT Oumaima
• LAHLAOUTI Yousra
• SARIF Doaa
Encadré par :
 Prof ANWAR MEDDAOUI
2017-2018
TD - AMDEC

2. INTRODUCTION
Le but de ce devoir est de mettre en pratique nos connaissances du cours de l’AMDEC
(Analyse des Modes de Défaillances, de leurs Effets et de leur Criticité, et ce en réalisant l’étude
AMDEC des équipements lies à un ventilateur industriel. Cette étude permettra de mieux
appréhender les risques de défaillances, et ainsi de les éviter en mettant en place une
maintenance préventive plus efficace et un diagnostic de pannes plus rapide.
Cette étude entre dans le cadre des outils de maintenance afin de mieux assimiler nos acquis
dans cet élément.
Le travail demandé consiste en deux questions générales :
 Question 1 : Réalisation de l’étude AMDEC du ventilateur, moteur et courroie étudiés.
 Question 2 : Mise en place d’un Plan d’Action d’amélioration.
PRESENTATION DE LA METHDOE
L’analyse des modes de défaillances, de leurs effets et de leur criticité, communément
connue sous l’abréviation A.M.D.E.C, est une méthode qui permet de connaitre comment un
composant/organe pourrait cesser de remplir sa fonction et quelles en seraient les conséquences
sur le produit fabriqué, sur la production et sur la sécurité du personnel et des biens. Elle consiste
à un examen critique de la conception et de l’exploitation dans un but de garantir la sécurité, la
fiabilité, la maintenabilité et la disponibilité de l’équipement. L’A.M.D.E.C appliquée à un
moyen de production en cours d’exploitation a pour objectif l’analyse des défaillances ayant
pour conséquence l’altération de la performance du dispositif de production.
La logique de l’A.M.D.E.C se résume aux quatre questions suivantes :
 Qu’est ce qui pourrait aller mal ?
 Quelles pourraient être les causes ?
 Quels pourraient être les effets ?
 Comment faire pour voir ça ?
La réponse à ces questions constitue la clé de notre A.M.D.E.C.

3. Présentation du problème
ETUDE D'AMDEC D'UN VENTILATEUR INDUSTRIEL
La maintenance d’un équipement critique pour une manufacture se doit d'être rigoureuse, Il
est donc souhaitable de contrôler au lieu de subir les pannes imprévues. Ces pannes peuvent
amener une augmentation des coûts de maintenance, des dangers pour les travailleurs ou un
arrêt de production. Afin de faire une bonne maintenance, il faut bien connaître notre
équipement ainsi que les différents modes de défaillances. Il est possible par la suite de
déterminer les causes probables des bris et d'en évaluer l'impact sur l'environnement. La
méthode adaptée à ce contexte est L'AMDEC.
Utilité du ventilateur
Le ventilateur de recirculation du four sert à réchauffer l'air et à la renvoyer au-dessus du four.
Le four de traitement sert à la cuisson de la couche de peinture déposée par électrodéposition.
La cuisson se fait pendant 20 minutes à 210°C. Une étape importante du procédé de
fabrication est la peinture des plaques de tôles pour les sécheuses. Le département étudié est
celui de la peinture, en particulier le four. Ce four sert à cuire les feuilles de métal qui ont été
enduite de la couche de fond. Cette couche permet de combattre la rouille, le détergent et
l'humidité rencontrés dans les électroménagers. Les plaques de métal doivent être
complètement sèches‘ a la sortie du four afin de passer à la peinture en poudre
Analyse AMDEC
