Soutenance de
            stage d’ingénieur
Déploiement des bonnes pratiques d’organisation de l’Atelier Yéti

Développement du système de suivi de production




                                                        Shurong LIU
                                               Promotion 2008/2010
                                                         15/09/2011

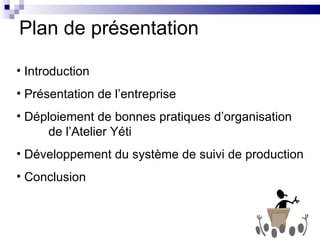

Plan de présentation

• Introduction
• Présentation de l’entreprise
• Déploiement de bonnes pratiques d’organisation
     de l’Atelier Yéti
• Développement du système de suivi de production
• Conclusion

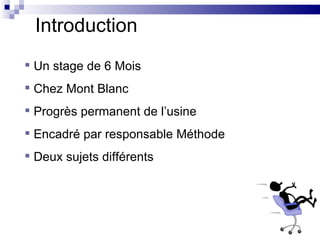

Introduction
 Un stage de 6 Mois
 Chez Mont Blanc
 Progrès permanent de l’usine
 Encadré par responsable Méthode
 Deux sujets différents

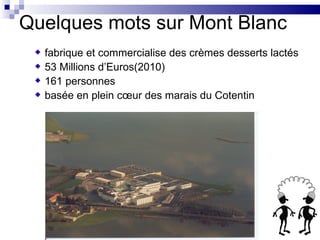

Quelques mots sur Mont Blanc
  fabrique et commercialise des crèmes desserts lactés
  53 Millions d’Euros(2010)
  161 personnes
  basée en plein cœur des marais du Cotentin

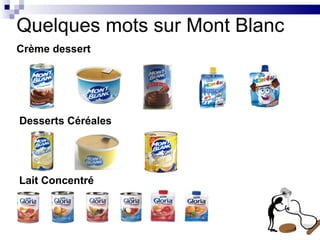

Quelques mots sur Mont Blanc
Crème dessert




Desserts Céréales




Lait Concentré

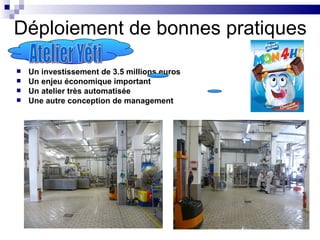

Déploiement de bonnes pratiques
   Un investissement de 3.5 millions euros
   Un enjeu économique important
   Un atelier très automatisée
   Une autre conception de management
Déploiement de bonnes pratiques
 Objectifs
    s’assurer le bon déroulement de production au
     démarrage
    donner perspective d’amélioration continue
    faire de l’atelier un pilote

Méthode adoptée: 5S et management visuel




Management Visuel: définir un environnement s'appuyant sur des

                   méthodes et des outils visuels

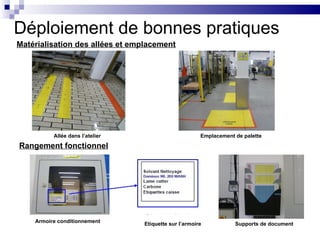

Déploiement de bonnes pratiques
Matérialisation des allées et emplacement




          Allée dans l’atelier                         Emplacement de palette

Rangement fonctionnel




    Armoire conditionnement      Etiquette sur l’armoire           Supports de document

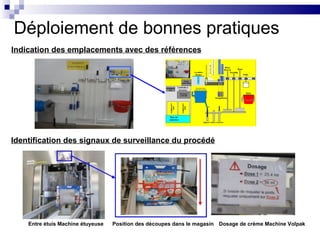

Déploiement de bonnes pratiques
Indication des emplacements avec des références




Identification des signaux de surveillance du procédé




    Entre étuis Machine étuyeuse   Position des découpes dans le magasin Dosage de crème Machine Volpak

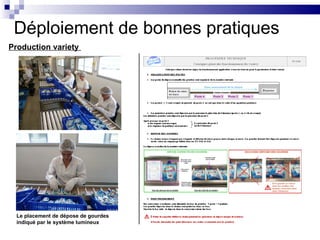

Déploiement de bonnes pratiques
Production variety




  Le placement de dépose de gourdes
  indiqué par le système lumineux

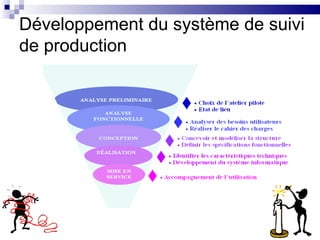

Développement du système de suivi
de production

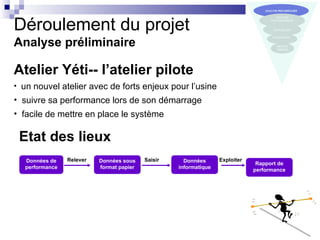

Déroulement du projet
Analyse préliminaire

Atelier Yéti-- l’atelier pilote
• un nouvel atelier avec de forts enjeux pour l’usine
• suivre sa performance lors de son démarrage
• facile de mettre en place le système

 Etat des lieux
  Données de    Relever   Données sous    Saisir     Données      Exploiter
                                                                               Rapport de
  performance             format papier            informatique               performance
Déroulement du projet

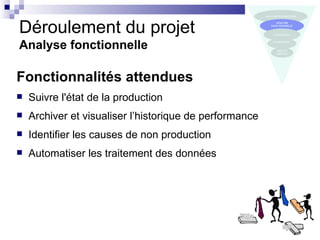

Analyse fonctionnelle

Fonctionnalités attendues
   Suivre l'état de la production
   Archiver et visualiser l’historique de performance
   Identifier les causes de non production
   Automatiser les traitement des données
Déroulement du projet

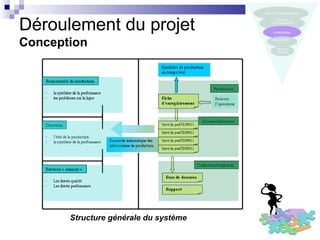

Conception




       Structure générale du système
Déroulement du projet
Réalisation- Définition des aspects techniques

 Indicateur principale - TRS
                    Les composants du TRS




     Source Afnor : Norme 60 – 182

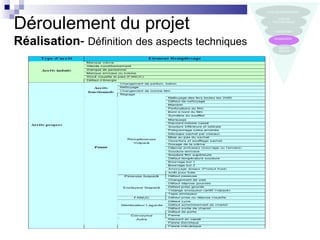

Déroulement du projet
Réalisation- Définition des aspects techniques
Déroulement du projet
Réalisation- Définition des aspects techniques




    Méthode de la machine équivalente
       IN                                   OUT
                     M Equivalent


  TRS = Quantité OUT bonne / Quantité théorique
  TRS Moyen =TRS C1 x TRS C2
 Quantité théorique=(temps requis –temps d’arrêts fonctionnels)*cadence*TRS obj

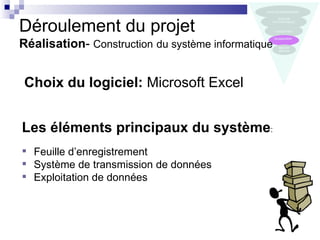

Déroulement du projet
Réalisation- Construction du système informatique


Choix du logiciel: Microsoft Excel


Les éléments principaux du système:
 Feuille d’enregistrement
 Système de transmission de données
 Exploitation de données
Déroulement du projet
Réalisation- Construction du système informatique

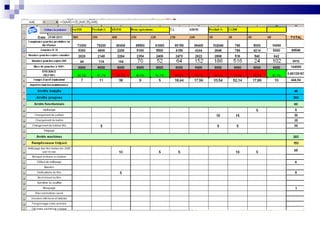

Feuille d’enregistrement
   sert à recueillir de l’ensemble des
    données
        Automatiser le calcul
        Protéger l’écriture

        Contrôler saisie numérique

        Ajouter un commentaire

        Sécuriser les données
Déroulement du projet
Réalisation- Construction du système informatique

Système de transmission de données
   réalise la transmission automatique de données de
    saisie jusqu’à la base de données
Déroulement du projet
    Réalisation- Construction du système informatique

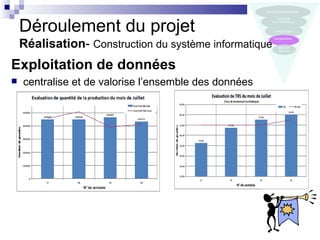

Exploitation de données
   centralise et de valorise l’ensemble des données

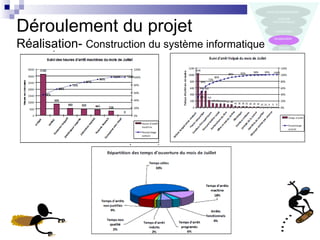

Déroulement du projet
Réalisation- Construction du système informatique

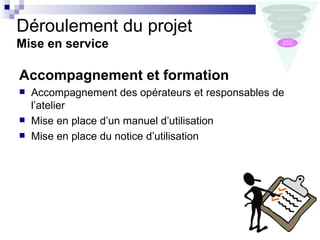

Déroulement du projet
Mise en service

Accompagnement et formation
   Accompagnement des opérateurs et responsables de
    l’atelier
   Mise en place d’un manuel d’utilisation
   Mise en place du notice d’utilisation

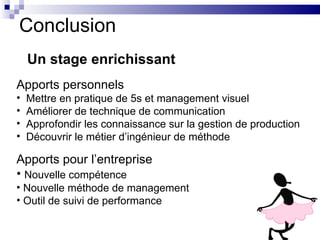

Conclusion
    Un stage enrichissant
Apports personnels
•   Mettre en pratique de 5s et management visuel
•   Améliorer de technique de communication
•   Approfondir les connaissance sur la gestion de production
•   Découvrir le métier d’ingénieur de méthode

Apports pour l’entreprise
• Nouvelle compétence
• Nouvelle méthode de management
• Outil de suivi de performance

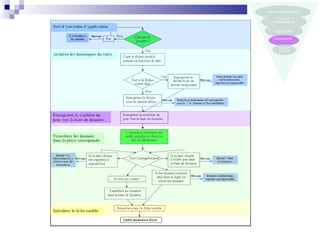

Présentation soutenance
