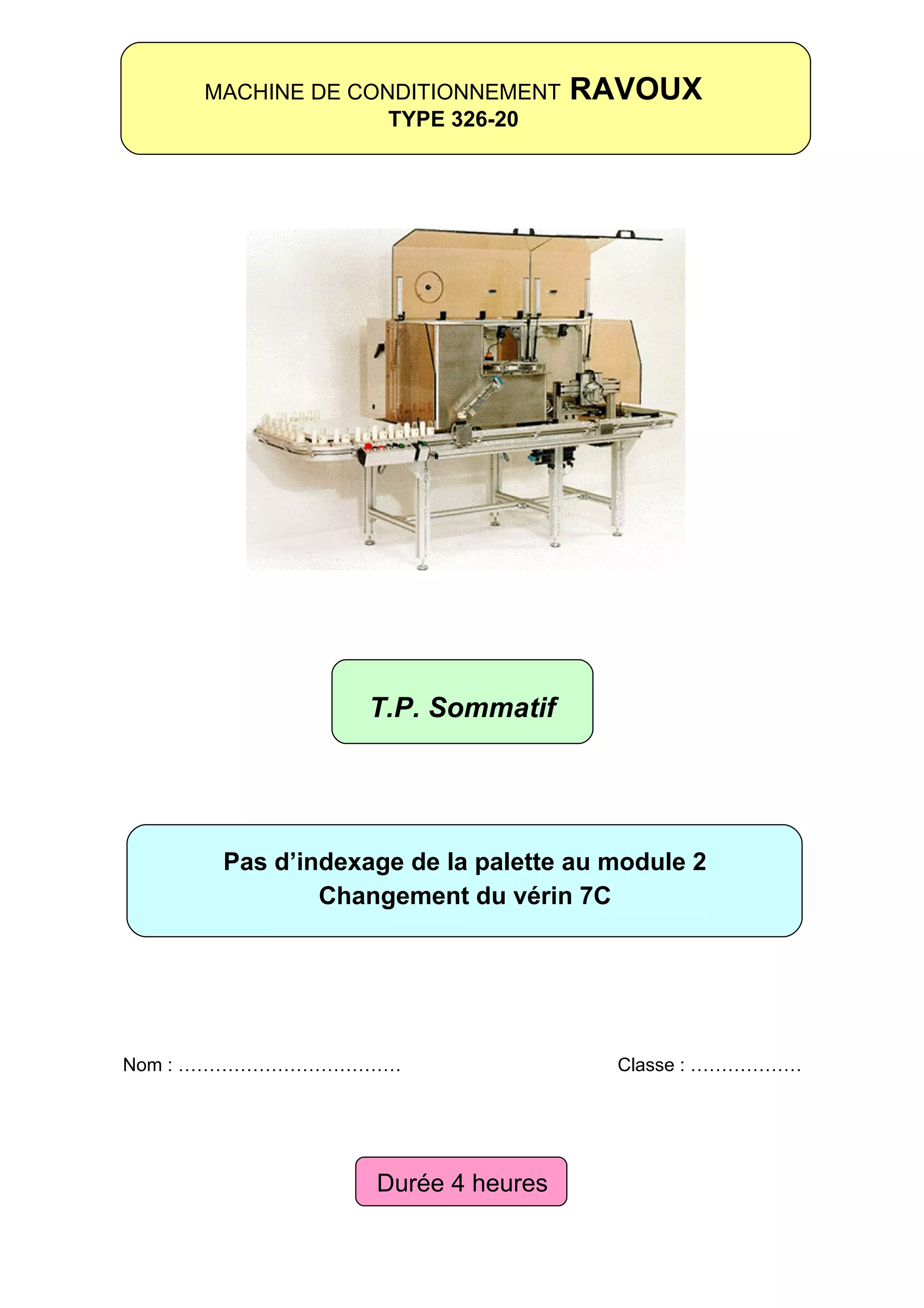

MACHINE DE CONDITIONNEMENT    RAVOUX
                   TYPE 326-20




                  T.P. Sommatif




      Pas d’indexage de la palette au module 2
              Changement du vérin 7C




Nom : ………………………………                    Classe : ………………




                  Durée 4 heures
Discipline               Nom :
      FICHE CONTRAT                                                                                       Date :                              FC n° 1
                                                 MSMA                     Classe :   BAC PRO


      Support technique :                               Problème posé :                                            Objectif professionnel :

         RAVOUX                        Pas d’indexage de la palette au module 2.                             Changement du vérin 7C.




                Ressources (on donne)                               Performances(on demande)                         Indicateur d’évaluation (on exige)

    Dossier technique.                                Identifier le composant.                              Poste de travail rangé.
    Système réel.                                                                                            Questionnaire rempli.
    Extraits catalogues constructeur                  Remplir le bon de commande.                           Bon de commande rempli.
    Appareils de mesure, contrôle, outillage.                                                                Fiche de procédure remplie.
    Procédure de consignation.                        Exécuter le changement du vérin 7C.                   Rapport d’intervention rempli.
    Fiche de procédure de démontage.                                                                         Temps respecté.
    Fiche de rapport d’intervention                   Compléter le rapport d’intervention.                  Intervention réalisée.
    Questionnaire.                                                                                           Conditions de sécurité respectées.
    Bon de commande.                                  Compléter la fiche procédure de remontage.
    G.M.A.O.
    Temps alloué : 4 h.
    Autres :………………….




Risque de dommage pour le matériel :                  Energie                                  Notation                              Evaluation
             -2 points
                                        Electrique           Pneumatique                                                      Objectif atteint
Danger de blessure d’une personne :
             -5 points                  Hydraulique  Mécanique                                      / 20                      Objectif non atteint
FICHE DE GUIDANCE DE                                 Discipline                     Classe
                                                                                                     FG n° 1
L’ACTIVITE FORMATRICE                                MSMA                        BAC PRO

                Thème : RAVOUX                                Pas d’indexage de la palette au module 2.
Phase   Durée            Objectifs et Tâches intermédiaires                Documents          Matériels - Moyens

                                                                                                 Système
 1       15’       Identifier le composant défaillant 7C                      DR
                                                                                             Dossier technique




                                                Stop professeur


 2       15’          Remplir le bon de commande.                          FP 3 - DR




                                                Stop professeur


                   Vérifier la consignation du système.                                          Outillage
 3      1h30                                                               FP 1 - DR
                                                                                                 Système
                           Déposer le système.




                                                Stop professeur


                        Reposer le composant.                                                    Outillage
 4      1h30                                                               FP 2 - DR
                      Compléter la fiche procédure.                                              Système




                                                Stop professeur


                         - Déconsigner le système.
                    - Réaliser les essais du module 2 en
 5       30’                    mode manuel.                               FP 4 - DR              Système
                         - Reconsigner le système.
                  - Compléter le rapport d’intervention.




                                                Stop professeur
Discipline                  Classe
      FICHE PROCEDURE                                                                           FP n° 1
                                                      MSMA                      BAC PRO

                 Support technique :                                       Procédure de :
                     RAVOUX                                             Démontage du vérin 7C
N°     TACHE ou ACTION             LOCALISATION                OUTILS           DOC.        DONNEES

                                       Armoire de              Cadenas       Consignation
 1   Consigner le système              commande              signalisation   d’un système

        Lever le capot du
 2                                      Système                    Manuel
           module 2
      Desserrer et lever le       Au fond du module         Clé six pans 4
 3
        plexiglas brun                    2                    Manuel
                                      A gauche de
       Démonter le rail de            l’armoire de
 4                                                            Clé de 13
      guidage du système           commande : près
                                     du moteur M1
      Déplacer la planche
 5                                                                 Manuel
           blanche
      Retirer la plaque de         Derrière le doigt
 6                                                          Clé six pans 5
           protection               d’indexation

      Démonter le capteur                                                                   Attention au
 7                                      Module 2             2 clés de 17
             S6                                                                               capteur

      Déconnecter le vérin
 8                                      Module 2                   Manuel
             7C
        Desserrer le bloc
 9                                      Module 2                   Manuel
          d’indexage
      Retirer la pièce de       Entre le bloc               Jet en bronze                    Pas de
10
     maintien (cale pentée) d’indexage et le rail               maillet                      marteau

      Démonter la longue          Sous les modules 1
11                                                          Clé six pans 4
       planche blanche                   et 2

          Retirer le bloc                                                                     Le sous
12                                                                 Manuel
           d’indexage                                                                        ensemble

                                       Sous le bloc
13    Démonter la plaque               d’indexage
                                                              Clé de 17


14   Démonter le vérin 7C          Bloc d’indexage         Clés six pans 4

                                                           Clé à fourche 8
15     Démonter le doigt           Tige du vérin 7C
                                                                et 10
Observations :
Discipline              Classe
      FICHE PROCEDURE                                                               FP n° 2
                                              MSMA                  BAC PRO
                 Support technique :                           Procédure de :
                     RAVOUX                                 Remontage du vérin 7C
N°     TACHE ou ACTION             LOCALISATION        OUTILS       DOC.       DONNEES

 1




Observations :
Maintenance des Systèmes Mécaniques Automatisés


                    Bon N°

             Date                Intervenant
                                                      FICHE PROCEDURE




         Prix unitaire            Prix total
                                                  MSMA
                                                                   Discipline
                                                                   Classe

                                                  BAC PRO




          Total HT

            TVA
                                                      FP n° 3




          Prix TTC
Constructeur
                                                              Demandeur
                                                              Zone d’atelier




                                                                                   Référence
 Lycée Polyvalent de Charenton Le Pont


                                            BON DE COMMANDE




                                                                                   Caractéristique
                                                              Type




                                                                                                                                                         Observations :
                                                                                   Désignation
                                                              Marque




                                                                                   Repère
                                                              Système




                                                                                   Nb




                                                                                                                    Discipline                  Classe
                                         FICHE PROCEDURE                                                                                                                      FP n° 4
                                                                                                                    MSMA                     BAC PRO

                                                                                                 RAPPORT D’INTERVENTION

Date :                                                                                                                                  Nom :
Système :                                                                                                                               Bac Pro MSMA


Gestion du temps :
                                         Début de l’intervention :                                   /     /               Fin de l’intervention :        /               /
Information :

Anomalie d’origine :                                                           Elec [ ]                  Méca [ ]      Hydrau [ ]          Pneu [ ]                   Sécu [ ]
Type de défaillance :         Totale [ ]                Partielle [ ]

Cause de l’anomalie :
    Usure normale [ ]               Défaut fabrication [ ]              Erreur manœuvre [ ]
    Défaut préventif [ ]            Rénovation [ ]                      Modernisation [ ]

Diagnostic :
                         Hypothèses :
1)                                 2)                                   3)

4)                                  5)                                  6)

                         Mesures :
         Elec [ ]       Méca [ ]   Hydrau [ ]            Pneu [ ]                Autres [ ]

Type d’intervention :

      Réglage [ ]                   Dépannage [ ]                       Réparation [ ]

      Reconstruction [ ]            Rénovation [ ]

Décision :

      Eléments commandés [ ]                    Bon de commande N°
      Eléments usinés [ ]                       Dessin N°
      Eléments rénovés [ ]                      Dessin N°

Essai

      Fonctionnement          OUI [ ]                   NON [ ]

     FICHE D’EVALUATION                         Discipline                    Classe
                                                                                          FE n° 1
        INTERMEDIAIRE                           MSMA                         BAC PRO

                    Nom :
BPn M.S.M.A.

                                                                                          BARÈME
                        Intervention sur PARTIE OPÉRATIVE d’un système mécanique automatisé _ Durée : 4 heures.
Principe d’évaluation binaire : Pour chacune des compétences ci-dessous, si le travail du candidat est satisfaisant, entourer la note
maximale et cocher la case située sur la même ligne que cette note. Dans le cas où le candidat commettrait l’une des erreurs formulées,
cocher la case à gauche de l’erreur constatée, et entourer la note 0.

  RESSOURCES                                                                     INDICATEURS D’ÉVALUATION                                                                                       Note
                                                                                                                                                                                                 s
 - Système              DÉPOSER, DÉMONTER (C33)

 - Demande              L’OPÉRATION DE DÉMONTAGE, AVANT ÉCHANGE, EST RÉALISÉE CORRECTEMENT.........................                                                                            2 ou 0
  d’intervention
                            pièce détériorée                                                                mauvaise organisation du poste de travail
                            utilisation des outils mal adaptée
 - Dossier technique
                        REMONTER, REPOSER (C33)
 - Gamme
  d’intervention
                        L’OPÉRATION DE REMONTAGE, APRÈS ÉCHANGE, EST RÉALISÉE CORRECTEMENT...........................                                                                          3 ou 0
 - Moyens                   pièce détériorée                                                                mauvaise organisation du poste de travail
  d’intervention            utilisation des outils mal adaptée                                              pièce non remontée
                            positionnement des pièces incorrect
 - Identification des
                        RÉGLER (C33)
  pièces à échanger
                        LA PROCÉDURE DE RÉGLAGE EST RESPECTÉE (par suivi du professeur) (dispositif donné) ........................                                                            5 ou 0
                            le dispositif de réglage est mal (ou non) identifié                             défaut(s) de réglage ou permanence du réglage non respectée
                            les conditions fonctionnelles ne sont pas respectées

                        CONTRÔLER, MESURER (C35)

                        LE CONTRÔLE AVANT LA REMISE EN SERVICE DU SYSTÈME EST SATISFAISANT ...............................                                                                     3 ou 0
                            oubli d’une vérification                                                          erreur de mesurage

                        ESSAYER (C34)

                        LE FONCTIONNEMENT DU SYSTÈME EST CORRECT .............................................................................................                                 2 ou 0
                            élément de procédure non respecté

                        LE POSTE DE TRAVAIL EST REMIS EN ÉTAT .............................................................................................................                    1 ou 0
                            propreté insuffisante du poste de travail                                         documentation non (ou mal) remise en place
                            outillage non (ou mal) remis en place                                             carter ouvert ou non refixé

 - Dossier technique RENDRE COMPTE (C45)

 - Trame de compte      LE COMPTE RENDU EST RÉALISÉ CONFORME À L’INTERVENTION...............................................................                                                   2 ou 0
   rendu                    information manquante ou erronée                                                  qualité de la présentation insuffisante
                            activité décrite inadéquate
 - Fichier historique
                        L’HISTORIQUE EST MIS A JOUR........................................................................................................................................    1 ou 0
                            donnée erronée                                                                    oubli d’une donnée

                        PROPOSER UNE MODIFICATION (C44)

                        LA PROPOSITION D’AMÉLIORATION DU DOSSIER TECHNIQUE ET/OU L’INTERPRÉTATION DU                                                                                           1 ou 0
                        FICHIER HISTORIQUE EST JUDICIEUSE ........................................................................................................................



      FICHE D’EVALUATION                                                                              Discipline                                                 Classe
                                                                                                                                                                                              FE n° 2
            FINALE                                                                                     MSMA                                                 BAC PRO
Nom :

                BILAN de l’intervention sur PARTIE OPÉRATIVE d’un système mécanique automatisé
                                                 Durée : 4 heures


     SYSTÈME : MACHINE DE CONDITIONNEMENT RAVOUX TYPE 326-20                                  SUJET N° : 1

             Nature de l’intervention : Pas d’indexage de la palette au module 2, changement du vérin 7C.


   RESSOURCES                               COMPÉTENCES TERMINALES                              TEMP        NOTES
                                                                                                  S

 - Système              INTERVENIR                                                              3h30
 - Demande
  d’intervention         DÉPOSER, DÉMONTER, avant échange (C 33)                                            2 ou 0
 - Dossier technique     REMONTER, REPOSER, après échange (C 33)                                            3 ou 0
 - Gamme
  d’intervention         RÉGLER (C 33)                                                                      5 ou 0
 - Moyens
  d’intervention         CONTRÔLER, MESURER (C 35)                                                          3 ou 0
 - Identification des    ESSAYER (C 34)
  pièces à échanger
                           - BON FONCTIONNEMENT                                                             2 ou 0
                           - ÉTAT DU POSTE DE TRAVAIL                                                       1 ou 0
 - Dossier technique                                                                            0h30
 - Trame de compte       RENDRE COMPTE (C 45)
  rendu
 - Fichier historique      - INTERVENTION                                                                   2 ou 0
                           - FICHIER HISTORIQUE                                                             1 ou 0

                         Total avant prise en compte de la sécurité                                            /20

                         SÉCURITÉ (*) : Risque de dommage pour le matériel : -2
                                                                                                       _
                                   ou Risque de blessure d'une personne    : -5


                         TOTAL après prise en compte de la sécurité                                            /20
                                                                                                                     (*
) Voir ANNEXE SÉCURITÉ
RAISON(S) de la pénalité appliquée :

Contenu connexe

Tendances

Mi Iv 111 C Copy
Mi Iv 111 C CopyMi Iv 111 C Copy
Mi Iv 111 C Copyyouri59490

Mi Iv 112 B Copy
Mi Iv 112 B CopyMi Iv 112 B Copy
Mi Iv 112 B Copyyouri59490

6053422 T908 Ind A Mise En Situation
6053422 T908 Ind A Mise En Situation6053422 T908 Ind A Mise En Situation
6053422 T908 Ind A Mise En Situation
youri59490

Nouveautés 2010 de la norme EN61439-1
Nouveautés 2010 de la norme EN61439-1Nouveautés 2010 de la norme EN61439-1
Nouveautés 2010 de la norme EN61439-1
ALPI

Mi Iv 110 A Eleve Copy
Mi Iv 110 A Eleve CopyMi Iv 110 A Eleve Copy
Mi Iv 110 A Eleve Copy
youri59490

Modele Avec Des Images Fortes (Our Copil Projet Id Zone)
Modele Avec Des Images Fortes (Our Copil Projet Id Zone)Modele Avec Des Images Fortes (Our Copil Projet Id Zone)
Modele Avec Des Images Fortes (Our Copil Projet Id Zone)shudyka

mon exposé fin d'etudes
mon exposé fin d'etudesmon exposé fin d'etudes
mon exposé fin d'etudesFiras Hajri

9 coût de_défaillance
9 coût de_défaillance9 coût de_défaillance
9 coût de_défaillanceWafa Khmira

Le soudage
Le soudageLe soudage
Le soudagekayta11

CoûT De DéFaillance
CoûT De DéFaillanceCoûT De DéFaillance
CoûT De DéFaillanceyouri59490


Tendances (11)

Mi Iv 111 C Copy
Mi Iv 111 C CopyMi Iv 111 C Copy
Mi Iv 111 C Copy

Mi Iv 112 B Copy
Mi Iv 112 B CopyMi Iv 112 B Copy
Mi Iv 112 B Copy

6053422 T908 Ind A Mise En Situation
6053422 T908 Ind A Mise En Situation6053422 T908 Ind A Mise En Situation
6053422 T908 Ind A Mise En Situation

Nouveautés 2010 de la norme EN61439-1
Nouveautés 2010 de la norme EN61439-1Nouveautés 2010 de la norme EN61439-1
Nouveautés 2010 de la norme EN61439-1

Mi Iv 110 A Eleve Copy
Mi Iv 110 A Eleve CopyMi Iv 110 A Eleve Copy
Mi Iv 110 A Eleve Copy

Modele Avec Des Images Fortes (Our Copil Projet Id Zone)
Modele Avec Des Images Fortes (Our Copil Projet Id Zone)Modele Avec Des Images Fortes (Our Copil Projet Id Zone)
Modele Avec Des Images Fortes (Our Copil Projet Id Zone)

Ft 1751 V1.0 0207
Ft 1751 V1.0 0207Ft 1751 V1.0 0207
Ft 1751 V1.0 0207

mon exposé fin d'etudes
mon exposé fin d'etudesmon exposé fin d'etudes
mon exposé fin d'etudes

9 coût de_défaillance
9 coût de_défaillance9 coût de_défaillance
9 coût de_défaillance

Le soudage
Le soudageLe soudage
Le soudage

CoûT De DéFaillance
CoûT De DéFaillanceCoûT De DéFaillance
CoûT De DéFaillance


En vedette

Mi Iv 111 A Copy
Mi Iv 111 A CopyMi Iv 111 A Copy
Mi Iv 111 A Copyyouri59490

Gammes Operatoire
Gammes OperatoireGammes Operatoire
Gammes Operatoireyouri59490

Cgt verin taqurt erm
Cgt verin taqurt ermCgt verin taqurt erm
Cgt verin taqurt ermyouri59490

6052227 T0420 Ind A Notice Démontage Remontage L E R O Y O T34
6052227 T0420 Ind  A   Notice Démontage Remontage  L E R O Y  O T346052227 T0420 Ind  A   Notice Démontage Remontage  L E R O Y  O T34
6052227 T0420 Ind A Notice Démontage Remontage L E R O Y O T34youri59490

A C T I V I TÉ S P R A T I Q U E S Et B T
A C T I V I TÉ S  P R A T I Q U E S Et  B TA C T I V I TÉ S  P R A T I Q U E S Et  B T
A C T I V I TÉ S P R A T I Q U E S Et B Tyouri59490

6053422 T906 2 Ind B Dossier Mtce Corrective Arbre Lent
6053422 T906 2 Ind B Dossier Mtce Corrective Arbre Lent6053422 T906 2 Ind B Dossier Mtce Corrective Arbre Lent
6053422 T906 2 Ind B Dossier Mtce Corrective Arbre Lentyouri59490

6053422 T906 1 Ind A Dossier Mtce Corrective EtanchéIté
6053422 T906 1 Ind A Dossier Mtce Corrective EtanchéIté6053422 T906 1 Ind A Dossier Mtce Corrective EtanchéIté
6053422 T906 1 Ind A Dossier Mtce Corrective EtanchéItéyouri59490

Extrudicc TP 120
Extrudicc TP 120Extrudicc TP 120
Extrudicc TP 120
youri59490

Manuel%20 Mbp%20100
Manuel%20 Mbp%20100Manuel%20 Mbp%20100
Manuel%20 Mbp%20100youri59490

Gammeoperatoire Go4
Gammeoperatoire Go4Gammeoperatoire Go4
Gammeoperatoire Go4youri59490

Gamme Operatoire Go2
Gamme Operatoire Go2Gamme Operatoire Go2
Gamme Operatoire Go2youri59490

Gamme Operatoire Go3
Gamme Operatoire Go3Gamme Operatoire Go3
Gamme Operatoire Go3youri59490

Préparation des actions de maintenance corrective (www.livre-technique.com)
Préparation des actions de maintenance corrective (www.livre-technique.com)Préparation des actions de maintenance corrective (www.livre-technique.com)
Préparation des actions de maintenance corrective (www.livre-technique.com)
Livre Technique

IPv6 news-fr-20121009
IPv6 news-fr-20121009IPv6 news-fr-20121009
IPv6 news-fr-20121009Bart Hanssens

Topp decoupage
Topp decoupageTopp decoupage
Topp decoupageAutonoma

1 celi avideo
1 celi avideo1 celi avideo
1 celi avideo
ghirayprop

Sadevinox programme FR
Sadevinox programme FRSadevinox programme FR
Sadevinox programme FR
SadevTEQ

Un pequeño regalo de cumpleaños f
Un pequeño regalo de cumpleaños fUn pequeño regalo de cumpleaños f
Un pequeño regalo de cumpleaños f
MICHELSEN305


En vedette (20)

Mi Iv 111 A Copy
Mi Iv 111 A CopyMi Iv 111 A Copy
Mi Iv 111 A Copy

Gammes Operatoire
Gammes OperatoireGammes Operatoire
Gammes Operatoire

Cgt verin taqurt erm
Cgt verin taqurt ermCgt verin taqurt erm
Cgt verin taqurt erm

6052227 T0420 Ind A Notice Démontage Remontage L E R O Y O T34
6052227 T0420 Ind  A   Notice Démontage Remontage  L E R O Y  O T346052227 T0420 Ind  A   Notice Démontage Remontage  L E R O Y  O T34
6052227 T0420 Ind A Notice Démontage Remontage L E R O Y O T34

A C T I V I TÉ S P R A T I Q U E S Et B T
A C T I V I TÉ S  P R A T I Q U E S Et  B TA C T I V I TÉ S  P R A T I Q U E S Et  B T
A C T I V I TÉ S P R A T I Q U E S Et B T

6053422 T906 2 Ind B Dossier Mtce Corrective Arbre Lent
6053422 T906 2 Ind B Dossier Mtce Corrective Arbre Lent6053422 T906 2 Ind B Dossier Mtce Corrective Arbre Lent
6053422 T906 2 Ind B Dossier Mtce Corrective Arbre Lent

6053422 T906 1 Ind A Dossier Mtce Corrective EtanchéIté
6053422 T906 1 Ind A Dossier Mtce Corrective EtanchéIté6053422 T906 1 Ind A Dossier Mtce Corrective EtanchéIté
6053422 T906 1 Ind A Dossier Mtce Corrective EtanchéIté

Extrudicc TP 120
Extrudicc TP 120Extrudicc TP 120
Extrudicc TP 120

Manuel%20 Mbp%20100
Manuel%20 Mbp%20100Manuel%20 Mbp%20100
Manuel%20 Mbp%20100

Tp140
Tp140Tp140
Tp140

Tp Api 1 Bac
Tp Api 1 BacTp Api 1 Bac
Tp Api 1 Bac

Gammeoperatoire Go4
Gammeoperatoire Go4Gammeoperatoire Go4
Gammeoperatoire Go4

Gamme Operatoire Go2
Gamme Operatoire Go2Gamme Operatoire Go2
Gamme Operatoire Go2

Gamme Operatoire Go3
Gamme Operatoire Go3Gamme Operatoire Go3
Gamme Operatoire Go3

Préparation des actions de maintenance corrective (www.livre-technique.com)
Préparation des actions de maintenance corrective (www.livre-technique.com)Préparation des actions de maintenance corrective (www.livre-technique.com)
Préparation des actions de maintenance corrective (www.livre-technique.com)

IPv6 news-fr-20121009
IPv6 news-fr-20121009IPv6 news-fr-20121009
IPv6 news-fr-20121009

Topp decoupage
Topp decoupageTopp decoupage
Topp decoupage

1 celi avideo
1 celi avideo1 celi avideo
1 celi avideo

Sadevinox programme FR
Sadevinox programme FRSadevinox programme FR
Sadevinox programme FR

Un pequeño regalo de cumpleaños f
Un pequeño regalo de cumpleaños fUn pequeño regalo de cumpleaños f
Un pequeño regalo de cumpleaños f


Similaire à Tp Pas Indexage

Tp200
Tp200Tp200
Tp200
youri59490

Extrudicc TP 100
Extrudicc TP 100Extrudicc TP 100
Extrudicc TP 100
youri59490

A C T I V I TÉ S P R A T I Q U E S Et B T
A C T I V I TÉ S  P R A T I Q U E S Et  B TA C T I V I TÉ S  P R A T I Q U E S Et  B T
A C T I V I TÉ S P R A T I Q U E S Et B Tyouri59490

Fabrication Bep Capteur Ecolpap
Fabrication  Bep Capteur EcolpapFabrication  Bep Capteur Ecolpap
Fabrication Bep Capteur Ecolpapyouri59490

A C T I V I TÉ S P R A T I Q U E S Et B T
A C T I V I TÉ S  P R A T I Q U E S Et  B TA C T I V I TÉ S  P R A T I Q U E S Et  B T
A C T I V I TÉ S P R A T I Q U E S Et B Tyouri59490

A C T I V I TÉ S P R A T I Q U E S Et B T
A C T I V I TÉ S  P R A T I Q U E S Et  B TA C T I V I TÉ S  P R A T I Q U E S Et  B T
A C T I V I TÉ S P R A T I Q U E S Et B Tyouri59490

Capteurs Ecolpap
Capteurs EcolpapCapteurs Ecolpap
Capteurs Ecolpapyouri59490

A C T I V I TÉ S P R A T I Q U E S Et B T
A C T I V I TÉ S  P R A T I Q U E S Et  B TA C T I V I TÉ S  P R A T I Q U E S Et  B T
A C T I V I TÉ S P R A T I Q U E S Et B Tyouri59490

A C T I V I TÉ S P R A T I Q U E S Et B T
A C T I V I TÉ S  P R A T I Q U E S Et  B TA C T I V I TÉ S  P R A T I Q U E S Et  B T
A C T I V I TÉ S P R A T I Q U E S Et B Tyouri59490

maintenance-et-fiabmaintenance-et-fiabilitéilitépfe.pptx
maintenance-et-fiabmaintenance-et-fiabilitéilitépfe.pptxmaintenance-et-fiabmaintenance-et-fiabilitéilitépfe.pptx
maintenance-et-fiabmaintenance-et-fiabilitéilitépfe.pptx
senpai2066

Pr302 soutenance-v4
Pr302 soutenance-v4Pr302 soutenance-v4
Pr302 soutenance-v4
Tristan De Candé

ActivitéS Pratiques Et Bt TP 140
ActivitéS Pratiques Et Bt TP 140ActivitéS Pratiques Et Bt TP 140
ActivitéS Pratiques Et Bt TP 140youri59490

Jtnoc formation-depannage-junos-dans-le-noc-network-operations-center
Jtnoc formation-depannage-junos-dans-le-noc-network-operations-centerJtnoc formation-depannage-junos-dans-le-noc-network-operations-center
Jtnoc formation-depannage-junos-dans-le-noc-network-operations-centerCERTyou Formation

Mi Iv 110 A Eleve Copy
Mi Iv 110 A Eleve CopyMi Iv 110 A Eleve Copy
Mi Iv 110 A Eleve Copyyouri59490

Tp130
Tp130Tp130
Tp130
youri59490

Manitowoc : Apprentissage par la résolution de problème.
Manitowoc : Apprentissage par la résolution de problème.Manitowoc : Apprentissage par la résolution de problème.
Manitowoc : Apprentissage par la résolution de problème.
Institut Lean France

Extrudicc
ExtrudiccExtrudicc
Extrudicc
youri59490

Capteurs Ecolpap
Capteurs EcolpapCapteurs Ecolpap
Capteurs Ecolpapyouri59490


Similaire à Tp Pas Indexage (20)

Tp200
Tp200Tp200
Tp200

Extrudicc TP 100
Extrudicc TP 100Extrudicc TP 100
Extrudicc TP 100

A C T I V I TÉ S P R A T I Q U E S Et B T
A C T I V I TÉ S  P R A T I Q U E S Et  B TA C T I V I TÉ S  P R A T I Q U E S Et  B T
A C T I V I TÉ S P R A T I Q U E S Et B T

Fabrication Bep Capteur Ecolpap
Fabrication  Bep Capteur EcolpapFabrication  Bep Capteur Ecolpap
Fabrication Bep Capteur Ecolpap

A C T I V I TÉ S P R A T I Q U E S Et B T
A C T I V I TÉ S  P R A T I Q U E S Et  B TA C T I V I TÉ S  P R A T I Q U E S Et  B T
A C T I V I TÉ S P R A T I Q U E S Et B T

A C T I V I TÉ S P R A T I Q U E S Et B T
A C T I V I TÉ S  P R A T I Q U E S Et  B TA C T I V I TÉ S  P R A T I Q U E S Et  B T
A C T I V I TÉ S P R A T I Q U E S Et B T

Capteurs Ecolpap
Capteurs EcolpapCapteurs Ecolpap
Capteurs Ecolpap

A C T I V I TÉ S P R A T I Q U E S Et B T
A C T I V I TÉ S  P R A T I Q U E S Et  B TA C T I V I TÉ S  P R A T I Q U E S Et  B T
A C T I V I TÉ S P R A T I Q U E S Et B T

A C T I V I TÉ S P R A T I Q U E S Et B T
A C T I V I TÉ S  P R A T I Q U E S Et  B TA C T I V I TÉ S  P R A T I Q U E S Et  B T
A C T I V I TÉ S P R A T I Q U E S Et B T

maintenance-et-fiabmaintenance-et-fiabilitéilitépfe.pptx
maintenance-et-fiabmaintenance-et-fiabilitéilitépfe.pptxmaintenance-et-fiabmaintenance-et-fiabilitéilitépfe.pptx
maintenance-et-fiabmaintenance-et-fiabilitéilitépfe.pptx

Fichetp Api 1
Fichetp  Api 1Fichetp  Api 1
Fichetp Api 1

Pr302 soutenance-v4
Pr302 soutenance-v4Pr302 soutenance-v4
Pr302 soutenance-v4

ActivitéS Pratiques Et Bt TP 140
ActivitéS Pratiques Et Bt TP 140ActivitéS Pratiques Et Bt TP 140
ActivitéS Pratiques Et Bt TP 140

Tp Api 2 Bac
Tp Api 2 BacTp Api 2 Bac
Tp Api 2 Bac

Jtnoc formation-depannage-junos-dans-le-noc-network-operations-center
Jtnoc formation-depannage-junos-dans-le-noc-network-operations-centerJtnoc formation-depannage-junos-dans-le-noc-network-operations-center
Jtnoc formation-depannage-junos-dans-le-noc-network-operations-center

Mi Iv 110 A Eleve Copy
Mi Iv 110 A Eleve CopyMi Iv 110 A Eleve Copy
Mi Iv 110 A Eleve Copy

Tp130
Tp130Tp130
Tp130

Manitowoc : Apprentissage par la résolution de problème.
Manitowoc : Apprentissage par la résolution de problème.Manitowoc : Apprentissage par la résolution de problème.
Manitowoc : Apprentissage par la résolution de problème.

Extrudicc
ExtrudiccExtrudicc
Extrudicc

Capteurs Ecolpap
Capteurs EcolpapCapteurs Ecolpap
Capteurs Ecolpap


Plus de youri59490

dossier MEI
dossier MEIdossier MEI
dossier MEI
youri59490

Présentation préactionneur ravoux
Présentation préactionneur ravouxPrésentation préactionneur ravoux
Présentation préactionneur ravouxyouri59490

Gin fizz voilier ketch
Gin fizz voilier ketchGin fizz voilier ketch
Gin fizz voilier ketchyouri59490

Capteur porte ecolpap2
Capteur porte ecolpap2Capteur porte ecolpap2
Capteur porte ecolpap2youri59490

Capteur porte Ecolpap
Capteur porte EcolpapCapteur porte Ecolpap
Capteur porte Ecolpap
youri59490

Capteur porte ecolpap
Capteur porte ecolpapCapteur porte ecolpap
Capteur porte ecolpap
youri59490

ressource sur les courroies
ressource sur les courroiesressource sur les courroies
ressource sur les courroiesyouri59490

Preventa xps-ak
Preventa xps-akPreventa xps-ak
Preventa xps-akyouri59490

fiche d'évaluation SST
fiche d'évaluation SSTfiche d'évaluation SST
fiche d'évaluation SSTyouri59490

Sew dt71 d4 fr
Sew dt71 d4 frSew dt71 d4 fr
Sew dt71 d4 fryouri59490

Ot101 fr leseprobe
Ot101 fr leseprobeOt101 fr leseprobe
Ot101 fr leseprobeyouri59490

aide Festo Fluidsim
aide Festo Fluidsimaide Festo Fluidsim
aide Festo Fluidsimyouri59490

Cir532007annexe2a
Cir532007annexe2aCir532007annexe2a
Cir532007annexe2ayouri59490

Formation sst moniteur ref pedago 2009
Formation sst moniteur ref pedago 2009Formation sst moniteur ref pedago 2009
Formation sst moniteur ref pedago 2009youri59490

Formation sst2bpsc1
Formation sst2bpsc1Formation sst2bpsc1
Formation sst2bpsc1youri59490

Doc 650
Doc 650Doc 650
Doc 650
youri59490

Ssd 650 doc_technique
Ssd 650 doc_techniqueSsd 650 doc_technique
Ssd 650 doc_techniqueyouri59490

Reglage mvt paleticc
Reglage mvt paleticcReglage mvt paleticc
Reglage mvt paleticcyouri59490

Reglage ecolpap
Reglage ecolpapReglage ecolpap
Reglage ecolpapyouri59490


Plus de youri59490 (20)

dossier MEI
dossier MEIdossier MEI
dossier MEI

Présentation préactionneur ravoux
Présentation préactionneur ravouxPrésentation préactionneur ravoux
Présentation préactionneur ravoux

Gin fizz voilier ketch
Gin fizz voilier ketchGin fizz voilier ketch
Gin fizz voilier ketch

Capteur porte ecolpap2
Capteur porte ecolpap2Capteur porte ecolpap2
Capteur porte ecolpap2

Capteur porte Ecolpap
Capteur porte EcolpapCapteur porte Ecolpap
Capteur porte Ecolpap

Capteur porte ecolpap
Capteur porte ecolpapCapteur porte ecolpap
Capteur porte ecolpap

ressource sur les courroies
ressource sur les courroiesressource sur les courroies
ressource sur les courroies

Preventa xps-ak
Preventa xps-akPreventa xps-ak
Preventa xps-ak

fiche d'évaluation SST
fiche d'évaluation SSTfiche d'évaluation SST
fiche d'évaluation SST

Sew sf37 fr
Sew sf37 frSew sf37 fr
Sew sf37 fr

Sew dt71 d4 fr
Sew dt71 d4 frSew dt71 d4 fr
Sew dt71 d4 fr

Ot101 fr leseprobe
Ot101 fr leseprobeOt101 fr leseprobe
Ot101 fr leseprobe

aide Festo Fluidsim
aide Festo Fluidsimaide Festo Fluidsim
aide Festo Fluidsim

Cir532007annexe2a
Cir532007annexe2aCir532007annexe2a
Cir532007annexe2a

Formation sst moniteur ref pedago 2009
Formation sst moniteur ref pedago 2009Formation sst moniteur ref pedago 2009
Formation sst moniteur ref pedago 2009

Formation sst2bpsc1
Formation sst2bpsc1Formation sst2bpsc1
Formation sst2bpsc1

Doc 650
Doc 650Doc 650
Doc 650

Ssd 650 doc_technique
Ssd 650 doc_techniqueSsd 650 doc_technique
Ssd 650 doc_technique

Reglage mvt paleticc
Reglage mvt paleticcReglage mvt paleticc
Reglage mvt paleticc

Reglage ecolpap
Reglage ecolpapReglage ecolpap
Reglage ecolpap


Dernier

Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
M2i Formation

Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La JeunesseConseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Oscar Smith

Procédure consignation Lock Out Tag Out.pptx
Procédure consignation  Lock Out Tag Out.pptxProcédure consignation  Lock Out Tag Out.pptx
Procédure consignation Lock Out Tag Out.pptx
caggoune66

Iris et les hommes.pptx
Iris      et         les      hommes.pptxIris      et         les      hommes.pptx
Iris et les hommes.pptx
Txaruka

Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
cristionobedi

Iris van Herpen. pptx
Iris         van         Herpen.      pptxIris         van         Herpen.      pptx
Iris van Herpen. pptx
Txaruka

Iris van Herpen. pptx
Iris            van        Herpen.     pptxIris            van        Herpen.     pptx
Iris van Herpen. pptx
Txaruka

Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024
Friends of African Village Libraries

Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
BenotGeorges3

Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
mrelmejri

Iris van Herpen. pptx
Iris         van        Herpen.      pptxIris         van        Herpen.      pptx
Iris van Herpen. pptx
Txaruka

Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025
Billy DEYLORD

Edito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdfEdito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdf
WarlockeTamagafk


Dernier (13)

Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...

Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La JeunesseConseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse

Procédure consignation Lock Out Tag Out.pptx
Procédure consignation  Lock Out Tag Out.pptxProcédure consignation  Lock Out Tag Out.pptx
Procédure consignation Lock Out Tag Out.pptx

Iris et les hommes.pptx
Iris      et         les      hommes.pptxIris      et         les      hommes.pptx
Iris et les hommes.pptx

Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...

Iris van Herpen. pptx
Iris         van         Herpen.      pptxIris         van         Herpen.      pptx
Iris van Herpen. pptx

Iris van Herpen. pptx
Iris            van        Herpen.     pptxIris            van        Herpen.     pptx
Iris van Herpen. pptx

Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024

Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24

Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...

Iris van Herpen. pptx
Iris         van        Herpen.      pptxIris         van        Herpen.      pptx
Iris van Herpen. pptx

Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025

Edito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdfEdito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdf


Tp Pas Indexage

  • 1. MACHINE DE CONDITIONNEMENT RAVOUX TYPE 326-20 T.P. Sommatif Pas d’indexage de la palette au module 2 Changement du vérin 7C Nom : ……………………………… Classe : ……………… Durée 4 heures
  • 2. Discipline Nom : FICHE CONTRAT Date : FC n° 1 MSMA Classe : BAC PRO Support technique : Problème posé : Objectif professionnel : RAVOUX Pas d’indexage de la palette au module 2. Changement du vérin 7C. Ressources (on donne) Performances(on demande) Indicateur d’évaluation (on exige)  Dossier technique.  Identifier le composant.  Poste de travail rangé.  Système réel.  Questionnaire rempli.  Extraits catalogues constructeur  Remplir le bon de commande.  Bon de commande rempli.  Appareils de mesure, contrôle, outillage.  Fiche de procédure remplie.  Procédure de consignation.  Exécuter le changement du vérin 7C.  Rapport d’intervention rempli.  Fiche de procédure de démontage.  Temps respecté.  Fiche de rapport d’intervention  Compléter le rapport d’intervention.  Intervention réalisée.  Questionnaire.  Conditions de sécurité respectées.  Bon de commande.  Compléter la fiche procédure de remontage.  G.M.A.O.  Temps alloué : 4 h.  Autres :…………………. Risque de dommage pour le matériel : Energie Notation Evaluation -2 points Electrique  Pneumatique   Objectif atteint Danger de blessure d’une personne : -5 points Hydraulique  Mécanique / 20  Objectif non atteint
  • 3. FICHE DE GUIDANCE DE Discipline Classe FG n° 1 L’ACTIVITE FORMATRICE MSMA BAC PRO Thème : RAVOUX Pas d’indexage de la palette au module 2. Phase Durée Objectifs et Tâches intermédiaires Documents Matériels - Moyens Système 1 15’ Identifier le composant défaillant 7C DR Dossier technique Stop professeur 2 15’ Remplir le bon de commande. FP 3 - DR Stop professeur Vérifier la consignation du système. Outillage 3 1h30 FP 1 - DR Système Déposer le système. Stop professeur Reposer le composant. Outillage 4 1h30 FP 2 - DR Compléter la fiche procédure. Système Stop professeur - Déconsigner le système. - Réaliser les essais du module 2 en 5 30’ mode manuel. FP 4 - DR Système - Reconsigner le système. - Compléter le rapport d’intervention. Stop professeur
  • 4. Discipline Classe FICHE PROCEDURE FP n° 1 MSMA BAC PRO Support technique : Procédure de : RAVOUX Démontage du vérin 7C N° TACHE ou ACTION LOCALISATION OUTILS DOC. DONNEES Armoire de Cadenas Consignation 1 Consigner le système commande signalisation d’un système Lever le capot du 2 Système Manuel module 2 Desserrer et lever le Au fond du module Clé six pans 4 3 plexiglas brun 2 Manuel A gauche de Démonter le rail de l’armoire de 4 Clé de 13 guidage du système commande : près du moteur M1 Déplacer la planche 5 Manuel blanche Retirer la plaque de Derrière le doigt 6 Clé six pans 5 protection d’indexation Démonter le capteur Attention au 7 Module 2 2 clés de 17 S6 capteur Déconnecter le vérin 8 Module 2 Manuel 7C Desserrer le bloc 9 Module 2 Manuel d’indexage Retirer la pièce de Entre le bloc Jet en bronze Pas de 10 maintien (cale pentée) d’indexage et le rail maillet marteau Démonter la longue Sous les modules 1 11 Clé six pans 4 planche blanche et 2 Retirer le bloc Le sous 12 Manuel d’indexage ensemble Sous le bloc 13 Démonter la plaque d’indexage Clé de 17 14 Démonter le vérin 7C Bloc d’indexage Clés six pans 4 Clé à fourche 8 15 Démonter le doigt Tige du vérin 7C et 10 Observations :
  • 5. Discipline Classe FICHE PROCEDURE FP n° 2 MSMA BAC PRO Support technique : Procédure de : RAVOUX Remontage du vérin 7C N° TACHE ou ACTION LOCALISATION OUTILS DOC. DONNEES 1 Observations :
  • 6. Maintenance des Systèmes Mécaniques Automatisés Bon N° Date Intervenant FICHE PROCEDURE Prix unitaire Prix total MSMA Discipline Classe BAC PRO Total HT TVA FP n° 3 Prix TTC
  • 7. Constructeur Demandeur Zone d’atelier Référence Lycée Polyvalent de Charenton Le Pont BON DE COMMANDE Caractéristique Type Observations : Désignation Marque Repère Système Nb Discipline Classe FICHE PROCEDURE FP n° 4 MSMA BAC PRO RAPPORT D’INTERVENTION Date : Nom : Système : Bac Pro MSMA Gestion du temps : Début de l’intervention : / / Fin de l’intervention : / / Information : Anomalie d’origine : Elec [ ] Méca [ ] Hydrau [ ] Pneu [ ] Sécu [ ]
  • 8. Type de défaillance : Totale [ ] Partielle [ ] Cause de l’anomalie : Usure normale [ ] Défaut fabrication [ ] Erreur manœuvre [ ] Défaut préventif [ ] Rénovation [ ] Modernisation [ ] Diagnostic : Hypothèses : 1) 2) 3) 4) 5) 6) Mesures : Elec [ ] Méca [ ] Hydrau [ ] Pneu [ ] Autres [ ] Type d’intervention : Réglage [ ] Dépannage [ ] Réparation [ ] Reconstruction [ ] Rénovation [ ] Décision : Eléments commandés [ ] Bon de commande N° Eléments usinés [ ] Dessin N° Eléments rénovés [ ] Dessin N° Essai Fonctionnement OUI [ ] NON [ ] FICHE D’EVALUATION Discipline Classe FE n° 1 INTERMEDIAIRE MSMA BAC PRO Nom :
  • 9. BPn M.S.M.A. BARÈME Intervention sur PARTIE OPÉRATIVE d’un système mécanique automatisé _ Durée : 4 heures. Principe d’évaluation binaire : Pour chacune des compétences ci-dessous, si le travail du candidat est satisfaisant, entourer la note maximale et cocher la case située sur la même ligne que cette note. Dans le cas où le candidat commettrait l’une des erreurs formulées, cocher la case à gauche de l’erreur constatée, et entourer la note 0. RESSOURCES INDICATEURS D’ÉVALUATION Note s - Système DÉPOSER, DÉMONTER (C33) - Demande L’OPÉRATION DE DÉMONTAGE, AVANT ÉCHANGE, EST RÉALISÉE CORRECTEMENT......................... 2 ou 0 d’intervention pièce détériorée mauvaise organisation du poste de travail utilisation des outils mal adaptée - Dossier technique REMONTER, REPOSER (C33) - Gamme d’intervention L’OPÉRATION DE REMONTAGE, APRÈS ÉCHANGE, EST RÉALISÉE CORRECTEMENT........................... 3 ou 0 - Moyens pièce détériorée mauvaise organisation du poste de travail d’intervention utilisation des outils mal adaptée pièce non remontée positionnement des pièces incorrect - Identification des RÉGLER (C33) pièces à échanger LA PROCÉDURE DE RÉGLAGE EST RESPECTÉE (par suivi du professeur) (dispositif donné) ........................ 5 ou 0 le dispositif de réglage est mal (ou non) identifié défaut(s) de réglage ou permanence du réglage non respectée les conditions fonctionnelles ne sont pas respectées CONTRÔLER, MESURER (C35) LE CONTRÔLE AVANT LA REMISE EN SERVICE DU SYSTÈME EST SATISFAISANT ............................... 3 ou 0 oubli d’une vérification erreur de mesurage ESSAYER (C34) LE FONCTIONNEMENT DU SYSTÈME EST CORRECT ............................................................................................. 2 ou 0 élément de procédure non respecté LE POSTE DE TRAVAIL EST REMIS EN ÉTAT ............................................................................................................. 1 ou 0 propreté insuffisante du poste de travail documentation non (ou mal) remise en place outillage non (ou mal) remis en place carter ouvert ou non refixé - Dossier technique RENDRE COMPTE (C45) - Trame de compte LE COMPTE RENDU EST RÉALISÉ CONFORME À L’INTERVENTION............................................................... 2 ou 0 rendu information manquante ou erronée qualité de la présentation insuffisante activité décrite inadéquate - Fichier historique L’HISTORIQUE EST MIS A JOUR........................................................................................................................................ 1 ou 0 donnée erronée oubli d’une donnée PROPOSER UNE MODIFICATION (C44) LA PROPOSITION D’AMÉLIORATION DU DOSSIER TECHNIQUE ET/OU L’INTERPRÉTATION DU 1 ou 0 FICHIER HISTORIQUE EST JUDICIEUSE ........................................................................................................................ FICHE D’EVALUATION Discipline Classe FE n° 2 FINALE MSMA BAC PRO
  • 10. Nom : BILAN de l’intervention sur PARTIE OPÉRATIVE d’un système mécanique automatisé Durée : 4 heures SYSTÈME : MACHINE DE CONDITIONNEMENT RAVOUX TYPE 326-20 SUJET N° : 1 Nature de l’intervention : Pas d’indexage de la palette au module 2, changement du vérin 7C. RESSOURCES COMPÉTENCES TERMINALES TEMP NOTES S - Système INTERVENIR 3h30 - Demande d’intervention DÉPOSER, DÉMONTER, avant échange (C 33) 2 ou 0 - Dossier technique REMONTER, REPOSER, après échange (C 33) 3 ou 0 - Gamme d’intervention RÉGLER (C 33) 5 ou 0 - Moyens d’intervention CONTRÔLER, MESURER (C 35) 3 ou 0 - Identification des ESSAYER (C 34) pièces à échanger - BON FONCTIONNEMENT 2 ou 0 - ÉTAT DU POSTE DE TRAVAIL 1 ou 0 - Dossier technique 0h30 - Trame de compte RENDRE COMPTE (C 45) rendu - Fichier historique - INTERVENTION 2 ou 0 - FICHIER HISTORIQUE 1 ou 0 Total avant prise en compte de la sécurité /20 SÉCURITÉ (*) : Risque de dommage pour le matériel : -2 _ ou Risque de blessure d'une personne : -5 TOTAL après prise en compte de la sécurité /20 (* ) Voir ANNEXE SÉCURITÉ RAISON(S) de la pénalité appliquée :
