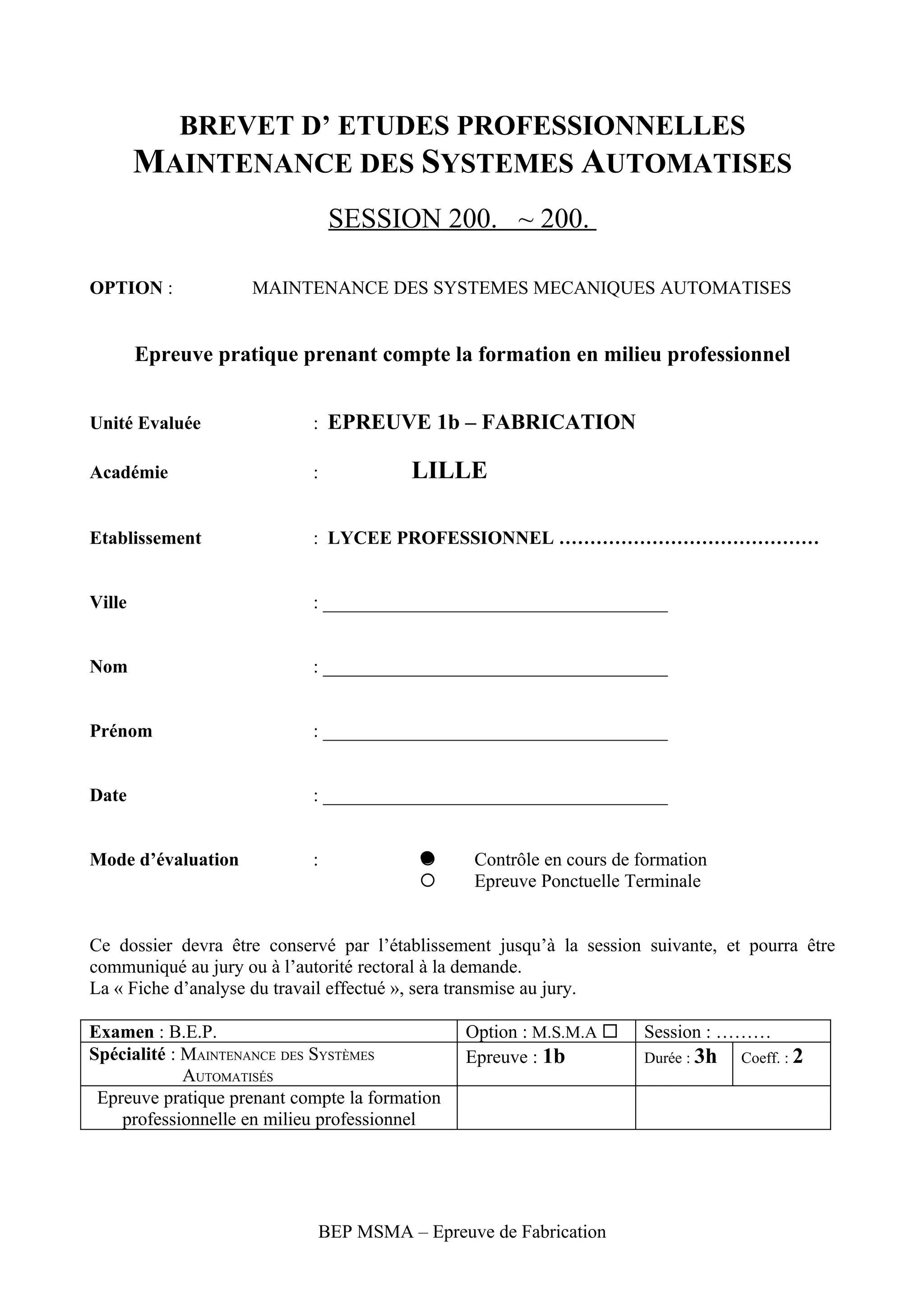

1. BREVET D’ ETUDES PROFESSIONNELLES
MAINTENANCE DES SYSTEMES AUTOMATISES
SESSION 200. ~ 200.
OPTION : MAINTENANCE DES SYSTEMES MECANIQUES AUTOMATISES
Epreuve pratique prenant compte la formation en milieu professionnel
Unité Evaluée : EPREUVE 1b – FABRICATION
Académie : LILLE
Etablissement : LYCEE PROFESSIONNEL ……………………………………
Ville : _____________________________________
Nom : _____________________________________
Prénom : _____________________________________
Date : _____________________________________
Mode d’évaluation :  Contrôle en cours de formation
 Epreuve Ponctuelle Terminale
Ce dossier devra être conservé par l’établissement jusqu’à la session suivante, et pourra être
communiqué au jury ou à l’autorité rectoral à la demande.
La « Fiche d’analyse du travail effectué », sera transmise au jury.
Examen : B.E.P. Option : M.S.M.A  Session : ………
Spécialité : MAINTENANCE DES SYSTÈMES Epreuve : 1b Durée : 3h Coeff. : 2
AUTOMATISÉS
Epreuve pratique prenant compte la formation
professionnelle en milieu professionnel
BEP MSMA – Epreuve de Fabrication

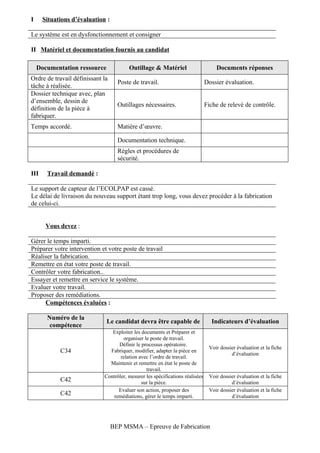

2. I Situations d’évaluation :
Le système est en dysfonctionnement et consigner
II Matériel et documentation fournis au candidat
Documentation ressource Outillage & Matériel Documents réponses
Ordre de travail définissant la
Poste de travail. Dossier évaluation.
tâche à réalisée.
Dossier technique avec, plan
d’ensemble, dessin de
Outillages nécessaires. Fiche de relevé de contrôle.
définition de la pièce à
fabriquer.
Temps accordé. Matière d’œuvre.
Documentation technique.
Règles et procédures de
sécurité.
III Travail demandé :
Le support de capteur de l’ECOLPAP est cassé.
Le délai de livraison du nouveau support étant trop long, vous devez procéder à la fabrication
de celui-ci.
Vous devez :
Gérer le temps imparti.
Préparer votre intervention et votre poste de travail
Réaliser la fabrication.
Remettre en état votre poste de travail.
Contrôler votre fabrication..
Essayer et remettre en service le système.
Evaluer votre travail.
Proposer des remédiations.
Compétences évaluées :
Numéro de la
Le candidat devra être capable de Indicateurs d’évaluation
compétence
Exploiter les documents et Préparer et
organiser le poste de travail.
Définir le processus opératoire.
Voir dossier évaluation et la fiche
C34 Fabriquer, modifier, adapter la pièce en
d’évaluation
relation avec l’ordre de travail.
Maintenir et remettre en état le poste de
travail.
Contrôler, mesurer les spécifications réalisées Voir dossier évaluation et la fiche
C42 sur la pièce. d’évaluation
Evaluer son action, proposer des Voir dossier évaluation et la fiche
C42 remédiations, gérer le temps imparti. d’évaluation
BEP MSMA – Epreuve de Fabrication

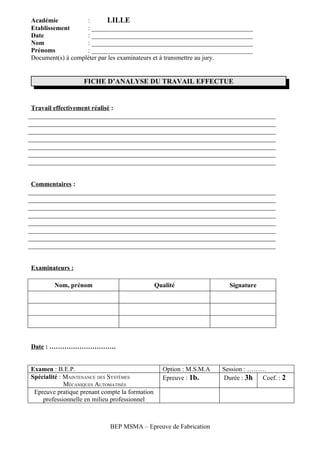

3. Académie : LILLE
Etablissement : __________________________________________________
Date : __________________________________________________
Nom : __________________________________________________
Prénoms : __________________________________________________
Document(s) à compléter par les examinateurs et à transmettre au jury.
FICHE D’ANALYSE DU TRAVAIL EFFECTUE
Travail effectivement réalisé :
Commentaires :
Examinateurs :
Nom, prénom Qualité Signature
Date : ………………………….
Examen : B.E.P. Option : M.S.M.A Session : ………
Spécialité : MAINTENANCE DES SYSTÈMES Epreuve : 1b. Durée : 3h Coef. : 2
MÉCANIQUES AUTOMATISÉS
Epreuve pratique prenant compte la formation
professionnelle en milieu professionnel
BEP MSMA – Epreuve de Fabrication

4. ACADÉMIE DE LILLE
Etablissement de Formation Nom: ................................
FICHE D’ÉVALUATION
LP ……………………………. Prénom: ............................
N°: ....................................
B.E.P. Maintenance des Systèmes Mécaniques Automatisés Année Scolaire 20........ / 20........
SITUATION D’ÉVALUATION N°1b (C.C.F) Maintenance: Préventive
Support de l’activité: Temps alloué: 3 h Corrective
Fabrication
Ressources Repères Capacités Indicateurs Evalua
informationnelles et du et compétences d’évaluation -tion
matérielles référentiel mises en oeuvre
- Ordre de travail définis- EXPLOITER les documents.
sant la tâche à réaliser. PREPARER ET ORGANISER le(s)
- Dossier technique : poste(s) de travail.
- plan d’ensemble,
- dessin de définition de DEFINIR le processus opératoire. - La méthode choisie est techniquement /2
la pièce à fabriquer. et économiquement acceptable
- Zone d’activité : C34 FABRIQUER – MODIFIER – - Le barème de correction à établir,
- Fabrication avec ADAPTER la pièce en relation avec portera :
- postes de travail, l’ordre de travail. - sur la qualité du produit fini. /7
- outillages nécessaires, (voir indicateurs d’évaluation
- matière d’œuvre. du référentiel selon le type
d’opération mis en œuvre)
- documentation MAINTENIR et REMETTRE en état - sur les conditions de travail. /4
technique, le(s) poste(s) de travail. (paramètres de coupe, choix
- règles et procédures des outillages, mise en
de sécurité. position, organisation du poste
de travail, …)
- Fiche de relevé de C42 CONTROLER – MESURER les - Les mesures effectuées et consignées /4
contrôle. spécifications réalisées sur la pièce. sur la fiche de relevés sont exactes.
- Temps accordé. C41 EVALUER son action. - L’auto évaluation est argumentée. /3
PROPOSER des remédiations. - Les propositions de remédiation sont
pertinentes.
GERER le temps imparti. - Le temps d’intervention est
économiquement acceptable.
NOTE /20
BEP MSMA – Epreuve de Fabrication

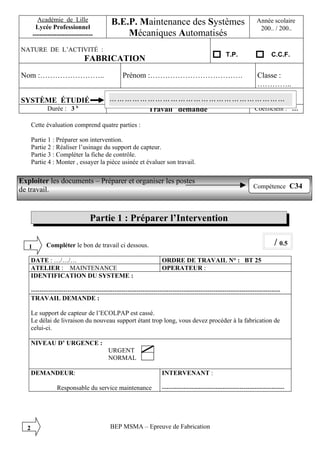

5. Académie de Lille B.E.P. Maintenance des Systèmes Année scolaire I
Lycée Professionnel 200.. / 200..
---------------------------- Mécaniques Automatisés
NATURE DE L’ACTIVITÉ :
T.P. C.C.F.
FABRICATION
Nom :…………………….. Prénom :………………………………. Classe :
…………..
SYSTÈME ÉTUDIÉ ……………………………………………………………
Durée : 3 h ….. Travail demandé Coefficient : …
Cette évaluation comprend quatre parties :
Partie 1 : Préparer son intervention.
Partie 2 : Réaliser l’usinage du support de capteur.
Partie 3 : Compléter la fiche de contrôle.
Partie 4 : Monter , essayer la pièce usinée et évaluer son travail.
Exploiter les documents – Préparer et organiser les postes
Compétence C34
de travail.
Partie 1 : Préparer l’Intervention
1 Compléter le bon de travail ci dessous. / 0.5
DATE : …/…/… ORDRE DE TRAVAIL N° : BT 25
ATELIER : MAINTENANCE OPERATEUR :
IDENTIFICATION DU SYSTEME :
--------------------------------------------------------------------------------------------------------------------
TRAVAIL DEMANDE :
Le support de capteur de l’ECOLPAP est cassé.
Le délai de livraison du nouveau support étant trop long, vous devez procéder à la fabrication de
celui-ci.
NIVEAU D’ URGENCE :
URGENT
NORMAL
DEMANDEUR: INTERVENANT :
Responsable du service maintenance ---------------------------------------------------------
2 BEP MSMA – Epreuve de Fabrication

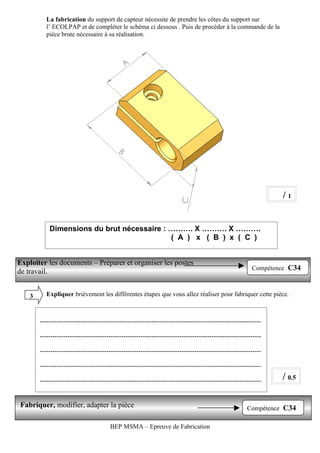

6. La fabrication du support de capteur nécessite de prendre les côtes du support sur
l’ ECOLPAP et de compléter le schéma ci dessous . Puis de procéder à la commande de la
pièce brute nécessaire à sa réalisation.
/1
Dimensions du brut nécessaire : ………. X ………. X ……….
( A ) x ( B ) x ( C )
Exploiter les documents – Préparer et organiser les postes
Compétence C34
de travail.
3 Expliquer brièvement les différentes étapes que vous allez réaliser pour fabriquer cette pièce.
-------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------- / 0.5
Fabriquer, modifier, adapter la pièce Compétence C34
BEP MSMA – Epreuve de Fabrication

7. En vous aidant du dessin de définition, lire puis compléter la gamme opératoire de
4 fabrication du support de capteur ci-dessous. Toutes les côtes ont une tolérance de ± 0,5 sauf
indications.
GAMME OPERATOIRE DE FABRICATION DE : SUPPORT DE CAPTEUR
Opérations / Outillages /
Ce que l’on a Ce que l’on veut
Phases observations
………………………………..
……………………………….
10
……………………………….
………………………………..
Contrôle du ………………………………..
brut ……………………………….
………………………………..
……………………………….
……………………………….
20
………………………………..
………………………………..
Traçage ……………………………….
………………………………
………………………………
………………………………..
………………………………..
……………………………….
……………………………….
30
………………………………..
………………………………..
Perçage ……………………………….
∅13.75 ………………………………
………………………………
Chanfreinage
…………………………/0.5
Alésage ∅14
………………………………..
……………………………….
40
……………………………….
Perçage
………………………………..
∅3.2 ………………………………..
Chanfreinage ……………………………….
Taraudage …………………………/0.5
M4
BEP MSMA – Epreuve de Fabrication

8. ………………………………..
……………………………….
50
……………………………….
Perçage ∅5
………………………………..
Perçage ………………………………..
∅6.5 ……………………………….
Lamage ………………………………
………………………………
∅10.2
Chanfreinage
Taraudage
M6
………………………………..
……………………………….
……………………………….
60
………………………………..
………………………………..
Chanfreinage ……………………………….
………………………………
………………………………
………………………………..
……………………………….
……………………………….
70
………………………………..
………………………………..
Sciage ……………………………….
Limage ………………………………
………………………………
BEP MSMA – Epreuve de Fabrication

9. Partie 2 : PROCEDER A LA FABRICATION DU
SUPPORT DE CAPTEUR
Fabriquer, modifier, adapter la pièce Compétence C34
5 Critères d’évaluation de votre fabrication pour le correcteur
QUALITE DU PRODUIT FINI
Critères d’évaluation Notation
Perpendicularité des taraudages …… / 1
Chanfreinages corrects …… / 1 /6
Côte 14H7 13 correcte …… / 1
Côte 14H7 centrage 3 …… / 1
Côte M6 38 correcte …… / 1
Côte M6 15 correcte …… / 1
Côte M4 20 correcte …… / 1
Côte M4 23 correcte …… / 1
Côte …………….correcte …… /
Côte …………….correcte …… / 0.5
Côte …………….correcte
Côte …………….correcte
Côte …………….correcte
Côte …………….correcte …… / 0.5
Côte …………….correcte …… / 1
Côte …………….correcte …… / 1
CONDITIONS DE TRAVAIL
Critères d’évaluation Notation
Traçage du brut satisfaisant …… / 1
Choix des outillages de perçage correct …… / 1
Bonne organisation du poste de travail …… / 1 /4
Remise en état du poste de travail …… / 1
Contrôler, mesurer les spécifications réalisées sur la pièce Compétence C42
Partie 3 : La fiche de contrôle des côtes
6 Compléter la fiche de contrôle ci-dessous.
FICHE DE CONTROLE ET RELEVE DE COTES
Côte Relevé de côtes du candidat La cote est elle bonne ?
∅14H7 ……………………………………… ……………………………….
BEP MSMA – Epreuve de Fabrication

10. 23 ……………………………………… ……………………………….
/4
13 ……………………………………… ……………………………….
15 ……………………………………… ……………………………….
Partie 4 : Monter, essayer et évaluer son travail
Evaluer, son action. Proposer des remédiations Compétence C41
8 Monter la pièce usinée sur le système et procédé aux essais en présence de l’examinateur.
Compléter le questionnaire ci dessous.
QUESTIONS REPONSES
---------------------------------------------------
Que pensez vous de votre intervention ?. ---------------------------------------------------
Justifier votre réponse. ---------------------------------------------------
--------------------------------------------------
La pièce fabriquée s’est-elle montée
facilement sur le système ? -----------------------------------------
Après remontage sur le système, les essais
ont-ils été concluants ? -----------------------------------------
---------------------------------------------------
Dans le cas ou les essais de votre pièce ne ---------------------------------------------------
sont pas concluant, quelles sont vos ---------------------------------------------------
propositions pour remédier à ce problème. ---------------------------------------------------
--------------------------------------------------
/2
BEP MSMA – Epreuve de Fabrication
