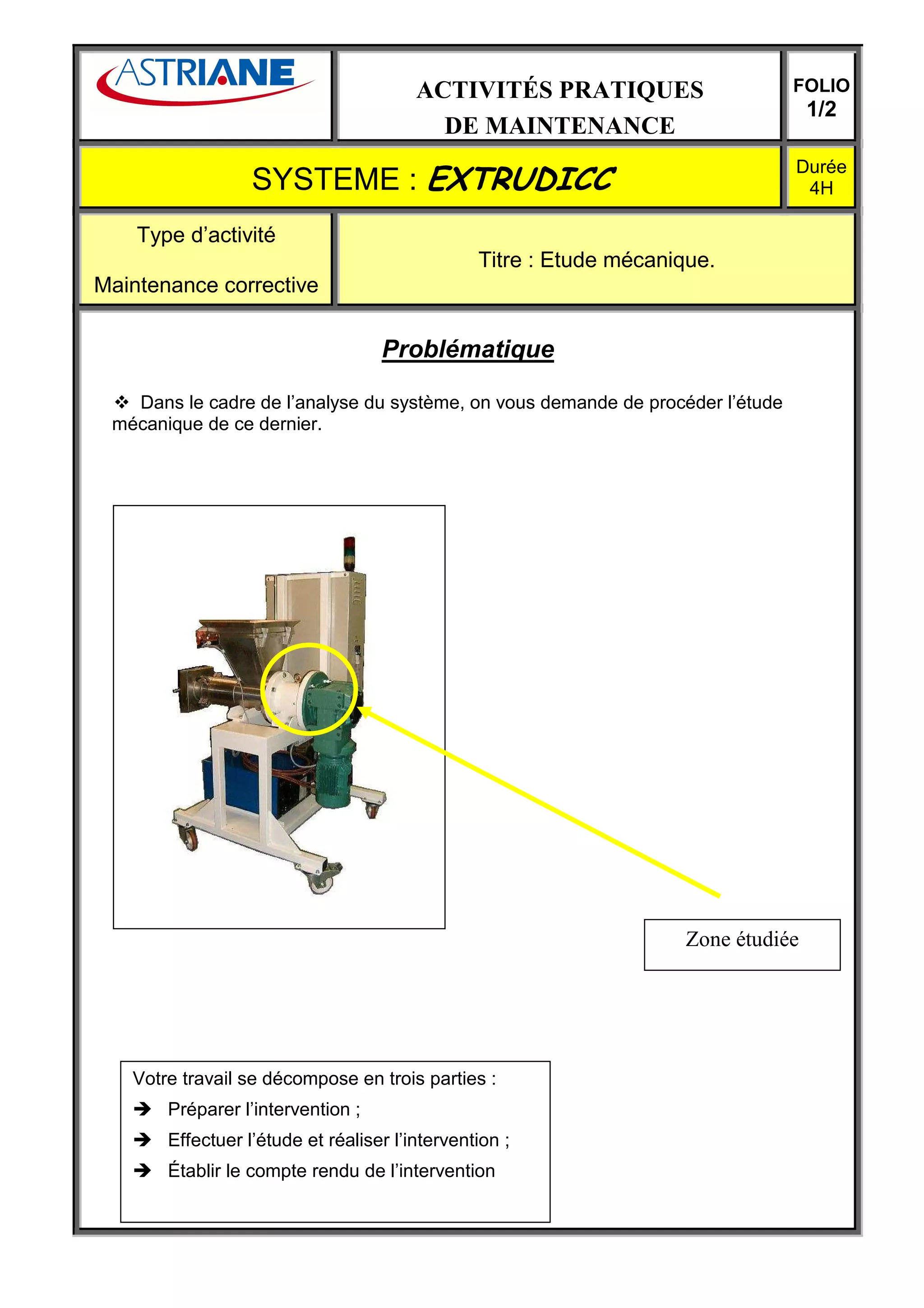

ACTIVITÉS PRATIQUES                     FOLIO
                                                                                    1/2
                                          DE MAINTENANCE
                                                                                Durée
                  SYSTEME : EXTRUDICC                                            4H

    Type d’activité
                                                Titre : Etude mécanique.
Maintenance corrective

                                   Problématique

   Dans le cadre de l’analyse du système, on vous demande de procéder l’étude
 mécanique de ce dernier.




                                                                     Zone étudiée




   Votre travail se décompose en trois parties :
       Préparer l’intervention ;
       Effectuer l’étude et réaliser l’intervention ;
       Établir le compte rendu de l’intervention
ACTIVITÉS PRATIQUES                          FOLIO
                                                                                   2/2
                                       DE MAINTENANCE
                                                                                  Durée
                 SYSTEME : EXTRUDICC                                               4H

    Type d’activité
                                            Titre : Etude mécanique.
Maintenance corrective




                              Travail à effectuer
  PREPARER L’INTERVENTION
    TACHE 1 :
    - Prendre connaissance du bon de travail (vous devrez être capable d’expliquer
      le travail demandé en reformulant la problématique et en situant le composant
      à remplacer)
    - Compléter le bon de travail (heure début d’intervention)

    TACHE 2 :
    - à partir des informations du bon de travail, prendre la gamme opératoire
      correspondant à l’intervention
    - rechercher les fiches de procédure nécessaires à l’intervention
    - rassembler tous les moyens nécessaires à l’intervention (fiches de procédure,
      outillage, pièce de rechange, …)


  EFFECTUER L’ETUDE ET REALISER L’INTERVENTION
    TACHE 3 :
    - Réaliser le serrage à la clé dynamométrique des vis de fixation des 2 côtés du
      palier.


  ÉTABLIR LE COMPTE RENDU DE L’INTERVENTION
    TACHE 4 :
    - Compléter et rédiger le compte rendu de votre intervention
BON DE TRAVAIL
            NUMERO OU REFERENCE DU SYSTEME :                                             N° BT
                               EXTRUDICC                                           2       1       0
         Demandeur                             Emetteur                            Date
Service Production                Nom :
                                  Secteur : Maintenance                       ….. /…… / …..

       Intervenant(s)                   Début                   Fin              Avec          Sans
                                                                                 arrêt         arrêt
Nom :                               d’intervention        d’intervention
Nom :                                      H                     H
Secteur : Maintenance

        Localisation                      Type activité                   Durée prévue
                                     Maintenance corrective                   4 heures


                                 Travail demandé
 Effectuer l’étude mécanique et réaliser le serrage à la clé dynamométrique des
 vis de fixation des 2 côtés du palier.

                                                                            TP
                                                                           CCF



                                 Consignes de travail

 - Le travail demandé devra être réalisé en respectant les fiches de procédures appropriées.
 - L’intervention nécessite que la machine soit consignée et que la zone de travail soit balisée.
 - Équipements de sécurité nécessaires : matériel de balisage.




                Essais de fonctionnement manuel et visuel

 - Procédures spécifiques du bon fonctionnement après intervention.
Document :
                        ASTRIANE DIDACTIQUE                                                                 1
                        04100 Manosque
Ind   .


                                     ETUDE MECANIQUE


                  Après avoir pris connaissance du dossier technique et surtout du dossier sécurité, vous
          allez procéder à l’étude mécanique.
                  Pour cela, il vous est demandé de répondre aux questions suivantes.



          1°/     En vous aidant du système et du dossier technique, donnez le type d’ajustement entre
          les éléments de la charnière de la grille de sécurité ?


                                                                                                    /2




          2°/    D’après la photo ci-dessous, comment est réalisé l’arrêt en translation de cette
          chanière ?




                                                                                                    /2




                                           TP N°210 Etude mécanique
Document :
                        ASTRIANE DIDACTIQUE                                                                2
                        04100 Manosque
Ind   .
          3°/    Au niveau du nez du système, comment est réalisé cette fois-ci l’arrêt en translation ?


                                                                                                   /2




          5°/    Pourquoi y a-t-il du jeu au niveau de cette charnière ?


                                                                                                   /2



          6°/   En vous aidant du dossier technique et du guide du dessinateur, donnez la désignation
          normalisée de cette vis.


                                                                                                   /2




                                           TP N°210 Etude mécanique
Document :
                        ASTRIANE DIDACTIQUE                                                              3
                        04100 Manosque
Ind   .
          7°/    A quoi correspondent les chiffres notés sur cette même vis ?




                                                                                                    /2
          8°/    Donnez le couple de serrage de ce type de vis.




                                                                                                    /2

          9°/    Avec quel outil est-il possible de procéder à un serrage correct ?



                                                                                                    /2


          Les deux roulements qui équipent le palier permettent un guidage en rotation de l’arbre
          d’entraînement.


          10°/ En vous aidant du document suivant, donnez le nom de la liaison réalisée par ces
          roulements.




                                                                                                    /2


          11°/   Toujours avec le même document, recopier la représentation graphique de ces liaisons.



                                                                                                    /2




                                           TP N°210 Etude mécanique
Document :
          ASTRIANE DIDACTIQUE                      4
          04100 Manosque
Ind   .

          SCHEMATISATION DES LIAISONS USUELLES
                  ENTRE DEUX SOLIDES




                        TP N°210 Etude mécanique
Document :
                        ASTRIANE DIDACTIQUE                                                                 5
                        04100 Manosque
Ind   .
          L’entraînement en rotation de la vis affineuse est assuré par l’intermédiaire de l’accouplement
          situé en bout d’arbre d’entraînement.




          12°/   En vous aidant du guide du dessinateur, donnez le nom de ce type de liaison.


                                                                                                   /3




          13°/ Avec l’aide du document précédent donnez la représentation graphique de cette
          liaison.




                                                                                                   /2




          14°/ Avec ces 3 liaisons, complétez le schéma cinématique du système sur le document de
          la page suivante.




                                           TP N°210 Etude mécanique
Document :
                        ASTRIANE DIDACTIQUE                                         6
                        04100 Manosque
Ind   .

                               SCHEMA CINEMATIQUE




          Complétez dans la zone en pointillée
          les symboles des liaisons correspondantes.




                                                                              /15

                              Total sur 40                      Note sur 20




                                          TP N°210 Etude mécanique
ACTIVITES PRATIQUES
                                              DE MAINTENANCE
                        Compte-rendu d’intervention
               Demandeur                                          Emetteur
            Service Production                 Nom :
                                               Secteur : Maintenance
       Intervenant(s)                 Temps d’intervention                    Date
Nom :
Nom :                                                                      …../……/20..
Secteur : Maintenance
                               Localisation de l’intervention
        Système                     Sous-ensemble fonctionnel                Composant(s)


                                        Travail effectué




                                   Difficultés rencontrées




                        Pièces de rechange et consommables
                   Désignation                                   Référence              Quantité




      Opération                 Type de maintenance                    Cause de défaillance
Remplacement            corrective                               Usure normale
Réglage                 préventive systématique                  Défaut utilisateur
Nettoyage               préventive conditionnelle                Défaut maintenance
Diagnostic              préventive prévisionnelle                Défaut conception
Amélioration                                                     Défaut environnement
Contrôle                                                         Défaut produit
                                 Symptôme lié à la défaillance
