- 1. MI IV 112B Par rapport aux fonctions pneumatiques à réaliser, justifier le choix des composants Maintenance industrielle Niveau IV CAFOC - GIP de l’académie de Lyon - 39, rue Pierre Baizet - CP201 - 69336 Lyon cedex 09 Académie de Lyon 04 72 19 80 21 - 04 78 47 27 11 - gipal-cafoc@ac-lyon.fr 1/1

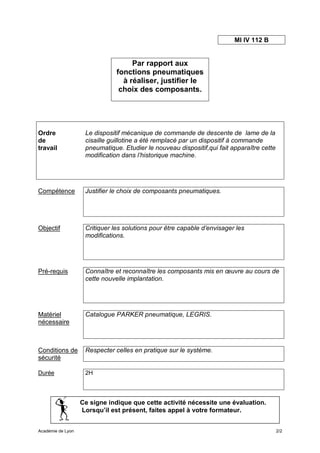

- 2. MI IV 112B Par rapport aux fonctions pneumatiques à réaliser, justifier le choix des composants. Ordre Le dispositif mécanique de commande de descente de lame de la de cisaille guillotine a été remplacé par un dispositif à commande travail pneumatique. Etudier le nouveau dispositif,qui fait apparaître cette modification dans l’historique machine. Compétence Justifier le choix de composants pneumatiques. Objectif Critiquer les solutions pour être capable d’envisager les modifications. Pré-requis Connaître et reconnaître les composants mis en œuvre au cours de cette nouvelle implantation. Matériel Catalogue PARKER pneumatique, LEGRIS. nécessaire Conditions de Respecter celles en pratique sur le système. sécurité Durée 2H Ce signe indique que cette activité nécessite une évaluation. Lorsqu’il est présent, faites appel à votre formateur. Académie de Lyon 2/2

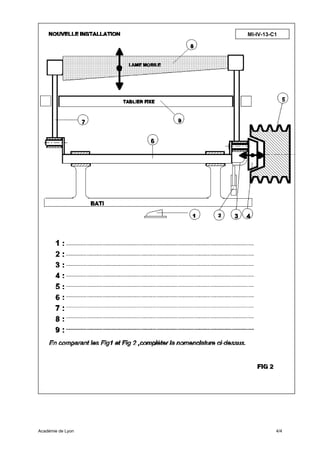

- 3. MI IV 112B Étude de l'activité La cisaille guillotine qui équipe l’atelier a subi une série de modifications pour la rendre compatible avec les nouvelles normes de sécurité actuellement en vigueur et fixées par le code du travail. Un dispositif pneumatique a donc remplacé l’ancien système mécanique permettant la commande de l’embrayage. Travail à réaliser : 1/ comparer les deux schémas Fig 1 et Fig 2 et dresser la liste des modifications. Académie de Lyon 3/3
- 4.

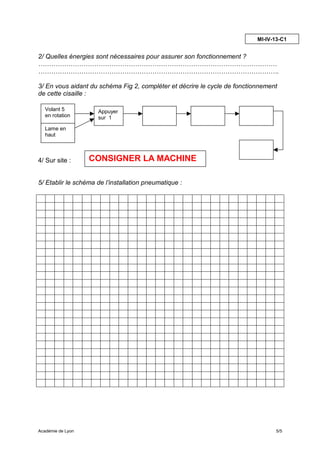

- 5. MI-IV-13-C1 2/ Quelles énergiessont nécessaires pour assurer son fonctionnement ? ………………………………………………………………………………………………… …………………………………………………………………………………………………. 3/ En vous aidant du schéma Fig 2, compléter et décrire le cycle de fonctionnement de cette cisaille : Volant 5 Appuyer en rotation sur 1 Lame en haut 4/ Sur site : CONSIGNER LA MACHINE 5/ Etablir le schéma de l’installation pneumatique : Académie de Lyon 5/5

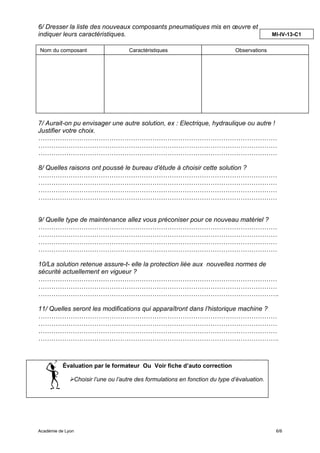

- 6. 6/ Dresser laliste des nouveaux composants pneumatiques mis en œuvre et indiquer leurs caractéristiques. MI-IV-13-C1 Nom du composant Caractéristiques Observations 7/ Aurait-on pu envisager une autre solution, ex : Electrique, hydraulique ou autre ! Justifier votre choix. ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… 8/ Quelles raisons ont poussé le bureau d’étude à choisir cette solution ? ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… 9/ Quelle type de maintenance allez vous préconiser pour ce nouveau matériel ? ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… 10/La solution retenue assure-t- elle la protection liée aux nouvelles normes de sécurité actuellement en vigueur ? ………………………………………………………………………………………………… ………………………………………………………………………………………………… …………………………………………………………………………………………………. 11/ Quelles seront les modifications qui apparaîtront dans l’historique machine ? ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… …………………………………………………………………………………………………. Évaluation par le formateur Ou Voir fiche d’auto correction Choisir l’une ou l’autre des formulations en fonction du type d’évaluation. Académie de Lyon 6/6

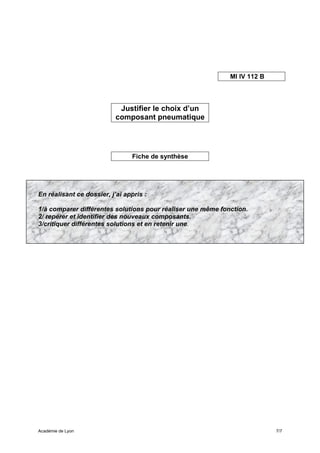

- 7. MI IV 112B Justifier le choix d’un composant pneumatique Fiche de synthèse En réalisant ce dossier, j’ai appris : 1/à comparer différentes solutions pour réaliser une même fonction. 2/ repérer et identifier des nouveaux composants. 3/critiquer différentes solutions et en retenir une. Académie de Lyon 7/7
