MI – IV – 200A




  DECRIRE OU CALCULER LES
DIFFERENTS NIVEAUX D’ENERGIE
(DEBIT, PRESSION, INTENSITE …)
 MAINTENANCE INDUSTRIELLE

                   Niveau IV
                      2006




             CAFOC - GIP de l’académie de Lyon -
     39, rue Pierre Baizet - CP201 - 69336 Lyon cedex 09
  04 72 80 51 53 - 04 78 47 27 11 - gipal-cafoc@ac-lyon.fr
MI – IV – 200A

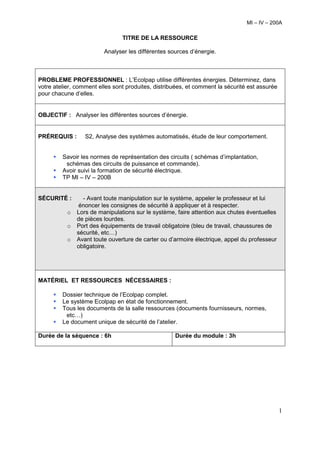

                                TITRE DE LA RESSOURCE

                         Analyser les différentes sources d’énergie.



PROBLEME PROFESSIONNEL : L’Ecolpap utilise différentes énergies. Déterminez, dans
votre atelier, comment elles sont produites, distribuées, et comment la sécurité est assurée
pour chacune d’elles.


OBJECTIF : Analyser les différentes sources d’énergie.


PRÉREQUIS :       S2, Analyse des systèmes automatisés, étude de leur comportement.


         Savoir les normes de représentation des circuits ( schémas d’implantation,
          schémas des circuits de puissance et commande).
         Avoir suivi la formation de sécurité électrique.
         TP MI – IV – 200B


SÉCURITÉ :       - Avant toute manipulation sur le système, appeler le professeur et lui
                énoncer les consignes de sécurité à appliquer et à respecter.
           o   Lors de manipulations sur le système, faire attention aux chutes éventuelles
               de pièces lourdes.
           o   Port des équipements de travail obligatoire (bleu de travail, chaussures de
               sécurité, etc…)
           o   Avant toute ouverture de carter ou d’armoire électrique, appel du professeur
               obligatoire.




MATÉRIEL ET RESSOURCES NÉCESSAIRES :

         Dossier technique de l’Ecolpap complet.
         Le système Ecolpap en état de fonctionnement.
         Tous les documents de la salle ressources (documents fournisseurs, normes,
          etc…)
         Le document unique de sécurité de l’atelier.

Durée de la séquence : 6h                           Durée du module : 3h




                                                                                               1
MI – IV – 200A



SOMMAIRE :

A-   Installation situation professionnelle.
     1 - Installation problème professionnel
     2 - Précautions à prendre
     3 - Système support
     4-
B-    Réalisation apprentissage.
     5 - Dossier apprentissage
     6 - Documentation ressources
     7-

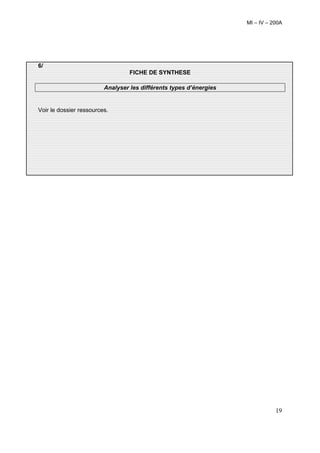

C-   Synthèse
      6 – Synthèse



Auteur : PRUNET                                Version : 19 Avril 2006, version 1




       Ce pictogramme indique que cette activité nécessite une évaluation. Lorsqu’il est présent,
       faites appel à votre formateur




                                                                                          2
MI – IV – 200A

                                      PREPARATION



Cette ressource vous propose d’étudier les points suivants :

   -   Production de l’énergie électrique, transport (avant le système Ecolpap, dans votre
       atelier, et dans l’Ecolpap)
   -   Production de l’air comprimé, transport dans l’atelier et dans le système Ecolpap.
   -   Production de l’énergie hydraulique dans le système Ecolpap.




1 – Installation du problème professionnel :


Le système Ecolpap qui est installé dans votre atelier va être contrôlé par vos soins. On
souhaite savoir si les énergies auxquelles il est raccordé sont compatibles avec les besoins
du système.
De plus, on souhaite savoir comment elles sont produites dans votre atelier, comment elles
sont acheminées jusqu’à l’Ecolpap et si les conditions de sécurité sont respectées.




                                                                                               3
MI – IV – 200A




2 - Précautions à prendre :

       - Lors de toute intervention sur le système (électrique, mécanique), vous devrez
       procéder à la consignation de celui-ci.
       - Avant toute intervention et après avoir écrit la procédure que vous allez suivre, vous
    appellerez le professeur afin qu’il vérifie et surveille votre travail.


3 - Support technique :


   -   Vérifier la compatibilité du système avec les énergies disponibles dans l’atelier.
   -   Déterminer comment sont produites et acheminées les différentes énergies jusqu’à
       l’Ecolpap.
   -   Vérifier si les conditions de sécurité sont bien remplies.




                              REALISATION APPRENTISSAGE



4 – Dossier apprentissage :


                                         ELECTRICITE

A – Production :

Il existe trois types de centrales électriques en France, lesquels :

   -   ___________________________________

   -   ___________________________________

    - ____________________________________


Pour quelle raison, l’électricité est transportée en haute tension sur les lieux de
consommation ?


__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________




                                                                                                  4
MI – IV – 200A

B – Distribution

Voici le schéma de câblage électrique de l’alimentation, depuis l’armoire générale de l’atelier,
jusqu’au système Ecolpap.
Indiquez le nom de chacun des éléments ci dessous et déterminez leurs fonctions.


                   L1 L2       L3 N                            _____________________________
                                          QG1                  _____________________________
                                          4x100A               _____________________________
                                                               _____________________________
                                                               _____________________________
                                                               _____________________________
                                                               _____________________________
                                                               _____________________________
                                                               _____________________________
                     X     X    X X                            _____________________________
                                                               _____________________________
                                          Q1 4x100A            _____________________________
                                                               _____________________________
                                          300 mA               _____________________________
                                                               _____________________________
                                                               _____________________________
                                                               _____________________________
                                                               _____________________________
                                                               _____________________________
                                                               _____________________________
                                                               _____________________________
Arrêts d’urgence
                     Alimentation                              _____________________________
Atelier
                     canalis                                   _____________________________
                                                               _____________________________




C – Transformation

Le système Ecolpap utilise l’énergie électrique fournie par le réseau E.D.F. Est-ce que
l’énergie proposée par le réseau est compatible avec l’énergie électrique nécessaire au
fonctionnement de l’Ecolpap. Justifier votre réponse.

__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________




                                                                                              5
MI – IV – 200A

Le système Ecolpap a également besoin d’une autre tension. En vous aidant du dossier
technique du système, déterminez cette tension.

__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________



En vous aidant du dossier ressources :
-Quel est le nom de l’appareil qui permet de transformer la tension de l’énergie électrique ?
Expliquez brièvement le fonctionnement de cet appareil.

__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________


Après avoir noté ci dessous les équipements nécessaires à votre intervention, effectuez la
mesure de la tension de sortie de l’appareil de transformation.

__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________



La tension attendue est de _________.
La tension mesurée est de________.



                                                         Sur quelles bornes allez vous
                                                         effectuer vos mesures ?


                                                         __________________________
                                                         __________________________
                                                         __________________________
                                                         __________________________
                                                         __________________________
                                                         __________________________
                                                         ________________________




                                                                                                6
MI – IV – 200A

                                       PNEUMATIQUE

A – Production :

Voici les photos du système qui produit l’air comprimé dans l’atelier. A l’aide du dossier
ressources, expliquez la fonction de chacun des éléments et ses caractéristiques.

                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
Compresseur
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________
                                                     _____________________________________



Accumulateur




                                                                                              7
MI – IV – 200A

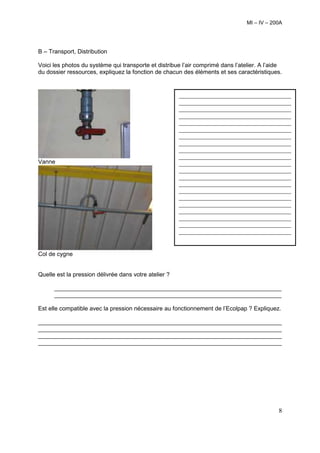

B – Transport, Distribution

Voici les photos du système qui transporte et distribue l’air comprimé dans l’atelier. A l’aide
du dossier ressources, expliquez la fonction de chacun des éléments et ses caractéristiques.


                                                       ______________________________________
                                                       ______________________________________
                                                       ______________________________________
                                                       ______________________________________
                                                       ______________________________________
                                                       ______________________________________
                                                       ______________________________________
                                                       ______________________________________
                                                       ______________________________________
                                                       ______________________________________
Vanne                                                  ______________________________________
                                                       ______________________________________
                                                       ______________________________________
                                                       ______________________________________
                                                       ______________________________________
                                                       ______________________________________
                                                       ______________________________________
                                                       ______________________________________
                                                       ______________________________________
                                                       ______________________________________
                                                       ______________________________________


Col de cygne


Quelle est la pression délivrée dans votre atelier ?

      _____________________________________________________________________
      _____________________________________________________________________

Est elle compatible avec la pression nécessaire au fonctionnement de l’Ecolpap ? Expliquez.

__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________




                                                                                             8
MI – IV – 200A

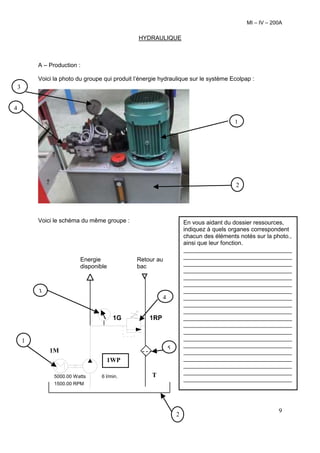

                                                  HYDRAULIQUE



            A – Production :

            Voici la photo du groupe qui produit l’énergie hydraulique sur le système Ecolpap :
    3


4

                                                                                          1




                                                                                           2




            Voici le schéma du même groupe :                            En vous aidant du dossier ressources,
                                                                        indiquez à quels organes correspondent
                                                                        chacun des éléments notés sur la photo.,
                                                                        ainsi que leur fonction.
                                                                        _________________________________
                            Energie              Retour au              _________________________________
                                                                        _________________________________
                            disponible           bac
                                                                        _________________________________
                                                                        _________________________________
                                                                        _________________________________
            3                                                           _________________________________
                                                            4           _________________________________
                                                                        _________________________________
                                                                        _________________________________
                                         1G           1RP               _________________________________
                                                                        _________________________________
                                                                        _________________________________
        1                                                               _________________________________
                                                                        _________________________________
                1M                                              5
                                                                        _________________________________
                                      1WP                               _________________________________
                                                                        _________________________________
                                                                        _________________________________
                  5000.00 Watts     6 l/min.           T
                                                                        _________________________________
                  1500.00 RPM




                                                                                                           9
                                                                    2
MI – IV – 200A

La distribution de l’énergie hydraulique se fait grâce à des flexibles de couleur ……..

Expliquez brièvement le fonctionnement du limiteur de pression :
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________


5 - Documentation – ressources

                        PRODUCTION DE L’ENERGIE ELECTRIQUE

1 . ENERGIES PRIMAIRE ET SECONDAIRE.




2 . LES DIFFERENTES CENTRALES ELECTRIQUES.

Les centrales hydrauliques

Les centrales nucléaires

Les centrales thermiques

3 . LES CENTRALES HYDRAULIQUES.

       Principe :

        C’est la pression et le débit d’eau qui entraîne une turbine. Celle-ci entraîne en
rotation un alternateur qui produit l’énergie électrique

Les centrales de hautes chutes :




   Caractéristiques :

Pression forte

Débit faible

                                                                                            10
MI – IV – 200A

   Les centrales de basses chutes (ou au fil de l’eau):

   Caractéristiques :

Pression faible

Débit important




4 . LES CENTRALES NUCLEAIRES.

       Principe :

       C’est le fission nucléaire qui produit la chaleur permettant de transformer l’eau en
vapeur sous pression. Celle-ci va entraîner une turbine qui mettra en rotation un alternateur.




5 . LES CENTRALES THERMIQUES.

       Principe :

        C’est la combustion de charbon, fuel, ou gaz qui produit la chaleur permettant de
transformer l’eau en vapeur sous pression. Celle-ci va entraîner une turbine qui mettra en
rotation un alternateur.




                                                                                           11
MI – IV – 200A




  L'énergie électrique est transportée sur les lieux de consommation en très haute tension de
  distribution (HT) afin de diminuer les pertes en lignes (intensité plus faible sous une haute
  tension).
  Pour des raisons de sécurité évidentes cette haute tension n'est pas "utilisable" sur des
  installations domestiques, tertiaires et bien souvent industrielles.
  Il faut donc l'abaisser à des valeurs de tension plus "raisonnables" pour utilisation sur des
  récepteurs traditionnels.

                                                    Fourniture d'énergie
                                                     en haute tension

                                                                              L'énergie est livrée en
                                                                                basse tension (BT)
                                                                             Généralement 220/380 V


Le transformateur du réseau de
 distribution abaisse la tension
 de l'énergie électrique en vue
        de son utilisation




                                   LE TRANSFORMATEUR


  Représentation normalisée :




  Principe de fonctionnement :

          Une source de
         courant alternatif
       alimente le bobinage
             primaire
                                                                            Un courant prend
                                                                            naissance dans le
                                                                           bobinage secondaire




  Pour qu'un courant prenne naissance il suffit que le bobinage subisse une variation
  d'aimantation. On peut en déduire que si l'on alimente un bobinage (primaire) en courant
  alternatif cela engendrera une aimantation variable qui elle-même engendrera un courant
  alternatif dans un bobinage secondaire
                                                                                              12
MI – IV – 200A




    Si le bobinage secondaire possède moins de spires que le bobinage primaire la tension
    secondaire sera plus faible que la tension primaire (transformateur abaisseur de tension)




N2 < N1 ⇒ U2 < U1        m=U2/U1=N2/N1

Si m<1, le transformateur abaisse la tension.
Si m>1, le transformateur élève la tension.
Si m=1, le transformateur sépare le réseau d’utilisation du réseau d’alimentation (neutre isolé).



On peut donc en déduire la règle suivante :
TENSION SECONDAIRE = TENSION PRIMAIRE X NOMBRE DE SPIRES SECONDAIRES
                                            NOMBRE DE SPIRES PRIMAIRES


                                                                        m=Rapport de
                                                                        transformation


                            PRODUCTION DE L’AIR COMPRIME

        L’ensemble compresseur-accumulateur :

    Installé dans un local aéré (évacuation de la chaleur), il comprime l’air aspiré à l’abri des
poussières. L’air est stocké dans un accumulateur sous une pression définie (le
compresseur ne fonctionne que lorsque cela est nécessaire). En sortie d’accumulateur, l’air
est distribué aux divers points de l’installation. On trouve alors plusieurs appareils constituant
le bloc de conditionnement.



   L’objectif est de distribuer en divers points d’une installation, l’air préalablement
comprimé dans des conditions d’utilisations optimales pour les organes qui y seront
connectés. Ceci nécessite plusieurs appareils destinés à produire et conditionner l’air
comprimé :




                                                                                               13
MI – IV – 200A


                                         Soupape de sécurité



Installation




                                                                                                  Filtre



                                                                                                           Air aspiré




        Une installation est caractérisée par :

               -   La pression fournie par le compresseur. L’unité est le bar : 1daN/cm².
                   L’accumulateur possède une soupape de sécurité « tarée » à une certaine
                   pression. Cette soupape s’ouvrira si le compresseur atteint ou dépasse cette
                   pression (organe de sécurité).

               -   Le débit du compresseur. L’unité utilisée est le mètre cube par heure (m3/h)

        1. Transport de l’air comprimé :




    Les tuyauteries principales seront montées avec une pente de 2 à 3 % dans le sens de
    l’écoulement.

        Tous les raccordements se feront sur le dessus de la tuyauterie afin d’éviter l’écoulement
    de l’eau de condensation. Il sera bon de prévoir au bas de chaque raccordement une purge.

                                                                                                    14
MI – IV – 200A

   Diverses vannes permettent d’isoler une portion d’installation ou d’effectuer la
maintenance du système (purge).

        Tous les tuyaux principaux sont en PVC rigide et les raccordements en tuyaux
flexibles.

   2. Distribution de l’air comprimé :

   Afin de permettre à une installation pneumatique un bon fonctionnement et un meilleur
rendement , il faut lui assurer un air conditionné (traitement de l’air) donné par une unité de
conditionnement d’air.




   L'unité de conditionnement d'air résulte de la juxtaposition de plusieurs éléments: filtre,
régulateur de pression et lubrificateur. Un manomètre fixé sur le régulateur peut indiquer la
pression de réglage.

   Remarque : Il est impératif d'assembler les éléments dans l'ordre donné ci-dessus.

   L'unité de conditionnement d'air est aussi appelée : FRL




                                                                                            15
MI – IV – 200A

    2.1 Le filtre :


             Il élimine les impuretés solides ainsi que l’humidité de l’air. La vidange de l’eau et
             des impuretés s’effectue à la partie inférieure du filtre.


    2.2 Le régulateur :


             Son rôle est d’absorber les variations de pression en entrée, de façon à restituer
             en sortie, une pression constante qu’il est possible de régler en fonction des
             besoins. Il est souvent complété d’un manomètre permettant la lecture rapide de
             la pression d’air.

    2.3 Le lubrificateur :




             Le graissage de l’air est nécessaire (dans certains systèmes), de façon à assurer
             le bon fonctionnement du matériel récepteur. Son fonctionnement est entièrement
             automatique.




                             PRODUCTION DE L’ENERGIE HYDRAULIQUE


POMPES HYDRAULIQUES




        Les pompes volumétriques

                                                              Le débit est obtenu par :
                                        Refoulement                  Aspiration
                                                                     Transfert dans la pompe
Aspiration                                                           Refoulement

                                                              Une étanchéité très poussée permet
                                                              une utilisation avec des fuites
                                                              internes relativement faible.



Une pompe ne donne pas de pression, mais uniquement un débit. C’est la résistance à
                       l’écoulement qui crée la pression.




                                                                                                 16
MI – IV – 200A




   Exemple de pompe : la pompe à palettes à débit fixe :


Les pompes à palettes se caractérisent par leur faible niveau sonore. Elles sont en général
utilisées avec des pressions de circuit jusqu’à environ 175 bars.

Fonctionnement :

Le barillet ou rotor est muni de palettes glissant dans des encoches. Ces encoches sont
placées perpendiculairement par rapport à l’axe d’entraînement.

Lors de la rotation du barillet, les palettes sont poussées vers l’extérieur par la force
centrifuge. L ‘extrémité de celle-ci est en contact permanent avec l’intérieur du corps. Le
fluide se retrouve alors emprisonné entre le barillet, le corps et les palettes.




Lorsque le volume augmente, le fluide est aspiré du réservoir (orifice S) afin de combler
l’espace devenu libre : aspiration.

Lorsque le volume diminue, le fluide est chassé par le refoulement ( orifice P).

La largeur du barillet ainsi que l’excentration détermine la cylindrée de la pompe.



Limiteur de pression (ou soupape de sûreté) - fonction:


     Les limiteurs de pression sont des appareils normalement fermés. Ils ne laissent
     passer le fluide que lorsque la pression de commande atteint la valeur de tarage.

     L’ouverture de la soupape de sécurité permet de diriger le débit de la pompe vers le
     réservoir et ainsi de ne pas dépasser une valeur max. prédéterminée.

                                                                                              17
MI – IV – 200A

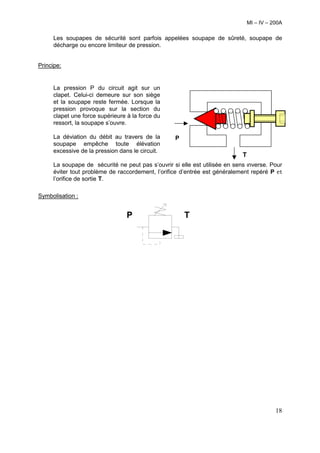

     Les soupapes de sécurité sont parfois appelées soupape de sûreté, soupape de
     décharge ou encore limiteur de pression.


Principe:


     La pression P du circuit agit sur un
     clapet. Celui-ci demeure sur son siège
     et la soupape reste fermée. Lorsque la
     pression provoque sur la section du
     clapet une force supérieure à la force du
     ressort, la soupape s’ouvre.

     La déviation du débit au travers de la       P
     soupape empêche toute élévation
     excessive de la pression dans le circuit.
                                                                            T
     La soupape de sécurité ne peut pas s’ouvrir si elle est utilisée en sens inverse. Pour
     éviter tout problème de raccordement, l’orifice d’entrée est généralement repéré P et
     l’orifice de sortie T.

Symbolisation :


                                 P                    T




                                                                                           18
MI – IV – 200A




6/
                                  FICHE DE SYNTHESE

                         Analyser les différents types d’énergies


Voir le dossier ressources.
