Rapport de projet tutoré

2013
Entreprise Saur
Corlouer Yann
Souldadié Aimeric
[RAPPORT DU PROJET
TUTORE]
Rénovation d’une station de sur-pression d’eau
potable

Introduction
Durant le cursus de notre seconde année en Section de Technicien Supérieur en
Electrotechnique, nous avons dû réaliser un projet industriel en partenariat avec l’entreprise SAUR.
Notre projet a consisté à la rénovation de l’armoire électrique d’une station de sur-pressage
situé à proximité de Gramat.
Nous avons choisi ce projet en raison de l’intérêt que nous portons pour les technologies de
télécommunication via automate, ainsi que de découvrir et de travailler sur un système partant sur
des fluides.
Nous tenons à remercier Monsieur Lionel Auber, superviseur de travaux de Gramat, pour
nous avoir permis réaliser ce projet, ainsi que pour tous le temps qu’il nous a consacré tout au long
de cette période de projet, sachant répondre à toutes nos interrogations.
Nous remercions aussi toute l’équipe de technicien pour nous avoir fait partager toutes leurs
expériences et leurs compétences durant le stage de 3 semaines.
Nos remerciements vont aussi à toute l’équipe pédagogique du lycée Gaston Monnerville et
en particulier, les professeurs tuteurs de notre projet, Roualdés Gilles et Peyral Laurent.

Sommaire
I- Présentation de l’entreprise........................................................................................................1
1) Présentation général...............................................................................................................1
2) Mission de la SAUR..................................................................................................................1
3) Organigramme........................................................................................................................2
4) Cahier des charges fonctionnel....................................................................................................3
1) Présentation générale du système supportant le projet...........................................................3
2) Analyse de l’existant................................................................................................................3
3) Expression du besoin...............................................................................................................3
4) Synoptique de l’eau.................................................................................................................5
5) Synoptique du fonctionnement...............................................................................................6
6) Armoire électrique de l’installation .........................................................................................8
7) Analyse des contraintes...........................................................................................................9
Partie 1 : CORLOUER Yann ................................................................................................................10
I) Présentation général.................................................................................................................10
1) Introduction ..........................................................................................................................10
2) Cahier des charges personnel................................................................................................10
II) Etude de la consommation électrique de la station « de Gaule »...............................................11
1) Puissance d’un moteur de la station de Gaule .......................................................................11
2) Avantage d’un variateur de vitesse........................................................................................11
3) Retour sur investissement.....................................................................................................13
III) Etude des solutions ...............................................................................................................15
1) Variateur de vitesse...............................................................................................................15
2) Ré-enclencheur automatique ................................................................................................16
IV) Etude du dimensionnement et du calibre des protections .....................................................17
1) Choix du transformateur. .....................................................................................................17
2) Choix des protections ...........................................................................................................18
V) Les schémas..............................................................................................................................20

1) Schémas électrique ...............................................................................................................20
2) Schéma d’implantation..........................................................................................................21
Partie 2 : SOULDADIE Aimeric ...........................................................................................................24
I) Présentation général.................................................................................................................24
1) Introduction ..........................................................................................................................24
II) Choix du matériel......................................................................................................................25
1) Choix de l’armoire électrique.................................................................................................25
2) Choix du nouveau module de télégestion..............................................................................26
III) Présentation du module de télégestion SOFREL S550 ............................................................29
1) Description générale .............................................................................................................29
2) Principe de programmation .......................................................................................30
IV) Choix du capteur de pression ................................................................................................38
V) Conclusion ................................................................................................................................40

1
Rénovation d’une station de sur-pression d’eau potable Lycée Gaston Monnerville
I- Préséntation dé l’éntréprisé
1) Présentation générale
Nom de l’entreprise : SAUR
Création : 1933
Fondateur : Pierre Crussard
Forme juridique : Société par actions simplifiée
Actionnaire :
 Fonds stratégique d'investissement 38 %
 Séché Environnement 33 %
 AXA Private Equity 17 %
 Cube Infrastructure 12 %
2) Mission de la SAUR
La mission principale de la SAUR est la gestion des services d’eau et d’assainissement dans tout le
territoire français. Elle intervient sur toutes les étapes du cycle de l’eau en apportant à leurs clients,
collectivités et industriels un service de qualité.
La SAUR installe et réhabilite tous types de réseaux nécessaire à la distribution de l’eau à la
collecte des eaux usées et des eaux pluviales.
Elle dispose aussi d’un service d’ingénierie afin d’améliorer les services qu’elle propose, mais
aussi de manager les projets d’usines de productions d’eau potable et de station de traitement des
eaux usées pour les industriels et les collectivités locales.

2
 Quelques chiffres en France et dans la région
Dans la région :
 94 830 clients eau
 25 308 clients assainissement
 9 788 km de réseau eau propre
 285 km de réseau eau usagé
 100% du réseau cartographié
 94 usines de production d’eau et traitement dont 20>100 m3/h
 15.5 million de m3
d’eau potable produite
 1.4 millions de m3
d’assainissement traités
3) Organigramme du site de Gramat

3
4) Cahiér dés chargés fonctionnél
1) Présentation générale du système supportant le projet
Il s’agira de rénover une des nombreuses stations de surpression d’eau potable du lot (station
« de Gaule » proche de Gramat), y compris la télégestion de l’installation.
Il conviendra de revoir l’ensemble de l’installation électrique :
- armoire électrique du surpresseur télégestion inclus ;
- électricité du bâtiment.
De plus, une étude de la consommation électrique des surpresseurs de la station devra être
réalisée afin d’améliorer l’efficacité énergétique de la station.
2) Analyse de l’existant
La station « de GAULE » est située aux environs de Gramat, elle dispose de :
 2 armoires électriques (du surpresseur et du module de télégestion)
 2 pompes surpresseurs d’une puissance de 3 kW chacune.
 1 module de télégestion Saufrel qui relie la station de pompage aux bureaux de la SAUR par
réseau téléphonique.
 1 pressostat qui gère la mise en marche des pompes.
3) Expression du besoin
Afin de répondre aux souhaits de l’entreprise, il faut:
 Effectuer l’étude de la consommation électrique afin de valider le renouvellement des
motopompes
 Remplacer l’armoire électrique (y compris le matériel électrique) de l’installation en
intégrant un nouveau pupitre de commande et du bâtiment.
 En fonction de l’étude, prévoir la nouvelle motorisation et sa commande
 Prévoir le fonctionnement des motopompes en alternance.
 Prévoir un nouveau dispositif de télégestion des informations de défaut du surpresseur.
 Prévoir un dispositif de ré-enclenchement en cas de coupure d’électricité.
 Mettre en conformité l’installation d’un point de vue sécurité (protection des personnes ;
protection contre la foudre)
 Choix d’un nouveau pressostat.
 Créer le nouveau dossier de l’installation

4
 Description structurelle du système :
Principaux constituants : Caractéristiques techniques :
 Réservoir d’eau
 2 pompes
 Armoire électrique
 Pressostat
 Télésurveillance
 Parafoudres
capacité : 400m3
Puissance : 3 kW
Consigne de pression : 2 à 4 bars
Sofrel
monophasé, triphasé, RTC
 Inventaire des matériels et outils logiciels à mettre en œuvre :
Désignation : Caractéristiques techniques :
 Armoire électrique
 Module de télégestion
 Motorisation et pilotage
 Matériel de commande et de
puissance
 Ré-enclencheur automatique
 Parafoudres
 Interrupteur-sectionneur
Protection : bâtiment, commande, pompe doseuse…
16 entrées TOR, 3 entrées ANA, 1 sortie TOR
Variateur de vitesse 3Kw, capteur de pression sortie ANA
Contacteur, voyant…
IP 21 alimentation 230VAC
Monophasé, triphasé, RTC
20A
Site sur presseur de GAULE :

5
4) Synoptique de l’eau
Cette station comporte un réservoir de 400m3
, qui est alimenté par une alimentation (réseau
bleu). Pour desservir la clientèle située en contrebas de la station, la Saur utilise deux réseaux non
sur-pressé (réseau vert). Ces canalisations ne sont pas sur-préssé car la gravité suffi à augmenter la
pression afin d’avoir un débit acceptable. Pour notre projet, nous nous occuperons de la partie
« réseau sur-pressé » (en rouge). Ce dernier alimente des maisons aux alentours de la station, la
différence de hauteur entre De Gaule et les habitations n’est pas suffisante pour avoir un débit
convenable, Il faut donc augmenter la pression à l’aide de motopompes.
Alimentation
en eau
Local
Motopompes
(surpresseur)
Autres
stations
Réservoir
Réseau non
surpressé
Réseau
surpressé
Motopompes
Réservoir
tampon
Alimentation
et refoulement
du réservoir
de 400m3
Réseau non
surpressé
Réseau
surpressé

6
Pressostat
détecte un
manque de
pression
Réservoir
Réseau
Motopompes
Pressostat
Demande en
eau
5) Synoptique du fonctionnement
Lorsqu’il y a une demande en eau de la part des clients, la pression diminue à l’intérieur du
circuit, le pressostat détecte ce manque de pression (représenté ici par le voyant allumé) ce permet
d’enclencher une pompe afin de sur-préssé le circuit (voir ci-dessous)

7
Lorsque la pression devient suffisante, le capteur de pression donne l’ordre à la pompe de
s’arrêter. Ensuite un nouveau cycle recommence à l’identique mais avec la mise en route de la
seconde pompe. L’alternance des motopompes s’effectue grâce à des contacteurs. La particularité
des stations est l’envoie de plusieurs information (temps de démarrage, nombre de démarrage,
débit…) grâce à la télégestion. Toutes ces informations sont stockées dans un serveur.
Mise en
pression du
circuit
Pressostat
détecte une
de pression
suffisante
Réservoir
réseau
Motopompes
Suppresseur
Pressostat

8
6) Armoire électrique de l’installation
Le matériel électrique est divisé en deux. Il nous a été demandé de tout réunir en une
armoire afin d’économiser de l’argent. Les demandes pour l’armoire sont :
 Armoire en métal
 Une porte
 Poigné sans serrure
Armoire puissance et commande Armoire télégestion

9
7) Analyse des contraintes
La réalisation du projet professionnel nous impose plusieurs contraintes.
Pour la station de sur-préssage de Gaule alimentant les habitations alentours :
 Le respect du libellé pour la programmation. En effet, chaque ligne de programme
doit avoir un nom spécifique choisi par l’entreprise afin que toute les lignes de
programmes de toutes les stations soit identique.
 Nos différentes interventions devront permettre d’assurer une reprise du service
dans les plus brefs délais afin de ne pas perturber le cycle de vie des habitants
desservie par la station.

10
Partie 1 : CORLOUER Yann
I) Préséntation généralé
1) Introduction
L’entreprise souhaite rénover l’ensemble de l’installation électrique de la station de surpression
« de GAULE ». Je dois réaliser une étude de la consommation électrique des motopompes afin
d’améliorer l’efficacité énergétique de la station. Ensuite, je réaliserai les nouveaux schémas
puissance et commande de l’installation. Je m’occupe aussi de gérer le fonctionnement des
motopompes en alternances.
2) Cahier des charges personnel
 Effectuer une étude de la consommation électrique afin de valider l’installation d’un
variateur de vitesse.
 Remplacer l’armoire électrique de l’installation en intégrant un nouveau pupitre de
commande et du bâtiment.
 Prévoir le fonctionnement des motopompes en alternance.
 Prévoir un dispositif de ré-enclenchement en cas de coupure d’électricité.
 Mettre en conformité l’installation d’un point de vue sécurité.
 Créer le nouveau dossier de l’installation

11
II) Etudé dé la consommation
éléctriqué dé la station « dé
Gaulé »
La station de Gaule est composée, en autre, de deux motopompes de 3kW chacune. Elles
fonctionnent en alternance pour prolonger leur durée de vie et d’assurer la continuité de service en
cas de panne d’une des deux pompes. Vue la mise en marche fréquente des moteurs, environs 10
démarrages par heure soit un temps de fonctionnement d’environs de 15 minutes par heure, il nous
a été demandé de chercher des solutions afin de réduire l’énergie électrique. Nous avons envisagé,
avec le tuteur, d’installer un variateur de vitesse qui réduira la puissance consommée et qui
permettra, par la même occasion, de gérer l’alternance des pompes.
Afin de valider l’intérêt de l’ajout d’un variateur de vitesse dans l’installation il m’a été
demandé de réaliser une étude électrique de la station de Gaule.
1) Puissance d’un moteur de la station de Gaule
Puissance apparente (kW) 3.229 FP 0.86
Puissance réactive (kVAR) 2.695 cos ϕ 0.86
puissance active (kVA) 4.432 tan ϕ 0.59
Nous avons relevé l’allure du courant lors du démarrage afin de trouver la valeur du pic de courant.
2) Avantage d’un variateur de vitesse
- Réduire la puissance électrique consommée.
Le variateur de vitesse servira à faire varier la vitesse des motopompes est donc du débit (car
la vitesse est proportionnelle au débit) afin d’avoir une pression constante (défini à 3bars). Ce qui
permet de réduire grandement la puissance car si nous réduisons le débit de 20% la puissance
électrique diminue de 50%
75A
0

12
Relation entre puissance et débit.
- réduire le pic de courant.
Le second avantage serra de réduire le pic de courant lors du démarrage des pompes, en
effet le variateur de vitesse démarre le moteur de manière linéaire, de vitesse nul à la vitesse
nominal. Le courant, lors du démarrage ne dépasse pas le courant nominal alors qu’en démarrage
direct le courant peut atteindre sept fois le courant nominal.

13
3) Retour sur investissement
Afin de calculer le retour sur investissement j’ai d’abord calculé l’énergie consommée
annuellement sur une année.
 Coût de l’énergie sans variateur de vitesse.
Grâce au relevé effectué par la télégestion j’ai pu déterminer le temps de fonctionnement des
deux moteurs sur une année.
- Temps de fonctionnement annuel des deux moteurs: 1562h
- Puissance moteur : 3kW
Energie annuelle :
W=P*t
W=3*1562
W=4686kW.h
En considérant que le prix du kW est de 0.07 €.kW.h, on détermine le coût :
Coûtannuel=W*0.07
Coûtannuel=4686*0.07
Coûtannuel=328€
 Coût de l’énergie avec variateur de vitesse.
Avec l’aide d’un commercial spécialisé dans les variateurs de vitesse, on a pu déterminer
l’énergie consommée avec un variateur de vitesse. Pour cela nous avons déterminé un cycle de
fonctionnement des pompes :

14
Nous avons pu en déduire le temps de fonctionnement ainsi que l’énergie pour chaque pourcentage
de débit grâce à un logiciel.
Energie consommée avec un variateur de vitesse : 1662 kW/h
En considérant que le prix du kW est de 0.07 €.kW.h, on détermine le coût :
Coûtannuel=W*0.07
Coûtannuel=1662*0.07
Coûtannuel=116.34€
Prix du variateur du variateur de vitesse : 477€
 Retour sur investissement.
Après cette étude, j’ai effectué une projection des coûts sur 10ans.
Le variateur de vitesse devient rentable sur 2.26 années.
0
500
1000
1500
2000
2500
3000
3500
0 1 2 3 4 5 6 7 8 9 10
Euros(€)
Années
Prix annuel sans variateur
prix annuel avec variateur

15
III) Etudé dés solutions
1) Variateur de vitesse
Pour répondre au cahier des charges, le variateur doit respecter plusieurs conditions.
Les besoins :
 Piloter un moteur de 3kW.
 Piloter l’alternance des deux motopompes.
 Entrée analogique pour le capteur de pression.
Il nous a été demandé, si c’était possible d’avoir :
 Le variateur de vitesse hors de l’armoire.
 Les protections électriques intégrées dans le variateur.
Nous avons choisi deux marques correspondant aux besoins :
a) Danfoss
Montage en armoire :
Désignation Référence Prix
Variateur VLT FC-202P3
3*400V IP 20
131B8912 477.94€
kit de déport 130B1117 31.28€
Total 509.22€
Montage hors armoire :
Variateur VLT FC-202P3
3*400V IP 55
131B8912 552.92€
Total 552.92€
Les avantages de cette marque de variateur de vitesse
est d’avoir un partenariat avec l’entreprise ce qui permet un
gain de temps pour la programmation et pour le dépannage.
Danfoss nous propose un variateur de vitesse hors armoire. Les
protections électriques intégrées n’existent pas pour cette
puissance de moteur.

16
b) A2V
VARL 3kW 380-480V IP20 VARLSI00761 513€
Total 513€
Ce fabriquant ne propose qu’un variateur dans l’armoire sans protection intégrée.
c) Solution retenue
Aucune des deux solutions n’a été retenue pour des raisons financières. L’alternance des
pompes ce fera par des contacteurs, et la mise en marche s’effectuera grâce à un capteur de
pression.
2) Ré-enclencheur automatique
Afin d’assurer une meilleure continuité de service sur la station de Gaule et de réduire le nombre
et le coût des interventions sur le site, il m’a été demandé de choisir un ré-enclencheur de
disjoncteur EDF.
Les besoins :
 En cas de disjonction due à un défaut franc irréversible (court-circuit ou défaut d'isolement),
un seul essai de ré-enclenchement est effectué.
 Dans les autres cas (surtension, surcharge, défaut transitoire), trois essais doivent être
réalisés avant la mise en défaut de l'appareil.
 Ce cycle doit être réinitialisé après 5 minutes sans disjonction.
Nous avons retenue deux fabricants.
a) Surtélec
Désignation Référence Prix Remise Montant HT
RDB90 11028 590€ 35% 383.50€
Total 383.50€
Cet appareil répond aux besoins du cahier des charges.
b) ARC
ARC Re-enclencheur pour
disjoncteur
ARC-RB23SI-KPR23 667.25€
Total 667.25€
Cet appareil répond aux besoins du cahier des charges.

17
c) Solution retenue.
Nous avons retenu le ré-enclencheur de disjoncteur EDF du fabricant Surtélec car il a un
partenariat avec l’entreprise Saur, et bénéficie donc d’une réduction, tout en ayant les
caractéristiques du cahier des charges voulues.
IV) Etudé du diménsionnémént ét
du calibré dés protéctions
1) Choix du transformateur.
L’ensemble de notre matériel de commande est alimenté en 24Vac, nous devons donc
dimensionner un transformateur 230Vac/24Vac. Pour cela, Nous avons effectué un bilan de
puissance de l’ensemble des composants de commande constituant l’armoire.
Bilan de puissance :
 Somme de toutes les puissances résistives (∑Pr):
6 voyants 24V/15mA
S=U*I
S=24*0.015=0.36 VA
St=0.36*6=2.16VA
 Somme de toutes les puissances de maintien des contacteurs (∑Pm):
3 contacteurs auxiliaires de 4.5VA → S=4.5*3=13.5 VA
4 Contacteurs 7 VA → S=7*4=28 VA
3 Relai Finder 58 de 1.5VA→ S=1.5*3=4.5VA
5 Relai Finder 46 de 1.2VA → S=1.2*5=6VA
3 Relai Finder 80 de 1.8VA → S=1.8*3=5.4VA
 Puissance d’appel du plus gros contacteur :
Puissance d’appel 70 VA
 Puissance d’appel totale :
Pa=0.8*(∑Pr+∑Pm+∑Pa)
Pa=0.8*(2.16+28+70+4.5+6+5.4+13.5)
Pa=103.92 VA
Nous sur-dimensionnons le transformateur dans le cas où l’entreprise Saur rajouterait du matériel
de commande, nous avons donc choisi un transformateur de 250VA.
Désignation Marque référence Prix
Transformateur
230V/24V 250VA
Legrand 442 35 137€

18
2) Choix des protections
L’armoire électrique comportera plusieurs protections telles qu’un interrupteur sectionneur
général, des disjoncteurs moteurs afin de protéger les pompes. Voici le détail concernant le choix de
l’interrupteur sectionneur général, ainsi que des disjoncteurs moteur.
1) Interrupteur sectionneur général
Afin de choisir notre interrupteur sectionneur, nous avons calculé le courant maximum par phase
admissible dans l’installation
Pour cela nous avons consulté la puissance nominale de l’abonnement EDF pour la station de
Gaule :
Iph=
√
=
√
=13A
Le courant du poste ne dépassera pas les 13A par phase, nous prenons un calibre de 20A car c’est
la valeur minimum des fabricants.
Interrupteur
sectionneur 20A
Schneider VCDN 20 21.67€
2) Disjoncteurs moteurs magnétothermiques
Pour choisir les disjoncteurs moteurs, nous calibrons en fonction du courant nominal des moteurs qui
est de 6.3A
Nous avons donc choisi un disjoncteur magnétothermique de calibre 6…10A courbe D. La courbe D
prend en compte le pic de courant lors du démarrage du moteur.
disjoncteur
magnétothermique
Schneider GV2 ME14 57€
3) Disjoncteurs pour prise monophasée et convecteur.
La saur souhaite la mise en place d’une prise monophasée 16A sur le côté latéral, afin de
permettre l’utilisation d’un ordinateur portable en cas de dépannage, de modification et de
maintenance effectués sur site. Afin de protéger la prise monophasée, j’ai donc choisi comme
solution l’utilisation d’un disjoncteur monophasé 16A associé à une protection différentielle 30mA.
Pour le convecteur de 500W j’ai choisi un disjoncteur monophasé 10A (choisi en fonction de
la norme NF C 15-100 qui préconise l’utilisation d’un calibre 10A si le convecteur est inférieur à
2250W)

19
interrupteur
différentiel
Legrand 4 105 10 88.5€
disjoncteur 10A Schneider 16725 18.07€
disjoncteur 20A Schneider 16726 18.07€
4) Choix des disjoncteurs complémentaire.
 Protection du contrôleur de phase.
Contrôleur de phase → 2.5 A pour 230VAC
Soit un disjoncteur 3A
 Protection de l’éclairage.
Selon la norme NF C 15-100, il est préconiser de prendre un disjoncteur 10A
 Protection du module de télégestion
Selon la documentation technique, la télégestion est protégée par un disjoncteur 1A
5) Choix des tores de courant.
L’installation étant composé de deux pompes nous aurons besoin de deux ampèremètres
implantés sur la porte. Pour cela, il nous faudra installer des transformateurs de courant pour
transmettre les valeurs aux ampèremètres.
Ensuite, il faut choisir l’écran de l’ampèremètre. Il faut un cadran qui est une plage de
mesures importantes pour lire le courant exact (7-8A).
Pour choisir le bon tore de courant il faut définir le calibre. Comme les pompes ne
consomment que peu de courant, un transformateur 50/5 suffit. C’est le plus petit tore de courant
disponible.
De plus les cadrans de mesures étant calibrés en 50/5 ils sont donc parfaitement adaptés au
tore de courant.

20
V) Lés schémas
1) Schémas électrique
Une fois les solutions définies, le schéma électrique ont pu être commencé. L’entreprise a fixé
plusieurs conditions.
L’entreprise souhaite avoir :
 Une protection contre la foudre, car la station est située sur un point haut dans un endroit
isolé. Ils protégeront :
o L’installation générale.
o Le module de télégestion.
o Les entrées 4-20mA
o Le réseau téléphone
 Le circuit « éclairage » doit ce situé en amont du sectionneur général, car il faut toujours une
présence de la lumière lorsqu’il y a une intervention sur l’armoire électrique. Le circuit doit
avoir une couleur différente des autres, l’orange.
 Une alternance des motopompes via des contacteurs.
 Une continuité de services optimisés au maximum, par le biais d’ajout de contact défaut sur
les disjoncteurs moteurs, afin de basculer sur la seconde pompe s’il y a un défaut sur la
première et inversement.
 Relayer les sorties de la télégestion ainsi que les contacts du capteur de pression et de la
poire de niveau afin de les protéger si il y’a un défaut sur le circuit.
Les schémas électrique ce situe en annexe.

21
2) Schéma d’implantation
Une fois les schémas électrique et le choix du matériel effectué nous avons fait le schéma
d’implantation du pupitre, tout en suivant les conditions de l’entreprise.
 Un ampèremètre pour chaque moteur.
 Un compteur d’heure pour chaque moteur.
 Voyant :
o Sous tension (blanc)
o Seuil bas (orange)
o Marche P1 et P2 (vert)
o Défaut P1 et P2 (rouge)
o Chien de garde (orange) qui s’allume lorsqu’il y a un défaut sur le site.
 Un commutateur Normal/Intervention, qui inhibe tous les défauts en position intervention.
 Un commutateur P1P2/P1/P2 qui permet faire les deux pompes sur la position P1P2, la
pompe 1 sur P1 et la pompe 2 sur P2.
 Un commutateur auto/0/manu pour chaque pompe.
Cette implantation permet grâce à la division de la porte en deux parties une visualisation claire
des informations concernant l’une ou l »autre des deux pompes, comme le courant absorbé ou le
temps de fonctionnement d’une pompe.

22
Télégestion
AutoP1/0/manu AutoP2/0/manu
Marche P1 Marche P2Défaut P1 Défaut P2
Sous tension
Seuil bas
Chien de Garde
Compteurd’heureP1
Compteurd’heureP2
AmpèremètreP1
AmpèremètreP2
P1P2/P1/P2
Normal/Inter
Arrêt d’urgence

23

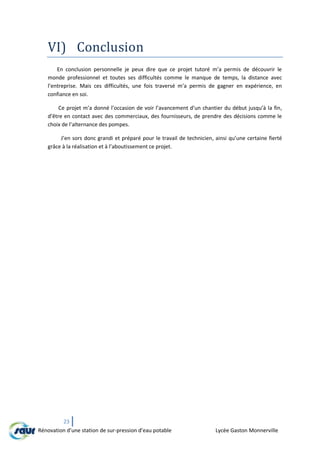

VI) Conclusion
En conclusion personnelle je peux dire que ce projet tutoré m’a permis de découvrir le
monde professionnel et toutes ses difficultés comme le manque de temps, la distance avec
l’entreprise. Mais ces difficultés, une fois traversé m’a permis de gagner en expérience, en
confiance en soi.
Ce projet m’a donné l’occasion de voir l’avancement d’un chantier du début jusqu’à la fin,
d’être en contact avec des commerciaux, des fournisseurs, de prendre des décisions comme le
choix de l’alternance des pompes.
J’en sors donc grandi et préparé pour le travail de technicien, ainsi qu’une certaine fierté
grâce à la réalisation et à l’aboutissement ce projet.

24
Partie 2 : SOULDADIE Aimeric
I) Préséntation général
1) Introduction
Sur la rénovation de l’armoire électrique de la station de sur-pressage situé à proximité de
Gramat, je m’occupe plus précisément du choix de la nouvelle armoire électrique. Je me consacre
aussi du système de télégestion, ainsi que sa programmation et pour finir du choix du capteur de
pression pour l’étude du variateur.

25
II) Choix du matériél
1) Choix de l’armoire électrique
L’entreprise SAUR shouaite dans le cadre de la rénovation électrique du site De Gaule
changer l’armoire électrique actuelle.
Celle-ci devra avoir des dimensions similaires aux valeurs ci-dessous :
Longeur : 1200mm
Largeur : entre 800 et 1000mm
Profondeur : 300mm
Elle devra aussi être méthalique, ainsi que comporter une poignet direcement intégré sur
l’armoire. Ayant que la marque Legrand qui vend des armoires avec ce type de poignet, mon choix
c’est porté sur 2 armoires électrique de cette marque mais de dimmension différente.
1er
solution : 1200*800*300
Armoire électrique 1200*800*300 LEG 35592 457,60 €
Plaque perforée LEG 36087 177,84 €
Pattes de fixation LEG 36401 23,04 €
TOTAL : 658,48 €
2eme
solution : 1200*1000*300
Armoire électrique 1200*1000*300 LEG 35593 598 €
Plaque perforée LEG 36088 217,88 €
Pattes de fixation LEG 36401 23,04 €
TOTAL : 838,92 €
La solution retenue est la première. Les raisons sont d’une part économiques, mais surtout
que les armoires au-delà de 800mm de larges sont faites avec des portes doubles battants. Et la
SAUR souhaite une porte avec un simple battant. Et après la mise au point avec le tuteur de projet
M.Auber, on en a convenu qu’une armoire de 1000*800*300mm sera amplement suffisant pour
accueillir le futur matériel.

26
2) Choix du nouveau module de télégestion
La SAUR utilise des modules de télégestion afin de faire remonter les informations (marche,
alarme, défaut,…) issues de leurs différentes stations.
Rôles de la télégestion :
Le module de télégestion a deux grands rôles :
 Piloter l’alternance des pompes
 La télésurveillance, consiste à surveiller des mesures et le bon fonctionnement des appareils.
Et elle envoie ces informations via le réseau téléphonique à un superviseur.
Notre étude nous a permis de déterminer des modules nécessaires au bon fonctionnement de
l’automate pour la station de sur-pressage De Gaule :
 1 modem (pour la communication, via le réseau téléphonique).
 16 entrées Tous Ou Rien
 3 entrées analogiques
 1 sortie Tous Ou Rien
 1 parafoudre (230V) pour l’alimentation de la télégestion
 1 parafoudre pour la ligne téléphonique (RTC)
 3 parafoudres pour les capteurs AI 4-20mA
L’entreprise souhaite répartir les entrées Tous Ou Rien en deux cartes différentes. Une carte
de 8 entrées dans le module de télégestion, et l’autre sur un bornier déporté de 16 entrées.

27
Différentes solutions :
J’ai effectué un ensemble de deux devis comparatifs chez des fournisseurs tels que LACROIX
SOFREL et PERAX
1er
solution : type LACROIX
SOFREL

28
2eme
solution : type
PERAX
Solution retenue :
L’entreprise a choisi la première solution, soit le module LACROIX SAUFREL à 2535€ prix
public, hors taxe. Elle a choisi cette solution-ci, même si elle est plus onéreuse que l’autre, car la
SAUR à un partenariat avec la marque LACROIX SAUFREL et équipe toutes leurs stations de cette
marque-ci. Ce qui permet au personnel d’avoir une maitrise de ce type de matériel.
désignation qte prix
P400XI 0E/S 12-24V 1RTC comprenant:
1 boitier rack 4 emplacement
1 alimentation 24-12V Vac/dc avec chargeur batterie
1 module unité centrale 1 port Ethernet modem RTC
1 port serie RS232/RS485 1port USB 1
Alimentation 230Vac/24Vcc 1
Batterie 12V - 7,2Ah - Etanche sans entretien 1
Parasurtenseur débrochable pour secteur 230V 1
Parafoudre ligne RTC débrochable 1
Carte 8 Entrées TOR - 2 Entrées ANA - 2 Sorties TOR face avant 1 230
Bornier déporté 16 Entrées TOR 1
Câble série RS485 (longueur 2m) 1
Total: (HT) 1 972 €
1
1291
451

29
III) Préséntation du modulé dé
télégéstion SOFREL S550
Le modèle S550 est le plus gros modèle de sa gamme. Le modèle S530 et S510 dispose que de 4
emplacements dans le module, alors que le S550 en dispose de 7.
1) Description générale
Le module est répartie par :
 Entrées logiques (états de marche/arrêt, défauts, seuils…)
 Entrées numériques (mesures, comptage, bilans calculés,…)
 Sorties logiques (commandes M/A pompes,…)
Il est capable de temporiser et d’inhiber chaque entrée, surveiller une information numérique,
comme un seuil et se changement de seuil provoque le positionnement d’une information interne
qui est traitée comme une alarme, archivage… il peut faire un bilan, comme une moyenne, un
maximum, un minimum ou bien une différence. Mais aussi un bilan périodique (temps de marche
d’une pompe).Toutes ces informations sont archivées, il peut mémoriser jusqu'à 25 000
enregistrements.
Chaque entrée logique peut déclencher un cycle d’appels automatique pour des alarmes vers les
destinataires préalablement programmé (téléphone, poste central, email…). Mais il peut aussi
également communiquer entre sites avec un autre automate Sofrel. Le module comporte différents
moyen de communiquer :
 Communications avec poste central (permet de remonter des informations, état courant et
des valeurs historiques au poste central via le réseau Ethernet et téléphonique).
 Communications distances (permet la communication inter-sites via le réseau téléphonique
et par radio).
 Communications locales (l’opérateur communique directement sur le module via un câble).
Sa programmation s’effectue sur PC sur un l’logiciel appelé SOFTOOLS.7
Réseaux de communication du poste SU
DEGAULE :
Le module de ce poste communique
via le réseau téléphonique au poste
central situé à Toulouse. Le poste central
est constitué de 3 destinataires :
 GEREMI 1
 GEREMI 2
 SECOURS

30
Lors d’une alarme, une séquence d’appel se déclenche et appelle 8 fois GEREMI 1 espacés de 3
min, qui est un superviseur. Si GEREMI 1 n’a toujours pas acquitté l’alarme après ces 8 appels, le
module appelle 5 fois GEREMI 2 espacés de 4 min, qui lui aussi un superviseur. Et pour finir si GERMI
2 n’acquitte toujours pas l’alarme, il effectue 2 appels vers secours qui est un téléphone d’un agent
de garde.
Pour signaler la disparition d’une alarme, le module effectue une séquence de 9 appels vers
GEREMI 1.
La station de reprise de LA BALME communique avec la station de sur-pressage DEGAULE via le
réseau téléphonique.
2) Principe de programmation
Ceci représente le menu du logiciel de programmation SOFTOOLS. On peut y voir les
emplacements des 7 modules. Au numéro 2 il y a la carte de communication RTC (réseau
téléphonique commuté), au 4 une carte DI soit la carte entré tous ou rien de 8 entrées. En 5 la carte
entré analogique de 4 entrées et en 7 la carte sortie tous ou rien de 7 sorties. A l’extérieur du boitier
S550 à droite se trouve un bornier déporté de 16 entrées.
Les raisons d’avoir mît un bornier déporté et non des cartes dans le boitier est que M.Auber
(tuteur de projet) souhaite laisser de la marge afin de pouvoir un jour si besoin insérer de nouvelles
cartes dans le boitier. Et l’autre raison est que les cartes d’entrées tous ou rien dans le boitier ne
comportent que 8 entrées alors que le bornier déporté en compte 16, et une seule carte de 8 entrées
ne serai pas suffisante.

31
Représentation des 4 premières entrées de la carte DI
Programmation d’une entrée TOR (Tous Ou Rien) :
Cette fenêtre représente la ligne de programtion du contact marche pompe 1, soit l’entrée S
POMPE 1 de la borne 4 du bornier d’entrées TOR extérieur représenté ci-dessus. Dans cette page se
trouve en haut la partie Description. Dans cette partie, il faut définir le nom de l’entée, son numero
et son état en 0 et en 1 (Arret-MARCHE ; Normal-DEFAUT ; Etat 0-ETAT1). Dans la partie
Identification matérielle, il faut définir sur quelle carte et quel bornier programmer l’entré. Pour finir
il faut déterminer sa logique de positionnement, soit si l’on veut un contact normalement fermé ou
normalement ouvert.
Compteur d’heure pompe 1
Compteur d’impulsion pompe 1
Contact marche pompe 1

32
Ensuite, toujours sur la fenêtre il faut aller sur la page Traitements. Elle permet d’enregister
les nombres impulsions, le temps durant lequel il est en etat 1 dans la mémoire du module S500.
Pour cela il faut definir les temps d’apparition et de disparition, soit le temps que va mettre le
module à enregister une fois que le contact est passé à l’état 1, de meme pour arrêter
l’enregistrement une fois que le contact a rebasculé sur l’etat 0. Après on choisi d’inhiber ou pas
l’entrée, et pour finir le critere d’archivage.
L’inhibition :
L’inibition est une copie d’une information d’une entrée en interne , lorsque cette
information passe a l’etat 1, elle inhibe l’alarme ou le defaut. Pour exemple l’information d’inhibition
est la tension aux bornes du Sofrel. Quand il y a un problème de tension sur le reseau EDF il n’y a plus
de tension au poste local, se qui entraine un changement d’état de l’inhibition. Ce changement
d’état inhibe des alarmes et des défauts comme defaut mesure chlore, defaut mesure debit, seuil bas
et seuil haut de chlore…
Archivage :
L’archivage est rangé en 3 informations differentes :
 Information Tous ou rien (TS,TD,TA…) il s’archive à chaque changement d’état
 Information type compteur (TT,TN,TV…) il archive toutes les heures
 Information analogiques (TM) il archive toutes les 15 min

33
Programmation d’un compteur de temps d’une entrée :
Cette fenêtre représente la page de programation du compteur de temps de la pompe 1. Il
faut dire le libellé, le numéro et l’unité que l’on shouaite. Ensuite il faut definir l’entrée que l’on
veux compter le temps. Et pour finir le type de comptege, soit qu’il compte en boucle fermée ou en
boucle ouverte ainsi que son unité (secondes, minutes,heures).
Programmation d’un compteur d’impulsion d’une entrée :
Cette fenêtre représente la page de programation du compteur d’impulsion de la pompe 1.
Elle est casiment identique à fenetre du compteur de temps. La difference est dans partie compteur,
il faut choisir le type de comptage (impulsion, durée boucle ouverte, durée boucle fermée). Et il faut
aussi choisir le coefficient de comptage.

34
Programmation d’une entrée analogique :
Cette fenêtre représente la page de programation de l’entrée analogique du niveau du
reservoir (0-5m). Dans la partie Description, c’est comme pour une entrée TOR, à par qu’il faut définir
l’unité mesurée. Apres on détermine le numéro de la carte ainsi que le numero de bornier. Ensuite
dans la partie Entrée, on choisi à quel type corespond l’entrée (0-20mA, 4-20mA, 0-10V…). Et pour
finir on défini la valeur minimale et maximale que le capteur puisse mesurer. Pour la page
Traitements elle est identique à une entrée TOR.
Informatons interne :
Les informations internes sont des interprétations des informations d’entées pour en faire
des débits moyens, des seuils, des consignes numérique, des défauts de mesures, des consignes
numériques… On y retrouve aussi dedans toutes les inhnibitions.

35
Cette fenêtre représente la programation d’un debit moyen. Dans la partie description il faut
dire le type d’unité que l’on shouaite mesurer. Dans la partie d’en bas (débit moyen) on choisit
l’entrée d’on t’on veut calculer le debit moyen. La période de calcul soit tous les combien de temps il
va calculer la moyenne, plus le temps de la période sera court, plus la courbe du debit sera présise,
mais cela prendra plus de mémoire dans le module. Et pour finir il faut definir le temps du debit
(seconde, minute, heure).
Cette fenêtre représente la programation d’un seuil (bas ou haut). La partie description se
programme comme une entrée TOR. Dans la parie seuil il faut dire quel seuil on veut mesurer, en
l’occurrence là, la mesure de chlore. Ensuite il faut choisir le type de logique que l’on veut avoir, soit
inferieure ou supérieure. C'est-à-dire si l’on veut définir un seuil bas ou un seuil haut. Pour finir il
définir la limite du seuil, pour cela il y a deux façons de faire. La première est de marquer la valeur
dans la case Seuil fixe, ou la deuxième qui consiste à choisir la consigne numérique du seuil
définissant les seuils minimum et maximum.

36
Programmation d’une sortie TOR :
Cette fenêtre représente la programmation de la sortie électrovanne Gintrac. Dans la page
Description, la partie Description et Indentification matérielle ce programme de la même façon
qu’une entrée TOR. Pour ce qui est de la partie Sortie il faut définir le type de sortie (impulsionnelle
ou bistable), ainsi que sa logique (normalement ouvert ou normalement fermé). Ensuite on définit la
durée de l’impulsion, et pour finir on choisit l’impulsion sur passage de l’information à l’état, soit
actif ou passif.
Toujours sur la fenêtre de programmation de la sortie électrovanne Gintrac, mais sur la page
Traitements, on définit l’information d’origine qui va commander cette sortie. Pour cette sortie
l’information d’origine est une information en interne définie par une période de temps.

37
Période de temps :
Cette fenêtre représente les information de commande pour la sortie de l’électrovanne
Gintrac. On paramétre les temps durant le quel on shouaite accionner l’électrovanne Gintrac. Pour
cela, il faut definir les temps de passage à l’etat 1. Pour cas de l’électrovanne Gintrac je l’ai
programmé pour que l’électrovanne s’accionne de 2h à 3h tous les jours.
Programmation du Chien de garde :
Le chien de garde est une sortie permétant de mettre le module S550 en mode hors service
ou en mode dégradé. Dans le cas de notre instalation il ne fait que éclairer un voyant defaut. Pour
qu’il face ça fonction demandé, il faut définir les informations que l’on veut survéiller. Si l’une des
fonctions passe à l’état 1 alors le chien de garde passe lui aussi à son tour à l’état 1

38
IV) Choix du captéur dé préssion
Le rôle du capteur de pression est de mesurer la pression dans la conduite d’eau sur-pressée,
et d’envoyer cette information au variateur, pour que celui-ci régule la pression.
Dans le cadre de l’étude du variateur il nous faut un capteur analogique afin de savoir la
pression exacte qu’il se trouve dans la canalisation et ainsi faire varier la vitesse du moteur selon la
pression mesuré.
Les besoins :
 Le capteur doit être de type analogique
 Il doit avoir une plage de mesure de 0-10 bar
 Il doit avoir une consigne de sortie 4-20 mA
Différentes solutions :
1er
solution : type VEGA
 Pas de fixation
 Viser sur tuyauterie
Prix : 195€
2sd
solution : type FESTO
 Fixation sur rail
 dispose d’un écran indicatif
Prix : 151.58€

39
Solution retenue :
Comme la solution du variateur n’a pas été retenue pour une raison de budget, le capteur de
pression analogique ne sera d’aucune utilité. On gardera le capteur existant soit un capteur Tous Ou
Rien, déjà intégré sur l’installation.

40
V) Conclusion
En conclusion personnelle, je tiens à dire que d’avoir élaboré ce projet avec l’aide de M.
Auber et de M. Roualdés m’aura permis de grandir, de m’ouvrir et ainsi aider à vaincre ma timidité.
Cette expérience m’a aussi permis de voir le domaine de l’électrotechnique sous une autre forme. Le
fait d’avoir appris de nouvelle chose, comme un logiciel de programmation qui m’était inconnue
jusqu'à présent.
Durant cette période j’ai pu me rendre compte le projet m’a apporter des difficultés à
vaincre, le temps ainsi que de programmer quelque chose de nouveau pour moi.
Mon seul regret est que le lieu de la station de sur-pressage que l’on rénove et les bureaux
de la SAUR ou travaille M. Auber, sont à une importante distance du lycée, où nous avons conçu
notre projet. Car cela nous a empêchés quelque fois de se faire conseiller par M. Auber.
Pour finir, j’ai le sentiment d’avoir de la fierté d’avoir élaboré et finalisé un système qui
fonction et qui contribue au confort des habitants qu’il dessert.

41
Partie 3
I) Misé én sérvicé

42
II) Planification

Conclusion
En guise de conclusion, nous aimerons tout d’abord souligner que nous avons eu la chance
de faire partie d’un projet intéressant, qui nous aura permis avec l’aide de personnels qualifiés de
développer nos connaissances notamment, en matière de fonctionnement pompes ainsi que leurs
alternances et de la télégestion.
Grâce à ce projet, nous avons pu voir les différents corps de métiers liés à l’électrotechnique,
de la conception jusqu’au Câblage et à la mise en service. Cela nous a aussi permis de travailler en
équipe et de nous adapter aux contraintes liées au métiers tel que le temps le budget et le cahier des
charges.
Enfin, cette expérience nous a permis de faire la transition avec notre cursus scolaire et le
monde du travail et ainsi voir ces différences et ces difficultés.
Ce projet professionnel nous a donné un réel aperçu du travail d’un technicien supérieur.

Rapport de projet tutoré

Contenu connexe

Tendances

En vedette

Similaire à Rapport de projet tutoré

Rapport de projet tutoré
