PROJET DE FIN D’ETUDE
CONCEPTION DES INTERFACES GRAPHIQUES DE SUPERVISION PAR
LABVIEW AFIN DU VISUALISER ET CONTRÔLER DES PARAMÈTRES D’UN
SYSTÈME INDUSTRIEL DE PRODUCTION DE CÉRAMIQUES .
MOHSEN SADOK
2016
Dans ce projet, on realise une application de supervision par LABVIEW qui
consiste à :
• contrôler et surveiller notre système .
• Représenter les données acquises par des graphes.
• Conserver ces données en fichier lorsque l’application est fermée
• Gestion des utilisateurs de l’application LABVIEW.
• Compter le nombre d’heure de fonctionnement du système
• Connaitre la consommation énergétique de chaque moteur et du système
total
• Calculer le prix de l’énergie consommée par le système en temps réel.
• modifier le paramètre de correcteur PID (pour le réservoir d’eau)
• Gestion des alarmes du système

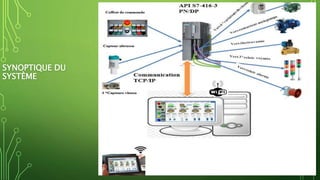

SYNOPTIQUE DU
SYSTÈME

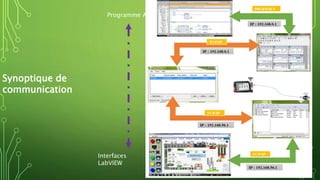

Synoptique de
communication
Programme API
Interfaces
LabVIEW
INTERFACES DE
L’APPLICATION
Interface 1 : « USER »
Pour la gestion d’utilisateur, nous avons créé seulement deux utilisateurs (Mohsen
et CORTEX)
INTERFACES DE
L’APPLICATION

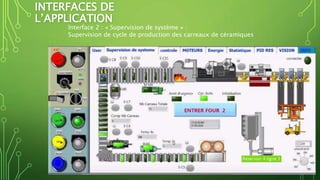

Interface 2 : « Supervision de système » :
Supervision de cycle de production des carreaux de céramiques
INTERFACES DE

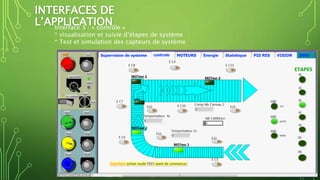

L’APPLICATIONInterface 3 : « contrôle »
* visualisation et suivie d’étapes de système
* Test et simulation des capteurs de système
INTERFACES DE
L’APPLICATIONInterface 4 : « Moteurs »
* Contrôle la vitesse de chaque moteur triphasé de système.
* Simulation des capteurs de vitesse lie au rotor de chaque moteur.
* Alarme est déclencher si un moteur tombe en panne
INTERFACES DE

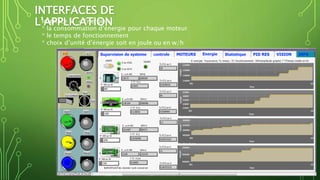

L’APPLICATIONInterface 5 : « Energie » :
* la consommation d’énergie pour chaque moteur
* le temps de fonctionnement
* choix d’unité d’énergie soit en joule ou en w/h
INTERFACES DE

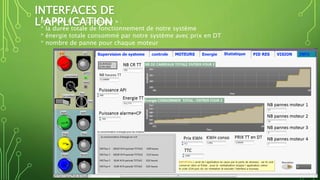

L’APPLICATIONInterface 6 : « Statistique » :
* la durée totale de fonctionnement de notre système
* énergie totale consommé par notre système avec prix en DT
* nombre de panne pour chaque moteur
INTERFACES DE
L’APPLICATIONInterface 7 : « PID RES » :
* supervision de réservoir d’eau
* contrôle de vanne LCV101 automatique ou manuelle
* choix de PID LabVIEW ou PID API
* Simulation d’un réservoir virtuel
* Alarme de niveau critique de réservoir d’eau.
INTERFACES DE

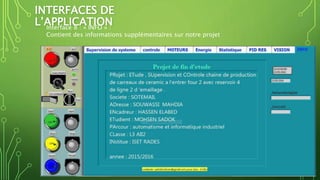

L’APPLICATIONInterface 8 : « INFO » :
Contient des informations supplémentaires sur notre projet

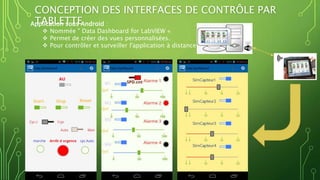

CONCEPTION DES INTERFACES DE CONTRÔLE PAR
TABLETTEApplication sous Android :
 Nommée " Data Dashboard for LabVIEW «
 Permet de créer des vues personnalisées.
 Pour contrôler et surveiller l'application à distance via WIFI

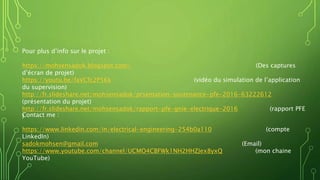

Pour plus d’info sur le projet :
https://mohsensadok.blogspot.com/ (Des captures
d’écran de projet)
https://youtu.be/faVCfc2P5Kk (vidéo du simulation de l’application
du supervision)
http://fr.slideshare.net/mohsensadok/prsentation-soutenance-pfe-2016-63222612
(présentation du projet)
http://fr.slideshare.net/mohsensadok/rapport-pfe-gnie-electrique-2016 (rapport PFE
)Contact me :
https://www.linkedin.com/in/electrical-engineering-254b0a110 (compte
LinkedIn)
sadokmohsen@gmail.com (Email)
https://www.youtube.com/channel/UCMO4CBFWk1NH2HHZJex8yxQ (mon chaine
YouTube)
