1. palais des
congrès
Paris
7, 8 et 9
février 2012

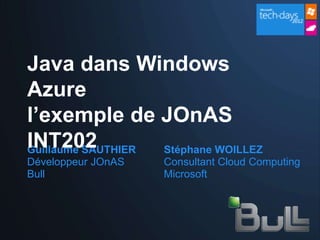

2. Java dans Windows
Azure
l’exemple de JOnAS
INT202
Guillaume SAUTHIER Stéphane WOILLEZ
Développeur JOnAS Consultant Cloud Computing
Bull Microsoft

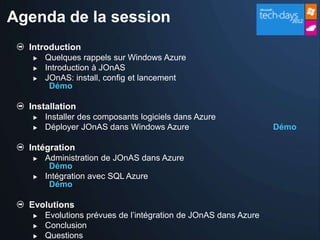

3. Agenda de la session
Introduction
 Quelques rappels sur Windows Azure
 Introduction à JOnAS
 JOnAS: install, config et lancement
Démo
Installation
 Installer des composants logiciels dans Azure
 Déployer JOnAS dans Windows Azure Démo
Intégration
 Administration de JOnAS dans Azure
Démo
 Intégration avec SQL Azure
Démo
Evolutions
 Evolutions prévues de l’intégration de JOnAS dans Azure
 Conclusion
 Questions

4. I. INTRODUCTION

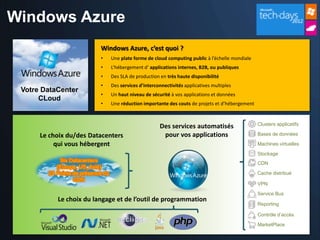

5. Windows Azure
Windows Azure, c’est quoi ?
• Une plate forme de cloud computing public à l’échelle mondiale
• L’hébergement d’ applications internes, B2B, ou publiques
• Des SLA de production en très haute disponibilité
• Des services d’interconnectivités applicatives multiples
Votre DataCenter
• Un haut niveau de sécurité à vos applications et données
CLoud
• Une réduction importante des couts de projets et d’hébergement
Clusters applicatifs
Des services automatisés
Le choix du/des Datacenters pour vos applications Bases de données
qui vous hébergent Machines virtuelles
Stockage
Six Datacenters CDN
(Europe, US, Asie)
24 Points de présence du Cache distribué
CDN
VPN
Service Bus
Le choix du langage et de l’outil de programmation
Reporting
Contrôle d’accès
MarketPlace

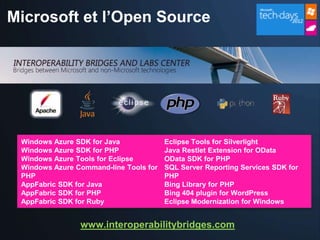

6. Microsoft et l’Open Source
www.interoperabilitybridges.com

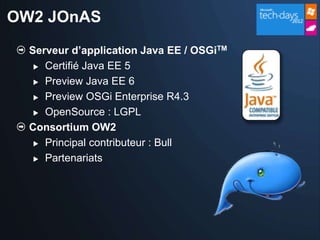

7. OW2 JOnAS
Serveur d’application Java EE / OSGiTM
 Certifié Java EE 5
 Preview Java EE 6
 Preview OSGi Enterprise R4.3
 OpenSource : LGPL
Consortium OW2
 Principal contributeur : Bull
 Partenariats

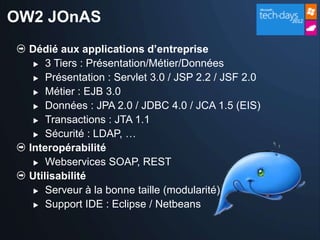

8. OW2 JOnAS
Dédié aux applications d’entreprise
 3 Tiers : Présentation/Métier/Données
 Présentation : Servlet 3.0 / JSP 2.2 / JSF 2.0
 Métier : EJB 3.0
 Données : JPA 2.0 / JDBC 4.0 / JCA 1.5 (EIS)
 Transactions : JTA 1.1
 Sécurité : LDAP, …
Interopérabilité
 Webservices SOAP, REST
Utilisabilité
 Serveur à la bonne taille (modularité)
 Support IDE : Eclipse / Netbeans

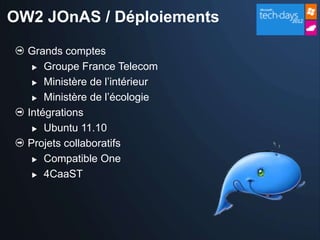

9. OW2 JOnAS / Déploiements
Grands comptes
 Groupe France Telecom
 Ministère de l’intérieur
 Ministère de l’écologie
Intégrations
 Ubuntu 11.10
Projets collaboratifs
 Compatible One
 4CaaST

10. Démonstration
Mise en œuvre rapide

11. II. INSTALLATION

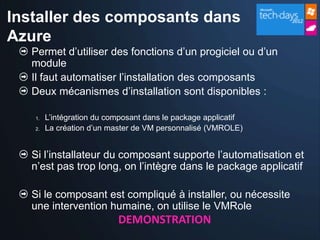

12. Installer des composants dans
Azure
Permet d’utiliser des fonctions d’un progiciel ou d’un
module
Il faut automatiser l’installation des composants
Deux mécanismes d’installation sont disponibles :
1. L’intégration du composant dans le package applicatif
2. La création d’un master de VM personnalisé (VMROLE)
Si l’installateur du composant supporte l’automatisation et
n’est pas trop long, on l’intègre dans le package applicatif
Si le composant est compliqué à installer, ou nécessite
une intervention humaine, on utilise le VMRole
DEMONSTRATION

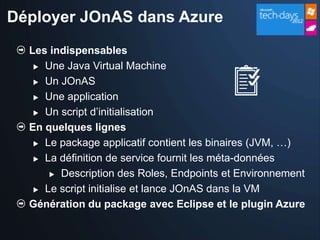

13. Déployer JOnAS dans Azure
Les indispensables
 Une Java Virtual Machine
 Un JOnAS
 Une application
 Un script d’initialisation
En quelques lignes
 Le package applicatif contient les binaires (JVM, …)
 La définition de service fournit les méta-données
 Description des Roles, Endpoints et Environnement
 Le script initialise et lance JOnAS dans la VM
Génération du package avec Eclipse et le plugin Azure

14. Dossier ‘approot’
Package applicatif
 Son contenu va être disponible sur la machine
hôte

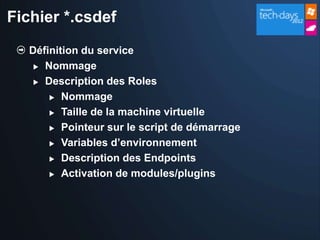

15. Fichier *.csdef
Définition du service
 Nommage
 Description des Roles
 Nommage
 Taille de la machine virtuelle
 Pointeur sur le script de démarrage
 Variables d’environnement
 Description des Endpoints
 Activation de modules/plugins

16. Fichier *.csdef : définition de
service
<?xml version="1.0" encoding="utf-8" standalone="no"?>
<ServiceDefinition xmlns="http://schemas.microsoft.com/ServiceHosting/2008/10/ServiceDefinition"
name="WindowsAzureProject">
<WorkerRole name="Main" vmsize="Medium">
<Startup>
<!-- Sample startup task calling startup.cmd from the role's approot folder -->
<Task commandLine="util/.start.cmd startup.cmd"
executionContext="elevated"
taskType="background"/>
</Startup>
<Runtime executionContext="elevated">
<EntryPoint>
<!-- Sample entry point calling run.cmd from the role's approot folder -->
<ProgramEntryPoint commandLine="run.cmd" setReadyOnProcessStart="true"/>
</EntryPoint>
<Environment>
<Variable name="YOUR_ENV_VARIABLE" value="[unused]"/>
</Environment>
</Runtime>
<Imports>
<Import moduleName="RemoteAccess"/>
<Import moduleName="RemoteForwarder"/>
</Imports>
<Endpoints>
<InputEndpoint localPort="9000" name="http" port="80" protocol="tcp"/>
</Endpoints>
</WorkerRole>
</ServiceDefinition>

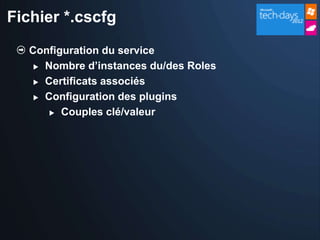

17. Fichier *.cscfg
Configuration du service
 Nombre d’instances du/des Roles
 Certificats associés
 Configuration des plugins
 Couples clé/valeur

18. Fichier *.cscfg: config de
service
<?xml version="1.0" encoding="utf-8" standalone="no"?>
<ServiceConfiguration
xmlns="http://schemas.microsoft.com/ServiceHosting/2008/10/ServiceConfiguration"
osFamily="2"
osVersion="*"
serviceName="WindowsAzureProject">
<Role name="Main">
<Instances count="1" />
<ConfigurationSettings>
<Setting name="Microsoft.WindowsAzure.Plugins.RemoteAccess.Enabled"
value="true"/>
<Setting name="Microsoft.WindowsAzure.Plugins.RemoteForwarder.Enabled"
value="true"/>
<!-- NOTE: replace the following settings with your own -->
<Setting name="Microsoft.WindowsAzure.Plugins.RemoteAccess.AccountUsername"
value="bull"/>
<Setting name="Microsoft.WindowsAzure.Plugins.RemoteAccess.AccountEncryptedPassword"
value="...."/>
<Setting name="Microsoft.WindowsAzure.Plugins.RemoteAccess.AccountExpiration"
value="2039-12-31T23:59:59.0000000-08:00"/>
</ConfigurationSettings>
<Certificates>
<Certificate name="Microsoft.WindowsAzure.Plugins.RemoteAccess.PasswordEncryption"
thumbprint="E05B79E3F7DFA2AD1D7845A7A8CC2A5F43D073A4"
thumbprintAlgorithm="sha1"/>
</Certificates>
</Role>
</ServiceConfiguration>

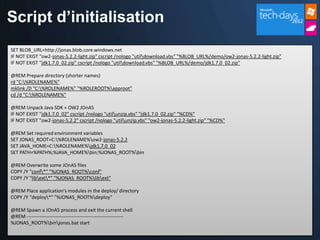

19. Script d’initialisation
SET BLOB_URL=http://jonas.blob.core.windows.net
IF NOT EXIST "ow2-jonas-5.2.2-light.zip" cscript /nologo "utildownload.vbs" "%BLOB_URL%/demo/ow2-jonas-5.2.2-light.zip"
IF NOT EXIST "jdk1.7.0_02.zip" cscript /nologo "utildownload.vbs" "%BLOB_URL%/demo/jdk1.7.0_02.zip"
@REM Prepare directory (shorter names)
rd "C:%ROLENAME%"
mklink /D "C:%ROLENAME%" "%ROLEROOT%approot"
cd /d "C:%ROLENAME%"
@REM Unpack Java SDK + OW2 JOnAS
IF NOT EXIST "jdk1.7.0_02" cscript /nologo "utilunzip.vbs" "jdk1.7.0_02.zip" "%CD%"
IF NOT EXIST "ow2-jonas-5.2.2" cscript /nologo "utilunzip.vbs" "ow2-jonas-5.2.2-light.zip" "%CD%"
@REM Set required environment variables
SET JONAS_ROOT=C:%ROLENAME%ow2-jonas-5.2.2
SET JAVA_HOME=C:%ROLENAME%jdk1.7.0_02
SET PATH=%PATH%;%JAVA_HOME%bin;%JONAS_ROOT%bin
@REM Overwrite some JOnAS files
COPY /Y "conf*" "%JONAS_ROOT%conf"
COPY /Y "libext*" "%JONAS_ROOT%libext"
@REM Place application's modules in the deploy/ directory
COPY /Y "deploy*" "%JONAS_ROOT%deploy"
@REM Spawn a JOnAS process and exit the current shell
@REM ------------------------------------------------------------
%JONAS_ROOT%binjonas.bat start

20. Démonstration
Déploiement sur Azure

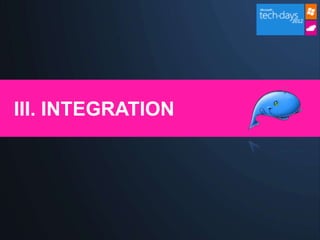

21. III. INTEGRATION

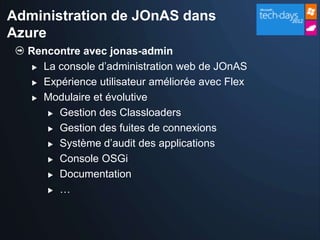

22. Administration de JOnAS dans
Azure
Rencontre avec jonas-admin
 La console d’administration web de JOnAS
 Expérience utilisateur améliorée avec Flex
 Modulaire et évolutive
 Gestion des Classloaders
 Gestion des fuites de connexions
 Système d’audit des applications
 Console OSGi
 Documentation
 …

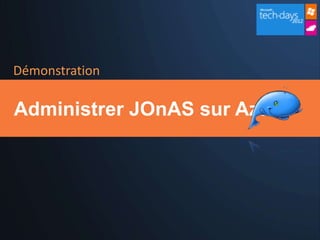

23. Démonstration
Administrer JOnAS sur Azure

24. Intégration avec SQL Azure
Une application gère son modèle de donnée avec JPA
 C’est la couche ORM
 Independence vis-à-vis de la base sous jacente avec JDBC
JOnAS a besoin d’un driver JDBC
 SQL Server JDBC Driver v4 supporte SQL Azure
Fourniture d’une DataSource (XML)
 Connectée sur l’URL de la base de donnée
 Utilisant le driver JDBC adéquat
 Avec informations de connexion
 Gestion du pool de connexions
Notes
 Penser à créer une nouvelle base en plus de ‘master’ (droits)
 Configurer le firewall pour pouvoir accéder à la base
 Username de la forme: [login]@[server]

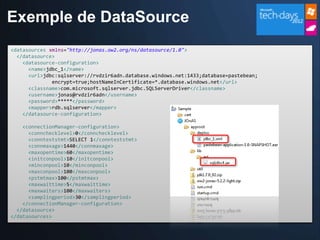

25. Exemple de DataSource
<datasources xmlns="http://jonas.ow2.org/ns/datasource/1.0">
</datasource>
<datasource-configuration>
<name>jdbc_1</name>
<url>jdbc:sqlserver://rvdzir6adn.database.windows.net:1433;database=pastebean;
encrypt=true;hostNameInCertificate=*.database.windows.net</url>
<classname>com.microsoft.sqlserver.jdbc.SQLServerDriver</classname>
<username>jonas@rvdzir6adn</username>
<password>*****</password>
<mapper>rdb.sqlserver</mapper>
</datasource-configuration>
<connectionManager-configuration>
<connchecklevel>0</connchecklevel>
<connteststmt>SELECT 1</connteststmt>
<connmaxage>1440</connmaxage>
<maxopentime>60</maxopentime>
<initconpool>10</initconpool>
<minconpool>10</minconpool>
<maxconpool>100</maxconpool>
<pstmtmax>100</pstmtmax>
<maxwaittime>5</maxwaittime>
<maxwaiters>100</maxwaiters>
<samplingperiod>30</samplingperiod>
</connectionManager-configuration>
</datasource>
</datasources>

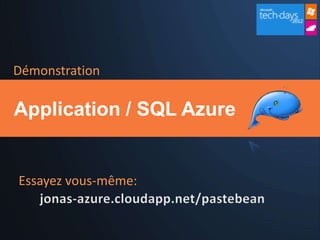

26. Démonstration
Application / SQL Azure
Essayez vous-même:

27. IV. EVOLUTION

28. Evolutions de l’intégration de
JOnAS
Windows Azure Market Place
 OW2 JOnAS disponible sur étagère
Administration
 Module jonas-admin dédié à Azure
 Topologie du cluster
 Interactions avec le portail de management Azure
 JOnAS/Azure Manager
 Déploiement et mises à jour d’applications Java EE
 Synchronisées sur l’ensemble du cluster
Evolutions / additions au plugins Eclipse
 Déploiement des applications sur le cloud en 1 clic

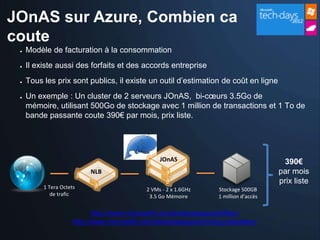

29. JOnAS sur Azure, Combien ca
coute
● Modèle de facturation à la consommation
● Il existe aussi des forfaits et des accords entreprise
● Tous les prix sont publics, il existe un outil d’estimation de coût en ligne
● Un exemple : Un cluster de 2 serveurs JOnAS, bi-cœurs 3.5Go de
mémoire, utilisant 500Go de stockage avec 1 million de transactions et 1 To de
bande passante coute 390€ par mois, prix liste.
JOnAS 390€
NLB par mois
prix liste
1 Tera Octets 2 VMs - 2 x 1.6GHz Stockage 500GB
de trafic 3.5 Go Mémoire 1 million d’accès
http://www.microsoft.com/windowsazure/offers/
http://www.microsoft.com/windowsazure/pricing-calculator/

30. Conclusion
Windows Azure sait héberger des environnements autres
que .NET
JOnAS, serveur Java EE OSGi Open Source tourne
parfaitement dans Azure
JOnAS bénéficie des services d’automatisation de la plate
forme
JOnAS fonctionne très bien avec SQL Azure
Bull délivre des services de support pour les
environnements de production JOnAS sur Azure
http://support.bull.com/ols/product/applications/Environnement-j2ee/help/kbf/g/eofjonas

31. QUESTIONS ?

32. Des ressources Windows Azure
gratuites
Testez Windows Azure Abonnés MSDN, vous
gratuitement pendant bénéficiez de
90 jours Windows Azure
 http://aka.ms/  http://aka.ms/
tester-azure-90j activer-azure-msdn

33. Pour aller plus loin
Prochaines sessions des Dev Camps
Chaque semaine, les 10
Live Open Data - Développer des applications riches avec le
février
DevCamps 2012
16
Meeting protocole Open Data
ALM, Azure, Windows Phone, HTML5, OpenData février
Live
Meeting
Azure series - Développer des applications sociales sur
la plateforme Windows Azure
2012
http://msdn.microsoft.com/fr-fr/devcamp
17
Live Comprendre le canvas avec Galactic et la librairie
février
Meeting three.js
2012
Téléchargement, ressources 21
février
Live La production automatisée de code avec CodeFluent
Meeting Entities
et toolkits : RdV sur MSDN 2012
2 mars Live Comprendre et mettre en oeuvre le toolkit Azure pour
http://msdn.microsoft.com/fr-fr/ 2012 Meeting Windows Phone 7, iOS et Android
6 mars Live
Nuget et ALM
2012 Meeting
Les offres à connaître 9 mars
2012
Live
Meeting
Kinect - Bien gérer la vie de son capteur
90 jours d’essai gratuit de Windows 13 mars
2012
Live
Meeting
Sharepoint series - Automatisation des tests
Azure 14 mars Live TFS Health Check - vérifier la bonne santé de votre
www.windowsazure.fr 2012 Meeting plateforme de développement
15 mars Live Azure series - Développer pour les téléphones, les
2012 Meeting tablettes et le cloud avec Visual Studio 2010
Jusqu’à 35% de réduction sur Visual 16 mars Live Applications METRO design - Désossage en règle d'un
Studio Pro, avec l’abonnement MSDN 2012 Meeting template METRO javascript
20 mars Live Retour d'expérience LightSwitch, Optimisation de
www.visualstudio.fr 2012 Meeting l'accès aux données, Intégration Silverlight
23 mars Live OAuth - la clé de l'utilisation des réseaux sociaux dans
2012 Meeting votre application
