1. palais des
congrès
Paris
7, 8 et 9
février 2012

2. Guillaume SAUTHIER
Développeur JOnAS
Bull
Stéphane WOILLEZ
Consultant Cloud Computing
Microsoft
Java dans Windows Azure
l’exemple de JOnAS
INT202

3. Introduction
 Quelques rappels sur Windows Azure
 Introduction à JOnAS
 JOnAS: install, config et lancement Démo
Installation
 Installer des composants logiciels dans Azure
 Déployer JOnAS dans Windows Azure Démo
Intégration
 Administration de JOnAS dans Azure Démo
 Intégration avec SQL Azure Démo
Evolutions
 Evolutions prévues de l’intégration de JOnAS dans Azure
 Conclusion
 Questions
Agenda de la session

4. I. INTRODUCTION

5. Le choix du langage et de l’outil de programmation
Six Datacenters
(Europe, US, Asie)
24 Points de présence du
CDN
Le choix du/des Datacenters
qui vous hébergent
Des services automatisés
pour vos applications
Clusters applicatifs
Bases de données
Machines virtuelles
Stockage
CDN
Cache distribué
VPN
Service Bus
Reporting
Contrôle d’accès
MarketPlace
Votre DataCenter
CLoud
Windows Azure, c’est quoi ?
• Une plate forme de cloud computing public à l’échelle mondiale
• L’hébergement d’ applications internes, B2B, ou publiques
• Des SLA de production en très haute disponibilité
• Des services d’interconnectivités applicatives multiples
• Un haut niveau de sécurité à vos applications et données
• Une réduction importante des couts de projets et d’hébergement
Windows Azure

6. www.interoperabilitybridges.com
Microsoft et l’Open Source

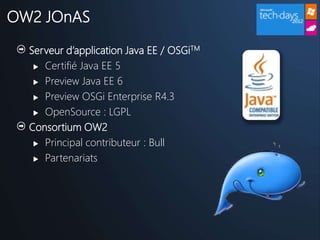

7. Serveur d’application Java EE / OSGiTM
 Certifié Java EE 5
 Preview Java EE 6
 Preview OSGi Enterprise R4.3
 OpenSource : LGPL
Consortium OW2
 Principal contributeur : Bull
 Partenariats
OW2 JOnAS

8. Dédié aux applications d’entreprise
 3 Tiers : Présentation/Métier/Données
 Présentation : Servlet 3.0 / JSP 2.2 / JSF 2.0
 Métier : EJB 3.0
 Données : JPA 2.0 / JDBC 4.0 / JCA 1.5 (EIS)
 Transactions : JTA 1.1
 Sécurité : LDAP, …
Interopérabilité
 Webservices SOAP, REST
Utilisabilité
 Serveur à la bonne taille (modularité)
 Support IDE : Eclipse / Netbeans
OW2 JOnAS

9. Grands comptes
 Groupe France Telecom
 Ministère de l’intérieur
 Ministère de l’écologie
Intégrations
 Ubuntu 11.10
Projets collaboratifs
 Compatible One
 4CaaST
OW2 JOnAS / Déploiements

10. Mise en œuvre rapide
Démonstration

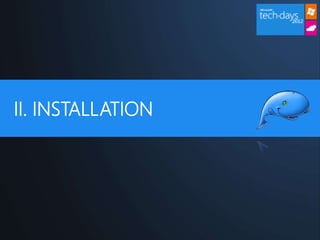

11. II. INSTALLATION

12. Permet d’utiliser des fonctions d’un progiciel ou d’un module
Il faut automatiser l’installation des composants
Deux mécanismes d’installation sont disponibles :
1. L’intégration du composant dans le package applicatif
2. La création d’un master de VM personnalisé (VMROLE)
Si l’installateur du composant supporte l’automatisation et
n’est pas trop long, on l’intègre dans le package applicatif
Si le composant est compliqué à installer, ou nécessite une
intervention humaine, on utilise le VMRole
Installer des composants dans Azure
DEMONSTRATION

13. Les indispensables
 Une Java Virtual Machine
 Un JOnAS
 Une application
 Un script d’initialisation
En quelques lignes
 Le package applicatif contient les binaires (JVM, …)
 La définition de service fournit les méta-données
 Description des Roles, Endpoints et Environnement
 Le script initialise et lance JOnAS dans la VM
Génération du package avec Eclipse et le plugin Azure
Déployer JOnAS dans Azure

14. Package applicatif
 Son contenu va être disponible sur la machine hôte
Dossier ‘approot’

15. Définition du service
 Nommage
 Description des Roles
 Nommage
 Taille de la machine virtuelle
 Pointeur sur le script de démarrage
 Variables d’environnement
 Description des Endpoints
 Activation de modules/plugins
Fichier *.csdef

16. Fichier *.csdef : définition de service
<?xml version="1.0" encoding="utf-8" standalone="no"?>
<ServiceDefinition xmlns="http://schemas.microsoft.com/ServiceHosting/2008/10/ServiceDefinition"
name="WindowsAzureProject">
<WorkerRole name="Main" vmsize="Medium">
<Startup>
<!-- Sample startup task calling startup.cmd from the role's approot folder -->
<Task commandLine="util/.start.cmd startup.cmd"
executionContext="elevated"
taskType="background"/>
</Startup>
<Runtime executionContext="elevated">
<EntryPoint>
<!-- Sample entry point calling run.cmd from the role's approot folder -->
<ProgramEntryPoint commandLine="run.cmd" setReadyOnProcessStart="true"/>
</EntryPoint>
<Environment>
<Variable name="YOUR_ENV_VARIABLE" value="[unused]"/>
</Environment>
</Runtime>
<Imports>
<Import moduleName="RemoteAccess"/>
<Import moduleName="RemoteForwarder"/>
</Imports>
<Endpoints>
<InputEndpoint localPort="9000" name="http" port="80" protocol="tcp"/>
</Endpoints>
</WorkerRole>
</ServiceDefinition>

17. Configuration du service
 Nombre d’instances du/des Roles
 Certificats associés
 Configuration des plugins
 Couples clé/valeur
Fichier *.cscfg

18. Fichier *.cscfg: config de service
<?xml version="1.0" encoding="utf-8" standalone="no"?>
<ServiceConfiguration
xmlns="http://schemas.microsoft.com/ServiceHosting/2008/10/ServiceConfiguration"
osFamily="2"
osVersion="*"
serviceName="WindowsAzureProject">
<Role name="Main">
<Instances count="1" />
<ConfigurationSettings>
<Setting name="Microsoft.WindowsAzure.Plugins.RemoteAccess.Enabled"
value="true"/>
<Setting name="Microsoft.WindowsAzure.Plugins.RemoteForwarder.Enabled"
value="true"/>
<!-- NOTE: replace the following settings with your own -->
<Setting name="Microsoft.WindowsAzure.Plugins.RemoteAccess.AccountUsername"
value="bull"/>
<Setting name="Microsoft.WindowsAzure.Plugins.RemoteAccess.AccountEncryptedPassword"
value="...."/>
<Setting name="Microsoft.WindowsAzure.Plugins.RemoteAccess.AccountExpiration"
value="2039-12-31T23:59:59.0000000-08:00"/>
</ConfigurationSettings>
<Certificates>
<Certificate name="Microsoft.WindowsAzure.Plugins.RemoteAccess.PasswordEncryption"
thumbprint="E05B79E3F7DFA2AD1D7845A7A8CC2A5F43D073A4"
thumbprintAlgorithm="sha1"/>
</Certificates>
</Role>
</ServiceConfiguration>

19. Script d’initialisation
SET BLOB_URL=http://jonas.blob.core.windows.net
IF NOT EXIST "ow2-jonas-5.2.2-light.zip" cscript /nologo "utildownload.vbs" "%BLOB_URL%/demo/ow2-jonas-5.2.2-light.zip"
IF NOT EXIST "jdk1.7.0_02.zip" cscript /nologo "utildownload.vbs" "%BLOB_URL%/demo/jdk1.7.0_02.zip"
@REM Prepare directory (shorter names)
rd "C:%ROLENAME%"
mklink /D "C:%ROLENAME%" "%ROLEROOT%approot"
cd /d "C:%ROLENAME%"
@REM Unpack Java SDK + OW2 JOnAS
IF NOT EXIST "jdk1.7.0_02" cscript /nologo "utilunzip.vbs" "jdk1.7.0_02.zip" "%CD%"
IF NOT EXIST "ow2-jonas-5.2.2" cscript /nologo "utilunzip.vbs" "ow2-jonas-5.2.2-light.zip" "%CD%"
@REM Set required environment variables
SET JONAS_ROOT=C:%ROLENAME%ow2-jonas-5.2.2
SET JAVA_HOME=C:%ROLENAME%jdk1.7.0_02
SET PATH=%PATH%;%JAVA_HOME%bin;%JONAS_ROOT%bin
@REM Overwrite some JOnAS files
COPY /Y "conf*" "%JONAS_ROOT%conf"
COPY /Y "libext*" "%JONAS_ROOT%libext"
@REM Place application's modules in the deploy/ directory
COPY /Y "deploy*" "%JONAS_ROOT%deploy"
@REM Spawn a JOnAS process and exit the current shell
@REM ------------------------------------------------------------
%JONAS_ROOT%binjonas.bat start

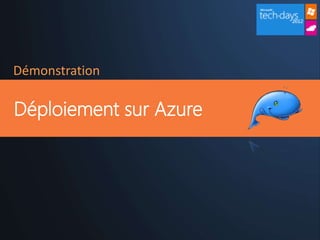

20. Déploiement sur Azure
Démonstration

21. III. INTEGRATION

22. Rencontre avec jonas-admin
 La console d’administration web de JOnAS
 Expérience utilisateur améliorée avec Flex
 Modulaire et évolutive
 Gestion des Classloaders
 Gestion des fuites de connexions
 Système d’audit des applications
 Console OSGi
 Documentation
 …
Administration de JOnAS dans Azure

23. Administrer JOnAS sur Azure
Démonstration

24. Une application gère son modèle de donnée avec JPA
 C’est la couche ORM
 Independence vis-à-vis de la base sous jacente avec JDBC
JOnAS a besoin d’un driver JDBC
 SQL Server JDBC Driver v4 supporte SQL Azure
Fourniture d’une DataSource (XML)
 Connectée sur l’URL de la base de donnée
 Utilisant le driver JDBC adéquat
 Avec informations de connexion
 Gestion du pool de connexions
Notes
 Penser à créer une nouvelle base en plus de ‘master’ (droits)
 Configurer le firewall pour pouvoir accéder à la base
 Username de la forme: [login]@[server]
Intégration avec SQL Azure

25. Exemple de DataSource
<datasources xmlns="http://jonas.ow2.org/ns/datasource/1.0">
</datasource>
<datasource-configuration>
<name>jdbc_1</name>
<url>jdbc:sqlserver://rvdzir6adn.database.windows.net:1433;database=pastebean;
encrypt=true;hostNameInCertificate=*.database.windows.net</url>
<classname>com.microsoft.sqlserver.jdbc.SQLServerDriver</classname>
<username>jonas@rvdzir6adn</username>
<password>*****</password>
<mapper>rdb.sqlserver</mapper>
</datasource-configuration>
<connectionManager-configuration>
<connchecklevel>0</connchecklevel>
<connteststmt>SELECT 1</connteststmt>
<connmaxage>1440</connmaxage>
<maxopentime>60</maxopentime>
<initconpool>10</initconpool>
<minconpool>10</minconpool>
<maxconpool>100</maxconpool>
<pstmtmax>100</pstmtmax>
<maxwaittime>5</maxwaittime>
<maxwaiters>100</maxwaiters>
<samplingperiod>30</samplingperiod>
</connectionManager-configuration>
</datasource>
</datasources>

26. Application / SQL Azure
Démonstration
Essayez vous-même:

27. IV. EVOLUTION

28. Windows Azure Market Place
 OW2 JOnAS disponible sur étagère
Administration
 Module jonas-admin dédié à Azure
 Topologie du cluster
 Interactions avec le portail de management Azure
 JOnAS/Azure Manager
 Déploiement et mises à jour d’applications Java EE
 Synchronisées sur l’ensemble du cluster
Evolutions / additions au plugins Eclipse
 Déploiement des applications sur le cloud en 1 clic
Evolutions de l’intégration de JOnAS

29. ● Modèle de facturation à la consommation
● Il existe aussi des forfaits et des accords entreprise
● Tous les prix sont publics, il existe un outil d’estimation de coût en ligne
● Un exemple : Un cluster de 2 serveurs JOnAS, bi-cœurs 3.5Go de mémoire,
utilisant 500Go de stockage avec 1 million de transactions et 1 To de bande
passante coute 390€ par mois, prix liste.
http://www.microsoft.com/windowsazure/offers/
http://www.microsoft.com/windowsazure/pricing-calculator/
390€
par mois
prix liste
Stockage 500GB
1 million d’accès
2 VMs - 2 x 1.6GHz
3.5 Go Mémoire
NLB
JOnAS
1 Tera Octets
de trafic
JOnAS sur Azure, Combien ca coute

30. Windows Azure sait héberger des environnements autres que
.NET
JOnAS, serveur Java EE OSGi Open Source tourne
parfaitement dans Azure
JOnAS bénéficie des services d’automatisation de la plate
forme
JOnAS fonctionne très bien avec SQL Azure
Bull délivre des services de support pour les environnements
de production JOnAS sur Azure
Conclusion
http://support.bull.com/ols/product/applications/Environnement-j2ee/help/kbf/g/eofjonas

31. QUESTIONS ?

32. Des ressources Windows Azure
gratuites
Testez Windows Azure
gratuitement pendant
90 jours
 http://aka.ms/
tester-azure-90j
Abonnés MSDN, vous
bénéficiez de Windows
Azure
 http://aka.ms/
activer-azure-msdn

33. Chaque semaine, les DevCamps
ALM, Azure, Windows Phone, HTML5, OpenData
http://msdn.microsoft.com/fr-fr/devcamp
Téléchargement, ressources et
toolkits : RdV sur MSDN
http://msdn.microsoft.com/fr-fr/
Les offres à connaître
90 jours d’essai gratuit de Windows Azure
www.windowsazure.fr
Jusqu’à 35% de réduction sur Visual Studio
Pro, avec l’abonnement MSDN
www.visualstudio.fr
Pour aller plus loin
10 février
2012
Live
Meeting
Open Data - Développer des applications riches avec le
protocole Open Data
16 février
2012
Live
Meeting
Azure series - Développer des applications sociales sur la
plateforme Windows Azure
17 février
2012
Live
Meeting
Comprendre le canvas avec Galactic et la librairie three.js
21 février
2012
Live
Meeting
La production automatisée de code avec CodeFluent Entities
2 mars
2012
Live
Meeting
Comprendre et mettre en oeuvre le toolkit Azure pour Windows
Phone 7, iOS et Android
6 mars
2012
Live
Meeting
Nuget et ALM
9 mars
2012
Live
Meeting
Kinect - Bien gérer la vie de son capteur
13 mars
2012
Live
Meeting
Sharepoint series - Automatisation des tests
14 mars
2012
Live
Meeting
TFS Health Check - vérifier la bonne santé de votre plateforme
de développement
15 mars
2012
Live
Meeting
Azure series - Développer pour les téléphones, les tablettes et
le cloud avec Visual Studio 2010
16 mars
2012
Live
Meeting
Applications METRO design - Désossage en règle d'un template
METRO javascript
20 mars
2012
Live
Meeting
Retour d'expérience LightSwitch, Optimisation de l'accès aux
données, Intégration Silverlight
23 mars
2012
Live
Meeting
OAuth - la clé de l'utilisation des réseaux sociaux dans votre
application
Prochaines sessions des Dev Camps
