Le document présente une introduction au Java Enterprise Edition (JEE), une plateforme pour le développement d'applications d'entreprise multi-niveaux basée sur des composants. Il aborde l'évolution des architectures applicatives, les protocoles HTTP, et les différentes catégories d'API et de composants web dans JEE. Une démonstration pratique est incluse pour illustrer le développement d'une application web en utilisant des servlets et JSP, respectant le modèle MVC.

1. Introduction au JEE
Standard de développement d'applications d'entreprises
multi-niveaux, basées sur des composants
Sabri Bouchlema
Elève ingénieur en génie logiciel
Jcertif Student Ambassador

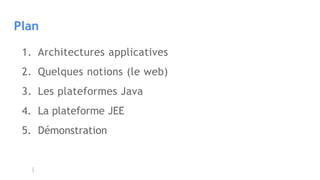

2. Plan
1. Architectures applicatives
2. Quelques notions (le web)
3. Les plateformes Java
4. La plateforme JEE
5. Démonstration

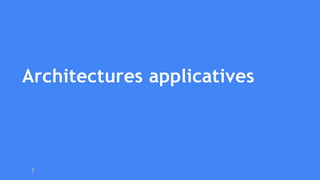

3. Architectures applicatives

4. Architecture 1 tiers
Les années 70, architecture Mainframe (1 tiers)

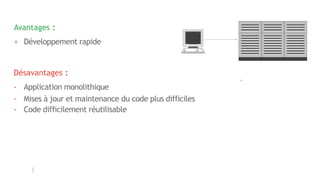

5. Avantages :
+ Développement rapide
Désavantages :
- Application monolithique
- Mises à jour et maintenance du code plus difficiles
- Code difficilement réutilisable

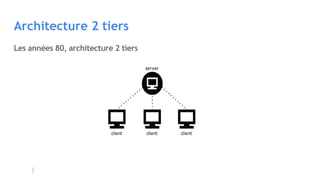

6. Architecture 2 tiers
Les années 80, architecture 2 tiers

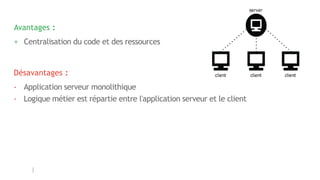

7. Avantages :
+ Centralisation du code et des ressources
Désavantages :
- Application serveur monolithique
- Logique métier est répartie entre l'application serveur et le client

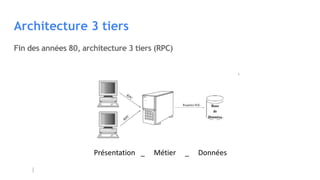

8. Architecture 3 tiers
Fin des années 80, architecture 3 tiers (RPC)
Requètes SQL Base
de
Données
Présentation _ Métier _ Données

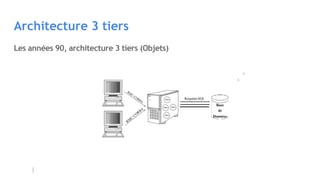

9. Architecture 3 tiers
Les années 90, architecture 3 tiers (Objets)
objet
objet objet
objet
RequètesSQL
Base
de
Données

10. Avantages :
+ Séparation forte entre les 3 niveaux
Désavantages :
- Protocole d’échange propriétaire
- Difficultés de maintenance: toute modification entraîne une mise à niveau
de chaque poste client.

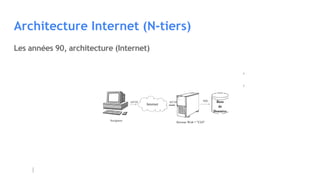

11. Architecture Internet (N-tiers)
Les années 90, architecture (Internet)
Internet
HTTP HTTP
SQL
Serveur Web + "CGI"
Navigateur
Base
de
Données

12. Avantages :
+ Pas d’installation sur les postes clients (hormis le navigateur lui-même)
+ Chaque niveau peut être managé, dimensionné, distribué
+ Mises à jour et maintenance facilitées en minimisant l'impact sur les autres couches
+ Extensibilité : ajout de nouvelles fonctionnalités simplifié
+ Possibilité de clients lourds et de clients légers

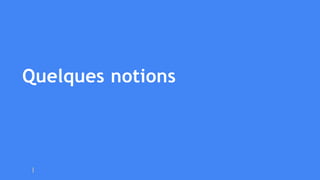

13. Quelques notions

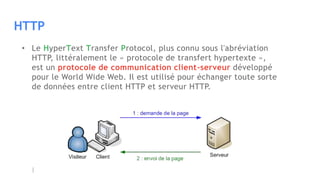

14. HTTP
• Le HyperText Transfer Protocol, plus connu sous l'abréviation
HTTP, littéralement le « protocole de transfert hypertexte »,
est un protocole de communication client-serveur développé
pour le World Wide Web. Il est utilisé pour échanger toute sorte
de données entre client HTTP et serveur HTTP.

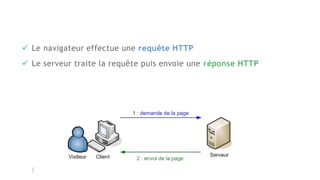

15.  Le navigateur effectue une requête HTTP
 Le serveur traite la requête puis envoie une réponse HTTP

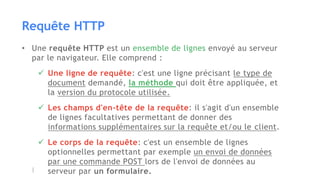

16. Requête HTTP
• Une requête HTTP est un ensemble de lignes envoyé au serveur
par le navigateur. Elle comprend :
 Une ligne de requête: c'est une ligne précisant le type de
document demandé, la méthode qui doit être appliquée, et
la version du protocole utilisée.
 Les champs d'en-tête de la requête: il s'agit d'un ensemble
de lignes facultatives permettant de donner des
informations supplémentaires sur la requête et/ou le client.
 Le corps de la requête: c'est un ensemble de lignes
optionnelles permettant par exemple un envoi de données
par une commande POST lors de l'envoi de données au
serveur par un formulaire.

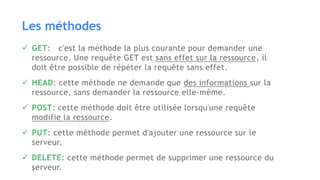

17. Les méthodes
 GET: c'est la méthode la plus courante pour demander une
ressource. Une requête GET est sans effet sur la ressource, il
doit être possible de répéter la requête sans effet.
 HEAD: cette méthode ne demande que des informations sur la
ressource, sans demander la ressource elle-même.
 POST: cette méthode doit être utilisée lorsqu'une requête
modifie la ressource.
 PUT: cette méthode permet d'ajouter une ressource sur le
serveur.
 DELETE: cette méthode permet de supprimer une ressource du
serveur.

18. Réponse HTTP
• Les réponses ont, elles aussi, toujours la même syntaxe :
 Une ligne de status: c'est une ligne précisant la version
HTTP du serveur , Code-réponse (le code d’erreur retourné
par exemple 200, 403, 404, 500) et Texte-réponse (le texte
associé à l'erreur respectivement pour les exemples
précédents : "OK", "FORBIDDEN", "NOT FOUND", "INTERNAL
ERROR").
 Les champs d'en-tête de la requête: Les en-têtes sont
nombreux aussi exemple :
 Date de génération de la réponse.
 le modèle du serveur HTTP.
 Corps: le Corps de réponse contient le contenu du fichier, le
HTML d'une page par exemple.

19. Site web statique
• Un site statique est un site constitué de pages créées en HTML.
Il s’agit d’un contenu fixe.
• Ainsi lorsqu’un ordinateur (par l’usage d’un navigateur
internet) se connecte au serveur hébergeant le site statique, la
page demandée est instantanément retournée, sans
compilation ni traitement par le serveur.

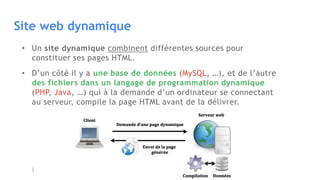

20. Site web dynamique
• Un site dynamique combinent différentes sources pour
constituer ses pages HTML.
• D’un côté il y a une base de données (MySQL, …), et de l’autre
des fichiers dans un langage de programmation dynamique
(PHP, Java, …) qui à la demande d’un ordinateur se connectant
au serveur, compile la page HTML avant de la délivrer.

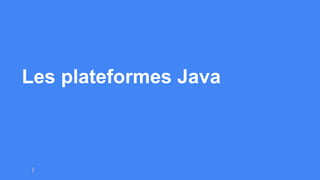

21. Les plateformes Java

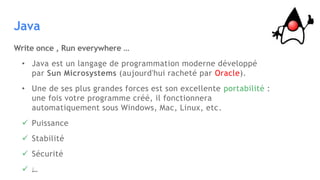

22. Java
Write once , Run everywhere …
• Java est un langage de programmation moderne développé
par Sun Microsystems (aujourd'hui racheté par Oracle).
• Une de ses plus grandes forces est son excellente portabilité :
une fois votre programme créé, il fonctionnera
automatiquement sous Windows, Mac, Linux, etc.
 Puissance
 Stabilité
 Sécurité
 …

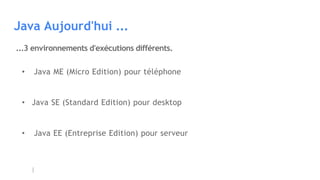

23. Java Aujourd'hui ...
...3 environnements d'exécutions différents.
• Java ME (Micro Edition) pour téléphone
• Java SE (Standard Edition) pour desktop
• Java EE (Entreprise Edition) pour serveur

24. Problématique générale

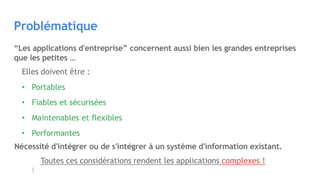

25. Problématique
“Les applications d'entreprise” concernent aussi bien les grandes entreprises
que les petites …
Elles doivent être :
• Portables
• Fiables et sécurisées
• Maintenables et flexibles
• Performantes
Nécessité d'intégrer ou de s'intégrer à un système d'information existant.
Toutes ces considérations rendent les applications complexes !

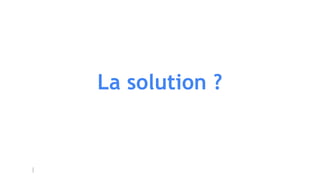

26. La solution ?

27. La plateforme JEE

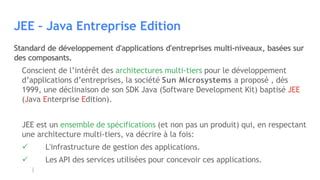

28. JEE – Java Entreprise Edition
Standard de développement d'applications d'entreprises multi-niveaux, basées sur
des composants.
Conscient de l’intérêt des architectures multi-tiers pour le développement
d’applications d’entreprises, la société Sun Microsystems a proposé , dès
1999, une déclinaison de son SDK Java (Software Development Kit) baptisé JEE
(Java Enterprise Edition).
JEE est un ensemble de spécifications (et non pas un produit) qui, en respectant
une architecture multi-tiers, va décrire à la fois:
 L'infrastructure de gestion des applications.
 Les API des services utilisées pour concevoir ces applications.

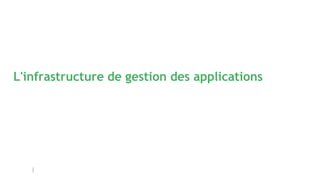

29. L'infrastructure de gestion des applications

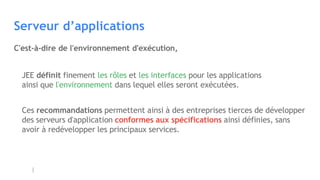

30. Serveur d’applications
JEE définit finement les rôles et les interfaces pour les applications
ainsi que l'environnement dans lequel elles seront exécutées.
Ces recommandations permettent ainsi à des entreprises tierces de développer
des serveurs d'application conformes aux spécifications ainsi définies, sans
avoir à redévelopper les principaux services.
C'est-à-dire de l'environnement d'exécution,

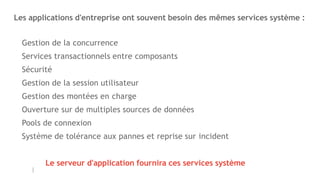

31. Les applications d'entreprise ont souvent besoin des mêmes services système :
Gestion de la concurrence
Services transactionnels entre composants
Sécurité
Gestion de la session utilisateur
Gestion des montées en charge
Ouverture sur de multiples sources de données
Pools de connexion
Système de tolérance aux pannes et reprise sur incident
Le serveur d'application fournira ces services système

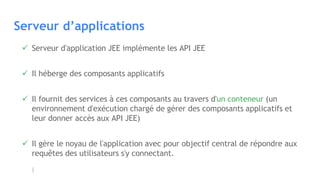

32. Serveur d’applications
 Serveur d'application JEE implémente les API JEE
 Il héberge des composants applicatifs
 Il fournit des services à ces composants au travers d'un conteneur (un
environnement d'exécution chargé de gérer des composants applicatifs et
leur donner accès aux API JEE)
 Il gère le noyau de l'application avec pour objectif central de répondre aux
requêtes des utilisateurs s'y connectant.

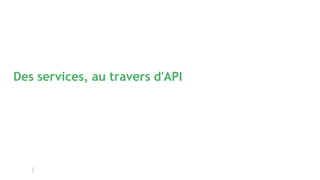

33. Des services, au travers d'API

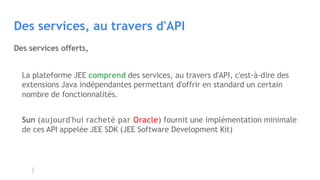

34. Des services, au travers d'API
La plateforme JEE comprend des services, au travers d'API, c'est-à-dire des
extensions Java indépendantes permettant d'offrir en standard un certain
nombre de fonctionnalités.
Sun (aujourd'hui racheté par Oracle) fournit une implémentation minimale
de ces API appelée JEE SDK (JEE Software Development Kit)
Des services offerts,

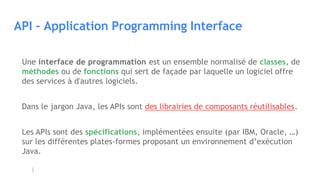

35. API – Application Programming Interface
Une interface de programmation est un ensemble normalisé de classes, de
méthodes ou de fonctions qui sert de façade par laquelle un logiciel offre
des services à d'autres logiciels.
Dans le jargon Java, les APIs sont des librairies de composants réutilisables.
Les APIs sont des spécifications, implémentées ensuite (par IBM, Oracle, …)
sur les différentes plates-formes proposant un environnement d’exécution
Java.

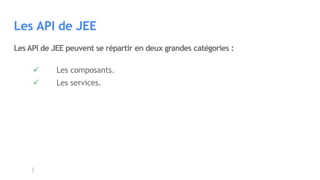

36. Les API de JEE
Les API de JEE peuvent se répartir en deux grandes catégories :
 Les composants.
 Les services.

37. Les composants
 Les composants web:
 Les composants métier :
Servlets et JSP (Java Server Pages) il s’agit de la partie chargée de
l'interface avec l'utilisateur (on parle de logique de présentation).
EJB (Enterprise Java Beans), Il s'agit de composants spécifiques
chargés des traitements des données propres à un secteur
d'activité (on parle de logique métier ou de logique applicative) et
de l'interfaçage avec les bases de données.

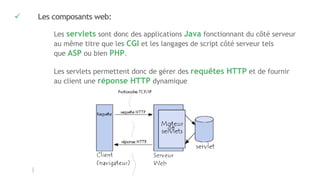

38.  Les composants web:
Les servlets sont donc des applications Java fonctionnant du côté serveur
au même titre que les CGI et les langages de script côté serveur tels
que ASP ou bien PHP.
Les servlets permettent donc de gérer des requêtes HTTP et de fournir
au client une réponse HTTP dynamique

39.  Les composants web:
Les JSP (Java Server Pages) sont une technologie Java qui permet la
génération de pages web dynamiques.
Les JSP permettent d'introduire du code Java dans des tags prédéfinis à
l'intérieur d'une page HTML.
La technologie JSP mélange la puissance de Java côté serveur et la facilité
de mise en page d'HTML côté client.
Il s'agit en réalité d'un langage de script puissant (un langage interprété)
exécuté du côté du serveur (au même titre que les
scripts CGI,PHP,ASP,...)

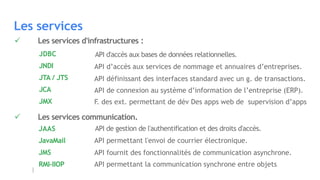

40. Les services
 Les services d'infrastructures :
 Les services communication.
JDBC
JNDI
JTA / JTS
JCA
JMX
JAAS
JavaMail
JMS
RMI-IIOP
API de gestion de l'authentification et des droits d'accès.
API permettant l'envoi de courrier électronique.
API fournit des fonctionnalités de communication asynchrone.
API permettant la communication synchrone entre objets
API d'accès aux bases de données relationnelles.
API d’accès aux services de nommage et annuaires d’entreprises.
API définissant des interfaces standard avec un g. de transactions.
API de connexion au système d’information de l’entreprise (ERP).
F. des ext. permettant de dév Des apps web de supervision d’apps

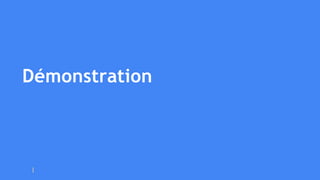

42. Démonstration

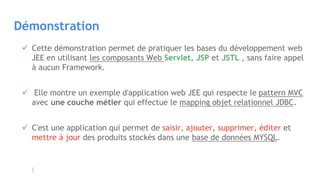

43. Démonstration

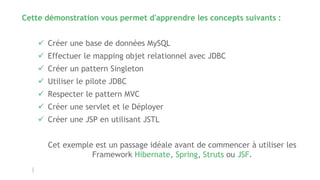

 Cette démonstration permet de pratiquer les bases du développement web
JEE en utilisant les composants Web Servlet, JSP et JSTL , sans faire appel
à aucun Framework.
 Elle montre un exemple d'application web JEE qui respecte le pattern MVC
avec une couche métier qui effectue le mapping objet relationnel JDBC.
 C'est une application qui permet de saisir, ajouter, supprimer, éditer et
mettre à jour des produits stockés dans une base de données MYSQL.

44. l'application se compose de deux couches :
 La couche Métier :
- Une entité :Produit
- Une interface
- Un singleton Connection
- Une implémentation de l'interface
- Une classe pour Tester cette implémentation
 La couche Web :
- Un contrôleur : Servlet - Une vue JSP - Une feuille de style CSS

45. Cette démonstration vous permet d'apprendre les concepts suivants :
 Créer une base de données MySQL
 Effectuer le mapping objet relationnel avec JDBC
 Créer un pattern Singleton
 Utiliser le pilote JDBC
 Respecter le pattern MVC
 Créer une servlet et le Déployer
 Créer une JSP en utilisant JSTL
Cet exemple est un passage idéale avant de commencer à utiliser les
Framework Hibernate, Spring, Struts ou JSF.

46. Merci!
Sabri Bouchlema
Elève ingénieur en génie logiciel
Jcertif Student Ambassador
