Le document présente les fondamentaux du développement d'applications d'entreprise en Java, incluant des architectures applicatives et les différentes plateformes Java. Il explique également l'évolution de Java via le Java Community Process, l'importance des technologies open source, et les exigences techniques et fonctionnelles des projets informatiques. Enfin, il évoque l'industrialisation du génie logiciel et les avantages du framework Grails pour le développement agile d'applications web.

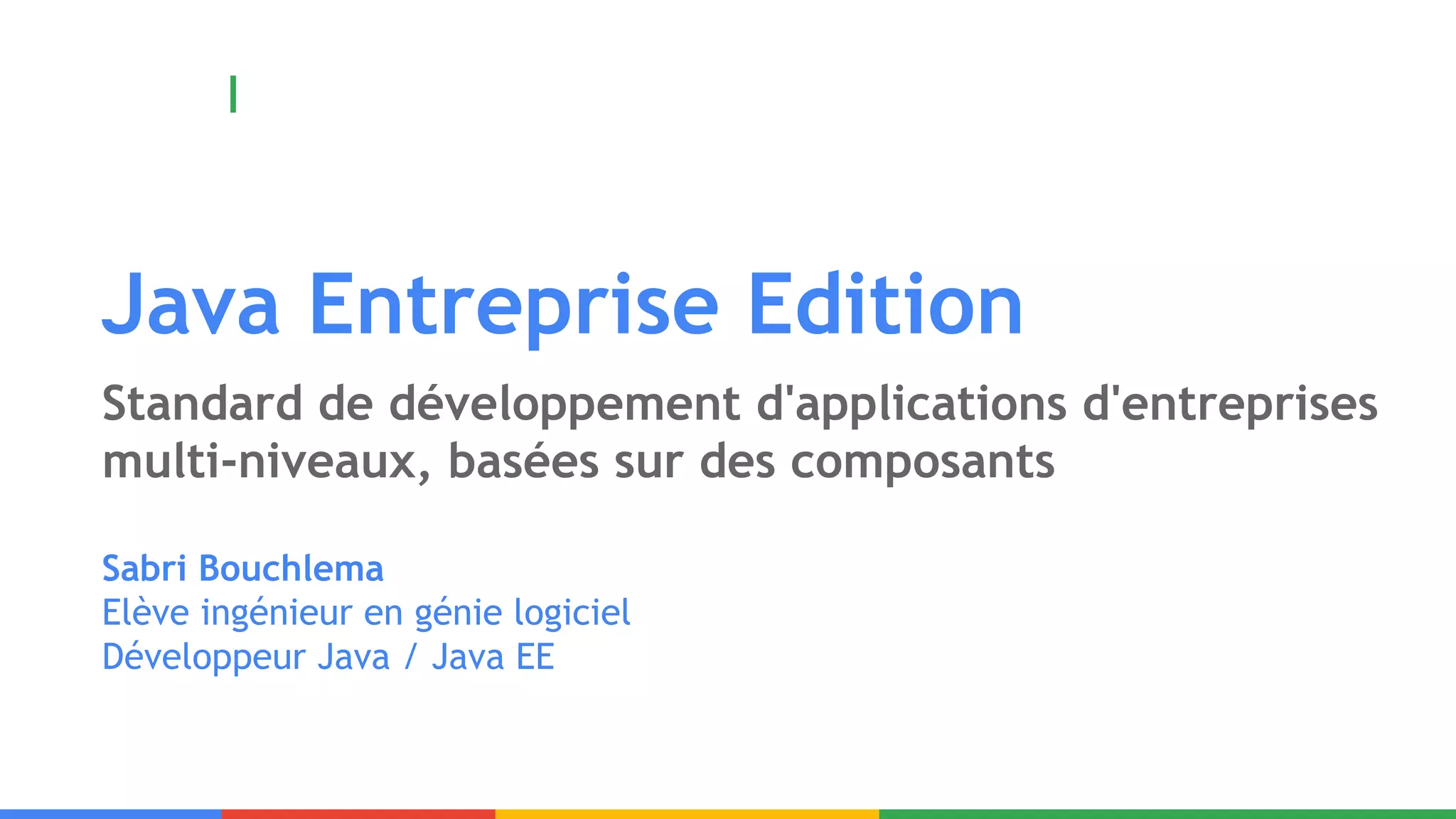

1. Java Entreprise Edition
Standard de développement d'applications d'entreprises
multi-niveaux, basées sur des composants
Sabri Bouchlema
Elève ingénieur en génie logiciel
Développeur Java / Java EE

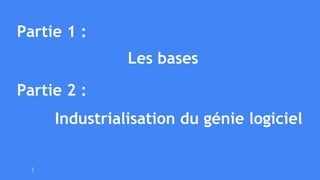

2. Partie 1 :
Les bases
Partie 2 :
Industrialisation du génie logiciel

3. Partie 1 :
Les bases

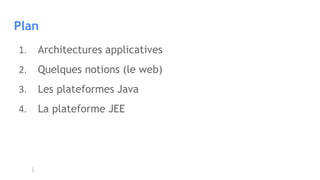

4. Plan
1. Architectures applicatives
2. Quelques notions (le web)
3. Les plateformes Java
4. La plateforme JEE

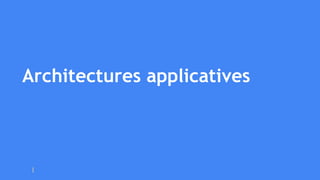

5. Architectures applicatives

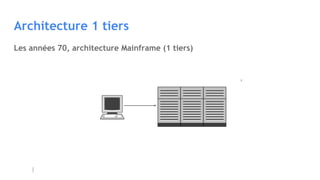

6. Architecture 1 tiers
Les années 70, architecture Mainframe (1 tiers)

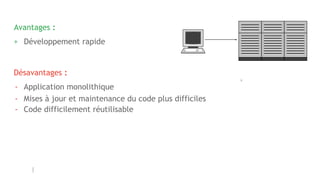

7. Avantages :
+ Développement rapide
Désavantages :
- Application monolithique
- Mises à jour et maintenance du code plus difficiles
- Code difficilement réutilisable

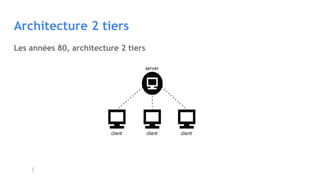

8. Architecture 2 tiers
Les années 80, architecture 2 tiers

9. Avantages :
+ Centralisation du code et des ressources
Désavantages :
- Application serveur monolithique
- Logique métier est répartie entre l'application serveur et le client

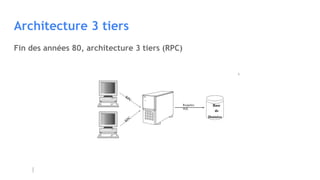

10. Architecture 3 tiers
Fin des années 80, architecture 3 tiers (RPC)
Primergy
Requètes
SQL
RPC
RPC
Base
de
Données

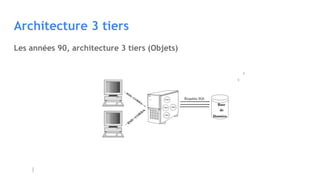

11. Architecture 3 tiers
Les années 90, architecture 3 tiers (Objets)
Primergy objet
objet objet
objet
RM
I / CORBA
RM
I / CORBA
Requètes SQL
Base
de
Données

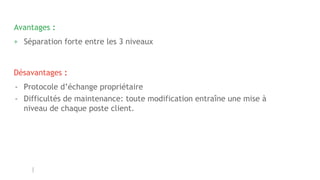

12. Avantages :
+ Séparation forte entre les 3 niveaux
Désavantages :
- Protocole d’échange propriétaire
- Difficultés de maintenance: toute modification entraîne une mise à
niveau de chaque poste client.

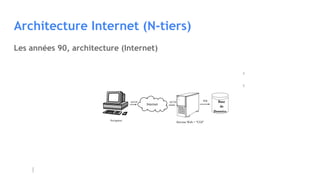

13. Architecture Internet (N-tiers)
Les années 90, architecture (Internet)
Primergy
Internet
HTTP HTTP
SQL
Serveur Web + "CGI"
Navigateur
Base
de
Données

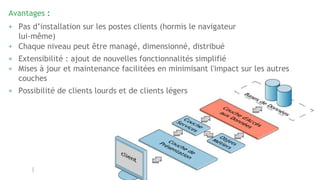

14. Avantages :
+ Pas d’installation sur les postes clients (hormis le navigateur
lui-même)
+ Chaque niveau peut être managé, dimensionné, distribué
+ Mises à jour et maintenance facilitées en minimisant l'impact sur les autres
couches
+ Extensibilité : ajout de nouvelles fonctionnalités simplifié
+ Possibilité de clients lourds et de clients légers

16. Quelques notions

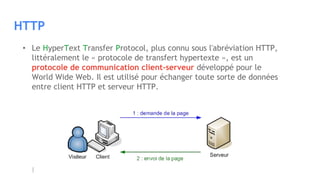

17. HTTP
• Le HyperText Transfer Protocol, plus connu sous l'abréviation HTTP,
littéralement le « protocole de transfert hypertexte », est un
protocole de communication client-serveur développé pour le
World Wide Web. Il est utilisé pour échanger toute sorte de données
entre client HTTP et serveur HTTP.

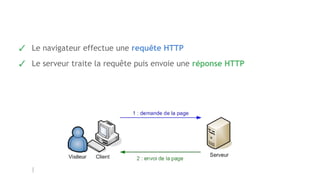

18. ✓ Le navigateur effectue une requête HTTP
✓ Le serveur traite la requête puis envoie une réponse HTTP

19. Les méthodes
✓ GET: c'est la méthode la plus courante pour demander une
ressource. Une requête GET est sans effet sur la ressource, il doit
être possible de répéter la requête sans effet.
✓ HEAD: cette méthode ne demande que des informations sur la
ressource, sans demander la ressource elle-même.
✓ POST: cette méthode doit être utilisée lorsqu'une requête modifie la
ressource.
✓ PUT: cette méthode permet d'ajouter une ressource sur le serveur.
✓ DELETE: cette méthode permet de supprimer une ressource du
serveur.

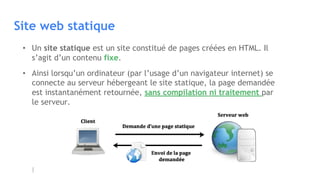

20. Site web statique
• Un site statique est un site constitué de pages créées en HTML. Il
s’agit d’un contenu fixe.
• Ainsi lorsqu’un ordinateur (par l’usage d’un navigateur internet) se
connecte au serveur hébergeant le site statique, la page demandée
est instantanément retournée, sans compilation ni traitement par
le serveur.

21. Site web dynamique
• Un site dynamique combinent différentes sources pour constituer
ses pages HTML.
• D’un côté il y a une base de données (MySQL, …), et de l’autre des
fichiers dans un langage de programmation dynamique (PHP,
Java, …) qui à la demande d’un ordinateur se connectant au
serveur, compile la page HTML avant de la délivrer.

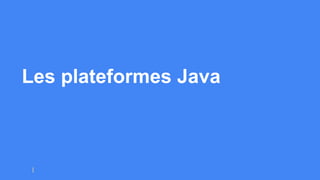

22. Les plateformes Java

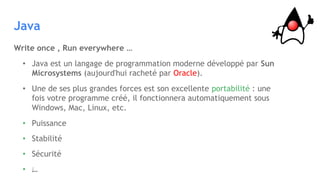

23. Java
Write once , Run everywhere …
• Java est un langage de programmation moderne développé par Sun
Microsystems (aujourd'hui racheté par Oracle).
• Une de ses plus grandes forces est son excellente portabilité : une
fois votre programme créé, il fonctionnera automatiquement sous
Windows, Mac, Linux, etc.
• Puissance
• Stabilité
• Sécurité
• …

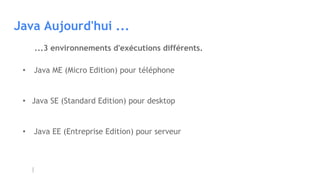

24. Java Aujourd'hui ...
...3 environnements d'exécutions différents.
• Java ME (Micro Edition) pour téléphone
• Java SE (Standard Edition) pour desktop
• Java EE (Entreprise Edition) pour serveur

25. Les plateformes Java intègrent ..
• Une JVM (Machine Virtuelle Java) :
Environnement d'exécution pour les applications Java
• Une API (Application Programming Interface) :
Collection de composants logiciels (librairies) utilisés pour développer
d'autres composants ou applications.

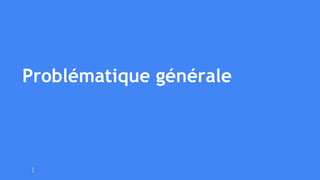

26. Problématique générale

27. Problématique
“Les applications d'entreprise” concernent aussi bien les grandes
entreprises que les petites …
Elles doivent être :
• Portables
• Fiables et sécurisées
• Maintenables et flexibles
• Performantes ...
Nécessité d'intégrer ou de s'intégrer à un système d'information existant.
Toutes ces considérations rendent les applications complexes !

28. La solution ?

29. La plateforme JEE

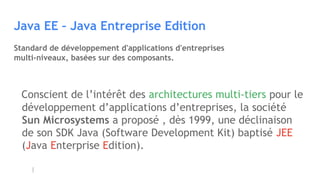

30. Java EE – Java Entreprise Edition
Standard de développement d'applications d'entreprises
multi-niveaux, basées sur des composants.
Conscient de l’intérêt des architectures multi-tiers pour le
développement d’applications d’entreprises, la société
Sun Microsystems a proposé , dès 1999, une déclinaison
de son SDK Java (Software Development Kit) baptisé JEE
(Java Enterprise Edition).

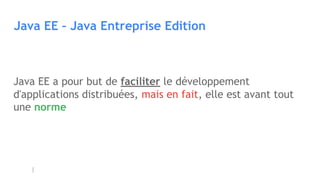

31. Java EE – Java Entreprise Edition
Java EE a pour but de faciliter le développement
d'applications distribuées, mais en fait, elle est avant tout
une norme

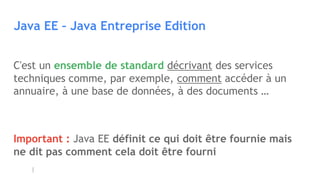

32. Java EE – Java Entreprise Edition
C'est un ensemble de standard décrivant des services
techniques comme, par exemple, comment accéder à un
annuaire, à une base de données, à des documents …
Important : Java EE définit ce qui doit être fournie mais
ne dit pas comment cela doit être fourni

33. le principe de séparation est celui de la prise de
courant

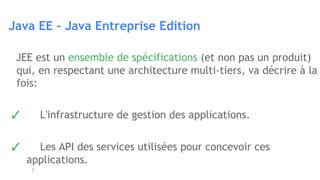

34. Java EE – Java Entreprise Edition
JEE est un ensemble de spécifications (et non pas un produit)
qui, en respectant une architecture multi-tiers, va décrire à la
fois:
✓ L'infrastructure de gestion des applications.
✓ Les API des services utilisées pour concevoir ces
applications.

35. L'infrastructure de gestion des applications

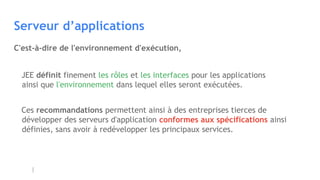

36. Serveur d’applications
JEE définit finement les rôles et les interfaces pour les applications
ainsi que l'environnement dans lequel elles seront exécutées.
Ces recommandations permettent ainsi à des entreprises tierces de
développer des serveurs d'application conformes aux spécifications ainsi
définies, sans avoir à redévelopper les principaux services.
C'est-à-dire de l'environnement d'exécution,

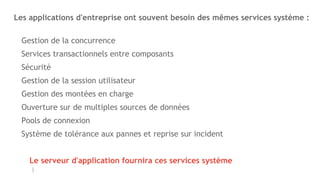

37. Les applications d'entreprise ont souvent besoin des mêmes services système :
Gestion de la concurrence
Services transactionnels entre composants
Sécurité
Gestion de la session utilisateur
Gestion des montées en charge
Ouverture sur de multiples sources de données
Pools de connexion
Système de tolérance aux pannes et reprise sur incident
Le serveur d'application fournira ces services système

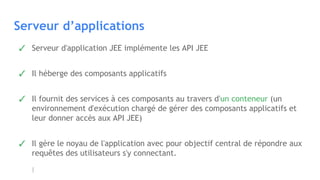

38. Serveur d’applications
✓ Serveur d'application JEE implémente les API JEE
✓ Il héberge des composants applicatifs
✓ Il fournit des services à ces composants au travers d'un conteneur (un
environnement d'exécution chargé de gérer des composants applicatifs et
leur donner accès aux API JEE)
✓ Il gère le noyau de l'application avec pour objectif central de répondre aux
requêtes des utilisateurs s'y connectant.

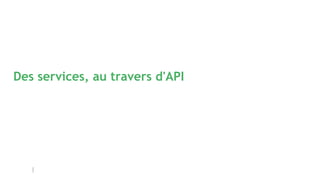

39. Des services, au travers d'API

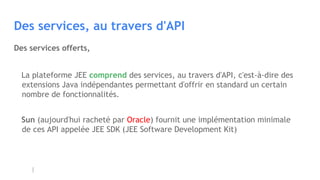

40. Des services, au travers d'API
La plateforme JEE comprend des services, au travers d'API, c'est-à-dire des
extensions Java indépendantes permettant d'offrir en standard un certain
nombre de fonctionnalités.
Sun (aujourd'hui racheté par Oracle) fournit une implémentation minimale
de ces API appelée JEE SDK (JEE Software Development Kit)
Des services offerts,

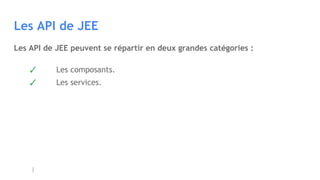

41. Les API de JEE
Les API de JEE peuvent se répartir en deux grandes catégories :
✓ Les composants.
✓ Les services.

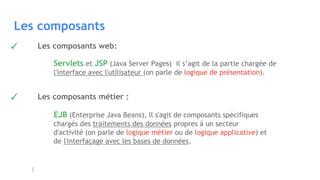

42. Les composants
✓ Les composants web:
✓ Les composants métier :
Servlets et JSP (Java Server Pages) il s’agit de la partie chargée de
l'interface avec l'utilisateur (on parle de logique de présentation).
EJB (Enterprise Java Beans), Il s'agit de composants spécifiques
chargés des traitements des données propres à un secteur
d'activité (on parle de logique métier ou de logique applicative) et
de l'interfaçage avec les bases de données.

43. Les services
✓ Les services d'infrastructures :
✓ Les services communication.
JDBC
JNDI
JTA / JTS
JCA
JMX
JAAS
JavaMail
JMS
RMI-IIOP
API de gestion de l'authentification et des droits d'accès.
API permettant l'envoi de courrier électronique.
API fournit des fonctionnalités de communication asynchrone.
API permettant la communication synchrone entre objets
API d'accès aux bases de données relationnelles.
API d’accès aux services de nommage et annuaires d’entreprises.
API définissant des interfaces standard avec un g. de transactions.
API de connexion au système d’information de l’entreprise (ERP).
F. des ext. permettant de dév Des apps web de supervision d’apps

45. Ce qu’il faut retenir :
✓ Java EE est un ensemble de standard.
✓ Java EE décrit des services techniques pour bâtir des applications
d'entreprise
✓ Tous le monde peut écrire sa propre implémentation du standard.
✓ Une application Java EE s'exécute dans un serveur d’applications
qui est un environnement d’exécution.

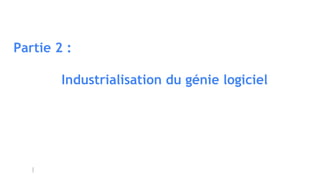

46. Partie 2 :
Industrialisation du génie logiciel

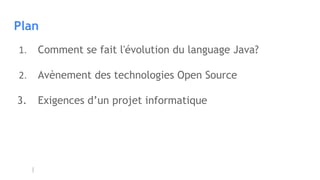

47. Plan
1. Comment se fait l'évolution du language Java?
2. Avènement des technologies Open Source
3. Exigences d’un projet informatique

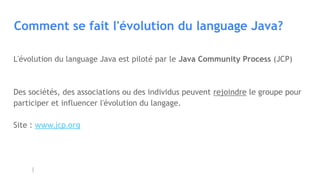

48. Comment se fait l'évolution du language Java?
L'évolution du language Java est piloté par le Java Community Process (JCP)
Des sociétés, des associations ou des individus peuvent rejoindre le groupe pour
participer et influencer l'évolution du langage.
Site : www.jcp.org

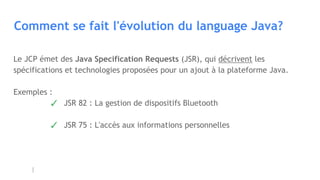

49. Comment se fait l'évolution du language Java?
Le JCP émet des Java Specification Requests (JSR), qui décrivent les
spécifications et technologies proposées pour un ajout à la plateforme Java.
Exemples :
✓ JSR 82 : La gestion de dispositifs Bluetooth
✓ JSR 75 : L'accès aux informations personnelles

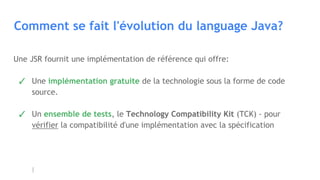

50. Comment se fait l'évolution du language Java?
Une JSR fournit une implémentation de référence qui offre:
✓ Une implémentation gratuite de la technologie sous la forme de code
source.
✓ Un ensemble de tests, le Technology Compatibility Kit (TCK) - pour
vérifier la compatibilité d'une implémentation avec la spécification

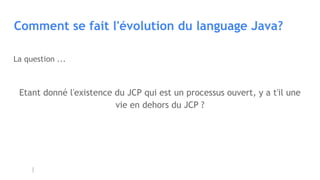

51. Comment se fait l'évolution du language Java?
La question ...
Etant donné l'existence du JCP qui est un processus ouvert, y a t'il une
vie en dehors du JCP ?

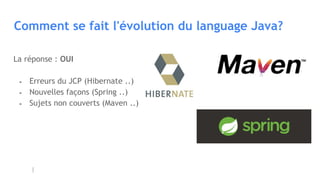

52. Comment se fait l'évolution du language Java?
La réponse : OUI
- Erreurs du JCP (Hibernate ..)
- Nouvelles façons (Spring ..)
- Sujets non couverts (Maven ..)

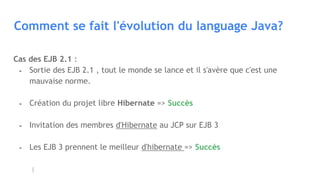

53. Comment se fait l'évolution du language Java?
Cas des EJB 2.1 :
- Sortie des EJB 2.1 , tout le monde se lance et il s'avère que c'est une
mauvaise norme.
- Création du projet libre Hibernate => Succès
- Invitation des membres d'Hibernate au JCP sur EJB 3
- Les EJB 3 prennent le meilleur d'hibernate => Succès

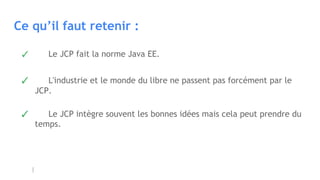

54. Ce qu’il faut retenir :
✓ Le JCP fait la norme Java EE.
✓ L'industrie et le monde du libre ne passent pas forcément par le
JCP.
✓ Le JCP intègre souvent les bonnes idées mais cela peut prendre du
temps.

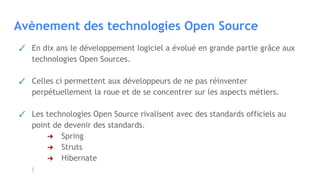

55. Avènement des technologies Open Source
✓ En dix ans le développement logiciel a évolué en grande partie grâce aux
technologies Open Sources.
✓ Celles ci permettent aux développeurs de ne pas réinventer
perpétuellement la roue et de se concentrer sur les aspects métiers.
✓ Les technologies Open Source rivalisent avec des standards officiels au
point de devenir des standards.
➔ Spring
➔ Struts
➔ Hibernate

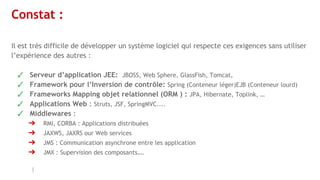

56. Constat :
Il est très difficile de développer un système logiciel qui respecte ces exigences sans utiliser
l’expérience des autres :
✓ Serveur d’application JEE: JBOSS, Web Sphere, GlassFish, Tomcat,
✓ Framework pour l’Inversion de contrôle: Spring (Conteneur léger)EJB (Conteneur lourd)
✓ Frameworks Mapping objet relationnel (ORM ) : JPA, Hibernate, Toplink, …
✓ Applications Web : Struts, JSF, SpringMVC....
✓ Middlewares :
➔ RMI, CORBA : Applications distribuées
➔ JAXWS, JAXRS our Web services
➔ JMS : Communication asynchrone entre les application
➔ JMX : Supervision des composants….

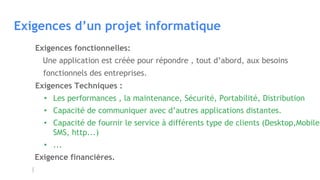

59. Exigences d’un projet informatique
Exigences fonctionnelles:
Une application est créée pour répondre , tout d’abord, aux besoins
fonctionnels des entreprises.
Exigences Techniques :
• Les performances , la maintenance, Sécurité, Portabilité, Distribution
• Capacité de communiquer avec d’autres applications distantes.
• Capacité de fournir le service à différents type de clients (Desktop,Mobile,
SMS, http...)
• ...
Exigence financières.

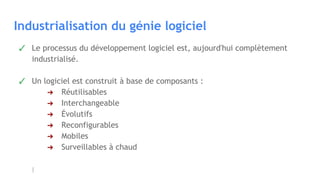

60. Industrialisation du génie logiciel
✓ Le processus du développement logiciel est, aujourd'hui complètement
industrialisé.
✓ Un logiciel est construit à base de composants :
➔ Réutilisables
➔ Interchangeable
➔ Évolutifs
➔ Reconfigurables
➔ Mobiles
➔ Surveillables à chaud

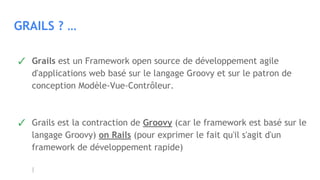

62. GRAILS ? …
✓ Grails est un Framework open source de développement agile
d'applications web basé sur le langage Groovy et sur le patron de
conception Modèle-Vue-Contrôleur.
✓ Grails est la contraction de Groovy (car le framework est basé sur le
langage Groovy) on Rails (pour exprimer le fait qu'il s'agit d'un
framework de développement rapide)

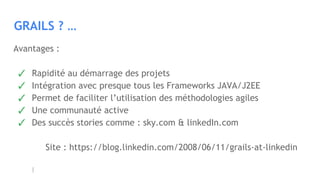

64. GRAILS ? …
Avantages :
✓ Rapidité au démarrage des projets
✓ Intégration avec presque tous les Frameworks JAVA/J2EE
✓ Permet de faciliter l’utilisation des méthodologies agiles
✓ Une communauté active
✓ Des succès stories comme : sky.com & linkedIn.com
Site : https://blog.linkedin.com/2008/06/11/grails-at-linkedin

65. Merci!
Sabri Bouchlema
Elève ingénieur en génie logiciel
Développeur Java / Java EE
