Institut National des Sciences Appliquées et de Technologie Tunisie

E-Services

Chapitre 2 – Architecture Orientée Services (SOA)

Dr. Lilia SFAXI
GL5 - 2013-2014
1

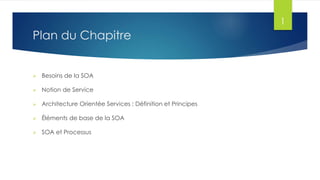

Plan du Chapitre



Besoins de la SOA



Notion de Service



Architecture Orientée Services : Définition et Principes



Éléments de base de la SOA



SOA et Processus
2

Plan



Besoins de la SOA



Notion de Service



Architecture Orientée Services : Définition et Principes



Éléments de base de la SOA



SOA et Processus
3

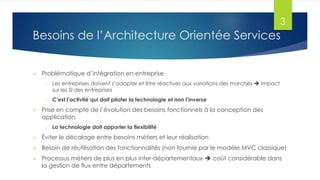

Besoins de l’Architecture Orientée Services


Problématique d’intégration en entreprise
o

o



Les entreprises doivent s’adapter et être réactives aux variations des marchés  Impact
sur les SI des entreprises
C’est l’activité qui doit piloter la technologie et non l’inverse

Prise en compte de l’évolution des besoins fonctionnels à la conception des
application
o

La technologie doit apporter la flexibilité



Éviter le décalage entre besoins métiers et leur réalisation



Besoin de réutilisation des fonctionnalités (non fournie par le modèle MVC classique)



Processus métiers de plus en plus inter-départementaux  coût considérable dans
la gestion de flux entre départements
4

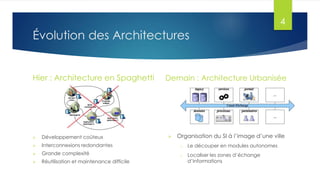

Évolution des Architectures

Hier : Architecture en Spaghetti

Demain : Architecture Urbanisée

Organisation du SI à l’image d’une ville



Développement coûteux



Interconnexions redondantes

o

Le découper en modules autonomes



Grande complexité

o



Réutilisation et maintenance difficile

Localiser les zones d’échange
d’informations


5

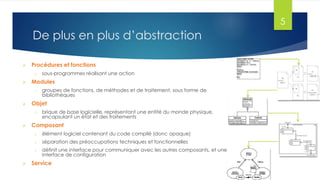

De plus en plus d’abstraction


Procédures et fonctions
o



Modules
o



groupes de fonctions, de méthodes et de traitement, sous forme de
bibliothèques

Objet
o



sous-programmes réalisant une action

brique de base logicielle, représentant une entité du monde physique,
encapsulant un état et des traitements

Composant
o
o

séparation des préoccupations techniques et fonctionnelles

o



élément logiciel contenant du code compilé (donc opaque)
définit une interface pour communiquer avec les autres composants, et une
interface de configuration

Service
6

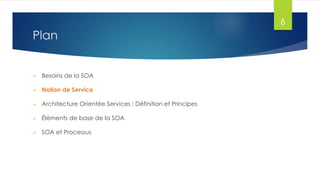

Plan



Besoins de la SOA



Notion de Service



Architecture Orientée Services : Définition et Principes



Éléments de base de la SOA



SOA et Processus
7

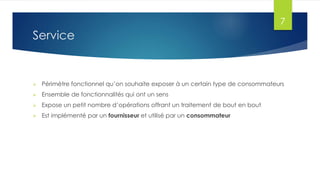

Service



Périmètre fonctionnel qu’on souhaite exposer à un certain type de consommateurs



Ensemble de fonctionnalités qui ont un sens



Expose un petit nombre d’opérations offrant un traitement de bout en bout



Est implémenté par un fournisseur et utilisé par un consommateur
8

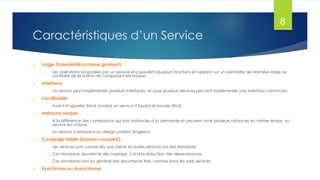

Caractéristiques d’un Service


Large Granularité (coarse-grained)
o



Interface
o



Un service peut implémenter plusieurs interfaces, et aussi plusieurs services peuvent implémenter une interface commune.

Localisable
o



Les opérations proposées par un service encapsulent plusieurs fonctions et opèrent sur un périmètre de données large au
contraire de la notion de composant technique.

Avant d’appeler (bind, invoke) un service, il faudra le trouver (find).

Instance unique
o
o



À la différence des composants qui sont instanciés à la demande et peuvent avoir plusieurs instances en même temps, un
service est unique.
Un service correspond au design pattern Singleton.

Couplage faible (loosely-coupled)
o

o

Ces standards assurent le découplage, c-à-d la réduction des dépendances.

o



Les services sont connectés aux clients et autres services via des standards
Ces standards sont en général des documents XML comme dans les web services

Synchrone ou Asynchrone
9

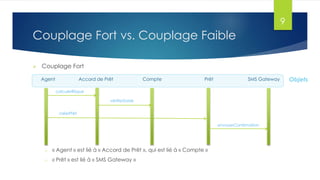

Couplage Fort vs. Couplage Faible


Couplage Fort
Agent

Accord de Prêt

Compte

Prêt

SMS Gateway

calculerRisque
vérifierSolde
créerPrêt
envoyerConfirmation

o

« Agent » est lié à « Accord de Prêt », qui est lié à « Compte »

o

« Prêt » est lié à « SMS Gateway »

Objets
10

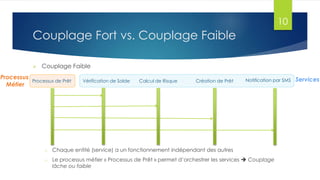

Couplage Fort vs. Couplage Faible


Processus
Métier

Couplage Faible

Processus de Prêt

Vérification de Solde

Calcul de Risque

Création de Prêt

Notification par SMS

o

Chaque entité (service) a un fonctionnement indépendant des autres

o

Le processus métier « Processus de Prêt » permet d’orchestrer les services  Couplage
lâche ou faible

Services
11

Types de Services


Les services de présentations ou de référencement
o



Les processus métiers
o



composés de tâches décrites et faisant appel éventuellement à d’autres services.

Les services de gestion et d’accès aux bases de données
o



vers les informations affichées et les formulaires de saisies de données.

permettent la gestion des données partagées

Les services d’intégration
o

en charge de la messagerie ou l’échange de données tant à l’intérieur que vers l’extérieur
comme la gestion des courriers électroniques
12

Plan



Besoins de la SOA



Notion de Service



Architecture Orientée Services : Définition et Principes



Éléments de base de la SOA



SOA et Processus
13

Architecture Orientée Services


SOA (Service Oriented Architecture)



Style d’architecture organisé à partir de services métiers communs mutualisés pour un
ensemble de lignes métiers ou d’applications.



Permet d’intégrer et de manipuler les différentes briques et composants applicatifs
d’un système informatique et de gérer les liens qu’ils entretiennent



Objectifs
o

Décomposer une fonctionnalités en un ensemble de fonctions basiques (services) fournies
par des composants

o

Décrire finement le schéma d’interaction entre ces services
14

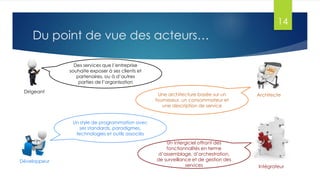

Du point de vue des acteurs…
Des services que l’entreprise
souhaite exposer à ses clients et
partenaires, ou à d’autres
parties de l’organisation
Dirigeant

Une architecture basée sur un
fournisseur, un consommateur et
une description de service

Architecte

Un style de programmation avec
ses standards, paradigmes,
technologies et outils associés

Développeur

Un intergiciel offrant des
fonctionnalités en terme
d’assemblage, d’orchestration,
de surveillance et de gestion des
services

Intégrateur
15

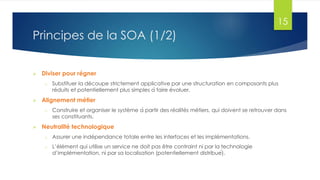

Principes de la SOA (1/2)


Diviser pour régner
o



Alignement métier
o



Substituer la découpe strictement applicative par une structuration en composants plus
réduits et potentiellement plus simples à faire évoluer.

Construire et organiser le système à partir des réalités métiers, qui doivent se retrouver dans
ses constituants.

Neutralité technologique
o

Assurer une indépendance totale entre les interfaces et les implémentations.

o

L’élément qui utilise un service ne doit pas être contraint ni par la technologie
d’implémentation, ni par sa localisation (potentiellement distribué).
16

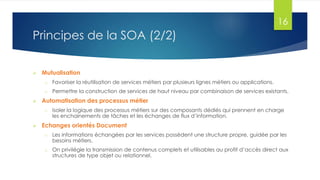

Principes de la SOA (2/2)


Mutualisation
o
o



Favoriser la réutilisation de services métiers par plusieurs lignes métiers ou applications.
Permettre la construction de services de haut niveau par combinaison de services existants.

Automatisation des processus métier
o



Isoler la logique des processus métiers sur des composants dédiés qui prennent en charge
les enchainements de tâches et les échanges de flux d’information.

Echanges orientés Document
o

Les informations échangées par les services possèdent une structure propre, guidée par les
besoins métiers.

o

On privilégie la transmission de contenus complets et utilisables au profit d’accès direct aux
structures de type objet ou relationnel.
17

Plan



Besoins de la SOA



Notion de Service



Architecture Orientée Services : Définition et Principes



Éléments de base de la SOA



SOA et Processus

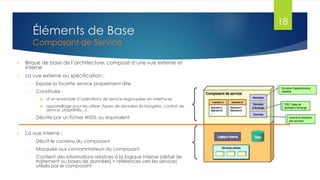

Éléments de Base
Composant de Service


Brique de base de l’architecture, composé d’une vue externe et
interne



La vue externe ou spécification :
o

Expose la facette service proprement dite

o

Constituée :



o



d’un ensemble d’opérations de service regroupées en interfaces
appareillage pour les utiliser (types de données échangées, contrat de
service, propriétés…)

Décrite par un fichier WSDL ou équivalent

La vue interne :
o

Décrit le contenu du composant

o

Masquée aux consommateurs du composant

o

Contient des informations relatives à la logique interne (détail de
traitement ou bases de données) + références vers les services
utilisés par le composant

18

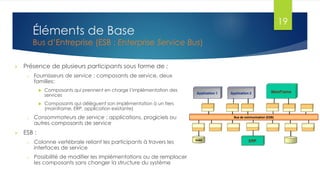

Éléments de Base

Bus d’Entreprise (ESB : Enterprise Service Bus)


Présence de plusieurs participants sous forme de :
o

Fournisseurs de service : composants de service, deux
familles:



o



Composants qui prennent en charge l’implémentation des
services
Composants qui délèguent son implémentation à un tiers
(mainframe, ERP, application existante)

Consommateurs de service : applications, progiciels ou
autres composants de service

ESB :
o

Colonne vertébrale reliant les participants à travers les
interfaces de service

o

Possibilité de modifier les implémentations ou de remplacer
les composants sans changer la structure du système

19

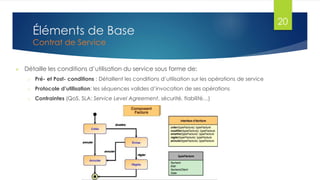

Éléments de Base
Contrat de Service


Détaille les conditions d’utilisation du service sous forme de:
o

Pré- et Post- conditions : Détaillent les conditions d’utilisation sur les opérations de service

o

Protocole d’utilisation: les séquences valides d’invocation de ses opérations

o

Contraintes (QoS, SLA: Service Level Agreement, sécurité, fiabilité…)

20

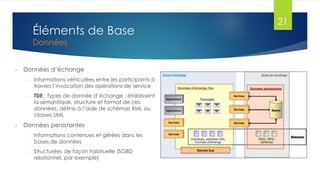

Éléments de Base
Données



Données d’échange
o

o



Informations véhiculées entre les participants à
travers l’invocation des opérations de service
TDE : Types de donnée d’échange : établissent
la sémantique, structure et format de ces
données, définis à l’aide de schémas XML ou
classes UML

Données persistantes
o

Informations contenues et gérées dans les
bases de données

o

Structurées de façon habituelle (SGBD
relationnel, par exemple)

21
22

Plan



Besoins de la SOA



Notion de Service



Architecture Orientée Services : Définition et Principes



Éléments de base de la SOA



SOA et Processus
23

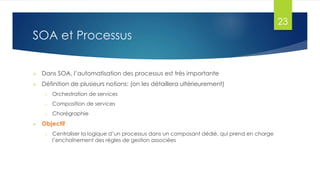

SOA et Processus


Dans SOA, l’automatisation des processus est très importante



Définition de plusieurs notions: (on les détaillera ultérieurement)
o
o

Composition de services

o



Orchestration de services
Chorégraphie

Objectif
o

Centraliser la logique d’un processus dans un composant dédié, qui prend en charge
l’enchaînement des règles de gestion associées

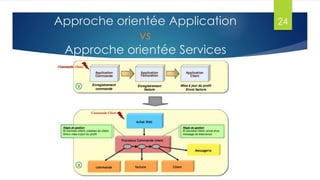

Approche orientée Application
vs
Approche orientée Services

24
25

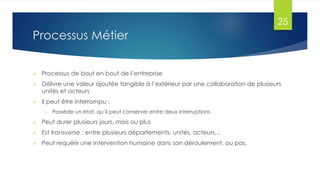

Processus Métier


Processus de bout en bout de l’entreprise



Délivre une valeur ajoutée tangible à l’extérieur par une collaboration de plusieurs
unités et acteurs



Il peut être interrompu :
o

Possède un état, qu’il peut conserver entre deux interruptions



Peut durer plusieurs jours, mois ou plus



Est transverse : entre plusieurs départements, unités, acteurs…



Peut requérir une intervention humaine dans son déroulement, ou pas.

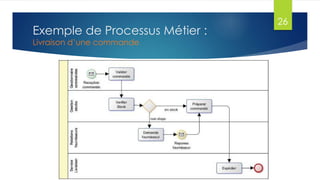

Exemple de Processus Métier :
Livraison d’une commande

26
27

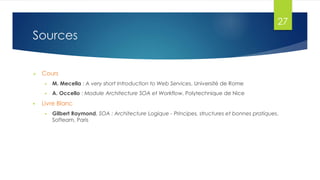

Sources


Cours





M. Mecella : A very short Introduction to Web Services, Université de Rome
A. Occello : Module Architecture SOA et Workflow, Polytechnique de Nice

Livre Blanc


Gilbert Raymond, SOA : Architecture Logique - Principes, structures et bonnes pratiques,
Softeam, Paris
28

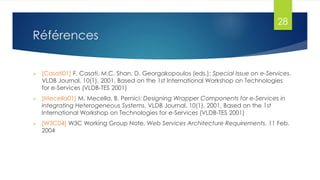

Références


[Casati01] F. Casati, M.C. Shan, D. Georgakopoulos (eds.): Special Issue on e-Services.
VLDB Journal, 10(1), 2001, Based on the 1st International Workshop on Technologies
for e-Services (VLDB-TES 2001)



[Mecella01] M. Mecella, B. Pernici: Designing Wrapper Components for e-Services in
Integrating Heterogeneous Systems. VLDB Journal, 10(1), 2001, Based on the 1st
International Workshop on Technologies for e-Services (VLDB-TES 2001)



[W3C04] W3C Working Group Note, Web Services Architecture Requirements, 11 Feb.
2004

Contenu connexe

Tendances

eServices-Chp2: SOA
eServices-Chp2: SOAeServices-Chp2: SOA
eServices-Chp2: SOA
Lilia Sfaxi

Chp3 - ESB
Chp3 - ESBChp3 - ESB
Chp3 - ESB
Lilia Sfaxi

Tp1 - WS avec JAXWS
Tp1 - WS avec JAXWSTp1 - WS avec JAXWS
Tp1 - WS avec JAXWS
Lilia Sfaxi

eServices-Chp3: Composition de Services
eServices-Chp3: Composition de ServiceseServices-Chp3: Composition de Services
eServices-Chp3: Composition de Services
Lilia Sfaxi

Les web services
Les web servicesLes web services
Les web services
dihiaselma

Chp1- Introduction aux eServices
Chp1- Introduction aux eServicesChp1- Introduction aux eServices
Chp1- Introduction aux eServices
Lilia Sfaxi

Tp2 - WS avec JAXRS
Tp2 - WS avec JAXRSTp2 - WS avec JAXRS
Tp2 - WS avec JAXRS
Lilia Sfaxi

Tp3 - Application SOA avec BPEL
Tp3 - Application SOA avec BPELTp3 - Application SOA avec BPEL
Tp3 - Application SOA avec BPEL
Lilia Sfaxi

Architectures 3-tiers (Web)
Architectures 3-tiers (Web)Architectures 3-tiers (Web)
Architectures 3-tiers (Web)
Heithem Abbes

Support de cours Spring M.youssfi
Support de cours Spring  M.youssfiSupport de cours Spring  M.youssfi
Support de cours Spring M.youssfi
ENSET, Université Hassan II Casablanca

Architectures distribuées
Architectures distribuéesArchitectures distribuées
Architectures distribuées
Franck SIMON

Support Web Services SOAP et RESTful Mr YOUSSFI
Support Web Services SOAP et RESTful Mr YOUSSFISupport Web Services SOAP et RESTful Mr YOUSSFI
Support Web Services SOAP et RESTful Mr YOUSSFI
ENSET, Université Hassan II Casablanca

eServices-Tp3: esb
eServices-Tp3: esbeServices-Tp3: esb
eServices-Tp3: esb
Lilia Sfaxi

Mohamed youssfi support architectures logicielles distribuées basées sue les ...
Mohamed youssfi support architectures logicielles distribuées basées sue les ...Mohamed youssfi support architectures logicielles distribuées basées sue les ...
Mohamed youssfi support architectures logicielles distribuées basées sue les ...
ENSET, Université Hassan II Casablanca

OpenESB et BPEL
OpenESB et BPELOpenESB et BPEL
OpenESB et BPEL
Lilia Sfaxi

Web services SOAP et REST
Web services  SOAP et RESTWeb services  SOAP et REST
Web services SOAP et REST
RadhoueneRouached

Architecture réparties et les services web
Architecture réparties et les services webArchitecture réparties et les services web
Architecture réparties et les services web
CHOUAIB EL HACHIMI

Support de cours entrepise java beans ejb m.youssfi
Support de cours entrepise java beans ejb m.youssfiSupport de cours entrepise java beans ejb m.youssfi
Support de cours entrepise java beans ejb m.youssfi
ENSET, Université Hassan II Casablanca

eServices-Tp2: bpel
eServices-Tp2: bpeleServices-Tp2: bpel
eServices-Tp2: bpel
Lilia Sfaxi

Concevoir, développer et sécuriser des micro-services avec Spring Boot
Concevoir, développer et sécuriser des micro-services avec Spring BootConcevoir, développer et sécuriser des micro-services avec Spring Boot
Concevoir, développer et sécuriser des micro-services avec Spring Boot
DNG Consulting


Tendances (20)

eServices-Chp2: SOA
eServices-Chp2: SOAeServices-Chp2: SOA
eServices-Chp2: SOA

Chp3 - ESB
Chp3 - ESBChp3 - ESB
Chp3 - ESB

Tp1 - WS avec JAXWS
Tp1 - WS avec JAXWSTp1 - WS avec JAXWS
Tp1 - WS avec JAXWS

eServices-Chp3: Composition de Services
eServices-Chp3: Composition de ServiceseServices-Chp3: Composition de Services
eServices-Chp3: Composition de Services

Les web services
Les web servicesLes web services
Les web services

Chp1- Introduction aux eServices
Chp1- Introduction aux eServicesChp1- Introduction aux eServices
Chp1- Introduction aux eServices

Tp2 - WS avec JAXRS
Tp2 - WS avec JAXRSTp2 - WS avec JAXRS
Tp2 - WS avec JAXRS

Tp3 - Application SOA avec BPEL
Tp3 - Application SOA avec BPELTp3 - Application SOA avec BPEL
Tp3 - Application SOA avec BPEL

Architectures 3-tiers (Web)
Architectures 3-tiers (Web)Architectures 3-tiers (Web)
Architectures 3-tiers (Web)

Support de cours Spring M.youssfi
Support de cours Spring  M.youssfiSupport de cours Spring  M.youssfi
Support de cours Spring M.youssfi

Architectures distribuées
Architectures distribuéesArchitectures distribuées
Architectures distribuées

Support Web Services SOAP et RESTful Mr YOUSSFI
Support Web Services SOAP et RESTful Mr YOUSSFISupport Web Services SOAP et RESTful Mr YOUSSFI
Support Web Services SOAP et RESTful Mr YOUSSFI

eServices-Tp3: esb
eServices-Tp3: esbeServices-Tp3: esb
eServices-Tp3: esb

Mohamed youssfi support architectures logicielles distribuées basées sue les ...
Mohamed youssfi support architectures logicielles distribuées basées sue les ...Mohamed youssfi support architectures logicielles distribuées basées sue les ...
Mohamed youssfi support architectures logicielles distribuées basées sue les ...

OpenESB et BPEL
OpenESB et BPELOpenESB et BPEL
OpenESB et BPEL

Web services SOAP et REST
Web services  SOAP et RESTWeb services  SOAP et REST
Web services SOAP et REST

Architecture réparties et les services web
Architecture réparties et les services webArchitecture réparties et les services web
Architecture réparties et les services web

Support de cours entrepise java beans ejb m.youssfi
Support de cours entrepise java beans ejb m.youssfiSupport de cours entrepise java beans ejb m.youssfi
Support de cours entrepise java beans ejb m.youssfi

eServices-Tp2: bpel
eServices-Tp2: bpeleServices-Tp2: bpel
eServices-Tp2: bpel

Concevoir, développer et sécuriser des micro-services avec Spring Boot
Concevoir, développer et sécuriser des micro-services avec Spring BootConcevoir, développer et sécuriser des micro-services avec Spring Boot
Concevoir, développer et sécuriser des micro-services avec Spring Boot


En vedette

eServices-Chp6: WOA
eServices-Chp6: WOAeServices-Chp6: WOA
eServices-Chp6: WOA
Lilia Sfaxi

eServices-Tp4: esb++
eServices-Tp4: esb++eServices-Tp4: esb++
eServices-Tp4: esb++
Lilia Sfaxi

eServices-Tp1: Web Services
eServices-Tp1: Web ServiceseServices-Tp1: Web Services
eServices-Tp1: Web Services
Lilia Sfaxi

eServices-Chp5: Microservices et API Management
eServices-Chp5: Microservices et API ManagementeServices-Chp5: Microservices et API Management
eServices-Chp5: Microservices et API Management
Lilia Sfaxi

Software Engineering - chp8- deployment
Software Engineering - chp8- deploymentSoftware Engineering - chp8- deployment
Software Engineering - chp8- deployment
Lilia Sfaxi

Présentation de jBPM 3.1
Présentation de jBPM 3.1Présentation de jBPM 3.1
Présentation de jBPM 3.1
Thibault Cuvillier

Partie3 cif et dcif
Partie3  cif et dcifPartie3  cif et dcif
Partie3 cif et dcif
Lilia Sfaxi

Pour Écrire un Bon Rapport en Informatique
Pour Écrire un Bon Rapport en InformatiquePour Écrire un Bon Rapport en Informatique
Pour Écrire un Bon Rapport en Informatique
Lilia Sfaxi

Thinking big
Thinking bigThinking big
Thinking big
Lilia Sfaxi

P6 composants avancés
P6 composants avancésP6 composants avancés
P6 composants avancés
Lilia Sfaxi

Systèmes d'Exploitation - chp6-synchronisation
Systèmes d'Exploitation - chp6-synchronisationSystèmes d'Exploitation - chp6-synchronisation
Systèmes d'Exploitation - chp6-synchronisation
Lilia Sfaxi

Chp2 - Conception UX-UI des Applications Mobiles
Chp2 - Conception UX-UI des Applications MobilesChp2 - Conception UX-UI des Applications Mobiles
Chp2 - Conception UX-UI des Applications Mobiles
Lilia Sfaxi

Chp4 - Composition, Orchestration et Choregraphie de services
Chp4 - Composition, Orchestration et Choregraphie de servicesChp4 - Composition, Orchestration et Choregraphie de services
Chp4 - Composition, Orchestration et Choregraphie de services
Lilia Sfaxi

Chp3 - Fonctionnement des ERP
Chp3 - Fonctionnement des ERPChp3 - Fonctionnement des ERP
Chp3 - Fonctionnement des ERP
Lilia Sfaxi

J bpm workflow
J bpm workflowJ bpm workflow
J bpm workflow
BENFTIMA

Systèmes d'Exploitation - chp3-gestion mémoire
Systèmes d'Exploitation - chp3-gestion mémoireSystèmes d'Exploitation - chp3-gestion mémoire
Systèmes d'Exploitation - chp3-gestion mémoire
Lilia Sfaxi

eServices-Tp5: api management
eServices-Tp5: api managementeServices-Tp5: api management
eServices-Tp5: api management
Lilia Sfaxi

BigData_Chp5: Putting it all together
BigData_Chp5: Putting it all togetherBigData_Chp5: Putting it all together
BigData_Chp5: Putting it all together
Lilia Sfaxi

eServices-Chp4: ESB
eServices-Chp4: ESBeServices-Chp4: ESB
eServices-Chp4: ESB
Lilia Sfaxi


En vedette (19)

eServices-Chp6: WOA
eServices-Chp6: WOAeServices-Chp6: WOA
eServices-Chp6: WOA

eServices-Tp4: esb++
eServices-Tp4: esb++eServices-Tp4: esb++
eServices-Tp4: esb++

eServices-Tp1: Web Services
eServices-Tp1: Web ServiceseServices-Tp1: Web Services
eServices-Tp1: Web Services

eServices-Chp5: Microservices et API Management
eServices-Chp5: Microservices et API ManagementeServices-Chp5: Microservices et API Management
eServices-Chp5: Microservices et API Management

Software Engineering - chp8- deployment
Software Engineering - chp8- deploymentSoftware Engineering - chp8- deployment
Software Engineering - chp8- deployment

Présentation de jBPM 3.1
Présentation de jBPM 3.1Présentation de jBPM 3.1
Présentation de jBPM 3.1

Partie3 cif et dcif
Partie3  cif et dcifPartie3  cif et dcif
Partie3 cif et dcif

Pour Écrire un Bon Rapport en Informatique
Pour Écrire un Bon Rapport en InformatiquePour Écrire un Bon Rapport en Informatique
Pour Écrire un Bon Rapport en Informatique

Thinking big
Thinking bigThinking big
Thinking big

P6 composants avancés
P6 composants avancésP6 composants avancés
P6 composants avancés

Systèmes d'Exploitation - chp6-synchronisation
Systèmes d'Exploitation - chp6-synchronisationSystèmes d'Exploitation - chp6-synchronisation
Systèmes d'Exploitation - chp6-synchronisation

Chp2 - Conception UX-UI des Applications Mobiles
Chp2 - Conception UX-UI des Applications MobilesChp2 - Conception UX-UI des Applications Mobiles
Chp2 - Conception UX-UI des Applications Mobiles

Chp4 - Composition, Orchestration et Choregraphie de services
Chp4 - Composition, Orchestration et Choregraphie de servicesChp4 - Composition, Orchestration et Choregraphie de services
Chp4 - Composition, Orchestration et Choregraphie de services

Chp3 - Fonctionnement des ERP
Chp3 - Fonctionnement des ERPChp3 - Fonctionnement des ERP
Chp3 - Fonctionnement des ERP

J bpm workflow
J bpm workflowJ bpm workflow
J bpm workflow

Systèmes d'Exploitation - chp3-gestion mémoire
Systèmes d'Exploitation - chp3-gestion mémoireSystèmes d'Exploitation - chp3-gestion mémoire
Systèmes d'Exploitation - chp3-gestion mémoire

eServices-Tp5: api management
eServices-Tp5: api managementeServices-Tp5: api management
eServices-Tp5: api management

BigData_Chp5: Putting it all together
BigData_Chp5: Putting it all togetherBigData_Chp5: Putting it all together
BigData_Chp5: Putting it all together

eServices-Chp4: ESB
eServices-Chp4: ESBeServices-Chp4: ESB
eServices-Chp4: ESB


Similaire à Chp2 - SOA

1 - chapitre 1 chapitre 2 SOA.pdf
1 - chapitre 1 chapitre 2 SOA.pdf1 - chapitre 1 chapitre 2 SOA.pdf
1 - chapitre 1 chapitre 2 SOA.pdf
haythem bouzouraa

Introduction a la SOA
Introduction a la SOAIntroduction a la SOA
Introduction a la SOA
Tugdual Grall

Cas d'usages d'un ESB - Petals Link - 2011
Cas d'usages d'un ESB - Petals Link - 2011Cas d'usages d'un ESB - Petals Link - 2011
Cas d'usages d'un ESB - Petals Link - 2011
Petals Link

Introduction à mule esb
Introduction à mule esbIntroduction à mule esb
Introduction à mule esb
Mehdi EL KRARI

Ouvrir son SI avec la trilogie Portail, SOA, BPM (Solutions Linux 2010 - cycl...
Ouvrir son SI avec la trilogie Portail, SOA, BPM (Solutions Linux 2010 - cycl...Ouvrir son SI avec la trilogie Portail, SOA, BPM (Solutions Linux 2010 - cycl...
Ouvrir son SI avec la trilogie Portail, SOA, BPM (Solutions Linux 2010 - cycl...
Marc Dutoo

cours_SOA_AO+FB_en_informatique_SOA_.pdf
cours_SOA_AO+FB_en_informatique_SOA_.pdfcours_SOA_AO+FB_en_informatique_SOA_.pdf
cours_SOA_AO+FB_en_informatique_SOA_.pdf
waliakeabraham

Decouverte2014-2015.pptx
Decouverte2014-2015.pptxDecouverte2014-2015.pptx
Decouverte2014-2015.pptx
RihabBENLAMINE

Services web soap-el-habib-nfaoui
Services web soap-el-habib-nfaouiServices web soap-el-habib-nfaoui
Services web soap-el-habib-nfaoui
El Habib NFAOUI

spatial data infrastructure
spatial data infrastructurespatial data infrastructure
spatial data infrastructure
Desconnets Jean-Christophe

Présentation solution web orientée service SOA pour la gestion du processus d...
Présentation solution web orientée service SOA pour la gestion du processus d...Présentation solution web orientée service SOA pour la gestion du processus d...
Présentation solution web orientée service SOA pour la gestion du processus d...
Hicham DJELLOULI

Soirée SOA - 2010-06-15 - Présentation de l'ESB Petals
Soirée SOA - 2010-06-15 - Présentation de l'ESB PetalsSoirée SOA - 2010-06-15 - Présentation de l'ESB Petals
Soirée SOA - 2010-06-15 - Présentation de l'ESB PetalsNormandy JUG

Cysoa formation-soa-architecture-orientee-services-synthese (1)
Cysoa formation-soa-architecture-orientee-services-synthese (1)Cysoa formation-soa-architecture-orientee-services-synthese (1)
Cysoa formation-soa-architecture-orientee-services-synthese (1)CERTyou Formation

Cysoa formation-soa-architecture-orientee-services-synthese
Cysoa formation-soa-architecture-orientee-services-syntheseCysoa formation-soa-architecture-orientee-services-synthese
Cysoa formation-soa-architecture-orientee-services-syntheseCERTyou Formation

Data Quality et SOA
Data Quality et SOAData Quality et SOA
Data Quality et SOAUniserv

composing continuos services in CoAP-based IOT
composing continuos services in CoAP-based IOT composing continuos services in CoAP-based IOT
composing continuos services in CoAP-based IOT
omri med

Conference MicroServices101 - 1ere partie
Conference MicroServices101 - 1ere partieConference MicroServices101 - 1ere partie
Conference MicroServices101 - 1ere partie
Zenika

ESB
ESBESB
Chap1 p1-introduction
Chap1 p1-introductionChap1 p1-introduction
Chap1 p1-introduction
Moez Re

PZ_Microservices101_20150210
PZ_Microservices101_20150210PZ_Microservices101_20150210
PZ_Microservices101_20150210
Gregory Boissinot

Wb723 g formation-websphere-enterprise-service-bus-v7-0-administration
Wb723 g formation-websphere-enterprise-service-bus-v7-0-administrationWb723 g formation-websphere-enterprise-service-bus-v7-0-administration
Wb723 g formation-websphere-enterprise-service-bus-v7-0-administrationCERTyou Formation


Similaire à Chp2 - SOA (20)

1 - chapitre 1 chapitre 2 SOA.pdf
1 - chapitre 1 chapitre 2 SOA.pdf1 - chapitre 1 chapitre 2 SOA.pdf
1 - chapitre 1 chapitre 2 SOA.pdf

Introduction a la SOA
Introduction a la SOAIntroduction a la SOA
Introduction a la SOA

Cas d'usages d'un ESB - Petals Link - 2011
Cas d'usages d'un ESB - Petals Link - 2011Cas d'usages d'un ESB - Petals Link - 2011
Cas d'usages d'un ESB - Petals Link - 2011

Introduction à mule esb
Introduction à mule esbIntroduction à mule esb
Introduction à mule esb

Ouvrir son SI avec la trilogie Portail, SOA, BPM (Solutions Linux 2010 - cycl...
Ouvrir son SI avec la trilogie Portail, SOA, BPM (Solutions Linux 2010 - cycl...Ouvrir son SI avec la trilogie Portail, SOA, BPM (Solutions Linux 2010 - cycl...
Ouvrir son SI avec la trilogie Portail, SOA, BPM (Solutions Linux 2010 - cycl...

cours_SOA_AO+FB_en_informatique_SOA_.pdf
cours_SOA_AO+FB_en_informatique_SOA_.pdfcours_SOA_AO+FB_en_informatique_SOA_.pdf
cours_SOA_AO+FB_en_informatique_SOA_.pdf

Decouverte2014-2015.pptx
Decouverte2014-2015.pptxDecouverte2014-2015.pptx
Decouverte2014-2015.pptx

Services web soap-el-habib-nfaoui
Services web soap-el-habib-nfaouiServices web soap-el-habib-nfaoui
Services web soap-el-habib-nfaoui

spatial data infrastructure
spatial data infrastructurespatial data infrastructure
spatial data infrastructure

Présentation solution web orientée service SOA pour la gestion du processus d...
Présentation solution web orientée service SOA pour la gestion du processus d...Présentation solution web orientée service SOA pour la gestion du processus d...
Présentation solution web orientée service SOA pour la gestion du processus d...

Soirée SOA - 2010-06-15 - Présentation de l'ESB Petals
Soirée SOA - 2010-06-15 - Présentation de l'ESB PetalsSoirée SOA - 2010-06-15 - Présentation de l'ESB Petals
Soirée SOA - 2010-06-15 - Présentation de l'ESB Petals

Cysoa formation-soa-architecture-orientee-services-synthese (1)
Cysoa formation-soa-architecture-orientee-services-synthese (1)Cysoa formation-soa-architecture-orientee-services-synthese (1)
Cysoa formation-soa-architecture-orientee-services-synthese (1)

Cysoa formation-soa-architecture-orientee-services-synthese
Cysoa formation-soa-architecture-orientee-services-syntheseCysoa formation-soa-architecture-orientee-services-synthese
Cysoa formation-soa-architecture-orientee-services-synthese

Data Quality et SOA
Data Quality et SOAData Quality et SOA
Data Quality et SOA

composing continuos services in CoAP-based IOT
composing continuos services in CoAP-based IOT composing continuos services in CoAP-based IOT
composing continuos services in CoAP-based IOT

Conference MicroServices101 - 1ere partie
Conference MicroServices101 - 1ere partieConference MicroServices101 - 1ere partie
Conference MicroServices101 - 1ere partie

ESB
ESBESB
ESB

Chap1 p1-introduction
Chap1 p1-introductionChap1 p1-introduction
Chap1 p1-introduction

PZ_Microservices101_20150210
PZ_Microservices101_20150210PZ_Microservices101_20150210
PZ_Microservices101_20150210

Wb723 g formation-websphere-enterprise-service-bus-v7-0-administration
Wb723 g formation-websphere-enterprise-service-bus-v7-0-administrationWb723 g formation-websphere-enterprise-service-bus-v7-0-administration
Wb723 g formation-websphere-enterprise-service-bus-v7-0-administration


Plus de Lilia Sfaxi

chp1-Intro à l'urbanisation des SI.pdf
chp1-Intro à l'urbanisation des SI.pdfchp1-Intro à l'urbanisation des SI.pdf
chp1-Intro à l'urbanisation des SI.pdf
Lilia Sfaxi

Plan d'études_INSAT_2022_2023.pdf
Plan d'études_INSAT_2022_2023.pdfPlan d'études_INSAT_2022_2023.pdf
Plan d'études_INSAT_2022_2023.pdf
Lilia Sfaxi

Lab3-DB_Neo4j
Lab3-DB_Neo4jLab3-DB_Neo4j
Lab3-DB_Neo4j
Lilia Sfaxi

Lab2-DB-Mongodb
Lab2-DB-MongodbLab2-DB-Mongodb
Lab2-DB-Mongodb
Lilia Sfaxi

Lab1-DB-Cassandra
Lab1-DB-CassandraLab1-DB-Cassandra
Lab1-DB-Cassandra
Lilia Sfaxi

TP2-UML-Correction
TP2-UML-CorrectionTP2-UML-Correction
TP2-UML-Correction
Lilia Sfaxi

TP1-UML-Correction
TP1-UML-CorrectionTP1-UML-Correction
TP1-UML-Correction
Lilia Sfaxi

TP0-UML-Correction
TP0-UML-CorrectionTP0-UML-Correction
TP0-UML-Correction
Lilia Sfaxi

TD4-UML
TD4-UMLTD4-UML
TD4-UML
Lilia Sfaxi

TD4-UML-Correction
TD4-UML-CorrectionTD4-UML-Correction
TD4-UML-Correction
Lilia Sfaxi

TD3-UML-Séquences
TD3-UML-SéquencesTD3-UML-Séquences
TD3-UML-Séquences
Lilia Sfaxi

TD3-UML-Correction
TD3-UML-CorrectionTD3-UML-Correction
TD3-UML-Correction
Lilia Sfaxi

TD2 - UML - Correction
TD2 - UML - CorrectionTD2 - UML - Correction
TD2 - UML - Correction
Lilia Sfaxi

TD1 - UML - DCU
TD1 - UML - DCUTD1 - UML - DCU
TD1 - UML - DCU
Lilia Sfaxi

TD1-UML-correction
TD1-UML-correctionTD1-UML-correction
TD1-UML-correction
Lilia Sfaxi

Android - Tp1 - installation et démarrage
Android - Tp1 -   installation et démarrageAndroid - Tp1 -   installation et démarrage
Android - Tp1 - installation et démarrage
Lilia Sfaxi

Android - Tp2 - Elements graphiques
Android - Tp2 - Elements graphiques Android - Tp2 - Elements graphiques
Android - Tp2 - Elements graphiques
Lilia Sfaxi

Android - Tp3 - intents
Android - Tp3 -  intentsAndroid - Tp3 -  intents
Android - Tp3 - intents
Lilia Sfaxi

Android - TPBonus - web services
Android - TPBonus - web servicesAndroid - TPBonus - web services
Android - TPBonus - web services
Lilia Sfaxi

Android - Tp4 - graphiques avancés
Android - Tp4 - graphiques avancésAndroid - Tp4 - graphiques avancés
Android - Tp4 - graphiques avancés
Lilia Sfaxi


Plus de Lilia Sfaxi (20)

chp1-Intro à l'urbanisation des SI.pdf
chp1-Intro à l'urbanisation des SI.pdfchp1-Intro à l'urbanisation des SI.pdf
chp1-Intro à l'urbanisation des SI.pdf

Plan d'études_INSAT_2022_2023.pdf
Plan d'études_INSAT_2022_2023.pdfPlan d'études_INSAT_2022_2023.pdf
Plan d'études_INSAT_2022_2023.pdf

Lab3-DB_Neo4j
Lab3-DB_Neo4jLab3-DB_Neo4j
Lab3-DB_Neo4j

Lab2-DB-Mongodb
Lab2-DB-MongodbLab2-DB-Mongodb
Lab2-DB-Mongodb

Lab1-DB-Cassandra
Lab1-DB-CassandraLab1-DB-Cassandra
Lab1-DB-Cassandra

TP2-UML-Correction
TP2-UML-CorrectionTP2-UML-Correction
TP2-UML-Correction

TP1-UML-Correction
TP1-UML-CorrectionTP1-UML-Correction
TP1-UML-Correction

TP0-UML-Correction
TP0-UML-CorrectionTP0-UML-Correction
TP0-UML-Correction

TD4-UML
TD4-UMLTD4-UML
TD4-UML

TD4-UML-Correction
TD4-UML-CorrectionTD4-UML-Correction
TD4-UML-Correction

TD3-UML-Séquences
TD3-UML-SéquencesTD3-UML-Séquences
TD3-UML-Séquences

TD3-UML-Correction
TD3-UML-CorrectionTD3-UML-Correction
TD3-UML-Correction

TD2 - UML - Correction
TD2 - UML - CorrectionTD2 - UML - Correction
TD2 - UML - Correction

TD1 - UML - DCU
TD1 - UML - DCUTD1 - UML - DCU
TD1 - UML - DCU

TD1-UML-correction
TD1-UML-correctionTD1-UML-correction
TD1-UML-correction

Android - Tp1 - installation et démarrage
Android - Tp1 -   installation et démarrageAndroid - Tp1 -   installation et démarrage
Android - Tp1 - installation et démarrage

Android - Tp2 - Elements graphiques
Android - Tp2 - Elements graphiques Android - Tp2 - Elements graphiques
Android - Tp2 - Elements graphiques

Android - Tp3 - intents
Android - Tp3 -  intentsAndroid - Tp3 -  intents
Android - Tp3 - intents

Android - TPBonus - web services
Android - TPBonus - web servicesAndroid - TPBonus - web services
Android - TPBonus - web services

Android - Tp4 - graphiques avancés
Android - Tp4 - graphiques avancésAndroid - Tp4 - graphiques avancés
Android - Tp4 - graphiques avancés


Chp2 - SOA

  • 1. Institut National des Sciences Appliquées et de Technologie Tunisie E-Services Chapitre 2 – Architecture Orientée Services (SOA) Dr. Lilia SFAXI GL5 - 2013-2014
  • 2. 1 Plan du Chapitre  Besoins de la SOA  Notion de Service  Architecture Orientée Services : Définition et Principes  Éléments de base de la SOA  SOA et Processus
  • 3. 2 Plan  Besoins de la SOA  Notion de Service  Architecture Orientée Services : Définition et Principes  Éléments de base de la SOA  SOA et Processus
  • 4. 3 Besoins de l’Architecture Orientée Services  Problématique d’intégration en entreprise o o  Les entreprises doivent s’adapter et être réactives aux variations des marchés  Impact sur les SI des entreprises C’est l’activité qui doit piloter la technologie et non l’inverse Prise en compte de l’évolution des besoins fonctionnels à la conception des application o La technologie doit apporter la flexibilité  Éviter le décalage entre besoins métiers et leur réalisation  Besoin de réutilisation des fonctionnalités (non fournie par le modèle MVC classique)  Processus métiers de plus en plus inter-départementaux  coût considérable dans la gestion de flux entre départements
  • 5. 4 Évolution des Architectures Hier : Architecture en Spaghetti Demain : Architecture Urbanisée Organisation du SI à l’image d’une ville  Développement coûteux  Interconnexions redondantes o Le découper en modules autonomes  Grande complexité o  Réutilisation et maintenance difficile Localiser les zones d’échange d’informations 
  • 6. 5 De plus en plus d’abstraction  Procédures et fonctions o  Modules o  groupes de fonctions, de méthodes et de traitement, sous forme de bibliothèques Objet o  sous-programmes réalisant une action brique de base logicielle, représentant une entité du monde physique, encapsulant un état et des traitements Composant o o séparation des préoccupations techniques et fonctionnelles o  élément logiciel contenant du code compilé (donc opaque) définit une interface pour communiquer avec les autres composants, et une interface de configuration Service
  • 7. 6 Plan  Besoins de la SOA  Notion de Service  Architecture Orientée Services : Définition et Principes  Éléments de base de la SOA  SOA et Processus
  • 8. 7 Service  Périmètre fonctionnel qu’on souhaite exposer à un certain type de consommateurs  Ensemble de fonctionnalités qui ont un sens  Expose un petit nombre d’opérations offrant un traitement de bout en bout  Est implémenté par un fournisseur et utilisé par un consommateur
  • 9. 8 Caractéristiques d’un Service  Large Granularité (coarse-grained) o  Interface o  Un service peut implémenter plusieurs interfaces, et aussi plusieurs services peuvent implémenter une interface commune. Localisable o  Les opérations proposées par un service encapsulent plusieurs fonctions et opèrent sur un périmètre de données large au contraire de la notion de composant technique. Avant d’appeler (bind, invoke) un service, il faudra le trouver (find). Instance unique o o  À la différence des composants qui sont instanciés à la demande et peuvent avoir plusieurs instances en même temps, un service est unique. Un service correspond au design pattern Singleton. Couplage faible (loosely-coupled) o o Ces standards assurent le découplage, c-à-d la réduction des dépendances. o  Les services sont connectés aux clients et autres services via des standards Ces standards sont en général des documents XML comme dans les web services Synchrone ou Asynchrone
  • 10. 9 Couplage Fort vs. Couplage Faible  Couplage Fort Agent Accord de Prêt Compte Prêt SMS Gateway calculerRisque vérifierSolde créerPrêt envoyerConfirmation o « Agent » est lié à « Accord de Prêt », qui est lié à « Compte » o « Prêt » est lié à « SMS Gateway » Objets
  • 11. 10 Couplage Fort vs. Couplage Faible  Processus Métier Couplage Faible Processus de Prêt Vérification de Solde Calcul de Risque Création de Prêt Notification par SMS o Chaque entité (service) a un fonctionnement indépendant des autres o Le processus métier « Processus de Prêt » permet d’orchestrer les services  Couplage lâche ou faible Services
  • 12. 11 Types de Services  Les services de présentations ou de référencement o  Les processus métiers o  composés de tâches décrites et faisant appel éventuellement à d’autres services. Les services de gestion et d’accès aux bases de données o  vers les informations affichées et les formulaires de saisies de données. permettent la gestion des données partagées Les services d’intégration o en charge de la messagerie ou l’échange de données tant à l’intérieur que vers l’extérieur comme la gestion des courriers électroniques
  • 13. 12 Plan  Besoins de la SOA  Notion de Service  Architecture Orientée Services : Définition et Principes  Éléments de base de la SOA  SOA et Processus
  • 14. 13 Architecture Orientée Services  SOA (Service Oriented Architecture)  Style d’architecture organisé à partir de services métiers communs mutualisés pour un ensemble de lignes métiers ou d’applications.  Permet d’intégrer et de manipuler les différentes briques et composants applicatifs d’un système informatique et de gérer les liens qu’ils entretiennent  Objectifs o Décomposer une fonctionnalités en un ensemble de fonctions basiques (services) fournies par des composants o Décrire finement le schéma d’interaction entre ces services
  • 15. 14 Du point de vue des acteurs… Des services que l’entreprise souhaite exposer à ses clients et partenaires, ou à d’autres parties de l’organisation Dirigeant Une architecture basée sur un fournisseur, un consommateur et une description de service Architecte Un style de programmation avec ses standards, paradigmes, technologies et outils associés Développeur Un intergiciel offrant des fonctionnalités en terme d’assemblage, d’orchestration, de surveillance et de gestion des services Intégrateur
  • 16. 15 Principes de la SOA (1/2)  Diviser pour régner o  Alignement métier o  Substituer la découpe strictement applicative par une structuration en composants plus réduits et potentiellement plus simples à faire évoluer. Construire et organiser le système à partir des réalités métiers, qui doivent se retrouver dans ses constituants. Neutralité technologique o Assurer une indépendance totale entre les interfaces et les implémentations. o L’élément qui utilise un service ne doit pas être contraint ni par la technologie d’implémentation, ni par sa localisation (potentiellement distribué).
  • 17. 16 Principes de la SOA (2/2)  Mutualisation o o  Favoriser la réutilisation de services métiers par plusieurs lignes métiers ou applications. Permettre la construction de services de haut niveau par combinaison de services existants. Automatisation des processus métier o  Isoler la logique des processus métiers sur des composants dédiés qui prennent en charge les enchainements de tâches et les échanges de flux d’information. Echanges orientés Document o Les informations échangées par les services possèdent une structure propre, guidée par les besoins métiers. o On privilégie la transmission de contenus complets et utilisables au profit d’accès direct aux structures de type objet ou relationnel.
  • 18. 17 Plan  Besoins de la SOA  Notion de Service  Architecture Orientée Services : Définition et Principes  Éléments de base de la SOA  SOA et Processus
  • 19. Éléments de Base Composant de Service  Brique de base de l’architecture, composé d’une vue externe et interne  La vue externe ou spécification : o Expose la facette service proprement dite o Constituée :   o  d’un ensemble d’opérations de service regroupées en interfaces appareillage pour les utiliser (types de données échangées, contrat de service, propriétés…) Décrite par un fichier WSDL ou équivalent La vue interne : o Décrit le contenu du composant o Masquée aux consommateurs du composant o Contient des informations relatives à la logique interne (détail de traitement ou bases de données) + références vers les services utilisés par le composant 18
  • 20. Éléments de Base Bus d’Entreprise (ESB : Enterprise Service Bus)  Présence de plusieurs participants sous forme de : o Fournisseurs de service : composants de service, deux familles:   o  Composants qui prennent en charge l’implémentation des services Composants qui délèguent son implémentation à un tiers (mainframe, ERP, application existante) Consommateurs de service : applications, progiciels ou autres composants de service ESB : o Colonne vertébrale reliant les participants à travers les interfaces de service o Possibilité de modifier les implémentations ou de remplacer les composants sans changer la structure du système 19
  • 21. Éléments de Base Contrat de Service  Détaille les conditions d’utilisation du service sous forme de: o Pré- et Post- conditions : Détaillent les conditions d’utilisation sur les opérations de service o Protocole d’utilisation: les séquences valides d’invocation de ses opérations o Contraintes (QoS, SLA: Service Level Agreement, sécurité, fiabilité…) 20
  • 22. Éléments de Base Données  Données d’échange o o  Informations véhiculées entre les participants à travers l’invocation des opérations de service TDE : Types de donnée d’échange : établissent la sémantique, structure et format de ces données, définis à l’aide de schémas XML ou classes UML Données persistantes o Informations contenues et gérées dans les bases de données o Structurées de façon habituelle (SGBD relationnel, par exemple) 21
  • 23. 22 Plan  Besoins de la SOA  Notion de Service  Architecture Orientée Services : Définition et Principes  Éléments de base de la SOA  SOA et Processus
  • 24. 23 SOA et Processus  Dans SOA, l’automatisation des processus est très importante  Définition de plusieurs notions: (on les détaillera ultérieurement) o o Composition de services o  Orchestration de services Chorégraphie Objectif o Centraliser la logique d’un processus dans un composant dédié, qui prend en charge l’enchaînement des règles de gestion associées
  • 26. 25 Processus Métier  Processus de bout en bout de l’entreprise  Délivre une valeur ajoutée tangible à l’extérieur par une collaboration de plusieurs unités et acteurs  Il peut être interrompu : o Possède un état, qu’il peut conserver entre deux interruptions  Peut durer plusieurs jours, mois ou plus  Est transverse : entre plusieurs départements, unités, acteurs…  Peut requérir une intervention humaine dans son déroulement, ou pas.
  • 27. Exemple de Processus Métier : Livraison d’une commande 26
  • 28. 27 Sources  Cours    M. Mecella : A very short Introduction to Web Services, Université de Rome A. Occello : Module Architecture SOA et Workflow, Polytechnique de Nice Livre Blanc  Gilbert Raymond, SOA : Architecture Logique - Principes, structures et bonnes pratiques, Softeam, Paris
  • 29. 28 Références  [Casati01] F. Casati, M.C. Shan, D. Georgakopoulos (eds.): Special Issue on e-Services. VLDB Journal, 10(1), 2001, Based on the 1st International Workshop on Technologies for e-Services (VLDB-TES 2001)  [Mecella01] M. Mecella, B. Pernici: Designing Wrapper Components for e-Services in Integrating Heterogeneous Systems. VLDB Journal, 10(1), 2001, Based on the 1st International Workshop on Technologies for e-Services (VLDB-TES 2001)  [W3C04] W3C Working Group Note, Web Services Architecture Requirements, 11 Feb. 2004
