Ce document traite de la gestion des API avec Atom et Anypoint de MuleSoft, en expliquant comment générer des API avec le langage RAML et utiliser Anypoint Studio pour créer et gérer des projets API. Il décrit les étapes pour créer une API REST, inclure des ressources et méthodes, définir des types et des paramètres, et configurer une connexion à une base de données. Enfin, il présente des outils tels qu'API Workbench et APIkit pour faciliter l'implémentation des API et leur gestion.

1. TP 5:API Management avec
Atom et Anypoint(MuleSoft)
Cours eServices - GL5
GL5 - 2015-2016
TP 5 ESERVICES MME. LILIA SFAXI 1
Objectifs du TP
Génération d’API avec Atom et le langage RAML, et gestion des API avec Anypoint
Studio et le API Gateway de Mulesoft

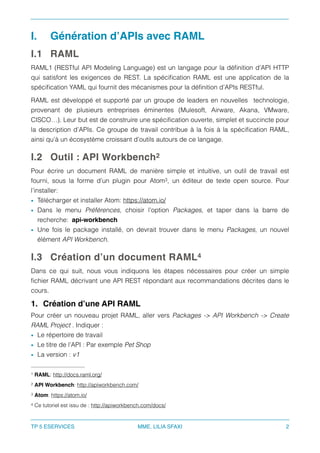

2. I. Génération d’APIs avec RAML
I.1 RAML
RAML‑ (RESTful API Modeling Language) est un langage pour la définition d’API HTTP1
qui satisfont les exigences de REST. La spécification RAML est une application de la
spécification YAML qui fournit des mécanismes pour la définition d’APIs RESTful.
RAML est développé et supporté par un groupe de leaders en nouvelles technologie,
provenant de plusieurs entreprises éminentes (Mulesoft, Airware, Akana, VMware,
CISCO…). Leur but est de construire une spécification ouverte, simplet et succincte pour
la description d’APIs. Ce groupe de travail contribue à la fois à la spécification RAML,
ainsi qu’à un écosystème croissant d’outils autours de ce langage.
I.2 Outil : API Workbench2
Pour écrire un document RAML de manière simple et intuitive, un outil de travail est
fourni, sous la forme d’un plugin pour Atom , un éditeur de texte open source. Pour3
l’installer:
• Télécharger et installer Atom: https://atom.io/
• Dans le menu Préférences, choisir l’option Packages, et taper dans la barre de
recherche: api-workbench
• Une fois le package installé, on devrait trouver dans le menu Packages, un nouvel
élément API Workbench.
I.3 Création d’un document RAML4
Dans ce qui suit, nous vous indiquons les étapes nécessaires pour créer un simple
fichier RAML décrivant une API REST répondant aux recommandations décrites dans le
cours.
1. Création d’une API RAML
Pour créer un nouveau projet RAML, aller vers Packages -> API Workbench -> Create
RAML Project . Indiquer :
• Le répertoire de travail
• Le titre de l’API : Par exemple Pet Shop
• La version : v1
RAML: http://docs.raml.org/1
API Workbench: http://apiworkbench.com/2
Atom: https://atom.io/3
Ce tutoriel est issu de : http://apiworkbench.com/docs/4
TP 5 ESERVICES MME. LILIA SFAXI 2

3. • L’URI de base l’API : /petshop
• Cocher uniquement Use RAML 1.0
Le projet obtenu aura l’allure suivante:
2. Ajout de Ressources et Méthodes
• Sous l’onglet Palette de la rubrique Détails, cliquer sur Add new ressource pour ajouter
une nouvelle ressource.
• Appeler la ressource /pets
• Sélectionner les méthodes get et post
La ressource est désormais créée avec deux méthodes vides.
3. Remplir les corps et réponses des méthodes
• Mettre le focus sur la méthode get:
• Dans la Palette, cliquer sur Create new response
• Garder le code 200 pour la réponse et cliquer sur OK
• Une fois le code de la réponse généré, mettre le focus sur 200:
• Cliquer sur Create new Response Body, puis dans la fenêtre qui apparait cliquer sur
OK, pour générer une réponse de type par défaut application/json
TP 5 ESERVICES MME. LILIA SFAXI 3
Structure du
répertoire du
projet
Contenu du
fichier
principal
Structure de
l’élément
sélectionné
Détails et opérations sur
l’élément sélectionné

4. • Pour la méthode post, générer directement un corps, en cliquant sur Create new body.
Le résultat apparaît comme suit:
4. Ajouter des Sous-ressources
Pour définir le reste des méthodes (put et delete), destinées à agir sur un élément unique
de la ressource pets, et les associer à une sous-ressource:
• Mettre le focus sur /pets
• Cliquer sur Add new resource
• Taper /{id} comme ressource URL, et sélectionner les méthodes put et delete.
• Ajouter un body à put de type application/json
• Ajouter une réponse à delete de type 204
5. Définir des types
Pour définir le contenu des messages JSON manipulés, définir un type comme suit:
• Dans une nouvelle ligne au dessus de /pets, taper ty, puis cliquer sur entrée
• Appeler le type Pet, puis définir les propriétés name, kind et price, comme suit:
TP 5 ESERVICES MME. LILIA SFAXI 4

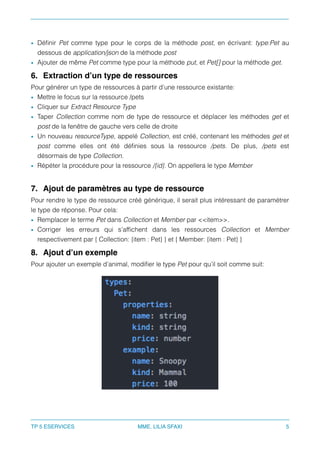

5. • Définir Pet comme type pour le corps de la méthode post, en écrivant: type:Pet au
dessous de application/json de la méthode post
• Ajouter de même Pet comme type pour la méthode put, et Pet[] pour la méthode get.
6. Extraction d’un type de ressources
Pour générer un type de ressources à partir d’une ressource existante:
• Mettre le focus sur la ressource /pets
• Cliquer sur Extract Resource Type
• Taper Collection comme nom de type de ressource et déplacer les méthodes get et
post de la fenêtre de gauche vers celle de droite
• Un nouveau resourceType, appelé Collection, est créé, contenant les méthodes get et
post comme elles ont été définies sous la ressource /pets. De plus, /pets est
désormais de type Collection.
• Répéter la procédure pour la ressource /{id}. On appellera le type Member
7. Ajout de paramètres au type de ressource
Pour rendre le type de ressource créé générique, il serait plus intéressant de paramétrer
le type de réponse. Pour cela:
• Remplacer le terme Pet dans Collection et Member par <<item>>.
• Corriger les erreurs qui s’affichent dans les ressources Collection et Member
respectivement par { Collection: {item : Pet} } et { Member: {item : Pet} }
8. Ajout d’un exemple
Pour ajouter un exemple d’animal, modifier le type Pet pour qu’il soit comme suit:
TP 5 ESERVICES MME. LILIA SFAXI 5

6. 9. Définir des paramètres pour les méthodes
Nous nous proposons d’ajouter une autre méthode de type get, qui définit plusieurs
paramètres.
• Sous type de /pets, taper: get:
• Mettre le focus sur le get nouvellement créé
• Cliquer sur Create new query parameter
• Créer trois paramètres:
❖ priceLessThan de type number
❖ priceMoreThan de type number
❖ petKind, de type enum;[bird, mammal]
• Il est possible d’extraire certains des paramètres comme Trait, c’est à dire un critère de
filtrage. Pour cela,
❖ Mettre le focus sur le get;
❖ Cliquer sur Extract trait
❖ Nommer le trait FiltrableByPrice, et déplacer les méthodes priceLessThan et
priceMoreThan vers la droite
Vous remarquerez que les deux paramètres choisis ont été enlevés de la méthode get, et
remplacés par is: FilterableByPrice.
10.Extraction de la librairie
Pour extraire les types définis et les représenter dans une entité réutilisable:
• Mettre le focus en dehors de toutes les structures, par exemple sur title
• Cliquer sur Extract Library
• Appeler la librarie PetTypes
• Déplacer Pet, Collection et Member vers le panel de droite
• Cliquer sur Extract
Un nouveau fichier contenant les trois types sélectionnés a été créé, puis inclus comme
référence dans notre fichier principal.
I.4 API Management avec Anypoint Studio
1. Anypoint Platform
Anypoint est une plateforme développée par l’entreprise Mulesoft qui offre les outils5
nécessaires pour la gestion d’APIs. Anypoint est classée par Gartner dans son Magic
Quadrant dans la rubrique “Application Services Governance” d’Avril 2015 parmi les
leaders du marché du API Management.
Anypoint Platform: https://www.mulesoft.com/platform/enterprise-integration5
TP 5 ESERVICES MME. LILIA SFAXI 6

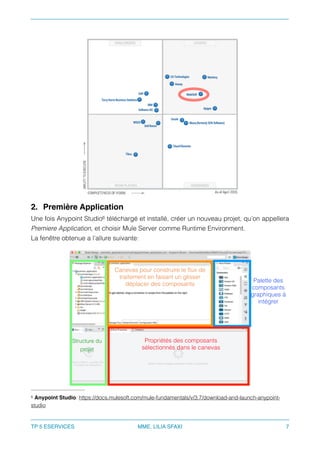

7. 2. Première Application
Une fois Anypoint Studio téléchargé et installé, créer un nouveau projet, qu’on appellera6
Premiere Application, et choisir Mule Server comme Runtime Environment.
La fenêtre obtenue a l’allure suivante:
Anypoint Studio: https://docs.mulesoft.com/mule-fundamentals/v/3.7/download-and-launch-anypoint-6
studio
TP 5 ESERVICES MME. LILIA SFAXI 7
Structure du
projet
Canevas pour construire le flux de
traitement en faisant un glisser
déplacer des composants
Palette des
composants
graphiques à
intégrer
Propriétés des composants
sélectionnés dans le canevas

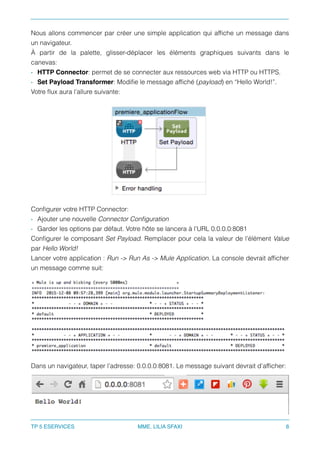

8. Nous allons commencer par créer une simple application qui affiche un message dans
un navigateur.
À partir de la palette, glisser-déplacer les éléments graphiques suivants dans le
canevas:
• HTTP Connector: permet de se connecter aux ressources web via HTTP ou HTTPS.
• Set Payload Transformer: Modifie le message affiché (payload) en “Hello World!”.
Votre flux aura l’allure suivante:
Configurer votre HTTP Connector:
• Ajouter une nouvelle Connector Configuration
• Garder les options par défaut. Votre hôte se lancera à l’URL 0.0.0.0:8081
Configurer le composant Set Payload. Remplacer pour cela la valeur de l’élément Value
par Hello World!
Lancer votre application : Run -> Run As -> Mule Application. La console devrait afficher
un message comme suit:
Dans un navigateur, taper l’adresse: 0.0.0.0:8081. Le message suivant devrait d’afficher:
TP 5 ESERVICES MME. LILIA SFAXI 8

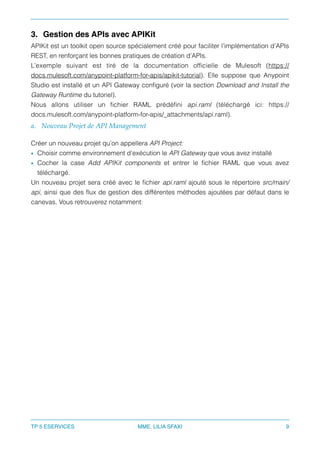

9. 3. Gestion des APIs avec APIKit
APIKit est un toolkit open source spécialement créé pour faciliter l’implémentation d’APIs
REST, en renforçant les bonnes pratiques de création d’APIs.
L’exemple suivant est tiré de la documentation officielle de Mulesoft (https://
docs.mulesoft.com/anypoint-platform-for-apis/apikit-tutorial). Elle suppose que Anypoint
Studio est installé et un API Gateway configuré (voir la section Download and Install the
Gateway Runtime du tutoriel).
Nous allons utiliser un fichier RAML prédéfini api.raml (téléchargé ici: https://
docs.mulesoft.com/anypoint-platform-for-apis/_attachments/api.raml).
a. Nouveau Projet de API Management
Créer un nouveau projet qu’on appellera API Project:
• Choisir comme environnement d’exécution le API Gateway que vous avez installé
• Cocher la case Add APIKit components et entrer le fichier RAML que vous avez
téléchargé.
Un nouveau projet sera créé avec le fichier api.raml ajouté sous le répertoire src/main/
api, ainsi que des flux de gestion des différentes méthodes ajoutées par défaut dans le
canevas. Vous retrouverez notamment:
TP 5 ESERVICES MME. LILIA SFAXI 9

10. b. Configuration du flux principal
• Dans les propriétés du HTTP Connector, définir:
★ Host: localhost
★ Port: 8081
★ Base Path: /remote-vending
c. Lancement du projet
Lancer le projet comme Mule Application. Une APIKit Console s’affiche :
Flux Description Figure
api-main Flux principal, définissant un point
d’accès HTTP, un routeur APIKit une
référence à une stratégie d'exception
action:/
ressource:
apiConfig
Un Backend flow pour chaque paire de
ressource/action dans le fichier RAML.
Par exemple, get:/sales:apiConfig
représente l’action get de la ressource
sales
Exception
Strategy
Mapping
Flux fournis par Studio pour configurer
les messages d’erreur dans un format
HTTP-status-code-friendly
!
TP 5 ESERVICES MME. LILIA SFAXI 10

11. Pour tester votre API, cliquer par exemple sur le bouton GET devant la ressource /sales.
la Console affichera alors la réponse (une liste de sales), qui a été définie comme
exemple dans le fichier RAML de départ.
TP 5 ESERVICES MME. LILIA SFAXI 11

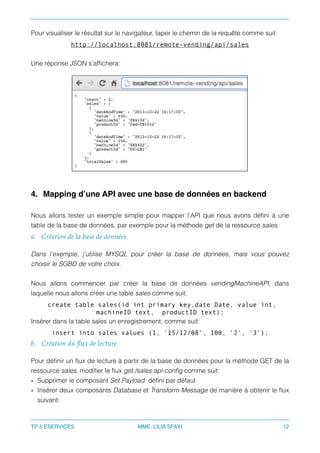

12. Pour visualiser le résultat sur le navigateur, taper le chemin de la requête comme suit:
http://localhost:8081/remote-vending/api/sales
Une réponse JSON s’affichera:
4. Mapping d’une API avec une base de données en backend
Nous allons tester un exemple simple pour mapper l’API que nous avons défini à une
table de la base de données, par exemple pour la méthode get de la ressource sales.
a. Création de la base de données
Dans l’exemple, j’utilise MYSQL pour créer la base de données, mais vous pouvez
choisir le SGBD de votre choix.
Nous allons commencer par créer la base de données vendingMachineAPI, dans
laquelle nous allons créer une table sales comme suit:
create table sales(id int primary key,date Date, value int,
machineID text, productID text);
Insérer dans la table sales un enregistrement, comme suit:
insert into sales values (1, '15/12/08', 100, '2', '3');
b. Création du flux de lecture
Pour définir un flux de lecture à partir de la base de données pour la méthode GET de la
ressource sales, modifier le flux get:/sales:api-config comme suit:
• Supprimer le composant Set Payload défini par défaut
• Insérer deux composants Database et Transform Message de manière à obtenir le flux
suivant:
TP 5 ESERVICES MME. LILIA SFAXI 12

13. c. Configuration de la base de données

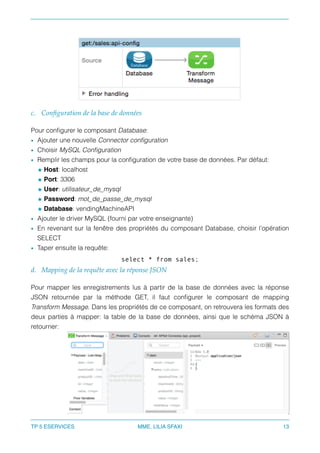

Pour configurer le composant Database:
• Ajouter une nouvelle Connector configuration
• Choisir MySQL Configuration
• Remplir les champs pour la configuration de votre base de données. Par défaut:
★ Host: localhost
★ Port: 3306
★ User: utilisateur_de_mysql
★ Password: mot_de_passe_de_mysql
★ Database: vendingMachineAPI
• Ajouter le driver MySQL (fourni par votre enseignante)
• En revenant sur la fenêtre des propriétés du composant Database, choisir l’opération
SELECT
• Taper ensuite la requête:
select * from sales;
d. Mapping de la requête avec la réponse JSON
Pour mapper les enregistrements lus à partir de la base de données avec la réponse
JSON retournée par la méthode GET, il faut configurer le composant de mapping
Transform Message. Dans les propriétés de ce composant, on retrouvera les formats des
deux parties à mapper: la table de la base de données, ainsi que le schéma JSON à
retourner:
TP 5 ESERVICES MME. LILIA SFAXI 13

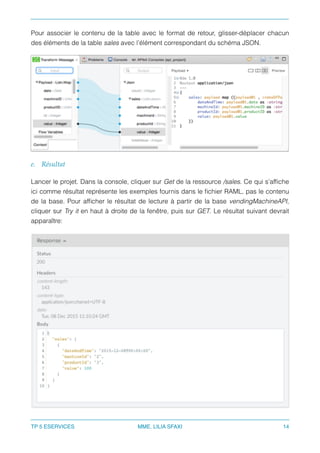

14. Pour associer le contenu de la table avec le format de retour, glisser-déplacer chacun
des éléments de la table sales avec l’élément correspondant du schéma JSON.
e. Résultat
Lancer le projet. Dans la console, cliquer sur Get de la ressource /sales. Ce qui s’affiche
ici comme résultat représente les exemples fournis dans le fichier RAML, pas le contenu
de la base. Pour afficher le résultat de lecture à partir de la base vendingMachineAPI,
cliquer sur Try it en haut à droite de la fenêtre, puis sur GET. Le résultat suivant devrait
apparaître:
TP 5 ESERVICES MME. LILIA SFAXI 14
