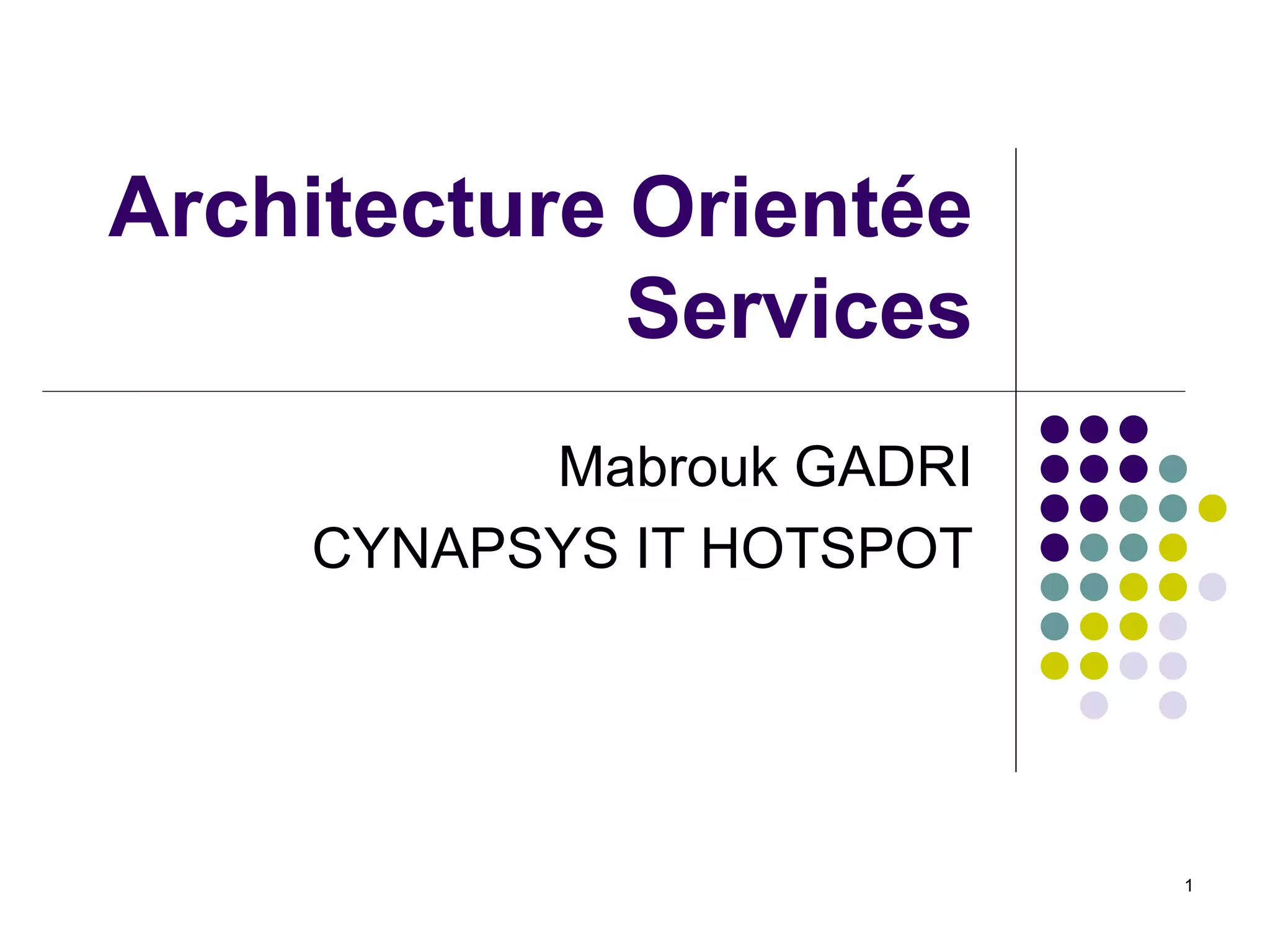

- 1. Architecture Orientée ServicesMabrouk GADRI CYNAPSYS IT HOTSPOT

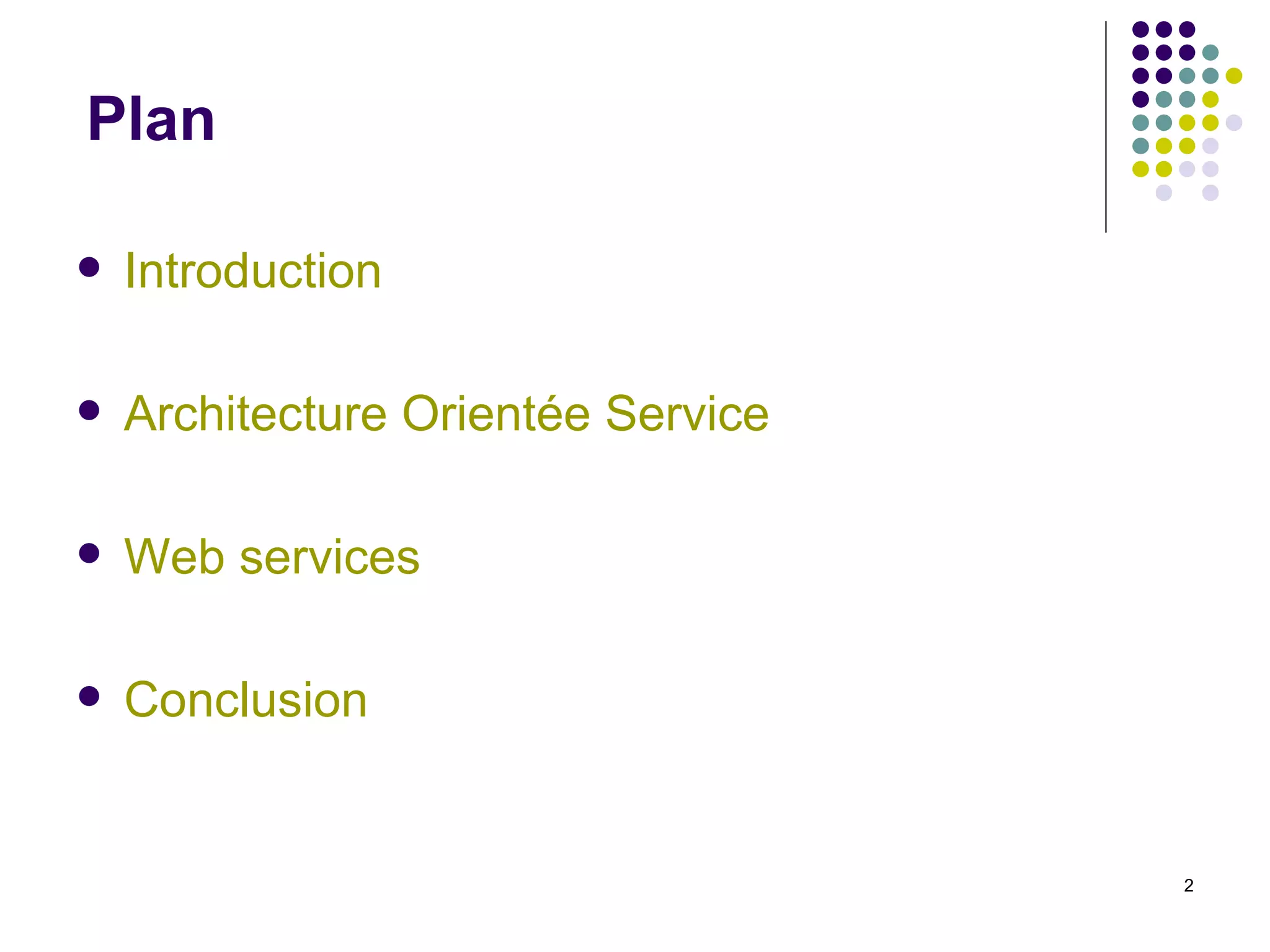

- 2. Plan Introduction ArchitectureOrientée Service Web services Conclusion
- 3.

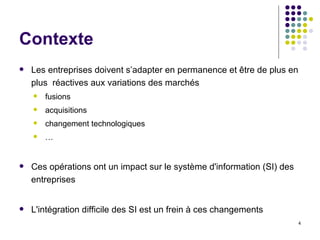

- 4. Contexte Les entreprisesdoivent s’adapter en permanence et être de plus en plus réactives aux variations des marchés fusions acquisitions changement technologiques … Ces opérations ont un impact sur le système d'information (SI) des entreprises L'intégration difficile des SI est un frein à ces changements

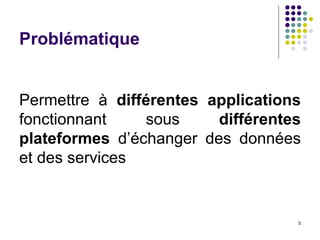

- 5. Problématique Permettre à différentes applications fonctionnant sous différentes plateformes d’échanger des données et des services

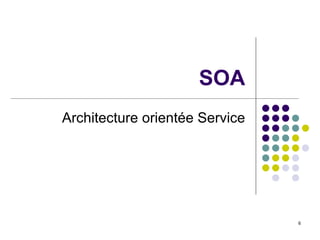

- 6. SOA Architecture orientéeService

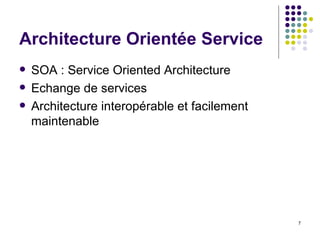

- 7. Architecture Orientée ServiceSOA : Service Oriented Architecture Echange de services Architecture interopérable et facilement maintenable
- 8. Schéma général Serviceconsumer Service provider Registry Mediation layer/Service bus Repository Contract Business service orchestrator 2.c Retrieve service end-point 1.a Search for service 1.b Return contract 2.a Create a process instance 2.b Execute process 2.d Send request Business process description
- 9.

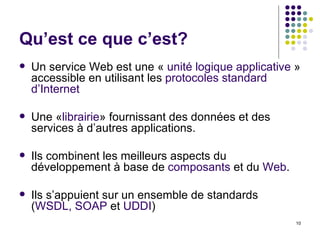

- 10. Qu’est ce quec’est? Un service Web est une « unité logique applicative » accessible en utilisant les protocoles standard d’Internet Une « librairie » fournissant des données et des services à d’autres applications. Ils combinent les meilleurs aspects du développement à base de composants et du Web . Ils s’appuient sur un ensemble de standards ( WSDL, SOAP et UDDI )
- 11. Caractéristiques Les Webservices sont réutilisables Indépendamment de : la plate-forme (UNIX, Windows,…) leur implémentation (Java, C++, Visual Basic,…) l’architecture sous-jacente (.NET, J2EE,…)
- 12. 3 générations d’applicationWeb 1 ° Génération Pages Web statiques (HTML) 2 ° Génération Des applications réelles (Pages Web dynamiques, ASP, JSP, PHP, ...) 3 ° Génération Les Web services (basé sur XML)

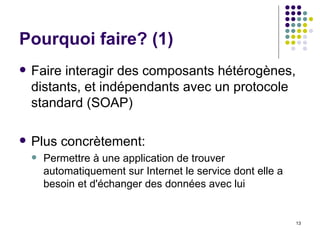

- 13. Pourquoi faire? (1)Faire interagir des composants hétérogènes, distants, et indépendants avec un protocole standard (SOAP) Plus concrètement: Permettre à une application de trouver automatiquement sur Internet le service dont elle a besoin et d'échanger des données avec lui
- 14. Pourquoi faire ?(2) Les Web Services ont été conçus pour intégrer la dimension d'Internet, et la standardisation des échanges. Les services Web permettent d’interconnecter : Différentes entreprises Différents matériels Différentes applications Différents clients
- 15. WS: une architectureorientée service Le fournisseur de service créé le service Web, puis publie son interface ainsi que les informations d'accès au service, dans un annuaire de services Web. L' annuaire de service rend disponible l'interface du service ainsi que ses informations d'accès, pour n'importe quel demandeur potentiel de service. Le consommateur de service accède à l'annuaire de service pour effectuer une recherche afin de trouver les services désirés. Ensuite, il se lie au fournisseur pour invoquer le service.

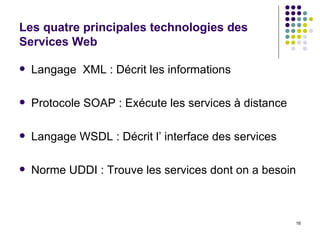

- 16. Les quatre principalestechnologies des Services Web Langage XML : Décrit les informations Protocole SOAP : Exécute les services à distance Langage WSDL : Décrit l’ interface des services Norme UDDI : Trouve les services dont on a besoin
- 17. Services Web :vue générale

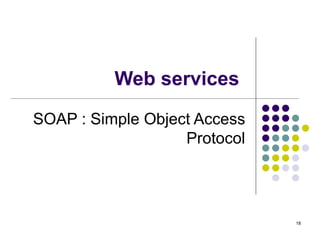

- 18. Web services SOAP : Simple Object Access Protocol

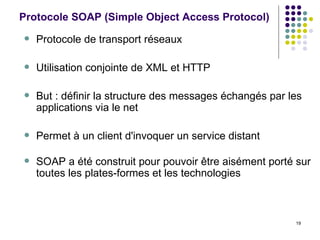

- 19. Protocole SOAP (Simple Object Access Protocol) Protocole de transport réseaux Utilisation conjointe de XML et HTTP But : définir la structure des messages échangés par les applications via le net Permet à un client d'invoquer un service distant SOAP a été construit pour pouvoir être aisément porté sur toutes les plates-formes et les technologies

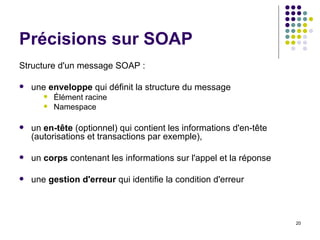

- 20. Précisions sur SOAPStructure d'un message SOAP : une enveloppe qui définit la structure du message Élément racine Namespace un en-tête (optionnel) qui contient les informations d'en-tête (autorisations et transactions par exemple), un corps contenant les informations sur l'appel et la réponse une gestion d'erreur qui identifie la condition d'erreur
- 21. Types de messageSOAP SOAP définit trois types de message Appel (Call) – obligatoire Réponse (Response) – optionnel Erreur (Fault) - optionnel

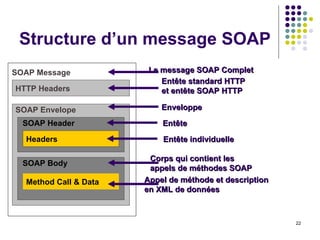

- 22. Structure d’un messageSOAP Method Call & Data Headers HTTP Headers SOAP Message SOAP Envelope SOAP Header SOAP Body Appel de méthode et description en XML de données Corps qui contient les appels de méthodes SOAP Entête individuelle Entête Enveloppe Entête standard HTTP et entête SOAP HTTP Le message SOAP Complet

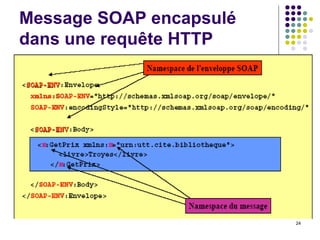

- 23. Message SOAP encapsulédans une requête HTTP
- 24. Message SOAP encapsulédans une requête HTTP

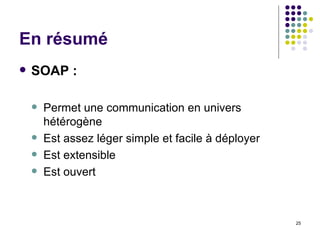

- 25. En résumé SOAP: Permet une communication en univers hétérogène Est assez léger simple et facile à déployer Est extensible Est ouvert
- 26. Web services WSDL: Web Services Description Language

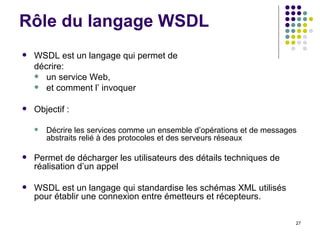

- 27. Rôle du langageWSDL WSDL est un langage qui permet de décrire: un service Web, et comment l’ invoquer Objectif : Décrire les services comme un ensemble d’opérations et de messages abstraits relié à des protocoles et des serveurs réseaux Permet de décharger les utilisateurs des détails techniques de réalisation d’un appel WSDL est un langage qui standardise les schémas XML utilisés pour établir une connexion entre émetteurs et récepteurs.
- 28. Structure de WSDL:<?xml version="1.0" encoding="utf-8"?> <definitions> <types> !-- abstract data types </types> <message> !-- message structure </message> <portType> !-- Web Service Interface </portType> <binding> !-- how the service is accessed </binding> <service> !-- who provides the service </service> </definitions>

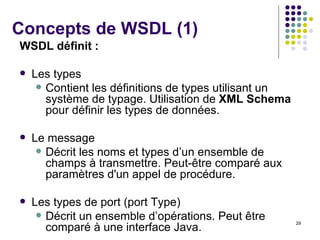

- 29. Concepts de WSDL(1) WSDL définit : Les types Contient les définitions de types utilisant un système de typage. Utilisation de XML Schema pour définir les types de données. Le message Décrit les noms et types d’un ensemble de champs à transmettre. Peut-être comparé aux paramètres d'un appel de procédure. Les types de port (port Type) Décrit un ensemble d’opérations. Peut être comparé à une interface Java.

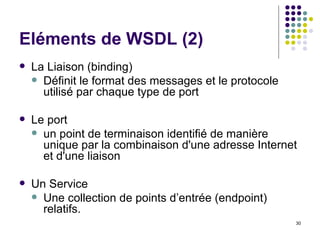

- 30. Eléments de WSDL(2) La Liaison (binding) Définit le format des messages et le protocole utilisé par chaque type de port Le port un point de terminaison identifié de manière unique par la combinaison d'une adresse Internet et d'une liaison Un Service Une collection de points d’entrée (endpoint) relatifs.

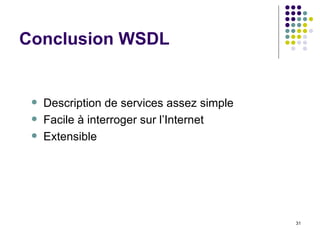

- 31. Conclusion WSDL Descriptionde services assez simple Facile à interroger sur l’Internet Extensible
- 32. Web services UDDI: Universal Description, Discovery and Integration

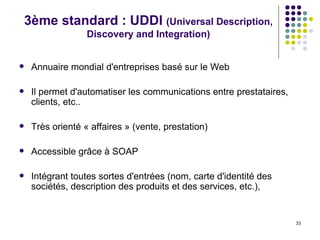

- 33. 3ème standard : UDDI (Universal Description, Discovery and Integration) Annuaire mondial d'entreprises basé sur le Web Il permet d'automatiser les communications entre prestataires, clients, etc.. Très orienté « affaires » (vente, prestation) Accessible grâce à SOAP Intégrant toutes sortes d'entrées (nom, carte d'identité des sociétés, description des produits et des services, etc.),
- 34. Structure des donnéesUDDI Qui : Le nom de l’entreprise, les contacts ... Quoi : Les classes, les noms des services Où : Les adresses d’accès aux services Comment : Les informations concernant les interfaces, les propriétés

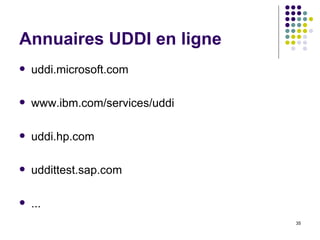

- 35. Annuaires UDDI enligne uddi.microsoft.com www.ibm.com/services/uddi uddi.hp.com uddittest.sap.com ...
- 36.
- 37. SOA Architecture adaptativeRéutilisation du code Utilisation de standards Productivité importante
- 38. Web services Ensembleassez simple de propositions Le Web comme environnent de développement Il utilise les standards de W3C Très adaptés aux problèmes des communications entre applications WEB

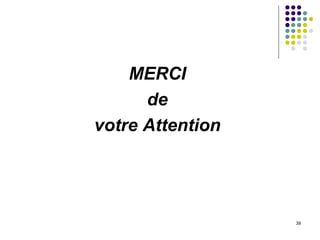

- 39. MERCI de votreAttention
