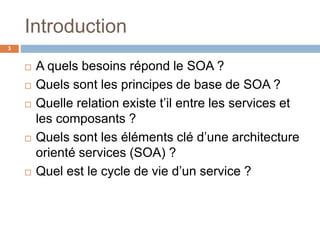

Introduction
 A quels besoins répond le SOA ?
 Quels sont les principes de base de SOA ?
 Quelle relation existe t’il entre les services et
les composants ?
 Quels sont les éléments clé d’une architecture
orienté services (SOA) ?
 Quel est le cycle de vie d’un service ?
3

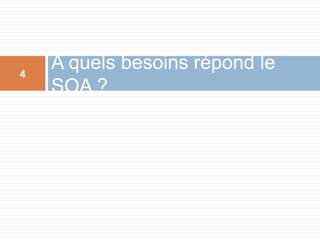

A quels besoins répond le
SOA ?
4
Problématique de l’intégration en
entreprise
 Les entreprises doivent s’adapter en permanence et être
de + en + réactives aux variations des marchées
 Fusions
 Acquisitions
 Scissions
 Diversification des offres commerciales
 Changement technologiques
 Ces opérations ont un impact sur le système
d'information (SI) des entreprises
 L'intégration difficile des SI est un frein à ces
changements
5
C’est l’activité qui doit piloter la technologie et
non l’inverse
Besoins métier vs contraintes
techniques
 Création d'applications d'entreprise est très souvent
pilotée par des besoins à très court terme
 Développement d'une application sous tel délai avec
telles fonctionnalités
6
Pas de place pour la prise en compte de
l'évolution des besoins fonctionnels au
niveau de l'application
 Modélisation et développement dirigé par les
choix/contraintes techniques
 Peu de discussion entre maitrise d'ouvrage (MOA) et
maitrise d'œuvre (MOE)
Décalage entre besoins métier et leur
réalisation

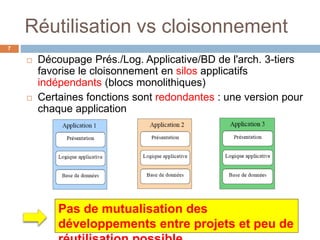

Réutilisation vs cloisonnement
 Découpage Prés./Log. Applicative/BD de l'arch. 3-tiers
favorise le cloisonnement en silos applicatifs
indépendants (blocs monolithiques)
 Certaines fonctions sont redondantes : une version pour
chaque application
7
Pas de mutualisation des
développements entre projets et peu de

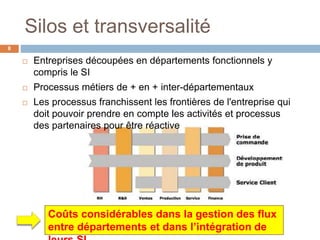

Silos et transversalité
8
 Entreprises découpées en départements fonctionnels y
compris le SI
 Processus métiers de + en + inter-départementaux
 Les processus franchissent les frontières de l'entreprise qui
doit pouvoir prendre en compte les activités et processus
des partenaires pour être réactive
Coûts considérables dans la gestion des flux
entre départements et dans l’intégration de

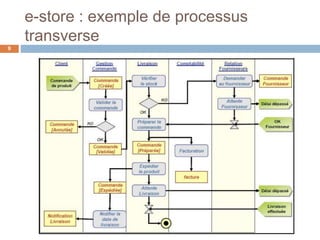

e-store : exemple de processus
transverse
9

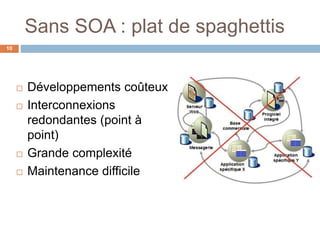

Sans SOA : plat de spaghettis
10
 Développements coûteux
 Interconnexions
redondantes (point à
point)
 Grande complexité
 Maintenance difficile

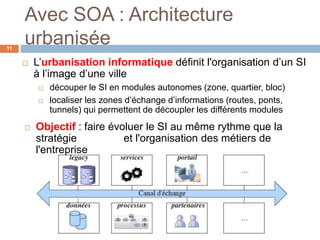

Avec SOA : Architecture
urbanisée11
 L’urbanisation informatique définit l'organisation d’un SI
à l’image d’une ville
 découper le SI en modules autonomes (zone, quartier, bloc)
 localiser les zones d’échange d’informations (routes, ponts,
tunnels) qui permettent de découpler les différents modules
 Objectif : faire évoluer le SI au même rythme que la
stratégie et l'organisation des métiers de
l'entreprise

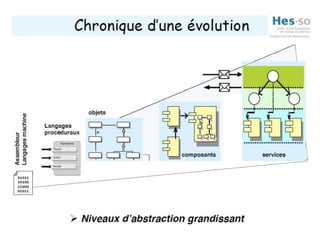

Vers toujours plus d'abstraction
 Procédures
 Modèles orientés objets
 Packages
 Encapsulation
 Composants logiciels
 Assemblages et configuration
 Et maintenant les services !
12

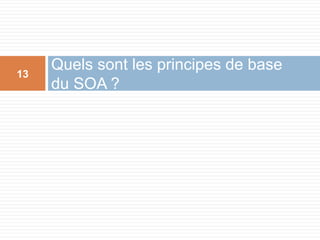

Quels sont les principes de base
du SOA ?
13

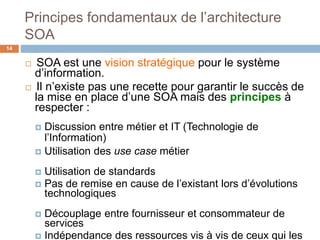

Principes fondamentaux de l’architecture
SOA
 SOA est une vision stratégique pour le système
d’information.
 Il n’existe pas une recette pour garantir le succès de
la mise en place d’une SOA mais des principes à
respecter :
 Discussion entre métier et IT (Technologie de
l’Information)
 Utilisation des use case métier
 Utilisation de standards
 Pas de remise en cause de l’existant lors d’évolutions
technologiques
 Découplage entre fournisseur et consommateur de
services
 Indépendance des ressources vis à vis de ceux qui les
14
Qu’est ce qu’un Service (au sens SOA)
?
 Partage les caractéristiques suivantes d’un objet
 Modulaire (ensemble de fonctionnalités qui font sens)
 Partage les caractéristiques suivantes d’un composant
 Boite noire (séparation interface/implémentation)
 Indépendant de la localisation
 Neutralité vis-à-vis des protocoles de transport
 Correspond à un périmètre fonctionnel que l’on
souhaite exposer à des consommateurs (granularité
plus forte qu’un composant)
 Est faiblement couplé (indépendant des autres
services)
 Expose un petit nombre d’opérations offrant un
traitement de bout en bout
 Sans état
15

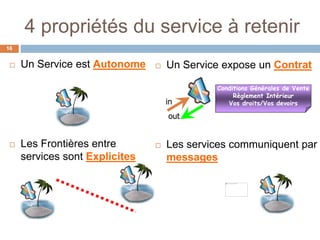

 Un Service expose un Contrat
 Les services communiquent par
messages
Conditions Générales de Vente
Règlement Intérieur
Vos droits/Vos devoirsin
out
 Un Service est Autonome
 Les Frontières entre
services sont Explicites
4 propriétés du service à retenir
16

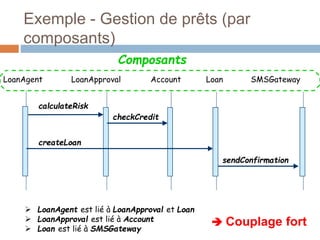

Exemple - Gestion de prêts (par
composants)
LoanAgent
calculateRisk
LoanAccount
createLoan
checkCredit
LoanApproval SMSGateway
sendConfirmation
Composants
 LoanAgent est lié à LoanApproval et Loan
 LoanApproval est lié à Account
 Loan est lié à SMSGateway
17
 Couplage fort
Exemple - Gestion de prêts (avec
services)
LoanProcess CreateLoanCheckAccount
Balance
Calculate
LoanRisk
Notify
ViaSMS
Services
 Qu’est ce que LoanProcess ?
 Un processus métier !
Il permet d’orchestrer les services
18
 Couplage faible

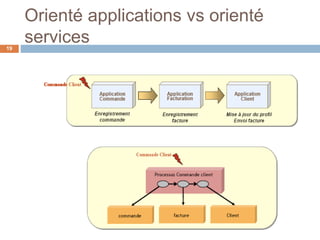

Orienté applications vs orienté
services19

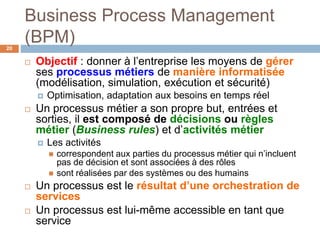

Business Process Management
(BPM)
 Objectif : donner à l’entreprise les moyens de gérer
ses processus métiers de manière informatisée
(modélisation, simulation, exécution et sécurité)
 Optimisation, adaptation aux besoins en temps réel
 Un processus métier a son propre but, entrées et
sorties, il est composé de décisions ou règles
métier (Business rules) et d’activités métier
 Les activités
 correspondent aux parties du processus métier qui n’incluent
pas de décision et sont associées à des rôles
 sont réalisées par des systèmes ou des humains
 Un processus est le résultat d’une orchestration de
services
 Un processus est lui-même accessible en tant que
service
20

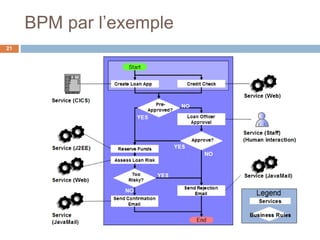

BPM par l’exemple
21

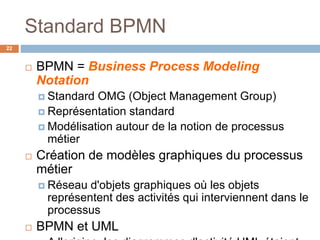

Standard BPMN
 BPMN = Business Process Modeling
Notation
 Standard OMG (Object Management Group)
 Représentation standard
 Modélisation autour de la notion de processus
métier
 Création de modèles graphiques du processus
métier
 Réseau d'objets graphiques où les objets
représentent des activités qui interviennent dans le
processus
 BPMN et UML
22

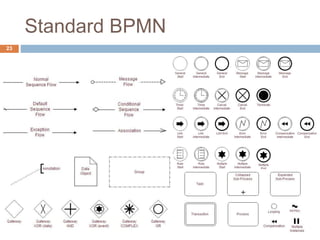

Standard BPMN
23

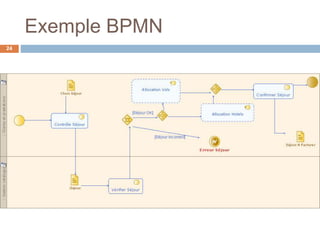

Exemple BPMN
24

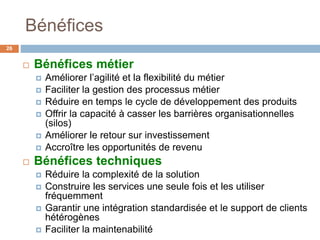

Bénéfices
 Bénéfices métier
 Améliorer l’agilité et la flexibilité du métier
 Faciliter la gestion des processus métier
 Réduire en temps le cycle de développement des produits
 Offrir la capacité à casser les barrières organisationnelles
(silos)
 Améliorer le retour sur investissement
 Accroître les opportunités de revenu
 Bénéfices techniques
 Réduire la complexité de la solution
 Construire les services une seule fois et les utiliser
fréquemment
 Garantir une intégration standardisée et le support de clients
hétérogènes
 Faciliter la maintenabilité
26
Quelle relation existe-t'il entre les
services et les composants ?
27

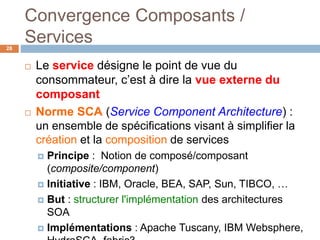

Convergence Composants /
Services
 Le service désigne le point de vue du
consommateur, c’est à dire la vue externe du
composant
 Norme SCA (Service Component Architecture) :
un ensemble de spécifications visant à simplifier la
création et la composition de services
 Principe : Notion de composé/composant
(composite/component)
 Initiative : IBM, Oracle, BEA, SAP, Sun, TIBCO, …
 But : structurer l'implémentation des architectures
SOA
 Implémentations : Apache Tuscany, IBM Websphere,
28
Service Component Architecture
(SCA)29
 SCA fournit deux niveaux de modèle:
 un modèle d’implémentation : construire des
composants qui fournissent et consomment des
services
 Un modèle d’assemblage : construire une
application métier en liant entre eux un ensemble
de composants
 SCA insiste sur une séparation forte entre
l’implémentation des services et leur
assemblage
 SCA permet de décrire des services et leur
assemblage indépendamment de toutes
considérations techniques d’implémentation

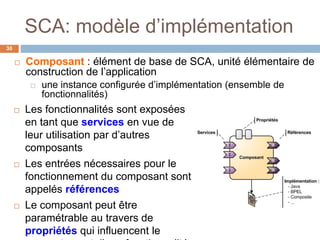

SCA: modèle d’implémentation
30
 Les fonctionnalités sont exposées
en tant que services en vue de
leur utilisation par d’autres
composants
 Les entrées nécessaires pour le
fonctionnement du composant sont
appelés références
 Le composant peut être
paramétrable au travers de
propriétés qui influencent le
 Composant : élément de base de SCA, unité élémentaire de
construction de l’application
 une instance configurée d’implémentation (ensemble de
fonctionnalités)
SCA: modèle d’assemblage
31
 Composé : deuxième élément définit par SCA qui est un assemblage
de composants (services, références, propriétés et des liens qui
existent entre ces éléments)
 Un composé est un composant de plus haut niveau que ceux qui le
compose
 Il fournit des services, dépends de références et a des propriétés
 Un composé peut à son tour être référencé par d’autres
composants et utilisé au sein d’autres composés

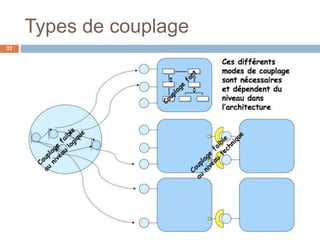

Types de couplage
32

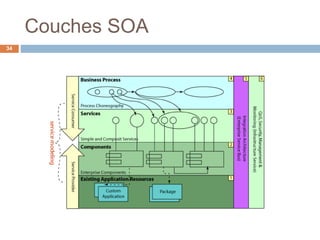

Couches SOA
34
Quels sont les éléments clé
d’une architecture orientée services
?
35

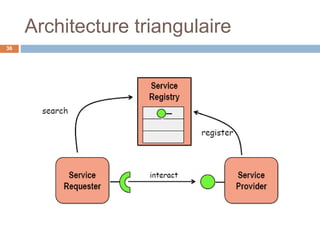

Architecture triangulaire
36
37

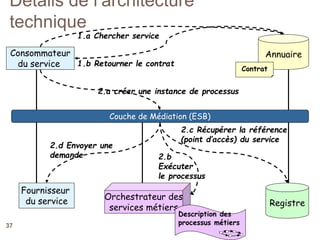

Détails de l’architecture
technique
Consommateur
du service
Fournisseur
du service Registre
Couche de Médiation (ESB)
Annuaire
2.c Récupérer la référence
(point d’accès) du service
Contrat
Orchestrateur des
services métiers
1.a Chercher service
1.b Retourner le contrat
2.a créer une instance de processus
2.b
Exécuter
le processus
2.d Envoyer une
demande
Description des
processus métiers

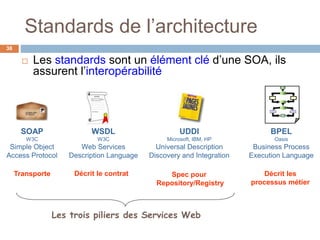

Standards de l’architecture
38
 Les standards sont un élément clé d’une SOA, ils
assurent l’interopérabilité
Transporte
SOAP
W3C
Simple Object
Access Protocol
Spec pour
Repository/Registry
UDDI
Microsoft, IBM, HP
Universal Description
Discovery and Integration
WSDL
W3C
Web Services
Description Language
Décrit le contrat
BPEL
Oasis
Business Process
Execution Language
Les trois piliers des Services Web
Décrit les
processus métier
SOA et web services
39
 Attention à ne pas confondre les 2 !
 SOA est un ensemble de concepts :
Une SOA peut se mettre en œuvre sans Web
Services
 Les services web (WS) sont de l’ordre de la
technologie :
On peut utiliser les WS sans faire de SOA
(Architecture point à point sans réutilisation)
 Les WS constituent la meilleure solution
standardisée disponible
 Un service métier = un service web

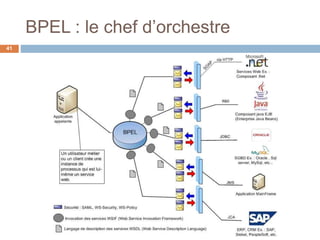

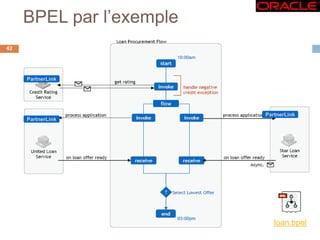

Langage BPEL
40

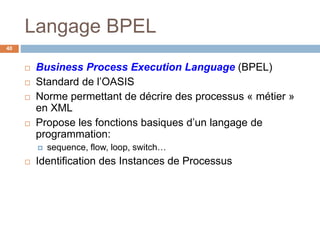

 Business Process Execution Language (BPEL)
 Standard de l’OASIS
 Norme permettant de décrire des processus « métier »
en XML
 Propose les fonctions basiques d’un langage de
programmation:
 sequence, flow, loop, switch…
 Identification des Instances de Processus
BPEL : le chef d’orchestre
41
flow
PartnerLink
PartnerLink
PartnerLink
BPEL par l’exemple
loan.bpel
42

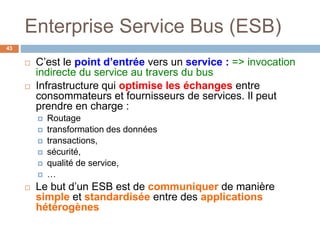

Enterprise Service Bus (ESB)
43
 C’est le point d’entrée vers un service : => invocation
indirecte du service au travers du bus
 Infrastructure qui optimise les échanges entre
consommateurs et fournisseurs de services. Il peut
prendre en charge :
 Routage
 transformation des données
 transactions,
 sécurité,
 qualité de service,
 …
 Le but d’un ESB est de communiquer de manière
simple et standardisée entre des applications
hétérogènes
Quelques manières d’implémenter un
ESB
44
 Intergiciels de type EAI (Enterprise Application
Integration)
 WebSphere ESB
 Intergiciels de type Bus
 CORBA
 Integiciels de type Web services
 WebSphere Web Services Gateway
 Intergiciels de type MOM (Message Oriented
Middleware)
 OpenJMS
 L’ESB n’est pas obligatoire : mais il est fortement
recommandé pour éviter le couplage entre
fournisseur et consommateur
Quel est le cycle de vie d’un service ?46
Découpage du cycle de vie d’un
service
 4 grandes phases :
 Identification
 Spécification
 Développement
 Gestion
 1 aspect traversal : la gouvernance
 Les architectures orientées service impliquent une
vision globale
 La gouvernance permet de casser les silos de
l’entreprise
47
- 48 -
Provider Interfaces Documented
Service/Process Workflow Created
Service Specification Created
Service
Specification
Review
Develop
Components
Integrate &
Test
Create
Deployment
Unit
Code
in
repository
Acceptance
Test
Monitor
SLA
Compliance
Certify &
Publish
Service
Plan New
Service
Version
Deprecate
Service
Decommission
Service
Reusable Service Specification
Reusable Service Development
Reusable Service Management
Legacy Systems
Candidate
Consumers
Identified
Search for
Existing
Implementation
Solution
requirements
Process Models
Service Identification
Service
Specification
Service Owner
Approval
Operational
Service in
use
Service
Identified
Service
reusability
Commission
Service
outlines
Service
outlines
Service
in
registry
Code
in
repository
ok
ko

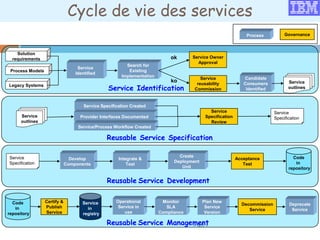

Cycle de vie des services
Process Governance
Service
Specification

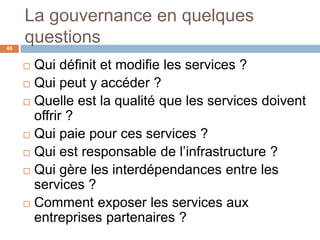

La gouvernance en quelques
questions
 Qui définit et modifie les services ?
 Qui peut y accéder ?
 Quelle est la qualité que les services doivent
offrir ?
 Qui paie pour ces services ?
 Qui est responsable de l’infrastructure ?
 Qui gère les interdépendances entre les
services ?
 Comment exposer les services aux
entreprises partenaires ?
49

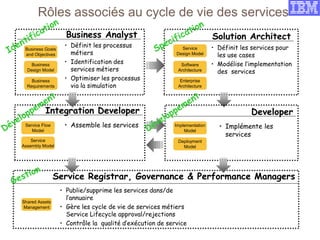

Rôles associés au cycle de vie des services
• Définit les services pour
les use cases
• Modélise l’implementation
des services
Solution Architect
• Définit les processus
métiers
• Identification des
services métiers
• Optimiser les processus
via la simulation
Business Analyst
• Assemble les services
Integration Developer
• Implémente les
services
Developer
Business
Requirements
Business
Design Model
Business Goals
and Objectives
Service
Design Model
Software
Architecture
Enterprise
Architecture
Service Flow
Model
Service
Assembly Model
Implementation
Model
Deployment
Model
Shared Assets
Management
• Publie/supprime les services dans/de
l’annuaire
• Gère les cycle de vie de services métiers
Service Lifecycle approval/rejections
• Contrôle la qualité d’exécution de service
Service Registrar, Governance & Performance Managers
Zoom sur la phase
d’identification
 Identification : problème central pour mettre en œuvre une SOA
 La granularité des services est fondamentale : détermine en
grande partie la réutilisabilité des services
 Succès SOA = % de réutilisation des services
 Granularité trop fine : beaucoup d’interactions , des problèmes de
performance
 Granularité trop épaisse : un service qui fait trop de chose, risque de
ne pas être réutilisable
 Trouver le juste milieu
 2 méthodologies d’identification des services
 Approche Top-down
 Pour démarrer un nouveau projet
 Dans le cadre d’un SI urbanisé
 Approche Bottom-up
 Pour réutiliser l’existant (non SOA)
 On part des morceaux, on rassemble les bouts
51

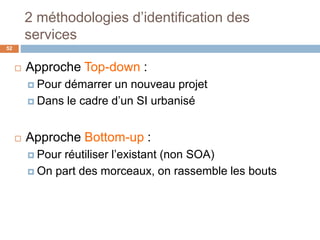

2 méthodologies d’identification des
services
 Approche Top-down :
 Pour démarrer un nouveau projet
 Dans le cadre d’un SI urbanisé
 Approche Bottom-up :
 Pour réutiliser l’existant (non SOA)
 On part des morceaux, on rassemble les bouts
52

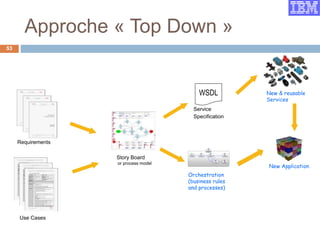

Approche « Top Down »
Use Cases
Orchestration
(business rules
and processes)
Requirements
Story Board
WSDL
Service
Specification
New Application
Receive
Invoke
Invoke Invoke Reply
Reply
Fault
Non-
Interruptible
Receive
Invoke
Invoke Invoke Reply
Reply
Fault
Non-
Interruptible
or process model
New & reusable
Services
53

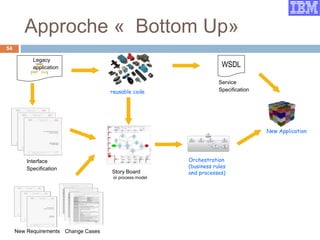

Approche « Bottom Up»
reusable code
Orchestration
(business rules
and processes)
WSDL
Service
Specification
Change Cases
Interface
Specification
New Requirements
Legacy
application
Receive
Invoke
Invoke Invoke Reply
Reply
Fault
Non-
Interruptible
Receive
Invoke
Invoke Invoke Reply
Reply
Fault
Non-
Interruptible
New Application
Story Board
or process model
54
54
Approche « Meet in the
Middle »
 On utilise rarement une unique approche
 Dans la pratique :
 Faire l’analyse Top-down sans se préoccuper de
l’existant
 Faire l’analyse Buttom-up en ne considérant que
l’existant
 Comparer les services « remontés » avec ceux
déduits des Uses case
 Faire les compromis nécessaires pour réutiliser le
maximum de code
55

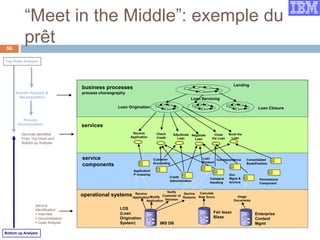

“Meet in the Middle”: exemple du
prêt
business processes
process choreography
services
service
components
operational systems
Lending
Loan Origination Loan Closure
Loan Servicing
IMS DB
LOS
(Loan
Origination
System)
Modify
Application
Receive
Application
Check
Credit
Negotiate
Loan
Receive
Application
Adjudicate
Loan
Close
the Loan
Application
Processing
Customer
Accounting
Credit
Administration Permissions
Component
Loan
Product
Consolidated
Book/Position
Correspondence
Doc
Mgmt &
Archive
Book the
Loan
Collateral
Handling
Fair Issac
Blaze
Calculate
Risk Score
Enterprise
Content
Mgmt
Documents
Decline
Reasons
Notify
Customer of
Decision
Domain Analysis &
Decomposition
Process
Decomposition
Top Down Analysis
Bottom up Analysis
Service
Identification
 Interview
 Documentation
 Code Analysis
Services Identified
From Top Down and
Bottom up Analysis
56
Conclusion
59
Du déjà vu ?
60
 SOA est une évolution des plate-forme passées, tout en
préservant les caractéristiques réussies des architectures
traditionnelles
 Contractualisation des services
 Desing by contrat (Meyer)
 Découplage Interface/Implémentation, interopérabilité,
transparence des communications, …
 Middlewares à la CORBA
 Couplage faible
 Message Oriented Middleware (MOM)
 Orchestration des services
 Travaux autour des workflows, langages de coordination
 SOA est une évolution plutôt qu’une révolution
61
Synthèse
• Orienté fonctionnalités
• Conçu pour durer
• Cycle de développement long
Depuis… …Vers…
• Orienté processus
• Conçu pour changer
• Développement et déploiement
interactif
• Silos applicatifs
• Couplage fort
• Orienté Objet
• Orchestration de Services
• Couplage faible
• Orienté message

Contenu connexe

Tendances

Soa & services web
Soa & services webSoa & services web
Soa & services web
Ghazouani Mahdi

Architecture orientée service (SOA)
Architecture orientée service (SOA)Architecture orientée service (SOA)
Architecture orientée service (SOA)
Klee Group

Mohamed youssfi support architectures logicielles distribuées basées sue les ...
Mohamed youssfi support architectures logicielles distribuées basées sue les ...Mohamed youssfi support architectures logicielles distribuées basées sue les ...
Mohamed youssfi support architectures logicielles distribuées basées sue les ...
ENSET, Université Hassan II Casablanca

Soa
SoaSoa
Chp2 - SOA
Chp2 - SOAChp2 - SOA
Chp2 - SOA
Lilia Sfaxi

eServices-Chp3: Composition de Services
eServices-Chp3: Composition de ServiceseServices-Chp3: Composition de Services
eServices-Chp3: Composition de Services
Lilia Sfaxi

Les web services
Les web servicesLes web services
Les web services
dihiaselma

applications-reparties
applications-repartiesapplications-reparties
applications-reparties
mourad50

Les architectures client serveur
Les architectures client serveurLes architectures client serveur
Les architectures client serveur
Ameni Ouertani

Architecture des Systèmes Logiciels
Architecture des Systèmes LogicielsArchitecture des Systèmes Logiciels
Architecture des Systèmes Logiciels
Ghazouani Mahdi

Introduction aux architectures des SI
Introduction aux architectures des SI Introduction aux architectures des SI
Introduction aux architectures des SI
Heithem Abbes

Support de cours entrepise java beans ejb m.youssfi
Support de cours entrepise java beans ejb m.youssfiSupport de cours entrepise java beans ejb m.youssfi
Support de cours entrepise java beans ejb m.youssfi
ENSET, Université Hassan II Casablanca

eServices-Chp2: SOA
eServices-Chp2: SOAeServices-Chp2: SOA
eServices-Chp2: SOA
Lilia Sfaxi

Tp2 - WS avec JAXRS
Tp2 - WS avec JAXRSTp2 - WS avec JAXRS
Tp2 - WS avec JAXRS
Lilia Sfaxi

Architectures n-tiers
Architectures n-tiersArchitectures n-tiers
Architectures n-tiers
Heithem Abbes

eServices-Tp2: bpel
eServices-Tp2: bpeleServices-Tp2: bpel
eServices-Tp2: bpel
Lilia Sfaxi

Chp1 - Introduction aux méthodologies de Conception
Chp1 - Introduction aux méthodologies de ConceptionChp1 - Introduction aux méthodologies de Conception
Chp1 - Introduction aux méthodologies de Conception
Lilia Sfaxi

Support JEE Servlet Jsp MVC M.Youssfi
Support JEE Servlet Jsp MVC M.YoussfiSupport JEE Servlet Jsp MVC M.Youssfi
Support JEE Servlet Jsp MVC M.Youssfi
ENSET, Université Hassan II Casablanca

Support Web Services SOAP et RESTful Mr YOUSSFI
Support Web Services SOAP et RESTful Mr YOUSSFISupport Web Services SOAP et RESTful Mr YOUSSFI
Support Web Services SOAP et RESTful Mr YOUSSFI
ENSET, Université Hassan II Casablanca

Sécurité des Applications Web avec Json Web Token (JWT)
Sécurité des Applications Web avec Json Web Token (JWT)Sécurité des Applications Web avec Json Web Token (JWT)
Sécurité des Applications Web avec Json Web Token (JWT)
ENSET, Université Hassan II Casablanca


Tendances (20)

Soa & services web
Soa & services webSoa & services web
Soa & services web

Architecture orientée service (SOA)
Architecture orientée service (SOA)Architecture orientée service (SOA)
Architecture orientée service (SOA)

Mohamed youssfi support architectures logicielles distribuées basées sue les ...
Mohamed youssfi support architectures logicielles distribuées basées sue les ...Mohamed youssfi support architectures logicielles distribuées basées sue les ...
Mohamed youssfi support architectures logicielles distribuées basées sue les ...

Soa
SoaSoa
Soa

Chp2 - SOA
Chp2 - SOAChp2 - SOA
Chp2 - SOA

eServices-Chp3: Composition de Services
eServices-Chp3: Composition de ServiceseServices-Chp3: Composition de Services
eServices-Chp3: Composition de Services

Les web services
Les web servicesLes web services
Les web services

applications-reparties
applications-repartiesapplications-reparties
applications-reparties

Les architectures client serveur
Les architectures client serveurLes architectures client serveur
Les architectures client serveur

Architecture des Systèmes Logiciels
Architecture des Systèmes LogicielsArchitecture des Systèmes Logiciels
Architecture des Systèmes Logiciels

Introduction aux architectures des SI
Introduction aux architectures des SI Introduction aux architectures des SI
Introduction aux architectures des SI

Support de cours entrepise java beans ejb m.youssfi
Support de cours entrepise java beans ejb m.youssfiSupport de cours entrepise java beans ejb m.youssfi
Support de cours entrepise java beans ejb m.youssfi

eServices-Chp2: SOA
eServices-Chp2: SOAeServices-Chp2: SOA
eServices-Chp2: SOA

Tp2 - WS avec JAXRS
Tp2 - WS avec JAXRSTp2 - WS avec JAXRS
Tp2 - WS avec JAXRS

Architectures n-tiers
Architectures n-tiersArchitectures n-tiers
Architectures n-tiers

eServices-Tp2: bpel
eServices-Tp2: bpeleServices-Tp2: bpel
eServices-Tp2: bpel

Chp1 - Introduction aux méthodologies de Conception
Chp1 - Introduction aux méthodologies de ConceptionChp1 - Introduction aux méthodologies de Conception
Chp1 - Introduction aux méthodologies de Conception

Support JEE Servlet Jsp MVC M.Youssfi
Support JEE Servlet Jsp MVC M.YoussfiSupport JEE Servlet Jsp MVC M.Youssfi
Support JEE Servlet Jsp MVC M.Youssfi

Support Web Services SOAP et RESTful Mr YOUSSFI
Support Web Services SOAP et RESTful Mr YOUSSFISupport Web Services SOAP et RESTful Mr YOUSSFI
Support Web Services SOAP et RESTful Mr YOUSSFI

Sécurité des Applications Web avec Json Web Token (JWT)
Sécurité des Applications Web avec Json Web Token (JWT)Sécurité des Applications Web avec Json Web Token (JWT)
Sécurité des Applications Web avec Json Web Token (JWT)


Similaire à Architectures orientés services (SOA)

Introduction a la SOA
Introduction a la SOAIntroduction a la SOA
Introduction a la SOA
Tugdual Grall

Cas d'usages d'un ESB - Petals Link - 2011
Cas d'usages d'un ESB - Petals Link - 2011Cas d'usages d'un ESB - Petals Link - 2011
Cas d'usages d'un ESB - Petals Link - 2011
Petals Link

Introduction à mule esb
Introduction à mule esbIntroduction à mule esb
Introduction à mule esb
Mehdi EL KRARI

ITIL V3 vs ITIL 2011 : Evolutions et Différences
ITIL V3 vs ITIL 2011 : Evolutions et DifférencesITIL V3 vs ITIL 2011 : Evolutions et Différences
ITIL V3 vs ITIL 2011 : Evolutions et Différences
itSMF France

1 - chapitre 1 chapitre 2 SOA.pdf
1 - chapitre 1 chapitre 2 SOA.pdf1 - chapitre 1 chapitre 2 SOA.pdf
1 - chapitre 1 chapitre 2 SOA.pdf
haythem bouzouraa

Webinar Staff&Line - Orsyp : Le catalogue des services
Webinar Staff&Line - Orsyp : Le catalogue des servicesWebinar Staff&Line - Orsyp : Le catalogue des services
Webinar Staff&Line - Orsyp : Le catalogue des serviceslbesnard_staffandline

cours soa partie 1 dfvfvfdbgfbvdfhbvhdfbvhdbvhjdv
cours soa partie 1 dfvfvfdbgfbvdfhbvhdfbvhdbvhjdvcours soa partie 1 dfvfvfdbgfbvdfhbvhdfbvhdbvhjdv
cours soa partie 1 dfvfvfdbgfbvdfhbvhdfbvhdbvhjdv
amine17157

Partie3 cif et dcif
Partie3  cif et dcifPartie3  cif et dcif
Partie3 cif et dcif
Lilia Sfaxi

Services web soap-el-habib-nfaoui
Services web soap-el-habib-nfaouiServices web soap-el-habib-nfaoui
Services web soap-el-habib-nfaoui
El Habib NFAOUI

Présentation solution web orientée service SOA pour la gestion du processus d...
Présentation solution web orientée service SOA pour la gestion du processus d...Présentation solution web orientée service SOA pour la gestion du processus d...
Présentation solution web orientée service SOA pour la gestion du processus d...
Hicham DJELLOULI

Cloud Academy 07042010 evolutions roles - capgemini
Cloud Academy 07042010 evolutions roles - capgeminiCloud Academy 07042010 evolutions roles - capgemini
Cloud Academy 07042010 evolutions roles - capgemini
CloudAcademy

Ouvrir son SI avec la trilogie Portail, SOA, BPM (Solutions Linux 2010 - cycl...
Ouvrir son SI avec la trilogie Portail, SOA, BPM (Solutions Linux 2010 - cycl...Ouvrir son SI avec la trilogie Portail, SOA, BPM (Solutions Linux 2010 - cycl...
Ouvrir son SI avec la trilogie Portail, SOA, BPM (Solutions Linux 2010 - cycl...
Marc Dutoo

2011.11.23 - Le Cloud, Réalités et Perspectives - 8ème Forum du Club Cloud de...
2011.11.23 - Le Cloud, Réalités et Perspectives - 8ème Forum du Club Cloud de...2011.11.23 - Le Cloud, Réalités et Perspectives - 8ème Forum du Club Cloud de...
2011.11.23 - Le Cloud, Réalités et Perspectives - 8ème Forum du Club Cloud de...
Club Cloud des Partenaires

Decouverte2014-2015.pptx
Decouverte2014-2015.pptxDecouverte2014-2015.pptx
Decouverte2014-2015.pptx
RihabBENLAMINE

Introduction au Domain Driven Design
Introduction au Domain Driven DesignIntroduction au Domain Driven Design
Introduction au Domain Driven Design
DNG Consulting

Livre blanc sip avaya
Livre blanc sip avayaLivre blanc sip avaya
Livre blanc sip avayawdeangelis

Dodi_Mbuta_La création d'un web service : « Note Reminder » _ Dodi Mbuta
Dodi_Mbuta_La création d'un web service : « Note Reminder » _ Dodi MbutaDodi_Mbuta_La création d'un web service : « Note Reminder » _ Dodi Mbuta
Dodi_Mbuta_La création d'un web service : « Note Reminder » _ Dodi Mbuta
Daniella Mbuta

Windows Azure : Modèle hybride et réversibilité
Windows Azure : Modèle hybride et réversibilitéWindows Azure : Modèle hybride et réversibilité
Windows Azure : Modèle hybride et réversibilité
Microsoft Technet France

Soirée SOA - 2010-06-15 - Présentation de l'ESB Petals
Soirée SOA - 2010-06-15 - Présentation de l'ESB PetalsSoirée SOA - 2010-06-15 - Présentation de l'ESB Petals
Soirée SOA - 2010-06-15 - Présentation de l'ESB PetalsNormandy JUG

Portails Etat De L'art
Portails  Etat De L'artPortails  Etat De L'art
Portails Etat De L'artTugdual Grall


Similaire à Architectures orientés services (SOA) (20)

Introduction a la SOA
Introduction a la SOAIntroduction a la SOA
Introduction a la SOA

Cas d'usages d'un ESB - Petals Link - 2011
Cas d'usages d'un ESB - Petals Link - 2011Cas d'usages d'un ESB - Petals Link - 2011
Cas d'usages d'un ESB - Petals Link - 2011

Introduction à mule esb
Introduction à mule esbIntroduction à mule esb
Introduction à mule esb

ITIL V3 vs ITIL 2011 : Evolutions et Différences
ITIL V3 vs ITIL 2011 : Evolutions et DifférencesITIL V3 vs ITIL 2011 : Evolutions et Différences
ITIL V3 vs ITIL 2011 : Evolutions et Différences

1 - chapitre 1 chapitre 2 SOA.pdf
1 - chapitre 1 chapitre 2 SOA.pdf1 - chapitre 1 chapitre 2 SOA.pdf
1 - chapitre 1 chapitre 2 SOA.pdf

Webinar Staff&Line - Orsyp : Le catalogue des services
Webinar Staff&Line - Orsyp : Le catalogue des servicesWebinar Staff&Line - Orsyp : Le catalogue des services
Webinar Staff&Line - Orsyp : Le catalogue des services

cours soa partie 1 dfvfvfdbgfbvdfhbvhdfbvhdbvhjdv
cours soa partie 1 dfvfvfdbgfbvdfhbvhdfbvhdbvhjdvcours soa partie 1 dfvfvfdbgfbvdfhbvhdfbvhdbvhjdv
cours soa partie 1 dfvfvfdbgfbvdfhbvhdfbvhdbvhjdv

Partie3 cif et dcif
Partie3  cif et dcifPartie3  cif et dcif
Partie3 cif et dcif

Services web soap-el-habib-nfaoui
Services web soap-el-habib-nfaouiServices web soap-el-habib-nfaoui
Services web soap-el-habib-nfaoui

Présentation solution web orientée service SOA pour la gestion du processus d...
Présentation solution web orientée service SOA pour la gestion du processus d...Présentation solution web orientée service SOA pour la gestion du processus d...
Présentation solution web orientée service SOA pour la gestion du processus d...

Cloud Academy 07042010 evolutions roles - capgemini
Cloud Academy 07042010 evolutions roles - capgeminiCloud Academy 07042010 evolutions roles - capgemini
Cloud Academy 07042010 evolutions roles - capgemini

Ouvrir son SI avec la trilogie Portail, SOA, BPM (Solutions Linux 2010 - cycl...
Ouvrir son SI avec la trilogie Portail, SOA, BPM (Solutions Linux 2010 - cycl...Ouvrir son SI avec la trilogie Portail, SOA, BPM (Solutions Linux 2010 - cycl...
Ouvrir son SI avec la trilogie Portail, SOA, BPM (Solutions Linux 2010 - cycl...

2011.11.23 - Le Cloud, Réalités et Perspectives - 8ème Forum du Club Cloud de...
2011.11.23 - Le Cloud, Réalités et Perspectives - 8ème Forum du Club Cloud de...2011.11.23 - Le Cloud, Réalités et Perspectives - 8ème Forum du Club Cloud de...
2011.11.23 - Le Cloud, Réalités et Perspectives - 8ème Forum du Club Cloud de...

Decouverte2014-2015.pptx
Decouverte2014-2015.pptxDecouverte2014-2015.pptx
Decouverte2014-2015.pptx

Introduction au Domain Driven Design
Introduction au Domain Driven DesignIntroduction au Domain Driven Design
Introduction au Domain Driven Design

Livre blanc sip avaya
Livre blanc sip avayaLivre blanc sip avaya
Livre blanc sip avaya

Dodi_Mbuta_La création d'un web service : « Note Reminder » _ Dodi Mbuta
Dodi_Mbuta_La création d'un web service : « Note Reminder » _ Dodi MbutaDodi_Mbuta_La création d'un web service : « Note Reminder » _ Dodi Mbuta
Dodi_Mbuta_La création d'un web service : « Note Reminder » _ Dodi Mbuta

Windows Azure : Modèle hybride et réversibilité
Windows Azure : Modèle hybride et réversibilitéWindows Azure : Modèle hybride et réversibilité
Windows Azure : Modèle hybride et réversibilité

Soirée SOA - 2010-06-15 - Présentation de l'ESB Petals
Soirée SOA - 2010-06-15 - Présentation de l'ESB PetalsSoirée SOA - 2010-06-15 - Présentation de l'ESB Petals
Soirée SOA - 2010-06-15 - Présentation de l'ESB Petals

Portails Etat De L'art
Portails  Etat De L'artPortails  Etat De L'art
Portails Etat De L'art


Plus de Heithem Abbes

Cloud computing
Cloud computingCloud computing
Cloud computing
Heithem Abbes

Java Server Faces (JSF)
Java Server Faces (JSF)Java Server Faces (JSF)
Java Server Faces (JSF)
Heithem Abbes

Entreprise Java Beans (EJB)
Entreprise Java Beans (EJB)Entreprise Java Beans (EJB)
Entreprise Java Beans (EJB)
Heithem Abbes

Servlets et JSP
Servlets et JSPServlets et JSP
Servlets et JSP
Heithem Abbes

Architectures 3-tiers (Web)
Architectures 3-tiers (Web)Architectures 3-tiers (Web)
Architectures 3-tiers (Web)
Heithem Abbes

Java RMI
Java RMIJava RMI
Java RMI
Heithem Abbes

Appels de procédures distants (RPC)
Appels de procédures distants (RPC)Appels de procédures distants (RPC)
Appels de procédures distants (RPC)
Heithem Abbes

Sockets
SocketsSockets
Sockets
Heithem Abbes

Introduction aux systèmes répartis
Introduction aux systèmes répartisIntroduction aux systèmes répartis
Introduction aux systèmes répartis
Heithem Abbes


Plus de Heithem Abbes (9)

Cloud computing
Cloud computingCloud computing
Cloud computing

Java Server Faces (JSF)
Java Server Faces (JSF)Java Server Faces (JSF)
Java Server Faces (JSF)

Entreprise Java Beans (EJB)
Entreprise Java Beans (EJB)Entreprise Java Beans (EJB)
Entreprise Java Beans (EJB)

Servlets et JSP
Servlets et JSPServlets et JSP
Servlets et JSP

Architectures 3-tiers (Web)
Architectures 3-tiers (Web)Architectures 3-tiers (Web)
Architectures 3-tiers (Web)

Java RMI
Java RMIJava RMI
Java RMI

Appels de procédures distants (RPC)
Appels de procédures distants (RPC)Appels de procédures distants (RPC)
Appels de procédures distants (RPC)

Sockets
SocketsSockets
Sockets

Introduction aux systèmes répartis
Introduction aux systèmes répartisIntroduction aux systèmes répartis
Introduction aux systèmes répartis


Dernier

SYLLABUS DU COURS MARKETING DTS 1-2.pdf
SYLLABUS DU COURS  MARKETING DTS 1-2.pdfSYLLABUS DU COURS  MARKETING DTS 1-2.pdf
SYLLABUS DU COURS MARKETING DTS 1-2.pdf
Moukagni Evrard

Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
mrelmejri

Edito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdfEdito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdf
WarlockeTamagafk

Cours de conjugaison des verbes du premier, deuxième et troisième groupe
Cours de conjugaison des verbes du premier, deuxième et troisième groupeCours de conjugaison des verbes du premier, deuxième et troisième groupe
Cours de conjugaison des verbes du premier, deuxième et troisième groupe
Yuma91

Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La JeunesseConseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Oscar Smith

Mémoire de licence en finance comptabilité et audit
Mémoire de licence en finance comptabilité et auditMémoire de licence en finance comptabilité et audit
Mémoire de licence en finance comptabilité et audit
MelDjobo

Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024
Friends of African Village Libraries

Iris van Herpen. pptx
Iris            van        Herpen.     pptxIris            van        Herpen.     pptx
Iris van Herpen. pptx
Txaruka

M2i Webinar - « Participation Financière Obligatoire » et CPF : une opportuni...
M2i Webinar - « Participation Financière Obligatoire » et CPF : une opportuni...M2i Webinar - « Participation Financière Obligatoire » et CPF : une opportuni...
M2i Webinar - « Participation Financière Obligatoire » et CPF : une opportuni...
M2i Formation

Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
cristionobedi

Iris et les hommes.pptx
Iris      et         les      hommes.pptxIris      et         les      hommes.pptx
Iris et les hommes.pptx
Txaruka

Système de gestion des fichiers de amine
Système de gestion des fichiers de amineSystème de gestion des fichiers de amine
Système de gestion des fichiers de amine
sewawillis

Evaluación docentes "Un cielo, dos países: El camino de los descubrimientos"
Evaluación docentes "Un cielo, dos países: El camino de los descubrimientos"Evaluación docentes "Un cielo, dos países: El camino de los descubrimientos"
Evaluación docentes "Un cielo, dos países: El camino de los descubrimientos"
IES Turina/Rodrigo/Itaca/Palomeras


Dernier (13)

SYLLABUS DU COURS MARKETING DTS 1-2.pdf
SYLLABUS DU COURS  MARKETING DTS 1-2.pdfSYLLABUS DU COURS  MARKETING DTS 1-2.pdf
SYLLABUS DU COURS MARKETING DTS 1-2.pdf

Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...

Edito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdfEdito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdf

Cours de conjugaison des verbes du premier, deuxième et troisième groupe
Cours de conjugaison des verbes du premier, deuxième et troisième groupeCours de conjugaison des verbes du premier, deuxième et troisième groupe
Cours de conjugaison des verbes du premier, deuxième et troisième groupe

Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La JeunesseConseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse

Mémoire de licence en finance comptabilité et audit
Mémoire de licence en finance comptabilité et auditMémoire de licence en finance comptabilité et audit
Mémoire de licence en finance comptabilité et audit

Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024

Iris van Herpen. pptx
Iris            van        Herpen.     pptxIris            van        Herpen.     pptx
Iris van Herpen. pptx

M2i Webinar - « Participation Financière Obligatoire » et CPF : une opportuni...
M2i Webinar - « Participation Financière Obligatoire » et CPF : une opportuni...M2i Webinar - « Participation Financière Obligatoire » et CPF : une opportuni...
M2i Webinar - « Participation Financière Obligatoire » et CPF : une opportuni...

Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...

Iris et les hommes.pptx
Iris      et         les      hommes.pptxIris      et         les      hommes.pptx
Iris et les hommes.pptx

Système de gestion des fichiers de amine
Système de gestion des fichiers de amineSystème de gestion des fichiers de amine
Système de gestion des fichiers de amine

Evaluación docentes "Un cielo, dos países: El camino de los descubrimientos"
Evaluación docentes "Un cielo, dos países: El camino de los descubrimientos"Evaluación docentes "Un cielo, dos países: El camino de los descubrimientos"
Evaluación docentes "Un cielo, dos países: El camino de los descubrimientos"


Architectures orientés services (SOA)

  • 2. Chaque rôle s'approprie SOA différemment Un ensemble de services que l'entreprise souhaite exposer à leurs clients et partenaires, ou d'autres parties de l'organisation Un modèle de programmation avec ses standards, outils et technologies associées Un style architectural basé sur un fournisseur, un demandeur et une description de service, et supporte les propriétés de modularité, encapsulation, découplage, réutilisation et composabilité Un intergiciel offrant des fonctionnalités en terme d'assemblage, d'orchestration, de surveillance et de gestion des services Dirigeants Analystes métier Architectes Développeurs Intégrateurs 2
  • 3. Introduction  A quels besoins répond le SOA ?  Quels sont les principes de base de SOA ?  Quelle relation existe t’il entre les services et les composants ?  Quels sont les éléments clé d’une architecture orienté services (SOA) ?  Quel est le cycle de vie d’un service ? 3
  • 4. A quels besoins répond le SOA ? 4
  • 5. Problématique de l’intégration en entreprise  Les entreprises doivent s’adapter en permanence et être de + en + réactives aux variations des marchées  Fusions  Acquisitions  Scissions  Diversification des offres commerciales  Changement technologiques  Ces opérations ont un impact sur le système d'information (SI) des entreprises  L'intégration difficile des SI est un frein à ces changements 5 C’est l’activité qui doit piloter la technologie et non l’inverse
  • 6. Besoins métier vs contraintes techniques  Création d'applications d'entreprise est très souvent pilotée par des besoins à très court terme  Développement d'une application sous tel délai avec telles fonctionnalités 6 Pas de place pour la prise en compte de l'évolution des besoins fonctionnels au niveau de l'application  Modélisation et développement dirigé par les choix/contraintes techniques  Peu de discussion entre maitrise d'ouvrage (MOA) et maitrise d'œuvre (MOE) Décalage entre besoins métier et leur réalisation
  • 7. Réutilisation vs cloisonnement  Découpage Prés./Log. Applicative/BD de l'arch. 3-tiers favorise le cloisonnement en silos applicatifs indépendants (blocs monolithiques)  Certaines fonctions sont redondantes : une version pour chaque application 7 Pas de mutualisation des développements entre projets et peu de
  • 8. Silos et transversalité 8  Entreprises découpées en départements fonctionnels y compris le SI  Processus métiers de + en + inter-départementaux  Les processus franchissent les frontières de l'entreprise qui doit pouvoir prendre en compte les activités et processus des partenaires pour être réactive Coûts considérables dans la gestion des flux entre départements et dans l’intégration de
  • 9. e-store : exemple de processus transverse 9
  • 10. Sans SOA : plat de spaghettis 10  Développements coûteux  Interconnexions redondantes (point à point)  Grande complexité  Maintenance difficile
  • 11. Avec SOA : Architecture urbanisée11  L’urbanisation informatique définit l'organisation d’un SI à l’image d’une ville  découper le SI en modules autonomes (zone, quartier, bloc)  localiser les zones d’échange d’informations (routes, ponts, tunnels) qui permettent de découpler les différents modules  Objectif : faire évoluer le SI au même rythme que la stratégie et l'organisation des métiers de l'entreprise
  • 12. Vers toujours plus d'abstraction  Procédures  Modèles orientés objets  Packages  Encapsulation  Composants logiciels  Assemblages et configuration  Et maintenant les services ! 12
  • 13. Quels sont les principes de base du SOA ? 13
  • 14. Principes fondamentaux de l’architecture SOA  SOA est une vision stratégique pour le système d’information.  Il n’existe pas une recette pour garantir le succès de la mise en place d’une SOA mais des principes à respecter :  Discussion entre métier et IT (Technologie de l’Information)  Utilisation des use case métier  Utilisation de standards  Pas de remise en cause de l’existant lors d’évolutions technologiques  Découplage entre fournisseur et consommateur de services  Indépendance des ressources vis à vis de ceux qui les 14
  • 15. Qu’est ce qu’un Service (au sens SOA) ?  Partage les caractéristiques suivantes d’un objet  Modulaire (ensemble de fonctionnalités qui font sens)  Partage les caractéristiques suivantes d’un composant  Boite noire (séparation interface/implémentation)  Indépendant de la localisation  Neutralité vis-à-vis des protocoles de transport  Correspond à un périmètre fonctionnel que l’on souhaite exposer à des consommateurs (granularité plus forte qu’un composant)  Est faiblement couplé (indépendant des autres services)  Expose un petit nombre d’opérations offrant un traitement de bout en bout  Sans état 15
  • 16.  Un Service expose un Contrat  Les services communiquent par messages Conditions Générales de Vente Règlement Intérieur Vos droits/Vos devoirsin out  Un Service est Autonome  Les Frontières entre services sont Explicites 4 propriétés du service à retenir 16
  • 17. Exemple - Gestion de prêts (par composants) LoanAgent calculateRisk LoanAccount createLoan checkCredit LoanApproval SMSGateway sendConfirmation Composants  LoanAgent est lié à LoanApproval et Loan  LoanApproval est lié à Account  Loan est lié à SMSGateway 17  Couplage fort
  • 18. Exemple - Gestion de prêts (avec services) LoanProcess CreateLoanCheckAccount Balance Calculate LoanRisk Notify ViaSMS Services  Qu’est ce que LoanProcess ?  Un processus métier ! Il permet d’orchestrer les services 18  Couplage faible
  • 19. Orienté applications vs orienté services19
  • 20. Business Process Management (BPM)  Objectif : donner à l’entreprise les moyens de gérer ses processus métiers de manière informatisée (modélisation, simulation, exécution et sécurité)  Optimisation, adaptation aux besoins en temps réel  Un processus métier a son propre but, entrées et sorties, il est composé de décisions ou règles métier (Business rules) et d’activités métier  Les activités  correspondent aux parties du processus métier qui n’incluent pas de décision et sont associées à des rôles  sont réalisées par des systèmes ou des humains  Un processus est le résultat d’une orchestration de services  Un processus est lui-même accessible en tant que service 20
  • 22. Standard BPMN  BPMN = Business Process Modeling Notation  Standard OMG (Object Management Group)  Représentation standard  Modélisation autour de la notion de processus métier  Création de modèles graphiques du processus métier  Réseau d'objets graphiques où les objets représentent des activités qui interviennent dans le processus  BPMN et UML 22
  • 25. Bénéfices  Bénéfices métier  Améliorer l’agilité et la flexibilité du métier  Faciliter la gestion des processus métier  Réduire en temps le cycle de développement des produits  Offrir la capacité à casser les barrières organisationnelles (silos)  Améliorer le retour sur investissement  Accroître les opportunités de revenu  Bénéfices techniques  Réduire la complexité de la solution  Construire les services une seule fois et les utiliser fréquemment  Garantir une intégration standardisée et le support de clients hétérogènes  Faciliter la maintenabilité 26
  • 26. Quelle relation existe-t'il entre les services et les composants ? 27
  • 27. Convergence Composants / Services  Le service désigne le point de vue du consommateur, c’est à dire la vue externe du composant  Norme SCA (Service Component Architecture) : un ensemble de spécifications visant à simplifier la création et la composition de services  Principe : Notion de composé/composant (composite/component)  Initiative : IBM, Oracle, BEA, SAP, Sun, TIBCO, …  But : structurer l'implémentation des architectures SOA  Implémentations : Apache Tuscany, IBM Websphere, 28
  • 28. Service Component Architecture (SCA)29  SCA fournit deux niveaux de modèle:  un modèle d’implémentation : construire des composants qui fournissent et consomment des services  Un modèle d’assemblage : construire une application métier en liant entre eux un ensemble de composants  SCA insiste sur une séparation forte entre l’implémentation des services et leur assemblage  SCA permet de décrire des services et leur assemblage indépendamment de toutes considérations techniques d’implémentation
  • 29. SCA: modèle d’implémentation 30  Les fonctionnalités sont exposées en tant que services en vue de leur utilisation par d’autres composants  Les entrées nécessaires pour le fonctionnement du composant sont appelés références  Le composant peut être paramétrable au travers de propriétés qui influencent le  Composant : élément de base de SCA, unité élémentaire de construction de l’application  une instance configurée d’implémentation (ensemble de fonctionnalités)
  • 30. SCA: modèle d’assemblage 31  Composé : deuxième élément définit par SCA qui est un assemblage de composants (services, références, propriétés et des liens qui existent entre ces éléments)  Un composé est un composant de plus haut niveau que ceux qui le compose  Il fournit des services, dépends de références et a des propriétés  Un composé peut à son tour être référencé par d’autres composants et utilisé au sein d’autres composés
  • 33. Quels sont les éléments clé d’une architecture orientée services ? 35
  • 35. 37 Détails de l’architecture technique Consommateur du service Fournisseur du service Registre Couche de Médiation (ESB) Annuaire 2.c Récupérer la référence (point d’accès) du service Contrat Orchestrateur des services métiers 1.a Chercher service 1.b Retourner le contrat 2.a créer une instance de processus 2.b Exécuter le processus 2.d Envoyer une demande Description des processus métiers
  • 36. Standards de l’architecture 38  Les standards sont un élément clé d’une SOA, ils assurent l’interopérabilité Transporte SOAP W3C Simple Object Access Protocol Spec pour Repository/Registry UDDI Microsoft, IBM, HP Universal Description Discovery and Integration WSDL W3C Web Services Description Language Décrit le contrat BPEL Oasis Business Process Execution Language Les trois piliers des Services Web Décrit les processus métier
  • 37. SOA et web services 39  Attention à ne pas confondre les 2 !  SOA est un ensemble de concepts : Une SOA peut se mettre en œuvre sans Web Services  Les services web (WS) sont de l’ordre de la technologie : On peut utiliser les WS sans faire de SOA (Architecture point à point sans réutilisation)  Les WS constituent la meilleure solution standardisée disponible  Un service métier = un service web
  • 38. Langage BPEL 40  Business Process Execution Language (BPEL)  Standard de l’OASIS  Norme permettant de décrire des processus « métier » en XML  Propose les fonctions basiques d’un langage de programmation:  sequence, flow, loop, switch…  Identification des Instances de Processus
  • 39. BPEL : le chef d’orchestre 41
  • 41. Enterprise Service Bus (ESB) 43  C’est le point d’entrée vers un service : => invocation indirecte du service au travers du bus  Infrastructure qui optimise les échanges entre consommateurs et fournisseurs de services. Il peut prendre en charge :  Routage  transformation des données  transactions,  sécurité,  qualité de service,  …  Le but d’un ESB est de communiquer de manière simple et standardisée entre des applications hétérogènes
  • 42. Quelques manières d’implémenter un ESB 44  Intergiciels de type EAI (Enterprise Application Integration)  WebSphere ESB  Intergiciels de type Bus  CORBA  Integiciels de type Web services  WebSphere Web Services Gateway  Intergiciels de type MOM (Message Oriented Middleware)  OpenJMS  L’ESB n’est pas obligatoire : mais il est fortement recommandé pour éviter le couplage entre fournisseur et consommateur
  • 43. Quel est le cycle de vie d’un service ?46
  • 44. Découpage du cycle de vie d’un service  4 grandes phases :  Identification  Spécification  Développement  Gestion  1 aspect traversal : la gouvernance  Les architectures orientées service impliquent une vision globale  La gouvernance permet de casser les silos de l’entreprise 47
  • 45. - 48 - Provider Interfaces Documented Service/Process Workflow Created Service Specification Created Service Specification Review Develop Components Integrate & Test Create Deployment Unit Code in repository Acceptance Test Monitor SLA Compliance Certify & Publish Service Plan New Service Version Deprecate Service Decommission Service Reusable Service Specification Reusable Service Development Reusable Service Management Legacy Systems Candidate Consumers Identified Search for Existing Implementation Solution requirements Process Models Service Identification Service Specification Service Owner Approval Operational Service in use Service Identified Service reusability Commission Service outlines Service outlines Service in registry Code in repository ok ko Cycle de vie des services Process Governance Service Specification
  • 46. La gouvernance en quelques questions  Qui définit et modifie les services ?  Qui peut y accéder ?  Quelle est la qualité que les services doivent offrir ?  Qui paie pour ces services ?  Qui est responsable de l’infrastructure ?  Qui gère les interdépendances entre les services ?  Comment exposer les services aux entreprises partenaires ? 49
  • 47. Rôles associés au cycle de vie des services • Définit les services pour les use cases • Modélise l’implementation des services Solution Architect • Définit les processus métiers • Identification des services métiers • Optimiser les processus via la simulation Business Analyst • Assemble les services Integration Developer • Implémente les services Developer Business Requirements Business Design Model Business Goals and Objectives Service Design Model Software Architecture Enterprise Architecture Service Flow Model Service Assembly Model Implementation Model Deployment Model Shared Assets Management • Publie/supprime les services dans/de l’annuaire • Gère les cycle de vie de services métiers Service Lifecycle approval/rejections • Contrôle la qualité d’exécution de service Service Registrar, Governance & Performance Managers
  • 48. Zoom sur la phase d’identification  Identification : problème central pour mettre en œuvre une SOA  La granularité des services est fondamentale : détermine en grande partie la réutilisabilité des services  Succès SOA = % de réutilisation des services  Granularité trop fine : beaucoup d’interactions , des problèmes de performance  Granularité trop épaisse : un service qui fait trop de chose, risque de ne pas être réutilisable  Trouver le juste milieu  2 méthodologies d’identification des services  Approche Top-down  Pour démarrer un nouveau projet  Dans le cadre d’un SI urbanisé  Approche Bottom-up  Pour réutiliser l’existant (non SOA)  On part des morceaux, on rassemble les bouts 51
  • 49. 2 méthodologies d’identification des services  Approche Top-down :  Pour démarrer un nouveau projet  Dans le cadre d’un SI urbanisé  Approche Bottom-up :  Pour réutiliser l’existant (non SOA)  On part des morceaux, on rassemble les bouts 52
  • 50. Approche « Top Down » Use Cases Orchestration (business rules and processes) Requirements Story Board WSDL Service Specification New Application Receive Invoke Invoke Invoke Reply Reply Fault Non- Interruptible Receive Invoke Invoke Invoke Reply Reply Fault Non- Interruptible or process model New & reusable Services 53
  • 51. Approche « Bottom Up» reusable code Orchestration (business rules and processes) WSDL Service Specification Change Cases Interface Specification New Requirements Legacy application Receive Invoke Invoke Invoke Reply Reply Fault Non- Interruptible Receive Invoke Invoke Invoke Reply Reply Fault Non- Interruptible New Application Story Board or process model 54 54
  • 52. Approche « Meet in the Middle »  On utilise rarement une unique approche  Dans la pratique :  Faire l’analyse Top-down sans se préoccuper de l’existant  Faire l’analyse Buttom-up en ne considérant que l’existant  Comparer les services « remontés » avec ceux déduits des Uses case  Faire les compromis nécessaires pour réutiliser le maximum de code 55
  • 53. “Meet in the Middle”: exemple du prêt business processes process choreography services service components operational systems Lending Loan Origination Loan Closure Loan Servicing IMS DB LOS (Loan Origination System) Modify Application Receive Application Check Credit Negotiate Loan Receive Application Adjudicate Loan Close the Loan Application Processing Customer Accounting Credit Administration Permissions Component Loan Product Consolidated Book/Position Correspondence Doc Mgmt & Archive Book the Loan Collateral Handling Fair Issac Blaze Calculate Risk Score Enterprise Content Mgmt Image Documents Decline Reasons Notify Customer of Decision Domain Analysis & Decomposition Process Decomposition Top Down Analysis Bottom up Analysis Service Identification  Interview  Documentation  Code Analysis Services Identified From Top Down and Bottom up Analysis 56
  • 55. Du déjà vu ? 60  SOA est une évolution des plate-forme passées, tout en préservant les caractéristiques réussies des architectures traditionnelles  Contractualisation des services  Desing by contrat (Meyer)  Découplage Interface/Implémentation, interopérabilité, transparence des communications, …  Middlewares à la CORBA  Couplage faible  Message Oriented Middleware (MOM)  Orchestration des services  Travaux autour des workflows, langages de coordination  SOA est une évolution plutôt qu’une révolution
  • 56. 61
  • 57. Synthèse • Orienté fonctionnalités • Conçu pour durer • Cycle de développement long Depuis… …Vers… • Orienté processus • Conçu pour changer • Développement et déploiement interactif • Silos applicatifs • Couplage fort • Orienté Objet • Orchestration de Services • Couplage faible • Orienté message
