Les architectures n-tiers

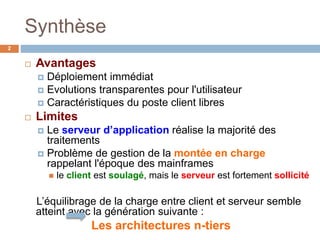

Synthèse
2
 Avantages
 Déploiement immédiat
 Evolutions transparentes pour l'utilisateur
 Caractéristiques du poste client libres
 Limites
 Le serveur d’application réalise la majorité des
traitements
 Problème de gestion de la montée en charge
rappelant l'époque des mainframes
 le client est soulagé, mais le serveur est fortement sollicité
L’équilibrage de la charge entre client et serveur semble
atteint avec la génération suivante :
Les architectures n-tiers

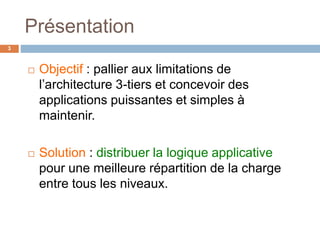

Présentation
3
 Objectif : pallier aux limitations de
l’architecture 3-tiers et concevoir des
applications puissantes et simples à
maintenir.
 Solution : distribuer la logique applicative
pour une meilleure répartition de la charge
entre tous les niveaux.

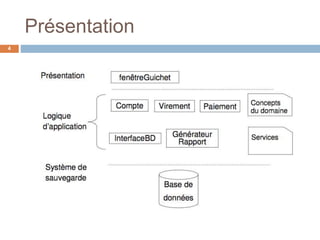

Présentation
4

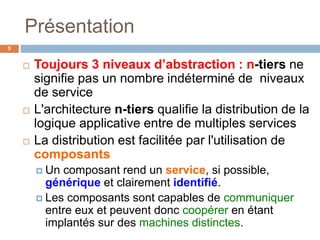

Présentation
5
 Toujours 3 niveaux d’abstraction : n-tiers ne
signifie pas un nombre indéterminé de niveaux
de service
 L'architecture n-tiers qualifie la distribution de la
logique applicative entre de multiples services
 La distribution est facilitée par l'utilisation de
composants
 Un composant rend un service, si possible,
générique et clairement identifié.
 Les composants sont capables de communiquer
entre eux et peuvent donc coopérer en étant
implantés sur des machines distinctes.

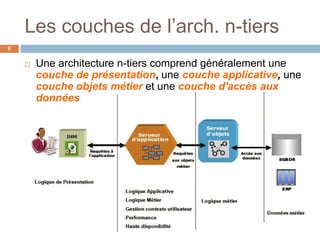

Les couches de l’arch. n-tiers
6
 Une architecture n-tiers comprend généralement une
couche de présentation, une couche applicative, une
couche objets métier et une couche d'accès aux
données

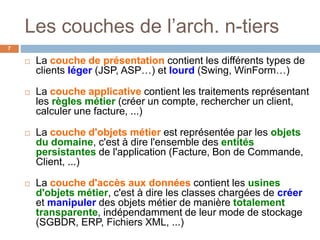

Les couches de l’arch. n-tiers
7
 La couche de présentation contient les différents types de
clients léger (JSP, ASP…) et lourd (Swing, WinForm…)
 La couche applicative contient les traitements représentant
les règles métier (créer un compte, rechercher un client,
calculer une facture, ...)
 La couche d'objets métier est représentée par les objets
du domaine, c'est à dire l'ensemble des entités
persistantes de l'application (Facture, Bon de Commande,
Client, ...)
 La couche d'accès aux données contient les usines
d'objets métier, c'est à dire les classes chargées de créer
et manipuler des objets métier de manière totalement
transparente, indépendamment de leur mode de stockage
(SGBDR, ERP, Fichiers XML, ...)

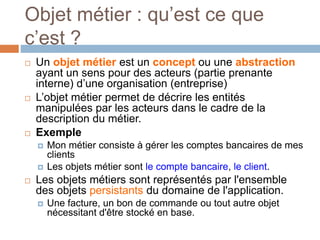

Objet métier : qu’est ce que
c’est ?
 Un objet métier est un concept ou une abstraction
ayant un sens pour des acteurs (partie prenante
interne) d’une organisation (entreprise)
 L’objet métier permet de décrire les entités
manipulées par les acteurs dans le cadre de la
description du métier.
 Exemple
 Mon métier consiste à gérer les comptes bancaires de mes
clients
 Les objets métier sont le compte bancaire, le client.
 Les objets métiers sont représentés par l'ensemble
des objets persistants du domaine de l'application.
 Une facture, un bon de commande ou tout autre objet
nécessitant d'être stocké en base.

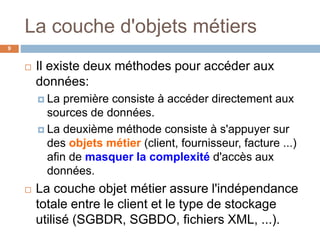

La couche d'objets métiers
9
 Il existe deux méthodes pour accéder aux
données:
 La première consiste à accéder directement aux
sources de données.
 La deuxième méthode consiste à s'appuyer sur
des objets métier (client, fournisseur, facture ...)
afin de masquer la complexité d'accès aux
données.
 La couche objet métier assure l'indépendance
totale entre le client et le type de stockage
utilisé (SGBDR, SGBDO, fichiers XML, ...).
La couche d'objets métiers
 Exemple:
 Un objet AssuréSocial possédera par exemple
une méthode débit() et une méthode crédit() qui
à chaque appel iront modifier les données dans
 une ERP (Entreprise Resource Planning),
 un système de CRM (Customer Relation Ship
Managment),
 des fichiers XML
 ou une base de données.

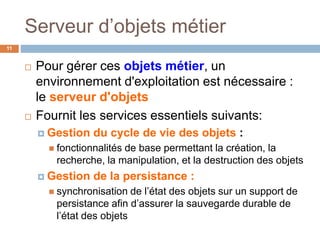

Serveur d’objets métier
11
 Pour gérer ces objets métier, un
environnement d'exploitation est nécessaire :
le serveur d'objets
 Fournit les services essentiels suivants:
 Gestion du cycle de vie des objets :
 fonctionnalités de base permettant la création, la
recherche, la manipulation, et la destruction des objets
 Gestion de la persistance :
 synchronisation de l’état des objets sur un support de
persistance afin d’assurer la sauvegarde durable de
l’état des objets
Serveur d’objets métier
 Gestion des transactions :
 permet d’assurer l’intégrité des données et de gérer la
concurrence d’accès (basé sur les propriétés ACID)
 Gestion de la montée en charge :
 mécanismes (pools d’objets, cache transactionnel, etc.…)
pour améliorer les performances des applications accédant
de manière concurrente aux objets
 Gestion de la sécurité :
 mécanismes d’authentification et de contrôle d’accès aux
objets
 définition de permissions sur les opérations de lecture, de
mise à jour, et sur les appels aux traitements métier permet
de définir des restrictions d’accès basées sur la définition de
groupes d’utilisateurs et de rôles
Serveur d’objets métier
14
 Les principaux serveurs d'objets:
 Corba de OMG
 Microsoft DCOM de .NET
 EJB (Enterprise Java Beans) de JEE

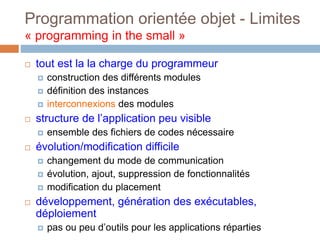

Programmation orientée objet - Limites
« programming in the small »
 tout est la la charge du programmeur
 construction des différents modules
 définition des instances
 interconnexions des modules
 structure de l’application peu visible
 ensemble des fichiers de codes nécessaire
 évolution/modification difficile
 changement du mode de communication
 évolution, ajout, suppression de fonctionnalités
 modification du placement
 développement, génération des exécutables,
déploiement
 pas ou peu d’outils pour les applications réparties

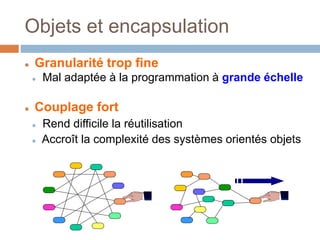

Objets et encapsulation
 Granularité trop fine
 Mal adaptée à la programmation à grande échelle
 Couplage fort
 Rend difficile la réutilisation
 Accroît la complexité des systèmes orientés objets

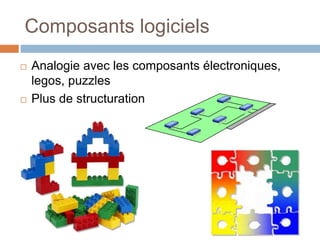

Composants logiciels
 Analogie avec les composants électroniques,
legos, puzzles
 Plus de structuration

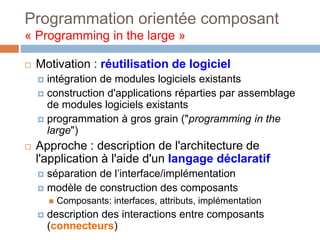

Programmation orientée composant
« Programming in the large »
 Motivation : réutilisation de logiciel
 intégration de modules logiciels existants
 construction d'applications réparties par assemblage
de modules logiciels existants
 programmation à gros grain ("programming in the
large")
 Approche : description de l'architecture de
l'application à l'aide d'un langage déclaratif
 séparation de l’interface/implémentation
 modèle de construction des composants
 Composants: interfaces, attributs, implémentation
 description des interactions entre composants
(connecteurs)

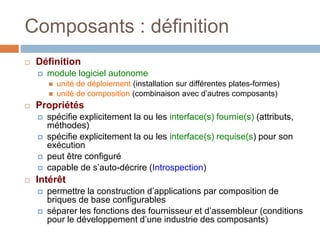

Composants : définition
 Définition
 module logiciel autonome
 unité de déploiement (installation sur différentes plates-formes)
 unité de composition (combinaison avec d’autres composants)
 Propriétés
 spécifie explicitement la ou les interface(s) fournie(s) (attributs,
méthodes)
 spécifie explicitement la ou les interface(s) requise(s) pour son
exécution
 peut être configuré
 capable de s’auto-décrire (Introspection)
 Intérêt
 permettre la construction d’applications par composition de
briques de base configurables
 séparer les fonctions des fournisseur et d’assembleur (conditions
pour le développement d’une industrie des composants)

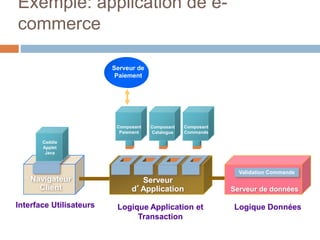

Exemple: application de e-
commerce
Interface Utilisateurs Logique Application et
Transaction
Logique Données
Serveur de
Paiement
Navigateur
Client
Caddie
Applet
Java
Serveur
d’Application
Composant
Paiement
Composant
Catalogue
Composant
Commande
Serveur de données
Validation Commande
Composant : modèle génerique
Interfaces
requises
Interfaces
fournies
Contraintes techniques
Propriétés configurables
placement, sécurité
accès transactionnel, Persistance
interfaces fournies par le système (bibliothèques,
etc.)
fournies par
d'autres composants
Méthodes, attributs
interfaces spéciales avec accès restreint

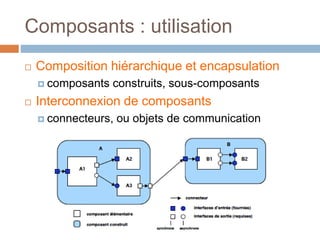

Composants : utilisation
 Composition hiérarchique et encapsulation
 composants construits, sous-composants
 Interconnexion de composants
 connecteurs, ou objets de communication

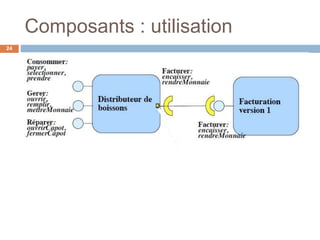

Composants : utilisation
24

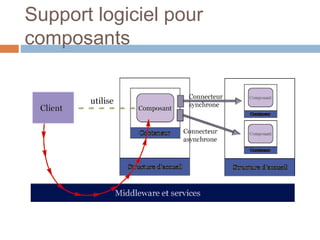

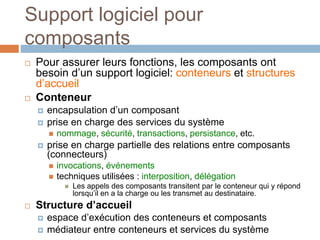

Support logiciel pour
composants
 Pour assurer leurs fonctions, les composants ont
besoin d’un support logiciel: conteneurs et structures
d’accueil
 Conteneur
 encapsulation d’un composant
 prise en charge des services du système
 nommage, sécurité, transactions, persistance, etc.
 prise en charge partielle des relations entre composants
(connecteurs)
 invocations, événements
 techniques utilisées : interposition, délégation
 Les appels des composants transitent par le conteneur qui y répond
lorsqu’il en a la charge ou les transmet au destinataire.
 Structure d’accueil
 espace d’exécution des conteneurs et composants
 médiateur entre conteneurs et services du système
Support logiciel pour
composants

Contenu connexe

Tendances

Chp2 - Vers les Architectures Orientées Services
Chp2 - Vers les Architectures Orientées ServicesChp2 - Vers les Architectures Orientées Services
Chp2 - Vers les Architectures Orientées ServicesLilia Sfaxi

Architectures orientées services
Architectures orientées servicesArchitectures orientées services
Architectures orientées servicesDonia Hammami

Mohamed youssfi support architectures logicielles distribuées basées sue les ...
Mohamed youssfi support architectures logicielles distribuées basées sue les ...Mohamed youssfi support architectures logicielles distribuées basées sue les ...
Mohamed youssfi support architectures logicielles distribuées basées sue les ...ENSET, Université Hassan II Casablanca

Architecture réparties et les services web
Architecture réparties et les services webArchitecture réparties et les services web
Architecture réparties et les services webCHOUAIB EL HACHIMI

diagramme de séquence UML
diagramme de séquence UMLdiagramme de séquence UML
diagramme de séquence UMLAmir Souissi

Chp4 - Diagramme de Séquence
Chp4 - Diagramme de SéquenceChp4 - Diagramme de Séquence
Chp4 - Diagramme de SéquenceLilia Sfaxi

Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Rapport PFE : Développement D'une application de gestion des cartes de fidéli...Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Rapport PFE : Développement D'une application de gestion des cartes de fidéli...Riadh K.

La spécification des besoins
La spécification des besoinsLa spécification des besoins
La spécification des besoinsIsmahen Traya

Les architectures client serveur
Les architectures client serveurLes architectures client serveur
Les architectures client serveurAmeni Ouertani

Application web de gestion de recrutement- Recruitement managment system
Application web de gestion de recrutement- Recruitement managment systemApplication web de gestion de recrutement- Recruitement managment system
Application web de gestion de recrutement- Recruitement managment systemSarra ERRREGUI

Chp1- Introduction aux Technologies Web et SOA
Chp1- Introduction aux Technologies Web et SOAChp1- Introduction aux Technologies Web et SOA
Chp1- Introduction aux Technologies Web et SOALilia Sfaxi

Rapport pfe Conceptionet Developpement d'une Application web et Mobile
Rapport pfe Conceptionet Developpement d'une Application web et  Mobile Rapport pfe Conceptionet Developpement d'une Application web et  Mobile
Rapport pfe Conceptionet Developpement d'une Application web et Mobile Raoua Bennasr

Conception et réalisation d'une application web et mobile de e-commerce
Conception et réalisation d'une application web et mobile de e-commerceConception et réalisation d'une application web et mobile de e-commerce
Conception et réalisation d'une application web et mobile de e-commerceAHMEDBELGHITH4

Rapport PFE : Réalisation d'une application web back-office de gestion pédago...
Rapport PFE : Réalisation d'une application web back-office de gestion pédago...Rapport PFE : Réalisation d'une application web back-office de gestion pédago...
Rapport PFE : Réalisation d'une application web back-office de gestion pédago...Anas Riahi

Architectures distribuées
Architectures distribuéesArchitectures distribuées
Architectures distribuéesFranck SIMON

Conception et Réalisation d’une Plateforme Web de Gestion des achats
Conception et Réalisation d’une Plateforme Web de Gestion des achats Conception et Réalisation d’une Plateforme Web de Gestion des achats
Conception et Réalisation d’une Plateforme Web de Gestion des achats Ayed CHOKRI

applications-reparties
applications-repartiesapplications-reparties
applications-repartiesmourad50

Présentation PFE: Système de gestion des réclamations et interventions clients
Présentation PFE: Système de gestion des réclamations et interventions clientsPrésentation PFE: Système de gestion des réclamations et interventions clients
Présentation PFE: Système de gestion des réclamations et interventions clientsMohamed Ayoub OUERTATANI

Rapport PFE Développent d'une application bancaire mobile
Rapport PFE Développent d'une application bancaire mobileRapport PFE Développent d'une application bancaire mobile
Rapport PFE Développent d'une application bancaire mobileNader Somrani


Tendances (20)

Chp2 - Vers les Architectures Orientées Services
Chp2 - Vers les Architectures Orientées ServicesChp2 - Vers les Architectures Orientées Services
Chp2 - Vers les Architectures Orientées Services

Architectures orientées services
Architectures orientées servicesArchitectures orientées services
Architectures orientées services

Mohamed youssfi support architectures logicielles distribuées basées sue les ...
Mohamed youssfi support architectures logicielles distribuées basées sue les ...Mohamed youssfi support architectures logicielles distribuées basées sue les ...
Mohamed youssfi support architectures logicielles distribuées basées sue les ...

Architecture réparties et les services web
Architecture réparties et les services webArchitecture réparties et les services web
Architecture réparties et les services web

diagramme de séquence UML
diagramme de séquence UMLdiagramme de séquence UML
diagramme de séquence UML

Chp4 - Diagramme de Séquence
Chp4 - Diagramme de SéquenceChp4 - Diagramme de Séquence
Chp4 - Diagramme de Séquence

Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Rapport PFE : Développement D'une application de gestion des cartes de fidéli...Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Rapport PFE : Développement D'une application de gestion des cartes de fidéli...

La spécification des besoins
La spécification des besoinsLa spécification des besoins
La spécification des besoins

Support Web Services SOAP et RESTful Mr YOUSSFI
Support Web Services SOAP et RESTful Mr YOUSSFISupport Web Services SOAP et RESTful Mr YOUSSFI
Support Web Services SOAP et RESTful Mr YOUSSFI

Les architectures client serveur
Les architectures client serveurLes architectures client serveur
Les architectures client serveur

Application web de gestion de recrutement- Recruitement managment system
Application web de gestion de recrutement- Recruitement managment systemApplication web de gestion de recrutement- Recruitement managment system
Application web de gestion de recrutement- Recruitement managment system

Chp1- Introduction aux Technologies Web et SOA
Chp1- Introduction aux Technologies Web et SOAChp1- Introduction aux Technologies Web et SOA
Chp1- Introduction aux Technologies Web et SOA

Rapport pfe Conceptionet Developpement d'une Application web et Mobile
Rapport pfe Conceptionet Developpement d'une Application web et  Mobile Rapport pfe Conceptionet Developpement d'une Application web et  Mobile
Rapport pfe Conceptionet Developpement d'une Application web et Mobile

Conception et réalisation d'une application web et mobile de e-commerce
Conception et réalisation d'une application web et mobile de e-commerceConception et réalisation d'une application web et mobile de e-commerce
Conception et réalisation d'une application web et mobile de e-commerce

Rapport PFE : Réalisation d'une application web back-office de gestion pédago...
Rapport PFE : Réalisation d'une application web back-office de gestion pédago...Rapport PFE : Réalisation d'une application web back-office de gestion pédago...
Rapport PFE : Réalisation d'une application web back-office de gestion pédago...

Architectures distribuées
Architectures distribuéesArchitectures distribuées
Architectures distribuées

Conception et Réalisation d’une Plateforme Web de Gestion des achats
Conception et Réalisation d’une Plateforme Web de Gestion des achats Conception et Réalisation d’une Plateforme Web de Gestion des achats
Conception et Réalisation d’une Plateforme Web de Gestion des achats

applications-reparties
applications-repartiesapplications-reparties
applications-reparties

Présentation PFE: Système de gestion des réclamations et interventions clients
Présentation PFE: Système de gestion des réclamations et interventions clientsPrésentation PFE: Système de gestion des réclamations et interventions clients
Présentation PFE: Système de gestion des réclamations et interventions clients

Rapport PFE Développent d'une application bancaire mobile
Rapport PFE Développent d'une application bancaire mobileRapport PFE Développent d'une application bancaire mobile
Rapport PFE Développent d'une application bancaire mobile


Similaire à Architectures n-tiers

SOA-Partie 2.pdf hvjhvhjvkhvhjvhvhvjhvkhv
SOA-Partie 2.pdf hvjhvhjvkhvhjvhvhvjhvkhvSOA-Partie 2.pdf hvjhvhjvkhvhjvhvhvjhvkhv
SOA-Partie 2.pdf hvjhvhjvkhvhjvhvhvjhvkhvamine17157

Marzouk architecture encouches-jee-mvc
Marzouk architecture encouches-jee-mvcMarzouk architecture encouches-jee-mvc
Marzouk architecture encouches-jee-mvcabderrahim marzouk

Les vrais enjeux de l'IA.pdf
Les vrais enjeux de l'IA.pdfLes vrais enjeux de l'IA.pdf
Les vrais enjeux de l'IA.pdfBabacarDIOP48

Supportdecoursejb3versioncompletemryoussfi 140317162653-phpapp01
Supportdecoursejb3versioncompletemryoussfi 140317162653-phpapp01Supportdecoursejb3versioncompletemryoussfi 140317162653-phpapp01
Supportdecoursejb3versioncompletemryoussfi 140317162653-phpapp01Eric Bourdet

Supportdecoursejb3versioncompletemryoussfi 140317162653-phpapp01 (1)
Supportdecoursejb3versioncompletemryoussfi 140317162653-phpapp01 (1)Supportdecoursejb3versioncompletemryoussfi 140317162653-phpapp01 (1)
Supportdecoursejb3versioncompletemryoussfi 140317162653-phpapp01 (1)Eric Bourdet

Sayeh hiba-karaa-eya-ferjani-maroua-hamzaoui-balkiss-sys-complexes
Sayeh hiba-karaa-eya-ferjani-maroua-hamzaoui-balkiss-sys-complexesSayeh hiba-karaa-eya-ferjani-maroua-hamzaoui-balkiss-sys-complexes
Sayeh hiba-karaa-eya-ferjani-maroua-hamzaoui-balkiss-sys-complexesSayehHiba1

MVVM de A à Z
MVVM de A à ZMVVM de A à Z
MVVM de A à ZMicrosoft

Introduction au Domain Driven Design
Introduction au Domain Driven DesignIntroduction au Domain Driven Design
Introduction au Domain Driven DesignDNG Consulting

Dodi_Mbuta_La création d'un web service : « Note Reminder » _ Dodi Mbuta
Dodi_Mbuta_La création d'un web service : « Note Reminder » _ Dodi MbutaDodi_Mbuta_La création d'un web service : « Note Reminder » _ Dodi Mbuta
Dodi_Mbuta_La création d'un web service : « Note Reminder » _ Dodi MbutaDaniella Mbuta

Support de cours EJB 3 version complète Par Mr Youssfi, ENSET, Université Ha...
Support de cours EJB 3 version complète Par Mr  Youssfi, ENSET, Université Ha...Support de cours EJB 3 version complète Par Mr  Youssfi, ENSET, Université Ha...
Support de cours EJB 3 version complète Par Mr Youssfi, ENSET, Université Ha...ENSET, Université Hassan II Casablanca

Introduction à Hibernate p.1
Introduction à Hibernate p.1Introduction à Hibernate p.1
Introduction à Hibernate p.1ATHMAN HAJ-HAMOU

Fondamentaux d'architecture d'une application Flex
Fondamentaux d'architecture d'une application FlexFondamentaux d'architecture d'une application Flex
Fondamentaux d'architecture d'une application Flexdavid deraedt

Fondamentaux d'architecture d'une application Flex
Fondamentaux d'architecture d'une application FlexFondamentaux d'architecture d'une application Flex
Fondamentaux d'architecture d'une application Flexdavid deraedt

Architecture mvc
Architecture mvcArchitecture mvc
Architecture mvcMadridal

cours-gratuit.com--id-1964.pdf
cours-gratuit.com--id-1964.pdfcours-gratuit.com--id-1964.pdf
cours-gratuit.com--id-1964.pdfRachida19

10-Cours de Géniel Logiciel
10-Cours de Géniel Logiciel10-Cours de Géniel Logiciel
10-Cours de Géniel Logiciellauraty3204


Similaire à Architectures n-tiers (20)

Cours architecture
Cours architectureCours architecture
Cours architecture

SOA-Partie 2.pdf hvjhvhjvkhvhjvhvhvjhvkhv
SOA-Partie 2.pdf hvjhvhjvkhvhjvhvhvjhvkhvSOA-Partie 2.pdf hvjhvhjvkhvhjvhvhvjhvkhv
SOA-Partie 2.pdf hvjhvhjvkhvhjvhvhvjhvkhv

Marzouk architecture encouches-jee-mvc
Marzouk architecture encouches-jee-mvcMarzouk architecture encouches-jee-mvc
Marzouk architecture encouches-jee-mvc

Les vrais enjeux de l'IA.pdf
Les vrais enjeux de l'IA.pdfLes vrais enjeux de l'IA.pdf
Les vrais enjeux de l'IA.pdf

Supportdecoursejb3versioncompletemryoussfi 140317162653-phpapp01
Supportdecoursejb3versioncompletemryoussfi 140317162653-phpapp01Supportdecoursejb3versioncompletemryoussfi 140317162653-phpapp01
Supportdecoursejb3versioncompletemryoussfi 140317162653-phpapp01

Supportdecoursejb3versioncompletemryoussfi 140317162653-phpapp01 (1)
Supportdecoursejb3versioncompletemryoussfi 140317162653-phpapp01 (1)Supportdecoursejb3versioncompletemryoussfi 140317162653-phpapp01 (1)
Supportdecoursejb3versioncompletemryoussfi 140317162653-phpapp01 (1)

Sayeh hiba-karaa-eya-ferjani-maroua-hamzaoui-balkiss-sys-complexes
Sayeh hiba-karaa-eya-ferjani-maroua-hamzaoui-balkiss-sys-complexesSayeh hiba-karaa-eya-ferjani-maroua-hamzaoui-balkiss-sys-complexes
Sayeh hiba-karaa-eya-ferjani-maroua-hamzaoui-balkiss-sys-complexes

MVVM de A à Z
MVVM de A à ZMVVM de A à Z
MVVM de A à Z

Introduction au Domain Driven Design
Introduction au Domain Driven DesignIntroduction au Domain Driven Design
Introduction au Domain Driven Design

Dodi_Mbuta_La création d'un web service : « Note Reminder » _ Dodi Mbuta
Dodi_Mbuta_La création d'un web service : « Note Reminder » _ Dodi MbutaDodi_Mbuta_La création d'un web service : « Note Reminder » _ Dodi Mbuta
Dodi_Mbuta_La création d'un web service : « Note Reminder » _ Dodi Mbuta

Poo
PooPoo
Poo

Support de cours EJB 3 version complète Par Mr Youssfi, ENSET, Université Ha...
Support de cours EJB 3 version complète Par Mr  Youssfi, ENSET, Université Ha...Support de cours EJB 3 version complète Par Mr  Youssfi, ENSET, Université Ha...
Support de cours EJB 3 version complète Par Mr Youssfi, ENSET, Université Ha...

Introduction à Hibernate p.1
Introduction à Hibernate p.1Introduction à Hibernate p.1
Introduction à Hibernate p.1

Architecture .net
Architecture  .netArchitecture  .net
Architecture .net

Fondamentaux d'architecture d'une application Flex
Fondamentaux d'architecture d'une application FlexFondamentaux d'architecture d'une application Flex
Fondamentaux d'architecture d'une application Flex

Fondamentaux d'architecture d'une application Flex
Fondamentaux d'architecture d'une application FlexFondamentaux d'architecture d'une application Flex
Fondamentaux d'architecture d'une application Flex

La plateforme JEE
La plateforme JEELa plateforme JEE
La plateforme JEE

Architecture mvc
Architecture mvcArchitecture mvc
Architecture mvc

cours-gratuit.com--id-1964.pdf
cours-gratuit.com--id-1964.pdfcours-gratuit.com--id-1964.pdf
cours-gratuit.com--id-1964.pdf

10-Cours de Géniel Logiciel
10-Cours de Géniel Logiciel10-Cours de Géniel Logiciel
10-Cours de Géniel Logiciel


Plus de Heithem Abbes

Plus de Heithem Abbes (7)

Cloud computing
Cloud computingCloud computing
Cloud computing

Java Server Faces (JSF)
Java Server Faces (JSF)Java Server Faces (JSF)
Java Server Faces (JSF)

Entreprise Java Beans (EJB)
Entreprise Java Beans (EJB)Entreprise Java Beans (EJB)
Entreprise Java Beans (EJB)

Servlets et JSP
Servlets et JSPServlets et JSP
Servlets et JSP

Java RMI
Java RMIJava RMI
Java RMI

Appels de procédures distants (RPC)
Appels de procédures distants (RPC)Appels de procédures distants (RPC)
Appels de procédures distants (RPC)

Sockets
SocketsSockets
Sockets


Dernier

Exemple de grille d'audit 5S, check liste Audit
Exemple de grille d'audit 5S, check liste AuditExemple de grille d'audit 5S, check liste Audit
Exemple de grille d'audit 5S, check liste Audittechwinconsulting

Un petit coin etwinning- Au fil des cultures urbaines
Un petit coin  etwinning- Au fil des cultures urbainesUn petit coin  etwinning- Au fil des cultures urbaines
Un petit coin etwinning- Au fil des cultures urbainesSocratis Vasiopoulos

Réunion des directeurs de Jonzac - 15 mai 2024
Réunion des directeurs de Jonzac - 15 mai 2024Réunion des directeurs de Jonzac - 15 mai 2024
Réunion des directeurs de Jonzac - 15 mai 2024IEN_Jonzac

PowerPoint-de-Soutenance-de-TFE-infirmier.pdf
PowerPoint-de-Soutenance-de-TFE-infirmier.pdfPowerPoint-de-Soutenance-de-TFE-infirmier.pdf
PowerPoint-de-Soutenance-de-TFE-infirmier.pdfDafWafia

rapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdfrapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdfOssamaLachheb

Nathanaëlle Herbelin.pptx Peintre française
Nathanaëlle Herbelin.pptx Peintre françaiseNathanaëlle Herbelin.pptx Peintre française
Nathanaëlle Herbelin.pptx Peintre françaiseTxaruka

GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptx
GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptxGHASSOUB _Seance 4_ measurement and evaluation in education_-.pptx
GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptxAbderrahim GHASSOUB

Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"ArchivesdeLyon

Quitter la nuit. pptx
Quitter        la             nuit.   pptxQuitter        la             nuit.   pptx
Quitter la nuit. pptxTxaruka

Texte avec différentes critiques positives, négatives ou mitigées
Texte avec différentes critiques positives, négatives ou mitigéesTexte avec différentes critiques positives, négatives ou mitigées
Texte avec différentes critiques positives, négatives ou mitigéesLeBaobabBleu1

Àma Gloria.pptx Un film tourné au Cap Vert et en France
Àma Gloria.pptx   Un film tourné au Cap Vert et en FranceÀma Gloria.pptx   Un film tourné au Cap Vert et en France
Àma Gloria.pptx Un film tourné au Cap Vert et en FranceTxaruka

Quitter la nuit. pptx
Quitter          la        nuit.    pptxQuitter          la        nuit.    pptx
Quitter la nuit. pptxTxaruka

GHASSOUB _Seance 3_ measurement and evaluation in education.pptx
GHASSOUB _Seance 3_ measurement and evaluation in education.pptxGHASSOUB _Seance 3_ measurement and evaluation in education.pptx
GHASSOUB _Seance 3_ measurement and evaluation in education.pptxAbderrahim GHASSOUB

Fiche de vocabulaire pour faire une appréciation
Fiche de vocabulaire pour faire une appréciationFiche de vocabulaire pour faire une appréciation
Fiche de vocabulaire pour faire une appréciationLeBaobabBleu1


Dernier (14)

Exemple de grille d'audit 5S, check liste Audit
Exemple de grille d'audit 5S, check liste AuditExemple de grille d'audit 5S, check liste Audit
Exemple de grille d'audit 5S, check liste Audit

Un petit coin etwinning- Au fil des cultures urbaines
Un petit coin  etwinning- Au fil des cultures urbainesUn petit coin  etwinning- Au fil des cultures urbaines
Un petit coin etwinning- Au fil des cultures urbaines

Réunion des directeurs de Jonzac - 15 mai 2024
Réunion des directeurs de Jonzac - 15 mai 2024Réunion des directeurs de Jonzac - 15 mai 2024
Réunion des directeurs de Jonzac - 15 mai 2024

PowerPoint-de-Soutenance-de-TFE-infirmier.pdf
PowerPoint-de-Soutenance-de-TFE-infirmier.pdfPowerPoint-de-Soutenance-de-TFE-infirmier.pdf
PowerPoint-de-Soutenance-de-TFE-infirmier.pdf

rapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdfrapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdf

Nathanaëlle Herbelin.pptx Peintre française
Nathanaëlle Herbelin.pptx Peintre françaiseNathanaëlle Herbelin.pptx Peintre française
Nathanaëlle Herbelin.pptx Peintre française

GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptx
GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptxGHASSOUB _Seance 4_ measurement and evaluation in education_-.pptx
GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptx

Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"

Quitter la nuit. pptx
Quitter        la             nuit.   pptxQuitter        la             nuit.   pptx
Quitter la nuit. pptx

Texte avec différentes critiques positives, négatives ou mitigées
Texte avec différentes critiques positives, négatives ou mitigéesTexte avec différentes critiques positives, négatives ou mitigées
Texte avec différentes critiques positives, négatives ou mitigées

Àma Gloria.pptx Un film tourné au Cap Vert et en France
Àma Gloria.pptx   Un film tourné au Cap Vert et en FranceÀma Gloria.pptx   Un film tourné au Cap Vert et en France
Àma Gloria.pptx Un film tourné au Cap Vert et en France

Quitter la nuit. pptx
Quitter          la        nuit.    pptxQuitter          la        nuit.    pptx
Quitter la nuit. pptx

GHASSOUB _Seance 3_ measurement and evaluation in education.pptx
GHASSOUB _Seance 3_ measurement and evaluation in education.pptxGHASSOUB _Seance 3_ measurement and evaluation in education.pptx
GHASSOUB _Seance 3_ measurement and evaluation in education.pptx

Fiche de vocabulaire pour faire une appréciation
Fiche de vocabulaire pour faire une appréciationFiche de vocabulaire pour faire une appréciation
Fiche de vocabulaire pour faire une appréciation


Architectures n-tiers

  • 2. Synthèse 2  Avantages  Déploiement immédiat  Evolutions transparentes pour l'utilisateur  Caractéristiques du poste client libres  Limites  Le serveur d’application réalise la majorité des traitements  Problème de gestion de la montée en charge rappelant l'époque des mainframes  le client est soulagé, mais le serveur est fortement sollicité L’équilibrage de la charge entre client et serveur semble atteint avec la génération suivante : Les architectures n-tiers
  • 3. Présentation 3  Objectif : pallier aux limitations de l’architecture 3-tiers et concevoir des applications puissantes et simples à maintenir.  Solution : distribuer la logique applicative pour une meilleure répartition de la charge entre tous les niveaux.
  • 5. Présentation 5  Toujours 3 niveaux d’abstraction : n-tiers ne signifie pas un nombre indéterminé de niveaux de service  L'architecture n-tiers qualifie la distribution de la logique applicative entre de multiples services  La distribution est facilitée par l'utilisation de composants  Un composant rend un service, si possible, générique et clairement identifié.  Les composants sont capables de communiquer entre eux et peuvent donc coopérer en étant implantés sur des machines distinctes.
  • 6. Les couches de l’arch. n-tiers 6  Une architecture n-tiers comprend généralement une couche de présentation, une couche applicative, une couche objets métier et une couche d'accès aux données
  • 7. Les couches de l’arch. n-tiers 7  La couche de présentation contient les différents types de clients léger (JSP, ASP…) et lourd (Swing, WinForm…)  La couche applicative contient les traitements représentant les règles métier (créer un compte, rechercher un client, calculer une facture, ...)  La couche d'objets métier est représentée par les objets du domaine, c'est à dire l'ensemble des entités persistantes de l'application (Facture, Bon de Commande, Client, ...)  La couche d'accès aux données contient les usines d'objets métier, c'est à dire les classes chargées de créer et manipuler des objets métier de manière totalement transparente, indépendamment de leur mode de stockage (SGBDR, ERP, Fichiers XML, ...)
  • 8. Objet métier : qu’est ce que c’est ?  Un objet métier est un concept ou une abstraction ayant un sens pour des acteurs (partie prenante interne) d’une organisation (entreprise)  L’objet métier permet de décrire les entités manipulées par les acteurs dans le cadre de la description du métier.  Exemple  Mon métier consiste à gérer les comptes bancaires de mes clients  Les objets métier sont le compte bancaire, le client.  Les objets métiers sont représentés par l'ensemble des objets persistants du domaine de l'application.  Une facture, un bon de commande ou tout autre objet nécessitant d'être stocké en base.
  • 9. La couche d'objets métiers 9  Il existe deux méthodes pour accéder aux données:  La première consiste à accéder directement aux sources de données.  La deuxième méthode consiste à s'appuyer sur des objets métier (client, fournisseur, facture ...) afin de masquer la complexité d'accès aux données.  La couche objet métier assure l'indépendance totale entre le client et le type de stockage utilisé (SGBDR, SGBDO, fichiers XML, ...).
  • 10. La couche d'objets métiers  Exemple:  Un objet AssuréSocial possédera par exemple une méthode débit() et une méthode crédit() qui à chaque appel iront modifier les données dans  une ERP (Entreprise Resource Planning),  un système de CRM (Customer Relation Ship Managment),  des fichiers XML  ou une base de données.
  • 11. Serveur d’objets métier 11  Pour gérer ces objets métier, un environnement d'exploitation est nécessaire : le serveur d'objets  Fournit les services essentiels suivants:  Gestion du cycle de vie des objets :  fonctionnalités de base permettant la création, la recherche, la manipulation, et la destruction des objets  Gestion de la persistance :  synchronisation de l’état des objets sur un support de persistance afin d’assurer la sauvegarde durable de l’état des objets
  • 12. Serveur d’objets métier  Gestion des transactions :  permet d’assurer l’intégrité des données et de gérer la concurrence d’accès (basé sur les propriétés ACID)  Gestion de la montée en charge :  mécanismes (pools d’objets, cache transactionnel, etc.…) pour améliorer les performances des applications accédant de manière concurrente aux objets  Gestion de la sécurité :  mécanismes d’authentification et de contrôle d’accès aux objets  définition de permissions sur les opérations de lecture, de mise à jour, et sur les appels aux traitements métier permet de définir des restrictions d’accès basées sur la définition de groupes d’utilisateurs et de rôles
  • 13. Serveur d’objets métier 14  Les principaux serveurs d'objets:  Corba de OMG  Microsoft DCOM de .NET  EJB (Enterprise Java Beans) de JEE
  • 14. Programmation orientée objet - Limites « programming in the small »  tout est la la charge du programmeur  construction des différents modules  définition des instances  interconnexions des modules  structure de l’application peu visible  ensemble des fichiers de codes nécessaire  évolution/modification difficile  changement du mode de communication  évolution, ajout, suppression de fonctionnalités  modification du placement  développement, génération des exécutables, déploiement  pas ou peu d’outils pour les applications réparties
  • 15. Objets et encapsulation  Granularité trop fine  Mal adaptée à la programmation à grande échelle  Couplage fort  Rend difficile la réutilisation  Accroît la complexité des systèmes orientés objets
  • 16. Composants logiciels  Analogie avec les composants électroniques, legos, puzzles  Plus de structuration
  • 17. Programmation orientée composant « Programming in the large »  Motivation : réutilisation de logiciel  intégration de modules logiciels existants  construction d'applications réparties par assemblage de modules logiciels existants  programmation à gros grain ("programming in the large")  Approche : description de l'architecture de l'application à l'aide d'un langage déclaratif  séparation de l’interface/implémentation  modèle de construction des composants  Composants: interfaces, attributs, implémentation  description des interactions entre composants (connecteurs)
  • 18. Composants : définition  Définition  module logiciel autonome  unité de déploiement (installation sur différentes plates-formes)  unité de composition (combinaison avec d’autres composants)  Propriétés  spécifie explicitement la ou les interface(s) fournie(s) (attributs, méthodes)  spécifie explicitement la ou les interface(s) requise(s) pour son exécution  peut être configuré  capable de s’auto-décrire (Introspection)  Intérêt  permettre la construction d’applications par composition de briques de base configurables  séparer les fonctions des fournisseur et d’assembleur (conditions pour le développement d’une industrie des composants)
  • 19. Exemple: application de e- commerce Interface Utilisateurs Logique Application et Transaction Logique Données Serveur de Paiement Navigateur Client Caddie Applet Java Serveur d’Application Composant Paiement Composant Catalogue Composant Commande Serveur de données Validation Commande
  • 20. Composant : modèle génerique Interfaces requises Interfaces fournies Contraintes techniques Propriétés configurables placement, sécurité accès transactionnel, Persistance interfaces fournies par le système (bibliothèques, etc.) fournies par d'autres composants Méthodes, attributs interfaces spéciales avec accès restreint
  • 21. Composants : utilisation  Composition hiérarchique et encapsulation  composants construits, sous-composants  Interconnexion de composants  connecteurs, ou objets de communication
  • 23. Support logiciel pour composants  Pour assurer leurs fonctions, les composants ont besoin d’un support logiciel: conteneurs et structures d’accueil  Conteneur  encapsulation d’un composant  prise en charge des services du système  nommage, sécurité, transactions, persistance, etc.  prise en charge partielle des relations entre composants (connecteurs)  invocations, événements  techniques utilisées : interposition, délégation  Les appels des composants transitent par le conteneur qui y répond lorsqu’il en a la charge ou les transmet au destinataire.  Structure d’accueil  espace d’exécution des conteneurs et composants  médiateur entre conteneurs et services du système

Notes de l'éditeur

  1. Les contraintes semblent inversées par rapport à celles rencontrées avec les architectures deux tiers : le client est soulagé, mais le serveur est fortement sollicité. Le phénoméne fait penser à un retour de balancier. et il est difficile de répartir la charge entre client et serveur
  2. C ambigu
  3. La distribution des services applicatifs facilite aussi l'intégration de l’existant (EAI : Entreprise Application Integration) dans les nouvelles applications.
  4. Une facture, un bon de commande ou tout autre objet nécessitant d'être stocké en base.. Cette couche assure l'indépendance totale entre le client et le type de stockage utilisé (SGBDR, SGBDO, fichiers XML, ...). Le client doit posséder uniquement une vue sur un objet avec l'ensemble de ces attributs et non un éventuel curseur (ResultSet et RecordSet) pointant vers une ligne d'une quelconque base. Cette couche est en étroite collaboration avec la couche de persistance qui assure la création des objets métier de manière totalement transparente.
  5. ERP: Progiciel (Produit + logiciel) (produit sur mesure)Progiciel de gestion intégré (PGI) (en anglais Enterprise Resource Planning ou ERP) est, selon le grand dictionnaire terminologique, un « logiciel qui permet de gérer l'ensemble des processus opérationnels d'une entreprise, en intégrant l'ensemble des fonctions de cette dernière comme la gestion des ressources humaines, la gestion comptable,financière, mais aussi la vente, la distribution, l'approvisionnement, le commerce électronique. »
  6. CRM :
  7. De cette façon, la durée de vie des objets n’est pas limitée à la durée de vie d’une session applicative. synchronisation de l’état des objets sur un support de persistance (base de données), afin d’assurer la sauvegarde durable de l’état des objets.
  8. non seulement de mieux gérer la montée en charge en autorisant la répartition des requêtes des applications clientes sur plusieurs machines, mais également
  9. Il faut commencer la partie JEE avec une bonne introduction sur la programmation par composant
  10. Animer cette figure
  11. Structure et architecture de l’application peu visibles Interactions entre objets enfouies dans le code Évolution / modification difficile Recherche des bouts de code impliqués source d’erreur Gestion de la consistance d’un changement délicate
  12. J’aurais besoin de parler de composants qui sont jusqu’à mnt non définis ??? Je pense qu’il faut précéder ce diapo par une explication de qu’est ce qu’un composant ! description de variables d'environnement (placement, regroupement, sécurité, etc.)
  13. l’introspection: fonctions pour découvrir les fonctions et les connecteurs des composants (structure) Peut etre qu’il faut enrichir cette partie qui parle sur l’introspection et la reflexion (reflexivité en donnnant des exemples)
  14. Animer la figure
  15. Structures d’accueil : Elles servent de médiateur entre les conteneurs et les services systèmes (sandbox). Certaines peuvent prendre en charge le téléchargement de code additionnel (navigateur web…). La Java Virtual Machine est la structure d’accueil d’une application J2EE.
  16. - Il faut bien comprendre : Intropection, Serialisation, EJB 3 vs EJB2… Un conteneur doit être généré automatiquement !!! Tu peux enrichir cette partie en mettant d’autres concepts sur les composants (cycle de vie, structure d’un conteneur, controleur…)
