1. JSF (JAVA SERVER
FACES)

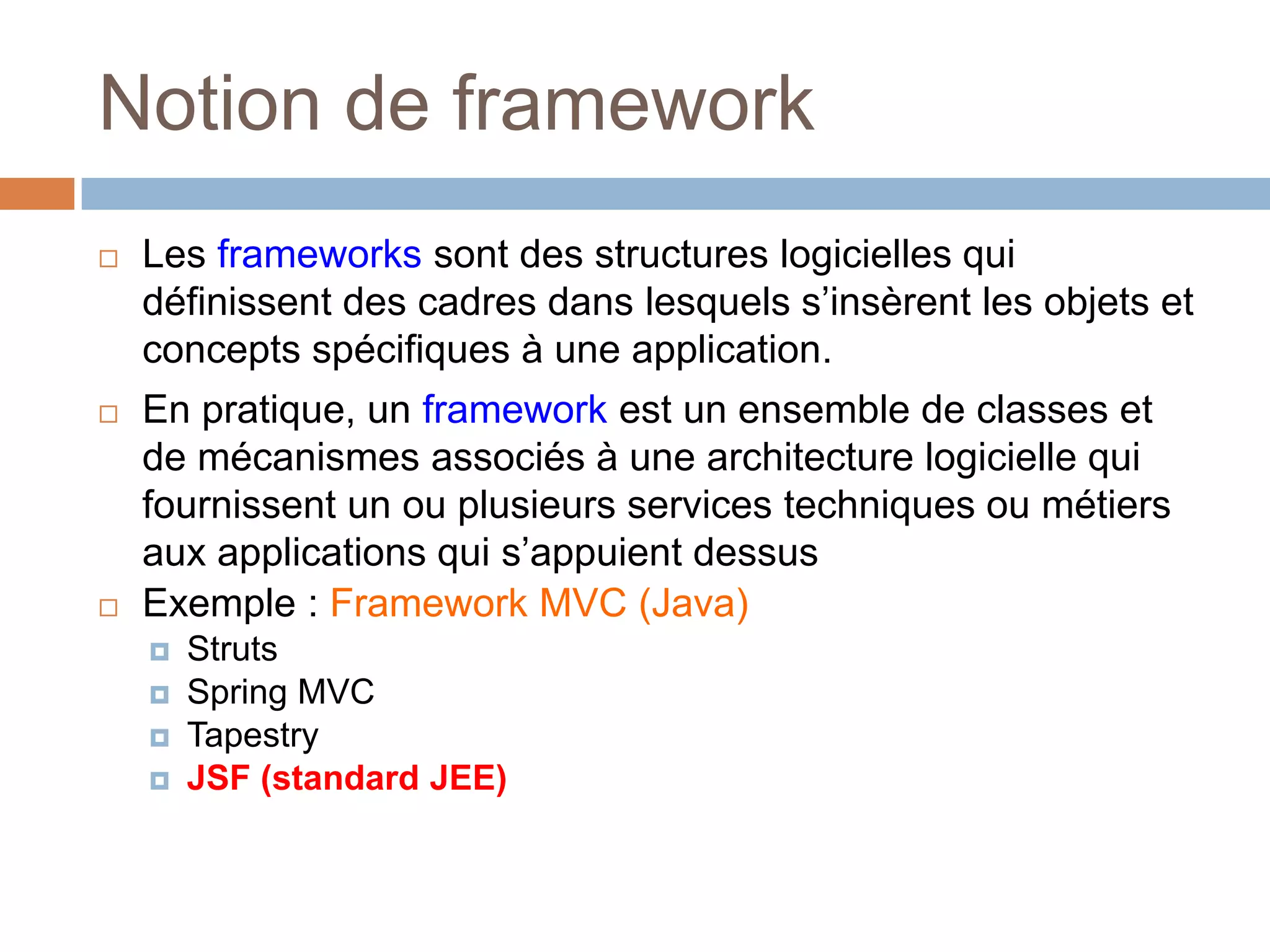

2. Notion de framework
 Les frameworks sont des structures logicielles qui
définissent des cadres dans lesquels s’insèrent les objets et
concepts spécifiques à une application.
 En pratique, un framework est un ensemble de classes et
de mécanismes associés à une architecture logicielle qui
fournissent un ou plusieurs services techniques ou métiers
aux applications qui s’appuient dessus
 Exemple : Framework MVC (Java)
 Struts
 Spring MVC
 Tapestry
 JSF (standard JEE)

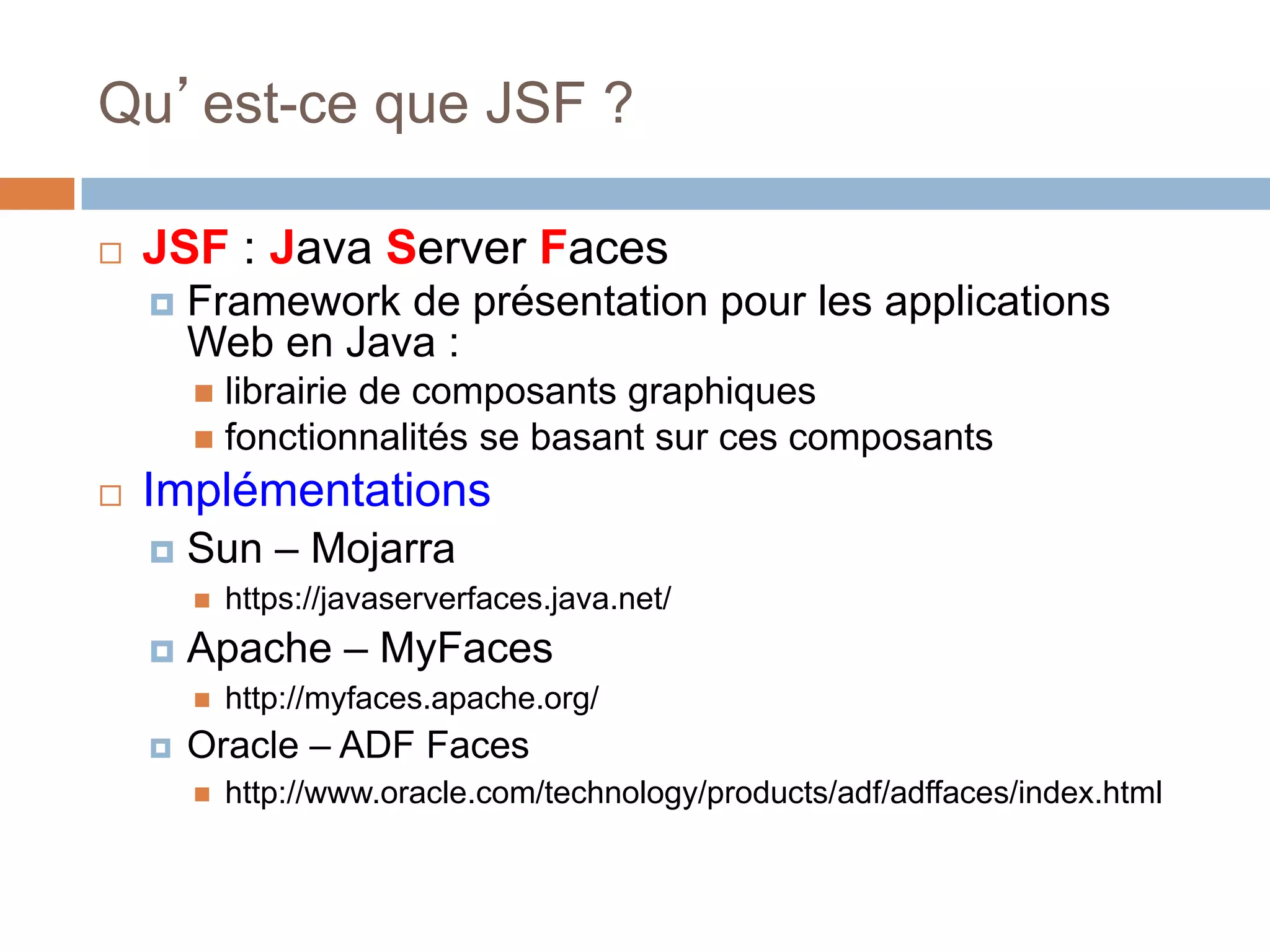

3. Qu’est-ce que JSF ?
 JSF : Java Server Faces
 Framework de présentation pour les applications
Web en Java :
 librairie de composants graphiques
 fonctionnalités se basant sur ces composants
 Implémentations
 Sun – Mojarra
 https://javaserverfaces.java.net/
 Apache – MyFaces
 http://myfaces.apache.org/
 Oracle – ADF Faces
 http://www.oracle.com/technology/products/adf/adffaces/index.html

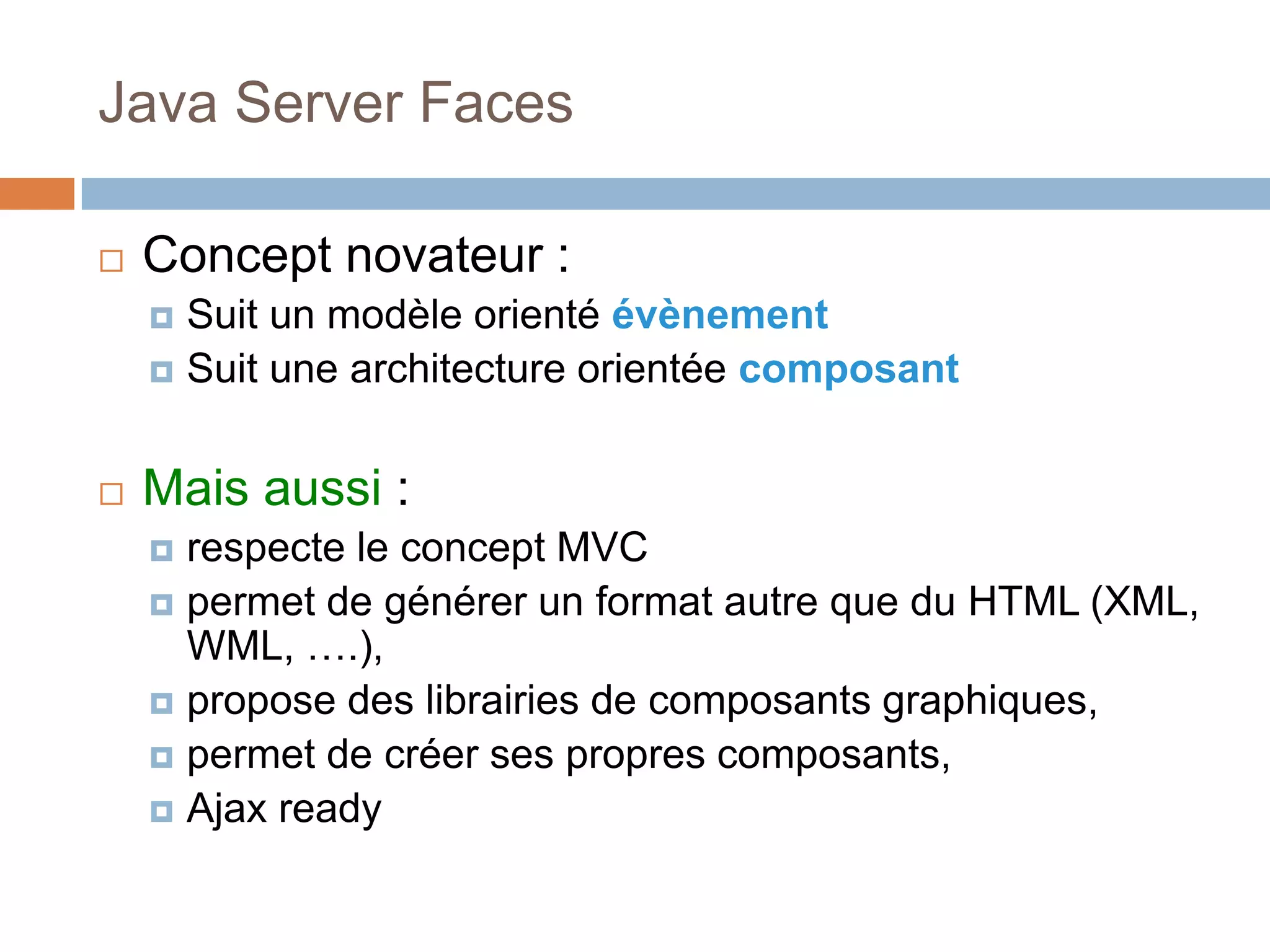

4. Java Server Faces
 Concept novateur :
 Suit un modèle orienté évènement
 Suit une architecture orientée composant
 Mais aussi :
 respecte le concept MVC
 permet de générer un format autre que du HTML (XML,
WML, ….),
 propose des librairies de composants graphiques,
 permet de créer ses propres composants,
 Ajax ready

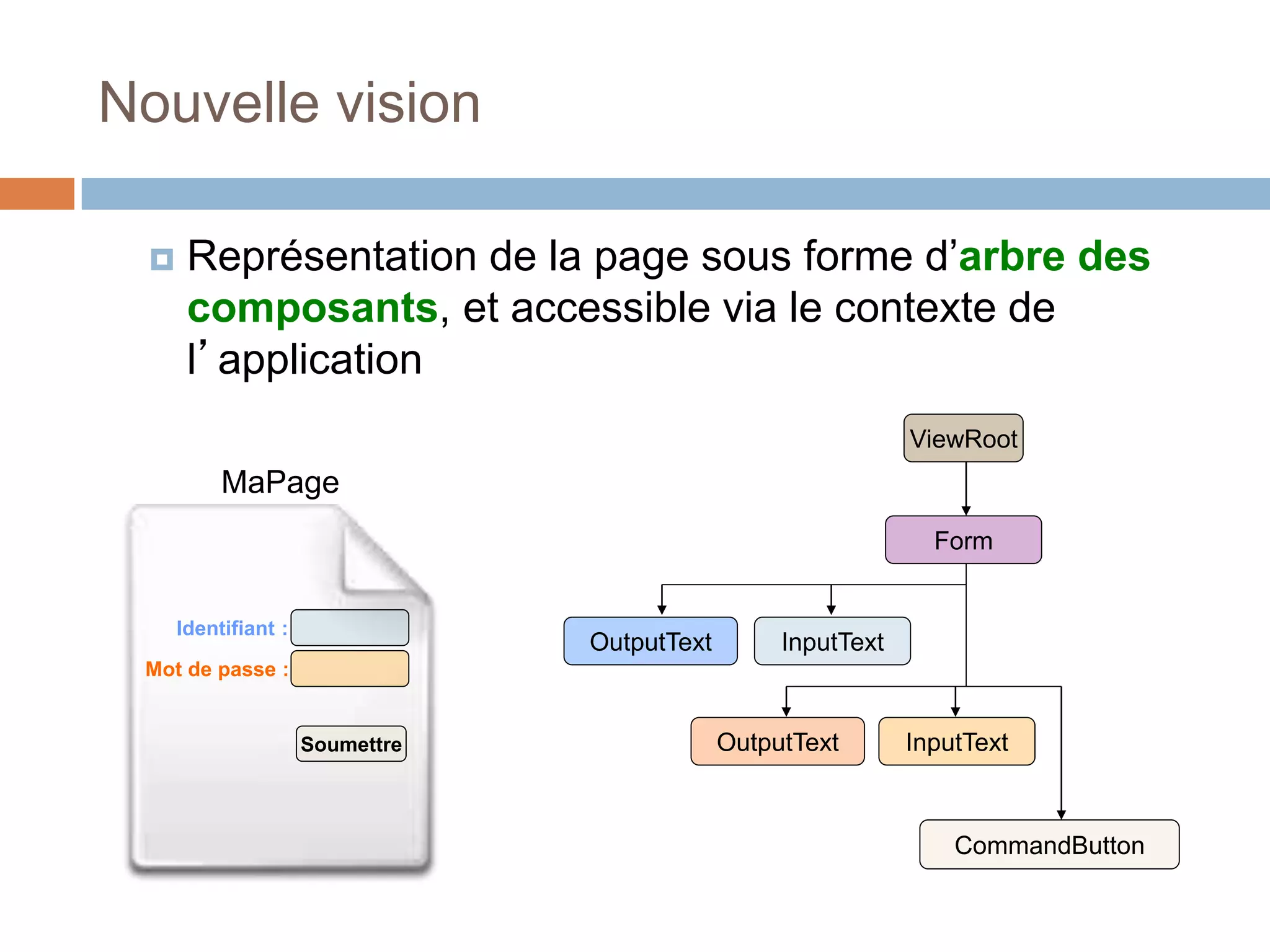

5. Nouvelle vision
 Représentation de la page sous forme d’arbre des
composants, et accessible via le contexte de
l’application
MaPage
Mot de passe :
Identifiant :
Soumettre
ViewRoot
Form
InputText
InputText
CommandButton
OutputText
OutputText

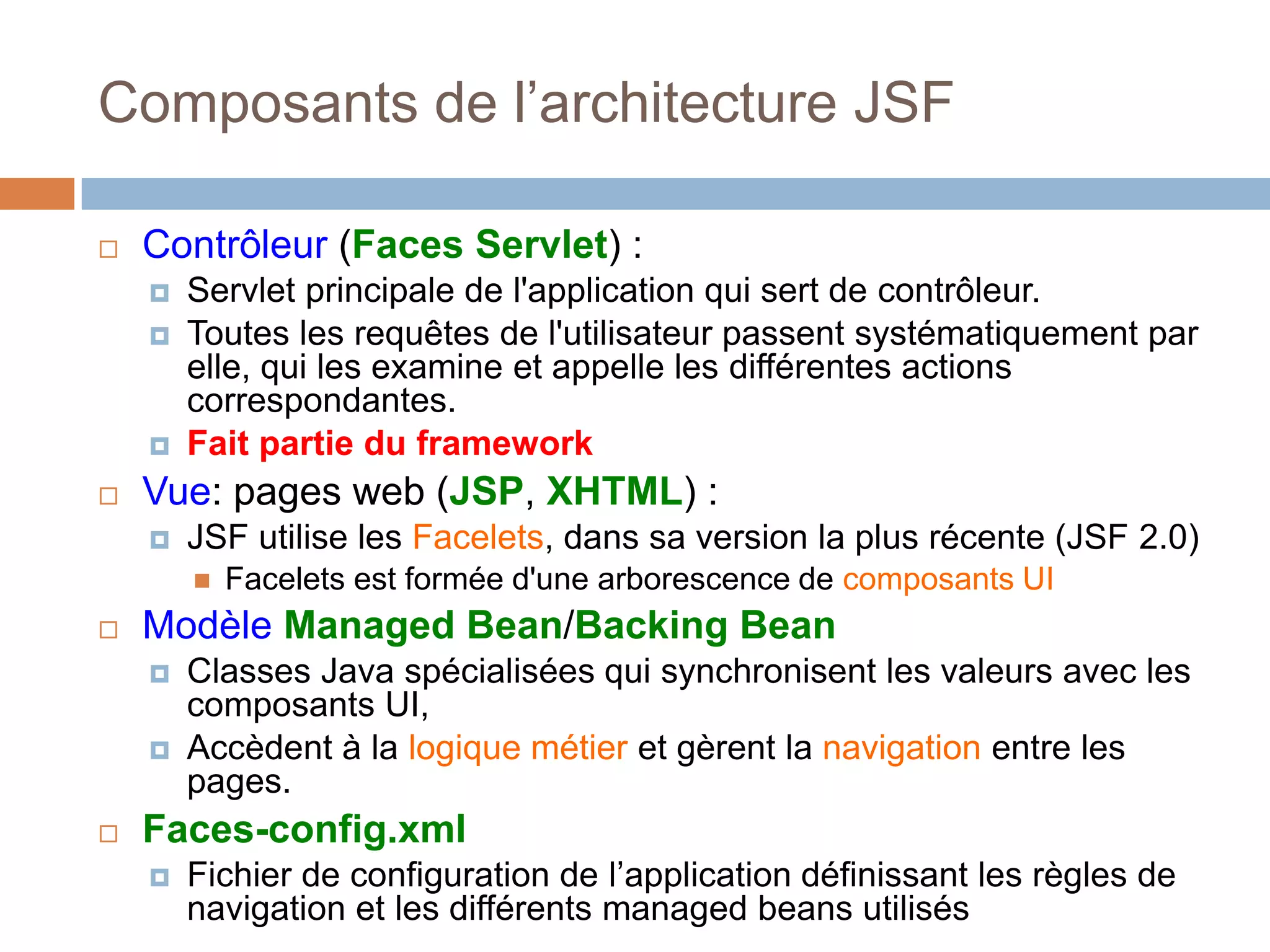

6. Composants de l’architecture JSF
 Contrôleur (Faces Servlet) :
 Servlet principale de l'application qui sert de contrôleur.
 Toutes les requêtes de l'utilisateur passent systématiquement par
elle, qui les examine et appelle les différentes actions
correspondantes.
 Fait partie du framework
 Vue: pages web (JSP, XHTML) :
 JSF utilise les Facelets, dans sa version la plus récente (JSF 2.0)
 Facelets est formée d'une arborescence de composants UI
 Modèle Managed Bean/Backing Bean
 Classes Java spécialisées qui synchronisent les valeurs avec les
composants UI,
 Accèdent à la logique métier et gèrent la navigation entre les
pages.
 Faces-config.xml
 Fichier de configuration de l’application définissant les règles de
navigation et les différents managed beans utilisés

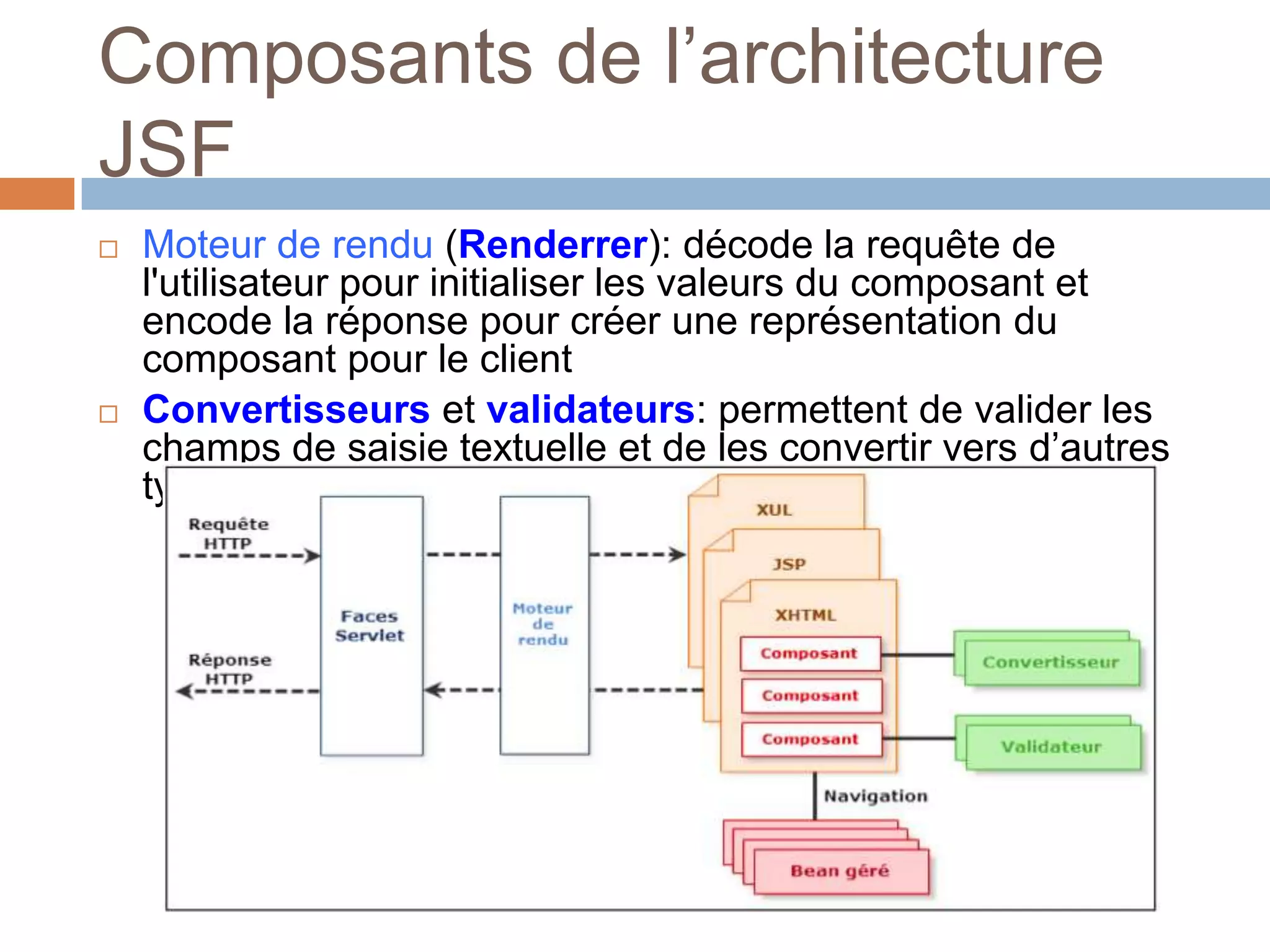

7. Composants de l’architecture
JSF
 Moteur de rendu (Renderrer): décode la requête de
l'utilisateur pour initialiser les valeurs du composant et
encode la réponse pour créer une représentation du
composant pour le client
 Convertisseurs et validateurs: permettent de valider les
champs de saisie textuelle et de les convertir vers d’autres
types d’objets

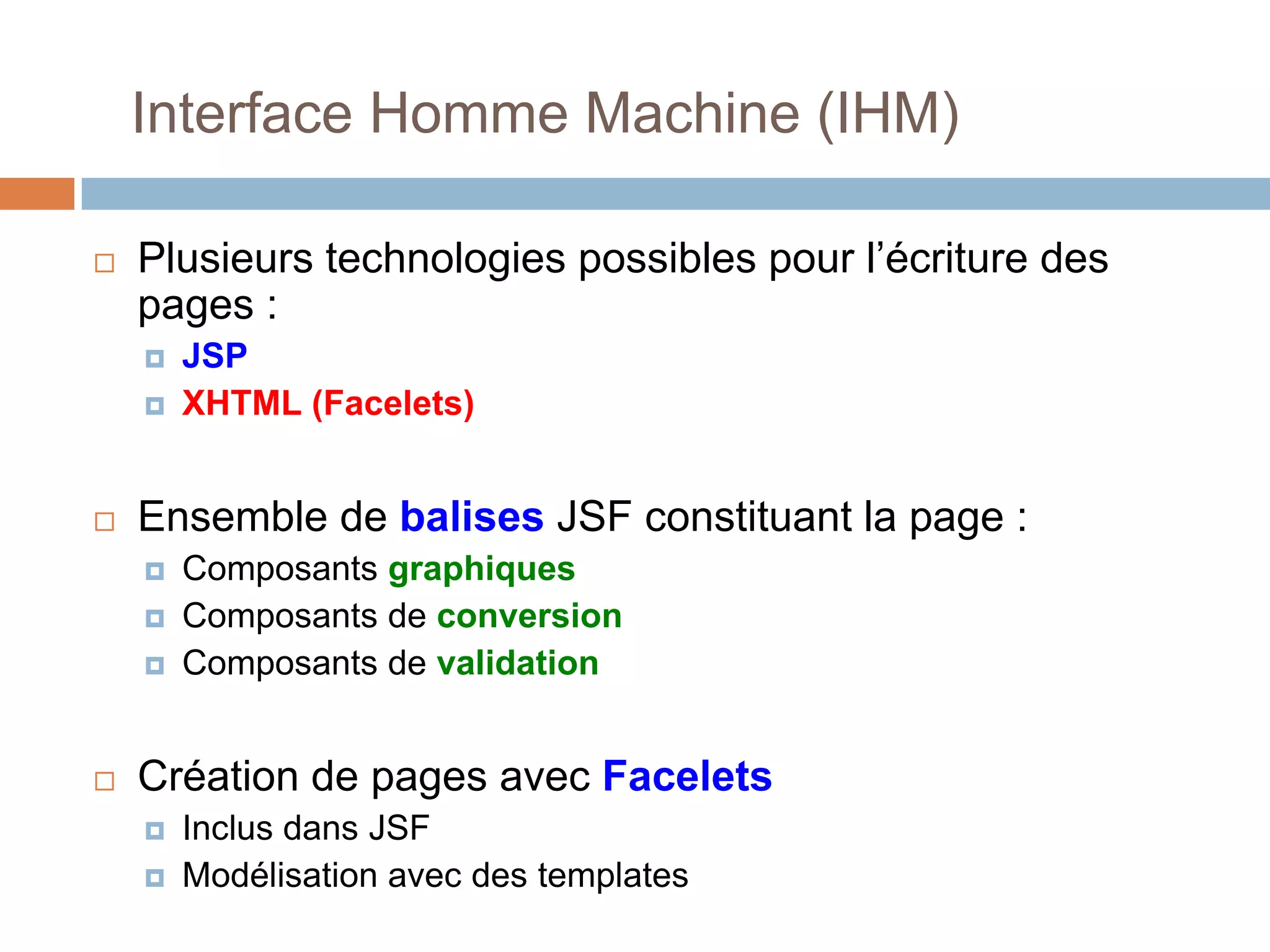

8. Interface Homme Machine (IHM)
 Plusieurs technologies possibles pour l’écriture des
pages :
 JSP
 XHTML (Facelets)
 Ensemble de balises JSF constituant la page :
 Composants graphiques
 Composants de conversion
 Composants de validation
 Création de pages avec Facelets
 Inclus dans JSF
 Modélisation avec des templates

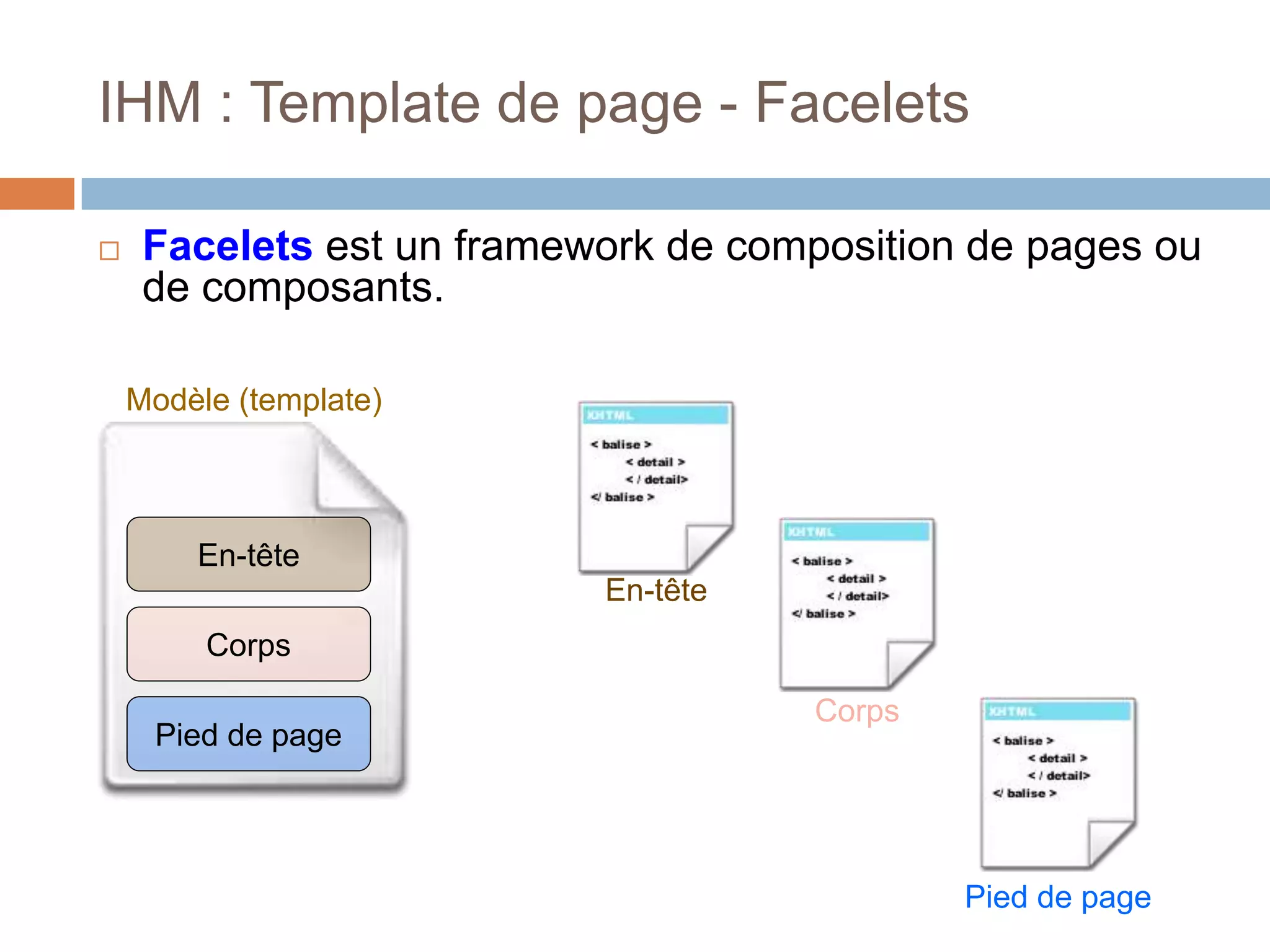

9. Modèle (template)
IHM : Template de page - Facelets
 Facelets est un framework de composition de pages ou
de composants.
En-tête
Corps
Pied de page
En-tête
Pied de page
Corps

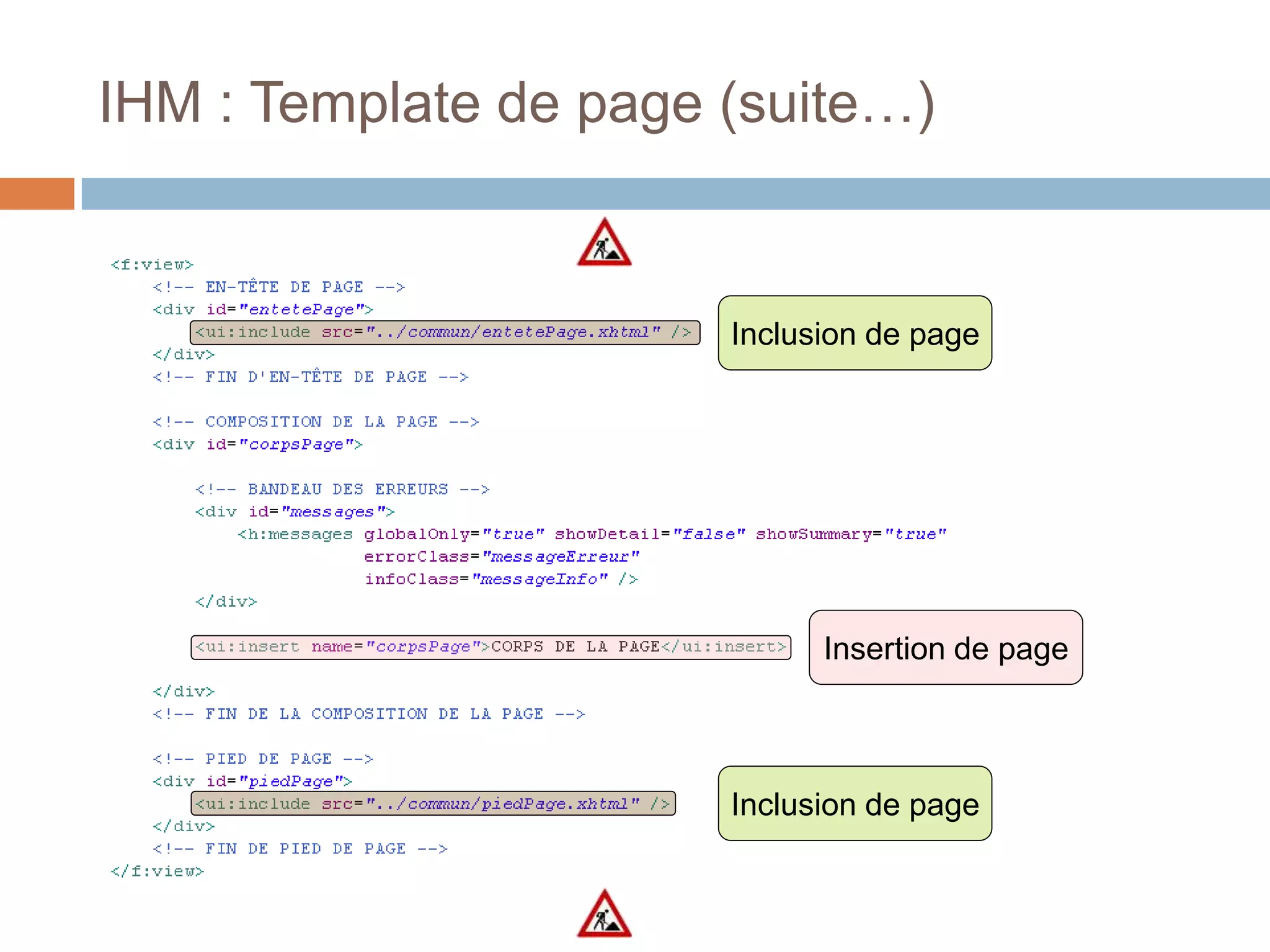

10. IHM : Template de page (suite…)
Inclusion de page
Inclusion de page
Insertion de page

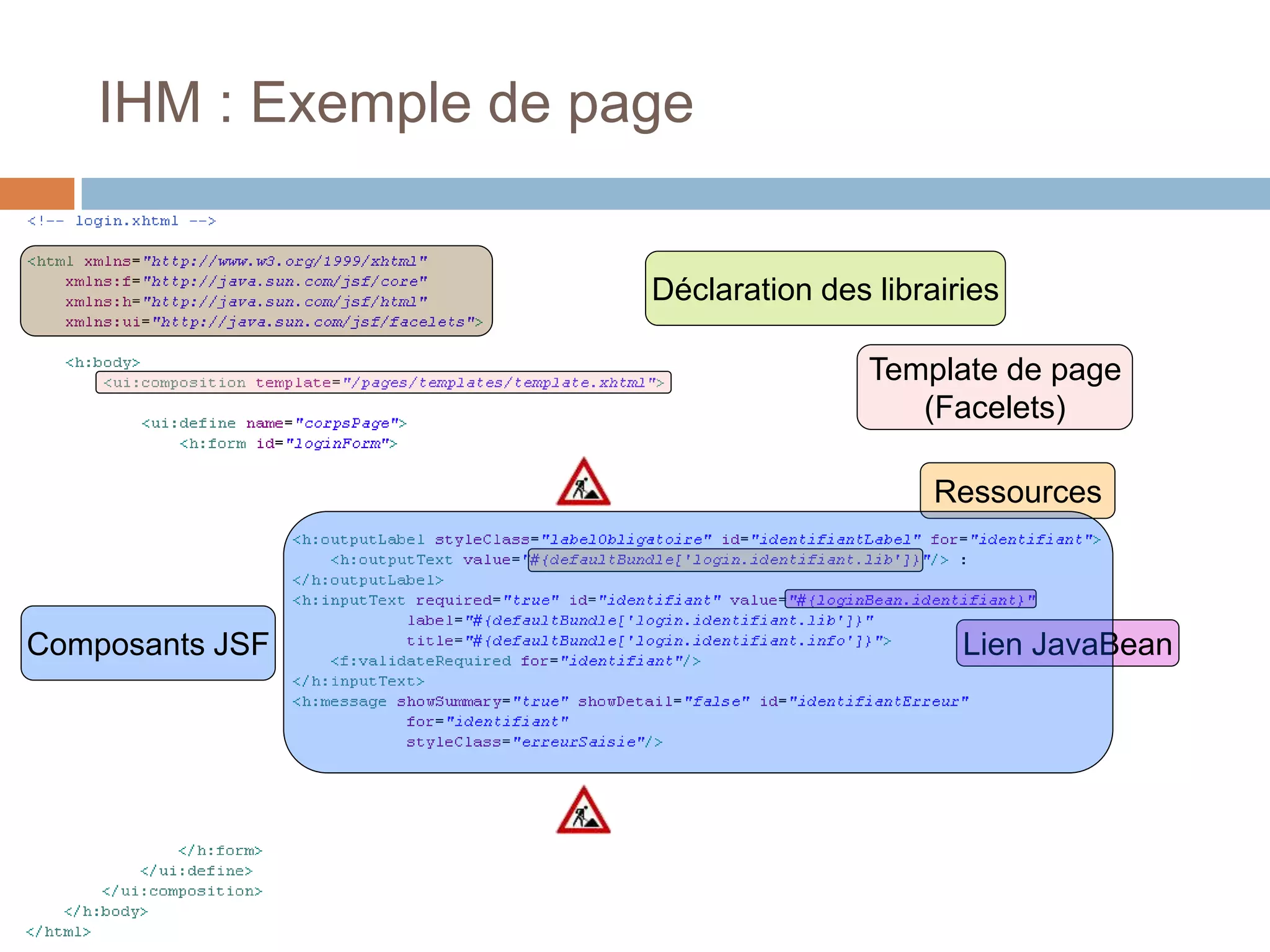

11. Composants JSF
IHM : Exemple de page
Déclaration des librairies
Template de page
(Facelets)
Ressources
Lien JavaBean

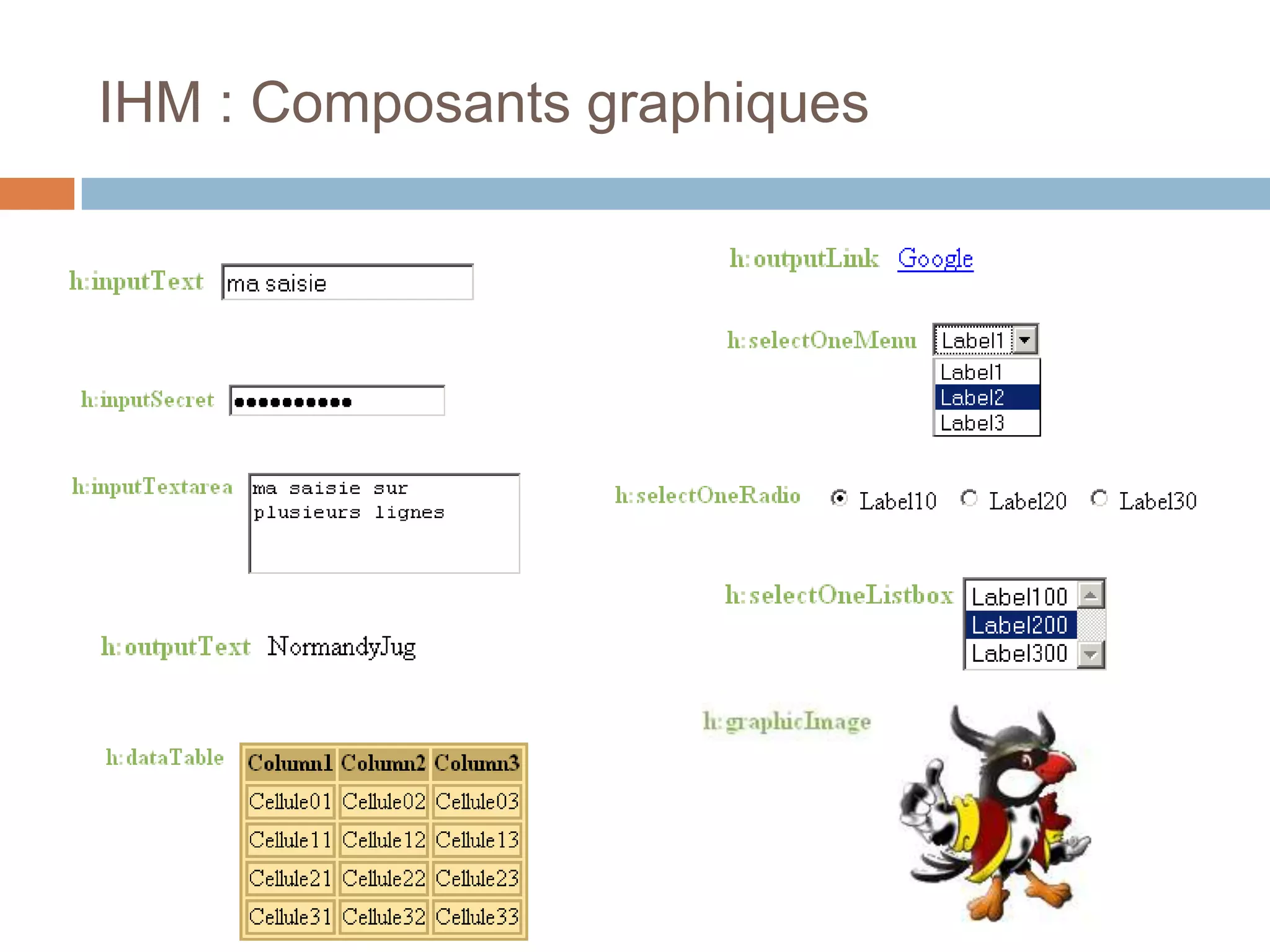

12. IHM : Composants graphiques

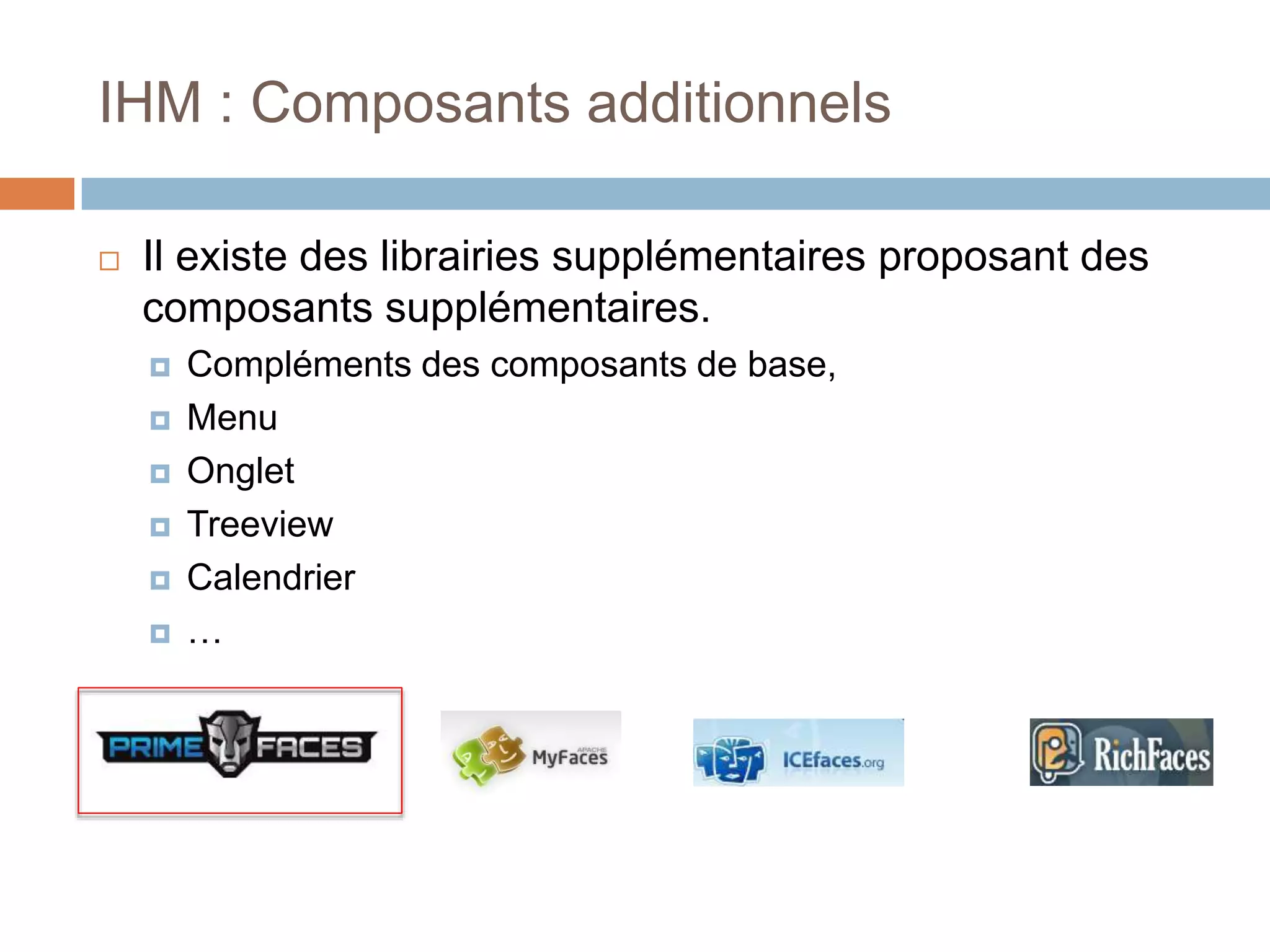

13. IHM : Composants additionnels
 Il existe des librairies supplémentaires proposant des
composants supplémentaires.
 Compléments des composants de base,
 Menu
 Onglet
 Treeview
 Calendrier
 …

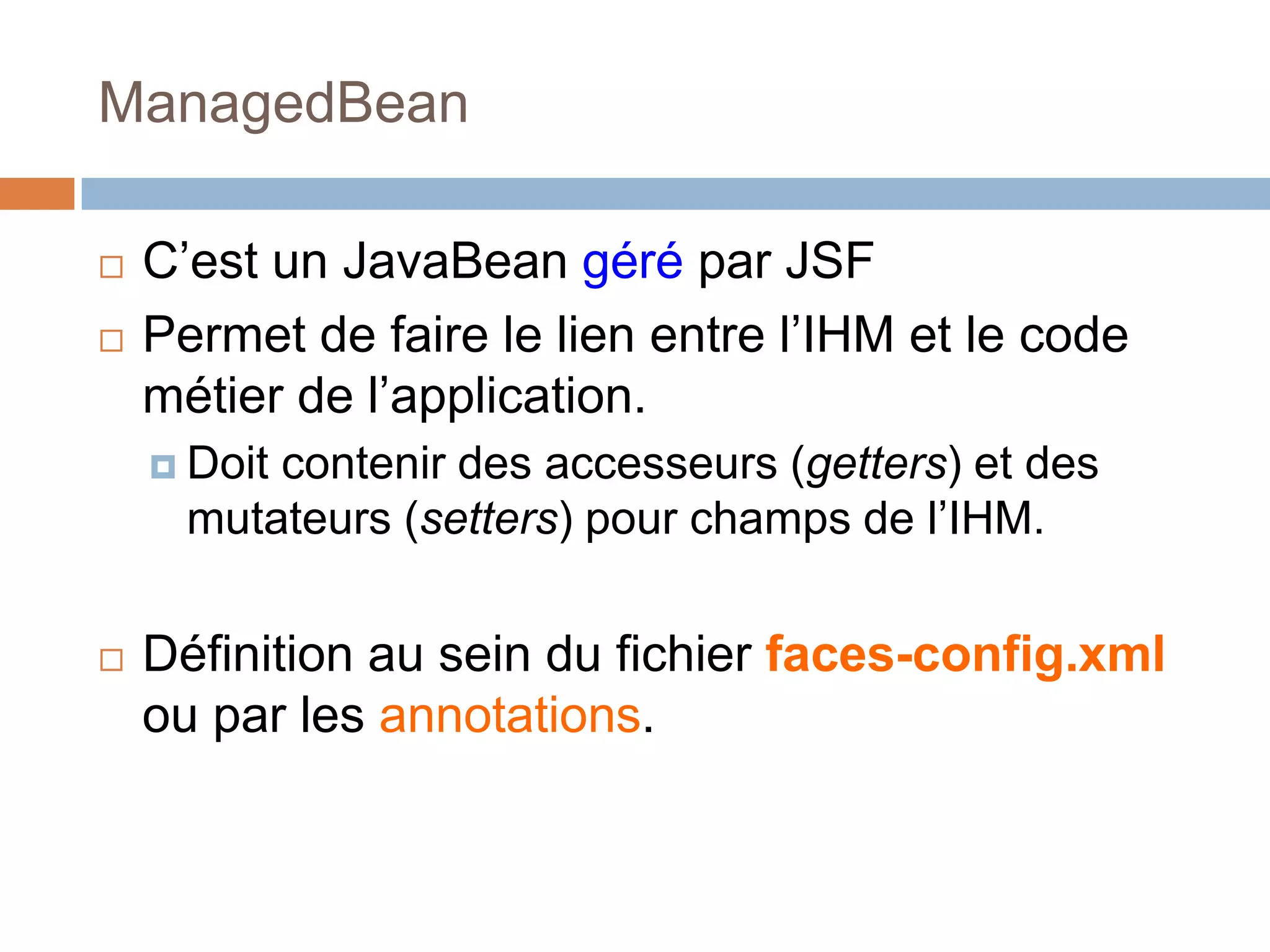

14. ManagedBean
 C’est un JavaBean géré par JSF
 Permet de faire le lien entre l’IHM et le code
métier de l’application.
 Doit contenir des accesseurs (getters) et des
mutateurs (setters) pour champs de l’IHM.
 Définition au sein du fichier faces-config.xml
ou par les annotations.

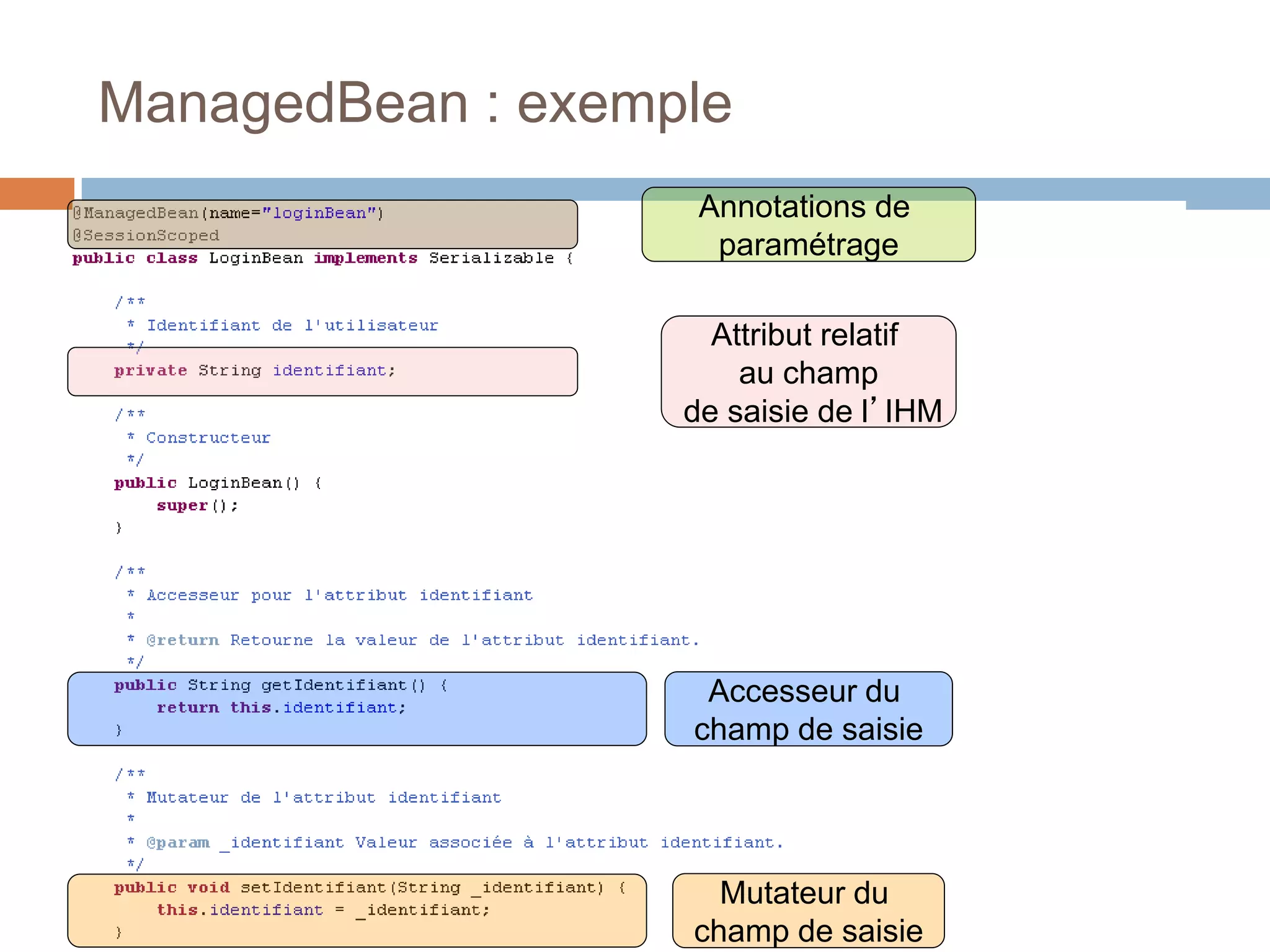

16. ManagedBean : exemple
Annotations de
paramétrage
Attribut relatif
au champ
de saisie de l’IHM
Accesseur du
champ de saisie
Mutateur du
champ de saisie

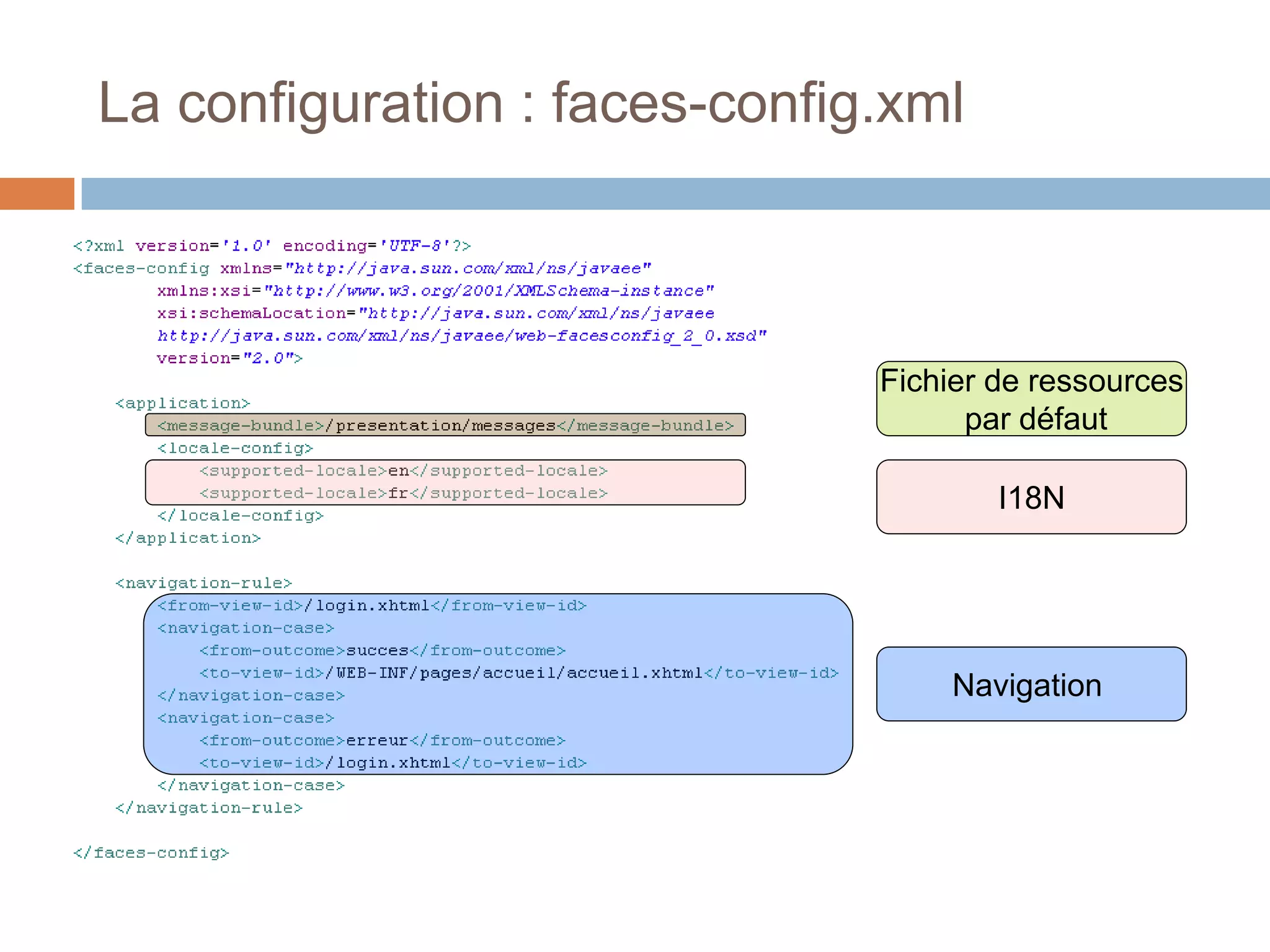

17. La configuration : faces-config.xml
Fichier de ressources
par défaut
Navigation
I18N

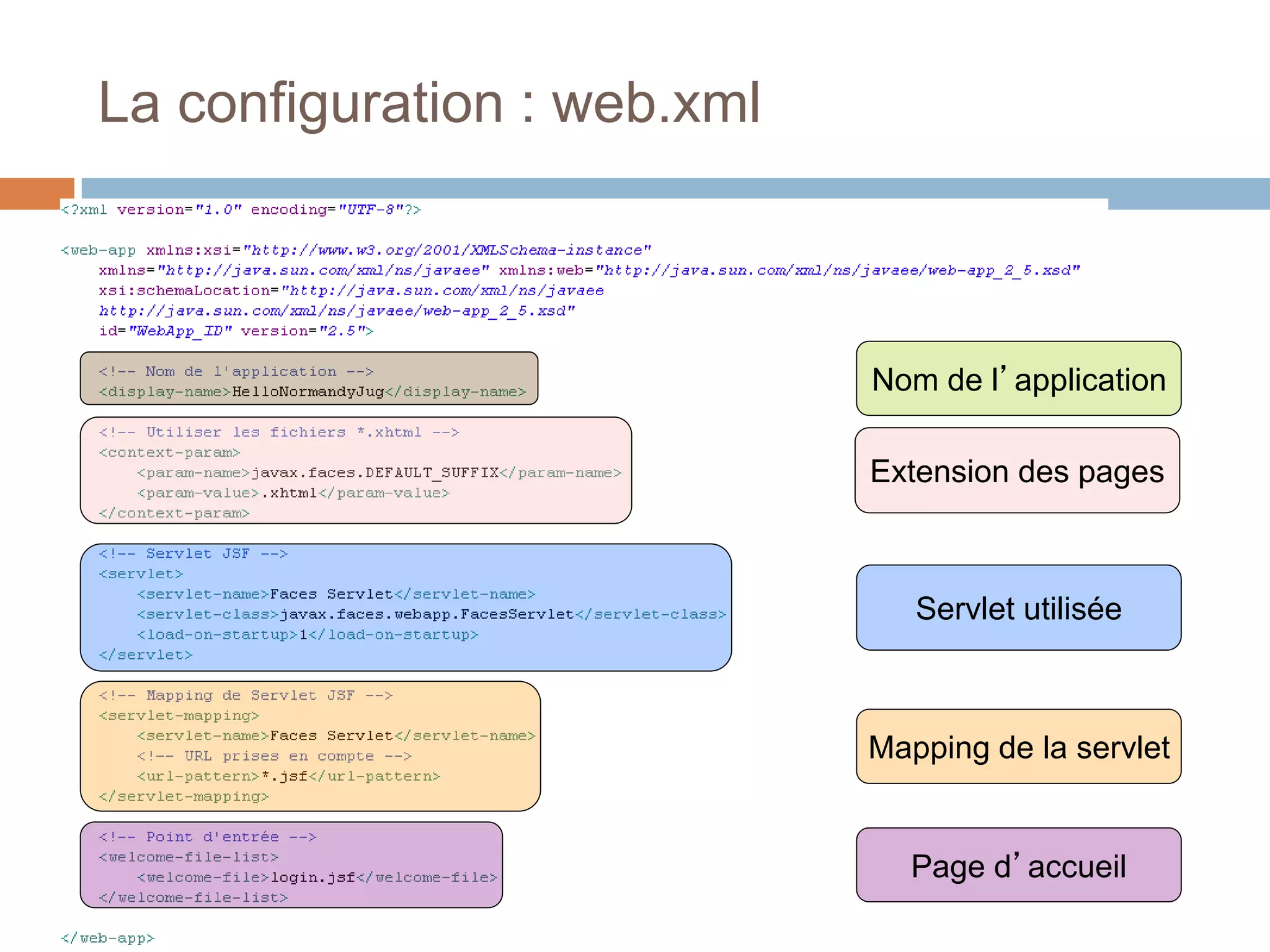

18. La configuration : web.xml
Nom de l’application
Mapping de la servlet
Page d’accueil
Servlet utilisée
Extension des pages

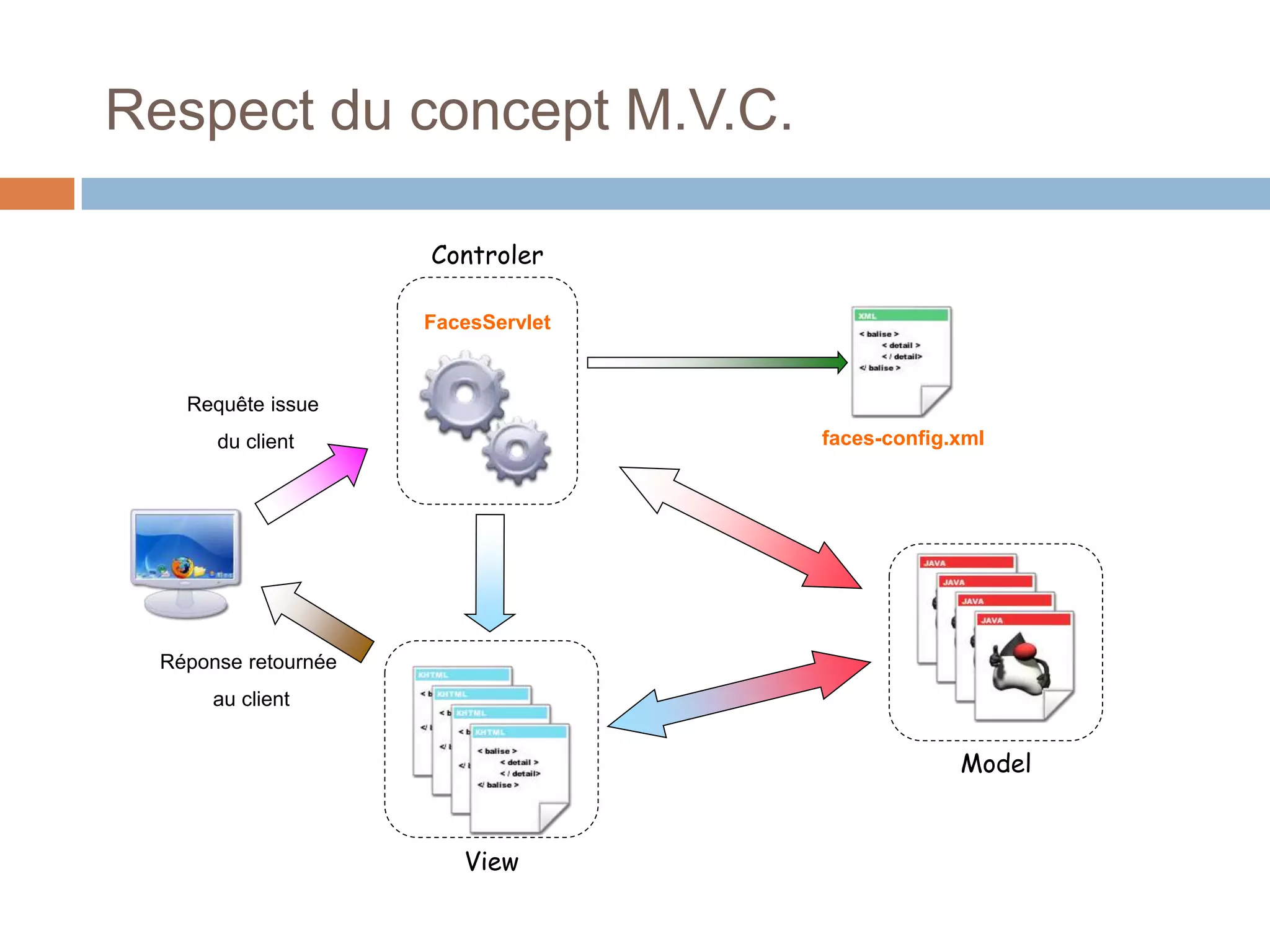

19. Respect du concept M.V.C.
Réponse retournée
au client
Requête issue
du client
Controler
FacesServlet
View
Model
faces-config.xml

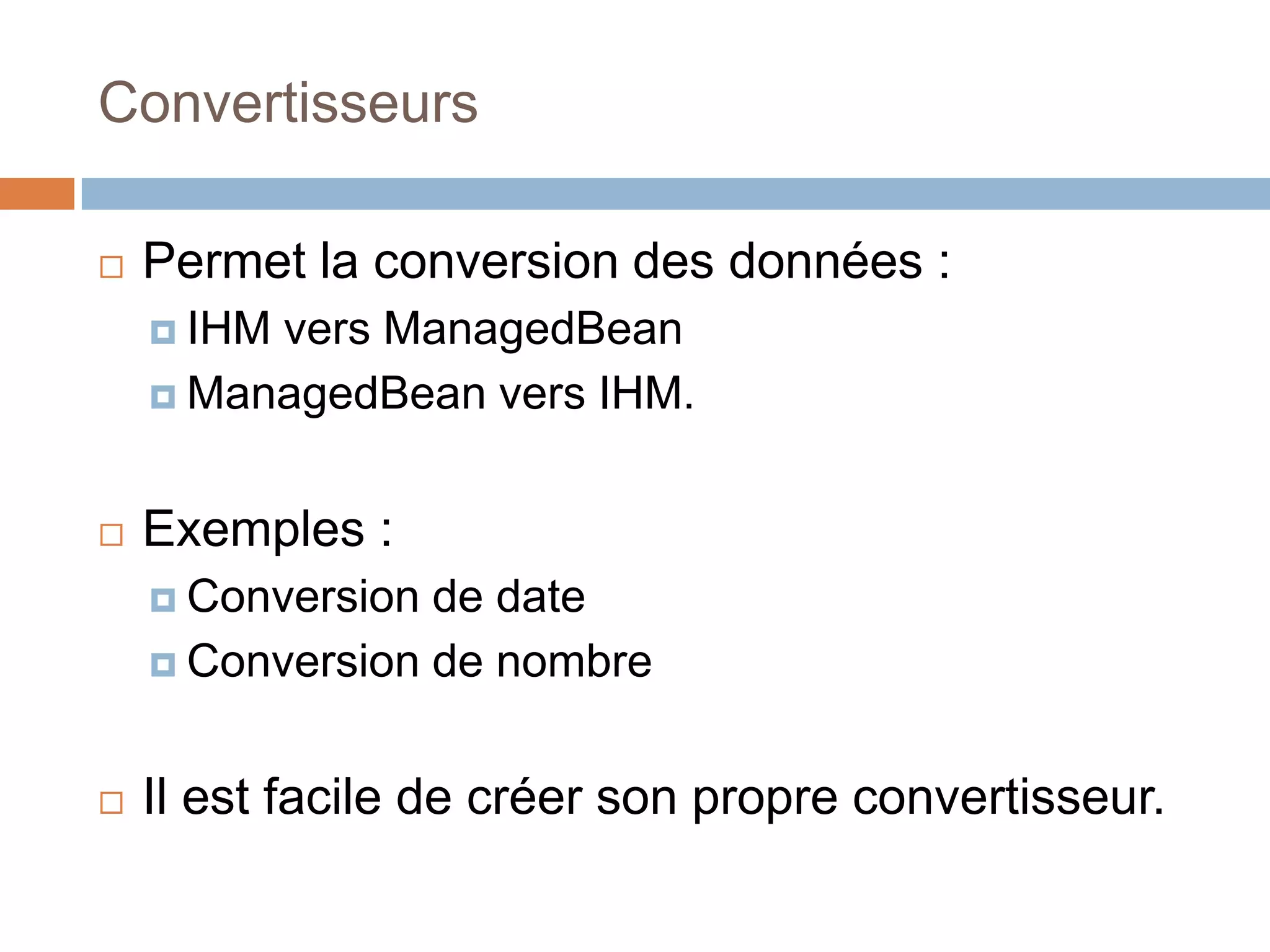

20. Convertisseurs
 Permet la conversion des données :
 IHM vers ManagedBean
 ManagedBean vers IHM.
 Exemples :
 Conversion de date
 Conversion de nombre
 Il est facile de créer son propre convertisseur.

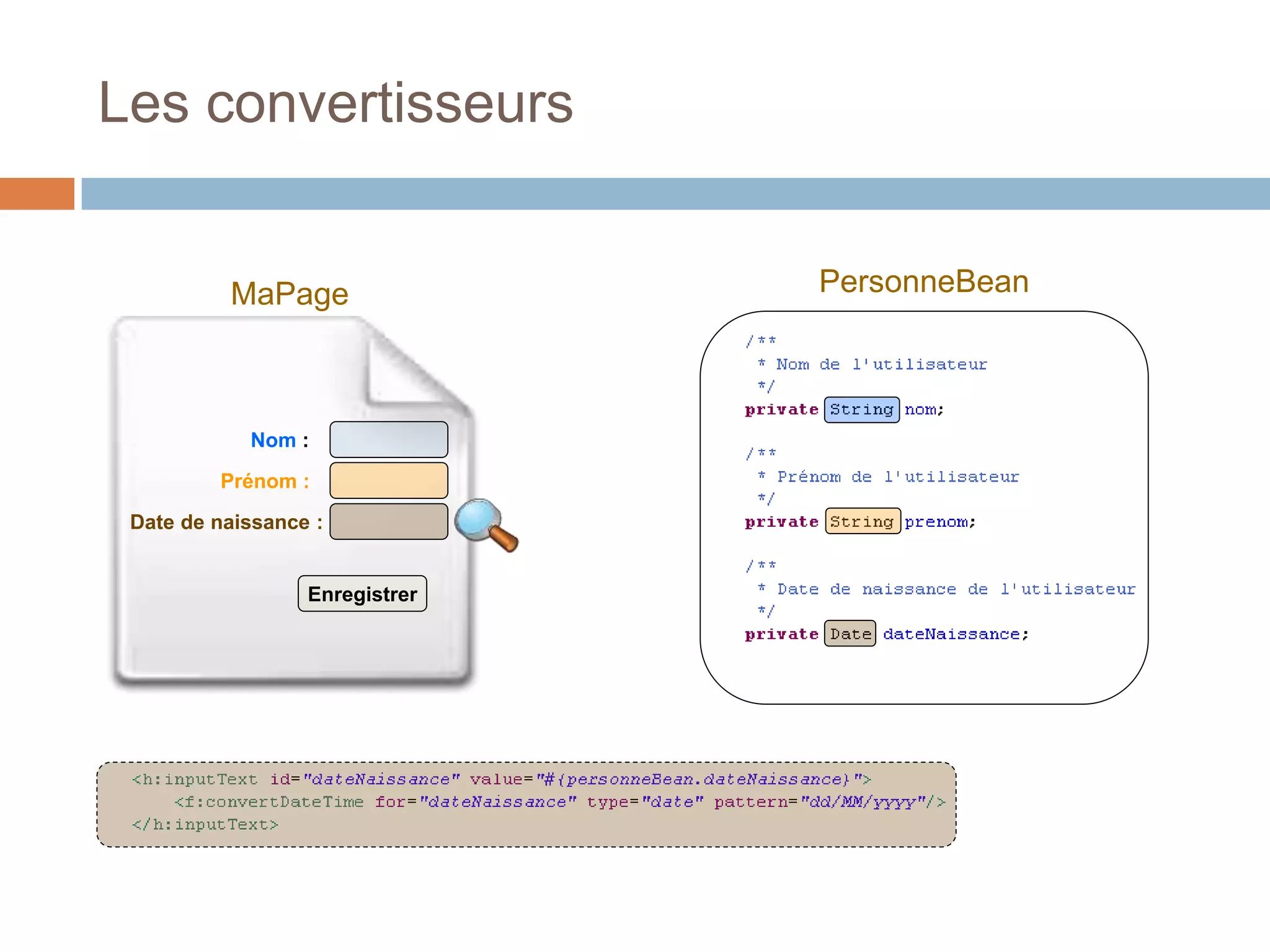

21. PersonneBean
Les convertisseurs
MaPage
Prénom :
Nom :
Enregistrer
Date de naissance :

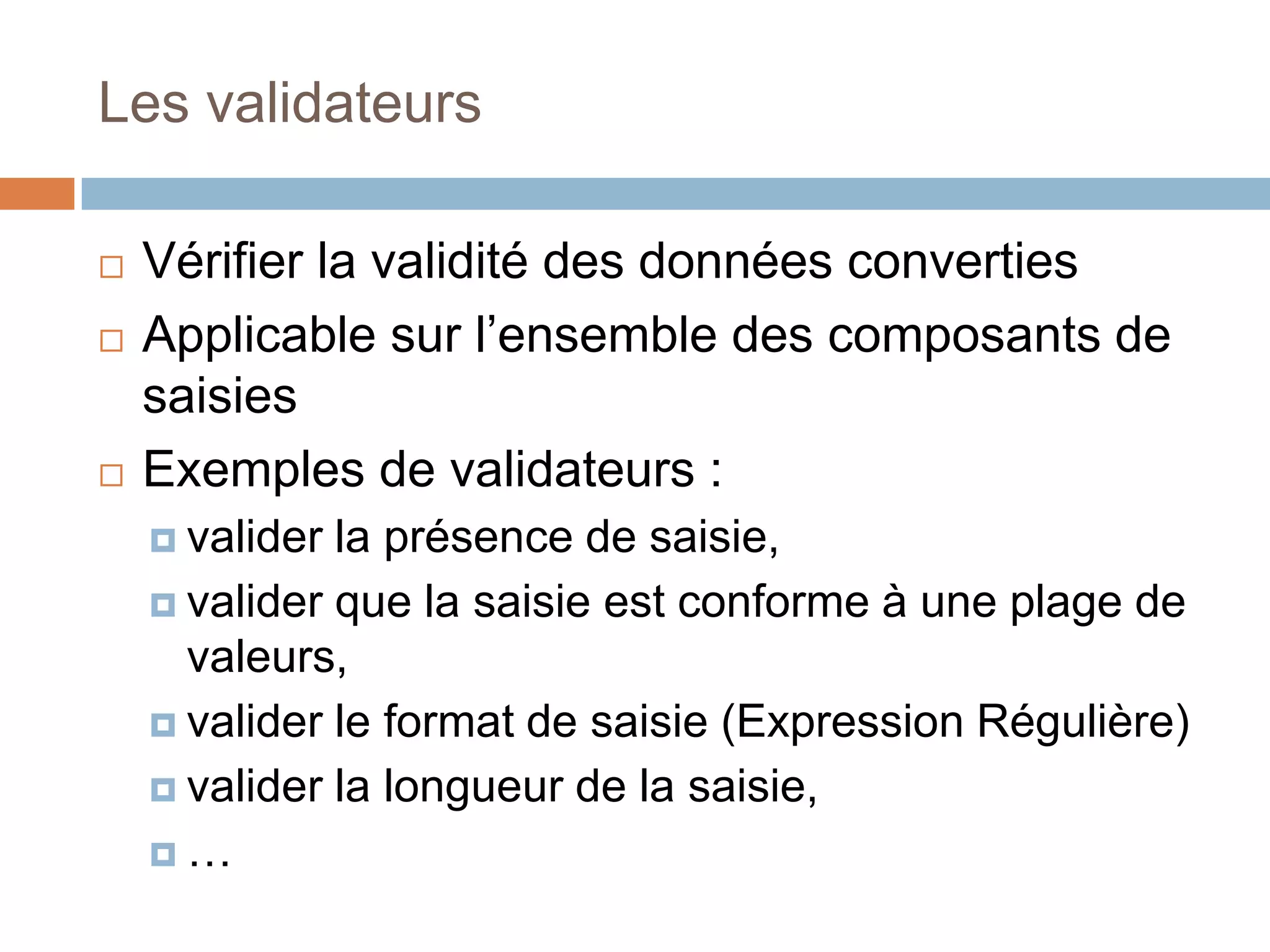

22. Les validateurs
 Vérifier la validité des données converties
 Applicable sur l’ensemble des composants de
saisies
 Exemples de validateurs :
 valider la présence de saisie,
 valider que la saisie est conforme à une plage de
valeurs,
 valider le format de saisie (Expression Régulière)
 valider la longueur de la saisie,
 …

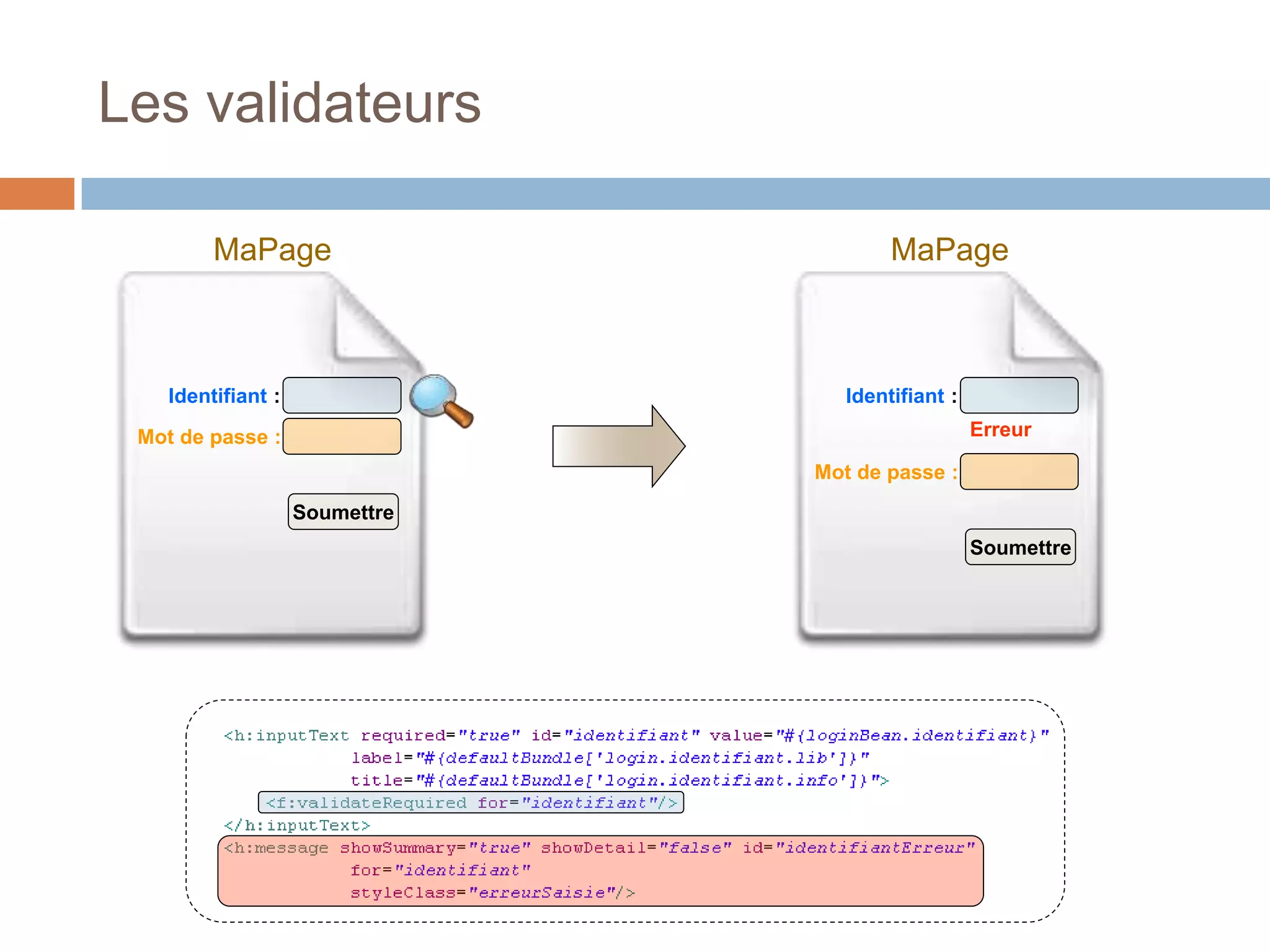

23. Les validateurs
MaPage
Mot de passe :
Identifiant :
Soumettre
MaPage
Mot de passe :
Identifiant :
Soumettre
Erreur

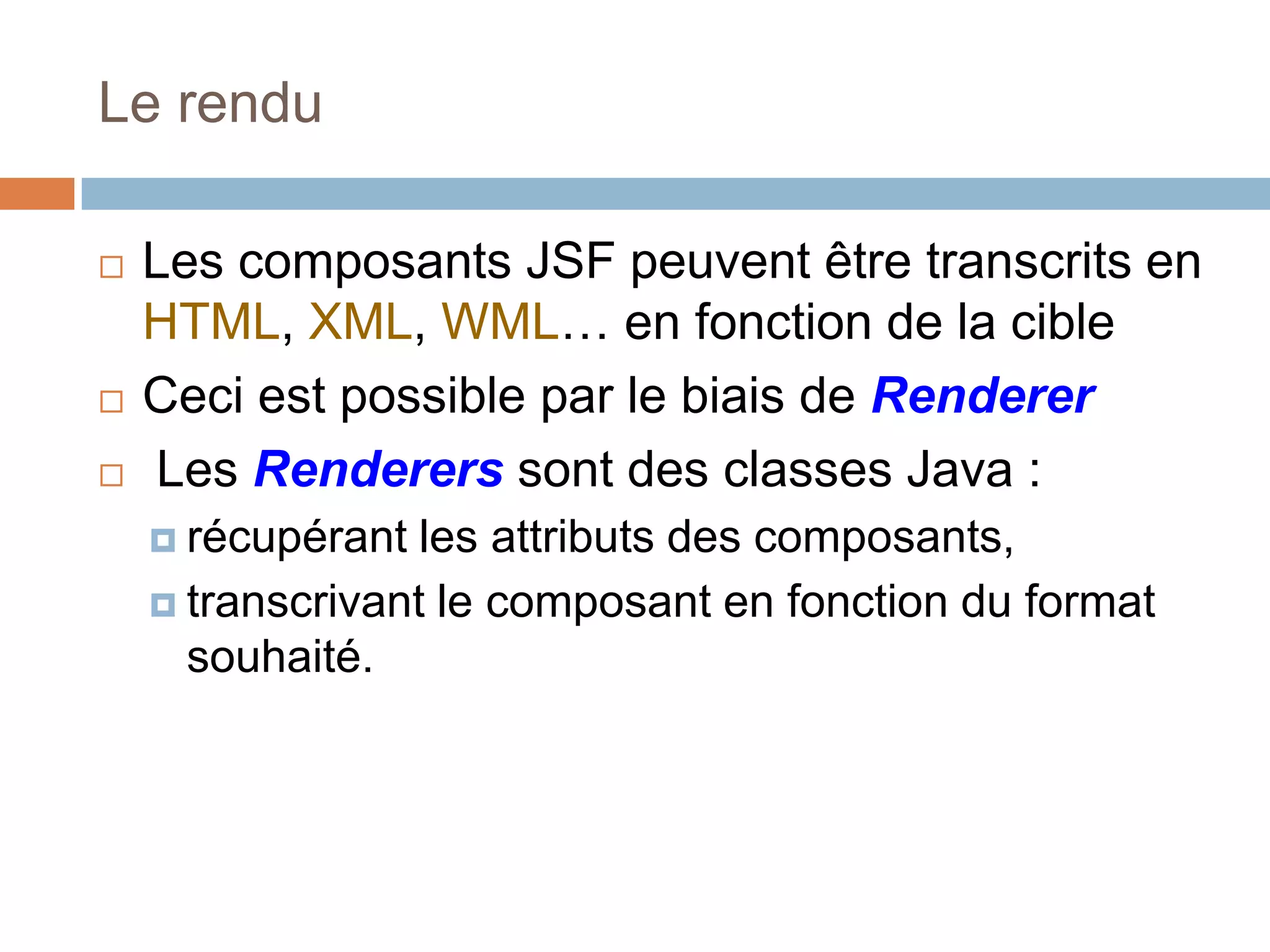

24. Le rendu
 Les composants JSF peuvent être transcrits en
HTML, XML, WML… en fonction de la cible
 Ceci est possible par le biais de Renderer
 Les Renderers sont des classes Java :
 récupérant les attributs des composants,
 transcrivant le composant en fonction du format
souhaité.

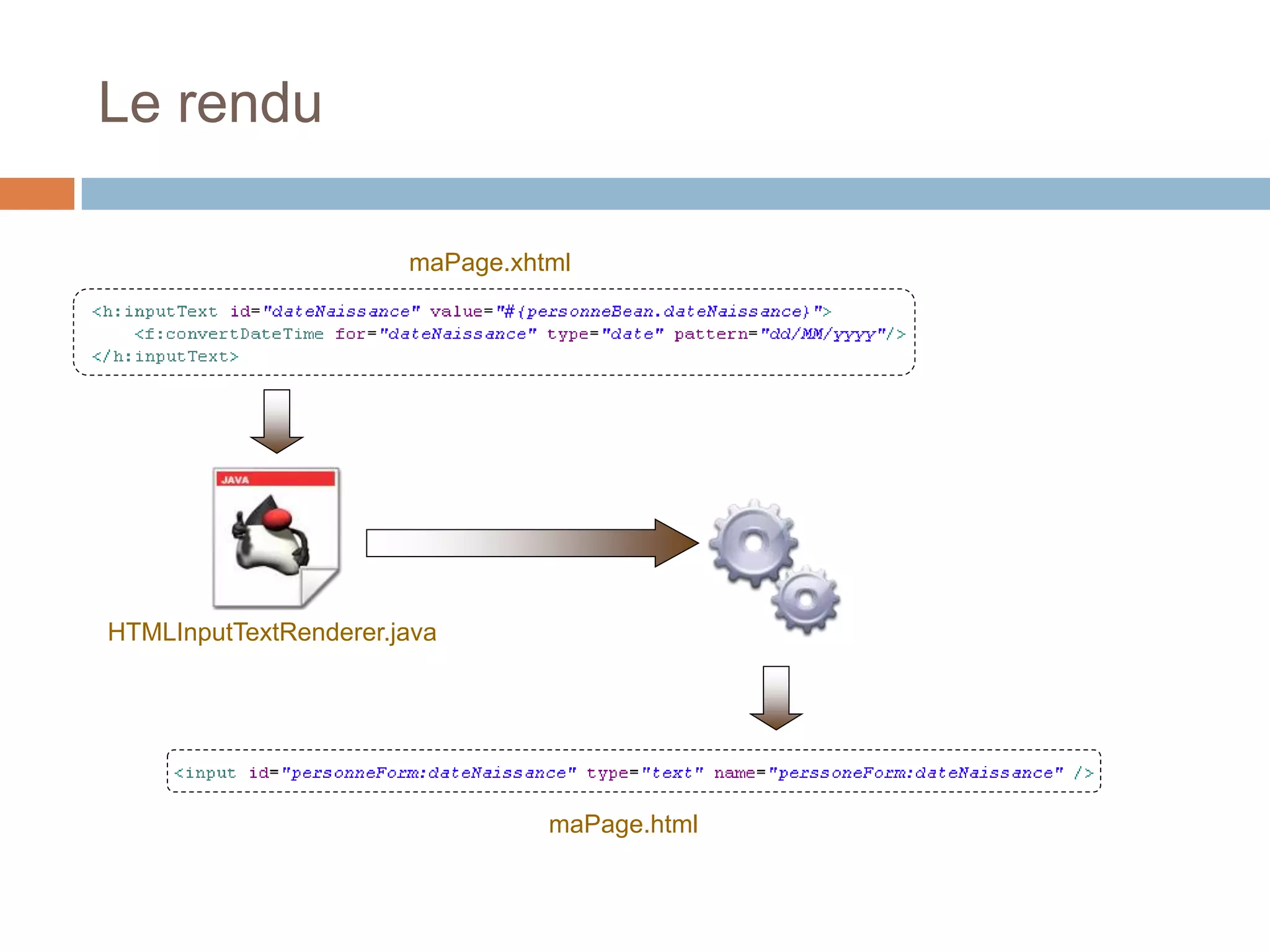

25. Le rendu
HTMLInputTextRenderer.java
maPage.xhtml
maPage.html

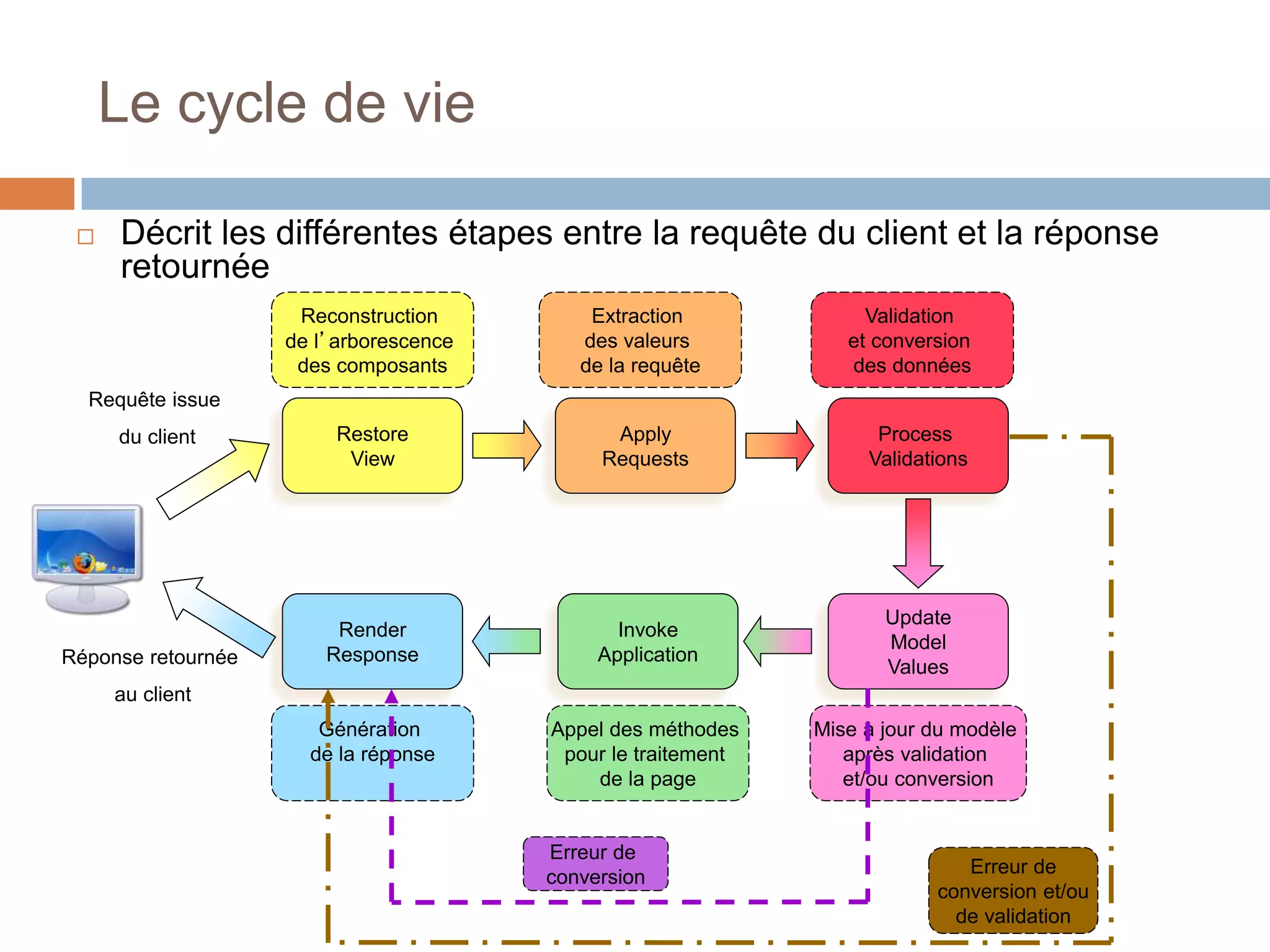

26. Le cycle de vie
Apply
Requests
Restore
View
Process
Validations
Update
Model
Values
Invoke
Application
Render
Response
Reconstruction
de l’arborescence
des composants
Génération
de la réponse
Validation
et conversion
des données
Extraction
des valeurs
de la requête
Appel des méthodes
pour le traitement
de la page
Mise à jour du modèle
après validation
et/ou conversion
Erreur de
conversion
Erreur de
conversion et/ou
de validation
Réponse retournée
au client
Requête issue
du client
 Décrit les différentes étapes entre la requête du client et la réponse
retournée

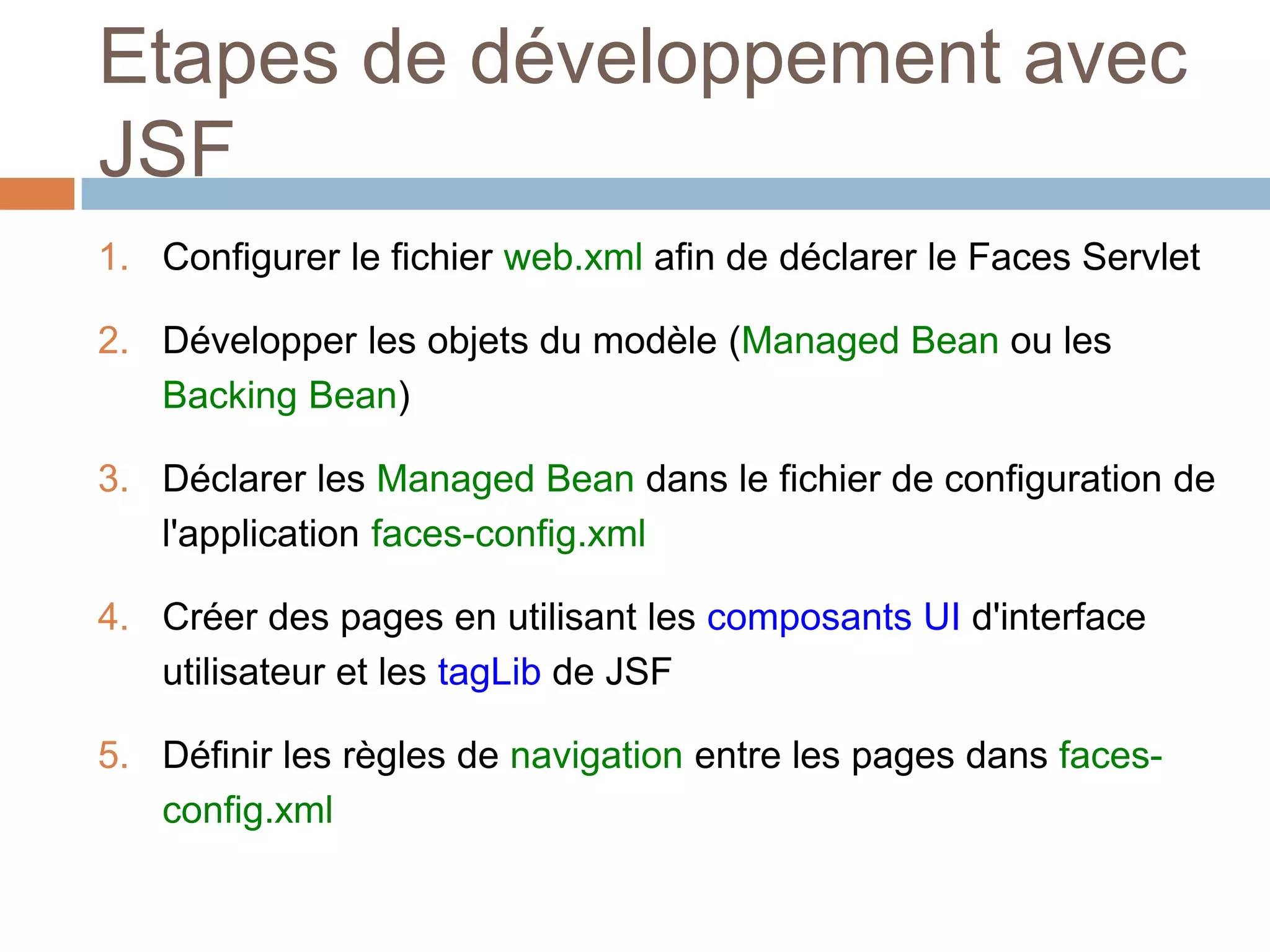

27. Etapes de développement avec
JSF
1. Configurer le fichier web.xml afin de déclarer le Faces Servlet
2. Développer les objets du modèle (Managed Bean ou les
Backing Bean)
3. Déclarer les Managed Bean dans le fichier de configuration de
l'application faces-config.xml
4. Créer des pages en utilisant les composants UI d'interface
utilisateur et les tagLib de JSF
5. Définir les règles de navigation entre les pages dans faces-
config.xml

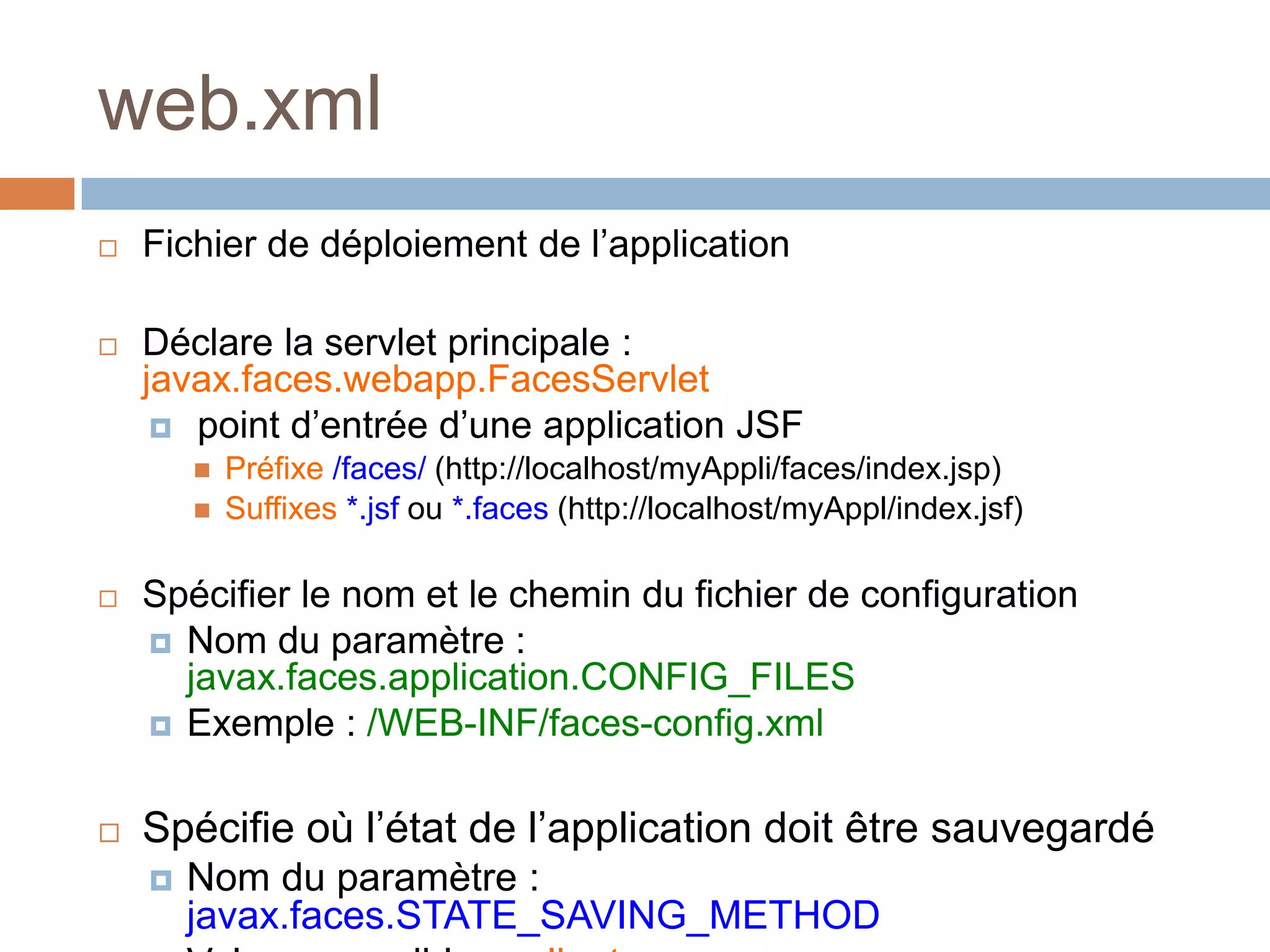

28. web.xml
 Fichier de déploiement de l’application
 Déclare la servlet principale :
javax.faces.webapp.FacesServlet
 point d’entrée d’une application JSF
 Préfixe /faces/ (http://localhost/myAppli/faces/index.jsp)
 Suffixes *.jsf ou *.faces (http://localhost/myAppl/index.jsf)
 Spécifier le nom et le chemin du fichier de configuration
 Nom du paramètre :
javax.faces.application.CONFIG_FILES
 Exemple : /WEB-INF/faces-config.xml
 Spécifie où l’état de l’application doit être sauvegardé
 Nom du paramètre :
javax.faces.STATE_SAVING_METHOD

29. faces-config.xml
 Décrit essentiellement 6 éléments principaux
 Les beans mangés <managed-bean>
 Cette balise peut être remplacée par les annotations
 les règles de navigation <navigation-rule>
 les ressources éventuelles suite à des messages
<message-bundle>
 la configuration de la localisation <resource-bundle>
 la configuration des validateurs et des convertisseurs
<validator> et <converter>
 d’autres éléments liés à des nouveaux composants JSF
<render-kit>

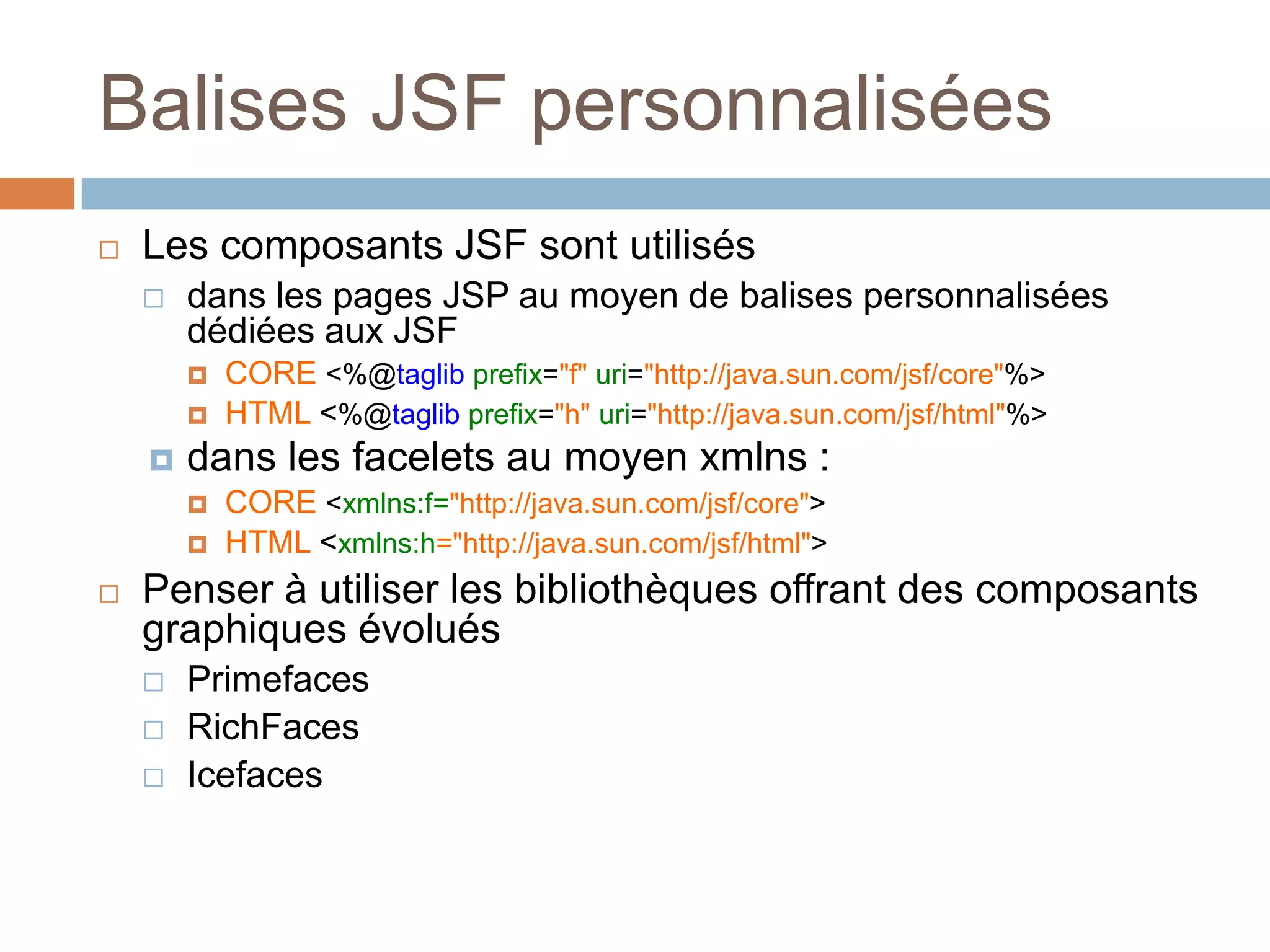

30. Balises JSF personnalisées
 Les composants JSF sont utilisés
 dans les pages JSP au moyen de balises personnalisées
dédiées aux JSF
 CORE <%@taglib prefix="f" uri="http://java.sun.com/jsf/core"%>
 HTML <%@taglib prefix="h" uri="http://java.sun.com/jsf/html"%>
 dans les facelets au moyen xmlns :
 CORE <xmlns:f="http://java.sun.com/jsf/core">
 HTML <xmlns:h="http://java.sun.com/jsf/html">
 Penser à utiliser les bibliothèques offrant des composants
graphiques évolués
 Primefaces
 RichFaces
 Icefaces

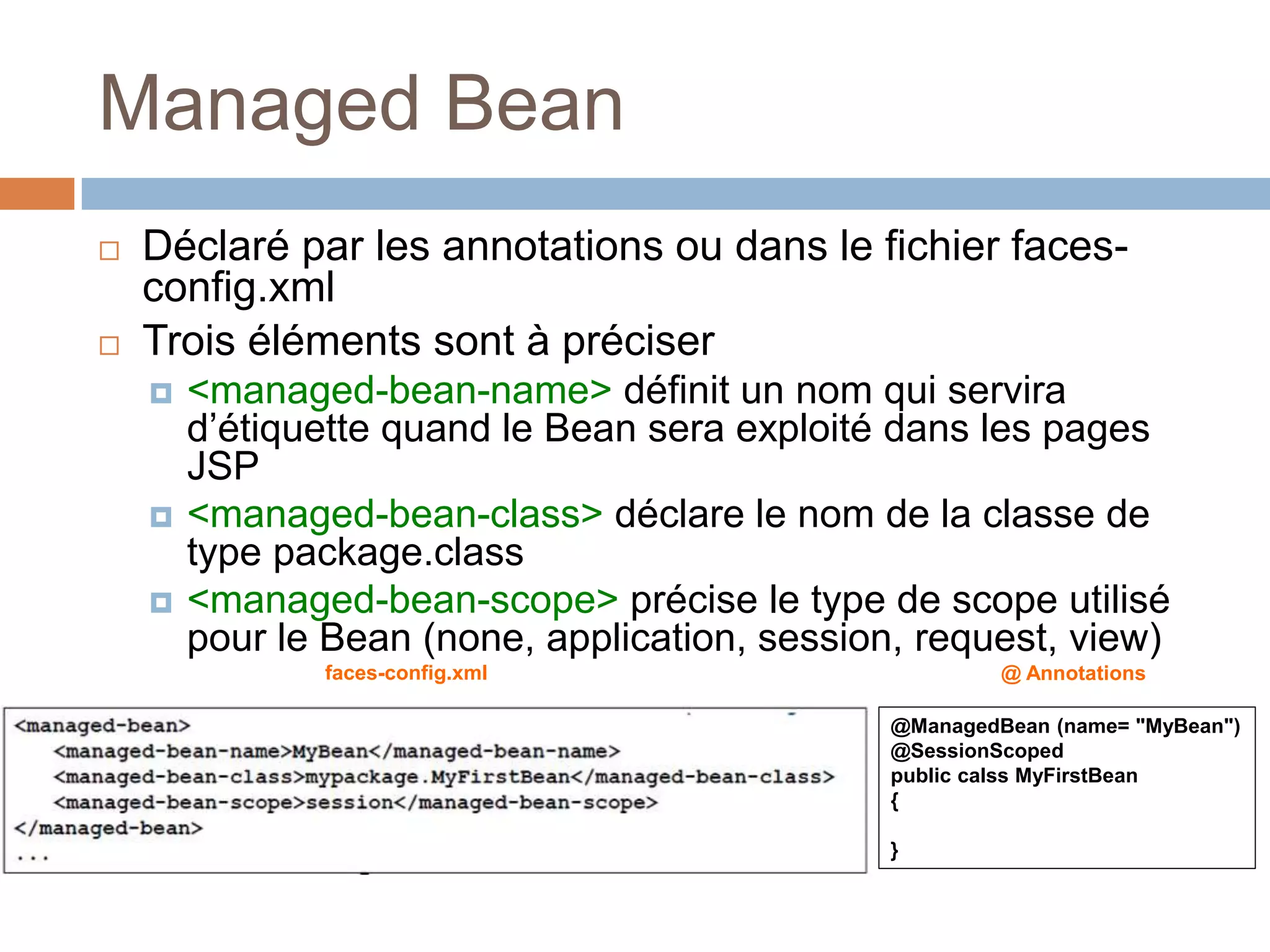

32. Managed Bean
 Déclaré par les annotations ou dans le fichier faces-
config.xml
 Trois éléments sont à préciser
 <managed-bean-name> définit un nom qui servira
d’étiquette quand le Bean sera exploité dans les pages
JSP
 <managed-bean-class> déclare le nom de la classe de
type package.class
 <managed-bean-scope> précise le type de scope utilisé
pour le Bean (none, application, session, request, view)
@ManagedBean (name= "MyBean")
@SessionScoped
public calss MyFirstBean
{
}
@ Annotationsfaces-config.xml

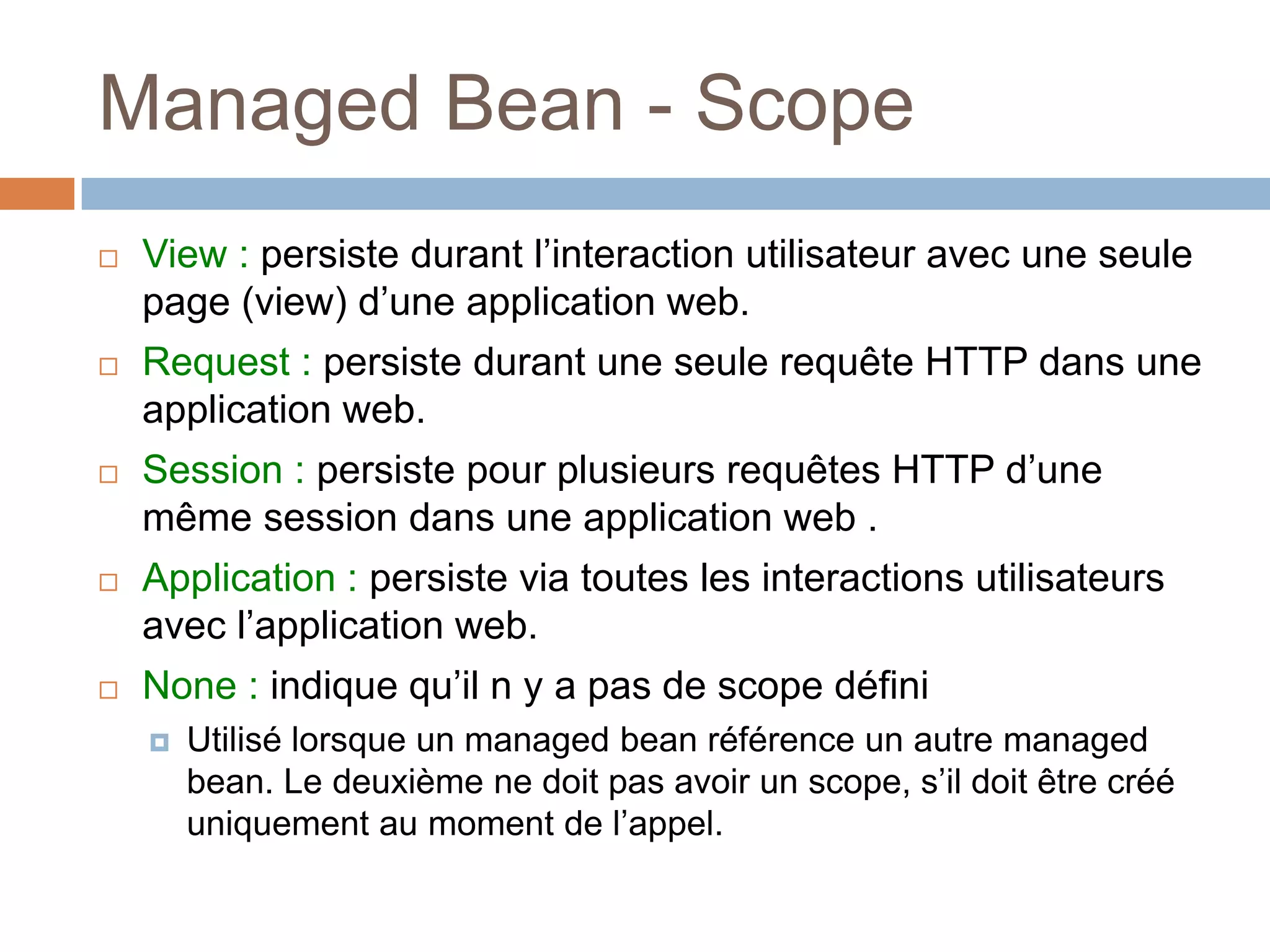

33. Managed Bean - Scope
 View : persiste durant l’interaction utilisateur avec une seule
page (view) d’une application web.
 Request : persiste durant une seule requête HTTP dans une
application web.
 Session : persiste pour plusieurs requêtes HTTP d’une
même session dans une application web .
 Application : persiste via toutes les interactions utilisateurs
avec l’application web.
 None : indique qu’il n y a pas de scope défini
 Utilisé lorsque un managed bean référence un autre managed
bean. Le deuxième ne doit pas avoir un scope, s’il doit être créé
uniquement au moment de l’appel.

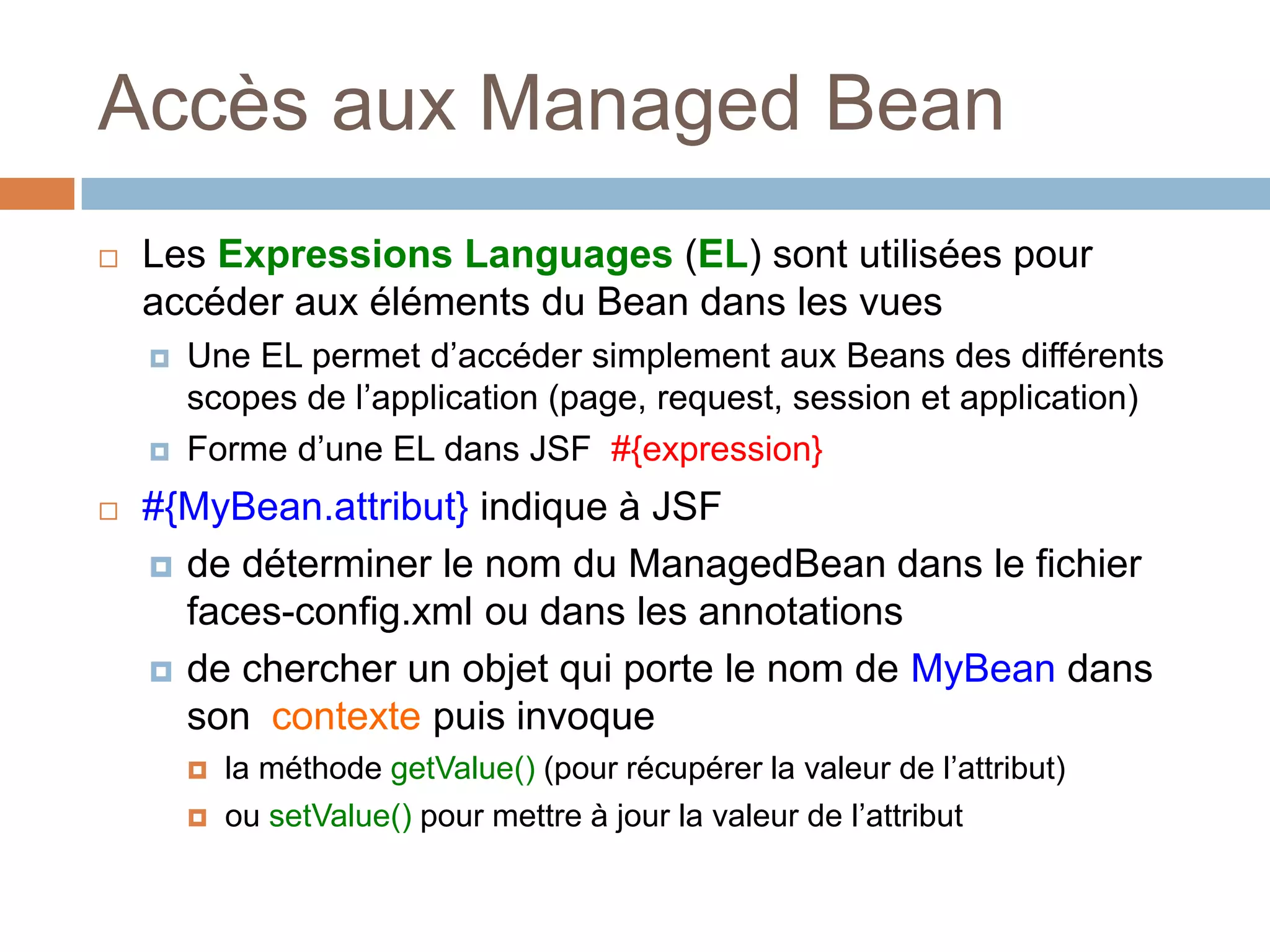

34. Accès aux Managed Bean
 Les Expressions Languages (EL) sont utilisées pour
accéder aux éléments du Bean dans les vues
 Une EL permet d’accéder simplement aux Beans des différents
scopes de l’application (page, request, session et application)
 Forme d’une EL dans JSF #{expression}
 #{MyBean.attribut} indique à JSF
 de déterminer le nom du ManagedBean dans le fichier
faces-config.xml ou dans les annotations
 de chercher un objet qui porte le nom de MyBean dans
son contexte puis invoque
 la méthode getValue() (pour récupérer la valeur de l’attribut)
 ou setValue() pour mettre à jour la valeur de l’attribut

35. Accès aux Managed Bean
 Déclaration d’un ManagedBean
@ManagedBean(name = "NumberBean")
@SessionScoped
public class NumberBean {…}
 <h:inputText id="in" value="#{NumberBean.number}"/>
 La valeur saisie dans la vue est stockée dans l’attribut number du
managed bean UserBean. (NumberBean.setNumber())
 <h:outputText id="out" value="#{NumberBean.response}"/>
 affiche dans la vue la valeur de l’attribut response de NumberBean
(MyBean.getName())

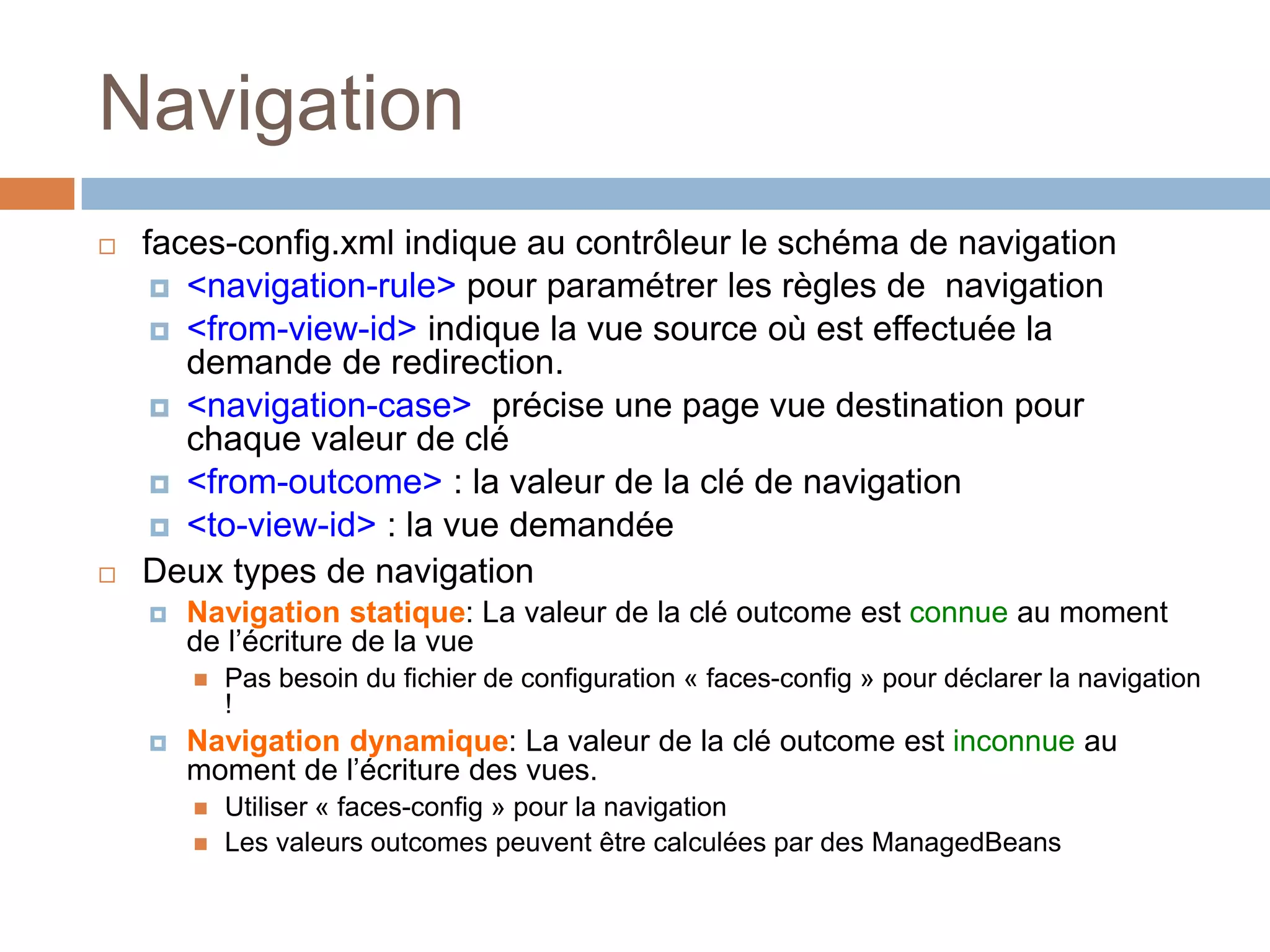

36. Navigation
 faces-config.xml indique au contrôleur le schéma de navigation
 <navigation-rule> pour paramétrer les règles de navigation
 <from-view-id> indique la vue source où est effectuée la
demande de redirection.
 <navigation-case> précise une page vue destination pour
chaque valeur de clé
 <from-outcome> : la valeur de la clé de navigation
 <to-view-id> : la vue demandée
 Deux types de navigation
 Navigation statique: La valeur de la clé outcome est connue au moment
de l’écriture de la vue
 Pas besoin du fichier de configuration « faces-config » pour déclarer la navigation
!
 Navigation dynamique: La valeur de la clé outcome est inconnue au
moment de l’écriture des vues.
 Utiliser « faces-config » pour la navigation
 Les valeurs outcomes peuvent être calculées par des ManagedBeans

37. Navigation - outcome
 Clé outcome définie dans la page JSF :
 En cliquant sur le bouton, on serait redirigé vers la page
avec la clé outcome (valeur de action dans la balise
h:commandButton)
 Remarque : à Partir de JSF 2.0, on cherche s’il y a une vue
avec le nom « page2 » sans avoir recours au fichier de
navigation

38. Navigation - outcome
 Clé outcome définie dans ManagedBean
PageController.java
page1.xhtml

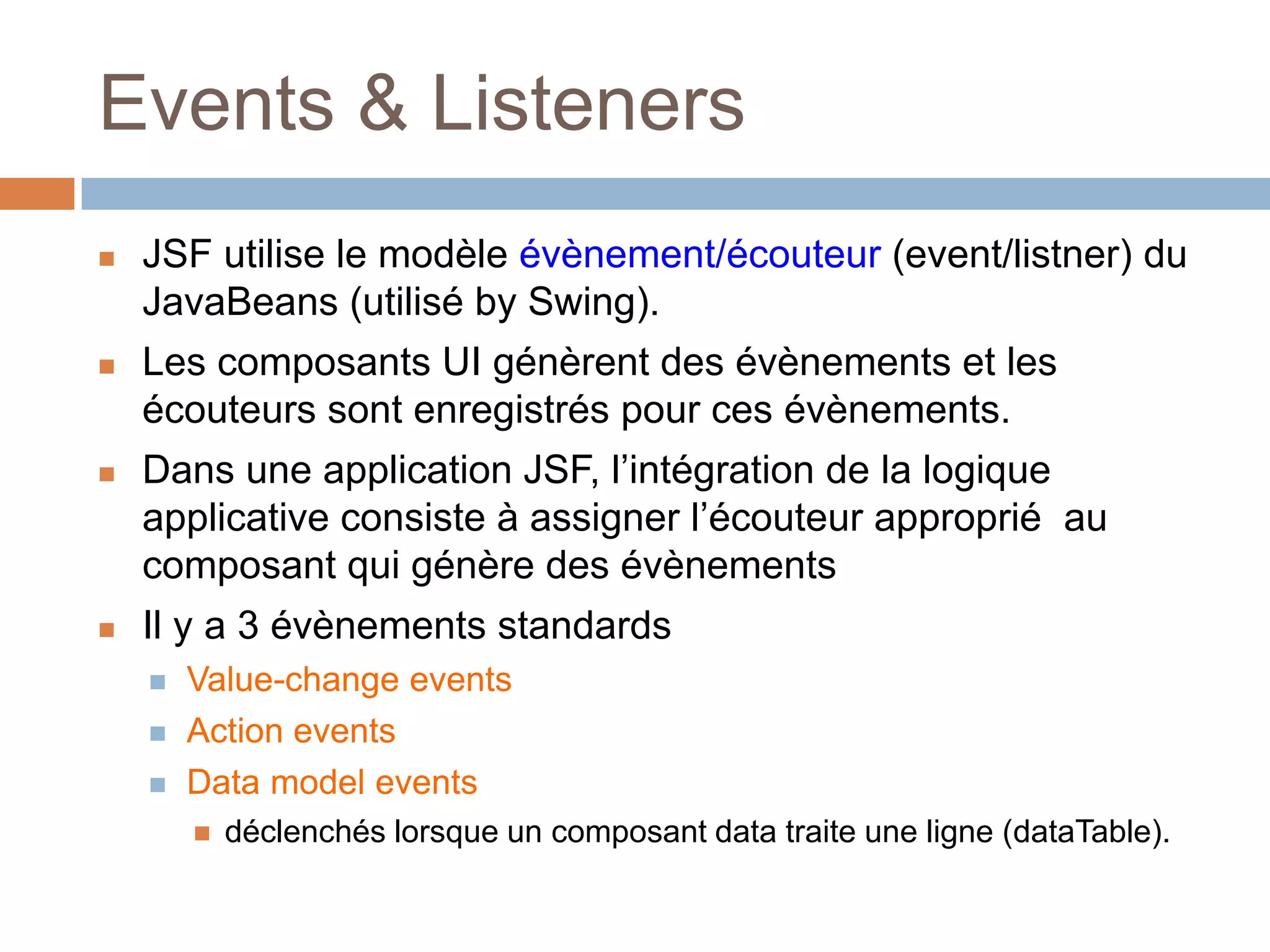

39. Events & Listeners
 JSF utilise le modèle évènement/écouteur (event/listner) du
JavaBeans (utilisé by Swing).
 Les composants UI génèrent des évènements et les
écouteurs sont enregistrés pour ces évènements.
 Dans une application JSF, l’intégration de la logique
applicative consiste à assigner l’écouteur approprié au
composant qui génère des évènements
 Il y a 3 évènements standards
 Value-change events
 Action events
 Data model events
 déclenchés lorsque un composant data traite une ligne (dataTable).

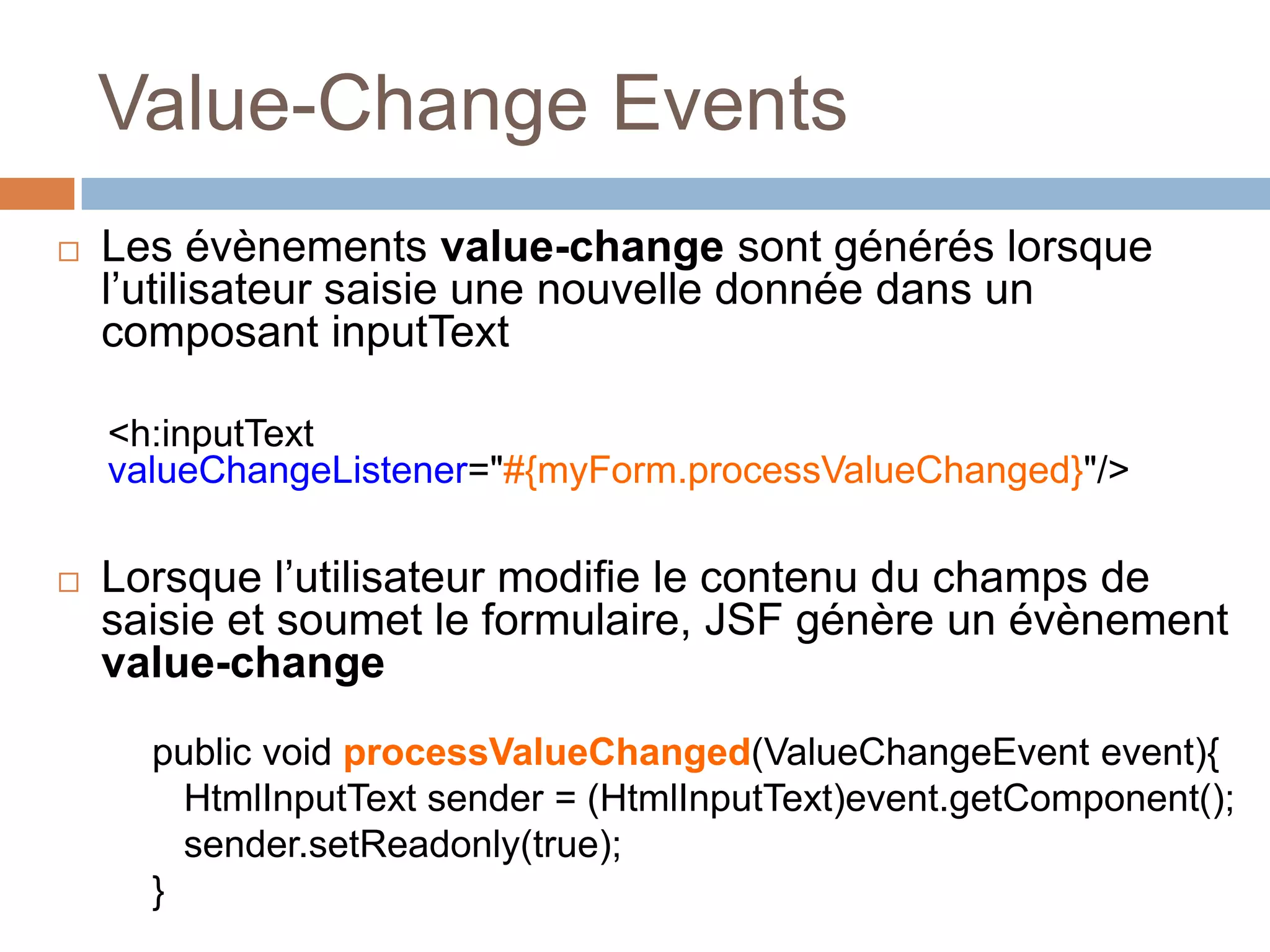

40. Value-Change Events
 Les évènements value-change sont générés lorsque
l’utilisateur saisie une nouvelle donnée dans un
composant inputText
<h:inputText
valueChangeListener="#{myForm.processValueChanged}"/>
 Lorsque l’utilisateur modifie le contenu du champs de
saisie et soumet le formulaire, JSF génère un évènement
value-change
public void processValueChanged(ValueChangeEvent event){
HtmlInputText sender = (HtmlInputText)event.getComponent();
sender.setReadonly(true);
}

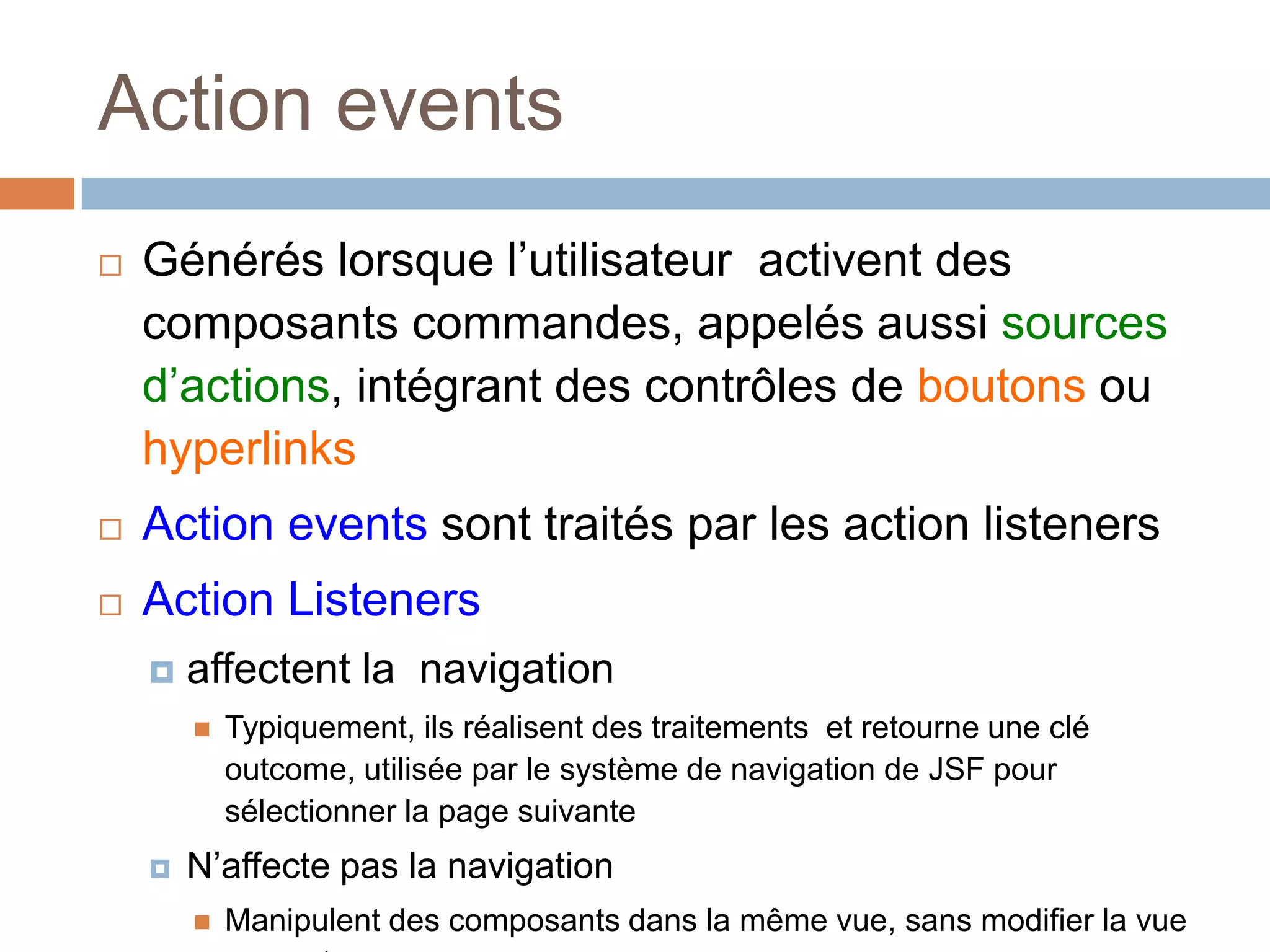

41. Action events
 Générés lorsque l’utilisateur activent des
composants commandes, appelés aussi sources
d’actions, intégrant des contrôles de boutons ou
hyperlinks
 Action events sont traités par les action listeners
 Action Listeners
 affectent la navigation
 Typiquement, ils réalisent des traitements et retourne une clé
outcome, utilisée par le système de navigation de JSF pour
sélectionner la page suivante
 N’affecte pas la navigation
 Manipulent des composants dans la même vue, sans modifier la vue

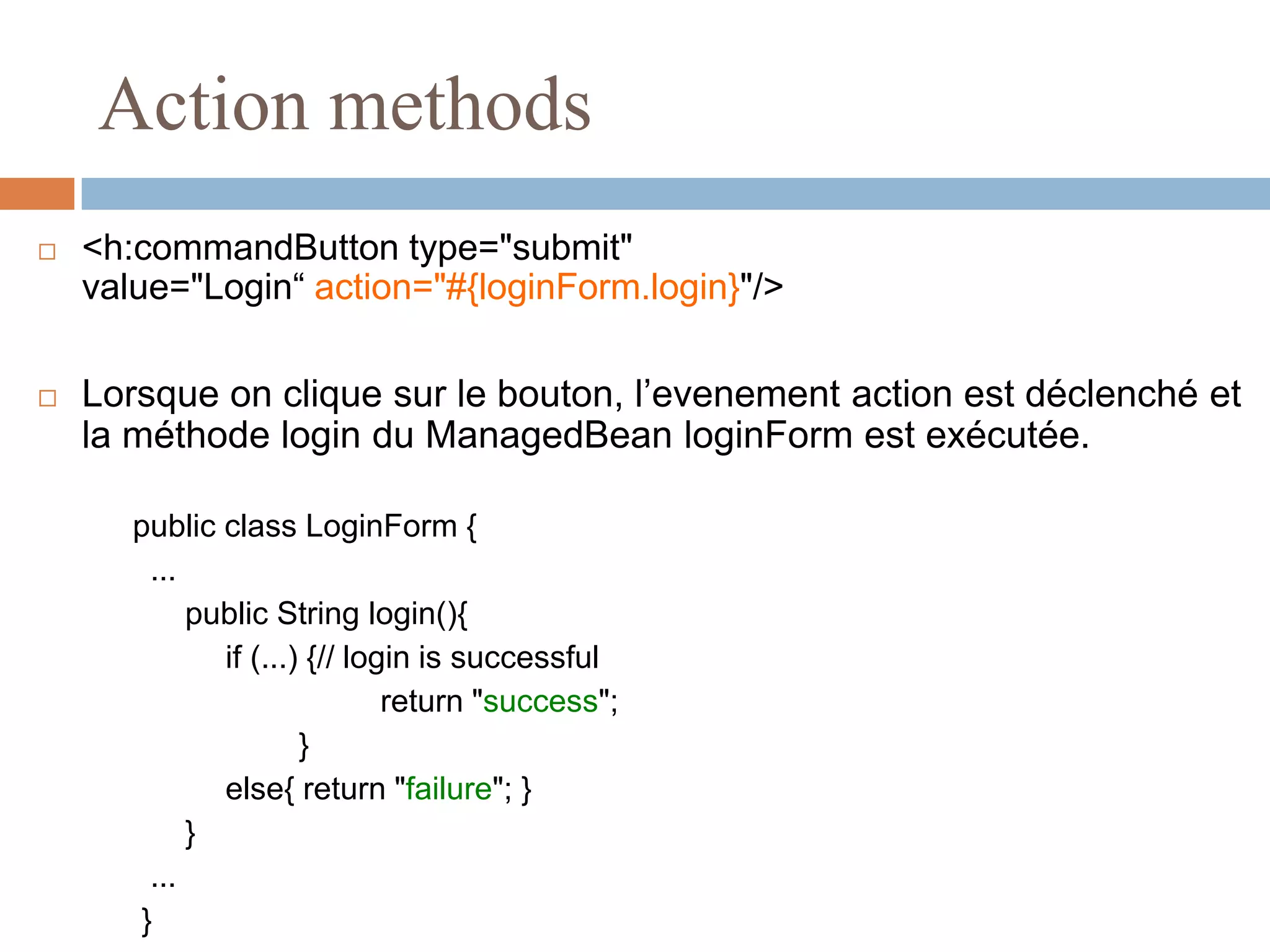

42. Action methods
 <h:commandButton type="submit"
value="Login“ action="#{loginForm.login}"/>
 Lorsque on clique sur le bouton, l’evenement action est déclenché et
la méthode login du ManagedBean loginForm est exécutée.
public class LoginForm {
...
public String login(){
if (...) {// login is successful
return "success";
}
else{ return "failure"; }
}
...
}

43. Action Listener Methods
 Pour exécuter un code métier qui n’est pas associé à la
navigation.
 On associe une méthode actionListener avec le composant
<h:commandButton id="redisplayCommand" type="submit"
value="Redisplay“ actionListener="#{myForm.doIt}"/>
 Contrairement aux méthodes d’action, les action listeners
ont accès au composant qui a déclenché l’évènement.
public void doIt(ActionEvent event){
HtmlCommandButton button =
(HtmlCommandButton)event.getComponent();
button.setValue("It's done!");
}

44. JSF Et AJAX ?
 Les implémentations JSF2 supportent nativement
AJAX.
 <f:ajax>
 Les librairies supplémentaires proposent des
compléments :
 Primefaces
 MyFaces
 ICEfaces
 JBoss Richfaces
