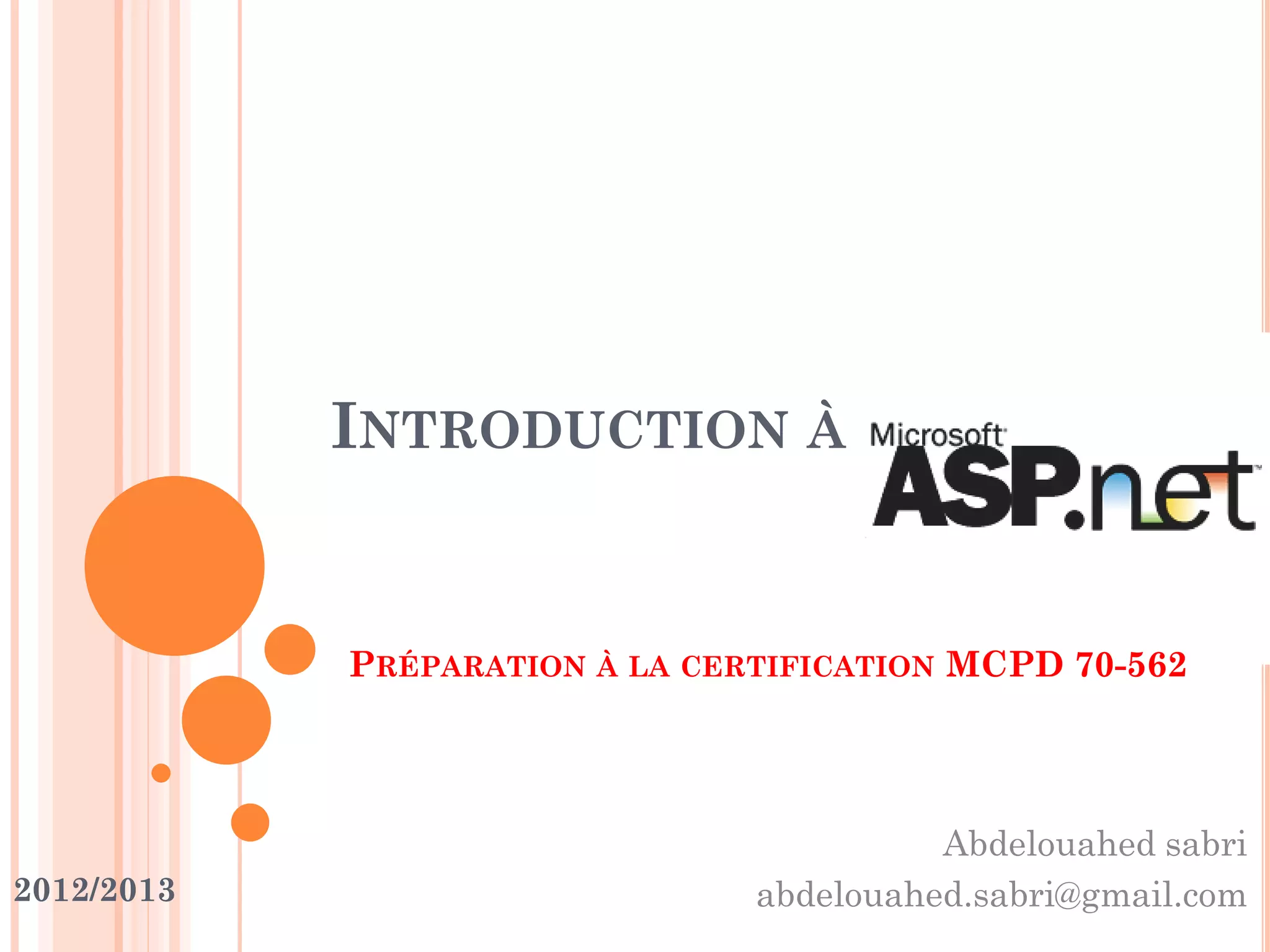

1. INTRODUCTION À
PRÉPARATION À LA CERTIFICATION MCPD 70-562
2012/2013
Abdelouahed sabri
abdelouahed.sabri@gmail.com

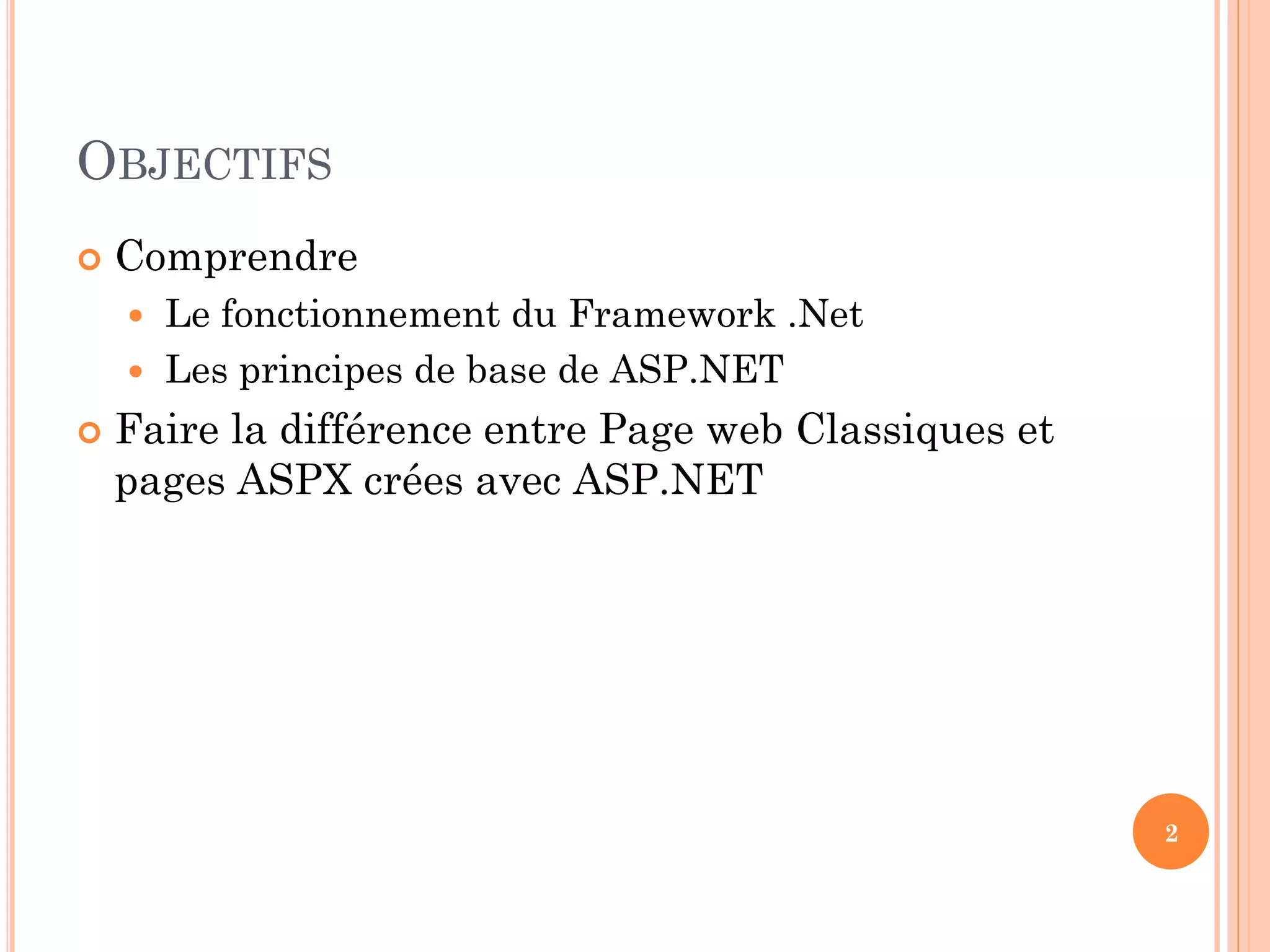

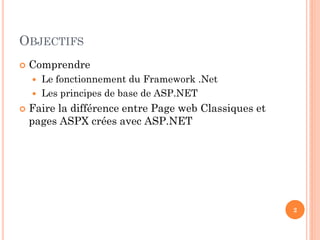

2. OBJECTIFS
 Comprendre
 Le fonctionnement du Framework .Net
 Les principes de base de ASP.NET
 Faire la différence entre Page web Classiques et
pages ASPX crées avec ASP.NET
2

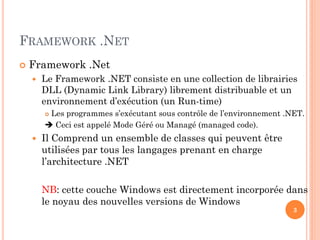

3. FRAMEWORK .NET
 Framework .Net
 Le Framework .NET consiste en une collection de librairies
DLL (Dynamic Link Library) librement distribuable et un
environnement d’exécution (un Run-time)
 Les programmes s’exécutant sous contrôle de l’environnement .NET.
 Ceci est appelé Mode Géré ou Managé (managed code).
 Il Comprend un ensemble de classes qui peuvent être
utilisées par tous les langages prenant en charge
l’architecture .NET
NB: cette couche Windows est directement incorporée dans
le noyau des nouvelles versions de Windows
3

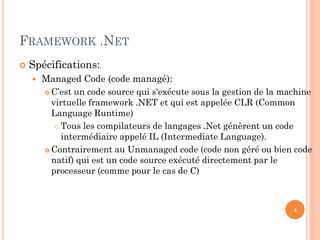

4. FRAMEWORK .NET
 Spécifications:
 Managed Code (code managé):
 C’est un code source qui s'exécute sous la gestion de la machine
virtuelle framework .NET et qui est appelée CLR (Common
Language Runtime)
 Tous les compilateurs de langages .Net génèrent un code
intermédiaire appelé IL (Intermediate Language).
 Contrairement au Unmanaged code (code non géré ou bien code
natif) qui est un code source exécuté directement par le
processeur (comme pour le cas de C)
4

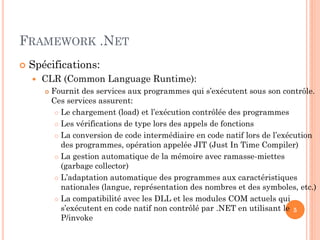

5. FRAMEWORK .NET
 Spécifications:
 CLR (Common Language Runtime):
 Fournit des services aux programmes qui s’exécutent sous son contrôle.
Ces services assurent:
 Le chargement (load) et l’exécution contrôlée des programmes
 Les vérifications de type lors des appels de fonctions
 La conversion de code intermédiaire en code natif lors de l’exécution
des programmes, opération appelée JIT (Just In Time Compiler)
 La gestion automatique de la mémoire avec ramasse-miettes
(garbage collector)
 L’adaptation automatique des programmes aux caractéristiques
nationales (langue, représentation des nombres et des symboles, etc.)
 La compatibilité avec les DLL et les modules COM actuels qui
s’exécutent en code natif non contrôlé par .NET en utilisant le
P/invoke
5

6. FRAMEWORK .NET
 Spécifications:
 Compilation en MSIL (Microsoft Intermediate Language):
 Lors d'une compilation destinée à produire un code managé, le
compilateur convertit le code source en langage intermédiaire,
appelé MSIL
 MSIL: Un jeu d'instructions indépendant du processeur qui est
converti (par la suite) efficacement en code natif
6

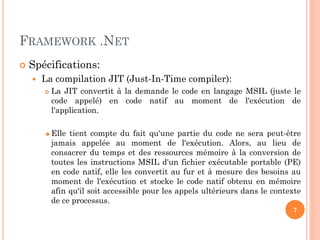

7. FRAMEWORK .NET
 Spécifications:
 La compilation JIT (Just-In-Time compiler):
 La JIT convertit à la demande le code en langage MSIL (juste le
code appelé) en code natif au moment de l'exécution de
l'application.
 Elle tient compte du fait qu'une partie du code ne sera peut-être
jamais appelée au moment de l'exécution. Alors, au lieu de
consacrer du temps et des ressources mémoire à la conversion de
toutes les instructions MSIL d'un fichier exécutable portable (PE)
en code natif, elle les convertit au fur et à mesure des besoins au
moment de l'exécution et stocke le code natif obtenu en mémoire
afin qu'il soit accessible pour les appels ultérieurs dans le contexte
de ce processus.
7

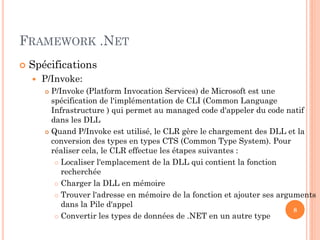

8. FRAMEWORK .NET
 Spécifications
 P/Invoke:
 P/Invoke (Platform Invocation Services) de Microsoft est une
spécification de l'implémentation de CLI (Common Language
Infrastructure ) qui permet au managed code d'appeler du code natif
dans les DLL
 Quand P/Invoke est utilisé, le CLR gère le chargement des DLL et la
conversion des types en types CTS (Common Type System). Pour
réaliser cela, le CLR effectue les étapes suivantes :
 Localiser l'emplacement de la DLL qui contient la fonction
recherchée
 Charger la DLL en mémoire
 Trouver l'adresse en mémoire de la fonction et ajouter ses arguments
dans la Pile d'appel
 Convertir les types de données de .NET en un autre type
8

9. FRAMEWORK .NET
 Spécifications
 L’infrastructure CLI (Common Language Infrastructure ):
 Une spécification ouverte développée par Microsoft pour sa plate-
forme .NET qui décrit l'environnement d'exécution de la machine
virtuelle
 L'implémentation de la CLI inclut des fonctions pour gérer les
erreurs, le ramasse-miettes, la sécurité et l'interopérabilité avec
le système d'exploitation (les objets COM pour Microsoft window,
gtk pour Mono de novell)
9

10. FRAMEWORK .NET
 Spécifications:
 CTS (Common Type System):
 Est un standard (norme) qui spécifie comment les
définitions de Type et les valeurs spécifiques des Types sont
représentés dans la mémoire de l'ordinateur.
 Il est destiné à permettre à des programmes écrits dans des
langages de programmation différents (dans la famille des
langages .Net) pour échanger facilement des informations.
 Il est utilisé dans les langages de programmation;
 Un type CTS peut être décrit comme la définition d'un
ensemble de valeurs (par exemple, « tous les entiers
compris entre 0 et 10 »), et les opérations permises sur
ces valeurs (par exemple, l'addition et la soustraction).
10

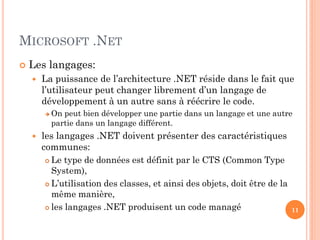

11. MICROSOFT .NET
 Les langages:
 La puissance de l’architecture .NET réside dans le fait que
l’utilisateur peut changer librement d’un langage de
développement à un autre sans à réécrire le code.
 On peut bien développer une partie dans un langage et une autre
partie dans un langage différent.
 les langages .NET doivent présenter des caractéristiques
communes:
 Le type de données est définit par le CTS (Common Type
System),
 L’utilisation des classes, et ainsi des objets, doit être de la
même manière,
 les langages .NET produisent un code managé 11

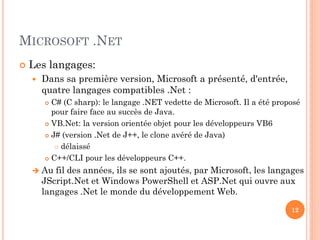

12. MICROSOFT .NET
 Les langages:
 Dans sa première version, Microsoft a présenté, d'entrée,
quatre langages compatibles .Net :
 C# (C sharp): le langage .NET vedette de Microsoft. Il a été proposé
pour faire face au succès de Java.
 VB.Net: la version orientée objet pour les développeurs VB6
 J# (version .Net de J++, le clone avéré de Java)
 délaissé
 C++/CLI pour les développeurs C++.
 Au fil des années, ils se sont ajoutés, par Microsoft, les langages
JScript.Net et Windows PowerShell et ASP.Net qui ouvre aux
langages .Net le monde du développement Web.
12

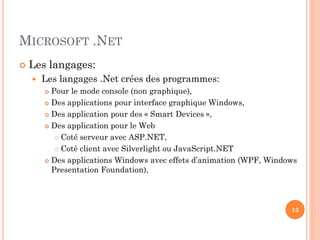

13. MICROSOFT .NET
 Les langages:
 Les langages .Net crées des programmes:
 Pour le mode console (non graphique),
 Des applications pour interface graphique Windows,
 Des application pour des « Smart Devices »,
 Des application pour le Web
 Coté serveur avec ASP.NET,
 Coté client avec Silverlight ou JavaScript.NET
 Des applications Windows avec effets d’animation (WPF, Windows
Presentation Foundation),
13

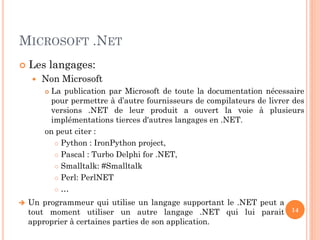

14. MICROSOFT .NET
 Les langages:
 Non Microsoft
 La publication par Microsoft de toute la documentation nécessaire
pour permettre à d’autre fournisseurs de compilateurs de livrer des
versions .NET de leur produit a ouvert la voie à plusieurs
implémentations tierces d'autres langages en .NET.
on peut citer :
 Python : IronPython project,
 Pascal : Turbo Delphi for .NET,
 Smalltalk: #Smalltalk
 Perl: PerlNET
 …
14
 Un programmeur qui utilise un langage supportant le .NET peut a
tout moment utiliser un autre langage .NET qui lui parait
approprier à certaines parties de son application.

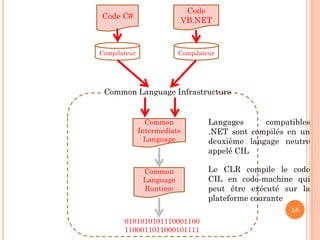

15. Code C#
Code
VB.NET
Compilateur
Common Language Infrastructure
Common
Intermediate
Language
Common
Language
Runtime
0101010101110001100
1100011011000101111
Compilateur
Langages compatibles
.NET sont compilés en un
deuxième langage neutre
appelé CIL
Le CLR compile le code
CIL en code-machine qui
peut être exécuté sur la
plateforme courante
15

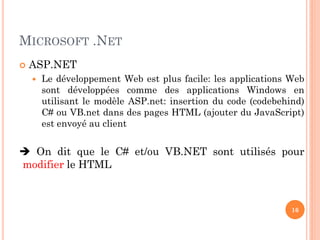

16. MICROSOFT .NET
 ASP.NET
 Le développement Web est plus facile: les applications Web
sont développées comme des applications Windows en
utilisant le modèle ASP.net: insertion du code (codebehind)
C# ou VB.net dans des pages HTML (ajouter du JavaScript)
est envoyé au client
 On dit que le C# et/ou VB.NET sont utilisés pour
modifier le HTML
16

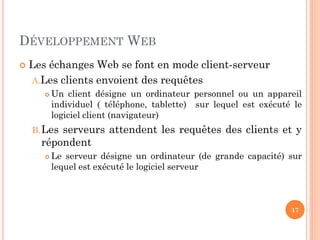

17. DÉVELOPPEMENT WEB
 Les échanges Web se font en mode client-serveur
A.Les clients envoient des requêtes
 Un client désigne un ordinateur personnel ou un appareil
individuel ( téléphone, tablette) sur lequel est exécuté le
logiciel client (navigateur)
B.Les serveurs attendent les requêtes des clients et y
répondent
 Le serveur désigne un ordinateur (de grande capacité) sur
lequel est exécuté le logiciel serveur
17

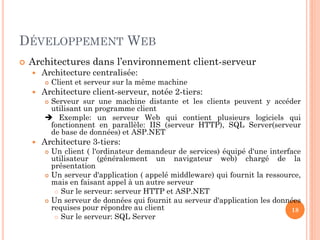

18. DÉVELOPPEMENT WEB
 Architectures dans l’environnement client-serveur
 Architecture centralisée:
 Client et serveur sur la même machine
 Architecture client-serveur, notée 2-tiers:
 Serveur sur une machine distante et les clients peuvent y accéder
utilisant un programme client
 Exemple: un serveur Web qui contient plusieurs logiciels qui
fonctionnent en parallèle: IIS (serveur HTTP), SQL Server(serveur
de base de données) et ASP.NET
 Architecture 3-tiers:
 Un client ( l'ordinateur demandeur de services) équipé d'une interface
utilisateur (généralement un navigateur web) chargé de la
présentation
 Un serveur d'application ( appelé middleware) qui fournit la ressource,
mais en faisant appel à un autre serveur
 Sur le serveur: serveur HTTP et ASP.NET
 Un serveur de données qui fournit au serveur d'application les données
requises pour répondre au client
 Sur le serveur: SQL Server
18

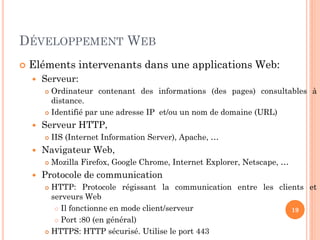

19. DÉVELOPPEMENT WEB
 Eléments intervenants dans une applications Web:
 Serveur:
 Ordinateur contenant des informations (des pages) consultables à
distance.
 Identifié par une adresse IP et/ou un nom de domaine (URL)
 Serveur HTTP,
 IIS (Internet Information Server), Apache, …
 Navigateur Web,
 Mozilla Firefox, Google Chrome, Internet Explorer, Netscape, …
 Protocole de communication
 HTTP: Protocole régissant la communication entre les clients et
serveurs Web
 Il fonctionne en mode client/serveur
 Port :80 (en général)
 HTTPS: HTTP sécurisé. Utilise le port 443
19

20. DÉVELOPPEMENT WEB
 Comment naviguer sur le
Web?
I. Utiliser un navigateur
II. Spécifier une adresse URL
 URL: adresse (IP ou nom) d’un
serveur (site) Web (HTTP)
+ adresse d’un ressource sur le
site
Exemple:
http://msdn.microsoft.com/fr-
fr/asp.net/centrum-asp-net.aspx
III. Le navigateur :
 Télécharge le document
correspondant à l’URL
 Interprète et affiche le contenu
20

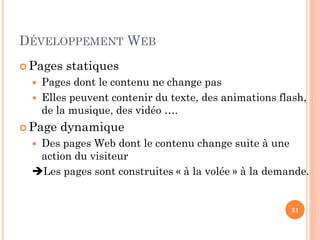

21. DÉVELOPPEMENT WEB
 Pages statiques
 Pages dont le contenu ne change pas
 Elles peuvent contenir du texte, des animations flash,
de la musique, des vidéo ….
 Page dynamique
 Des pages Web dont le contenu change suite à une
action du visiteur
Les pages sont construites « à la volée » à la demande.
21

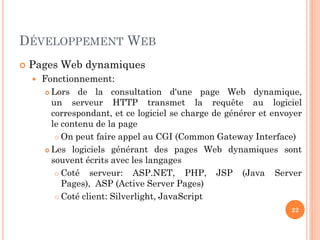

22. DÉVELOPPEMENT WEB
 Pages Web dynamiques
 Fonctionnement:
 Lors de la consultation d'une page Web dynamique,
un serveur HTTP transmet la requête au logiciel
correspondant, et ce logiciel se charge de générer et envoyer
le contenu de la page
 On peut faire appel au CGI (Common Gateway Interface)
 Les logiciels générant des pages Web dynamiques sont
souvent écrits avec les langages
 Coté serveur: ASP.NET, PHP, JSP (Java Server
Pages), ASP (Active Server Pages)
 Coté client: Silverlight, JavaScript
22

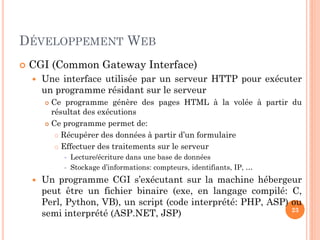

23. DÉVELOPPEMENT WEB
 CGI (Common Gateway Interface)
 Une interface utilisée par un serveur HTTP pour exécuter
un programme résidant sur le serveur
 Ce programme génère des pages HTML à la volée à partir du
résultat des exécutions
 Ce programme permet de:
 Récupérer des données à partir d’un formulaire
 Effectuer des traitements sur le serveur
 Lecture/écriture dans une base de données
 Stockage d’informations: compteurs, identifiants, IP, …
 Un programme CGI s’exécutant sur la machine hébergeur
peut être un fichier binaire (exe, en langage compilé: C,
Perl, Python, VB), un script (code interprété: PHP, ASP) ou
semi interprété (ASP.NET, JSP) 23

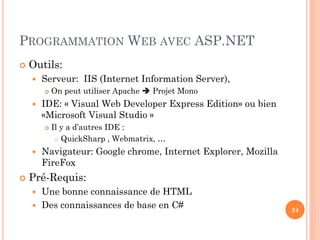

24. PROGRAMMATION WEB AVEC ASP.NET
 Outils:
 Serveur: IIS (Internet Information Server),
 On peut utiliser Apache  Projet Mono
 IDE: « Visual Web Developer Express Edition» ou bien
«Microsoft Visual Studio »
 Il y a d’autres IDE :
 QuickSharp , Webmatrix, …
 Navigateur: Google chrome, Internet Explorer, Mozilla
FireFox
 Pré-Requis:
 Une bonne connaissance de HTML
 Des connaissances de base en C# 24

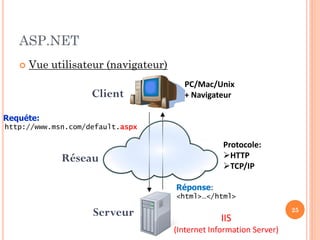

25. ASP.NET
 Vue utilisateur (navigateur)
IIS
(Internet Information Server)
Client
Serveur
Requéte:
http://www.msn.com/default.aspx
Réponse:
<html>…</html>
Réseau
Protocole:
HTTP
TCP/IP
PC/Mac/Unix
+ Navigateur
25

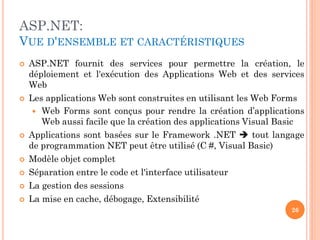

26. ASP.NET:
VUE D'ENSEMBLE ET CARACTÉRISTIQUES
 ASP.NET fournit des services pour permettre la création, le
déploiement et l'exécution des Applications Web et des services
Web
 Les applications Web sont construites en utilisant les Web Forms
 Web Forms sont conçus pour rendre la création d’applications
Web aussi facile que la création des applications Visual Basic
 Applications sont basées sur le Framework .NET  tout langage
de programmation NET peut être utilisé (C #, Visual Basic)
 Modèle objet complet
 Séparation entre le code et l'interface utilisateur
 La gestion des sessions
 La mise en cache, débogage, Extensibilité
26

27. ASP.NET
 1ére application
 Lancer MS Visual Studio (ou bien MS Visual Web Developer)
 Menu fichier  Nouveau site Web
 Choisir Visual C#  Web  Application ASP.NET
 Configurer les informations: Nom, Emplacement (Local,
HTTP ou FTP)
27
 Dans l’explorateur de solution on aura:
– Default.aspx: la page web. Disponible en deux modes
d’affichage: « Concepteur de vues » et « Balisage »
– Bouton droit sur « Default.aspx » et « Afficher le
balisage » ou « Concepteur de vues »
– Default.aspx.cs: le code behind (code C# exécuté sur
le serveur)
– Web.config: fichier de configuration de l’application

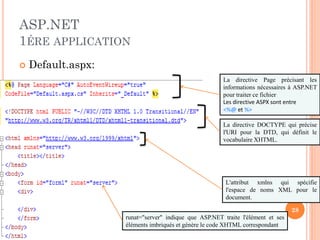

28. ASP.NET
1ÉRE APPLICATION
 Default.aspx:
La directive Page précisant les
informations nécessaires à ASP.NET
pour traiter ce fichier
Les directive ASPX sont entre
<%@ et %>
La directive DOCTYPE qui précise
l'URI pour la DTD, qui définit le
vocabulaire XHTML.
L'attribut xmlns qui spécifie
l'espace de noms XML pour le
document.
runat="server" indique que ASP.NET traite l'élément et ses
éléments imbriqués et génère le code XHTML correspondant
28

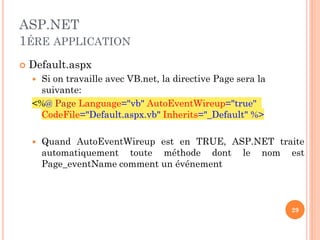

29. ASP.NET
1ÉRE APPLICATION
 Default.aspx
 Si on travaille avec VB.net, la directive Page sera la
suivante:
<%@ Page Language="vb" AutoEventWireup="true"
CodeFile="Default.aspx.vb" Inherits="_Default" %>
 Quand AutoEventWireup est en TRUE, ASP.NET traite
automatiquement toute méthode dont le nom est
Page_eventName comment un événement
29

30. ASP.NET
1ÉRE APPLICATION
 Modification:
 On peut modifier les propriétés de la page Web de
deux manières:
<head runat="server">
<title>Ma premiére page ASPX</title>
</head>
1. Directement dans le mode
balisage
2. Utilisant les propriétés du
DOCUMENT
30

31. ASP.NET
1ÉRE APPLICATION
 Modification (suite):
 Différence entre contrôles ASP.NET et HTML
 Ajouter un titre <h2>
 Ajouter une étiquette « label » directement dans le code HTML
 Ajouter une étiquette à partir de la boite à outils
31
<body>
<form id="form1" runat="server">
<div>
<h2> le frameWork .net</h2>
<label id="LblHTM"> Lable HTML</label>
<p>
<asp:Label ID="Label1" runat="server" Text="Label ASP" ></asp:Label>
</p>
</div>
</form>
</body>
– La balise asp indique que l’étiquette est un contrôle ASP.NET et pas un
élément XHTML

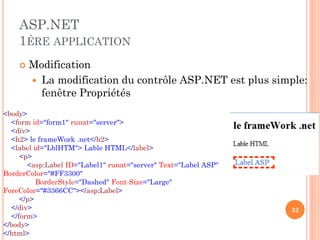

32. ASP.NET
1ÉRE APPLICATION
 Modification
 La modification du contrôle ASP.NET est plus simple:
fenêtre Propriétés
<body>
<form id="form1" runat="server">
<div>
<h2> le frameWork .net</h2>
<label id="LblHTM"> Lable HTML</label>
<p>
<asp:Label ID="Label1" runat="server" Text="Label ASP"
BorderColor="#FF3300"
BorderStyle="Dashed" Font-Size="Large"
ForeColor="#3366CC"></asp:Label>
</p>
</div>
</form>
</body>
</html>
32

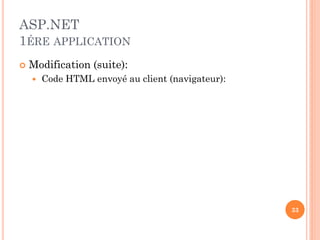

33. ASP.NET
1ÉRE APPLICATION
 Modification (suite):
 Code HTML envoyé au client (navigateur):
33

34. <html xmlns="http://www.w3.org/1999/xhtml">
<head><title>
Ma premiére page ASPX
</title></head>
<body>
<form name="form1" method="post" action="Default.aspx" id="form1">
<div>
<input type="hidden" name="__VIEWSTATE" id="__VIEWSTATE"
value="/wEPDwUJODExMDE5NzY5ZGQcf4hA8Ern83MUMx+7p/3Vl5XGMg=="
/>
</div>
<div>
<h2> le frameWork .net</h2>
<label id="LblHTM"> Lable HTML</label>
<p>
<span id="Label1" style="display:inline-block;color:#3366CC;border-
color:#FF3300;border-style:Dashed;font-size:Large;">Label ASP</span>
</p>
</div>
</form>
</body>
</html>
Seuls les éléments marqués dans le fichier ASPX avec runat="server"
sont modifiés et remplacés dans le XHTML généré
Le formulaire contient une balise span pour représenter le texte de
l'étiquette ASP.NET «Label1». Les Propriétés de formatage du
l’étiquette sont convertis dans l'attribut style de l'élément span.
Des composantes Non visuelles sont ajoutées au formulaire , appelées hidden
inputs, enregistre les données invisible à l’utilisateur
34

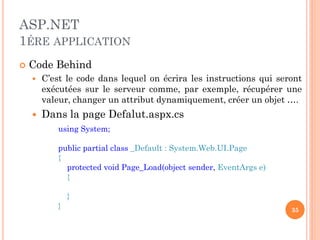

35. ASP.NET
1ÉRE APPLICATION
 Code Behind
 C’est le code dans lequel on écrira les instructions qui seront
exécutées sur le serveur comme, par exemple, récupérer une
valeur, changer un attribut dynamiquement, créer un objet ….
 Dans la page Defalut.aspx.cs
using System;
public partial class _Default : System.Web.UI.Page
{
protected void Page_Load(object sender, EventArgs e)
{
}
} 35

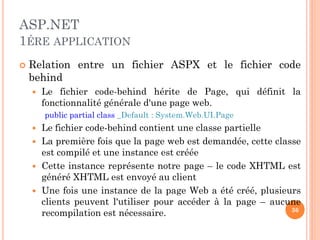

36. ASP.NET
1ÉRE APPLICATION
 Relation entre un fichier ASPX et le fichier code
behind
 Le fichier code-behind hérite de Page, qui définit la
fonctionnalité générale d'une page web.
public partial class _Default : System.Web.UI.Page
 Le fichier code-behind contient une classe partielle
 La première fois que la page web est demandée, cette classe
est compilé et une instance est créée
 Cette instance représente notre page – le code XHTML est
généré XHTML est envoyé au client
 Une fois une instance de la page Web a été créé, plusieurs
clients peuvent l'utiliser pour accéder à la page – aucune
recompilation est nécessaire. 36

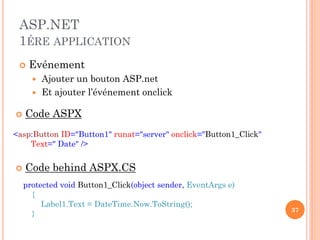

37. ASP.NET
1ÉRE APPLICATION
 Evénement
 Ajouter un bouton ASP.net
 Et ajouter l’événement onclick
37
<asp:Button ID="Button1" runat="server" onclick="Button1_Click"
Text=" Date" />
protected void Button1_Click(object sender, EventArgs e)
{
Label1.Text = DateTime.Now.ToString();
}
 Code ASPX
 Code behind ASPX.CS

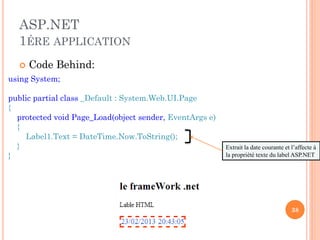

38. ASP.NET
1ÉRE APPLICATION
 Code Behind:
using System;
public partial class _Default : System.Web.UI.Page
{
protected void Page_Load(object sender, EventArgs e)
{
Label1.Text = DateTime.Now.ToString();
}
}
Extrait la date courante et l’affecte à
la propriété texte du label ASP.NET
38

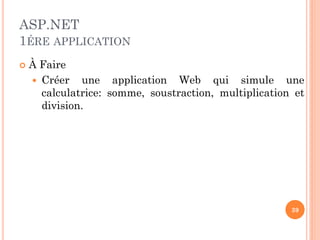

39. ASP.NET
1ÉRE APPLICATION
 À Faire
 Créer une application Web qui simule une
calculatrice: somme, soustraction, multiplication et
division.
39
