Développement
des applications web
     avec J2EE

    Réalisé par:
  Jihed DGHAIES
   Copyright club CFEM ©2010




                        Modèle MVC
Programme


 1   Design pattern MVC

 2   Modèle

 3   Vue

 4   Contrôleur

 5
 3   J2EE et MVC


                          2/12

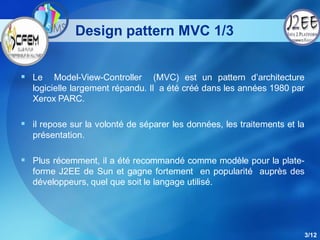

Design pattern MVC 1/3


 Le     Model-View-Controller (MVC) est un pattern d’architecture
   logicielle largement répandu. Il a été créé dans les années 1980 par
   Xerox PARC.

 il repose sur la volonté de séparer les données, les traitements et la
   présentation.

 Plus récemment, il a été recommandé comme modèle pour la plate-
   forme J2EE de Sun et gagne fortement en popularité auprès des
   développeurs, quel que soit le langage utilisé.




                                                                           3/12

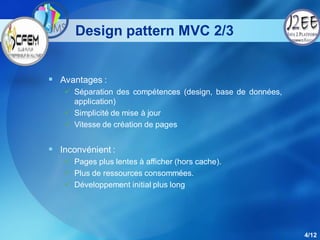

Design pattern MVC 2/3


 Avantages :
    Séparation des compétences (design, base de données,
     application)
    Simplicité de mise à jour
    Vitesse de création de pages


 Inconvénient :
    Pages plus lentes à afficher (hors cache).
    Plus de ressources consommées.
    Développement initial plus long




                                                            4/12
Design pattern MVC 3/3




                         5/12

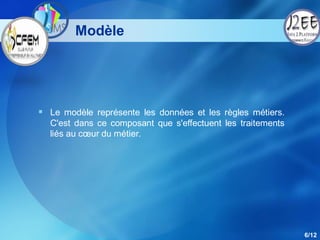

Modèle




 Le modèle représente les données et les règles métiers.
  C'est dans ce composant que s'effectuent les traitements
  liés au cœur du métier.




                                                             6/12

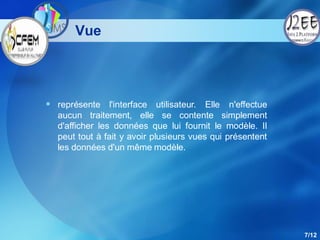

Vue




 représente l'interface utilisateur. Elle n'effectue
  aucun traitement, elle se contente simplement
  d'afficher les données que lui fournit le modèle. Il
  peut tout à fait y avoir plusieurs vues qui présentent
  les données d'un même modèle.




                                                           7/12

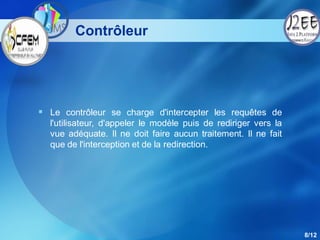

Contrôleur




 Le contrôleur se charge d'intercepter les requêtes de
  l'utilisateur, d'appeler le modèle puis de rediriger vers la
  vue adéquate. Il ne doit faire aucun traitement. Il ne fait
  que de l'interception et de la redirection.




                                                                 8/12

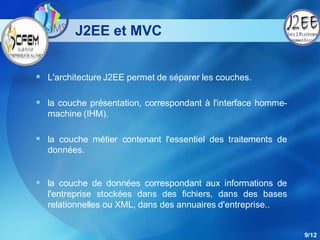

J2EE et MVC


 L'architecture J2EE permet de séparer les couches.

 la couche présentation, correspondant à l'interface homme-
  machine (IHM).

 la couche métier contenant l'essentiel des traitements de
  données.


 la couche de données correspondant aux informations de
  l'entreprise stockées dans des fichiers, dans des bases
  relationnelles ou XML, dans des annuaires d'entreprise..


                                                               9/12

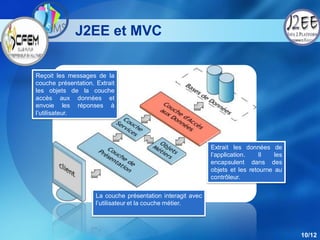

J2EE et MVC

Reçoit les messages de la
couche présentation. Extrait
les objets de la couche
accès aux données et
envoie les réponses à
l’utilisateur.




                                                             Extrait les données de
                                                             l’application.   Il    les
                                                             encapsulent dans des
                                                             objets et les retourne au
                                                             contrôleur.

                     La couche présentation interagit avec
                     l’utilisateur et la couche métier.




                                                                                          10/12

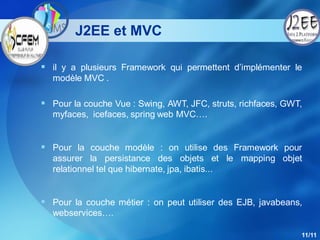

J2EE et MVC

 il y a plusieurs Framework qui permettent d’implémenter le
  modèle MVC .

 Pour la couche Vue : Swing, AWT, JFC, struts, richfaces, GWT,
  myfaces, icefaces, spring web MVC….


 Pour la couche modèle : on utilise des Framework pour
  assurer la persistance des objets et le mapping objet
  relationnel tel que hibernate, jpa, ibatis...


 Pour la couche métier : on peut utiliser des EJB, javabeans,
  webservices….

                                                              11/11
