Bases de Données Réparties (BDRé)
Abdelouahed Sabri 2011/2012
abdelouahed.sabri@gmail.com
Clients, Distributeurs
Clients habitants Tétouan
Clients habitants Tanger
Distributeurs (Nom, Télé)
Plan
Introduction
C’est quoi une base de données répartie
Avantages et Inconvénients
Objectifs
Modélisation et conception
Fragmentation
Allocation
Répartition avancée
La pratique
Abdelouahed Sabri 2011/2012
2
Introduction

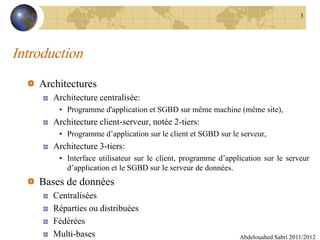

Architectures
Architecture centralisée:
• Programme d'application et SGBD sur même machine (même site),
Architecture client-serveur, notée 2-tiers:
• Programme d’application sur le client et SGBD sur le serveur,
Architecture 3-tiers:
• Interface utilisateur sur le client, programme d’application sur le serveur
d’application et le SGBD sur le serveur de données.
Bases de données
Centralisées
Réparties ou distribuées
Fédérées
Multi-bases Abdelouahed Sabri 2011/2012
3
Introduction

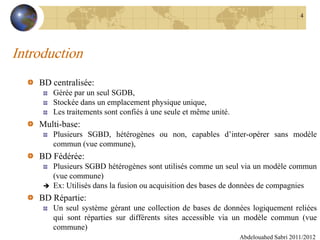

BD centralisée:
Gérée par un seul SGDB,
Stockée dans un emplacement physique unique,
Les traitements sont confiés à une seule et même unité.
Multi-base:
Plusieurs SGBD, hétérogènes ou non, capables d’inter-opérer sans modèle
commun (vue commune),
BD Fédérée:
Plusieurs SGBD hétérogènes sont utilisés comme un seul via un modèle commun
(vue commune)
 Ex: Utilisés dans la fusion ou acquisition des bases de données de compagnies
BD Répartie:
Un seul système gérant une collection de bases de données logiquement reliées
qui sont réparties sur différents sites accessible via un modèle commun (vue
commune)
Abdelouahed Sabri 2011/2012
4
Introduction

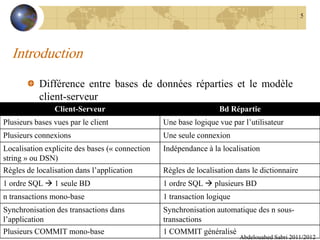

Différence entre bases de données réparties et le modèle
client-serveur
Abdelouahed Sabri 2011/2012
5
Client-Serveur Bd Répartie
Plusieurs bases vues par le client Une base logique vue par l’utilisateur
Plusieurs connexions Une seule connexion
Localisation explicite des bases (« connection
string » ou DSN)
Indépendance à la localisation
Règles de localisation dans l’application Règles de localisation dans le dictionnaire
1 ordre SQL  1 seule BD 1 ordre SQL  plusieurs BD
n transactions mono-base 1 transaction logique
Synchronisation des transactions dans
l’application
Synchronisation automatique des n sous-
transactions
Plusieurs COMMIT mono-base 1 COMMIT généralisé
Introduction
Pourquoi répartir?
Besoin de décentralisation des organisations,
Partage de données géographiquement reparties.
Principe de la répartition:
Les données et traitements sont répartis sur différents
sites interconnectés par un réseau de communication.
 La défaillance d'un site ne peut pas entraîner
l'indisponibilité totale du système et sa probabilité peut
être négligée grâce à la tolérance aux fautes, assurée par
la redondance des informations et des traitements.
Abdelouahed Sabri 2011/2012
6
Introduction

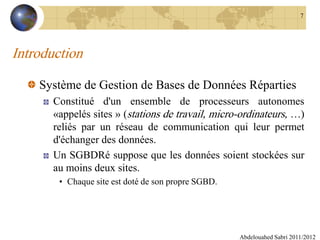

Système de Gestion de Bases de Données Réparties
Constitué d'un ensemble de processeurs autonomes
«appelés sites » (stations de travail, micro-ordinateurs, …)
reliés par un réseau de communication qui leur permet
d'échanger des données.
Un SGBDRé suppose que les données soient stockées sur
au moins deux sites.
• Chaque site est doté de son propre SGBD.
Abdelouahed Sabri 2011/2012
7
Introduction

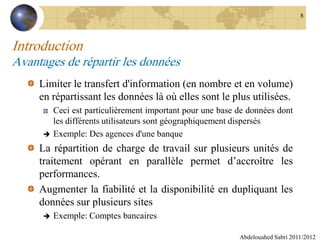

Avantages de répartir les données
Limiter le transfert d'information (en nombre et en volume)
en répartissant les données là où elles sont le plus utilisées.
Ceci est particulièrement important pour une base de données dont
les différents utilisateurs sont géographiquement dispersés
 Exemple: Des agences d'une banque
La répartition de charge de travail sur plusieurs unités de
traitement opérant en parallèle permet d’accroître les
performances.
Augmenter la fiabilité et la disponibilité en dupliquant les
données sur plusieurs sites
 Exemple: Comptes bancaires
Abdelouahed Sabri 2011/2012
8
Introduction
Inconvénients de répartir les données
Inconvénients
Complexité des SGBDs,
Problème de concurrence d’accès,
Surcoût du traitement: la distribution de données
entraine des communications inter-sites,
Sécurité.
Abdelouahed Sabri 2011/2012
9
Introduction

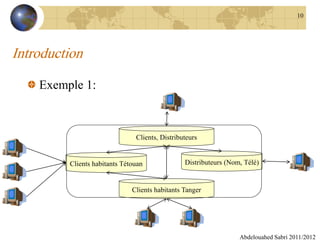

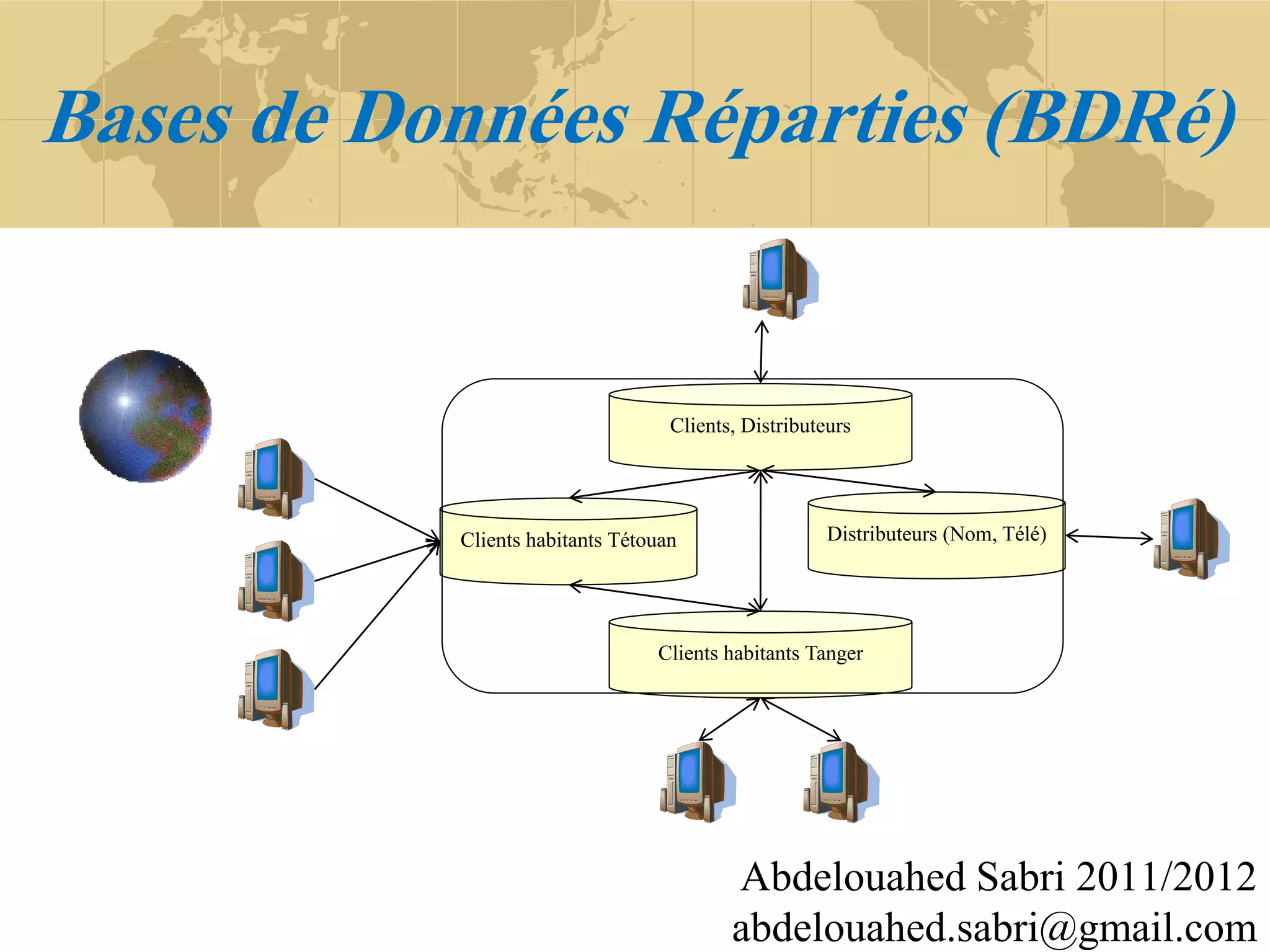

Exemple 1:
Abdelouahed Sabri 2011/2012
10
Clients, Distributeurs
Clients habitants Tétouan
Clients habitants Tanger
Distributeurs (Nom, Télé)
Introduction
Exemple 2: Une banque peut avoir des agences à Casa, à Rabat et à Fès.
BD centralisée:
1. Le siège principal de la banque gérerait tous les comptes des clients,
2. Les agences devraient communiquer avec le siège social pour avoir accès
aux données.
BD répartie:
• Les informations sur les comptes sont distribuées dans les agences et celles-ci
sont interconnectées (entièrement ou partiellement) afin qu'elles puissent
avoir accès aux données externes.
Cependant, la répartition de la base de données bancaire est invisible aux
agences en tant qu'utilisateurs, et la seule conséquence directe pour elles est
que l'accès à certaines données est beaucoup plus rapide.
Abdelouahed Sabri 2011/2012
11
Objectifs d’une base de données repartie
Les 12 principaux objectifs définis par C.J. Date[1] sont:
Abdelouahed Sabri 2011/2012
12
1) Transparence pour l’utilisateur,
2) Autonomie de chaque site,
3) Absence de site privilégié,
4) Continuité de service,
5) Transparence vis-à-vis de la
localisation de données,
6) Transparence vis-à-vis de la
fragmentation,
7) Transparence vis-à-vis de la
réplication,
8) Traitement réparti des requêtes,
9) Indépendance vis-à-vis du
matériel,
10) Indépendance vis-à-vis du
système d’exploitation,
11) Indépendance vis-à-vis du
réseau,
12) Indépendance vis-à-vis du
SGBD
[1] C.J. Date: auteur du livre An Introduction to Database Systems (8th Edition)
Objectifs d’une base de données repartie (suite)

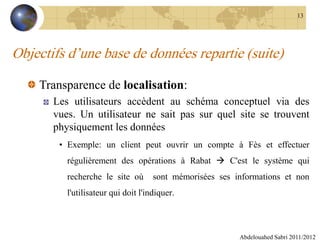

Transparence de localisation:
Les utilisateurs accèdent au schéma conceptuel via des
vues. Un utilisateur ne sait pas sur quel site se trouvent
physiquement les données
• Exemple: un client peut ouvrir un compte à Fès et effectuer
régulièrement des opérations à Rabat  C'est le système qui
recherche le site où sont mémorisées ses informations et non
l'utilisateur qui doit l'indiquer.
Abdelouahed Sabri 2011/2012
13

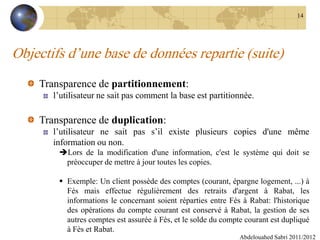

Objectifs d’une base de données repartie (suite)
Transparence de partitionnement:
l’utilisateur ne sait pas comment la base est partitionnée.
Transparence de duplication:
l’utilisateur ne sait pas s’il existe plusieurs copies d'une même
information ou non.
Lors de la modification d'une information, c'est le système qui doit se
préoccuper de mettre à jour toutes les copies.
 Exemple: Un client possède des comptes (courant, épargne logement, ...) à
Fès mais effectue régulièrement des retraits d'argent à Rabat, les
informations le concernant soient réparties entre Fès à Rabat: l'historique
des opérations du compte courant est conservé à Rabat, la gestion de ses
autres comptes est assurée à Fès, et le solde du compte courant est dupliqué
à Fès et Rabat.
Abdelouahed Sabri 2011/2012
14
Objectifs d’une base de données repartie (suite)

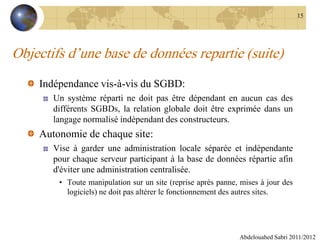

Indépendance vis-à-vis du SGBD:
Un système réparti ne doit pas être dépendant en aucun cas des
différents SGBDs, la relation globale doit être exprimée dans un
langage normalisé indépendant des constructeurs.
Autonomie de chaque site:
Vise à garder une administration locale séparée et indépendante
pour chaque serveur participant à la base de données répartie afin
d'éviter une administration centralisée.
• Toute manipulation sur un site (reprise après panne, mises à jour des
logiciels) ne doit pas altérer le fonctionnement des autres sites.
Abdelouahed Sabri 2011/2012
15

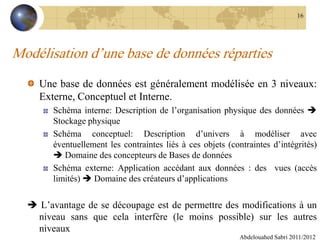

Modélisation d’une base de données réparties
Une base de données est généralement modélisée en 3 niveaux:
Externe, Conceptuel et Interne.
Schéma interne: Description de l’organisation physique des données 
Stockage physique
Schéma conceptuel: Description d’univers à modéliser avec
éventuellement les contraintes liés à ces objets (contraintes d’intégrités)
 Domaine des concepteurs de Bases de données
Schéma externe: Application accédant aux données : des vues (accès
limités)  Domaine des créateurs d’applications
 L’avantage de se découpage est de permettre des modifications à un
niveau sans que cela interfère (le moins possible) sur les autres
niveaux
Abdelouahed Sabri 2011/2012
16
Modélisation d’une base de données réparties
Pour une base de données réparties, la répartition a lieu dans les
trois niveaux:
Abdelouahed Sabri 2011/2012
17

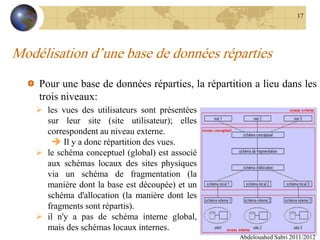

 les vues des utilisateurs sont présentées
sur leur site (site utilisateur); elles
correspondent au niveau externe.
 Il y a donc répartition des vues.
 le schéma conceptuel (global) est associé
aux schémas locaux des sites physiques
via un schéma de fragmentation (la
manière dont la base est découpée) et un
schéma d'allocation (la manière dont les
fragments sont répartis).
 il n'y a pas de schéma interne global,
mais des schémas locaux internes.

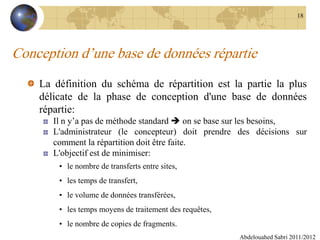

Conception d’une base de données répartie
La définition du schéma de répartition est la partie la plus
délicate de la phase de conception d'une base de données
répartie:
Il n y’a pas de méthode standard  on se base sur les besoins,
L'administrateur (le concepteur) doit prendre des décisions sur
comment la répartition doit être faite.
L'objectif est de minimiser:
• le nombre de transferts entre sites,
• les temps de transfert,
• le volume de données transférées,
• les temps moyens de traitement des requêtes,
• le nombre de copies de fragments.
Abdelouahed Sabri 2011/2012
18
Conception d’une base de données répartie
Méthodes de conception:
Deux approches fondamentales sont à l'origine de la
conception des bases de données réparties :
1. La conception descendante (Top down design),
2. La conception ascendante (Bottom up design).
NB: Pour les deux approches il faut recueillir l'expression
des besoins des utilisateurs afin de créer un schéma
conceptuel unique et en déduire les vues externes à prévoir.
Abdelouahed Sabri 2011/2012
19
Conception d’une base de données répartie

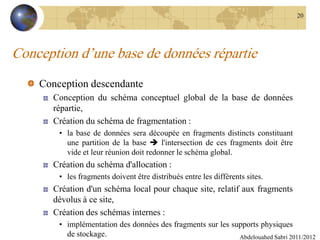

Conception descendante
Conception du schéma conceptuel global de la base de données
répartie,
Création du schéma de fragmentation :
• la base de données sera découpée en fragments distincts constituant
une partition de la base  l'intersection de ces fragments doit être
vide et leur réunion doit redonner le schéma global.
Création du schéma d'allocation :
• les fragments doivent être distribués entre les différents sites.
Création d'un schéma local pour chaque site, relatif aux fragments
dévolus à ce site,
Création des schémas internes :
• implémentation des données des fragments sur les supports physiques
de stockage. Abdelouahed Sabri 2011/2012
20
Conception d’une base de données répartie

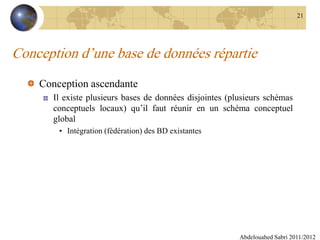

Conception ascendante
Il existe plusieurs bases de données disjointes (plusieurs schémas
conceptuels locaux) qu’il faut réunir en un schéma conceptuel
global
• Intégration (fédération) des BD existantes
Abdelouahed Sabri 2011/2012
21

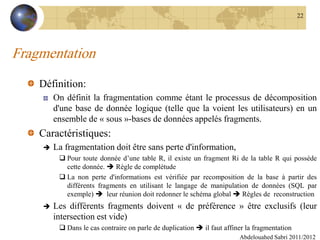

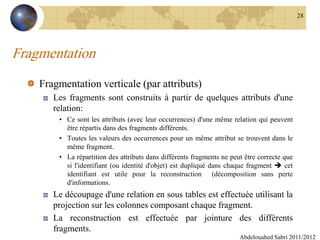

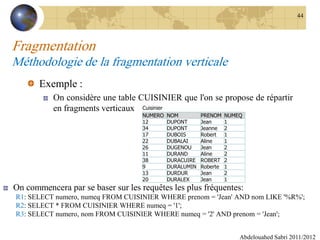

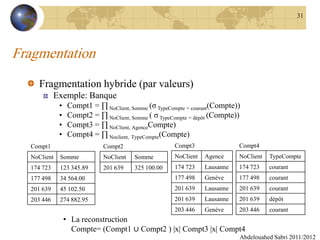

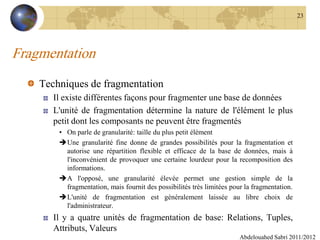

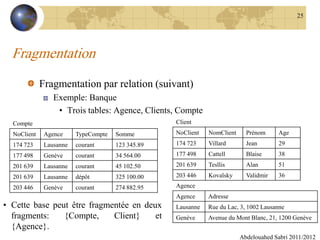

Fragmentation
Définition:
On définit la fragmentation comme étant le processus de décomposition
d'une base de donnée logique (telle que la voient les utilisateurs) en un
ensemble de « sous »-bases de données appelés fragments.
Caractéristiques:
 La fragmentation doit être sans perte d'information,
 Pour toute donnée d’une table R, il existe un fragment Ri de la table R qui possède
cette donnée.  Règle de complétude
 La non perte d'informations est vérifiée par recomposition de la base à partir des
différents fragments en utilisant le langage de manipulation de données (SQL par
exemple)  leur réunion doit redonner le schéma global  Règles de reconstruction
 Les différents fragments doivent « de préférence » être exclusifs (leur
intersection est vide)
 Dans le cas contraire on parle de duplication  il faut affiner la fragmentation
Abdelouahed Sabri 2011/2012
22
Fragmentation
Techniques de fragmentation
Il existe différentes façons pour fragmenter une base de données
L'unité de fragmentation détermine la nature de l'élément le plus
petit dont les composants ne peuvent être fragmentés
• On parle de granularité: taille du plus petit élément
Une granularité fine donne de grandes possibilités pour la fragmentation et
autorise une répartition flexible et efficace de la base de données, mais à
l'inconvénient de provoquer une certaine lourdeur pour la recomposition des
informations.
A l'opposé, une granularité élevée permet une gestion simple de la
fragmentation, mais fournit des possibilités très limitées pour la fragmentation.
L'unité de fragmentation est généralement laissée au libre choix de
l'administrateur.
Il y a quatre unités de fragmentation de base: Relations, Tuples,
Attributs, Valeurs
Abdelouahed Sabri 2011/2012
23
Fragmentation

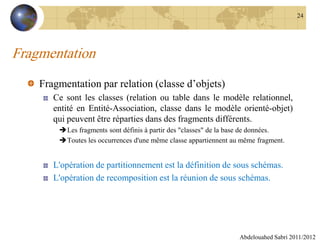

Fragmentation par relation (classe d’objets)
Ce sont les classes (relation ou table dans le modèle relationnel,
entité en Entité-Association, classe dans le modèle orienté-objet)
qui peuvent être réparties dans des fragments différents.
Les fragments sont définis à partir des "classes" de la base de données.
Toutes les occurrences d'une même classe appartiennent au même fragment.
L'opération de partitionnement est la définition de sous schémas.
L'opération de recomposition est la réunion de sous schémas.
Abdelouahed Sabri 2011/2012
24
Fragmentation
Fragmentation par relation (suivant)
Exemple: Banque
• Trois tables: Agence, Clients, Compte
Abdelouahed Sabri 2011/2012
25
Compte
NoClient Agence TypeCompte Somme
174 723 Lausanne courant 123 345.89
177 498 Genève courant 34 564.00
201 639 Lausanne courant 45 102.50
201 639 Lausanne dépôt 325 100.00
203 446 Genève courant 274 882.95
Client
NoClient NomClient Prénom Age
174 723 Villard Jean 29
177 498 Cattell Blaise 38
201 639 Tesllis Alan 51
203 446 Kovalsky Validmir 36
Agence
Agence Adresse
Lausanne Rue du Lac, 3, 1002 Lausanne
Genève Avenue du Mont Blanc, 21, 1200 Genève
• Cette base peut être fragmentée en deux
fragments: {Compte, Client} et
{Agence}.
Fragmentation

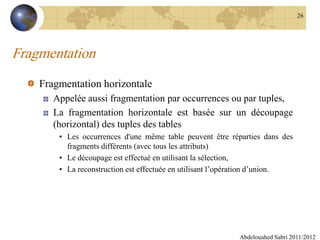

Fragmentation horizontale
Appelée aussi fragmentation par occurrences ou par tuples,
La fragmentation horizontale est basée sur un découpage
(horizontal) des tuples des tables
• Les occurrences d'une même table peuvent être réparties dans des
fragments différents (avec tous les attributs)
• Le découpage est effectué en utilisant la sélection,
• La reconstruction est effectuée en utilisant l’opération d’union.
Abdelouahed Sabri 2011/2012
26
Fragmentation
Fragmentation horizontale (suivant)

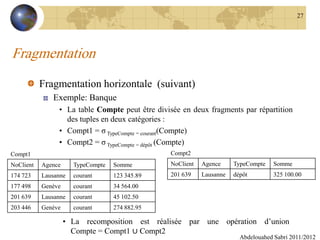

Exemple: Banque
• La table Compte peut être divisée en deux fragments par répartition
des tuples en deux catégories :
• Compt1 = σ TypeCompte = courant(Compte)
• Compt2 = σ TypeCompte = dépôt (Compte)
Abdelouahed Sabri 2011/2012
27
Compt1
NoClient Agence TypeCompte Somme
174 723 Lausanne courant 123 345.89
177 498 Genève courant 34 564.00
201 639 Lausanne courant 45 102.50
203 446 Genève courant 274 882.95
Compt2
NoClient Agence TypeCompte Somme
201 639 Lausanne dépôt 325 100.00
• La recomposition est réalisée par une opération d’union
Compte = Compt1 ∪ Compt2
Fragmentation
Fragmentation verticale (par attributs)
Les fragments sont construits à partir de quelques attributs d'une
relation:
• Ce sont les attributs (avec leur occurrences) d'une même relation qui peuvent
être répartis dans des fragments différents.
• Toutes les valeurs des occurrences pour un même attribut se trouvent dans le
même fragment.
• La répartition des attributs dans différents fragments ne peut être correcte que
si l'identifiant (ou identité d'objet) est dupliqué dans chaque fragment  cet
identifiant est utile pour la reconstruction (décomposition sans perte
d'informations.
Le découpage d'une relation en sous tables est effectuée utilisant la
projection sur les colonnes composant chaque fragment.
La reconstruction est effectuée par jointure des différents
fragments.
Abdelouahed Sabri 2011/2012
28
Fragmentation
Fragmentation verticale (suite)

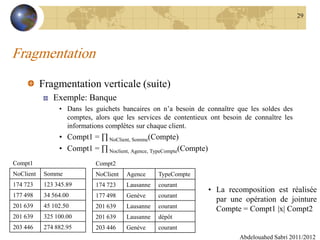

Exemple: Banque
• Dans les guichets bancaires on n’a besoin de connaître que les soldes des
comptes, alors que les services de contentieux ont besoin de connaître les
informations complètes sur chaque client.
• Compt1 = ∏ NoClient, Somme(Compte)
• Compt1 = ∏ Noclient, Agence, TypeCompte(Compte)
Abdelouahed Sabri 2011/2012
29
Compt1
NoClient Somme
174 723 123 345.89
177 498 34 564.00
201 639 45 102.50
201 639 325 100.00
203 446 274 882.95
Compt2
NoClient Agence TypeCompte
174 723 Lausanne courant
177 498 Genève courant
201 639 Lausanne courant
201 639 Lausanne dépôt
203 446 Genève courant
• La recomposition est réalisée
par une opération de jointure
Compte = Compt1 |x| Compt2
Fragmentation

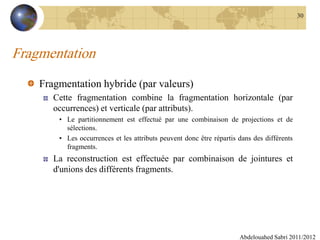

Fragmentation hybride (par valeurs)
Cette fragmentation combine la fragmentation horizontale (par
occurrences) et verticale (par attributs).
• Le partitionnement est effectué par une combinaison de projections et de
sélections.
• Les occurrences et les attributs peuvent donc être répartis dans des différents
fragments.
La reconstruction est effectuée par combinaison de jointures et
d'unions des différents fragments.
Abdelouahed Sabri 2011/2012
30
Fragmentation
Fragmentation hybride (par valeurs)
Exemple: Banque
• Compt1 = ∏ NoClient, Somme (σ TypeCompte = courant(Compte))
• Compt2 = ∏ NoClient, Somme ( σ TypeCompte = dépôt (Compte))
• Compt3 = ∏ NoClient, AgenceCompte)
• Compt4 = ∏ Noclient, TypeCompte(Compte)
Abdelouahed Sabri 2011/2012
31
Compt1
NoClient Somme
174 723 123 345.89
177 498 34 564.00
201 639 45 102.50
203 446 274 882.95
Compt2
NoClient Somme
201 639 325 100.00
Compt4
NoClient TypeCompte
174 723 courant
177 498 courant
201 639 courant
201 639 dépôt
203 446 courant
• La reconstruction
Compte= (Compt1 ∪ Compt2 ) |x| Compt3 |x| Compt4
Compt3
NoClient Agence
174 723 Lausanne
177 498 Genève
201 639 Lausanne
201 639 Lausanne
203 446 Genève
Fragmentation
Méthodologie de la fragmentation horizontale

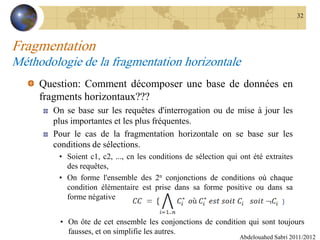

Question: Comment décomposer une base de données en
fragments horizontaux???
On se base sur les requêtes d'interrogation ou de mise à jour les
plus importantes et les plus fréquentes.
Pour le cas de la fragmentation horizontale on se base sur les
conditions de sélections.
• Soient c1, c2, ..., cn les conditions de sélection qui ont été extraites
des requêtes,
• On forme l'ensemble des 2n conjonctions de conditions où chaque
condition élémentaire est prise dans sa forme positive ou dans sa
forme négative
Abdelouahed Sabri 2011/2012
32
• On ôte de cet ensemble les conjonctions de condition qui sont toujours
fausses, et on simplifie les autres.
Fragmentation
Méthodologie de la fragmentation horizontale
Exemple:
On considère une table CUISINIER que l'on se propose de répartir
en fragments horizontaux
Abdelouahed Sabri 2011/2012
33
On commencera par se baser sur les requêtes les plus fréquentes:
R1: SELECT numero, numeq FROM CUISINIER WHERE prenom = 'Jean' AND nom LIKE '%R%';
R2: SELECT * FROM CUISINIER WHERE numeq = '1';
R3: SELECT numero, nom FROM CUISINIER WHERE numeq = '2' AND prenom = 'Jean';
Cuisinier
NUMERO NOM PRENOM NUMEQ
12 DUPONT Jean 1
34 DUPONT Jeanne 2
17 DUBOIS Robert 1
22 DUBALAI Aline 1
26 DUGENOU Jean 2
11 DURAND Aline 2
38 DURACUIRE ROBERT 2
9 DURALUMIN Roberte 1
13 DURDUR Jean 2
20 DURALEX Jean 1
Fragmentation
Méthodologie de la fragmentation horizontale
Exemple (suite):

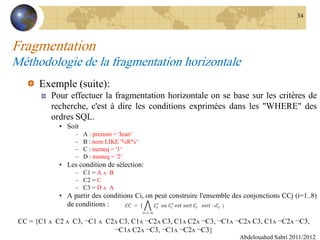

Pour effectuer la fragmentation horizontale on se base sur les critères de
recherche, c'est à dire les conditions exprimées dans les "WHERE" des
ordres SQL.
• Soit
– A : prenom = 'Jean‘
– B : nom LIKE '%R%‘
– C : numeq = '1‘
– D : numeq = '2‘
• Les condition de sélection:
– C1 = A ʌ B
– C2 = C
– C3 = D ʌ A
• A partir des conditions Ci, on peut construire l'ensemble des conjonctions CCj (i=1..8)
de conditions :
Abdelouahed Sabri 2011/2012
34
CC = {C1 ʌ C2 ʌ C3, ¬C1 ʌ C2ʌ C3, C1ʌ ¬C2ʌ C3, C1ʌ C2ʌ ¬C3, ¬C1ʌ ¬C2ʌ C3, C1ʌ ¬C2ʌ ¬C3,
¬C1ʌ C2ʌ ¬C3, ¬C1ʌ ¬C2ʌ ¬C3}
Fragmentation
Méthodologie de la fragmentation horizontale

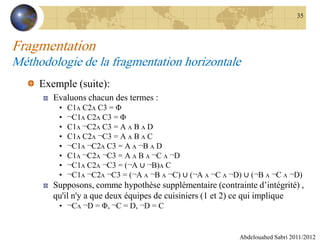

Exemple (suite):
Evaluons chacun des termes :
• C1ʌ C2ʌ C3 = Φ
• ¬C1ʌ C2ʌ C3 = Φ
• C1ʌ ¬C2ʌ C3 = A ʌ B ʌ D
• C1ʌ C2ʌ ¬C3 = A ʌ B ʌ C
• ¬C1ʌ ¬C2ʌ C3 = A ʌ ¬B ʌ D
• C1ʌ ¬C2ʌ ¬C3 = A ʌ B ʌ ¬C ʌ ¬D
• ¬C1ʌ C2ʌ ¬C3 = (¬A ∪ ¬B)ʌ C
• ¬C1ʌ ¬C2ʌ ¬C3 = (¬A ʌ ¬B ʌ ¬C) ∪ (¬A ʌ ¬C ʌ ¬D) ∪ (¬B ʌ ¬C ʌ ¬D)
Supposons, comme hypothèse supplémentaire (contrainte d’intégrité) ,
qu'il n'y a que deux équipes de cuisiniers (1 et 2) ce qui implique
• ¬Cʌ ¬D = Φ, ¬C = D, ¬D = C
Abdelouahed Sabri 2011/2012
35
Fragmentation
Méthodologie de la fragmentation horizontale
Exemple (suite):
On a alors les 5 conjonctions de conditions significatives :
• CC1 = C1ʌ ¬C2ʌ C3 = Aʌ Bʌ D
F1 = SELECT *FROM cuisinier WHERE prenom='Jean' AND nom LIKE '%R%'
AND numeq ='2'
• CC2 = C1ʌ C2ʌ ¬C3 = Aʌ Bʌ C
F2 = SELECT *FROM cuisinier WHERE prenom='Jean' AND nom LIKE '%R%'
AND numeq ='1’
• CC3 = ¬C1ʌ ¬C2ʌ C3 = Aʌ ¬Bʌ D
F3 = SELECT *FROM cuisinier WHERE prenom='Jean' AND nom NOT LIKE
'%R%' AND numeq ='2'
• CC4 = ¬C1ʌ C2ʌ ¬C3 = (¬A ∪ ¬B)ʌ C
F4 = SELECT *FROM cuisinier WHERE (prenom !='Jean' OR nom NOT LIKE
'%R%' ) AND numeq ='1'
• CC5 = ¬ C1 ʌ ¬ C2 ʌ ¬ C3 = ¬ A ʌ D
F4 = SELECT *FROM cuisinier WHERE prenom !='Jean' AND numeq ='2'
Abdelouahed Sabri 2011/2012
36
Fragmentation
Méthodologie de la fragmentation horizontale
Exemple (suite):

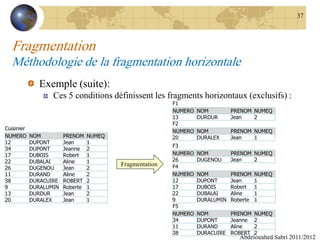

Ces 5 conditions définissent les fragments horizontaux (exclusifs) :
Abdelouahed Sabri 2011/2012
37
Cuisinier
NUMERO NOM PRENOM NUMEQ
12 DUPONT Jean 1
34 DUPONT Jeanne 2
17 DUBOIS Robert 1
22 DUBALAI Aline 1
26 DUGENOU Jean 2
11 DURAND Aline 2
38 DURACUIRE ROBERT 2
9 DURALUMIN Roberte 1
13 DURDUR Jean 2
20 DURALEX Jean 1
F1
NUMERO NOM PRENOM NUMEQ
13 DURDUR Jean 2
F2
NUMERO NOM PRENOM NUMEQ
20 DURALEX Jean 1
F3
NUMERO NOM PRENOM NUMEQ
26 DUGENOU Jean 2
F4
NUMERO NOM PRENOM NUMEQ
12 DUPONT Jean 1
17 DUBOIS Robert 1
22 DUBALAI Aline 1
9 DURALUMIN Roberte 1
F5
NUMERO NOM PRENOM NUMEQ
34 DUPONT Jeanne 2
11 DURAND Aline 2
38 DURACUIRE ROBERT 2
Fragmentation
Fragmentation
Méthodologie de la fragmentation horizontale

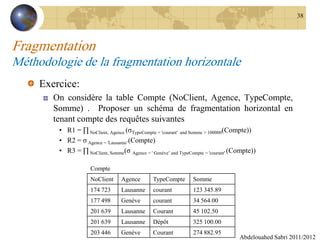

Exercice:
On considère la table Compte (NoClient, Agence, TypeCompte,
Somme) . Proposer un schéma de fragmentation horizontal en
tenant compte des requêtes suivantes
• R1 = ∏ NoClient, Agence (σTypeCompte = 'courant' and Somme > 100000(Compte))
• R2 = σ Agence = 'Lausanne’(Compte)
• R3 = ∏ NoClient, Somme(σ Agence = ' Genève’ and TypeCompte = 'courant' (Compte))
Abdelouahed Sabri 2011/2012
38
Compte
NoClient Agence TypeCompte Somme
174 723 Lausanne courant 123 345.89
177 498 Genève courant 34 564.00
201 639 Lausanne Courant 45 102.50
201 639 Lausanne Dépôt 325 100.00
203 446 Genève Courant 274 882.95
Fragmentation

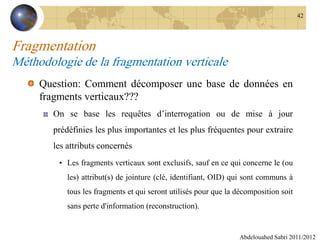

Méthodologie de la fragmentation verticale
Question: Comment décomposer une base de données en
fragments verticaux???
On se base les requêtes d’interrogation ou de mise à jour
prédéfinies les plus importantes et les plus fréquentes pour extraire
les attributs concernés
• Les fragments verticaux sont exclusifs, sauf en ce qui concerne le (ou
les) attribut(s) de jointure (clé, identifiant, OID) qui sont communs à
tous les fragments et qui seront utilisés pour que la décomposition soit
sans perte d'information (reconstruction).
Abdelouahed Sabri 2011/2012
42
Fragmentation
Méthodologie de la fragmentation verticale

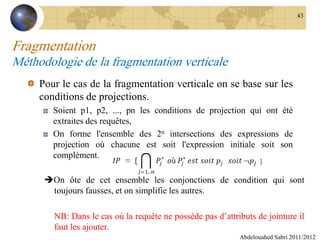

Pour le cas de la fragmentation verticale on se base sur les
conditions de projections.
Soient p1, p2, ..., pn les conditions de projection qui ont été
extraites des requêtes,
On forme l'ensemble des 2n intersections des expressions de
projection où chacune est soit l'expression initiale soit son
complément.
Abdelouahed Sabri 2011/2012
43
On ôte de cet ensemble les conjonctions de condition qui sont
toujours fausses, et on simplifie les autres.
NB: Dans le cas où la requête ne possède pas d’attributs de jointure il
faut les ajouter.
Fragmentation
Méthodologie de la fragmentation verticale
Exemple :
On considère une table CUISINIER que l'on se propose de répartir
en fragments verticaux
Abdelouahed Sabri 2011/2012
44
On commencera par se baser sur les requêtes les plus fréquentes:
R1: SELECT numero, numeq FROM CUISINIER WHERE prenom = 'Jean' AND nom LIKE '%R%';
R2: SELECT * FROM CUISINIER WHERE numeq = '1';
R3: SELECT numero, nom FROM CUISINIER WHERE numeq = '2' AND prenom = 'Jean';
Cuisinier
NUMERO NOM PRENOM NUMEQ
12 DUPONT Jean 1
34 DUPONT Jeanne 2
17 DUBOIS Robert 1
22 DUBALAI Aline 1
26 DUGENOU Jean 2
11 DURAND Aline 2
38 DURACUIRE ROBERT 2
9 DURALUMIN Roberte 1
13 DURDUR Jean 2
20 DURALEX Jean 1
Fragmentation
Méthodologie de la fragmentation verticale
Exemple (suite):

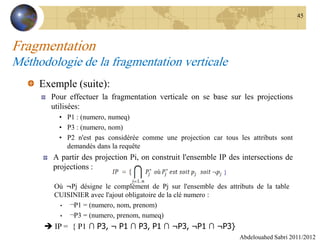

Pour effectuer la fragmentation verticale on se base sur les projections
utilisées:
• P1 : (numero, numeq)
• P3 : (numero, nom)
• P2 n'est pas considérée comme une projection car tous les attributs sont
demandés dans la requête
A partir des projection Pi, on construit l'ensemble IP des intersections de
projections :
Abdelouahed Sabri 2011/2012
45
Où ¬Pj désigne le complément de Pj sur l'ensemble des attributs de la table
CUISINIER avec l'ajout obligatoire de la clé numero :
• ¬P1 = (numero, nom, prenom)
• ¬P3 = (numero, prenom, numeq)
 IP = { P1 ∩ P3, ¬ P1 ∩ P3, P1 ∩ ¬P3, ¬P1 ∩ ¬P3}
Fragmentation
Méthodologie de la fragmentation verticale
Exemple (suite):
P1 ∩ P3 = (numero, numeq) ∩ (numero, nom) = (numero)
¬ P1 ∩ P3= (numero, nom, prenom) ∩ (numero, nom) = (numero, nom)
P1 ∩ ¬P3= (numero, numeq) ∩ (numero, prenom, numeq)= (numero, numeq)
¬P1 ∩ ¬P3 = (numero, nom, prenom) ∩ (numero, prenom, numeq)= (numero, prenom)
 Fragments verticaux:
F1 = ∏numero(Cuisinier)
F2 = ∏numero, nom(Cuisinier)
F3 = ∏numero, numeq(Cuisinier)
F4 = ∏numero, prenom(Cuisinier)
Abdelouahed Sabri 2011/2012
46
Fragmentation
Méthodologie de la fragmentation hybride
C’est la combinaison des deux fragmentations: horizontale et verticale.
Abdelouahed Sabri 2011/2012
47
F1
NUMERO NOM PRENOM NUMEQ
13 DURDUR Jean 2
F2
NUMERO NOM PRENOM NUMEQ
20 DURALEX Jean 1
F3
NUMERO NOM PRENOM NUMEQ
26 DUGENOU Jean 2
F4
NUMERO NOM PRENOM NUMEQ
12 DUPONT Jean 1
17 DUBOIS Robert 1
22 DUBALAI Aline 1
9 DURALUMIN Roberte 1
F5
NUMERO NOM PRENOM NUMEQ
34 DUPONT Jeanne 2
11 DURAND Aline 2
38 DURACUIRE ROBERT 2

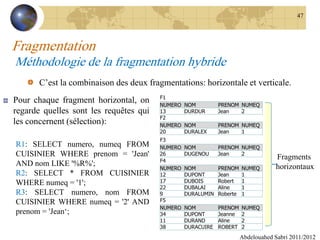

Fragments
horizontaux
Pour chaque fragment horizontal, on
regarde quelles sont les requêtes qui
les concernent (sélection):
R1: SELECT numero, numeq FROM
CUISINIER WHERE prenom = 'Jean'
AND nom LIKE '%R%';
R2: SELECT * FROM CUISINIER
WHERE numeq = '1';
R3: SELECT numero, nom FROM
CUISINIER WHERE numeq = '2' AND
prenom = 'Jean‘;

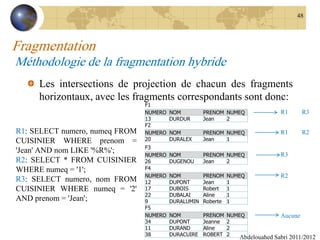

Fragmentation
Méthodologie de la fragmentation hybride
Les intersections de projection de chacun des fragments
horizontaux, avec les fragments correspondants sont donc:
Abdelouahed Sabri 2011/2012
48
F1
NUMERO NOM PRENOM NUMEQ
13 DURDUR Jean 2
F2
NUMERO NOM PRENOM NUMEQ
20 DURALEX Jean 1
F3
NUMERO NOM PRENOM NUMEQ
26 DUGENOU Jean 2
F4
NUMERO NOM PRENOM NUMEQ
12 DUPONT Jean 1
17 DUBOIS Robert 1
22 DUBALAI Aline 1
9 DURALUMIN Roberte 1
F5
NUMERO NOM PRENOM NUMEQ
34 DUPONT Jeanne 2
11 DURAND Aline 2
38 DURACUIRE ROBERT 2
R1: SELECT numero, numeq FROM
CUISINIER WHERE prenom =
'Jean' AND nom LIKE '%R%';
R2: SELECT * FROM CUISINIER
WHERE numeq = '1';
R3: SELECT numero, nom FROM
CUISINIER WHERE numeq = '2'
AND prenom = 'Jean';
R1 R3
R1 R2
R3
R2
Aucune

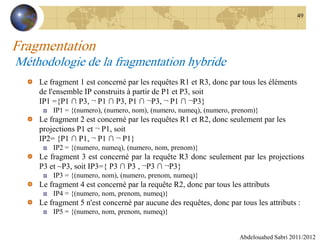

Fragmentation
Méthodologie de la fragmentation hybride
Le fragment 1 est concerné par les requêtes R1 et R3, donc par tous les éléments
de l'ensemble IP construits à partir de P1 et P3, soit
IP1 ={P1 ∩ P3, ¬ P1 ∩ P3, P1 ∩ ¬P3, ¬ P1 ∩ ¬P3}
IP1 = {(numero), (numero, nom), (numero, numeq), (numero, prenom)}
Le fragment 2 est concerné par les requêtes R1 et R2, donc seulement par les
projections P1 et ¬ P1, soit
IP2= {P1 ∩ P1, ¬ P1 ∩ ¬ P1}
IP2 = {(numero, numeq), (numero, nom, prenom)}
Le fragment 3 est concerné par la requête R3 donc seulement par les projections
P3 et ~P3, soit IP3={ P3 ∩ P3 , ¬P3 ∩ ¬P3}
IP3 = {(numero, nom), (numero, prenom, numeq)}
Le fragment 4 est concerné par la requête R2, donc par tous les attributs
IP4 = {(numero, nom, prenom, numeq)}
Le fragment 5 n'est concerné par aucune des requêtes, donc par tous les attributs :
IP5 = {(numero, nom, prenom, numeq)}
Abdelouahed Sabri 2011/2012
49
Fragmentation
Méthodologie de la fragmentation hybride

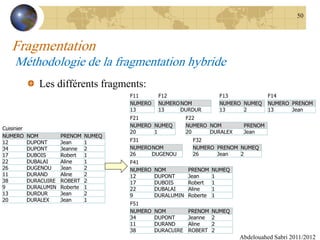

Les différents fragments:
Abdelouahed Sabri 2011/2012
50
F21
NUMERO NUMEQ
20 1
F32
NUMERO PRENOM NUMEQ
26 Jean 2
F41
NUMERO NOM PRENOM NUMEQ
12 DUPONT Jean 1
17 DUBOIS Robert 1
22 DUBALAI Aline 1
9 DURALUMIN Roberte 1
F51
NUMERO NOM PRENOM NUMEQ
34 DUPONT Jeanne 2
11 DURAND Aline 2
38 DURACUIRE ROBERT 2
F11
NUMERO
13
F12
NUMERO NOM
13 DURDUR
F13
NUMERO NUMEQ
13 2
F14
NUMERO PRENOM
13 Jean
F22
NUMERO NOM PRENOM
20 DURALEX Jean
F31
NUMERONOM
26 DUGENOU
Cuisinier
NUMERO NOM PRENOM NUMEQ
12 DUPONT Jean 1
34 DUPONT Jeanne 2
17 DUBOIS Robert 1
22 DUBALAI Aline 1
26 DUGENOU Jean 2
11 DURAND Aline 2
38 DURACUIRE ROBERT 2
9 DURALUMIN Roberte 1
13 DURDUR Jean 2
20 DURALEX Jean 1

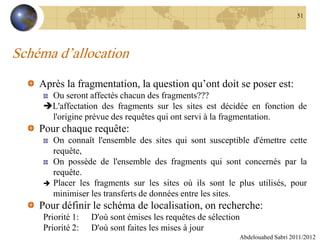

Schéma d’allocation
Après la fragmentation, la question qu’ont doit se poser est:
Ou seront affectés chacun des fragments???
L'affectation des fragments sur les sites est décidée en fonction de
l'origine prévue des requêtes qui ont servi à la fragmentation.
Pour chaque requête:
On connaît l'ensemble des sites qui sont susceptible d'émettre cette
requête,
On possède de l'ensemble des fragments qui sont concernés par la
requête.
 Placer les fragments sur les sites où ils sont le plus utilisés, pour
minimiser les transferts de données entre les sites.
Pour définir le schéma de localisation, on recherche:
Priorité 1: D'où sont émises les requêtes de sélection
Priorité 2: D'où sont faites les mises à jour
Abdelouahed Sabri 2011/2012
51

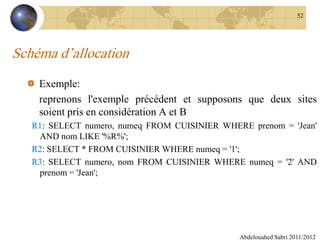

Schéma d’allocation
Exemple:
reprenons l'exemple précédent et supposons que deux sites
soient pris en considération A et B
R1: SELECT numero, numeq FROM CUISINIER WHERE prenom = 'Jean'
AND nom LIKE '%R%';
R2: SELECT * FROM CUISINIER WHERE numeq = '1';
R3: SELECT numero, nom FROM CUISINIER WHERE numeq = '2' AND
prenom = 'Jean';
Abdelouahed Sabri 2011/2012
52
Schéma d’allocation
Exemple (suite):
Supposons que la requête R1 est émise de A ou B, que la requête R2 est
émise de A seulement et que la requête R3 est émise de B seulement.
Pour les trois requêtes, les fragments suivants sont concernés :
• R1  fragment13
• R2  fragment 21, fragment 22, fragment 41
• R3  fragment 12, fragment 31
• Pour les autres fragments, on peut dire:
– Le fragment 21 peut appartenir à la requête R1 ou R2
– Le fragment 11 peut appartenir a toutes les Requêtes
– Le fragment 51 n’appartient à aucune requête
– Le fragment 32 n’appartient à aucune requête
– Le fragment 14 n’appartient à aucune requête
 On doit faire des choix pour ces fragments de façon à équilibrer les sites
Abdelouahed Sabri 2011/2012
53
Schéma d’allocation
Exemple (suite):
Supposons que la requête R1 est émise de A ou B, que la requête R2 est
émise de A seulement et que la requête R3 est émise de B seulement.
Pour les trois requêtes, les fragments suivants sont concernés :
• R1  fragment13
• R2  fragments 21, 22 et 41
• R3  fragments 12 et 31
Pour les sites:
• site A: fragment 13, fragment 21, fragment 22, fragment 41, fragment 11,
fragment 51
• site B: fragment 12, fragment 31, fragment 14 , fragment 32
On peut combiner quelques fragments:
• site A: fragment 11, fragment 13, fragment 2, fragment 4, fragment 5
• site B: fragment 12, fragment 14 , fragment 3
Abdelouahed Sabri 2011/2012
54
• Le fragment 21 peut appartenir à la requête R1 ou R2
• Le fragment 11 peut appartenir a toutes les Requêtes
• Les fragments 51, 32 et 14 n’appartiennent à aucune requête

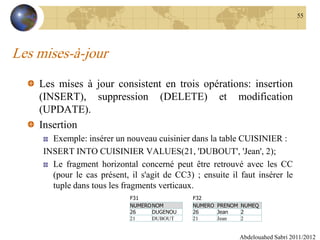

Les mises-à-jour
Les mises à jour consistent en trois opérations: insertion
(INSERT), suppression (DELETE) et modification
(UPDATE).
Insertion
Exemple: insérer un nouveau cuisinier dans la table CUISINIER :
INSERT INTO CUISINIER VALUES(21, 'DUBOUT', 'Jean', 2);
Le fragment horizontal concerné peut être retrouvé avec les CC
(pour le cas présent, il s'agit de CC3) ; ensuite il faut insérer le
tuple dans tous les fragments verticaux.
Abdelouahed Sabri 2011/2012
55
F32
NUMERO PRENOM NUMEQ
26 Jean 2
21 Jean 2
F31
NUMERONOM
26 DUGENOU
21 DUBOUT

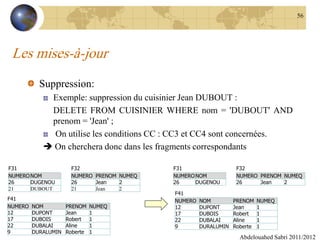

Les mises-à-jour
Suppression:
Exemple: suppression du cuisinier Jean DUBOUT :
DELETE FROM CUISINIER WHERE nom = 'DUBOUT' AND
prenom = 'Jean' ;
On utilise les conditions CC : CC3 et CC4 sont concernées.
 On cherchera donc dans les fragments correspondants
Abdelouahed Sabri 2011/2012
56
F41
NUMERO NOM PRENOM NUMEQ
12 DUPONT Jean 1
17 DUBOIS Robert 1
22 DUBALAI Aline 1
9 DURALUMIN Roberte 1
F32
NUMERO PRENOM NUMEQ
26 Jean 2
21 Jean 2
F31
NUMERONOM
26 DUGENOU
21 DUBOUT
F41
NUMERO NOM PRENOM NUMEQ
12 DUPONT Jean 1
17 DUBOIS Robert 1
22 DUBALAI Aline 1
9 DURALUMIN Roberte 1
F32
NUMERO PRENOM NUMEQ
26 Jean 2
F31
NUMERONOM
26 DUGENOU

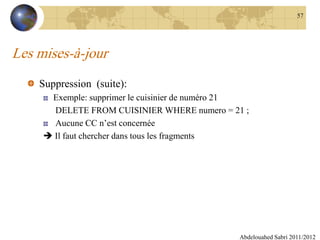

Les mises-à-jour
Suppression (suite):
Exemple: supprimer le cuisinier de numéro 21
DELETE FROM CUISINIER WHERE numero = 21 ;
Aucune CC n’est concernée
 Il faut chercher dans tous les fragments
Abdelouahed Sabri 2011/2012
57
Les mises-à-jour
Modification:
Exemple : modification de l'affectation du cuisinier DUBOUT
UPDATE CUISINIER SET numeq = 1 WHERE nom = 'DUBOUT' ;
On utilise les conditions CC : CC3, CC4, CC5 sont concernées.
 On modifie puis on vérifie que les CC son toujours vérifiées:
• Puisque numeq = 1, il faut l’enlever du fragment F3 et F5
• On déplace alors le tuple dans le fragment 4.
Abdelouahed Sabri 2011/2012
58
Répartition avancée

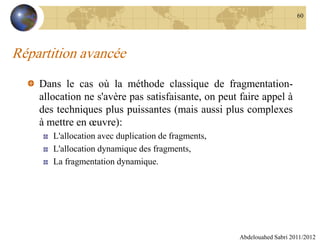

Dans le cas où la méthode classique de fragmentation-
allocation ne s'avère pas satisfaisante, on peut faire appel à
des techniques plus puissantes (mais aussi plus complexes
à mettre en œuvre):
L'allocation avec duplication de fragments,
L'allocation dynamique des fragments,
La fragmentation dynamique.
Abdelouahed Sabri 2011/2012
60
Répartition avancée

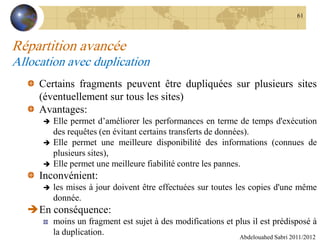

Allocation avec duplication
Certains fragments peuvent être dupliquées sur plusieurs sites
(éventuellement sur tous les sites)
Avantages:
 Elle permet d’améliorer les performances en terme de temps d'exécution
des requêtes (en évitant certains transferts de données).
 Elle permet une meilleure disponibilité des informations (connues de
plusieurs sites),
 Elle permet une meilleure fiabilité contre les pannes.
Inconvénient:
 les mises à jour doivent être effectuées sur toutes les copies d'une même
donnée.
En conséquence:
moins un fragment est sujet à des modifications et plus il est prédisposé à
la duplication. Abdelouahed Sabri 2011/2012
61
Répartition avancée
Allocation avec duplication

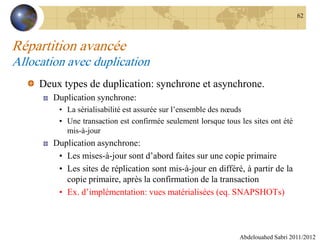

Deux types de duplication: synchrone et asynchrone.
Duplication synchrone:
• La sérialisabilité est assurée sur l’ensemble des nœuds
• Une transaction est confirmée seulement lorsque tous les sites ont été
mis-à-jour
Duplication asynchrone:
• Les mises-à-jour sont d’abord faites sur une copie primaire
• Les sites de réplication sont mis-à-jour en différé, à partir de la
copie primaire, après la confirmation de la transaction
• Ex. d’implémentation: vues matérialisées (eq. SNAPSHOTs)
Abdelouahed Sabri 2011/2012
62
Répartition avancée
Allocation dynamique
Ici, l'allocation d'un fragment peut changer en cours
d'utilisation de la BDR:
Le schéma d'allocation et les schémas locaux doivent être tenus à
jour.
Peut être utilisée comme une alternative à la duplication  elle se
révèle plus efficace lorsque la base de données est disposée à de
nombreuses mises à jour.
Abdelouahed Sabri 2011/2012
63
Répartition avancée

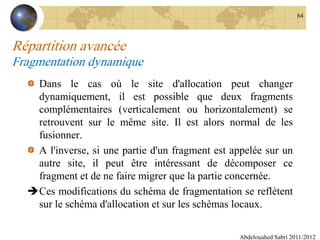

Fragmentation dynamique
Dans le cas où le site d'allocation peut changer
dynamiquement, il est possible que deux fragments
complémentaires (verticalement ou horizontalement) se
retrouvent sur le même site. Il est alors normal de les
fusionner.
A l'inverse, si une partie d'un fragment est appelée sur un
autre site, il peut être intéressant de décomposer ce
fragment et de ne faire migrer que la partie concernée.
Ces modifications du schéma de fragmentation se reflètent
sur le schéma d'allocation et sur les schémas locaux.
Abdelouahed Sabri 2011/2012
64

Contenu connexe

Tendances

BigData_Chp4: NOSQL
BigData_Chp4: NOSQLBigData_Chp4: NOSQL
BigData_Chp4: NOSQL
Lilia Sfaxi

Cours Big Data Chap1
Cours Big Data Chap1Cours Big Data Chap1
Cours Big Data Chap1
Amal Abid

Cours Big Data Chap2
Cours Big Data Chap2Cours Big Data Chap2
Cours Big Data Chap2
Amal Abid

Cours Big Data Chap5
Cours Big Data Chap5Cours Big Data Chap5
Cours Big Data Chap5
Amal Abid

Les architectures client serveur
Les architectures client serveurLes architectures client serveur
Les architectures client serveur
Ameni Ouertani

Architectures distribuées
Architectures distribuéesArchitectures distribuées
Architectures distribuées
Franck SIMON

Cours data warehouse
Cours data warehouseCours data warehouse
Cours data warehouse
khlifi z

Chp1 - Introduction aux méthodologies de Conception
Chp1 - Introduction aux méthodologies de ConceptionChp1 - Introduction aux méthodologies de Conception
Chp1 - Introduction aux méthodologies de Conception
Lilia Sfaxi

BigData_TP5 : Neo4J
BigData_TP5 : Neo4JBigData_TP5 : Neo4J
BigData_TP5 : Neo4J
Lilia Sfaxi

Support JEE Servlet Jsp MVC M.Youssfi
Support JEE Servlet Jsp MVC M.YoussfiSupport JEE Servlet Jsp MVC M.Youssfi
Support JEE Servlet Jsp MVC M.Youssfi
ENSET, Université Hassan II Casablanca

Les BD NoSQL
Les BD NoSQLLes BD NoSQL
Les BD NoSQL
Minyar Sassi Hidri

Chp2 - Les Entrepôts de Données
Chp2 - Les Entrepôts de DonnéesChp2 - Les Entrepôts de Données
Chp2 - Les Entrepôts de Données
Lilia Sfaxi

T1 corrections-qcm
T1 corrections-qcmT1 corrections-qcm
T1 corrections-qcminfcom

TP2-UML-Correction
TP2-UML-CorrectionTP2-UML-Correction
TP2-UML-Correction
Lilia Sfaxi

Architectures 3-tiers (Web)
Architectures 3-tiers (Web)Architectures 3-tiers (Web)
Architectures 3-tiers (Web)
Heithem Abbes

BigData_Chp2: Hadoop & Map-Reduce
BigData_Chp2: Hadoop & Map-ReduceBigData_Chp2: Hadoop & Map-Reduce
BigData_Chp2: Hadoop & Map-Reduce
Lilia Sfaxi

Support de cours Spring M.youssfi
Support de cours Spring  M.youssfiSupport de cours Spring  M.youssfi
Support de cours Spring M.youssfi
ENSET, Université Hassan II Casablanca

exercices business intelligence
exercices business intelligence exercices business intelligence
exercices business intelligence
Yassine Badri

Chapitre 3 spark
Chapitre 3 sparkChapitre 3 spark
Chapitre 3 spark
Mouna Torjmen

Cours Big Data Chap4 - Spark
Cours Big Data Chap4 - SparkCours Big Data Chap4 - Spark
Cours Big Data Chap4 - Spark
Amal Abid


Tendances (20)

BigData_Chp4: NOSQL
BigData_Chp4: NOSQLBigData_Chp4: NOSQL
BigData_Chp4: NOSQL

Cours Big Data Chap1
Cours Big Data Chap1Cours Big Data Chap1
Cours Big Data Chap1

Cours Big Data Chap2
Cours Big Data Chap2Cours Big Data Chap2
Cours Big Data Chap2

Cours Big Data Chap5
Cours Big Data Chap5Cours Big Data Chap5
Cours Big Data Chap5

Les architectures client serveur
Les architectures client serveurLes architectures client serveur
Les architectures client serveur

Architectures distribuées
Architectures distribuéesArchitectures distribuées
Architectures distribuées

Cours data warehouse
Cours data warehouseCours data warehouse
Cours data warehouse

Chp1 - Introduction aux méthodologies de Conception
Chp1 - Introduction aux méthodologies de ConceptionChp1 - Introduction aux méthodologies de Conception
Chp1 - Introduction aux méthodologies de Conception

BigData_TP5 : Neo4J
BigData_TP5 : Neo4JBigData_TP5 : Neo4J
BigData_TP5 : Neo4J

Support JEE Servlet Jsp MVC M.Youssfi
Support JEE Servlet Jsp MVC M.YoussfiSupport JEE Servlet Jsp MVC M.Youssfi
Support JEE Servlet Jsp MVC M.Youssfi

Les BD NoSQL
Les BD NoSQLLes BD NoSQL
Les BD NoSQL

Chp2 - Les Entrepôts de Données
Chp2 - Les Entrepôts de DonnéesChp2 - Les Entrepôts de Données
Chp2 - Les Entrepôts de Données

T1 corrections-qcm
T1 corrections-qcmT1 corrections-qcm
T1 corrections-qcm

TP2-UML-Correction
TP2-UML-CorrectionTP2-UML-Correction
TP2-UML-Correction

Architectures 3-tiers (Web)
Architectures 3-tiers (Web)Architectures 3-tiers (Web)
Architectures 3-tiers (Web)

BigData_Chp2: Hadoop & Map-Reduce
BigData_Chp2: Hadoop & Map-ReduceBigData_Chp2: Hadoop & Map-Reduce
BigData_Chp2: Hadoop & Map-Reduce

Support de cours Spring M.youssfi
Support de cours Spring  M.youssfiSupport de cours Spring  M.youssfi
Support de cours Spring M.youssfi

exercices business intelligence
exercices business intelligence exercices business intelligence
exercices business intelligence

Chapitre 3 spark
Chapitre 3 sparkChapitre 3 spark
Chapitre 3 spark

Cours Big Data Chap4 - Spark
Cours Big Data Chap4 - SparkCours Big Data Chap4 - Spark
Cours Big Data Chap4 - Spark


Similaire à Bases de données réparties

chapitre 4-bddistribuesgnralites.pptx
chapitre 4-bddistribuesgnralites.pptxchapitre 4-bddistribuesgnralites.pptx
chapitre 4-bddistribuesgnralites.pptx
Sylia3

Les clés de succès pour moderniser votre architecture de données en 2022
Les clés de succès pour moderniser votre architecture de données en 2022Les clés de succès pour moderniser votre architecture de données en 2022
Les clés de succès pour moderniser votre architecture de données en 2022
Denodo

Bases de donnees fondamentaux
Bases de donnees fondamentauxBases de donnees fondamentaux
Bases de donnees fondamentaux
Rokhaya CISSE

Réussir sa migration vers le Cloud grâce à la virtualisation des données
Réussir sa migration vers le Cloud grâce à la virtualisation des donnéesRéussir sa migration vers le Cloud grâce à la virtualisation des données
Réussir sa migration vers le Cloud grâce à la virtualisation des données
Denodo

Matinale Technologique SAS
Matinale Technologique SASMatinale Technologique SAS
Matinale Technologique SAS
Soft Computing

Simplifier la mise en place d'une stratégie Data Mesh avec Denodo
Simplifier la mise en place d'une stratégie Data Mesh avec DenodoSimplifier la mise en place d'une stratégie Data Mesh avec Denodo
Simplifier la mise en place d'une stratégie Data Mesh avec Denodo
Denodo

SOA-Partie 2.pdf hvjhvhjvkhvhjvhvhvjhvkhv
SOA-Partie 2.pdf hvjhvhjvkhvhjvhvhvjhvkhvSOA-Partie 2.pdf hvjhvhjvkhvhjvhvhvjhvkhv
SOA-Partie 2.pdf hvjhvhjvkhvhjvhvhvjhvkhv
amine17157

Journées ABES 2014 - Focus sur le projet SGBm
Journées ABES 2014 - Focus sur le projet SGBmJournées ABES 2014 - Focus sur le projet SGBm
Journées ABES 2014 - Focus sur le projet SGBm
ABES

Livre blanc data-lakes converteo 2018
Livre blanc data-lakes converteo 2018Livre blanc data-lakes converteo 2018
Livre blanc data-lakes converteo 2018
Converteo

La Data Virtualization au coeur de l’architecture “Data Mesh”
La Data Virtualization au coeur de l’architecture “Data Mesh”La Data Virtualization au coeur de l’architecture “Data Mesh”
La Data Virtualization au coeur de l’architecture “Data Mesh”
Denodo

Intro SGBD et BD.ppt
Intro SGBD et BD.pptIntro SGBD et BD.ppt
Intro SGBD et BD.ppt
Bahaty1

SAS Forum Soft Computing Théâtre
SAS Forum Soft Computing ThéâtreSAS Forum Soft Computing Théâtre
SAS Forum Soft Computing Théâtre
Soft Computing

Conseils virtualisation serveurs
Conseils virtualisation serveursConseils virtualisation serveurs
Conseils virtualisation serveursPROJECT SI

Chp2 - Vers les Architectures Orientées Services
Chp2 - Vers les Architectures Orientées ServicesChp2 - Vers les Architectures Orientées Services
Chp2 - Vers les Architectures Orientées Services
Lilia Sfaxi

Fujitsu IT Future 2013 : Le Cloud Computing vecteur de transformation d'ent...
Fujitsu IT  Future 2013 :  Le Cloud Computing vecteur de transformation d'ent...Fujitsu IT  Future 2013 :  Le Cloud Computing vecteur de transformation d'ent...
Fujitsu IT Future 2013 : Le Cloud Computing vecteur de transformation d'ent...Fujitsu France

Propostion un Iaas
Propostion un IaasPropostion un Iaas
Propostion un Iaas
yacine sebihi

DeciLogic, pourquoi mettre en place un SID ?
DeciLogic, pourquoi mettre en place un SID ?DeciLogic, pourquoi mettre en place un SID ?
DeciLogic, pourquoi mettre en place un SID ?
Eric Mauvais


Similaire à Bases de données réparties (20)

chapitre 4-bddistribuesgnralites.pptx
chapitre 4-bddistribuesgnralites.pptxchapitre 4-bddistribuesgnralites.pptx
chapitre 4-bddistribuesgnralites.pptx

Bases dedonnees.net
Bases dedonnees.netBases dedonnees.net
Bases dedonnees.net

Intro SQL
Intro SQL Intro SQL
Intro SQL

Les clés de succès pour moderniser votre architecture de données en 2022
Les clés de succès pour moderniser votre architecture de données en 2022Les clés de succès pour moderniser votre architecture de données en 2022
Les clés de succès pour moderniser votre architecture de données en 2022

Bases de donnees fondamentaux
Bases de donnees fondamentauxBases de donnees fondamentaux
Bases de donnees fondamentaux

Réussir sa migration vers le Cloud grâce à la virtualisation des données
Réussir sa migration vers le Cloud grâce à la virtualisation des donnéesRéussir sa migration vers le Cloud grâce à la virtualisation des données
Réussir sa migration vers le Cloud grâce à la virtualisation des données

Matinale Technologique SAS
Matinale Technologique SASMatinale Technologique SAS
Matinale Technologique SAS

Simplifier la mise en place d'une stratégie Data Mesh avec Denodo
Simplifier la mise en place d'une stratégie Data Mesh avec DenodoSimplifier la mise en place d'une stratégie Data Mesh avec Denodo
Simplifier la mise en place d'une stratégie Data Mesh avec Denodo

SOA-Partie 2.pdf hvjhvhjvkhvhjvhvhvjhvkhv
SOA-Partie 2.pdf hvjhvhjvkhvhjvhvhvjhvkhvSOA-Partie 2.pdf hvjhvhjvkhvhjvhvhvjhvkhv
SOA-Partie 2.pdf hvjhvhjvkhvhjvhvhvjhvkhv

Journées ABES 2014 - Focus sur le projet SGBm
Journées ABES 2014 - Focus sur le projet SGBmJournées ABES 2014 - Focus sur le projet SGBm
Journées ABES 2014 - Focus sur le projet SGBm

Livre blanc data-lakes converteo 2018
Livre blanc data-lakes converteo 2018Livre blanc data-lakes converteo 2018
Livre blanc data-lakes converteo 2018

La Data Virtualization au coeur de l’architecture “Data Mesh”
La Data Virtualization au coeur de l’architecture “Data Mesh”La Data Virtualization au coeur de l’architecture “Data Mesh”
La Data Virtualization au coeur de l’architecture “Data Mesh”

Si bdd
Si bddSi bdd
Si bdd

Intro SGBD et BD.ppt
Intro SGBD et BD.pptIntro SGBD et BD.ppt
Intro SGBD et BD.ppt

SAS Forum Soft Computing Théâtre
SAS Forum Soft Computing ThéâtreSAS Forum Soft Computing Théâtre
SAS Forum Soft Computing Théâtre

Conseils virtualisation serveurs
Conseils virtualisation serveursConseils virtualisation serveurs
Conseils virtualisation serveurs

Chp2 - Vers les Architectures Orientées Services
Chp2 - Vers les Architectures Orientées ServicesChp2 - Vers les Architectures Orientées Services
Chp2 - Vers les Architectures Orientées Services

Fujitsu IT Future 2013 : Le Cloud Computing vecteur de transformation d'ent...
Fujitsu IT  Future 2013 :  Le Cloud Computing vecteur de transformation d'ent...Fujitsu IT  Future 2013 :  Le Cloud Computing vecteur de transformation d'ent...
Fujitsu IT Future 2013 : Le Cloud Computing vecteur de transformation d'ent...

Propostion un Iaas
Propostion un IaasPropostion un Iaas
Propostion un Iaas

DeciLogic, pourquoi mettre en place un SID ?
DeciLogic, pourquoi mettre en place un SID ?DeciLogic, pourquoi mettre en place un SID ?
DeciLogic, pourquoi mettre en place un SID ?


Plus de Abdelouahed Abdou

Chapitre 3 tableaux et pointeurs en C
Chapitre 3 tableaux et pointeurs en CChapitre 3 tableaux et pointeurs en C
Chapitre 3 tableaux et pointeurs en C
Abdelouahed Abdou

Tutoriel web service
Tutoriel  web serviceTutoriel  web service
Tutoriel web service
Abdelouahed Abdou

Atelier 3 gestion de bases de données sous odoo
Atelier 3 gestion de bases de données sous odooAtelier 3 gestion de bases de données sous odoo
Atelier 3 gestion de bases de données sous odoo
Abdelouahed Abdou

Atelier2 Odoo: Gestion des Ressources Humaines (installation, employés, contr...
Atelier2 Odoo: Gestion des Ressources Humaines (installation, employés, contr...Atelier2 Odoo: Gestion des Ressources Humaines (installation, employés, contr...
Atelier2 Odoo: Gestion des Ressources Humaines (installation, employés, contr...
Abdelouahed Abdou

PL/SQL:les curseurs
PL/SQL:les curseursPL/SQL:les curseurs
PL/SQL:les curseurs
Abdelouahed Abdou

Développement de modules pour odoo (anciennement OpenERP): exemples et exerci...
Développement de modules pour odoo (anciennement OpenERP): exemples et exerci...Développement de modules pour odoo (anciennement OpenERP): exemples et exerci...
Développement de modules pour odoo (anciennement OpenERP): exemples et exerci...
Abdelouahed Abdou

Atelier1 mise en place d’odoo
Atelier1   mise en place d’odooAtelier1   mise en place d’odoo
Atelier1 mise en place d’odoo
Abdelouahed Abdou

Introduction au traitement d'images
Introduction au traitement d'imagesIntroduction au traitement d'images
Introduction au traitement d'images
Abdelouahed Abdou

Tp Sql Server Integration Services 2008
Tp  Sql Server Integration Services  2008Tp  Sql Server Integration Services  2008
Tp Sql Server Integration Services 2008
Abdelouahed Abdou

Pl/sql - interaction avec la base de données & structures de contrôle
Pl/sql  - interaction avec la base de données & structures de contrôlePl/sql  - interaction avec la base de données & structures de contrôle
Pl/sql - interaction avec la base de données & structures de contrôle
Abdelouahed Abdou

Introduction à pl/sql
Introduction à pl/sqlIntroduction à pl/sql
Introduction à pl/sql
Abdelouahed Abdou

Introduction à ASP.NET
Introduction à ASP.NETIntroduction à ASP.NET
Introduction à ASP.NET
Abdelouahed Abdou

Ajax (Asynchronous JavaScript and XML)
Ajax (Asynchronous JavaScript and XML)Ajax (Asynchronous JavaScript and XML)
Ajax (Asynchronous JavaScript and XML)
Abdelouahed Abdou

Document Object Model ( DOM)
Document Object Model ( DOM)Document Object Model ( DOM)
Document Object Model ( DOM)
Abdelouahed Abdou


Plus de Abdelouahed Abdou (14)

Chapitre 3 tableaux et pointeurs en C
Chapitre 3 tableaux et pointeurs en CChapitre 3 tableaux et pointeurs en C
Chapitre 3 tableaux et pointeurs en C

Tutoriel web service
Tutoriel  web serviceTutoriel  web service
Tutoriel web service

Atelier 3 gestion de bases de données sous odoo
Atelier 3 gestion de bases de données sous odooAtelier 3 gestion de bases de données sous odoo
Atelier 3 gestion de bases de données sous odoo

Atelier2 Odoo: Gestion des Ressources Humaines (installation, employés, contr...
Atelier2 Odoo: Gestion des Ressources Humaines (installation, employés, contr...Atelier2 Odoo: Gestion des Ressources Humaines (installation, employés, contr...
Atelier2 Odoo: Gestion des Ressources Humaines (installation, employés, contr...

PL/SQL:les curseurs
PL/SQL:les curseursPL/SQL:les curseurs
PL/SQL:les curseurs

Développement de modules pour odoo (anciennement OpenERP): exemples et exerci...
Développement de modules pour odoo (anciennement OpenERP): exemples et exerci...Développement de modules pour odoo (anciennement OpenERP): exemples et exerci...
Développement de modules pour odoo (anciennement OpenERP): exemples et exerci...

Atelier1 mise en place d’odoo
Atelier1   mise en place d’odooAtelier1   mise en place d’odoo
Atelier1 mise en place d’odoo

Introduction au traitement d'images
Introduction au traitement d'imagesIntroduction au traitement d'images
Introduction au traitement d'images

Tp Sql Server Integration Services 2008
Tp  Sql Server Integration Services  2008Tp  Sql Server Integration Services  2008
Tp Sql Server Integration Services 2008

Pl/sql - interaction avec la base de données & structures de contrôle
Pl/sql  - interaction avec la base de données & structures de contrôlePl/sql  - interaction avec la base de données & structures de contrôle
Pl/sql - interaction avec la base de données & structures de contrôle

Introduction à pl/sql
Introduction à pl/sqlIntroduction à pl/sql
Introduction à pl/sql

Introduction à ASP.NET
Introduction à ASP.NETIntroduction à ASP.NET
Introduction à ASP.NET

Ajax (Asynchronous JavaScript and XML)
Ajax (Asynchronous JavaScript and XML)Ajax (Asynchronous JavaScript and XML)
Ajax (Asynchronous JavaScript and XML)

Document Object Model ( DOM)
Document Object Model ( DOM)Document Object Model ( DOM)
Document Object Model ( DOM)


Dernier

M2i Webinar - « Participation Financière Obligatoire » et CPF : une opportuni...
M2i Webinar - « Participation Financière Obligatoire » et CPF : une opportuni...M2i Webinar - « Participation Financière Obligatoire » et CPF : une opportuni...
M2i Webinar - « Participation Financière Obligatoire » et CPF : une opportuni...
M2i Formation

Calendrier du 3 juin 2024 et compte rendu.pdf
Calendrier du 3 juin 2024 et compte rendu.pdfCalendrier du 3 juin 2024 et compte rendu.pdf
Calendrier du 3 juin 2024 et compte rendu.pdf
frizzole

Newsletter SPW Agriculture en province du Luxembourg du 03-06-24
Newsletter SPW Agriculture en province du Luxembourg du 03-06-24Newsletter SPW Agriculture en province du Luxembourg du 03-06-24
Newsletter SPW Agriculture en province du Luxembourg du 03-06-24
BenotGeorges3

Evaluación docentes "Un cielo, dos países: El camino de los descubrimientos"
Evaluación docentes "Un cielo, dos países: El camino de los descubrimientos"Evaluación docentes "Un cielo, dos países: El camino de los descubrimientos"
Evaluación docentes "Un cielo, dos países: El camino de los descubrimientos"
IES Turina/Rodrigo/Itaca/Palomeras

Edito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdfEdito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdf
WarlockeTamagafk

Iris et les hommes.pptx
Iris      et         les      hommes.pptxIris      et         les      hommes.pptx
Iris et les hommes.pptx
Txaruka

Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
cristionobedi

Exame DELF - A2 Francês pout tout public
Exame DELF - A2  Francês pout tout publicExame DELF - A2  Francês pout tout public
Exame DELF - A2 Francês pout tout public
GiselaAlves15

Mémoire de licence en finance comptabilité et audit
Mémoire de licence en finance comptabilité et auditMémoire de licence en finance comptabilité et audit
Mémoire de licence en finance comptabilité et audit
MelDjobo

Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
mrelmejri

Cours de conjugaison des verbes du premier, deuxième et troisième groupe
Cours de conjugaison des verbes du premier, deuxième et troisième groupeCours de conjugaison des verbes du premier, deuxième et troisième groupe
Cours de conjugaison des verbes du premier, deuxième et troisième groupe
Yuma91

SYLLABUS DU COURS MARKETING DTS 1-2.pdf
SYLLABUS DU COURS  MARKETING DTS 1-2.pdfSYLLABUS DU COURS  MARKETING DTS 1-2.pdf
SYLLABUS DU COURS MARKETING DTS 1-2.pdf
Moukagni Evrard

Contrôle fiscale en république de guinée
Contrôle fiscale en république de guinéeContrôle fiscale en république de guinée
Contrôle fiscale en république de guinée
bangalykaba146

Système de gestion des fichiers de amine
Système de gestion des fichiers de amineSystème de gestion des fichiers de amine
Système de gestion des fichiers de amine
sewawillis

Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La JeunesseConseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Oscar Smith


Dernier (15)

M2i Webinar - « Participation Financière Obligatoire » et CPF : une opportuni...
M2i Webinar - « Participation Financière Obligatoire » et CPF : une opportuni...M2i Webinar - « Participation Financière Obligatoire » et CPF : une opportuni...
M2i Webinar - « Participation Financière Obligatoire » et CPF : une opportuni...

Calendrier du 3 juin 2024 et compte rendu.pdf
Calendrier du 3 juin 2024 et compte rendu.pdfCalendrier du 3 juin 2024 et compte rendu.pdf
Calendrier du 3 juin 2024 et compte rendu.pdf

Newsletter SPW Agriculture en province du Luxembourg du 03-06-24
Newsletter SPW Agriculture en province du Luxembourg du 03-06-24Newsletter SPW Agriculture en province du Luxembourg du 03-06-24
Newsletter SPW Agriculture en province du Luxembourg du 03-06-24

Evaluación docentes "Un cielo, dos países: El camino de los descubrimientos"
Evaluación docentes "Un cielo, dos países: El camino de los descubrimientos"Evaluación docentes "Un cielo, dos países: El camino de los descubrimientos"
Evaluación docentes "Un cielo, dos países: El camino de los descubrimientos"

Edito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdfEdito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdf

Iris et les hommes.pptx
Iris      et         les      hommes.pptxIris      et         les      hommes.pptx
Iris et les hommes.pptx

Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...

Exame DELF - A2 Francês pout tout public
Exame DELF - A2  Francês pout tout publicExame DELF - A2  Francês pout tout public
Exame DELF - A2 Francês pout tout public

Mémoire de licence en finance comptabilité et audit
Mémoire de licence en finance comptabilité et auditMémoire de licence en finance comptabilité et audit
Mémoire de licence en finance comptabilité et audit

Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...

Cours de conjugaison des verbes du premier, deuxième et troisième groupe
Cours de conjugaison des verbes du premier, deuxième et troisième groupeCours de conjugaison des verbes du premier, deuxième et troisième groupe
Cours de conjugaison des verbes du premier, deuxième et troisième groupe

SYLLABUS DU COURS MARKETING DTS 1-2.pdf
SYLLABUS DU COURS  MARKETING DTS 1-2.pdfSYLLABUS DU COURS  MARKETING DTS 1-2.pdf
SYLLABUS DU COURS MARKETING DTS 1-2.pdf

Contrôle fiscale en république de guinée
Contrôle fiscale en république de guinéeContrôle fiscale en république de guinée
Contrôle fiscale en république de guinée

Système de gestion des fichiers de amine
Système de gestion des fichiers de amineSystème de gestion des fichiers de amine
Système de gestion des fichiers de amine

Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La JeunesseConseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse


Bases de données réparties

  • 1. Bases de Données Réparties (BDRé) Abdelouahed Sabri 2011/2012 abdelouahed.sabri@gmail.com Clients, Distributeurs Clients habitants Tétouan Clients habitants Tanger Distributeurs (Nom, Télé)
  • 2. Plan Introduction C’est quoi une base de données répartie Avantages et Inconvénients Objectifs Modélisation et conception Fragmentation Allocation Répartition avancée La pratique Abdelouahed Sabri 2011/2012 2
  • 3. Introduction Architectures Architecture centralisée: • Programme d'application et SGBD sur même machine (même site), Architecture client-serveur, notée 2-tiers: • Programme d’application sur le client et SGBD sur le serveur, Architecture 3-tiers: • Interface utilisateur sur le client, programme d’application sur le serveur d’application et le SGBD sur le serveur de données. Bases de données Centralisées Réparties ou distribuées Fédérées Multi-bases Abdelouahed Sabri 2011/2012 3
  • 4. Introduction BD centralisée: Gérée par un seul SGDB, Stockée dans un emplacement physique unique, Les traitements sont confiés à une seule et même unité. Multi-base: Plusieurs SGBD, hétérogènes ou non, capables d’inter-opérer sans modèle commun (vue commune), BD Fédérée: Plusieurs SGBD hétérogènes sont utilisés comme un seul via un modèle commun (vue commune)  Ex: Utilisés dans la fusion ou acquisition des bases de données de compagnies BD Répartie: Un seul système gérant une collection de bases de données logiquement reliées qui sont réparties sur différents sites accessible via un modèle commun (vue commune) Abdelouahed Sabri 2011/2012 4
  • 5. Introduction Différence entre bases de données réparties et le modèle client-serveur Abdelouahed Sabri 2011/2012 5 Client-Serveur Bd Répartie Plusieurs bases vues par le client Une base logique vue par l’utilisateur Plusieurs connexions Une seule connexion Localisation explicite des bases (« connection string » ou DSN) Indépendance à la localisation Règles de localisation dans l’application Règles de localisation dans le dictionnaire 1 ordre SQL  1 seule BD 1 ordre SQL  plusieurs BD n transactions mono-base 1 transaction logique Synchronisation des transactions dans l’application Synchronisation automatique des n sous- transactions Plusieurs COMMIT mono-base 1 COMMIT généralisé
  • 6. Introduction Pourquoi répartir? Besoin de décentralisation des organisations, Partage de données géographiquement reparties. Principe de la répartition: Les données et traitements sont répartis sur différents sites interconnectés par un réseau de communication.  La défaillance d'un site ne peut pas entraîner l'indisponibilité totale du système et sa probabilité peut être négligée grâce à la tolérance aux fautes, assurée par la redondance des informations et des traitements. Abdelouahed Sabri 2011/2012 6
  • 7. Introduction Système de Gestion de Bases de Données Réparties Constitué d'un ensemble de processeurs autonomes «appelés sites » (stations de travail, micro-ordinateurs, …) reliés par un réseau de communication qui leur permet d'échanger des données. Un SGBDRé suppose que les données soient stockées sur au moins deux sites. • Chaque site est doté de son propre SGBD. Abdelouahed Sabri 2011/2012 7
  • 8. Introduction Avantages de répartir les données Limiter le transfert d'information (en nombre et en volume) en répartissant les données là où elles sont le plus utilisées. Ceci est particulièrement important pour une base de données dont les différents utilisateurs sont géographiquement dispersés  Exemple: Des agences d'une banque La répartition de charge de travail sur plusieurs unités de traitement opérant en parallèle permet d’accroître les performances. Augmenter la fiabilité et la disponibilité en dupliquant les données sur plusieurs sites  Exemple: Comptes bancaires Abdelouahed Sabri 2011/2012 8
  • 9. Introduction Inconvénients de répartir les données Inconvénients Complexité des SGBDs, Problème de concurrence d’accès, Surcoût du traitement: la distribution de données entraine des communications inter-sites, Sécurité. Abdelouahed Sabri 2011/2012 9
  • 10. Introduction Exemple 1: Abdelouahed Sabri 2011/2012 10 Clients, Distributeurs Clients habitants Tétouan Clients habitants Tanger Distributeurs (Nom, Télé)
  • 11. Introduction Exemple 2: Une banque peut avoir des agences à Casa, à Rabat et à Fès. BD centralisée: 1. Le siège principal de la banque gérerait tous les comptes des clients, 2. Les agences devraient communiquer avec le siège social pour avoir accès aux données. BD répartie: • Les informations sur les comptes sont distribuées dans les agences et celles-ci sont interconnectées (entièrement ou partiellement) afin qu'elles puissent avoir accès aux données externes. Cependant, la répartition de la base de données bancaire est invisible aux agences en tant qu'utilisateurs, et la seule conséquence directe pour elles est que l'accès à certaines données est beaucoup plus rapide. Abdelouahed Sabri 2011/2012 11
  • 12. Objectifs d’une base de données repartie Les 12 principaux objectifs définis par C.J. Date[1] sont: Abdelouahed Sabri 2011/2012 12 1) Transparence pour l’utilisateur, 2) Autonomie de chaque site, 3) Absence de site privilégié, 4) Continuité de service, 5) Transparence vis-à-vis de la localisation de données, 6) Transparence vis-à-vis de la fragmentation, 7) Transparence vis-à-vis de la réplication, 8) Traitement réparti des requêtes, 9) Indépendance vis-à-vis du matériel, 10) Indépendance vis-à-vis du système d’exploitation, 11) Indépendance vis-à-vis du réseau, 12) Indépendance vis-à-vis du SGBD [1] C.J. Date: auteur du livre An Introduction to Database Systems (8th Edition)
  • 13. Objectifs d’une base de données repartie (suite) Transparence de localisation: Les utilisateurs accèdent au schéma conceptuel via des vues. Un utilisateur ne sait pas sur quel site se trouvent physiquement les données • Exemple: un client peut ouvrir un compte à Fès et effectuer régulièrement des opérations à Rabat  C'est le système qui recherche le site où sont mémorisées ses informations et non l'utilisateur qui doit l'indiquer. Abdelouahed Sabri 2011/2012 13
  • 14. Objectifs d’une base de données repartie (suite) Transparence de partitionnement: l’utilisateur ne sait pas comment la base est partitionnée. Transparence de duplication: l’utilisateur ne sait pas s’il existe plusieurs copies d'une même information ou non. Lors de la modification d'une information, c'est le système qui doit se préoccuper de mettre à jour toutes les copies.  Exemple: Un client possède des comptes (courant, épargne logement, ...) à Fès mais effectue régulièrement des retraits d'argent à Rabat, les informations le concernant soient réparties entre Fès à Rabat: l'historique des opérations du compte courant est conservé à Rabat, la gestion de ses autres comptes est assurée à Fès, et le solde du compte courant est dupliqué à Fès et Rabat. Abdelouahed Sabri 2011/2012 14
  • 15. Objectifs d’une base de données repartie (suite) Indépendance vis-à-vis du SGBD: Un système réparti ne doit pas être dépendant en aucun cas des différents SGBDs, la relation globale doit être exprimée dans un langage normalisé indépendant des constructeurs. Autonomie de chaque site: Vise à garder une administration locale séparée et indépendante pour chaque serveur participant à la base de données répartie afin d'éviter une administration centralisée. • Toute manipulation sur un site (reprise après panne, mises à jour des logiciels) ne doit pas altérer le fonctionnement des autres sites. Abdelouahed Sabri 2011/2012 15
  • 16. Modélisation d’une base de données réparties Une base de données est généralement modélisée en 3 niveaux: Externe, Conceptuel et Interne. Schéma interne: Description de l’organisation physique des données  Stockage physique Schéma conceptuel: Description d’univers à modéliser avec éventuellement les contraintes liés à ces objets (contraintes d’intégrités)  Domaine des concepteurs de Bases de données Schéma externe: Application accédant aux données : des vues (accès limités)  Domaine des créateurs d’applications  L’avantage de se découpage est de permettre des modifications à un niveau sans que cela interfère (le moins possible) sur les autres niveaux Abdelouahed Sabri 2011/2012 16
  • 17. Modélisation d’une base de données réparties Pour une base de données réparties, la répartition a lieu dans les trois niveaux: Abdelouahed Sabri 2011/2012 17  les vues des utilisateurs sont présentées sur leur site (site utilisateur); elles correspondent au niveau externe.  Il y a donc répartition des vues.  le schéma conceptuel (global) est associé aux schémas locaux des sites physiques via un schéma de fragmentation (la manière dont la base est découpée) et un schéma d'allocation (la manière dont les fragments sont répartis).  il n'y a pas de schéma interne global, mais des schémas locaux internes.
  • 18. Conception d’une base de données répartie La définition du schéma de répartition est la partie la plus délicate de la phase de conception d'une base de données répartie: Il n y’a pas de méthode standard  on se base sur les besoins, L'administrateur (le concepteur) doit prendre des décisions sur comment la répartition doit être faite. L'objectif est de minimiser: • le nombre de transferts entre sites, • les temps de transfert, • le volume de données transférées, • les temps moyens de traitement des requêtes, • le nombre de copies de fragments. Abdelouahed Sabri 2011/2012 18
  • 19. Conception d’une base de données répartie Méthodes de conception: Deux approches fondamentales sont à l'origine de la conception des bases de données réparties : 1. La conception descendante (Top down design), 2. La conception ascendante (Bottom up design). NB: Pour les deux approches il faut recueillir l'expression des besoins des utilisateurs afin de créer un schéma conceptuel unique et en déduire les vues externes à prévoir. Abdelouahed Sabri 2011/2012 19
  • 20. Conception d’une base de données répartie Conception descendante Conception du schéma conceptuel global de la base de données répartie, Création du schéma de fragmentation : • la base de données sera découpée en fragments distincts constituant une partition de la base  l'intersection de ces fragments doit être vide et leur réunion doit redonner le schéma global. Création du schéma d'allocation : • les fragments doivent être distribués entre les différents sites. Création d'un schéma local pour chaque site, relatif aux fragments dévolus à ce site, Création des schémas internes : • implémentation des données des fragments sur les supports physiques de stockage. Abdelouahed Sabri 2011/2012 20
  • 21. Conception d’une base de données répartie Conception ascendante Il existe plusieurs bases de données disjointes (plusieurs schémas conceptuels locaux) qu’il faut réunir en un schéma conceptuel global • Intégration (fédération) des BD existantes Abdelouahed Sabri 2011/2012 21
  • 22. Fragmentation Définition: On définit la fragmentation comme étant le processus de décomposition d'une base de donnée logique (telle que la voient les utilisateurs) en un ensemble de « sous »-bases de données appelés fragments. Caractéristiques:  La fragmentation doit être sans perte d'information,  Pour toute donnée d’une table R, il existe un fragment Ri de la table R qui possède cette donnée.  Règle de complétude  La non perte d'informations est vérifiée par recomposition de la base à partir des différents fragments en utilisant le langage de manipulation de données (SQL par exemple)  leur réunion doit redonner le schéma global  Règles de reconstruction  Les différents fragments doivent « de préférence » être exclusifs (leur intersection est vide)  Dans le cas contraire on parle de duplication  il faut affiner la fragmentation Abdelouahed Sabri 2011/2012 22
  • 23. Fragmentation Techniques de fragmentation Il existe différentes façons pour fragmenter une base de données L'unité de fragmentation détermine la nature de l'élément le plus petit dont les composants ne peuvent être fragmentés • On parle de granularité: taille du plus petit élément Une granularité fine donne de grandes possibilités pour la fragmentation et autorise une répartition flexible et efficace de la base de données, mais à l'inconvénient de provoquer une certaine lourdeur pour la recomposition des informations. A l'opposé, une granularité élevée permet une gestion simple de la fragmentation, mais fournit des possibilités très limitées pour la fragmentation. L'unité de fragmentation est généralement laissée au libre choix de l'administrateur. Il y a quatre unités de fragmentation de base: Relations, Tuples, Attributs, Valeurs Abdelouahed Sabri 2011/2012 23
  • 24. Fragmentation Fragmentation par relation (classe d’objets) Ce sont les classes (relation ou table dans le modèle relationnel, entité en Entité-Association, classe dans le modèle orienté-objet) qui peuvent être réparties dans des fragments différents. Les fragments sont définis à partir des "classes" de la base de données. Toutes les occurrences d'une même classe appartiennent au même fragment. L'opération de partitionnement est la définition de sous schémas. L'opération de recomposition est la réunion de sous schémas. Abdelouahed Sabri 2011/2012 24
  • 25. Fragmentation Fragmentation par relation (suivant) Exemple: Banque • Trois tables: Agence, Clients, Compte Abdelouahed Sabri 2011/2012 25 Compte NoClient Agence TypeCompte Somme 174 723 Lausanne courant 123 345.89 177 498 Genève courant 34 564.00 201 639 Lausanne courant 45 102.50 201 639 Lausanne dépôt 325 100.00 203 446 Genève courant 274 882.95 Client NoClient NomClient Prénom Age 174 723 Villard Jean 29 177 498 Cattell Blaise 38 201 639 Tesllis Alan 51 203 446 Kovalsky Validmir 36 Agence Agence Adresse Lausanne Rue du Lac, 3, 1002 Lausanne Genève Avenue du Mont Blanc, 21, 1200 Genève • Cette base peut être fragmentée en deux fragments: {Compte, Client} et {Agence}.
  • 26. Fragmentation Fragmentation horizontale Appelée aussi fragmentation par occurrences ou par tuples, La fragmentation horizontale est basée sur un découpage (horizontal) des tuples des tables • Les occurrences d'une même table peuvent être réparties dans des fragments différents (avec tous les attributs) • Le découpage est effectué en utilisant la sélection, • La reconstruction est effectuée en utilisant l’opération d’union. Abdelouahed Sabri 2011/2012 26
  • 27. Fragmentation Fragmentation horizontale (suivant) Exemple: Banque • La table Compte peut être divisée en deux fragments par répartition des tuples en deux catégories : • Compt1 = σ TypeCompte = courant(Compte) • Compt2 = σ TypeCompte = dépôt (Compte) Abdelouahed Sabri 2011/2012 27 Compt1 NoClient Agence TypeCompte Somme 174 723 Lausanne courant 123 345.89 177 498 Genève courant 34 564.00 201 639 Lausanne courant 45 102.50 203 446 Genève courant 274 882.95 Compt2 NoClient Agence TypeCompte Somme 201 639 Lausanne dépôt 325 100.00 • La recomposition est réalisée par une opération d’union Compte = Compt1 ∪ Compt2
  • 28. Fragmentation Fragmentation verticale (par attributs) Les fragments sont construits à partir de quelques attributs d'une relation: • Ce sont les attributs (avec leur occurrences) d'une même relation qui peuvent être répartis dans des fragments différents. • Toutes les valeurs des occurrences pour un même attribut se trouvent dans le même fragment. • La répartition des attributs dans différents fragments ne peut être correcte que si l'identifiant (ou identité d'objet) est dupliqué dans chaque fragment  cet identifiant est utile pour la reconstruction (décomposition sans perte d'informations. Le découpage d'une relation en sous tables est effectuée utilisant la projection sur les colonnes composant chaque fragment. La reconstruction est effectuée par jointure des différents fragments. Abdelouahed Sabri 2011/2012 28
  • 29. Fragmentation Fragmentation verticale (suite) Exemple: Banque • Dans les guichets bancaires on n’a besoin de connaître que les soldes des comptes, alors que les services de contentieux ont besoin de connaître les informations complètes sur chaque client. • Compt1 = ∏ NoClient, Somme(Compte) • Compt1 = ∏ Noclient, Agence, TypeCompte(Compte) Abdelouahed Sabri 2011/2012 29 Compt1 NoClient Somme 174 723 123 345.89 177 498 34 564.00 201 639 45 102.50 201 639 325 100.00 203 446 274 882.95 Compt2 NoClient Agence TypeCompte 174 723 Lausanne courant 177 498 Genève courant 201 639 Lausanne courant 201 639 Lausanne dépôt 203 446 Genève courant • La recomposition est réalisée par une opération de jointure Compte = Compt1 |x| Compt2
  • 30. Fragmentation Fragmentation hybride (par valeurs) Cette fragmentation combine la fragmentation horizontale (par occurrences) et verticale (par attributs). • Le partitionnement est effectué par une combinaison de projections et de sélections. • Les occurrences et les attributs peuvent donc être répartis dans des différents fragments. La reconstruction est effectuée par combinaison de jointures et d'unions des différents fragments. Abdelouahed Sabri 2011/2012 30
  • 31. Fragmentation Fragmentation hybride (par valeurs) Exemple: Banque • Compt1 = ∏ NoClient, Somme (σ TypeCompte = courant(Compte)) • Compt2 = ∏ NoClient, Somme ( σ TypeCompte = dépôt (Compte)) • Compt3 = ∏ NoClient, AgenceCompte) • Compt4 = ∏ Noclient, TypeCompte(Compte) Abdelouahed Sabri 2011/2012 31 Compt1 NoClient Somme 174 723 123 345.89 177 498 34 564.00 201 639 45 102.50 203 446 274 882.95 Compt2 NoClient Somme 201 639 325 100.00 Compt4 NoClient TypeCompte 174 723 courant 177 498 courant 201 639 courant 201 639 dépôt 203 446 courant • La reconstruction Compte= (Compt1 ∪ Compt2 ) |x| Compt3 |x| Compt4 Compt3 NoClient Agence 174 723 Lausanne 177 498 Genève 201 639 Lausanne 201 639 Lausanne 203 446 Genève
  • 32. Fragmentation Méthodologie de la fragmentation horizontale Question: Comment décomposer une base de données en fragments horizontaux??? On se base sur les requêtes d'interrogation ou de mise à jour les plus importantes et les plus fréquentes. Pour le cas de la fragmentation horizontale on se base sur les conditions de sélections. • Soient c1, c2, ..., cn les conditions de sélection qui ont été extraites des requêtes, • On forme l'ensemble des 2n conjonctions de conditions où chaque condition élémentaire est prise dans sa forme positive ou dans sa forme négative Abdelouahed Sabri 2011/2012 32 • On ôte de cet ensemble les conjonctions de condition qui sont toujours fausses, et on simplifie les autres.
  • 33. Fragmentation Méthodologie de la fragmentation horizontale Exemple: On considère une table CUISINIER que l'on se propose de répartir en fragments horizontaux Abdelouahed Sabri 2011/2012 33 On commencera par se baser sur les requêtes les plus fréquentes: R1: SELECT numero, numeq FROM CUISINIER WHERE prenom = 'Jean' AND nom LIKE '%R%'; R2: SELECT * FROM CUISINIER WHERE numeq = '1'; R3: SELECT numero, nom FROM CUISINIER WHERE numeq = '2' AND prenom = 'Jean'; Cuisinier NUMERO NOM PRENOM NUMEQ 12 DUPONT Jean 1 34 DUPONT Jeanne 2 17 DUBOIS Robert 1 22 DUBALAI Aline 1 26 DUGENOU Jean 2 11 DURAND Aline 2 38 DURACUIRE ROBERT 2 9 DURALUMIN Roberte 1 13 DURDUR Jean 2 20 DURALEX Jean 1
  • 34. Fragmentation Méthodologie de la fragmentation horizontale Exemple (suite): Pour effectuer la fragmentation horizontale on se base sur les critères de recherche, c'est à dire les conditions exprimées dans les "WHERE" des ordres SQL. • Soit – A : prenom = 'Jean‘ – B : nom LIKE '%R%‘ – C : numeq = '1‘ – D : numeq = '2‘ • Les condition de sélection: – C1 = A ʌ B – C2 = C – C3 = D ʌ A • A partir des conditions Ci, on peut construire l'ensemble des conjonctions CCj (i=1..8) de conditions : Abdelouahed Sabri 2011/2012 34 CC = {C1 ʌ C2 ʌ C3, ¬C1 ʌ C2ʌ C3, C1ʌ ¬C2ʌ C3, C1ʌ C2ʌ ¬C3, ¬C1ʌ ¬C2ʌ C3, C1ʌ ¬C2ʌ ¬C3, ¬C1ʌ C2ʌ ¬C3, ¬C1ʌ ¬C2ʌ ¬C3}
  • 35. Fragmentation Méthodologie de la fragmentation horizontale Exemple (suite): Evaluons chacun des termes : • C1ʌ C2ʌ C3 = Φ • ¬C1ʌ C2ʌ C3 = Φ • C1ʌ ¬C2ʌ C3 = A ʌ B ʌ D • C1ʌ C2ʌ ¬C3 = A ʌ B ʌ C • ¬C1ʌ ¬C2ʌ C3 = A ʌ ¬B ʌ D • C1ʌ ¬C2ʌ ¬C3 = A ʌ B ʌ ¬C ʌ ¬D • ¬C1ʌ C2ʌ ¬C3 = (¬A ∪ ¬B)ʌ C • ¬C1ʌ ¬C2ʌ ¬C3 = (¬A ʌ ¬B ʌ ¬C) ∪ (¬A ʌ ¬C ʌ ¬D) ∪ (¬B ʌ ¬C ʌ ¬D) Supposons, comme hypothèse supplémentaire (contrainte d’intégrité) , qu'il n'y a que deux équipes de cuisiniers (1 et 2) ce qui implique • ¬Cʌ ¬D = Φ, ¬C = D, ¬D = C Abdelouahed Sabri 2011/2012 35
  • 36. Fragmentation Méthodologie de la fragmentation horizontale Exemple (suite): On a alors les 5 conjonctions de conditions significatives : • CC1 = C1ʌ ¬C2ʌ C3 = Aʌ Bʌ D F1 = SELECT *FROM cuisinier WHERE prenom='Jean' AND nom LIKE '%R%' AND numeq ='2' • CC2 = C1ʌ C2ʌ ¬C3 = Aʌ Bʌ C F2 = SELECT *FROM cuisinier WHERE prenom='Jean' AND nom LIKE '%R%' AND numeq ='1’ • CC3 = ¬C1ʌ ¬C2ʌ C3 = Aʌ ¬Bʌ D F3 = SELECT *FROM cuisinier WHERE prenom='Jean' AND nom NOT LIKE '%R%' AND numeq ='2' • CC4 = ¬C1ʌ C2ʌ ¬C3 = (¬A ∪ ¬B)ʌ C F4 = SELECT *FROM cuisinier WHERE (prenom !='Jean' OR nom NOT LIKE '%R%' ) AND numeq ='1' • CC5 = ¬ C1 ʌ ¬ C2 ʌ ¬ C3 = ¬ A ʌ D F4 = SELECT *FROM cuisinier WHERE prenom !='Jean' AND numeq ='2' Abdelouahed Sabri 2011/2012 36
  • 37. Fragmentation Méthodologie de la fragmentation horizontale Exemple (suite): Ces 5 conditions définissent les fragments horizontaux (exclusifs) : Abdelouahed Sabri 2011/2012 37 Cuisinier NUMERO NOM PRENOM NUMEQ 12 DUPONT Jean 1 34 DUPONT Jeanne 2 17 DUBOIS Robert 1 22 DUBALAI Aline 1 26 DUGENOU Jean 2 11 DURAND Aline 2 38 DURACUIRE ROBERT 2 9 DURALUMIN Roberte 1 13 DURDUR Jean 2 20 DURALEX Jean 1 F1 NUMERO NOM PRENOM NUMEQ 13 DURDUR Jean 2 F2 NUMERO NOM PRENOM NUMEQ 20 DURALEX Jean 1 F3 NUMERO NOM PRENOM NUMEQ 26 DUGENOU Jean 2 F4 NUMERO NOM PRENOM NUMEQ 12 DUPONT Jean 1 17 DUBOIS Robert 1 22 DUBALAI Aline 1 9 DURALUMIN Roberte 1 F5 NUMERO NOM PRENOM NUMEQ 34 DUPONT Jeanne 2 11 DURAND Aline 2 38 DURACUIRE ROBERT 2 Fragmentation
  • 38. Fragmentation Méthodologie de la fragmentation horizontale Exercice: On considère la table Compte (NoClient, Agence, TypeCompte, Somme) . Proposer un schéma de fragmentation horizontal en tenant compte des requêtes suivantes • R1 = ∏ NoClient, Agence (σTypeCompte = 'courant' and Somme > 100000(Compte)) • R2 = σ Agence = 'Lausanne’(Compte) • R3 = ∏ NoClient, Somme(σ Agence = ' Genève’ and TypeCompte = 'courant' (Compte)) Abdelouahed Sabri 2011/2012 38 Compte NoClient Agence TypeCompte Somme 174 723 Lausanne courant 123 345.89 177 498 Genève courant 34 564.00 201 639 Lausanne Courant 45 102.50 201 639 Lausanne Dépôt 325 100.00 203 446 Genève Courant 274 882.95
  • 39. Fragmentation Méthodologie de la fragmentation verticale Question: Comment décomposer une base de données en fragments verticaux??? On se base les requêtes d’interrogation ou de mise à jour prédéfinies les plus importantes et les plus fréquentes pour extraire les attributs concernés • Les fragments verticaux sont exclusifs, sauf en ce qui concerne le (ou les) attribut(s) de jointure (clé, identifiant, OID) qui sont communs à tous les fragments et qui seront utilisés pour que la décomposition soit sans perte d'information (reconstruction). Abdelouahed Sabri 2011/2012 42
  • 40. Fragmentation Méthodologie de la fragmentation verticale Pour le cas de la fragmentation verticale on se base sur les conditions de projections. Soient p1, p2, ..., pn les conditions de projection qui ont été extraites des requêtes, On forme l'ensemble des 2n intersections des expressions de projection où chacune est soit l'expression initiale soit son complément. Abdelouahed Sabri 2011/2012 43 On ôte de cet ensemble les conjonctions de condition qui sont toujours fausses, et on simplifie les autres. NB: Dans le cas où la requête ne possède pas d’attributs de jointure il faut les ajouter.
  • 41. Fragmentation Méthodologie de la fragmentation verticale Exemple : On considère une table CUISINIER que l'on se propose de répartir en fragments verticaux Abdelouahed Sabri 2011/2012 44 On commencera par se baser sur les requêtes les plus fréquentes: R1: SELECT numero, numeq FROM CUISINIER WHERE prenom = 'Jean' AND nom LIKE '%R%'; R2: SELECT * FROM CUISINIER WHERE numeq = '1'; R3: SELECT numero, nom FROM CUISINIER WHERE numeq = '2' AND prenom = 'Jean'; Cuisinier NUMERO NOM PRENOM NUMEQ 12 DUPONT Jean 1 34 DUPONT Jeanne 2 17 DUBOIS Robert 1 22 DUBALAI Aline 1 26 DUGENOU Jean 2 11 DURAND Aline 2 38 DURACUIRE ROBERT 2 9 DURALUMIN Roberte 1 13 DURDUR Jean 2 20 DURALEX Jean 1
  • 42. Fragmentation Méthodologie de la fragmentation verticale Exemple (suite): Pour effectuer la fragmentation verticale on se base sur les projections utilisées: • P1 : (numero, numeq) • P3 : (numero, nom) • P2 n'est pas considérée comme une projection car tous les attributs sont demandés dans la requête A partir des projection Pi, on construit l'ensemble IP des intersections de projections : Abdelouahed Sabri 2011/2012 45 Où ¬Pj désigne le complément de Pj sur l'ensemble des attributs de la table CUISINIER avec l'ajout obligatoire de la clé numero : • ¬P1 = (numero, nom, prenom) • ¬P3 = (numero, prenom, numeq)  IP = { P1 ∩ P3, ¬ P1 ∩ P3, P1 ∩ ¬P3, ¬P1 ∩ ¬P3}
  • 43. Fragmentation Méthodologie de la fragmentation verticale Exemple (suite): P1 ∩ P3 = (numero, numeq) ∩ (numero, nom) = (numero) ¬ P1 ∩ P3= (numero, nom, prenom) ∩ (numero, nom) = (numero, nom) P1 ∩ ¬P3= (numero, numeq) ∩ (numero, prenom, numeq)= (numero, numeq) ¬P1 ∩ ¬P3 = (numero, nom, prenom) ∩ (numero, prenom, numeq)= (numero, prenom)  Fragments verticaux: F1 = ∏numero(Cuisinier) F2 = ∏numero, nom(Cuisinier) F3 = ∏numero, numeq(Cuisinier) F4 = ∏numero, prenom(Cuisinier) Abdelouahed Sabri 2011/2012 46
  • 44. Fragmentation Méthodologie de la fragmentation hybride C’est la combinaison des deux fragmentations: horizontale et verticale. Abdelouahed Sabri 2011/2012 47 F1 NUMERO NOM PRENOM NUMEQ 13 DURDUR Jean 2 F2 NUMERO NOM PRENOM NUMEQ 20 DURALEX Jean 1 F3 NUMERO NOM PRENOM NUMEQ 26 DUGENOU Jean 2 F4 NUMERO NOM PRENOM NUMEQ 12 DUPONT Jean 1 17 DUBOIS Robert 1 22 DUBALAI Aline 1 9 DURALUMIN Roberte 1 F5 NUMERO NOM PRENOM NUMEQ 34 DUPONT Jeanne 2 11 DURAND Aline 2 38 DURACUIRE ROBERT 2 Fragments horizontaux Pour chaque fragment horizontal, on regarde quelles sont les requêtes qui les concernent (sélection): R1: SELECT numero, numeq FROM CUISINIER WHERE prenom = 'Jean' AND nom LIKE '%R%'; R2: SELECT * FROM CUISINIER WHERE numeq = '1'; R3: SELECT numero, nom FROM CUISINIER WHERE numeq = '2' AND prenom = 'Jean‘;
  • 45. Fragmentation Méthodologie de la fragmentation hybride Les intersections de projection de chacun des fragments horizontaux, avec les fragments correspondants sont donc: Abdelouahed Sabri 2011/2012 48 F1 NUMERO NOM PRENOM NUMEQ 13 DURDUR Jean 2 F2 NUMERO NOM PRENOM NUMEQ 20 DURALEX Jean 1 F3 NUMERO NOM PRENOM NUMEQ 26 DUGENOU Jean 2 F4 NUMERO NOM PRENOM NUMEQ 12 DUPONT Jean 1 17 DUBOIS Robert 1 22 DUBALAI Aline 1 9 DURALUMIN Roberte 1 F5 NUMERO NOM PRENOM NUMEQ 34 DUPONT Jeanne 2 11 DURAND Aline 2 38 DURACUIRE ROBERT 2 R1: SELECT numero, numeq FROM CUISINIER WHERE prenom = 'Jean' AND nom LIKE '%R%'; R2: SELECT * FROM CUISINIER WHERE numeq = '1'; R3: SELECT numero, nom FROM CUISINIER WHERE numeq = '2' AND prenom = 'Jean'; R1 R3 R1 R2 R3 R2 Aucune
  • 46. Fragmentation Méthodologie de la fragmentation hybride Le fragment 1 est concerné par les requêtes R1 et R3, donc par tous les éléments de l'ensemble IP construits à partir de P1 et P3, soit IP1 ={P1 ∩ P3, ¬ P1 ∩ P3, P1 ∩ ¬P3, ¬ P1 ∩ ¬P3} IP1 = {(numero), (numero, nom), (numero, numeq), (numero, prenom)} Le fragment 2 est concerné par les requêtes R1 et R2, donc seulement par les projections P1 et ¬ P1, soit IP2= {P1 ∩ P1, ¬ P1 ∩ ¬ P1} IP2 = {(numero, numeq), (numero, nom, prenom)} Le fragment 3 est concerné par la requête R3 donc seulement par les projections P3 et ~P3, soit IP3={ P3 ∩ P3 , ¬P3 ∩ ¬P3} IP3 = {(numero, nom), (numero, prenom, numeq)} Le fragment 4 est concerné par la requête R2, donc par tous les attributs IP4 = {(numero, nom, prenom, numeq)} Le fragment 5 n'est concerné par aucune des requêtes, donc par tous les attributs : IP5 = {(numero, nom, prenom, numeq)} Abdelouahed Sabri 2011/2012 49
  • 47. Fragmentation Méthodologie de la fragmentation hybride Les différents fragments: Abdelouahed Sabri 2011/2012 50 F21 NUMERO NUMEQ 20 1 F32 NUMERO PRENOM NUMEQ 26 Jean 2 F41 NUMERO NOM PRENOM NUMEQ 12 DUPONT Jean 1 17 DUBOIS Robert 1 22 DUBALAI Aline 1 9 DURALUMIN Roberte 1 F51 NUMERO NOM PRENOM NUMEQ 34 DUPONT Jeanne 2 11 DURAND Aline 2 38 DURACUIRE ROBERT 2 F11 NUMERO 13 F12 NUMERO NOM 13 DURDUR F13 NUMERO NUMEQ 13 2 F14 NUMERO PRENOM 13 Jean F22 NUMERO NOM PRENOM 20 DURALEX Jean F31 NUMERONOM 26 DUGENOU Cuisinier NUMERO NOM PRENOM NUMEQ 12 DUPONT Jean 1 34 DUPONT Jeanne 2 17 DUBOIS Robert 1 22 DUBALAI Aline 1 26 DUGENOU Jean 2 11 DURAND Aline 2 38 DURACUIRE ROBERT 2 9 DURALUMIN Roberte 1 13 DURDUR Jean 2 20 DURALEX Jean 1
  • 48. Schéma d’allocation Après la fragmentation, la question qu’ont doit se poser est: Ou seront affectés chacun des fragments??? L'affectation des fragments sur les sites est décidée en fonction de l'origine prévue des requêtes qui ont servi à la fragmentation. Pour chaque requête: On connaît l'ensemble des sites qui sont susceptible d'émettre cette requête, On possède de l'ensemble des fragments qui sont concernés par la requête.  Placer les fragments sur les sites où ils sont le plus utilisés, pour minimiser les transferts de données entre les sites. Pour définir le schéma de localisation, on recherche: Priorité 1: D'où sont émises les requêtes de sélection Priorité 2: D'où sont faites les mises à jour Abdelouahed Sabri 2011/2012 51
  • 49. Schéma d’allocation Exemple: reprenons l'exemple précédent et supposons que deux sites soient pris en considération A et B R1: SELECT numero, numeq FROM CUISINIER WHERE prenom = 'Jean' AND nom LIKE '%R%'; R2: SELECT * FROM CUISINIER WHERE numeq = '1'; R3: SELECT numero, nom FROM CUISINIER WHERE numeq = '2' AND prenom = 'Jean'; Abdelouahed Sabri 2011/2012 52
  • 50. Schéma d’allocation Exemple (suite): Supposons que la requête R1 est émise de A ou B, que la requête R2 est émise de A seulement et que la requête R3 est émise de B seulement. Pour les trois requêtes, les fragments suivants sont concernés : • R1  fragment13 • R2  fragment 21, fragment 22, fragment 41 • R3  fragment 12, fragment 31 • Pour les autres fragments, on peut dire: – Le fragment 21 peut appartenir à la requête R1 ou R2 – Le fragment 11 peut appartenir a toutes les Requêtes – Le fragment 51 n’appartient à aucune requête – Le fragment 32 n’appartient à aucune requête – Le fragment 14 n’appartient à aucune requête  On doit faire des choix pour ces fragments de façon à équilibrer les sites Abdelouahed Sabri 2011/2012 53
  • 51. Schéma d’allocation Exemple (suite): Supposons que la requête R1 est émise de A ou B, que la requête R2 est émise de A seulement et que la requête R3 est émise de B seulement. Pour les trois requêtes, les fragments suivants sont concernés : • R1  fragment13 • R2  fragments 21, 22 et 41 • R3  fragments 12 et 31 Pour les sites: • site A: fragment 13, fragment 21, fragment 22, fragment 41, fragment 11, fragment 51 • site B: fragment 12, fragment 31, fragment 14 , fragment 32 On peut combiner quelques fragments: • site A: fragment 11, fragment 13, fragment 2, fragment 4, fragment 5 • site B: fragment 12, fragment 14 , fragment 3 Abdelouahed Sabri 2011/2012 54 • Le fragment 21 peut appartenir à la requête R1 ou R2 • Le fragment 11 peut appartenir a toutes les Requêtes • Les fragments 51, 32 et 14 n’appartiennent à aucune requête
  • 52. Les mises-à-jour Les mises à jour consistent en trois opérations: insertion (INSERT), suppression (DELETE) et modification (UPDATE). Insertion Exemple: insérer un nouveau cuisinier dans la table CUISINIER : INSERT INTO CUISINIER VALUES(21, 'DUBOUT', 'Jean', 2); Le fragment horizontal concerné peut être retrouvé avec les CC (pour le cas présent, il s'agit de CC3) ; ensuite il faut insérer le tuple dans tous les fragments verticaux. Abdelouahed Sabri 2011/2012 55 F32 NUMERO PRENOM NUMEQ 26 Jean 2 21 Jean 2 F31 NUMERONOM 26 DUGENOU 21 DUBOUT
  • 53. Les mises-à-jour Suppression: Exemple: suppression du cuisinier Jean DUBOUT : DELETE FROM CUISINIER WHERE nom = 'DUBOUT' AND prenom = 'Jean' ; On utilise les conditions CC : CC3 et CC4 sont concernées.  On cherchera donc dans les fragments correspondants Abdelouahed Sabri 2011/2012 56 F41 NUMERO NOM PRENOM NUMEQ 12 DUPONT Jean 1 17 DUBOIS Robert 1 22 DUBALAI Aline 1 9 DURALUMIN Roberte 1 F32 NUMERO PRENOM NUMEQ 26 Jean 2 21 Jean 2 F31 NUMERONOM 26 DUGENOU 21 DUBOUT F41 NUMERO NOM PRENOM NUMEQ 12 DUPONT Jean 1 17 DUBOIS Robert 1 22 DUBALAI Aline 1 9 DURALUMIN Roberte 1 F32 NUMERO PRENOM NUMEQ 26 Jean 2 F31 NUMERONOM 26 DUGENOU
  • 54. Les mises-à-jour Suppression (suite): Exemple: supprimer le cuisinier de numéro 21 DELETE FROM CUISINIER WHERE numero = 21 ; Aucune CC n’est concernée  Il faut chercher dans tous les fragments Abdelouahed Sabri 2011/2012 57
  • 55. Les mises-à-jour Modification: Exemple : modification de l'affectation du cuisinier DUBOUT UPDATE CUISINIER SET numeq = 1 WHERE nom = 'DUBOUT' ; On utilise les conditions CC : CC3, CC4, CC5 sont concernées.  On modifie puis on vérifie que les CC son toujours vérifiées: • Puisque numeq = 1, il faut l’enlever du fragment F3 et F5 • On déplace alors le tuple dans le fragment 4. Abdelouahed Sabri 2011/2012 58
  • 56. Répartition avancée Dans le cas où la méthode classique de fragmentation- allocation ne s'avère pas satisfaisante, on peut faire appel à des techniques plus puissantes (mais aussi plus complexes à mettre en œuvre): L'allocation avec duplication de fragments, L'allocation dynamique des fragments, La fragmentation dynamique. Abdelouahed Sabri 2011/2012 60
  • 57. Répartition avancée Allocation avec duplication Certains fragments peuvent être dupliquées sur plusieurs sites (éventuellement sur tous les sites) Avantages:  Elle permet d’améliorer les performances en terme de temps d'exécution des requêtes (en évitant certains transferts de données).  Elle permet une meilleure disponibilité des informations (connues de plusieurs sites),  Elle permet une meilleure fiabilité contre les pannes. Inconvénient:  les mises à jour doivent être effectuées sur toutes les copies d'une même donnée. En conséquence: moins un fragment est sujet à des modifications et plus il est prédisposé à la duplication. Abdelouahed Sabri 2011/2012 61
  • 58. Répartition avancée Allocation avec duplication Deux types de duplication: synchrone et asynchrone. Duplication synchrone: • La sérialisabilité est assurée sur l’ensemble des nœuds • Une transaction est confirmée seulement lorsque tous les sites ont été mis-à-jour Duplication asynchrone: • Les mises-à-jour sont d’abord faites sur une copie primaire • Les sites de réplication sont mis-à-jour en différé, à partir de la copie primaire, après la confirmation de la transaction • Ex. d’implémentation: vues matérialisées (eq. SNAPSHOTs) Abdelouahed Sabri 2011/2012 62
  • 59. Répartition avancée Allocation dynamique Ici, l'allocation d'un fragment peut changer en cours d'utilisation de la BDR: Le schéma d'allocation et les schémas locaux doivent être tenus à jour. Peut être utilisée comme une alternative à la duplication  elle se révèle plus efficace lorsque la base de données est disposée à de nombreuses mises à jour. Abdelouahed Sabri 2011/2012 63
  • 60. Répartition avancée Fragmentation dynamique Dans le cas où le site d'allocation peut changer dynamiquement, il est possible que deux fragments complémentaires (verticalement ou horizontalement) se retrouvent sur le même site. Il est alors normal de les fusionner. A l'inverse, si une partie d'un fragment est appelée sur un autre site, il peut être intéressant de décomposer ce fragment et de ne faire migrer que la partie concernée. Ces modifications du schéma de fragmentation se reflètent sur le schéma d'allocation et sur les schémas locaux. Abdelouahed Sabri 2011/2012 64
