Les styles d’architecture :
MVC, MVP,MVVM, MVT
EXPOSÉ ARCHITECTURES LOGICIELLES
Réalisé par:
-Abdel Monem AISSA
-Meriem DELLAI
-Imène BERGAOUI
-Mouna MAAZOUN
1

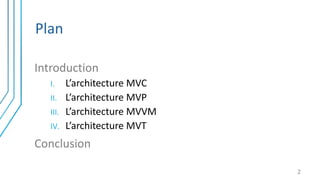

Plan
Introduction
I. L’architecture MVC
II. L’architecture MVP
III. L’architecture MVVM
IV. L’architecture MVT
Conclusion
2

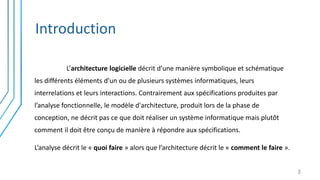

Introduction
L’architecture logicielle décrit d’une manière symbolique et schématique
les différents éléments d’un ou de plusieurs systèmes informatiques, leurs
interrelations et leurs interactions. Contrairement aux spécifications produites par
l’analyse fonctionnelle, le modèle d'architecture, produit lors de la phase de
conception, ne décrit pas ce que doit réaliser un système informatique mais plutôt
comment il doit être conçu de manière à répondre aux spécifications.
L’analyse décrit le « quoi faire » alors que l’architecture décrit le « comment le faire ».
3

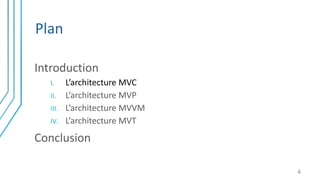

Plan
Introduction
Conclusion
4

MVC: Présentation
Le modèle MVC décrit une manière d’architecturer une application
informatique en la décomposant en trois sous-parties :
 la partie Modèle .
 la partie Vue .
 la partie Contrôleur.
5
Ce modèle de conception (design pattern) a été imaginé à la fin des
années 1970 pour le langage Smalltalk afin de bien séparer le code de
l’interface graphique de la logique applicative. Il est utilisé dans de très
nombreux langages : bibliothèques Swing et Model 2 (JSP) de Java, frameworks
PHP, ASP.NET MVC, etc.

MVC: Rôles des composants
6
-Encapsule la logique métier
-Encapsule l’accès aux
données.
-S’occupe des interactions
avec l’utilisateur : Saisie et
Validation des données.
-Fait le lien entre l’utilisateur
et le reste de l’application.

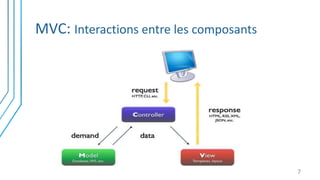

MVC: Interactions entre les composants
7

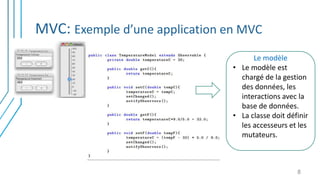

MVC: Exemple d’une application en MVC
8
Le modèle
• Le modèle est
chargé de la gestion
des données, les
interactions avec la
base de données.
• La classe doit définir
les accesseurs et les
mutateurs.

9

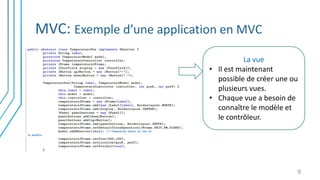

La vue
• Il est maintenant
possible de créer une ou
plusieurs vues.
• Chaque vue a besoin de
connaître le modèle et
le contrôleur.

10

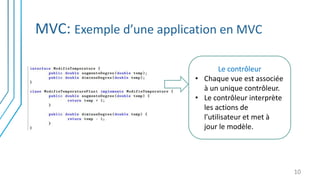

Le contrôleur
• Chaque vue est associée
à un unique contrôleur.
• Le contrôleur interprète
les actions de
l’utilisateur et met à
jour le modèle.

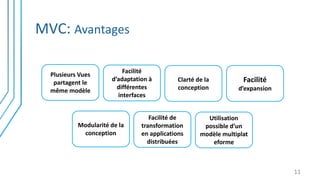

MVC: Avantages
11
Plusieurs Vues
partagent le
même modèle
Facilité
d’adaptation à
différentes
interfaces
Clarté de la
conception
Facilité
d’expansion
Modularité de la
conception
Facilité de
transformation
en applications
distribuées
Utilisation
possible d’un
modèle multiplat
eforme

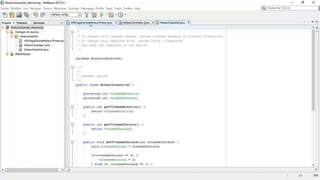

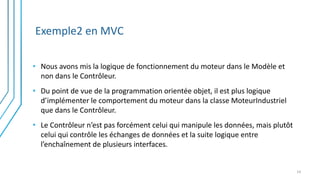

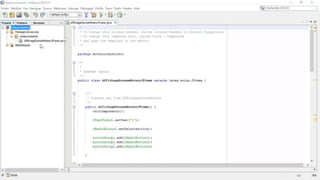

Exemple2 en MVC
• Nous avons mis la logique de fonctionnement du moteur dans le Modèle et
non dans le Contrôleur.
• Du point de vue de la programmation orientée objet, il est plus logique
d’implémenter le comportement du moteur dans la classe MoteurIndustriel
que dans le Contrôleur.
• Le Contrôleur n’est pas forcément celui qui manipule les données, mais plutôt
celui qui contrôle les échanges de données et la suite logique entre
l’enchaînement de plusieurs interfaces.
14

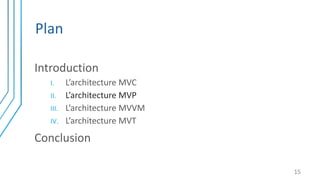

Plan
Introduction
Conclusion
15

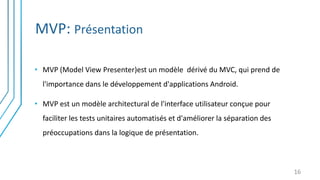

MVP: Présentation
16
• MVP (Model View Presenter)est un modèle dérivé du MVC, qui prend de
l'importance dans le développement d'applications Android.
• MVP est un modèle architectural de l'interface utilisateur conçue pour
faciliter les tests unitaires automatisés et d'améliorer la séparation des
préoccupations dans la logique de présentation.

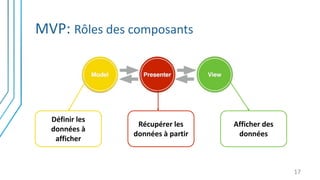

MVP: Rôles des composants
17
données.
Définir les
données à
afficher
Récupérer les
données à partir
Afficher des
données

Exemple d’une application en MVP
18
• Le Model est la classe
User sous le package
model.
• Cette classe implémente
une interface Parcelable
qui permettra de
transporter un objet de
type User à partir d'une
Intent .

Exemple d’une application en MVP
19

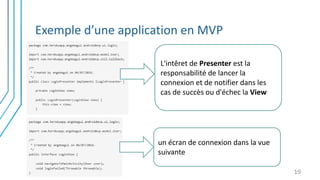

L'intêret de Presenter est la
responsabilité de lancer la
connexion et de notifier dans les
cas de succès ou d'échec la View
un écran de connexion dans la vue
suivante

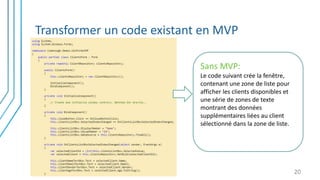

Transformer un code existant en MVP
20
Sans MVP:
Le code suivant crée la fenêtre,
contenant une zone de liste pour
afficher les clients disponibles et
une série de zones de texte
montrant des données
supplémentaires liées au client
sélectionné dans la zone de liste.

21

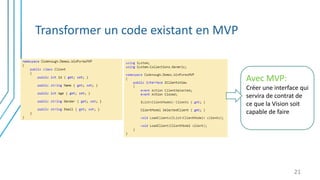

Avec MVP:
Créer une interface qui
servira de contrat de
ce que la Vision soit
capable de faire

22

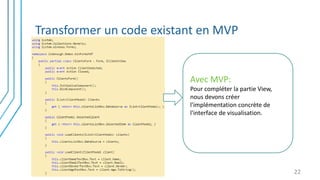

Avec MVP:
Pour compléter la partie View,
nous devons créer
l'implémentation concrète de
l'interface de visualisation.

23

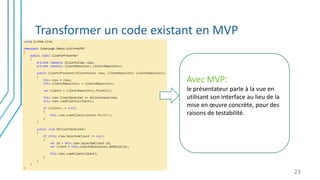

Avec MVP:
le présentateur parle à la vue en
utilisant son interface au lieu de la
mise en œuvre concrète, pour des
raisons de testabilité.

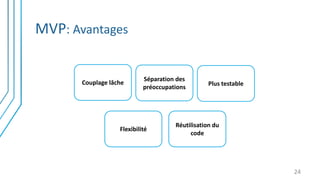

MVP: Avantages
24
Couplage lâche
Séparation des
préoccupations
Plus testable
Réutilisation du
code
Flexibilité

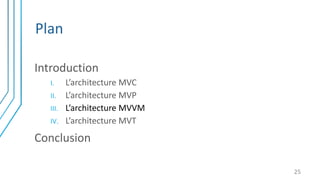

Plan
Introduction
Conclusion
25

MVVM: Présentation
MVVM signifie Model-View-ViewModel.
• Model, en français « le modèle », correspond aux données. Il s’agit en
général de plusieurs classes qui permettent d’accéder aux données, comme
une classe Client, une classe Commande, etc. Peu importe la façon dont on
remplit ces données (base de données, service web,…), c’est ce modèle qui
est manipulé pour accéder aux données.
• View, en français « la vue », correspond à tout ce qui sera affiché, comme la
page, les boutons, etc. En pratique, il s’agit du fichier .xaml.
26
• View Model, que l’on peut traduire en « modèle de vue », c’est la colle entre
le modèle et la vue. Il s’agit d’une classe qui fournit une abstraction de la
vue. Ce modèle de vue s’appuie sur la puissance du binding pour mettre à
disposition de la vue les données du modèle.

MVVM: Présentation
Apparu en 2004, MVVM est originaire de Microsoft et adapté pour le
développement des applications basées sur les technologies Windows
Presentation Foundation (WPF) et Silverlight.
27
Pour rappel, le Binding est un mécanisme qui permet de faire des liaisons
entre des données de manière dynamiques. Ce qui veut dire que si A et B
sont liés, le fait de modifier A va être répercuté sur B et inversement.

MVVM: Fonctionnement
28
données.

MVVM: Exemple d’une application
29
La structure de toute application
travaillant avec l’architecture
MVVM doit contenir le modèle,
la vue et le modèle-vue.

30
Un modèle simple consistant en
une classe Product avec des
attributs et les méthodes
(Getters et Setters)

31

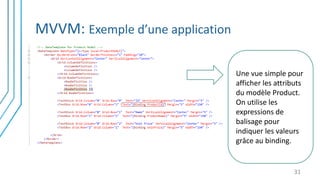

Une vue simple pour
afficher les attributs
du modèle Product.
On utilise les
expressions de
balisage pour
indiquer les valeurs
grâce au binding.

32

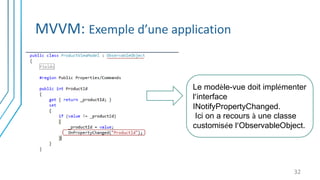

Le modèle-vue doit implémenter
l’interface
INotifyPropertyChanged.
Ici on a recours à une classe
customisée l’ObservableObject.

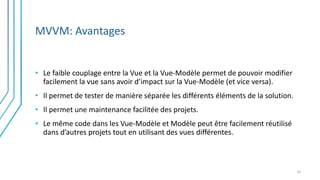

MVVM: Avantages
• Le faible couplage entre la Vue et la Vue-Modèle permet de pouvoir modifier
facilement la vue sans avoir d’impact sur la Vue-Modèle (et vice versa).
• Il permet de tester de manière séparée les différents éléments de la solution.
• Il permet une maintenance facilitée des projets.
• Le même code dans les Vue-Modèle et Modèle peut être facilement réutilisé
dans d’autres projets tout en utilisant des vues différentes.
33

Plan
Introduction
Conclusion
34

MVT: Définition
• MVT est un architecture-pattern proche de MVC.
• MVT signifie "Modèle - Vue - Template".
• Le MVT est utilisé par le Framework Django
35

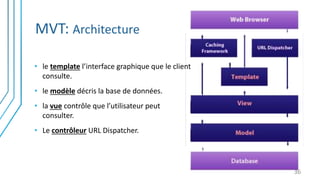

MVT: Architecture
• le template l’interface graphique que le client
consulte.
• le modèle décris la base de données.
• la vue contrôle que l’utilisateur peut
consulter.
• Le contrôleur URL Dispatcher.
36

MVT: Composants et Fonctionnement
37
données.
• le template utilisé est un simple
fichier au format HTML
• Rend les données dans un format
approprié - HTML / XML / etc.
• il sera analysé et exécuté par le
framework, comme s'il s'agissait
d'un fichier avec du code.
• Il sera récupéré par la vue et
envoyé au visiteur
• # template.html
{% extends
'my_project/base.html' %}
<h1>{{ news.title }}</h1>
<div>{{ news.content|safe }}
</div>

38
données.
• le modèle s'agit d'une classe où
chaque attribut correspondra à
un champ dans la base de
données.
• définit la structure de données
• prend soin d'interroger la base de
données
# models.py
from django.db import models
from django.utils.translation
import ugettext_lazy as _
class News(models.Model):
title = models.CharField(_('Title'),
max_length=255)
slug = models.SlugField(_('Slug'))
content = models.TextField()

39
données.

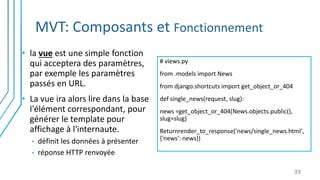

• la vue est une simple fonction
qui acceptera des paramètres,
par exemple les paramètres
passés en URL.
• La vue ira alors lire dans la base
l'élément correspondant, pour
générer le template pour
affichage à l'internaute.
• définit les données à présenter
• réponse HTTP renvoyée
# views.py
from .models import News
from django.shortcuts import get_object_or_404
def single_news(request, slug):
news =get_object_or_404(News.objects.public(),
slug=slug)
Returnrender_to_response('news/single_news.html',
{'news': news})

MVT: Exemple d’une application
40

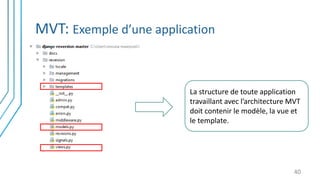

La structure de toute application
travaillant avec l’architecture MVT
doit contenir le modèle, la vue et
le template.

41
Un Template pour afficher les
attributs du différents modelés
de l’historique de révision.

42

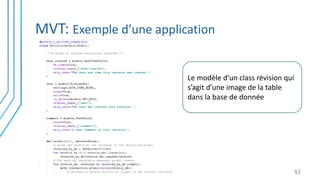

Le modèle d’un class révision qui
s’agit d’une image de la table
dans la base de donnée

43

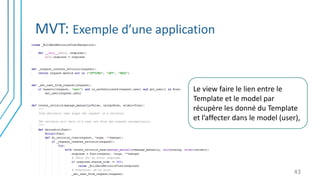

Le view faire le lien entre le
Template et le model par
récupère les donné du Template
et l’affecter dans le model (user),

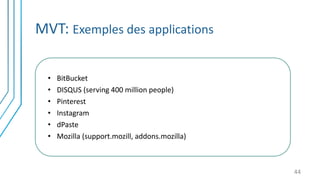

MVT: Exemples des applications
44
• BitBucket
• DISQUS (serving 400 million people)
• Pinterest
• Instagram
• dPaste
• Mozilla (support.mozill, addons.mozilla)

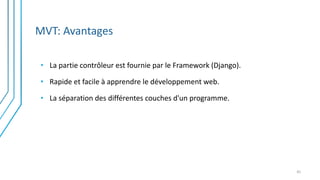

MVT: Avantages
• La partie contrôleur est fournie par le Framework (Django).
• Rapide et facile à apprendre le développement web.
• La séparation des différentes couches d'un programme.
45

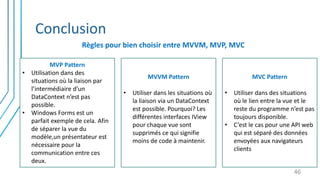

Conclusion
Règles pour bien choisir entre MVVM, MVP, MVC
46
MVP Pattern
• Utilisation dans des
situations où la liaison par
l’intermédiaire d’un
DataContext n’est pas
possible.
• Windows Forms est un
parfait exemple de cela. Afin
de séparer la vue du
modèle,un présentateur est
nécessaire pour la
communication entre ces
deux.
MVVM Pattern
• Utiliser dans les situations où
la liaison via un DataContext
est possible. Pourquoi? Les
différentes interfaces IView
pour chaque vue sont
supprimés ce qui signifie
moins de code à maintenir.
MVC Pattern
• Utiliser dans des situations
où le lien entre la vue et le
reste du programme n’est pas
toujours disponible.
• C’est le cas pour une API web
qui est séparé des données
envoyées aux navigateurs
clients

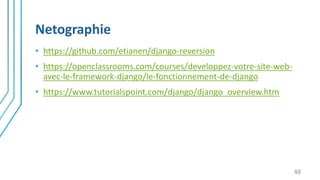

Netographie
• https://github.com/etianen/django-reversion
• https://openclassrooms.com/courses/developpez-votre-site-web-
avec-le-framework-django/le-fonctionnement-de-django
• https://www.tutorialspoint.com/django/django_overview.htm
