Le document présente le protocole de routage ad hoc ZRP, qui combine des approches proactives et réactives pour gérer les routes dans un réseau. Il détaille le fonctionnement de ZRP, en expliquant ses deux sous-protocoles, IARP et IERP, ainsi que ses avantages et inconvénients par rapport à d'autres protocoles. Une évaluation et des comparaisons avec d'autres techniques de routage sont également fournies à travers des simulations.

1. ROUTAGE AD HOC ZRP
PRÉSENTÉE PAR:
MED ALI HAMZA
MOUNA MAAZOUN
1

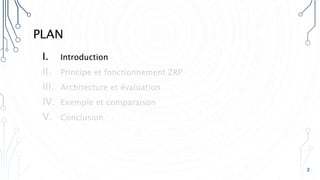

2. PLAN
I. Introduction
II. Principe et fonctionnement ZRP
III. Architecture et évaluation
IV. Exemple et comparaison
V. Conclusion
2
I. Introduction
II. Principe et fonctionnement ZRP
III. Architecture et évaluation
IV. Exemple et comparaison
V. Conclusion

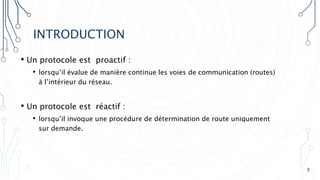

3. INTRODUCTION
• Un protocole est proactif :
• lorsqu’il évalue de manière continue les voies de communication (routes)
à l’intérieur du réseau.
• Un protocole est réactif :
• lorsqu’il invoque une procédure de détermination de route uniquement
sur demande.
3

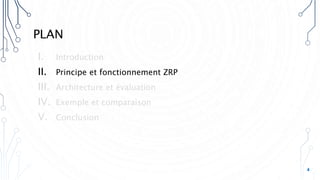

4. PLAN
I. Introduction
II. Principe et fonctionnement ZRP
III. Architecture et évaluation
IV. Exemple et comparaison
V. Conclusion
4

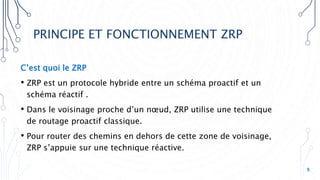

5. PRINCIPE ET FONCTIONNEMENT ZRP
C’est quoi le ZRP
• ZRP est un protocole hybride entre un schéma proactif et un
schéma réactif .
• Dans le voisinage proche d’un nœud, ZRP utilise une technique
de routage proactif classique.
• Pour router des chemins en dehors de cette zone de voisinage,
ZRP s’appuie sur une technique réactive.
5

6. PRINCIPE ET FONCTIONNEMENT ZRP
Principe ZRP
• ZRP définit pour chaque nœud une zone de routage, qui inclut
tous les nœuds dont la distance minimale à ce nœud est x
(rayon de zone)
• Les nœuds qui sont exactement à la distance x sont appelés
nœuds périphériques .
6
Principe ZRP
• Pour trouver une route vers des nœuds situés à une distance
supérieure à x.
• ZRP utilise un système réactif, qui envoie une requête à tous les
nœuds périphériques.

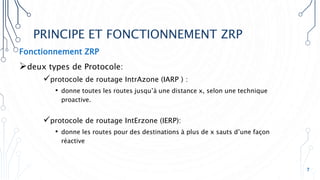

7. PRINCIPE ET FONCTIONNEMENT ZRP
Fonctionnement ZRP
deux types de Protocole:
protocole de routage IntrAzone (IARP ) :
• donne toutes les routes jusqu’à une distance x, selon une technique
proactive.
protocole de routage IntErzone (IERP):
• donne les routes pour des destinations à plus de x sauts d’une façon
réactive
7

8. PRINCIPE ET FONCTIONNEMENT ZRP
IARP
• IARP peut être implémenté par des protocoles proactifs variés
comme « Distance Vector Protocol ».
• Utilise le protocole NDP « Neighbor Discovery Protocol » pour
fournir des informations concernant les voisins de l'hôte.
• Détecter les défaillances de la liaison.
8

9. PRINCIPE ET FONCTIONNEMENT ZRP
9

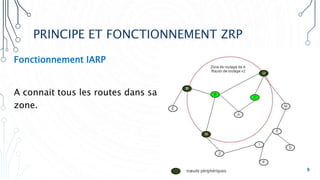

Fonctionnement IARP
A connait tous les routes dans sa
zone.

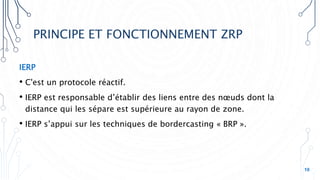

10. PRINCIPE ET FONCTIONNEMENT ZRP
IERP
• C'est un protocole réactif.
• IERP est responsable d’établir des liens entre des nœuds dont la
distance qui les sépare est supérieure au rayon de zone.
• IERP s’appui sur les techniques de bordercasting « BRP ».
10

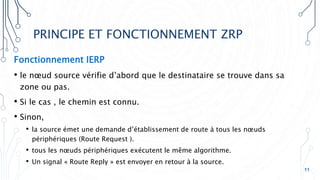

11. PRINCIPE ET FONCTIONNEMENT ZRP
11
Fonctionnement IERP
• le nœud source vérifie d’abord que le destinataire se trouve dans sa
zone ou pas.
• Si le cas , le chemin est connu.
• Sinon,
• la source émet une demande d’établissement de route à tous les nœuds
périphériques (Route Request ).
• tous les nœuds périphériques exécutent le même algorithme.
• Un signal « Route Reply » est envoyer en retour à la source.

12. PRINCIPE ET FONCTIONNEMENT ZRP
12

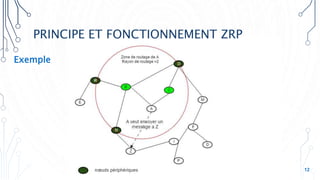

Exemple

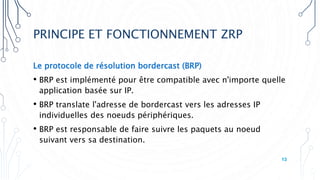

13. PRINCIPE ET FONCTIONNEMENT ZRP
Le protocole de résolution bordercast (BRP)
• BRP est implémenté pour être compatible avec n'importe quelle
application basée sur IP.
• BRP translate l'adresse de bordercast vers les adresses IP
individuelles des noeuds périphériques.
• BRP est responsable de faire suivre les paquets au noeud
suivant vers sa destination.
13

14. PRINCIPE ET FONCTIONNEMENT ZRP

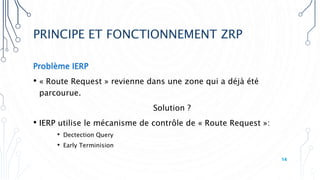

Problème IERP
• « Route Request » revienne dans une zone qui a déjà été
parcourue.
Solution ?
• IERP utilise le mécanisme de contrôle de « Route Request »:
• Dectection Query
• Early Terminision
14

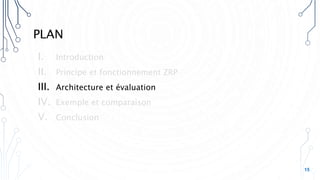

15. PLAN
I. Introduction
II. Principe et fonctionnement ZRP
III. Architecture et évaluation
IV. Exemple et comparaison
V. Conclusion
15

16. ARCHITECTURE ET ÉVALUATION

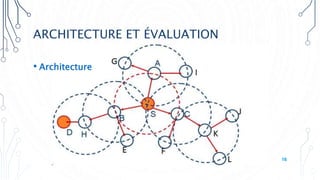

• Architecture
16

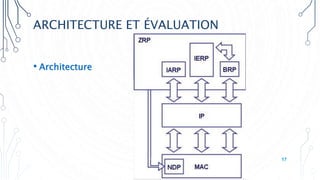

17. ARCHITECTURE ET ÉVALUATION
• Architecture
17

18. ARCHITECTURE ET ÉVALUATION
Avantages de ZRP
• il réduit le trafic de contrôle produit par l'inondation périodique de
paquets d'informations de routage (plan proactif)
• il réduit le gaspillage de la largeur de bande et
des mécanismes de contrôle comparé aux plans réactifs
Inconvénient de ZRP
• à l’absence des requêtes de control ZRP tend à produire
de trafic de contrôle plus élevés.
• Également la décision sur le rayon de zone a un impact
important sur la représentation du protocole.
18

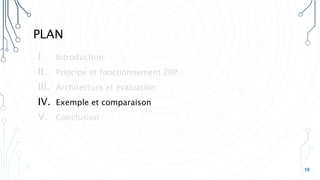

19. PLAN
I. Introduction
II. Principe et fonctionnement ZRP
III. Architecture et évaluation
IV. Exemple et comparaison
V. Conclusion
19

20. EXEMPLE ET COMPARAISON
Autre protocoles hybride
• ZHLS (Zone-based Hierarchical Link State Routing Protocol) est
basé sur la décomposition du réseau en un ensemble de zones
disjointes
• ZHLS définit deux niveaux de topologie:
• niveau de nœud et niveau de zone
• Un lien virtuel entre deux zones existe si au moins un nœud d'une zone
est physiquement relié à un certain nœud de l'autre zone
20
Autre protocoles hybride
• TORA est un protocole de routage distribué basé sur un
algorithme d'inversion de liens
Il est conçu pour:
• Découvrir les routes à la demande.
• Fournir plusieurs routes pour une même destination.
• Minimiser l'effet des changements de la topologie.

21. EXEMPLE ET COMPARAISON
Experience
• NS est un outil logiciel de simulation de réseaux informatiques
• Le simulateur NS-2 est utilisé pour effectuer une simulation en
faisant varier la zone de simulation. NS-2 est sélectionné car il
supporte de nombreux protocoles hybrides de routage et offre
une interface graphique facile.
• Tous les travaux de simulation sont effectués en prenant un
nombre constant de nœuds et en ayant différents zone.
21

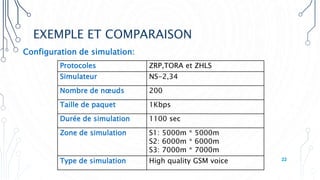

22. EXEMPLE ET COMPARAISON
Configuration de simulation:
Protocoles ZRP,TORA et ZHLS
Simulateur NS-2,34
Nombre de nœuds 200
Taille de paquet 1Kbps
Durée de simulation 1100 sec
Zone de simulation S1: 5000m * 5000m
S2: 6000m * 6000m
S3: 7000m * 7000m
Type de simulation High quality GSM voice 22

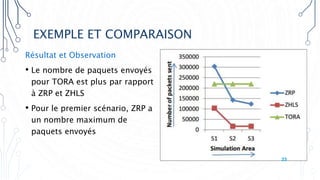

23. EXEMPLE ET COMPARAISON
Résultat et Observation
• Le nombre de paquets envoyés
pour TORA est plus par rapport
à ZRP et ZHLS
• Pour le premier scénario, ZRP a
un nombre maximum de
paquets envoyés
23

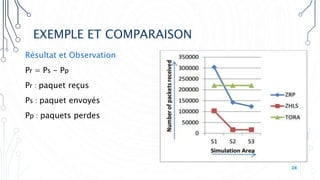

24. EXEMPLE ET COMPARAISON
Résultat et Observation
Pr = Ps - Pp
Pr : paquet reçus
Ps : paquet envoyés
Pp : paquets perdes
24

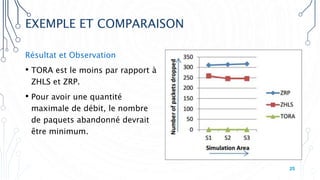

25. EXEMPLE ET COMPARAISON
Résultat et Observation
• TORA est le moins par rapport à
ZHLS et ZRP.
• Pour avoir une quantité
maximale de débit, le nombre
de paquets abandonné devrait
être minimum.
25

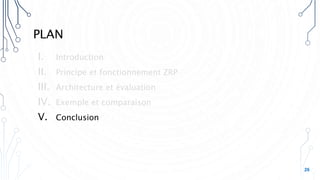

26. PLAN
I. Introduction
II. Principe et fonctionnement ZRP
III. Architecture et évaluation
IV. Exemple et comparaison
V. Conclusion
26

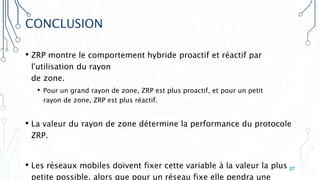

27. CONCLUSION
• ZRP montre le comportement hybride proactif et réactif par
l'utilisation du rayon
de zone.
• Pour un grand rayon de zone, ZRP est plus proactif, et pour un petit
rayon de zone, ZRP est plus réactif.
• La valeur du rayon de zone détermine la performance du protocole
ZRP.
• Les réseaux mobiles doivent fixer cette variable à la valeur la plus
petite possible, alors que pour un réseau fixe elle pendra une
27

28. MERCI POUR VOTRE
ATTENTION

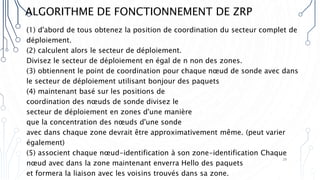

29. ALGORITHME DE FONCTIONNEMENT DE ZRP
(1) d'abord de tous obtenez la position de coordination du secteur complet de
déploiement.
(2) calculent alors le secteur de déploiement.
Divisez le secteur de déploiement en égal de n non des zones.
(3) obtiennent le point de coordination pour chaque nœud de sonde avec dans
le secteur de déploiement utilisant bonjour des paquets
(4) maintenant basé sur les positions de
coordination des nœuds de sonde divisez le
secteur de déploiement en zones d'une manière
que la concentration des nœuds d'une sonde
avec dans chaque zone devrait être approximativement même. (peut varier
également)
(5) associent chaque nœud-identification à son zone-identification Chaque
nœud avec dans la zone maintenant enverra Hello des paquets
et formera la liaison avec les voisins trouvés dans sa zone.
29

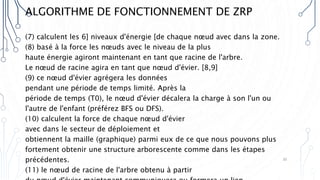

30. ALGORITHME DE FONCTIONNEMENT DE ZRP
(7) calculent les 6] niveaux d'énergie [de chaque nœud avec dans la zone.
(8) basé à la force les nœuds avec le niveau de la plus
haute énergie agiront maintenant en tant que racine de l'arbre.
Le nœud de racine agira en tant que nœud d'évier. [8,9]
(9) ce nœud d'évier agrégera les données
pendant une période de temps limité. Après la
période de temps (T0), le nœud d'évier décalera la charge à son l'un ou
l'autre de l'enfant (préférez BFS ou DFS).
(10) calculent la force de chaque nœud d'évier
avec dans le secteur de déploiement et
obtiennent la maille (graphique) parmi eux de ce que nous pouvons plus
fortement obtenir une structure arborescente comme dans les étapes
précédentes.
(11) le nœud de racine de l'arbre obtenu à partir
30

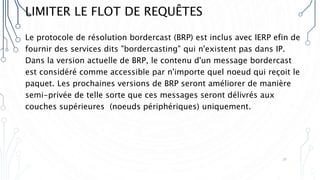

31. LIMITER LE FLOT DE REQUÊTES
Le protocole de résolution bordercast (BRP) est inclus avec IERP efin de
fournir des services dits "bordercasting" qui n'existent pas dans IP.
Dans la version actuelle de BRP, le contenu d'un message bordercast
est considéré comme accessible par n'importe quel noeud qui reçoit le
paquet. Les prochaines versions de BRP seront améliorer de manière
semi-privée de telle sorte que ces messages seront délivrés aux
couches supérieures (noeuds périphériques) uniquement.
31

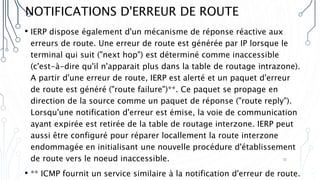

32. NOTIFICATIONS D'ERREUR DE ROUTE
• IERP dispose également d'un mécanisme de réponse réactive aux
erreurs de route. Une erreur de route est générée par IP lorsque le
terminal qui suit ("next hop") est déterminé comme inaccessible
(c'est-à-dire qu'il n'apparait plus dans la table de routage intrazone).
A partir d'une erreur de route, IERP est alerté et un paquet d'erreur
de route est généré ("route failure")**. Ce paquet se propage en
direction de la source comme un paquet de réponse ("route reply").
Lorsqu'une notification d'erreur est émise, la voie de communication
ayant expirée est retirée de la table de routage interzone. IERP peut
aussi être configuré pour réparer locallement la route interzone
endommagée en initialisant une nouvelle procédure d'établissement
de route vers le noeud inaccessible.
• ** ICMP fournit un service similaire à la notification d'erreur de route.
32
