Les réseaux mesh
- 1. Réalisé par MohamedMezlini Omar Ben Lellahom

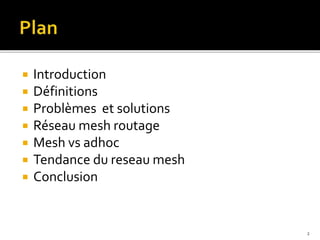

- 2. Introduction Définitions Problèmes et solutions Réseau mesh routage Mesh vs adhoc Tendance du reseau mesh Conclusion 2

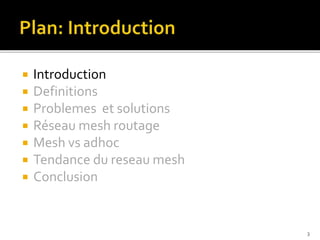

- 3. Introduction Definitions Problemes et solutions Réseau mesh routage Mesh vs adhoc Tendance du reseau mesh Conclusion 3
- 4. Un grandnombre de terminale La nécessite de créer un réseau locale 4

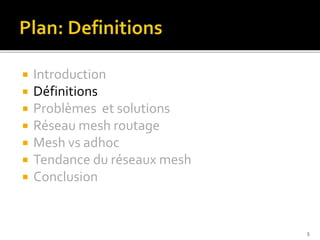

- 5. Introduction Définitions Problèmes et solutions Réseau mesh routage Mesh vs adhoc Tendance du réseaux mesh Conclusion 5
- 6. Qu’est ce qu’unréseau mesh ??? Qu’est ce qu’un réseau ad hoc?? 6

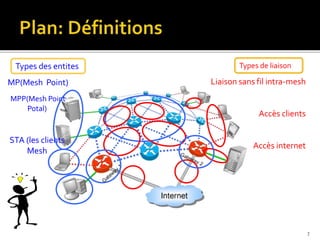

- 7. MP(Mesh Point) MPP(Mesh Point Potal) STA(les clients Mesh Liaison sans fil intra-mesh Accès clients Accès internet Types des entites Types de liaison 7

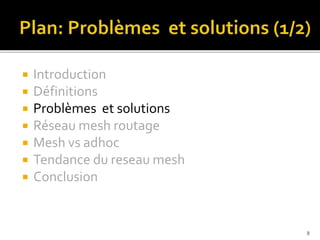

- 8. Introduction Définitions Problèmes et solutions Réseau mesh routage Mesh vs adhoc Tendance du reseau mesh Conclusion 8

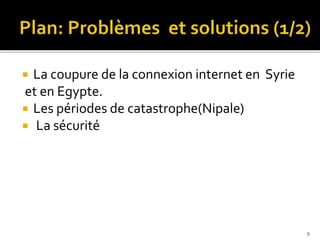

- 9. La coupurede la connexion internet en Syrie et en Egypte. Les périodes de catastrophe(Nipale) La sécurité 9
- 10. Les solutionssur le marché : Google mesh network protocole Le réseau zigbee FReedomboxfoundation Usages Réseau d’ interventionRéseau à domicileZone publiqueCommunications militaires 10
- 11. Introduction Définitions Problèmes et solutions Réseau mesh routage Mesh vs adhoc Tendance du reseau mesh Conclusion 11
- 12. Pourquoi le routage? LesTypesde routage: Acheminement fiable des données Offrir une bonne qualité concernant le temps de la latence Offrir un support pour pouvoir effectuer des communications multipoints fiables Routage réactif (DSR,SSR..) Routage proactif( OLSR,DSDV..) Routage hybride (HWMP,ZRP,..) 12
- 13. Le routage HWMP le routage par défaut des réseaux Mesh 802.11S Combine les deux modes, proactif et réactif. Format du paquet : 13

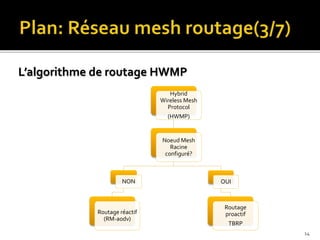

- 14. L’algorithme de routageHWMP Hybrid Wireless Mesh Protocol (HWMP) Noeud Mesh Racine configuré? NON Routage réactif (RM-aodv) OUI Routage proactif TBRP 14
- 15. Le routage Proactif(TBRP): Envoi des messages RANN Nœud racine configuré 15
- 16. Nœud racine Choixdu meilleur chemin et l’envoi du PREQ 16

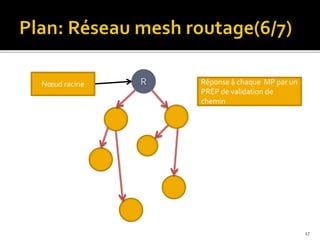

- 17. Nœud racine Réponseà chaque MP par un PREP de validation de chemin 17

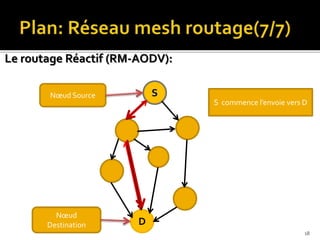

- 18. Le routage Réactif(RM-AODV): D S désire envoyer des données vers D Nœud Destination Nœud Source S envoi des messages PREQ de découverte de chemin S commence l’envoie vers D 18
- 19. Introduction Définitions Problèmes et solutions Réseau mesh routage Mesh vs adhoc Tendance du reseau mesh Conclusion 19

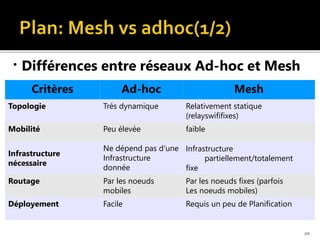

- 20. Critères Ad-hoc Mesh TopologieTrés dynamique Relativement statique (relayswififixes) Mobilité Peu élevée faible Infrastructure nécessaire Ne dépend pas d'une Infrastructure donnée Infrastructure partiellement/totalement fixe Routage Par les noeuds mobiles Par les noeuds fixes (parfois Les noeuds mobiles) Déployement Facile Requis un peu de Planification ● Différences entre réseaux Ad-hoc et Mesh 20

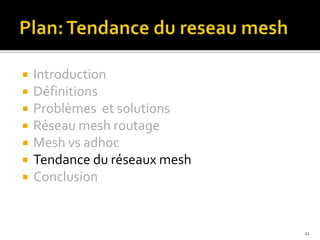

- 21. Introduction Définitions Problèmes et solutions Réseau mesh routage Mesh vs adhoc Tendance du réseaux mesh Conclusion 21
- 22. Avantages •Auto configuration • Extensible •Résistanceau défaillance Couverture de zones rurales •Faible coût •Facile et rapide à déployer Limites • Qos non extensible • Aucune autorité centrale : => n'importe qui peut ajouter des nœuds au réseau. •Route injection attack •Wireless jamming (Brouillage 22
- 23. Introduction Définitions Problèmes et solutions Réseau mesh routage Mesh vs adhoc Tendance du réseaux mesh Conclusion 23
- 24. Tendance versles réseaux mesh Des protocoles robustes Communication sécurisé 24
Notes de l'éditeur
- #5 Ajourdhui le nombre des système connecté est augmenté de façon incroyable. Une personne peut avoir plusieurs appareils connecté à internet pc, tablette, smartphone à certain moment il veut cree un réseau entre ces ces appareil . Mais le plus important lorsque il sort avec ses amis pourquoi pas il veut créer un réseau entre eux sans depenser leur argent chez un tel operateur. C’est pour cela qu’on va voir ensemble le réseau mesh.
- #7 Qu’est ce qu’un réseau mesh :Cette technologie à l'origine militaire permet de déployer un réseau de communication robuste et indépendant entre ordinateurs ou téléphones ou terminaux de communication, en circuit fermé, ou connecté au moins en un point à un réseau internet ou GSM. Un réseau mesh (filet, en anglais) ou réseau maillé n'est ni nouveau ni le fruit d'une haute technologie. Read more at http://www.atlantico.fr/rdv/minute-tech/c-est-quoi-reseau-mesh-louise-hoffmann-724835.html#71j2x8cTsZ4L6aO4.99 ------------------------------------------------------------------------------------------------------------- Un mesh network, ou réseau maillé, est un réseau de télécommunications sans fil auto-organisé. À la différence d’un réseau Wifi, qui nécessite une connexion chaque fois que l’utilisateur se tient hors de portée d’un hot spot, le réseau maillé assure le relais entre différents nœuds de manière totalement transparente pour l’utilisateur. Un nœud peut être un smartphone, un ordinateur portable, une console de jeux vidéo ou tout système informatique capable de détecter la Wifi et de la renvoyer. De tels réseaux sont utilisés depuis assez longtemps, notamment aux États-Unis ; ils l’ont d’abord été par les militaires, puis dans le civil, particulièrement dans les situations de catastrophe lorsqu’il s’agit de coordonner les opérations de sauvetage de la police, des pompiers, des ambulanciers ou de tout autre service de secours. En effet, le réseau de communication peut se constituer sur le terrain par auto-organisation et en utilisant les relais existants grâce à des logiciels spécialisés. ad hoc:réseaux sans fil capables de s’organiser sans infrastructure définie préalablement.Par exemple d'un équipement à un autre sans infrastructure
- #8 Voici l’arvchitecture d’un reseau mech.
- #10 Le réseau mesh est utiliser dans les periodes de catastrophe comme le cas à de tremblement de terre à Nipale. Et l’exemple le plus important c’est le cas de la coupure de l’internet en Syrie et en Egypte lors des révolutions. Ces réseaux d'ordinateurs utilisés pour communiquer durant des catastrophes naturelles ou des crises peuvent constituer une solution pour garder le contact avec les personnes sur le terrain. Ils intéressent aussi de plus en plus ceux qui craignent la cybersurveillance.
- #11 Comme solution aux problemes precédentes on trouve des solution sur le marché comme : Google mesh network protocole: c’est un nouveau standard dans le maché dirige par NEST et comport d’autre sociéte comme samsung Le réseau zigbee:ZigBee est un protocole de haut niveau permettant la communication de petites radios, à consommation réduite, basée sur la norme IEEE 802.15.4 pour les réseaux à dimension personnelle (Wireless Personal Area Networks : WPAN). Freedomboxfoundation:Un réseau de communication d'urgence en temps de crise. FreedomBox mettra en propres mains des gens et sous leur propre contrôle vocal et textuel communication cryptée, la publication anonyme, le réseautage social, le partage de médias, et (micro) blogging. Les photos présentent quelque usage du réseau mesh. Telque 10 La communication militaires qui englobes tous les militants et tous les unites. Ou encore
- #13 Plusieurs protocoles existent et qui : - N'ont pas les mêmes caractéristiques - Ne corrigent pas les mêmes problèmes. Protocoles réactifs Routage sur demande Exemple : OADV, HWMP, Babel, ... Protocoles proactifs Vérification de l’état des liens et mise à jour fréquente des tables de routage (Table Driven). Exemple : OSLR, MMRP, OSPF, BATMAN, ...
- #14 C’est le routage par défaut des réseaux Mesh 802.11S. C’est un routage hybride, donc il combine les deux modes, proactif et réactif. Les quatre champs d'adresse contiennent des adresses longues MAC 48 bits. Adresse 1 est l'adresse de récepteur qui définit le point de maillage qui doit recevoir la transmission sans fil. Adresse 2 est l'adresse de l'émetteur qui définit le point de maillage qui a envoyé cette trame de données sans fil. Adresse 3 est l'adresse de destination qui définit la derniere (couche 2) la destination de cette trame de données. Adresse 4 est l'adresse source qui définit le derniere (couche 2) source de cette trame de données.
- #16 Une station configurée comme une racine Mesh AP commence à envoyer des messages d'annonce de Racine (RANN). L'élément RANN est transmis dans un cadre de sélection de chemin HWMP Mesh, est 21 octet de long, et contient plusieurs sous-domaines d'importance (7.3.2.112): - La racine maille adresse MAC AP - Un peu indiquant si la racine maille AP est une porte - Un numéro de séquence de HWMP, à identifier de manière unique cette RANN. Un champ Intervalle, indiquant (en UT) combien de fois le maillage AP racine envoie le message RANN. - A Time To Live (TTL), qui sera décrémenté par chaque station transmettant le RANN. Le TTL est utilisé pour la prévention de la boucle. - Un champ Nombre de Hop et un champ métrique, modifiée par les stations de transmettre les RANN de sorte que chaque station connaît la distance au point d'accès racine de maille
- #23 En exploitant ces avantages et modifiant ces limites le réseau mesh va etre tres robuste. Cependant, ces réseaux ont tendance à grandir assez rapidement et peuvent devenir un véritable grande réseau de communication qui elimine les operateurs gsm et les fournisseurs d’internet
- #25 Le reseau mesh s’inscrit dans la tendance génerale de l’informatique répartie sur des ensemble heterogene. C’est le réseau de future communication. Merci pour votre attension
