1. Supervision d’une chaine de
communication
à base de l’internet des objets
Réalisé par: Encadré par:
Moula Mohamed Amine Ben Rabaa Abdellatif
1Projet fin d’année

2. Plan
 Introduction
1. Généralité sur l’internet des objets
2. Supervision de la chaine de communication
3. Quelques simulations et ses résultats
 Conclusion
2

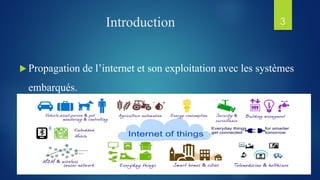

3. Introduction
 Propagation de l’internet et son exploitation avec les systèmes
embarqués.
3

4. Généralités sur l’internet des objets
Un réseau de réseaux (L’internet).
But: *Etendre l’internet à un grand
nombre de dispositifs.
*Créer un environnement
intelligent
4

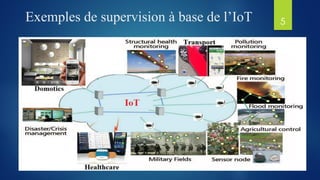

5. Exemples de supervision à base de l’IoT 5

6. Supervision d’une chaine de
communication à base de l’IoT
6

7. La norme IEEE 802.15.4
Vue d’ensemble
 Cette norme définit:
 Une faible puissance.
 Un faible taux de données.
 Une courte portée des transmissions de fréquence radio pour les
« wireless personal area networks » (WPANs).
 La taille maximale d’une trame transmise Via le protocole de
communication IEEE 802.15.4 est de 127 Octets.
7

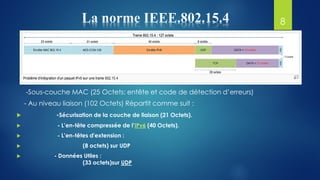

8. 8
-Sous-couche MAC (25 Octets: entête et code de détection d’erreurs)
- Au niveau liaison (102 Octets) Répartit comme suit :
 -Sécurisation de la couche de liaison (21 Octets).
 - L’en-tête compressée de l’IPv6 (40 Octets).
 - L’en-têtes d'extension :
 (8 octets) sur UDP
 - Données Utiles :
(33 octets)sur UDP

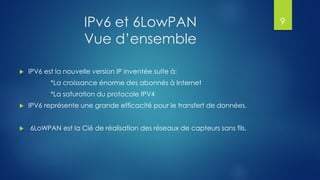

9. IPv6 et 6LowPAN
Vue d’ensemble
 IPV6 est la nouvelle version IP inventée suite à:
*La croissance énorme des abonnés à Internet
*La saturation du protocole IPV4
 IPV6 représente une grande efficacité pour le transfert de données.
 6LoWPAN est la Clé de réalisation des réseaux de capteurs sans fils.
9

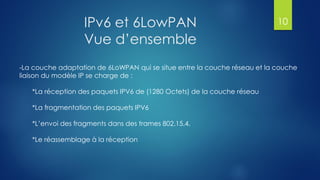

10. IPv6 et 6LowPAN
Vue d’ensemble
-La couche adaptation de 6LoWPAN qui se situe entre la couche réseau et la couche
liaison du modèle IP se charge de :
*La réception des paquets IPV6 de (1280 Octets) de la couche réseau
*La fragmentation des paquets IPV6
*L’envoi des fragments dans des trames 802.15.4.
*Le réassemblage à la réception
10

11. Constrained Application Protocol
 Un protocole de la couche application pour les dispositifs
embarqués.
 Adhère à l'approche RESTful pour la gestion des ressources
 Les messages CoAP sont courts: un en-tête fixe sur 4 octets
suivi d'options.
11

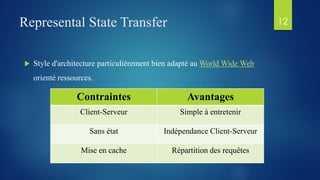

12. Represental State Transfer
 Style d'architecture particulièrement bien adapté au World Wide Web
orienté ressources.
12
Contraintes Avantages
Client-Serveur Simple à entretenir
Sans état Indépendance Client-Serveur
Mise en cache Répartition des requêtes

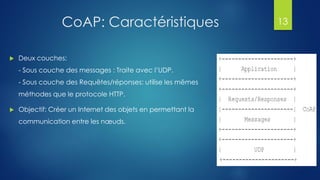

13. CoAP: Caractéristiques
 Deux couches:
- Sous couche des messages : Traite avec l’UDP.
- Sous couche des Requêtes/réponses: utilise les mêmes
méthodes que le protocole HTTP.
 Objectif: Créer un Internet des objets en permettant la
communication entre les nœuds.
13

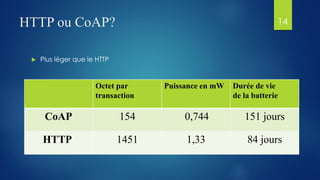

14. HTTP ou CoAP?
 Plus léger que le HTTP
14
Octet par
transaction
Puissance en mW Durée de vie
de la batterie
CoAP 154 0,744 151 jours
HTTP 1451 1,33 84 jours

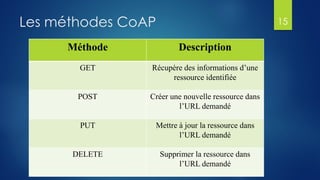

15. Les méthodes CoAP 15
Méthode Description
GET Récupère des informations d’une
ressource identifiée
POST Créer une nouvelle ressource dans
l’URL demandé
PUT Mettre à jour la ressource dans
l’URL demandé
DELETE Supprimer la ressource dans
l’URL demandé

16. Exemple d’échange des messages
CoAP
16

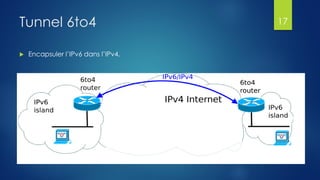

17. Tunnel 6to4
 Encapsuler l’IPv6 dans l’IPv4.
17

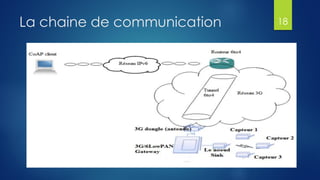

18. La chaine de communication 18

19. Simulation et résultats 19
Tunnel 6to4 avec GNS3

20. Tunnel 6to4 avec GNS3 20

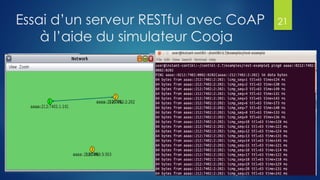

21. Essai d’un serveur RESTful avec CoAP
à l’aide du simulateur Cooja
21

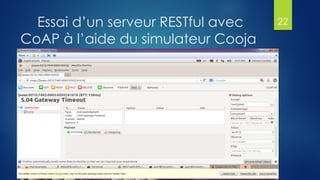

22. Essai d’un serveur RESTful avec
CoAP à l’aide du simulateur Cooja
22
