SdE 11 - Reseau
- 1.
- 2. Vint Cerf • Américain •Stanford • UCLA • Internet • Google 2

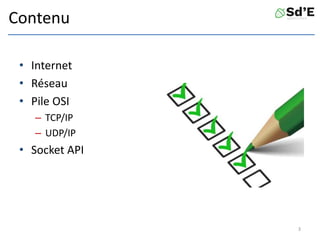

- 3. Contenu • Internet • Réseau •Pile OSI – TCP/IP – UDP/IP • Socket API 3
- 4. Bibliographie pour aujourd'hui •Linux Programming – Chapitre 15 4
- 5.

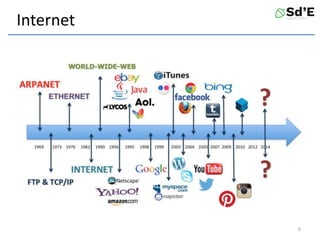

- 6.

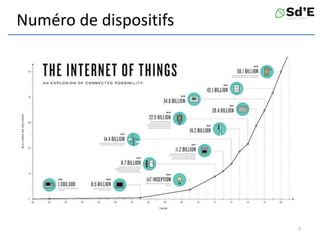

- 7.
- 8.
- 9. La réseau • Stations/ nœuds interconnectés • Connexions physiques (filaire, sans fil) et logique (connexion) entre les stations • Les stations communiquent les unes avec les autres et exécutent des applications réseau • Les réseaux sont connectés à d'autres réseaux • Internet: Tous les réseaux interconnectés de la planète 9
- 10. Communication entre dispositifs •Les appareils participants doivent recevoir des noms • Les appareils doivent être suffisamment localisés – avoir une adresse • Les participants doivent identifier les routes par lesquels ils peuvent contacter • Vous devez établir des règles simples de communication-protocoles 10

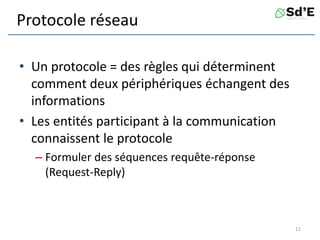

- 11. Protocole réseau • Unprotocole = des règles qui déterminent comment deux périphériques échangent des informations • Les entités participant à la communication connaissent le protocole – Formuler des séquences requête-réponse (Request-Reply) 11

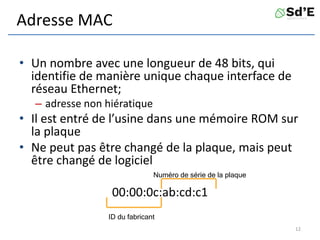

- 12. Adresse MAC • Unnombre avec une longueur de 48 bits, qui identifie de manière unique chaque interface de réseau Ethernet; – adresse non hiératique • Il est entré de l’usine dans une mémoire ROM sur la plaque • Ne peut pas être changé de la plaque, mais peut être changé de logiciel 00:00:0c:ab:cd:c1 12 ID du fabricant Numéro de série de la plaque
- 13. Réseau local • Composéde plusieurs stations connectées – Stations: ordinateur, portable, téléphone mobile, serveur, etc. • Les stations de connexion réseau local sont obtenues via l’équipement réseau appelé Switch • Switch: transfère les informations entre les ordinateurs du même réseau local à l’aide d’interfaces réseau Ethernet basées sur l’adresse MAC 13

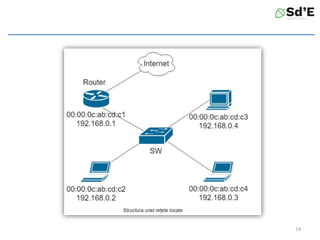

- 14.

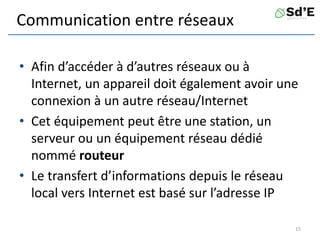

- 15. Communication entre réseaux •Afin d’accéder à d’autres réseaux ou à Internet, un appareil doit également avoir une connexion à un autre réseau/Internet • Cet équipement peut être une station, un serveur ou un équipement réseau dédié nommé routeur • Le transfert d’informations depuis le réseau local vers Internet est basé sur l’adresse IP 15
- 16.
- 17.

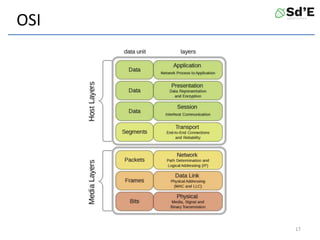

- 18.
- 19.
- 20.

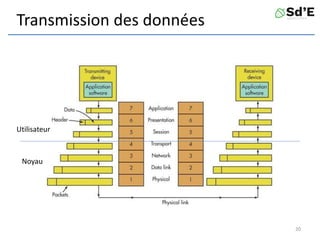

- 21.
- 22.
- 23. Protocole IP • Leprotocole dominant qui fournit la connectivité dans l’Internet • L’adressage IP est hiératique • Dernière version: IPv6 – Résout la crise de l’adresse IPv4 • L’adresse IPv6 est un nombre de bits 128 – Lenteur des progrès vers le rythme des technologies actuelles – Une infrastructure mondiale difficile à transformer 23

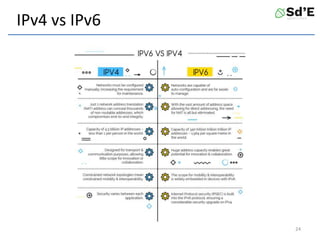

- 24.

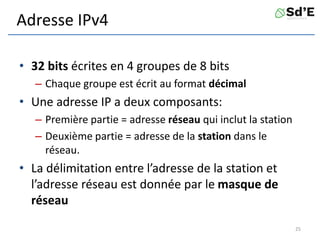

- 25. Adresse IPv4 • 32bits écrites en 4 groupes de 8 bits – Chaque groupe est écrit au format décimal • Une adresse IP a deux composants: – Première partie = adresse réseau qui inclut la station – Deuxième partie = adresse de la station dans le réseau. • La délimitation entre l’adresse de la station et l’adresse réseau est donnée par le masque de réseau 25
- 26.

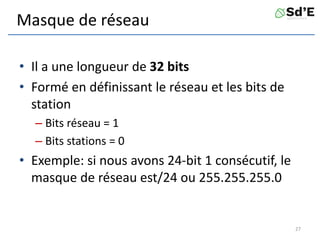

- 27. Masque de réseau •Il a une longueur de 32 bits • Formé en définissant le réseau et les bits de station – Bits réseau = 1 – Bits stations = 0 • Exemple: si nous avons 24-bit 1 consécutif, le masque de réseau est/24 ou 255.255.255.0 27
- 28. Adresse de réseauet de diffusion • Adresse de diffusion: adresse de diffusion, les paquets sont reçus de toutes les stations du réseau local • Ils ne peuvent pas être utilisés comme adresses de station • Pour identifier l’adresse réseau, faites une et logique (&) entre l’adresse IP et le masque de réseau • Pour identifier l’adresse de diffusion du réseau, faites ou logique (|) entre l’adresse IP et le déni du masque de réseau 28

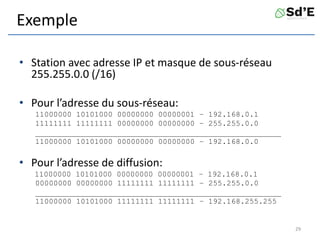

- 29. Exemple • Station avecadresse IP et masque de sous-réseau 255.255.0.0 (/16) • Pour l’adresse du sous-réseau: 11000000 10101000 00000000 00000001 – 192.168.0.1 11111111 11111111 00000000 00000000 – 255.255.0.0 ______________________________________________________ 11000000 10101000 00000000 00000000 – 192.168.0.0 • Pour l’adresse de diffusion: 11000000 10101000 00000000 00000001 – 192.168.0.1 00000000 00000000 11111111 11111111 – 255.255.0.0 ______________________________________________________ 11000000 10101000 11111111 11111111 – 192.168.255.255 29
- 30. Données sur Internet Monordinateur Google Web Server SSH Server Web Client Skype 1.2.3.4 5.6.7.8 30
- 31. TRNASPORT PROTOCOL Bit 0Bit 15 Bit 16 Bit 31 Destination IP Source IP TTL Header Checksum Protocol Identification Fragment Offset Flags IHL Version TOS Total Length ECN Packet IP 31
- 32. Données sur l’Internet Monordinateur Google Web Server SSH Server Web Client Skype 1.2.3.4 5.6.7.8 SRC: 5.6.7.8, DST: 1.2.3.4 32
- 33. Données sur l’Internet Monordinateur Google Web Server SSH Server Web Client Skype 1.2.3.4 5.6.7.8 SRC: 5.6.7.8, DST: 1.2.3.4 33

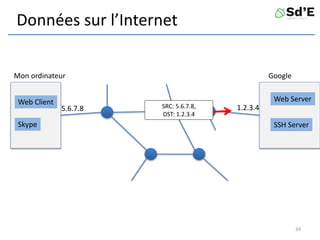

- 34. Données sur l’Internet Monordinateur Google Web Server SSH Server Web Client Skype 1.2.3.4 5.6.7.8 SRC: 5.6.7.8, DST: 1.2.3.4 34
- 35. Comment démultiplexer lespaquets? Mon ordinateur Google Web Server SSH Server Web Client Skype 1.2.3.4 5.6.7.8 SRC: 5.6.7.8, DST: 1.2.3.4 35
- 36. Comment démultiplexer lespaquets? Mon ordinateur Google Web Server SSH Server Web Client Skype 1.2.3.4 5.6.7.8 SRC: 5.6.7.8, DST: 1.2.3.4 ? 36
- 37. Ports Mon ordinateur Google WebServer: PORT 80 SSH Server PORT 22 Web Client PORT 1102 Skype 1.2.3.4 5.6.7.8 SRC: 5.6.7.8, DST: 1.2.3.4 37

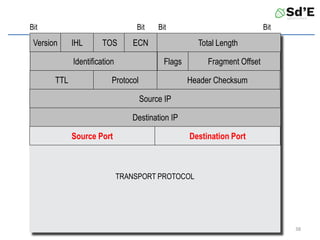

- 38. TRANSPORT PROTOCOL Bit 0 Bit 15 Bit 16 Bit 31 Destination IP SourceIP TTL Header Checksum Protocol Identification Fragment Offset Flags IHL Version TOS Total Length ECN Source Port Destination Port 38

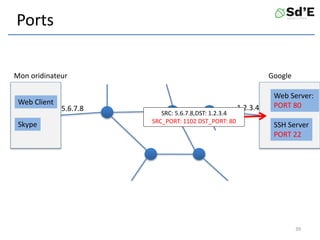

- 39. Ports Mon oridinateur Google WebServer: PORT 80 SSH Server PORT 22 Web Client Skype 1.2.3.4 5.6.7.8 SRC: 5.6.7.8,DST: 1.2.3.4 SRC_PORT: 1102 DST_PORT: 80 39

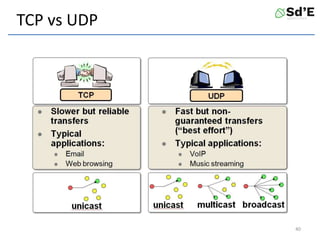

- 40.
- 41.

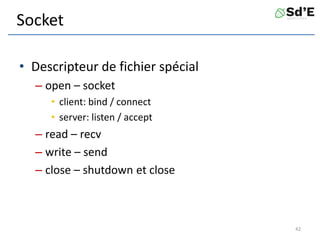

- 42. Socket • Descripteur defichier spécial – open – socket • client: bind / connect • server: listen / accept – read – recv – write – send – close – shutdown et close 42

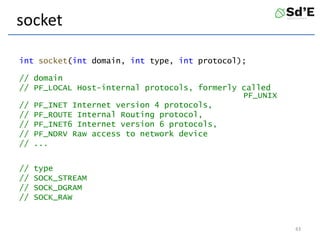

- 43. socket int socket(int domain,int type, int protocol); // domain // PF_LOCAL Host-internal protocols, formerly called PF_UNIX // PF_INET Internet version 4 protocols, // PF_ROUTE Internal Routing protocol, // PF_INET6 Internet version 6 protocols, // PF_NDRV Raw access to network device // ... // type // SOCK_STREAM // SOCK_DGRAM // SOCK_RAW 43
- 44. shutdown int shutdown(int socket,int how); // how // SHUT_RD further receives will be disallowed // SHUT_WR further sends will be disallowed // SHUT_RDWR further sends and receives will be disallowed. int close (int filedes); 44

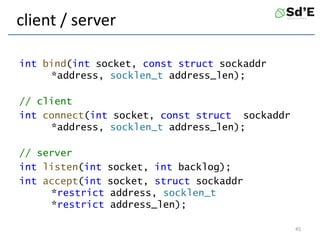

- 45. client / server intbind(int socket, const struct sockaddr *address, socklen_t address_len); // client int connect(int socket, const struct sockaddr *address, socklen_t address_len); // server int listen(int socket, int backlog); int accept(int socket, struct sockaddr *restrict address, socklen_t *restrict address_len); 45
- 46. send et recv //tcp ssize_t send(int socket, const void *buffer, size_t length, int flags); ssize_t recv(int socket, void *buffer, size_t length, int flags); // udp ssize_t sendto(int socket, const void *buffer, size_t length, int flags, const struct sockaddr *dest_addr, socklen_t dest_len); ssize_t recvfrom(int socket, void *restrict buffer, size_t length, int flags, struct sockaddr *restrict address, socklen_t *restrict address_len); 46
- 47. Transmission/réception données TCP Server 1.Créer un socket: int ls = socket (AF_INET, SOCK_STREAM, IPPROTO_TCP); 2. Réglez le port de socket: bind(ls, &addr, sizeof(addr)); 3. Déclarer no. des clients: listen(ls, 5); 4. En attente de connexion: int s = accept(ls,NULL,NULL); Client 1. Créer un socket: int s = socket (AF_INET, SOCK_STREAM, IPPROTO_TCP); 2. Connectez-vous au serveur: connect(s, &addr, sizeof(addr)); 47

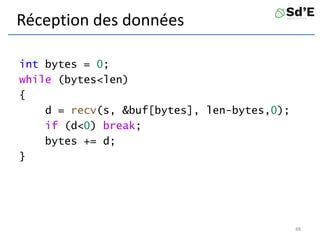

- 48. Réception des données intbytes = 0; while (bytes<len) { d = recv(s, &buf[bytes], len-bytes,0); if (d<0) break; bytes += d; } 48
- 49. Transmission des données intbytes = 0; while (bytes<len) { d = send(s, &buf[bytes], len-bytes); if (d<0) break; bytes += d; } 49

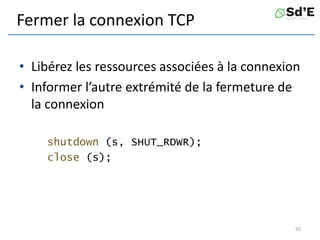

- 50. Fermer la connexionTCP • Libérez les ressources associées à la connexion • Informer l’autre extrémité de la fermeture de la connexion shutdown (s, SHUT_RDWR); close (s); 50
- 51. Mot clés • réseau •Internet • protocole • OSI • Niveau • MAC • IP • mask • TCP/IP • UDP/IP • port • socket • bind • connect • listen • accept • recv • send • shutdown • packet 51
