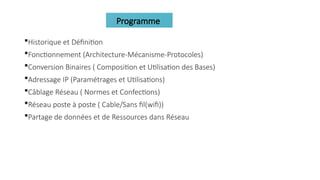

Programme
Historique et Définition
Fonctionnement (Architecture-Mécanisme-Protocoles)
Conversion Binaires ( Composition et Utilisation des Bases)
Adressage IP (Paramétrages et Utilisations)
Câblage Réseau ( Normes et Confections)
Réseau poste à poste ( Cable/Sans fil(wifi))
Partage de données et de Ressources dans Réseau

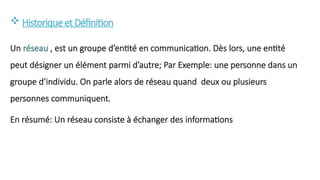

 Historiqueet Définition
Un réseau , est un groupe d’entité en communication. Dès lors, une entité
peut désigner un élément parmi d’autre; Par Exemple: une personne dans un
groupe d’individu. On parle alors de réseau quand deux ou plusieurs
personnes communiquent.
En résumé: Un réseau consiste à échanger des informations

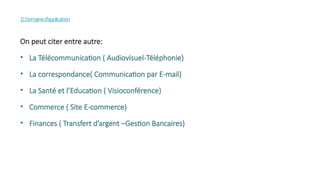

1)Domained’application
On peut citer entre autre:
• La Télécommunication ( Audiovisuel-Téléphonie)
• La correspondance( Communication par E-mail)
• La Santé et l’Education ( Visioconférence)
• Commerce ( Site E-commerce)
• Finances ( Transfert d’argent –Gestion Bancaires)

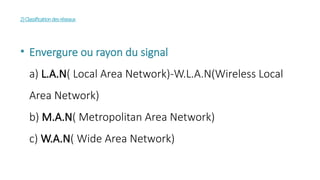

2)Classificationdesréseaux
• Envergure ou rayon du signal
a) L.A.N( Local Area Network)-W.L.A.N(Wireless Local
Area Network)
b) M.A.N( Metropolitan Area Network)
c) W.A.N( Wide Area Network)

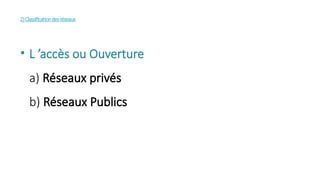

• L ’accès ou Ouverture
a) Réseaux privés
b) Réseaux Publics

• Support de transmission
a) Réseaux câblés(Paires torsadés, coaxial, fibre optique)
b) Réseaux sans fils(Wifi-Bluetooth-infrarouge-Onde
hertziennes)

NB: Les réseaux informatiques tels que nous les connaissons
aujourd’hui ont commencé avec le développement d’Arpanet à la fin
des années 1960.
Arpanet a été crée par le ministère américain de la défense en 1969.

 Fonctionnementdu Réseau( Architecture–Mécanisme-Protocole)

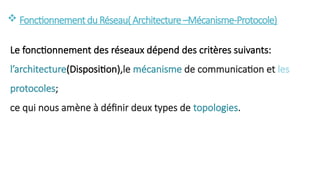

Le fonctionnement des réseaux dépend des critères suivants:
l’architecture(Disposition),le mécanisme de communication et les
protocoles;
ce qui nous amène à définir deux types de topologies.

-Topologie Physique: Cela concerne la structure physique du
réseau(la disposition du matériel). Il existe plusieurs
topologie physique:

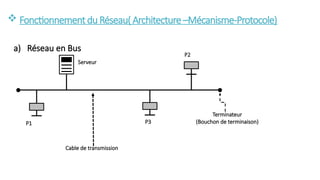

a) Réseau en Bus
Cable de transmission
P1
Serveur
P2
P3
Terminateur
(Bouchon de terminaison)

a) Réseau en Bus
Dans cette topologie, tous les ordinateurs sont interconnectés par le biais
d’un seul câble Réseau, débuté et terminé par des bouchons(terminateurs).
L’inconvénient: si le câble de transmission est défectueux, le réseau ne
fonctionne plus ;Puisque le câble est commun, la vitesse de transmission est
faible

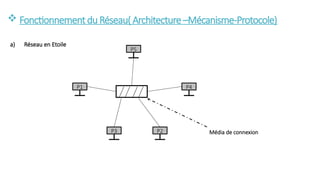

a) Réseau en Etoile
P5
P1 P4
P3 P2 Média de connexion

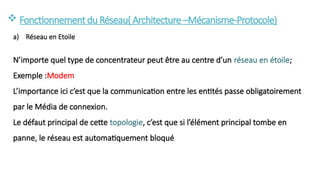

a) Réseau en Etoile
N’importe quel type de concentrateur peut être au centre d’un réseau en étoile;
Exemple :Modem
L’importance ici c’est que la communication entre les entités passe obligatoirement
par le Média de connexion.
Le défaut principal de cette topologie, c’est que si l’élément principal tombe en
panne, le réseau est automatiquement bloqué

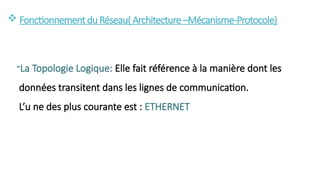

-La Topologie Logique: Elle fait référence à la manière dont les
données transitent dans les lignes de communication.
L’u ne des plus courante est : ETHERNET

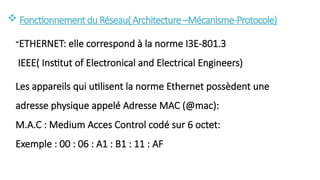

-ETHERNET: elle correspond à la norme I3E-801.3
IEEE( Institut of Electronical and Electrical Engineers)
Les appareils qui utilisent la norme Ethernet possèdent une
adresse physique appelé Adresse MAC (@mac):
M.A.C : Medium Acces Control codé sur 6 octet:
Exemple : 00 : 06 : A1 : B1 : 11 : AF

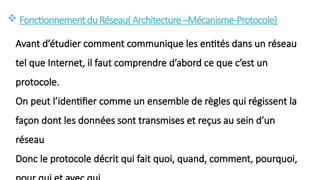

Avant d’étudier comment communique les entités dans un réseau
tel que Internet, il faut comprendre d’abord ce que c’est un
protocole.
On peut l’identifier comme un ensemble de règles qui régissent la
façon dont les données sont transmises et reçus au sein d’un
réseau
Donc le protocole décrit qui fait quoi, quand, comment, pourquoi,

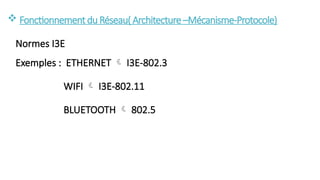

Normes I3E
Exemples : ETHERNET  I3E-802.3
WIFI  I3E-802.11
BLUETOOTH  802.5

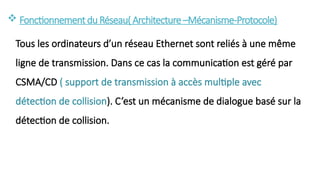

Tous les ordinateurs d’un réseau Ethernet sont reliés à une même
ligne de transmission. Dans ce cas la communication est géré par
CSMA/CD ( support de transmission à accès multiple avec
détection de collision). C’est un mécanisme de dialogue basé sur la
détection de collision.

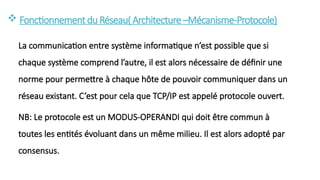

La communication entre système informatique n’est possible que si
chaque système comprend l’autre, il est alors nécessaire de définir une
norme pour permettre à chaque hôte de pouvoir communiquer dans un
réseau existant. C’est pour cela que TCP/IP est appelé protocole ouvert.
NB: Le protocole est un MODUS-OPERANDI qui doit être commun à
toutes les entités évoluant dans un même milieu. Il est alors adopté par
consensus.

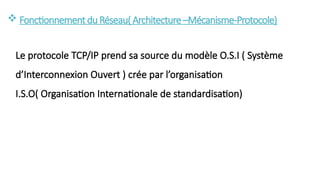

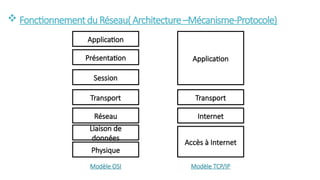

Le protocole TCP/IP prend sa source du modèle O.S.I ( Système
d’Interconnexion Ouvert ) crée par l’organisation
I.S.O( Organisation Internationale de standardisation)

Application
Présentation
Session
Transport
Réseau
Liaison de
données
Physique
Application
Transport
Internet
Accès à Internet
Modèle OSI Modèle TCP/IP

Les fabricants de PC adaptent leur produits de manière à ce qui puissent
utiliser le protocole TCP/IP comme protocole de communication sur
Internet.
TCP/IP est structuré en 4 couches : APPLICATION, TRANSPORT, INTERNET
ET ACCES AU RESEAU ;
La couche Transport propose deux modes de transmissions pour les
données :
-Mode TCD ou mode connecté( avec accusé de réception)
- Mode UDP ou mode non connecté ( sans accusé de réception)

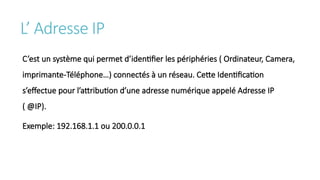

L’ Adresse IP
C’est un système qui permet d’identifier les périphéries ( Ordinateur, Camera,
imprimante-Téléphone…) connectés à un réseau. Cette Identification
s’effectue pour l’attribution d’une adresse numérique appelé Adresse IP
( @IP).
Exemple: 192.168.1.1 ou 200.0.0.1

L’ Adresse IP

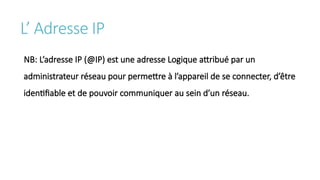

NB: L’adresse IP (@IP) est une adresse Logique attribué par un
administrateur réseau pour permettre à l’appareil de se connecter, d’être
identifiable et de pouvoir communiquer au sein d’un réseau.

L’ Adresse IP

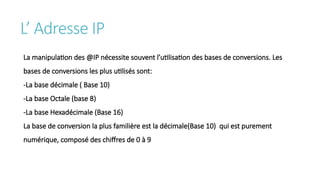

La manipulation des @IP nécessite souvent l’utilisation des bases de conversions. Les
bases de conversions les plus utilisés sont:
-La base décimale ( Base 10)
-La base Octale (base 8)
-La base Hexadécimale (Base 16)
La base de conversion la plus familière est la décimale(Base 10) qui est purement
numérique, composé des chiffres de 0 à 9

L ’Adressage IP

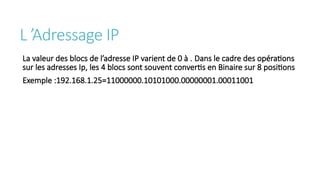

La valeur des blocs de l’adresse IP varient de 0 à . Dans le cadre des opérations
sur les adresses Ip, les 4 blocs sont souvent convertis en Binaire sur 8 positions
Exemple :192.168.1.25=11000000.10101000.00000001.00011001

L ’Adressage IP

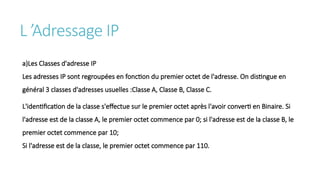

a)Les Classes d'adresse IP
Les adresses IP sont regroupées en fonction du premier octet de l'adresse. On distingue en
général 3 classes d'adresses usuelles :Classe A, Classe B, Classe C.
L'identification de la classe s'effectue sur le premier octet après l'avoir converti en Binaire. Si
l'adresse est de la classe A, le premier octet commence par 0; si l'adresse est de la classe B, le
premier octet commence par 10;
Si l'adresse est de la classe, le premier octet commence par 110.

L ’Adressage IP

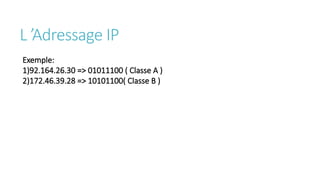

Exemple:
1)92.164.26.30 => 01011100 ( Classe A )
2)172.46.39.28 => 10101100( Classe B )

L ’Adressage IP

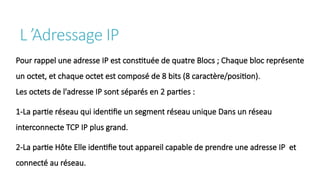

Pour rappel une adresse IP est constituée de quatre Blocs ; Chaque bloc représente
un octet, et chaque octet est composé de 8 bits (8 caractère/position).
Les octets de l'adresse IP sont séparés en 2 parties :
1-La partie réseau qui identifie un segment réseau unique Dans un réseau
interconnecte TCP IP plus grand.
2-La partie Hôte Elle identifie tout appareil capable de prendre une adresse IP et
connecté au réseau.

L ’Adressage IP

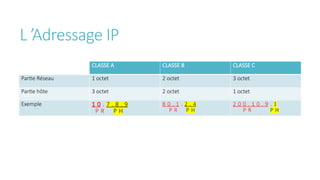

CLASSE A CLASSE B CLASSE C
Partie Réseau 1 octet 2 octet 3 octet
Partie hôte 3 octet 2 octet 1 octet
Exemple 1 0 . 7 . 8 . 9
P R P H
8 0 . 1 . 2 . 4
P R P H
2 0 0 . 1 0 . 9 . 1
P R P H

L ’Adressage IP

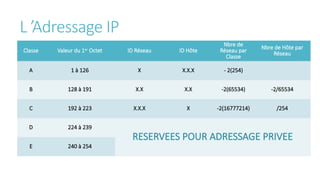

Classe Valeur du 1er
Octet ID Réseau ID Hôte
Nbre de
Réseau par
Classe
Nbre de Hôte par
Réseau
A 1 à 126 X X.X.X - 2(254)
B 128 à 191 X.X X.X -2(65534) -2/65534
C 192 à 223 X.X.X X -2(16777214) /254
D 224 à 239
RESERVEES POUR ADRESSAGE PRIVEE
E 240 à 254

L ’Adressage IP
La communauté d’Internet a défini 5 classes d’adresses; les classes A, B et C
sont utilisés pour une affectation aux nœuds TCP/IP.
Une Classe d’adresse définit également le nombre de Réseau et le nombre de
hôte qu’elle peut prendre en charge.

L ’Adressage IP
Les masques de sous réseaux ( NETMASK)
Ils servent à identifier la partie de l’adresse IP représentant le réseau et la partie de l’adresse
IP correspondant à l’appareil connecté.
Chaque Classe d’adresses IP possède un masque par défaut
Classe A => 255.0.0.0
Classe B=> 255.255.0.0
Classe C => 255.255.255.0

L ’Adressage IP

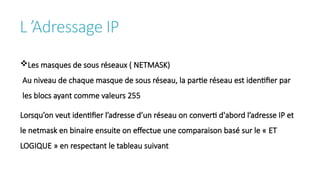

Au niveau de chaque masque de sous réseau, la partie réseau est identifier par
les blocs ayant comme valeurs 255
Lorsqu’on veut identifier l’adresse d’un réseau on converti d'abord l’adresse IP et
le netmask en binaire ensuite on effectue une comparaison basé sur le « ET
LOGIQUE » en respectant le tableau suivant

L ’Adressage IP
0 ET 0 0
0 ET 1 0
1 ET 0 0
1 ET 1 1

L ’Adressage IP

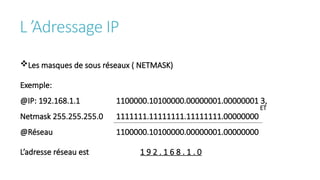

Exemple:
@IP: 192.168.1.1 1100000.10100000.00000001.00000001 3,
Netmask 255.255.255.0 1111111.11111111.11111111.00000000
@Réseau 1100000.10100000.00000001.00000000
L’adresse réseau est 1 9 2 . 1 6 8 . 1 . 0
ET

L ’Adressage IP

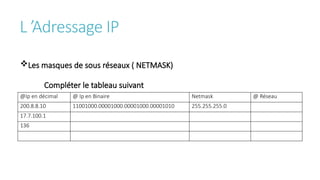

Compléter le tableau suivant
@Ip en décimal @ Ip en Binaire Netmask @ Réseau
200.8.8.10 11001000.00001000.00001000.00001010 255.255.255.0
17.7.100.1
136

L ’Adressage IP

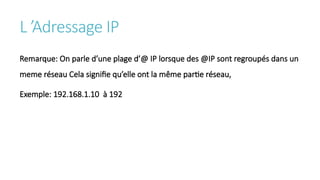

Remarque: On parle d’une plage d’@ IP lorsque des @IP sont regroupés dans un
meme réseau Cela signifie qu’elle ont la même partie réseau,
Exemple: 192.168.1.10 à 192

L ’Adressage IP
Les adresses IP spéciaux:

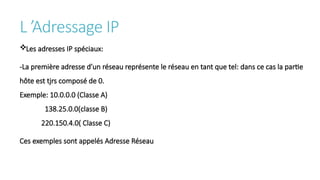

-La première adresse d’un réseau représente le réseau en tant que tel: dans ce cas la partie
hôte est tjrs composé de 0.
Exemple: 10.0.0.0 (Classe A)
138.25.0.0(classe B)
220.150.4.0( Classe C)
Ces exemples sont appelés Adresse Réseau

L ’Adressage IP

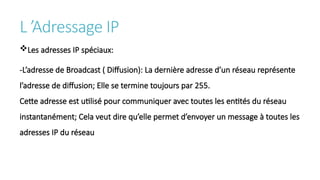

-L’adresse de Broadcast ( Diffusion): La dernière adresse d’un réseau représente
l’adresse de diffusion; Elle se termine toujours par 255.
Cette adresse est utilisé pour communiquer avec toutes les entités du réseau
instantanément; Cela veut dire qu’elle permet d’envoyer un message à toutes les
adresses IP du réseau

L ’Adressage IP

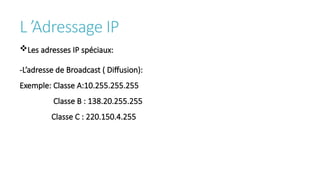

-L’adresse de Broadcast ( Diffusion):
Exemple: Classe A:10.255.255.255
Classe B : 138.20.255.255
Classe C : 220.150.4.255

L ’Adressage IP

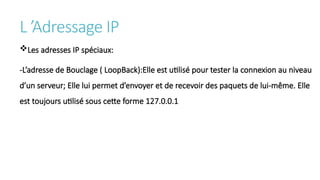

-L’adresse de Bouclage ( LoopBack):Elle est utilisé pour tester la connexion au niveau
d’un serveur; Elle lui permet d’envoyer et de recevoir des paquets de lui-même. Elle
est toujours utilisé sous cette forme 127.0.0.1
