1. Université Ibn Tofail
Faculté des lettres et sciences humaines
Licences fondamentales
Module:
Informatique IV
Professeur : Baghouri Mostafa
Année Académique : 2011-2012

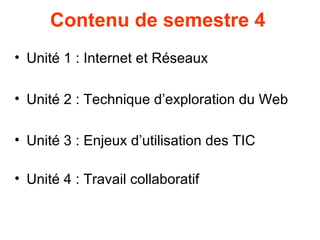

2. Contenu de semestre 4
• Unité 1 : Internet et Réseaux
• Unité 2 : Technique d’exploration du Web
• Unité 3 : Enjeux d’utilisation des TIC
• Unité 4 : Travail collaboratif

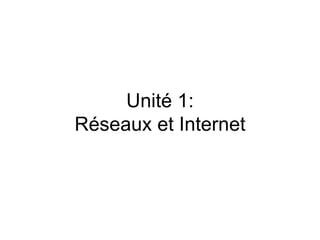

3. Unité 1:
Réseaux et Internet

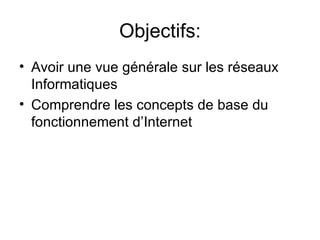

4. Objectifs:
• Avoir une vue générale sur les réseaux
Informatiques
• Comprendre les concepts de base du
fonctionnement d’Internet

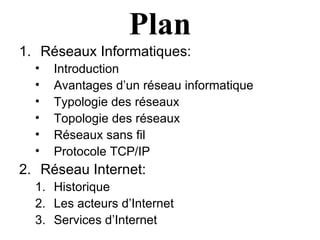

5. Plan
1. Réseaux Informatiques:
• Introduction
• Avantages d’un réseau informatique
• Typologie des réseaux
• Topologie des réseaux
• Réseaux sans fil
• Protocole TCP/IP
2. Réseau Internet:
1. Historique
2. Les acteurs d’Internet
3. Services d’Internet

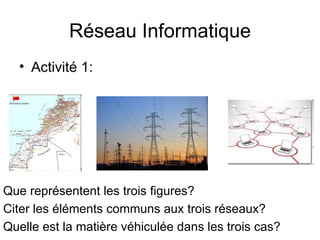

6. Réseau Informatique
• Activité 1:
Que représentent les trois figures?
Citer les éléments communs aux trois réseaux?
Quelle est la matière véhiculée dans les trois cas?

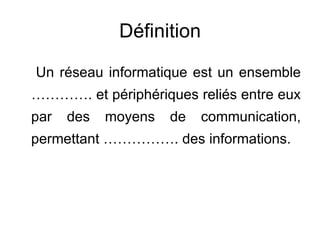

7. Définition
Un réseau informatique est un ensemble
…………. et périphériques reliés entre eux
par des moyens de communication,
permettant ……………. des informations.

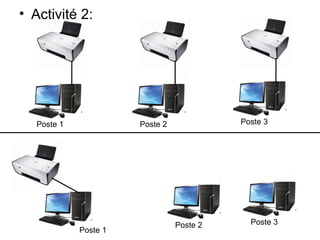

8. • Activité 2:
Poste 1 Poste 2 Poste 3
Poste 2 Poste 3
Poste 1

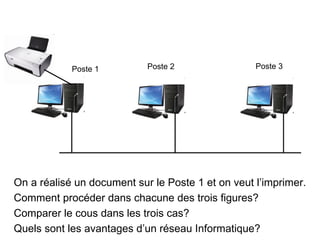

9. Poste 1 Poste 2 Poste 3
On a réalisé un document sur le Poste 1 et on veut l’imprimer.
Comment procéder dans chacune des trois figures?
Comparer le cous dans les trois cas?
Quels sont les avantages d’un réseau Informatique?

10. Avantages d’un réseau
• Partager des ressources matérielles et
logicielles:
– Les fichiers, les application…
– Les périphériques (Imprimante, scanner,
lecteurs
• Communication
• Travailler en équipe.
• Gagner du temps
• Minimiser le coût….

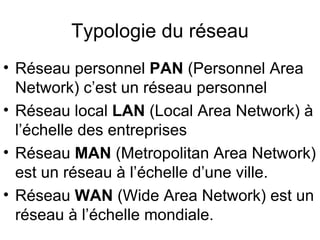

11. Typologie du réseau
• Réseau personnel PAN (Personnel Area
Network) c’est un réseau personnel
• Réseau local LAN (Local Area Network) à
l’échelle des entreprises
• Réseau MAN (Metropolitan Area Network)
est un réseau à l’échelle d’une ville.
• Réseau WAN (Wide Area Network) est un
réseau à l’échelle mondiale.

12. Topologie du réseau
• Activité 3:
• Quelles sont les différents possibilités de connecter
ces ordinateur?
• Citer les avantages et les inconvénients de chaque
possibilité?

13. Topologie du réseau: Anneau

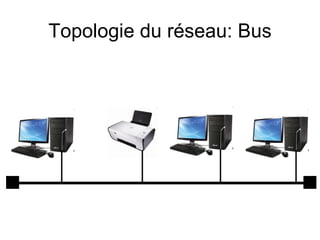

14. Topologie du réseau: Bus

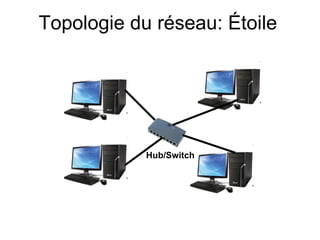

15. Topologie du réseau: Étoile
Hub/Switch

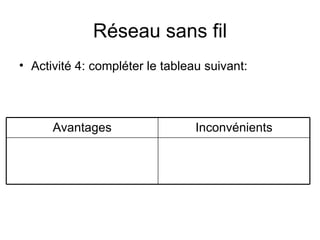

16. Réseau sans fil
• Activité 4: compléter le tableau suivant:
Avantages Inconvénients

17. Réseau sans fil
• C’est un réseau dans lequel les machines
sont reliées entre eux sans câbles.
• La connexion se base sur des ondes
hertziennes (radio, infrarouge).

18. Matériel d’un réseau
• Activité 3:
• Quels sont les équipements de chaque
réseau?
Hub/Switch

19. Matériel d’un réseau
• Pour connecter deux ordinateurs il faut
avoir:
– Deux cartes réseaux
– Câble RJ45 croisé
• A partir de trois ordinateurs on utilise un
concentrateur:
– Hub: distributeur des données
– Switch: Multiplexeur des informations

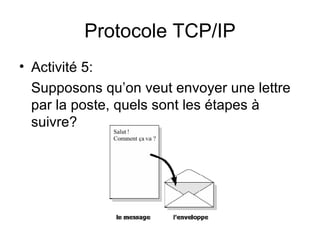

20. Protocole TCP/IP
• Activité 5:
Supposons qu’on veut envoyer une lettre
par la poste, quels sont les étapes à
suivre?

21. Protocole: ces règles sont connue par tout le monde

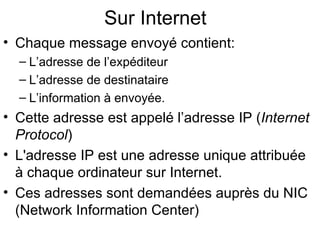

22. Sur Internet
• Chaque message envoyé contient:
– L’adresse de l’expéditeur
– L’adresse de destinataire
– L’information à envoyée.
• Cette adresse est appelé l’adresse IP (Internet
Protocol)
• L'adresse IP est une adresse unique attribuée
à chaque ordinateur sur Internet.
• Ces adresses sont demandées auprès du NIC
(Network Information Center)

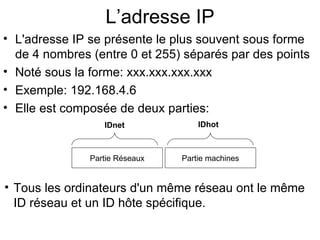

23. L’adresse IP
• L'adresse IP se présente le plus souvent sous forme
de 4 nombres (entre 0 et 255) séparés par des points
• Noté sous la forme: xxx.xxx.xxx.xxx
• Exemple: 192.168.4.6
• Elle est composée de deux parties:
IDnet IDhot
Partie Réseaux Partie machines
• Tous les ordinateurs d'un même réseau ont le même
ID réseau et un ID hôte spécifique.

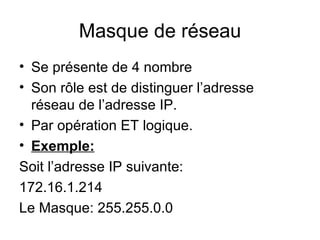

24. Masque de réseau
• Se présente de 4 nombre
• Son rôle est de distinguer l’adresse
réseau de l’adresse IP.
• Par opération ET logique.
• Exemple:
Soit l’adresse IP suivante:
172.16.1.214
Le Masque: 255.255.0.0

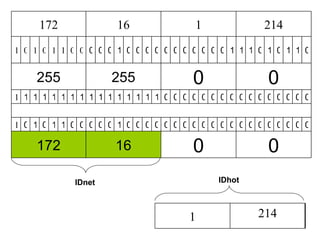

25. 172 16 1 214
1 0 1 0 1 1 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0 0 1 1 1 0 1 0 1 1 0
255 255 0 0
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
1 0 1 0 1 1 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
172 16 0 0
IDnet IDhot
1 214

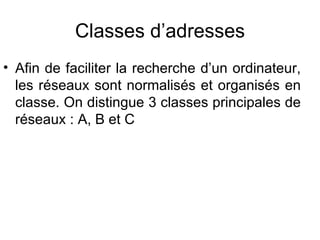

26. Classes d’adresses
• Afin de faciliter la recherche d’un ordinateur,
les réseaux sont normalisés et organisés en
classe. On distingue 3 classes principales de
réseaux : A, B et C

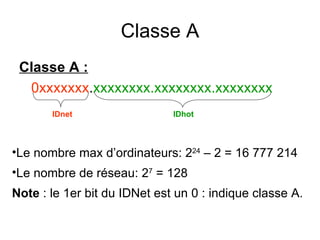

27. Classe A
Classe A :
0xxxxxxx.xxxxxxxx.xxxxxxxx.xxxxxxxx
IDnet IDhot
•Le nombre max d’ordinateurs: 224 – 2 = 16 777 214
•Le nombre de réseau: 27 = 128
Note : le 1er bit du IDNet est un 0 : indique classe A.

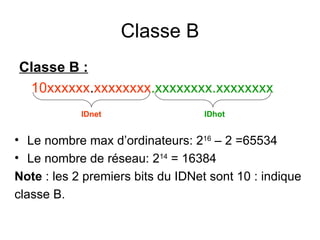

28. Classe B
Classe B :
10xxxxxx.xxxxxxxx.xxxxxxxx.xxxxxxxx
IDnet IDhot
• Le nombre max d’ordinateurs: 216 – 2 =65534
• Le nombre de réseau: 214 = 16384
Note : les 2 premiers bits du IDNet sont 10 : indique
classe B.

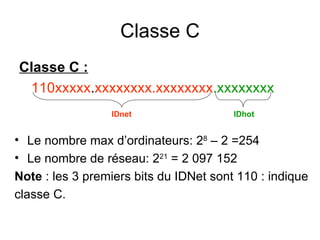

29. Classe C
Classe C :
110xxxxx.xxxxxxxx.xxxxxxxx.xxxxxxxx
IDnet IDhot
• Le nombre max d’ordinateurs: 28 – 2 =254
• Le nombre de réseau: 221 = 2 097 152
Note : les 3 premiers bits du IDNet sont 110 : indique
classe C.

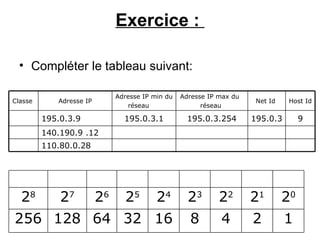

30. Exercice :
• Compléter le tableau suivant:
Adresse IP min du Adresse IP max du
Classe Adresse IP Net Id Host Id
réseau réseau
195.0.3.9 195.0.3.1 195.0.3.254 195.0.3 9
140.190.9 .12
110.80.0.28
28 27 26 25 24 23 22 21 20
256 128 64 32 16 8 4 2 1

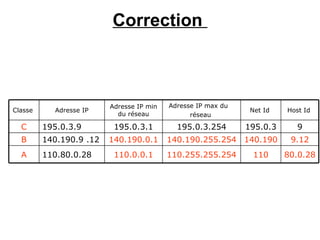

31. Correction
Adresse IP min Adresse IP max du
Classe Adresse IP Net Id Host Id
du réseau réseau
C 195.0.3.9 195.0.3.1 195.0.3.254 195.0.3 9
B 140.190.9 .12 140.190.0.1 140.190.255.254 140.190 9.12
A 110.80.0.28 110.0.0.1 110.255.255.254 110 80.0.28

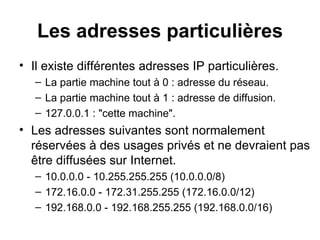

32. Les adresses particulières
• Il existe différentes adresses IP particulières.
– La partie machine tout à 0 : adresse du réseau.
– La partie machine tout à 1 : adresse de diffusion.
– 127.0.0.1 : "cette machine".
• Les adresses suivantes sont normalement
réservées à des usages privés et ne devraient pas
être diffusées sur Internet.
– 10.0.0.0 - 10.255.255.255 (10.0.0.0/8)
– 172.16.0.0 - 172.31.255.255 (172.16.0.0/12)
– 192.168.0.0 - 192.168.255.255 (192.168.0.0/16)

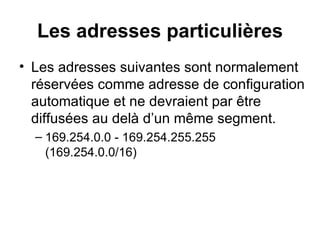

33. Les adresses particulières
• Les adresses suivantes sont normalement
réservées comme adresse de configuration
automatique et ne devraient par être
diffusées au delà d’un même segment.
– 169.254.0.0 - 169.254.255.255
(169.254.0.0/16)

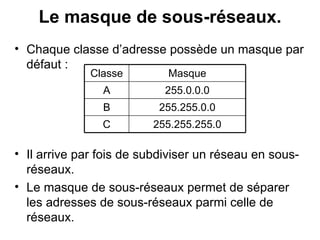

34. Le masque de sous-réseaux.
• Chaque classe d’adresse possède un masque par
défaut :
Classe Masque
A 255.0.0.0
B 255.255.0.0
C 255.255.255.0
• Il arrive par fois de subdiviser un réseau en sous-
réseaux.
• Le masque de sous-réseaux permet de séparer
les adresses de sous-réseaux parmi celle de
réseaux.

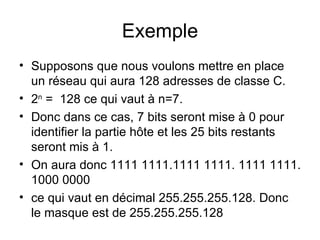

35. Exemple
• Supposons que nous voulons mettre en place
un réseau qui aura 128 adresses de classe C.
• 2n = 128 ce qui vaut à n=7.
• Donc dans ce cas, 7 bits seront mise à 0 pour
identifier la partie hôte et les 25 bits restants
seront mis à 1.
• On aura donc 1111 1111.1111 1111. 1111 1111.
1000 0000
• ce qui vaut en décimal 255.255.255.128. Donc
le masque est de 255.255.255.128

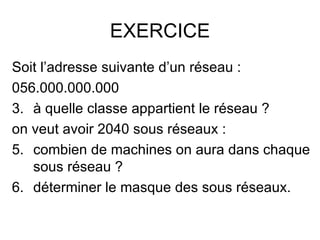

36. EXERCICE
Soit l’adresse suivante d’un réseau :
056.000.000.000
3. à quelle classe appartient le réseau ?
on veut avoir 2040 sous réseaux :
5. combien de machines on aura dans chaque
sous réseau ?
6. déterminer le masque des sous réseaux.

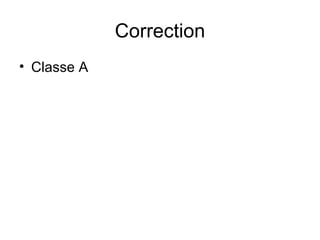

37. Correction
• Classe A

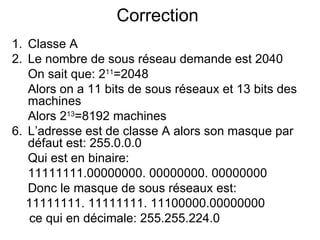

38. Correction
1. Classe A
2. Le nombre de sous réseau demande est 2040
On sait que: 211=2048
Alors on a 11 bits de sous réseaux et 13 bits des
machines
Alors 213=8192 machines
6. L’adresse est de classe A alors son masque par
défaut est: 255.0.0.0
Qui est en binaire:
11111111.00000000. 00000000. 00000000
Donc le masque de sous réseaux est:
11111111. 11111111. 11100000.00000000
ce qui en décimale: 255.255.224.0

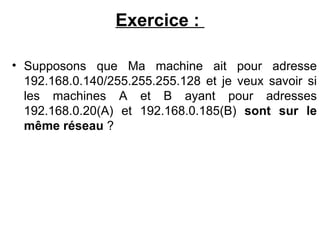

39. Exercice :
• Supposons que Ma machine ait pour adresse
192.168.0.140/255.255.255.128 et je veux savoir si
les machines A et B ayant pour adresses
192.168.0.20(A) et 192.168.0.185(B) sont sur le
même réseau ?

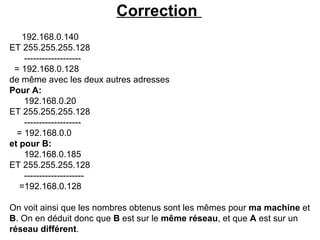

40. Correction
192.168.0.140
ET 255.255.255.128
-------------------
= 192.168.0.128
de même avec les deux autres adresses
Pour A:
192.168.0.20
ET 255.255.255.128
-------------------
= 192.168.0.0
et pour B:
192.168.0.185
ET 255.255.255.128
--------------------
=192.168.0.128
On voit ainsi que les nombres obtenus sont les mêmes pour ma machine et
B. On en déduit donc que B est sur le même réseau, et que A est sur un
réseau différent.

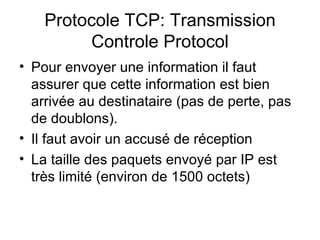

41. Protocole TCP: Transmission
Controle Protocol
• Pour envoyer une information il faut
assurer que cette information est bien
arrivée au destinataire (pas de perte, pas
de doublons).
• Il faut avoir un accusé de réception
• La taille des paquets envoyé par IP est
très limité (environ de 1500 octets)

42. • Voici le protocole de communication initié par TCP : Par
exemple, pour envoyer le message "Salut, comment ça va ?"

43. TCP est capable:
• de vérifier que le destinataire est prêt à recevoir
les données.
• de découper les gros paquets de données en
paquets plus petits pour que IP les accepte
• de numéroter les paquets, et à la réception de
vérifier qu'ils sont tous bien arrivés
• de redemander les paquets manquants et de
les réassembler avant de les donner aux
logiciels.
• Des accusés de réception sont envoyés pour
prévenir l'expéditeur que les données sont bien
arrivées.
