Routing in
6LoWPAN
Présenté par :
Benamar Abed zine-Eddine
Korichi Abdessamie

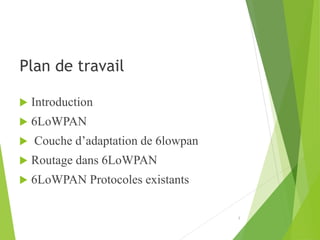

Plan de travail
 Introduction
 6LoWPAN
 Couche d’adaptation de 6lowpan
 Routage dans 6LoWPAN
 6LoWPAN Protocoles existants
2
Introduction
 Les RCSFs sont actuellement les plus utilisés , mais
il utilise des protocols non-ip comme le ZigBee
 Pour introduire les réseaux à faible énergie (LLN
Lossy Low power Network) à l’IPV6 , la
technologie 6LoWPAN est proposé.
 Future RCSF compose des milliers de nœuds
peuvent se connecter via internet avec 6LowPAN ,
qui est standarisé par l’IETF.
3

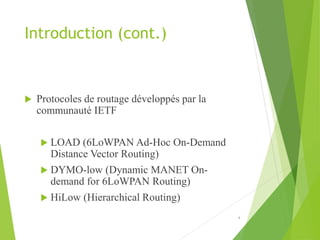

Introduction (cont.)
 Protocoles de routage développés par la
communauté IETF
 LOAD (6LoWPAN Ad-Hoc On-Demand
Distance Vector Routing)
 DYMO-low (Dynamic MANET On-
demand for 6LoWPAN Routing)
 HiLow (Hierarchical Routing)
4

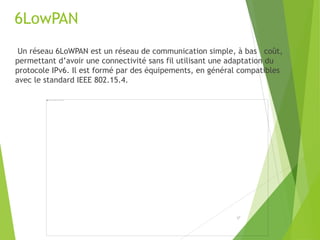

6LowPAN
Un réseau 6LoWPAN est un réseau de communication simple, à bas coût,
permettant d’avoir une connectivité sans fil utilisant une adaptation du
protocole IPv6. Il est formé par des équipements, en général compatibles
avec le standard IEEE 802.15.4.
5²

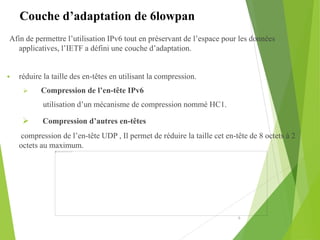

Afin de permettre l’utilisation IPv6 tout en préservant de l’espace pour les données
applicatives, l’IETF a défini une couche d’adaptation.
 réduire la taille des en-têtes en utilisant la compression.
 Compression de l’en-tête IPv6
utilisation d’un mécanisme de compression nommé HC1.
 Compression d’autres en-têtes
compression de l’en-tête UDP , Il permet de réduire la taille cet en-tête de 8 octets à 2
octets au maximum.
6
Couche d’adaptation de 6lowpan

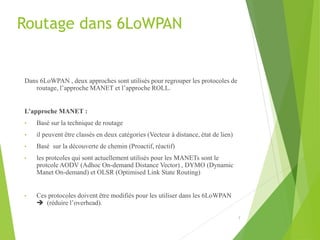

Routage dans 6LoWPAN
Dans 6LoWPAN , deux approches sont utilisés pour regrouper les protocoles de
routage, l’approche MANET et l’approche ROLL.
L’approche MANET :
• Basé sur la technique de routage
• il peuvent être classés en deux catégories (Vecteur à distance, état de lien)
• Basé sur la découverte de chemin (Proactif, réactif)
• les protcoles qui sont actuellement utilisés pour les MANETs sont le
protcole AODV (Adhoc On-demand Distance Vector) , DYMO (Dynamic
Manet On-demand) et OLSR (Optimised Link State Routing)
• Ces protocoles doivent être modifiés pour les utiliser dans les 6LoWPAN
 (réduire l’overhead).
7
Routage dans 6LoWPAN
(suite)
8
L’approche ROLL :
un groupe IETF chargé developpé des protocoles pour les réseaux
à faible énergie (LLN : Low Lossy Network) , ce groupe a standarisé
un protcole nommé RPL (Routing Protocol for Low power and Lossy Networks)

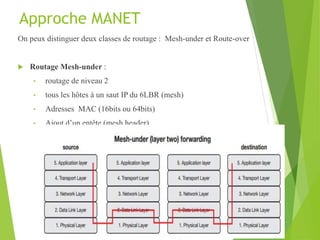

Approche MANET
On peux distinguer deux classes de routage : Mesh-under et Route-over
 Routage Mesh-under :
• routage de niveau 2
• tous les hôtes à un saut IP du 6LBR (mesh)
• Adresses MAC (16bits ou 64bits)
• Ajout d’un entête (mesh header)
9

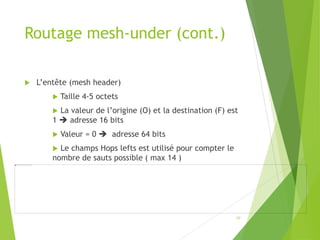

Routage mesh-under (cont.)
 L’entête (mesh header)
 Taille 4-5 octets
 La valeur de l’origine (O) et la destination (F) est
1  adresse 16 bits
 Valeur = 0  adresse 64 bits
 Le champs Hops lefts est utilisé pour compter le
nombre de sauts possible ( max 14 )
10
11

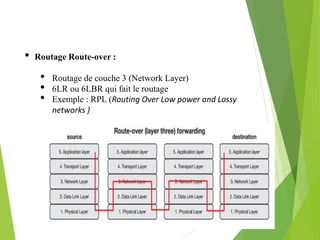

• Routage Route-over :
• Routage de couche 3 (Network Layer)
• 6LR ou 6LBR qui fait le routage
• Exemple : RPL (Routing Over Low power and Lossy
networks )
Classes de protocoles
6LoWPAN
12

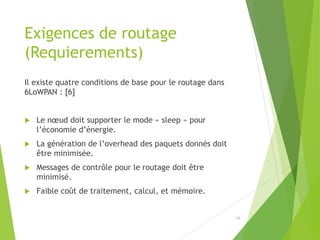

Exigences de routage
(Requierements)
Il existe quatre conditions de base pour le routage dans
6LoWPAN : [6]
 Le nœud doit supporter le mode « sleep » pour
l’économie d’énergie.
 La génération de l’overhead des paquets donnés doit
être minimisée.
 Messages de contrôle pour le routage doit être
minimisé.
 Faible coût de traitement, calcul, et mémoire.
13

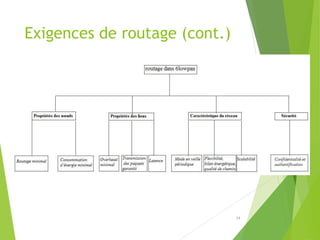

Exigences de routage (cont.)
14
Paramètres pour l’évaluation des
protocoles
 Nombre des nœuds et paramètres de
réseau,
 Connectivité,
 Mobilité,
 Vitesse de traitement et taille de mémoire,
 Consommation d’énergie ,
 Portée de transmission ,
 Modèle de traffic.
15

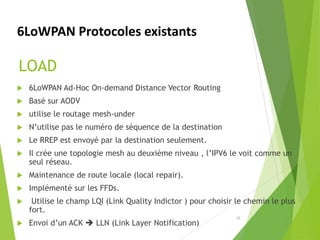

LOAD
 6LoWPAN Ad-Hoc On-demand Distance Vector Routing
 Basé sur AODV
 utilise le routage mesh-under
 N’utilise pas le numéro de séquence de la destination
 Le RREP est envoyé par la destination seulement.
 Il crée une topologie mesh au deuxième niveau , l’IPV6 le voit comme un
seul réseau.
 Maintenance de route locale (local repair).
 Implémenté sur les FFDs.
 Utilise le champ LQI (Link Quality Indictor ) pour choisir le chemin le plus
fort.
 Envoi d’un ACK  LLN (Link Layer Notification)
16
6LoWPAN Protocoles existants

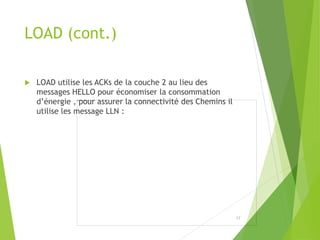

LOAD (cont.)
 LOAD utilise les ACKs de la couche 2 au lieu des
messages HELLO pour économiser la consommation
d’énergie , pour assurer la connectivité des Chemins il
utilise les message LLN :
17
DYMO-low
 Dynamic MANET On-demand for 6LoWPAN Routing
 Like AODV, DYMO performs route discovery and maintenance by
using RREQ, RREP and RERR messages.
 Unlike AODV, the DYMO protocol does not use local repair although
it uses Hello message to keep track of the link connectivity.
 However, DYMO cannot be directly applied in 6LoWPAN routing due
to its increased memory and power consumption.
 Thus, DYMO-low is proposed in to suit DYMO into the 6LoWPAN
environment.
18

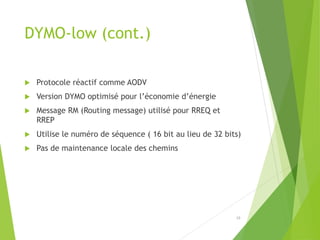

DYMO-low (cont.)
 Protocole réactif comme AODV
 Version DYMO optimisé pour l’économie d’énergie
 Message RM (Routing message) utilisé pour RREQ et
RREP
 Utilise le numéro de séquence ( 16 bit au lieu de 32 bits)
 Pas de maintenance locale des chemins
19

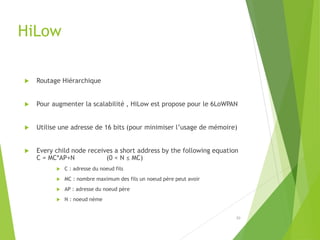

HiLow
 Routage Hiérarchique
 Pour augmenter la scalabilité , HiLow est propose pour le 6LoWPAN
 Utilise une adresse de 16 bits (pour minimiser l’usage de mémoire)
 Every child node receives a short address by the following equation
C = MC*AP+N (0 < N ≤ MC)
 C : adresse du noeud fils
 MC : nombre maximum des fils un noeud père peut avoir
 AP : adresse du noeud père
 N : noeud nème
20

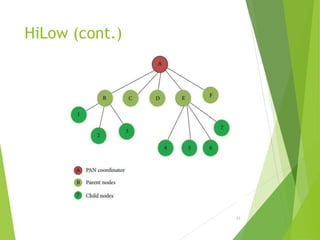

HiLow (cont.)
21

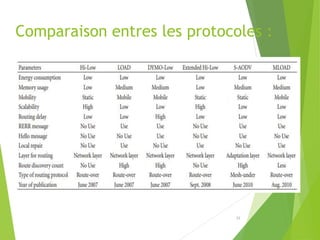

Comparaison entres les protocoles :
22

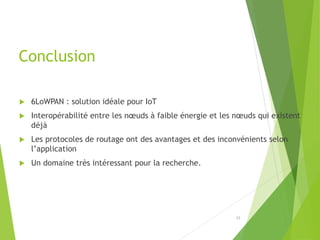

Conclusion
 6LoWPAN : solution idéale pour IoT
 Interopérabilité entre les nœuds à faible énergie et les nœuds qui existent
déjà
 Les protocoles de routage ont des avantages et des inconvénients selon
l’application
 Un domaine très intéressant pour la recherche.
23

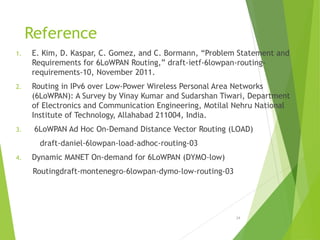

Reference
1. E. Kim, D. Kaspar, C. Gomez, and C. Bormann, “Problem Statement and
Requirements for 6LoWPAN Routing,” draft-ietf-6lowpan-routing-
requirements-10, November 2011.
2. Routing in IPv6 over Low-Power Wireless Personal Area Networks
(6LoWPAN): A Survey by Vinay Kumar and Sudarshan Tiwari, Department
of Electronics and Communication Engineering, Motilal Nehru National
Institute of Technology, Allahabad 211004, India.
3. 6LoWPAN Ad Hoc On-Demand Distance Vector Routing (LOAD)
draft-daniel-6lowpan-load-adhoc-routing-03
4. Dynamic MANET On-demand for 6LoWPAN (DYMO-low)
Routingdraft-montenegro-6lowpan-dymo-low-routing-03
24
Thanks for listening~
25
