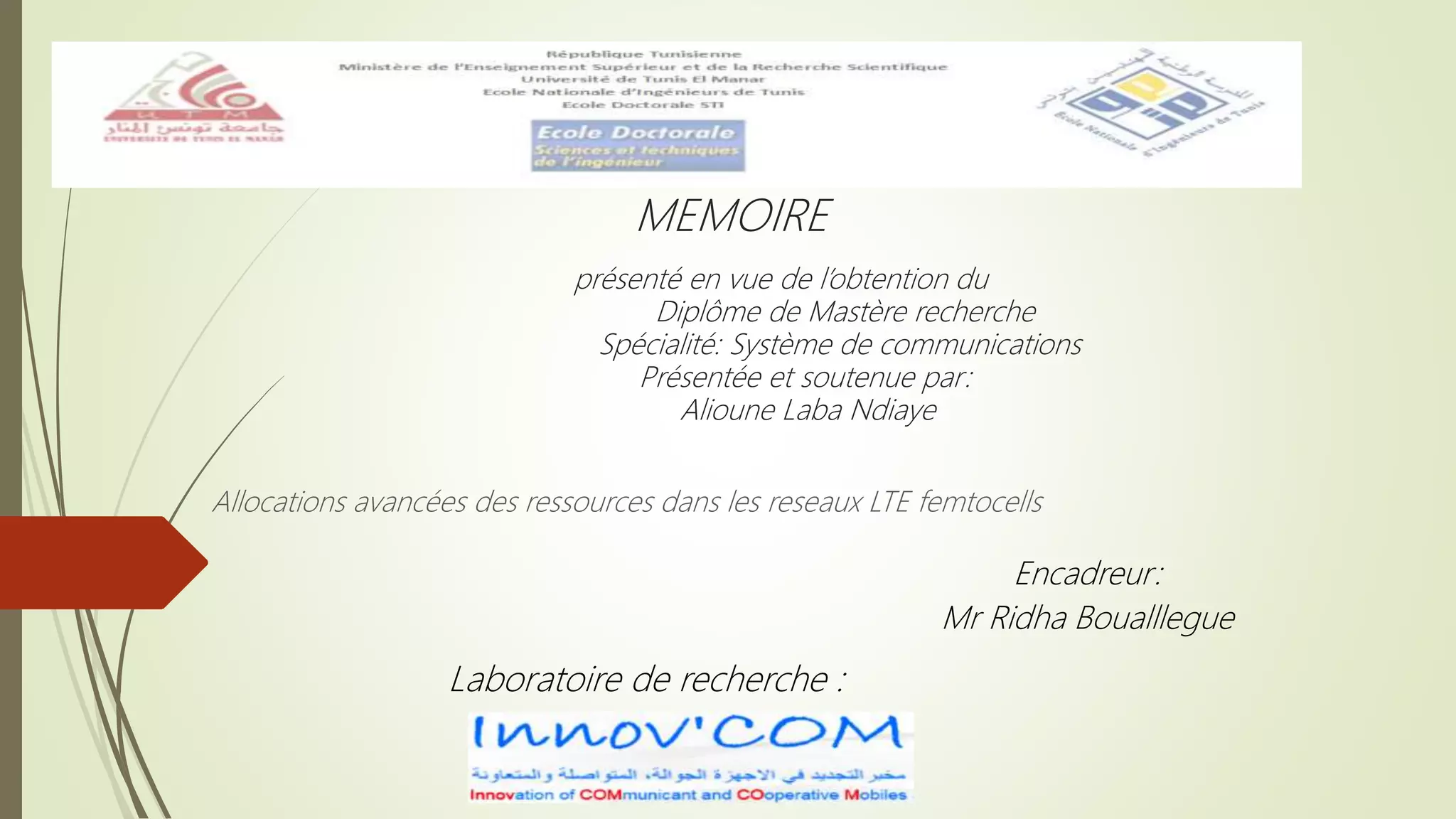

MEMOIRE
présenté en vue de l’obtention du
Diplôme de Mastère recherche
Spécialité: Système de communications
Présentée et soutenue par:
Alioune Laba Ndiaye
Allocations avancées des ressources dans les reseaux LTE femtocells
Encadreur:
Mr Ridha Boualllegue
Laboratoire de recherche :

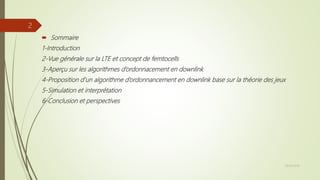

 Sommaire
1-Introduction
2-Vue générale sur la LTE et concept de femtocells
3-Aperçu sur les algorithmes d’ordonnacement en downlink
4-Proposition d’un algorithme d’ordonnancement en downlink base sur la théorie des jeux
5-Simulation et interprétation
6-Conclusion et perspectives
28/10/2016
2
Introduction
28/10/2016
3

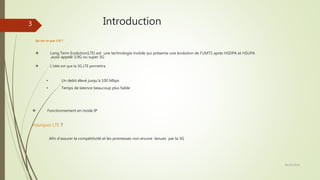

 Long Term Evolution(LTE) est une technologie mobile qui présente une évolution de l’UMTS après HSDPA et HSUPA
,aussi appelé 3,9G ou super 3G
 L’idée est que la 3G LTE permettra
Qu’est-ce que LTE ?
 Fonctionnement en mode IP
• Temps de latence beaucoup plus faible
• Un debit élevé jusqu’à 100 Mbps
Afin d’assurer la compétitivité et les promesses non encore tenues par la 3G
Pourquoi LTE ?

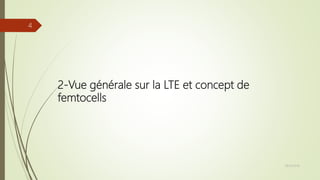

2-Vue générale sur la LTE et concept de
femtocells
28/10/2016
4

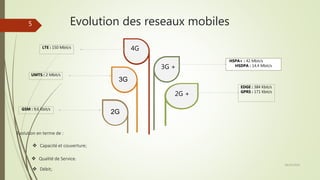

Evolution des reseaux mobiles
28/10/2016
5
2G
2G +
3G
3G +
4G
GSM : 9,6 Kbit/s
UMTS : 2 Mbit/s
EDGE : 384 Kbit/s
GPRS : 171 Kbit/s
LTE : 150 Mbit/s
HSPA+ : 42 Mbit/s
HSDPA : 14,4 Mbit/s
Evolution en terme de :
 Capacité et couverture;
 Débit;
 Qualité de Service.
Objectifs du LTE
Débits 100
Mbps/50Mb
ps
Latence
réduite
RTT 10ms
Interconnexion
avec les autres
reseaux 3G
Bande
passante
modulable
Mobilité
allant
jusqu’à
500Kmh/
Efficacité
spectrale
ameliorée
Novelle
architecture
simplifié du
réseau
28/10/2016
6
Nouvelles technologies de retransmissions radios :
Changements principales
 OFDMA sur la liaison descendante (DL)
 SC-FDMA sur la liaison montante (UL)
 MIMO
Nouvelle architecture réseau:
 Station de base enrichie en fonctionnalités (eNodeB)
 nouveau cœur de réseau EPC (Evolved Packet Core)
Nouveau architecture protocolaire
 Réduction de la complexité
 Suppression des canaux dédiés
28/10/2016
7

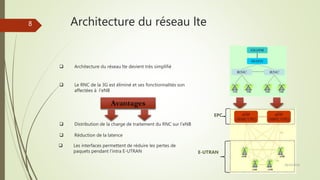

Architecture du réseau lte
EPC
E-UTRAN
 Architecture du réseau lte devient très simplifié
 Le RNC de la 3G est éliminé et ses fonctionnalités son
affectées à l’eNB
Avantages
 Distribution de la charge de traitement du RNC sur l’eNB
 Réduction de la latence
 Les interfaces permettent de réduire les pertes de
paquets pendant l’intra E-UTRAN
28/10/2016
8
 Ils prennent généralement en charge les accès pour
les téléphones de 3e génération(3G)

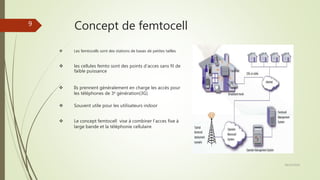

Concept de femtocell
 les cellules femto sont des points d’acces sans fil de
faible puissance
 Les femtocells sont des stations de bases de petites tailles
 Souvent utile pour les utilisateurs indoor
 Le concept femtocell vise à combiner l’acces fixe à
large bande et la téléphonie cellulaire
28/10/2016
9
Vue générale sur le réseau HetNet
28/10/2016
10
Rayon : 2 Km
Utilisateurs : 32 – 100+
Rayon : 10 - 30 m
Utilisateurs : 4 – 8
Rayon : 2 Km
Utilisateurs : 32 – 100+
Rayon : 100 m
Utilisateurs : 8 –
32
Rayon : 5 Km
Utilisateurs : 1000+

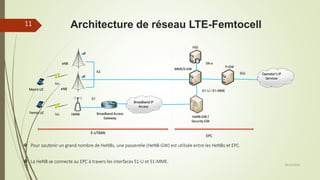

Architecture de réseau LTE-Femtocell
28/10/2016
11
Macro UE
Femto UE
eNB
eNB
Broadband IP
Access
HeNB Broadband Access
Gateway
HSS
HeNB-GW /
Security GW
MME/S-GW
P-GW
Operator’s IP
Services
E-UTRAN
EPC
X2
S1
SGi
S1-U / S1-MME
S6-a
 La HeNB se connecte au EPC à travers les interfaces S1-U et S1-MME.
 Pour soutenir un grand nombre de HeNBs, une passerelle (HeNB-GW) est utilisée entre les HeNBs et EPC.
Uu
Uu

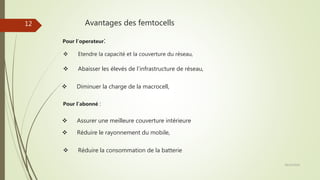

Avantages des femtocells
 Etendre la capacité et la couverture du réseau,
 Abaisser les élevés de l’infrastructure de réseau,
 Réduire la consommation de la batterie
Pour l’abonné :
 Assurer une meilleure couverture intérieure
28/10/2016
12
Pour l’operateur:
 Diminuer la charge de la macrocell,
 Réduire le rayonnement du mobile,

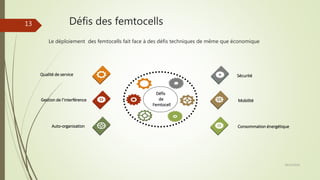

Défis des femtocells
28/10/2016
13
Défis
de
Femtocell
Qualité de service
Gestion de l’interférence
Auto-organisation Consommation énergétique
Mobilité
Sécurité
Le déploiement des femtocells fait face à des défis techniques de même que économique

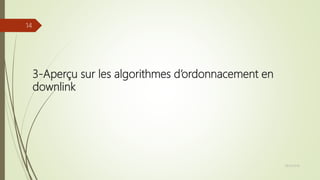

3-Aperçu sur les algorithmes d’ordonnacement en
downlink
28/10/2016
14

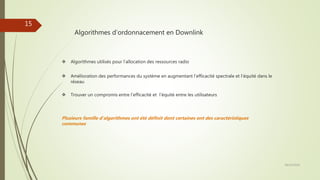

Algorithmes d’ordonnacement en Downlink
 Algorithmes utilisés pour l’allocation des ressources radio
 Amélioration des performances du système en augmentant l’efficacité spectrale et l’équité dans le
réseau
 Trouver un compromis entre l’efficacité et l’équité entre les utilisateurs
Plusieurs famille d’algorithmes ont été définit dont certaines ont des caractéristiques
communes
28/10/2016
15

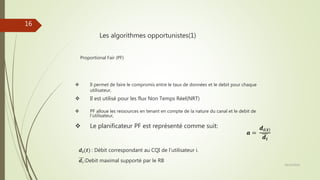

Les algorithmes opportunistes(1)
Proportional Fair (PF)
 Il permet de faire le compromis entre le taux de données et le debit pour chaque
utilisateur,
 Il est utilisé pour les flux Non Temps Réel(NRT)
 PF alloue les ressources en tenant en compte de la nature du canal et le debit de
l’utilisateur,
 Le planificateur PF est représenté comme suit:
𝒂 =
𝒅𝒊 𝒕
𝒅𝒊
𝒅𝒊(𝒕) : Débit correspondant au CQI de l’utilisateur i.
𝒅𝑖:Debit maximal supporté par le RB
28/10/2016
16
Les algorithmes opportunistes(2)
Exponential Proportional Fairness(EXP/PF)
 EXP/PF maximise le debit des systèmes en garantissant un retard borné
 Il assure l’équité proportionnelle entre les utilisateurs
 EXP/PF soutient les applications multimédia dans une modulation et codage adaptatif
 EXP/PF choisit l’utilisateur k pour la transmission de la manière suivante:
K=𝑚𝑎𝑥𝑖
𝑎 𝑖
𝑑 𝑖 𝑡
𝑑 𝑖
exp 𝑎 𝑖 𝑊𝑖 𝑡 −𝑋
1+ 𝑋
X=
1
𝑁 𝐼 𝑎𝑖 𝑊𝑖(t) 𝑊𝑖 𝑡 : 𝑑𝑒𝑙𝑎𝑖 𝑡𝑜𝑙𝑒𝑟é 𝑝𝑎𝑟 𝑙𝑒 𝑓𝑙𝑢𝑥
28/10/2016
17

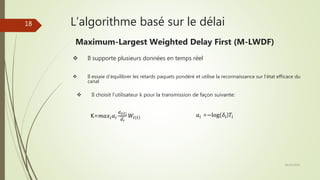

L’algorithme basé sur le délai
 Il supporte plusieurs données en temps réel
 Il essaie d’équilibrer les retards paquets pondéré et utilise la reconnaissance sur l’état efficace du
canal
 Il choisit l’utilisateur k pour la transmission de façon suivante:
K=𝑚𝑎𝑥𝑖 𝑎𝑖
𝑑 𝑖 𝑡
𝑑 𝑖
𝑊𝑖 𝑡 𝑎𝑖 =−log(𝛿𝑖)𝑇𝑖
Maximum-Largest Weighted Delay First (M-LWDF)
28/10/2016
18

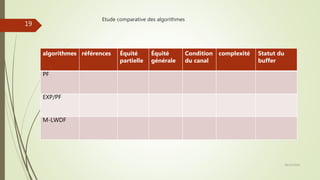

Etude comparative des algorithmes
28/10/2016
19
algorithmes références Équité
partielle
Équité
générale
Condition
du canal
complexité Statut du
buffer
PF
EXP/PF
M-LWDF
4-Proposition d’un algorithme d’ordonnancement en
downlink base sur la théorie des jeux
28/10/2016
20

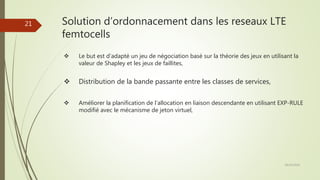

Solution d’ordonnacement dans les reseaux LTE
femtocells
 Le but est d’adapté un jeu de négociation basé sur la théorie des jeux en utilisant la
valeur de Shapley et les jeux de faillites,
 Distribution de la bande passante entre les classes de services,
 Améliorer la planification de l’allocation en liaison descendante en utilisant EXP-RULE
modifié avec le mécanisme de jeton virtuel,
28/10/2016
21

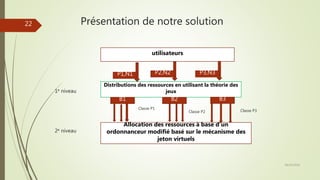

Présentation de notre solution
utilisateurs
Distributions des ressources en utilisant la théorie des
jeux
Allocation des ressources à base d’un
ordonnanceur modifié basé sur le mécanisme des
jeton virtuels
P1,N1 P3,N3P2,N2
B3B2B1
1e niveau
2e niveau
Classe P1
Classe P3Classe P2
28/10/2016
22
Les étapes de notre algorithme

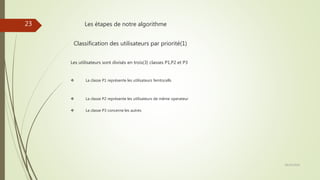

Les utilisateurs sont divisés en trois(3) classes P1,P2 et P3
Classification des utilisateurs par priorité(1)
 La classe P1 représente les utilisateurs femtocells
 La classe P3 concerne les autres
 La classe P2 représente les utilisateurs de même operateur
28/10/2016
23
Les étapes de notre algorithme
Distribution de la bande passante par jeux de faillite(2)
28/10/2016
24
Les étapes de notre algorithme

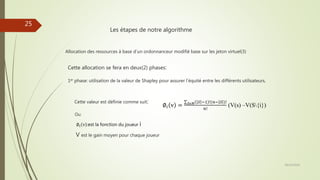

Allocation des ressources à base d’un ordonnanceur modifié base sur les jeton virtuel(3)
Cette allocation se fera en deux(2) phases:
1er phase: utilisation de la valeur de Shapley pour assurer l’équité entre les différents utilisateurs,
Cette valeur est définie comme suit:
∅𝑖 v = 𝑆𝜖𝑁 𝑆 −1 !(𝑛− 𝑆 )!
𝑛!
(V(s) –V(S{i})
V est le gain moyen pour chaque joueur
Ou:
∅𝑖 v :est la fonction du joueur i
28/10/2016
25
Les étapes de notre algorithme

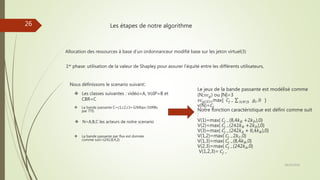

Allocation des ressources à base d’un ordonnanceur modifié base sur les jeton virtuel(3)
1er phase: utilisation de la valeur de Shapley pour assurer l’équité entre les différents utilisateurs,
Nous définissons le scenario suivant:
 La bande passante par flux est donnée
comme suit={242,8,4,2}
 La bande passante C=c1,c2,c3=32Mbps (50RBs
par TTI)
 N=A,B,C les acteurs de notre scenario
 Les classes suivantes : vidéo=A, VoIP=B et
CBR=C
Le jeux de la bande passante est modélisé comme
(N;𝑣𝑐 𝑔) ou |N|=3
𝑣𝑐 𝑔 𝑆 =max{ 𝐶𝑗 − 𝐼𝜖𝑁S 𝑔𝑖, 0 }
v(N)=𝐶𝑗
Notre fonction caractéristique est défini comme suit
:
V(1)=max{ 𝐶𝑗 −(8,4𝑘 𝐵 +2𝑘 𝐷),0}
V(2)=max{ 𝐶𝑗 −(242𝑘 𝐵 +2𝑘 𝐷),0}
V(3)=max{ 𝐶𝑗 −(242𝑘 𝐴 + 8,4𝑘 𝐵),0}
V(1,2)=max{ 𝐶𝑗 −2𝑘 𝐶,0}
V(1,3)=max{ 𝐶𝑗 −(8,4𝑘 𝐵,0}
V(2,3)=max{ 𝐶𝑗 −(242𝑘 𝐴,0}
V(1,2,3)= 𝐶𝑗 −
28/10/2016
26
Les étapes de notre algorithme

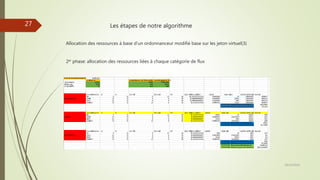

Allocation des ressources à base d’un ordonnanceur modifié base sur les jeton virtuel(3)
2er phase: allocation des ressources liées à chaque catégorie de flux
28/10/2016
27
Les étapes de notre algorithme

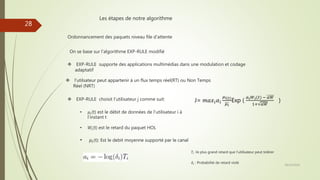

Ordonnancement des paquets niveau file d’attente
On se base sur l’algorithme EXP-RULE modifié
 EXP-RULE supporte des applications multimédias dans une modulation et codage
adaptatif
 l’utilsateur peut appartenir à un flux temps réel(RT) ou Non Temps
Réel (NRT)
 EXP-RULE choisit l’utilisateur j comme suit:
• 𝜇𝑖(t) est le débit de données de l’utilisateur i à
l’instant t
• 𝑊𝑖(t) est le retard du paquet HOL
• 𝜇𝑖(t): Est le debit moyenne supporté par le canal
𝑇𝑖 ∶le plus grand retard que l’utilisateur peut tolérer
𝛿𝑖 : Probabilité de retard violé
28/10/2016
28
J= 𝑚𝑎𝑥𝑖 𝛼𝑖
𝜇 𝑖(𝑡)
𝜇 𝑖
Exp (
𝑎 𝑖 𝑊𝑖(𝑡) − 𝑎𝑊
1+ 𝑎𝑊
)
Simulation et interprétation
28/10/2016
29

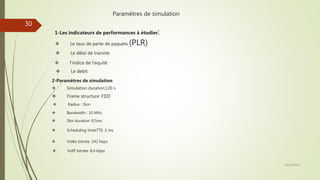

Paramètres de simulation
2-Paramètres de simulation
 Le debit
1-Les indicateurs de performances à étudier:
 Le taux de perte de paquets (PLR)
 Le délai de transite
 l’indice de l’equité
 Vidéo bitrate :242 kbps
 Scheduling time(TTI) :1 ms
 Radius : 1km
 Slot duration :0,5ms
 Bandwidth : 10 Mhz
 Frame structure :FDD
 Simulation duration:120 s
 VoIP bitrate :8,4 kbps
28/10/2016
30
Résultats de simulation

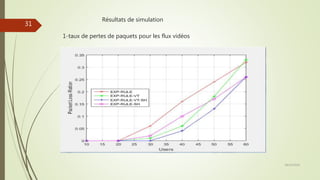

1-taux de pertes de paquets pour les flux vidéos
28/10/2016
31
Résultats de simulation

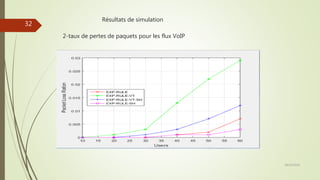

2-taux de pertes de paquets pour les flux VoIP
28/10/2016
32
Résultats de simulation

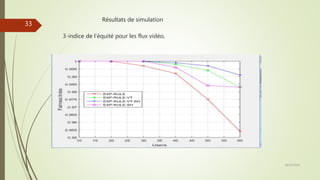

3-indice de l’équité pour les flux vidéo,
28/10/2016
33
Résultats de simulation
4-average throughput pour le flux vidéo,
28/10/2016
34
Résultats de simulation
5-l’efficacité spectrale
28/10/2016
35
Conclusion
28/10/2016
36
 Etude des algorithmes d’ordonnancement en downlink basé sur des principes mathématiques
 Evaluation des performances du système en se basant sur la théorie des jeux,
 Vue générale sur les reseaux hétérogènes,

Presentation final

  • 1.
    MEMOIRE présenté en vuede l’obtention du Diplôme de Mastère recherche Spécialité: Système de communications Présentée et soutenue par: Alioune Laba Ndiaye Allocations avancées des ressources dans les reseaux LTE femtocells Encadreur: Mr Ridha Boualllegue Laboratoire de recherche :
  • 2.
     Sommaire 1-Introduction 2-Vue généralesur la LTE et concept de femtocells 3-Aperçu sur les algorithmes d’ordonnacement en downlink 4-Proposition d’un algorithme d’ordonnancement en downlink base sur la théorie des jeux 5-Simulation et interprétation 6-Conclusion et perspectives 28/10/2016 2
  • 3.
    Introduction 28/10/2016 3  Long TermEvolution(LTE) est une technologie mobile qui présente une évolution de l’UMTS après HSDPA et HSUPA ,aussi appelé 3,9G ou super 3G  L’idée est que la 3G LTE permettra Qu’est-ce que LTE ?  Fonctionnement en mode IP • Temps de latence beaucoup plus faible • Un debit élevé jusqu’à 100 Mbps Afin d’assurer la compétitivité et les promesses non encore tenues par la 3G Pourquoi LTE ?
  • 4.
    2-Vue générale surla LTE et concept de femtocells 28/10/2016 4
  • 5.
    Evolution des reseauxmobiles 28/10/2016 5 2G 2G + 3G 3G + 4G GSM : 9,6 Kbit/s UMTS : 2 Mbit/s EDGE : 384 Kbit/s GPRS : 171 Kbit/s LTE : 150 Mbit/s HSPA+ : 42 Mbit/s HSDPA : 14,4 Mbit/s Evolution en terme de :  Capacité et couverture;  Débit;  Qualité de Service.
  • 6.
    Objectifs du LTE Débits100 Mbps/50Mb ps Latence réduite RTT 10ms Interconnexion avec les autres reseaux 3G Bande passante modulable Mobilité allant jusqu’à 500Kmh/ Efficacité spectrale ameliorée Novelle architecture simplifié du réseau 28/10/2016 6
  • 7.
    Nouvelles technologies deretransmissions radios : Changements principales  OFDMA sur la liaison descendante (DL)  SC-FDMA sur la liaison montante (UL)  MIMO Nouvelle architecture réseau:  Station de base enrichie en fonctionnalités (eNodeB)  nouveau cœur de réseau EPC (Evolved Packet Core) Nouveau architecture protocolaire  Réduction de la complexité  Suppression des canaux dédiés 28/10/2016 7
  • 8.
    Architecture du réseaulte EPC E-UTRAN  Architecture du réseau lte devient très simplifié  Le RNC de la 3G est éliminé et ses fonctionnalités son affectées à l’eNB Avantages  Distribution de la charge de traitement du RNC sur l’eNB  Réduction de la latence  Les interfaces permettent de réduire les pertes de paquets pendant l’intra E-UTRAN 28/10/2016 8
  • 9.
     Ils prennentgénéralement en charge les accès pour les téléphones de 3e génération(3G) Concept de femtocell  les cellules femto sont des points d’acces sans fil de faible puissance  Les femtocells sont des stations de bases de petites tailles  Souvent utile pour les utilisateurs indoor  Le concept femtocell vise à combiner l’acces fixe à large bande et la téléphonie cellulaire 28/10/2016 9
  • 10.
    Vue générale surle réseau HetNet 28/10/2016 10 Rayon : 2 Km Utilisateurs : 32 – 100+ Rayon : 10 - 30 m Utilisateurs : 4 – 8 Rayon : 2 Km Utilisateurs : 32 – 100+ Rayon : 100 m Utilisateurs : 8 – 32 Rayon : 5 Km Utilisateurs : 1000+
  • 11.
    Architecture de réseauLTE-Femtocell 28/10/2016 11 Macro UE Femto UE eNB eNB Broadband IP Access HeNB Broadband Access Gateway HSS HeNB-GW / Security GW MME/S-GW P-GW Operator’s IP Services E-UTRAN EPC X2 S1 SGi S1-U / S1-MME S6-a  La HeNB se connecte au EPC à travers les interfaces S1-U et S1-MME.  Pour soutenir un grand nombre de HeNBs, une passerelle (HeNB-GW) est utilisée entre les HeNBs et EPC. Uu Uu
  • 12.
    Avantages des femtocells Etendre la capacité et la couverture du réseau,  Abaisser les élevés de l’infrastructure de réseau,  Réduire la consommation de la batterie Pour l’abonné :  Assurer une meilleure couverture intérieure 28/10/2016 12 Pour l’operateur:  Diminuer la charge de la macrocell,  Réduire le rayonnement du mobile,
  • 13.
    Défis des femtocells 28/10/2016 13 Défis de Femtocell Qualitéde service Gestion de l’interférence Auto-organisation Consommation énergétique Mobilité Sécurité Le déploiement des femtocells fait face à des défis techniques de même que économique
  • 14.
    3-Aperçu sur lesalgorithmes d’ordonnacement en downlink 28/10/2016 14
  • 15.
    Algorithmes d’ordonnacement enDownlink  Algorithmes utilisés pour l’allocation des ressources radio  Amélioration des performances du système en augmentant l’efficacité spectrale et l’équité dans le réseau  Trouver un compromis entre l’efficacité et l’équité entre les utilisateurs Plusieurs famille d’algorithmes ont été définit dont certaines ont des caractéristiques communes 28/10/2016 15
  • 16.
    Les algorithmes opportunistes(1) ProportionalFair (PF)  Il permet de faire le compromis entre le taux de données et le debit pour chaque utilisateur,  Il est utilisé pour les flux Non Temps Réel(NRT)  PF alloue les ressources en tenant en compte de la nature du canal et le debit de l’utilisateur,  Le planificateur PF est représenté comme suit: 𝒂 = 𝒅𝒊 𝒕 𝒅𝒊 𝒅𝒊(𝒕) : Débit correspondant au CQI de l’utilisateur i. 𝒅𝑖:Debit maximal supporté par le RB 28/10/2016 16
  • 17.
    Les algorithmes opportunistes(2) ExponentialProportional Fairness(EXP/PF)  EXP/PF maximise le debit des systèmes en garantissant un retard borné  Il assure l’équité proportionnelle entre les utilisateurs  EXP/PF soutient les applications multimédia dans une modulation et codage adaptatif  EXP/PF choisit l’utilisateur k pour la transmission de la manière suivante: K=𝑚𝑎𝑥𝑖 𝑎 𝑖 𝑑 𝑖 𝑡 𝑑 𝑖 exp 𝑎 𝑖 𝑊𝑖 𝑡 −𝑋 1+ 𝑋 X= 1 𝑁 𝐼 𝑎𝑖 𝑊𝑖(t) 𝑊𝑖 𝑡 : 𝑑𝑒𝑙𝑎𝑖 𝑡𝑜𝑙𝑒𝑟é 𝑝𝑎𝑟 𝑙𝑒 𝑓𝑙𝑢𝑥 28/10/2016 17
  • 18.
    L’algorithme basé surle délai  Il supporte plusieurs données en temps réel  Il essaie d’équilibrer les retards paquets pondéré et utilise la reconnaissance sur l’état efficace du canal  Il choisit l’utilisateur k pour la transmission de façon suivante: K=𝑚𝑎𝑥𝑖 𝑎𝑖 𝑑 𝑖 𝑡 𝑑 𝑖 𝑊𝑖 𝑡 𝑎𝑖 =−log(𝛿𝑖)𝑇𝑖 Maximum-Largest Weighted Delay First (M-LWDF) 28/10/2016 18
  • 19.
    Etude comparative desalgorithmes 28/10/2016 19 algorithmes références Équité partielle Équité générale Condition du canal complexité Statut du buffer PF EXP/PF M-LWDF
  • 20.
    4-Proposition d’un algorithmed’ordonnancement en downlink base sur la théorie des jeux 28/10/2016 20
  • 21.
    Solution d’ordonnacement dansles reseaux LTE femtocells  Le but est d’adapté un jeu de négociation basé sur la théorie des jeux en utilisant la valeur de Shapley et les jeux de faillites,  Distribution de la bande passante entre les classes de services,  Améliorer la planification de l’allocation en liaison descendante en utilisant EXP-RULE modifié avec le mécanisme de jeton virtuel, 28/10/2016 21
  • 22.
    Présentation de notresolution utilisateurs Distributions des ressources en utilisant la théorie des jeux Allocation des ressources à base d’un ordonnanceur modifié basé sur le mécanisme des jeton virtuels P1,N1 P3,N3P2,N2 B3B2B1 1e niveau 2e niveau Classe P1 Classe P3Classe P2 28/10/2016 22
  • 23.
    Les étapes denotre algorithme Les utilisateurs sont divisés en trois(3) classes P1,P2 et P3 Classification des utilisateurs par priorité(1)  La classe P1 représente les utilisateurs femtocells  La classe P3 concerne les autres  La classe P2 représente les utilisateurs de même operateur 28/10/2016 23
  • 24.
    Les étapes denotre algorithme Distribution de la bande passante par jeux de faillite(2) 28/10/2016 24
  • 25.
    Les étapes denotre algorithme Allocation des ressources à base d’un ordonnanceur modifié base sur les jeton virtuel(3) Cette allocation se fera en deux(2) phases: 1er phase: utilisation de la valeur de Shapley pour assurer l’équité entre les différents utilisateurs, Cette valeur est définie comme suit: ∅𝑖 v = 𝑆𝜖𝑁 𝑆 −1 !(𝑛− 𝑆 )! 𝑛! (V(s) –V(S{i}) V est le gain moyen pour chaque joueur Ou: ∅𝑖 v :est la fonction du joueur i 28/10/2016 25
  • 26.
    Les étapes denotre algorithme Allocation des ressources à base d’un ordonnanceur modifié base sur les jeton virtuel(3) 1er phase: utilisation de la valeur de Shapley pour assurer l’équité entre les différents utilisateurs, Nous définissons le scenario suivant:  La bande passante par flux est donnée comme suit={242,8,4,2}  La bande passante C=c1,c2,c3=32Mbps (50RBs par TTI)  N=A,B,C les acteurs de notre scenario  Les classes suivantes : vidéo=A, VoIP=B et CBR=C Le jeux de la bande passante est modélisé comme (N;𝑣𝑐 𝑔) ou |N|=3 𝑣𝑐 𝑔 𝑆 =max{ 𝐶𝑗 − 𝐼𝜖𝑁S 𝑔𝑖, 0 } v(N)=𝐶𝑗 Notre fonction caractéristique est défini comme suit : V(1)=max{ 𝐶𝑗 −(8,4𝑘 𝐵 +2𝑘 𝐷),0} V(2)=max{ 𝐶𝑗 −(242𝑘 𝐵 +2𝑘 𝐷),0} V(3)=max{ 𝐶𝑗 −(242𝑘 𝐴 + 8,4𝑘 𝐵),0} V(1,2)=max{ 𝐶𝑗 −2𝑘 𝐶,0} V(1,3)=max{ 𝐶𝑗 −(8,4𝑘 𝐵,0} V(2,3)=max{ 𝐶𝑗 −(242𝑘 𝐴,0} V(1,2,3)= 𝐶𝑗 − 28/10/2016 26
  • 27.
    Les étapes denotre algorithme Allocation des ressources à base d’un ordonnanceur modifié base sur les jeton virtuel(3) 2er phase: allocation des ressources liées à chaque catégorie de flux 28/10/2016 27
  • 28.
    Les étapes denotre algorithme Ordonnancement des paquets niveau file d’attente On se base sur l’algorithme EXP-RULE modifié  EXP-RULE supporte des applications multimédias dans une modulation et codage adaptatif  l’utilsateur peut appartenir à un flux temps réel(RT) ou Non Temps Réel (NRT)  EXP-RULE choisit l’utilisateur j comme suit: • 𝜇𝑖(t) est le débit de données de l’utilisateur i à l’instant t • 𝑊𝑖(t) est le retard du paquet HOL • 𝜇𝑖(t): Est le debit moyenne supporté par le canal 𝑇𝑖 ∶le plus grand retard que l’utilisateur peut tolérer 𝛿𝑖 : Probabilité de retard violé 28/10/2016 28 J= 𝑚𝑎𝑥𝑖 𝛼𝑖 𝜇 𝑖(𝑡) 𝜇 𝑖 Exp ( 𝑎 𝑖 𝑊𝑖(𝑡) − 𝑎𝑊 1+ 𝑎𝑊 )
  • 29.
  • 30.
    Paramètres de simulation 2-Paramètresde simulation  Le debit 1-Les indicateurs de performances à étudier:  Le taux de perte de paquets (PLR)  Le délai de transite  l’indice de l’equité  Vidéo bitrate :242 kbps  Scheduling time(TTI) :1 ms  Radius : 1km  Slot duration :0,5ms  Bandwidth : 10 Mhz  Frame structure :FDD  Simulation duration:120 s  VoIP bitrate :8,4 kbps 28/10/2016 30
  • 31.
    Résultats de simulation 1-tauxde pertes de paquets pour les flux vidéos 28/10/2016 31
  • 32.
    Résultats de simulation 2-tauxde pertes de paquets pour les flux VoIP 28/10/2016 32
  • 33.
    Résultats de simulation 3-indicede l’équité pour les flux vidéo, 28/10/2016 33
  • 34.
    Résultats de simulation 4-averagethroughput pour le flux vidéo, 28/10/2016 34
  • 35.
  • 36.
    Conclusion 28/10/2016 36  Etude desalgorithmes d’ordonnancement en downlink basé sur des principes mathématiques  Evaluation des performances du système en se basant sur la théorie des jeux,  Vue générale sur les reseaux hétérogènes,
