1. Projet de Fin d’Études
Pour l’Obtention du Titre
Ingénieur des Systèmes, Réseaux et Télécoms
&
Master, Mesure et Traitement de l’Information
Dimensionnement et
planification d’un réseau LTE
Soutenu par: Membres du jury:
M. Ouassime AIT AHMAD M. Olivier HABERT (UPV-M)
M. Nabil MGUERAMAN M. Brahim KHADIRI (ANRT)
M. Abdellatif EL FAKIR (Sup.MTI)
M. Ahmed EL KHADIMI (Sup.MTI)
1

2. Contexte Présentation Dimensionnent Simulation du Résultats des
Conclusion
général du LTE du réseau déploiement simulations
Plan
Contexte général du projet
Présentation du système LTE
Dimensionnent du réseau LTE
Simulation du déploiement
Résultats des simulations
Conclusion
2

3. Contexte Présentation Dimensionnent Simulation du Résultats des
Conclusion
général du LTE du réseau déploiement simulations
Organisme d’accueil
ANRT
Mission
Réglementation du secteur des postes et de télécommunications
3

4. Contexte Présentation Dimensionnent Simulation du Résultats des
Conclusion
général du LTE du réseau déploiement simulations
Organigramme de l’ANRT
Direction générale
Entité
Mission de la Prospective et
Réglementation Nouvelles
Technologie
Institut National des Direction de la
Postes et Concurrence et suivi Secrétariat général Direction technique
Télécommunication des Operateurs
4

5. Contexte Présentation Dimensionnent Simulation du Résultats des
Conclusion
général du LTE du réseau déploiement simulations
Déroulement du projet
Etude technique du LTE
Familiarisation avec Atoll
Dimensionnement et
Planification
Simulations et prédictions
5

6. Contexte Présentation Dimensionnent Simulation du Résultats des
Conclusion
général du LTE du réseau déploiement simulations

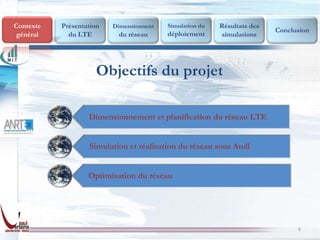

Objectifs du projet
Dimensionnement et planification du réseau LTE
Simulation et réalisation du réseau sous Atoll
Optimisation du réseau
6

7. Contexte Présentation Dimensionnent Simulation du Résultats des
Conclusion
général du LTE du réseau déploiement simulations
Introduction
Qu’est ce que LTE ?
LTE est une technologie mobile qui présente l’évolution de l’UMTS
après l’HSDPA/HSUPA, aussi appelé 3.9G ou la Super 3G
Pourquoi LTE ?
Afin d’assurer la compétitivité et les promesses non encore
tenues de la 3G
7

8. Contexte Présentation Dimensionnent Simulation du Résultats des
Conclusion
général du LTE du réseau déploiement simulations
Évolution vers la 4G
14.4 Mbps
LTE
HSDPA
HSUPA 100/50 Mbps
UMTS
5.7 Mbps
WCDMA 1.9 Mbps
EDGE
384 Kbps
GPRS 250 Kbps
9.6 Kbps
9 -170 Kbps
GSM
Temps
1998 2001 2003 2004 2006 2009 2011
8

9. Contexte Présentation Dimensionnent Simulation du Résultats des
Conclusion
général du LTE du réseau déploiement simulations
Objectifs du LTE
Débits Latence réduite
100Mbps/50Mbps
RTT de 10ms
Nouvelle architecture
simplifiée du réseau
Efficacité spectrale
améliorée
Interconnexion avec
les autres réseaux
3G
Mobilité allant
jusqu’à 500 km/h
QOS supportant Bande passante
la VoIP modulable
9

10. Contexte Présentation Dimensionnent Simulation du Résultats des
Conclusion
général du LTE du réseau déploiement simulations
Changements principales
Nouvelles technologies de retransmissions radio
 OFDMA sur la liaison descendante (DL)
 SC-FDMA sur la liaison montante (UL)
 MIMO
Nouvelle architecture réseau
Station de base enrichie en fonctionnalités (eNodeB)
Nouveau cœur réseau (Evolved Packet Core)
Nouvelle architecture protocolaire radio
Réduction de la complexité
Suppression des canaux dédiés
10

11. Contexte Présentation Dimensionnent Simulation du Résultats des
Conclusion
général du LTE du réseau déploiement simulations
Architecture du réseau
L'architecture du réseau devient très simplifiée
Deux types de nœud eNB et MME/GW
le RNC de la 3G est éliminé et ses fonctionnalité sont
désormais intégrées dans l’eNB
Avantages EPC
Distribution de la charge de traitement du RNC sur les eNBs
Réduction de la latence
E-UTRAN
Les interfaces X2 permettent de limiter les pertes
de paquets pendant intra E-UTRAN
11

12. Contexte Présentation Dimensionnent Simulation du Résultats des
Conclusion
général du LTE du réseau déploiement simulations
Les différents canaux
Canaux Physiques
Transportent les données utilisateur et les
messages de contrôle
Canaux de Transport
Canaux de Transport: qui fournissent le
transfert des informations au Medium Access
Control (MAC) et aux couches supérieures
Canaux Logiques
Fournissent des services au niveau de la couche MAC
Medium Access Control vers les couches supérieures au
sein de la structure des protocoles du LTE
12

13. Contexte Présentation Dimensionnent Simulation du Résultats des
Conclusion
général du LTE du réseau déploiement simulations
Processus de dimensionnement
Bilan de liaison 1-i
CmpstBruit .SINRrequis
MAPL(DL)=155.43 dBm
MAPL(UL)=214 dBm Pertes maximales du chemin
Estimation de la ZoneDéploiement
couverture ZoneCellule
Nombre de sites à déployer (se basant sur 6 Sites Tri-Sectoriels
la couverture)
TauxDonnéesGlobal
CapacitéSite
Évaluation de la
capacité
Nombre de sites à déployer (se basant sur
8 Sites Tri-Sectoriels
la couverture & la capacité)
13

14. Contexte Présentation Dimensionnent Simulation du Résultats des
Conclusion
général du LTE du réseau déploiement simulations
Scenario de travail
Zones géographiques:
Rabat & Salé
Bande de Fréquence Hauteur d’antenne : 32 m
2.62 GHz - 2.64 GHz
Atoll
Gain d’antenne: 14.5 dbi Système MIMO : 2Tx * 2 Rx
Modèle de propagation
Rayon de calcul : 15000 m
Akumura-HATA
14

15. Contexte Présentation Dimensionnent Simulation du Résultats des
déploiement
Conclusion
général du LTE du réseau simulations
Zone géographique
Calage de la carte
Importation de la carte
du Maroc sous Atoll
Configuration de la
projection
15

16. Contexte Présentation Dimensionnent Simulation du Résultats des
déploiement
Conclusion
général du LTE du réseau simulations

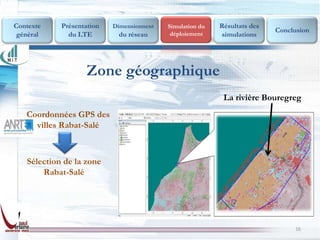

Zone géographique
La rivière Bouregreg
Coordonnées GPS des
villes Rabat-Salé
Sélection de la zone
Rabat-Salé
16

17. Contexte Présentation Dimensionnent Simulation du Résultats des
déploiement
Conclusion
général du LTE du réseau simulations
Implémentation des sites
Choix de l’emplacement
des sites
Configuration des
antennes
17

18. Contexte Présentation Dimensionnent Simulation du Résultats des
déploiement
Conclusion
général du LTE du réseau simulations

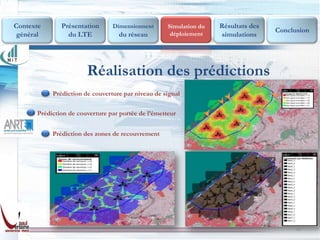

Réalisation des prédictions
Prédiction de couverture par niveau de signal
Prédiction de couverture par portée de l’émetteur
Prédiction des zones de recouvrement
18

19. Contexte Présentation Dimensionnent Simulation du Résultats des
déploiement
Conclusion
général du LTE du réseau simulations
Prédictions après ajustement
Élimination des zones couvertes
par 4 serveurs
Ajustement des zones non
couvertes
Élimination de quelque antennes
presque inutiles
19

20. Contexte Présentation Dimensionnent Simulation du Résultats des
déploiement simulations
Conclusion
général du LTE du réseau
Réalisation des prédictions
Comme on a évité les interférences inter-émetteurs ça nous a permit de
contourner à grande échèle le mécanisme du handover
Les points de la ville reçoivent un niveau de signal suffisant pour une
bonne réception
%
84% %
38,9%
84 38,9
80 36,7
76 34,6
72 32,4
68 30,2
64
60 28,1
56
52
25,9
23,8 -91dBm 22,1%
48 21,6
44 19,4
40
36
17,3
15,1 -85dBm 16,1%
32
28 13 -85 dBm 11,8%
24
20
14% 10,8
8,6
-80dBm 9,6%
16
12 1% 6,5
4,3
-80 dBm -75dBm -70dBm
8
4 2,2 -75 dBm -70 dBm -65 dBm
0 0
-91
-90
-89
-88
-87
-86
-85
-84
-83
-82
-81
-80
-79
-78
-77
-76
-75
-74
-73
-72
-71
-70
-69
-68
-67
-66
1
2
3
4
Nombre d'antenne
1 2 3 4 Number of Servers
(Serveurs) Niveau de Best Signal Levelsignal
qualité du (dBm)
20

21. Contexte Présentation Dimensionnent Simulation du Résultats des
Conclusion
général du LTE du réseau déploiement simulations
Conclusion
Objectifs atteints
Familiarisation avec le logiciel Atoll, un outil puissant pour la simulation des
réseaux cellulaires
Déploiement de la nouvelle technologie LTE, dans les deux villes Rabat-Salé.
Ce projet nous a donc permis de mettre en pratique nos connaissances
acquises lors de notre formation en Ingénierie des Télécoms et du Master
MTI, ainsi, nous avons pu nous familiariser avec l’outil Atoll et les différentes
phases qui précédent le dimensionnement et la planification des réseaux
cellulaires.
21

22. Contexte Présentation Dimensionnent Simulation du Résultats des
Conclusion
général du LTE du réseau déploiement simulations
Conclusion
Perspectives
Dernièrement la nouvelle technologie LTE Advenced ou la vrai 4G, a été
déployée par un operateur japonais. Cette release offre des débits allants
jusqu’à 1Gbps.
Nous pouvons ajuster notre étude afin de migrer vers ce système, et
simuler son déploiement sous atoll.
Mais la question qui se pose est la suivante : Est ce que la LTE Advenced
peut être adoptée par les operateurs, alors que son ‘’ancêtre‘’ la LTE à
peine standardisée et n’a presque même pas vu le jour ?
22
