1. CCNP ROUTE
Implementation de Routage IP
Mohamed DYABI
Les fonctionnalités avancées de l’EIGRP

2. Bonjour
Instructeur : MOHAMED DYABI
Email : mohamed.dyabi@gmail.com
FB : facebook.com/med.dyabi
 Instructeur Cisco
• Certifié CISCO (CISCO ID CSCO12578708)
• Certifié MCT (MC ID 7343319)
• Expert Microsoft 2003,2008,2012 Server
• Certifié VCP DATACENTER ,VCA Cloud ,DATACENTER ,Workforce Mobility
…..

3. Les fonctionnalités
avancées de l’EIGRP

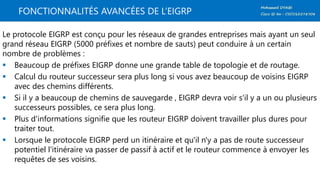

4. FONCTIONNALITÉS AVANCÉES DE L’EIGRP
Le protocole EIGRP est conçu pour les réseaux de grandes entreprises mais ayant un seul
grand réseau EIGRP (5000 préfixes et nombre de sauts) peut conduire à un certain
nombre de problèmes :
 Beaucoup de préfixes EIGRP donne une grande table de topologie et de routage.
 Calcul du routeur successeur sera plus long si vous avez beaucoup de voisins EIGRP
avec des chemins différents.
 Si il y a beaucoup de chemins de sauvegarde , EIGRP devra voir s'il y a un ou plusieurs
successeurs possibles, ce sera plus long.
 Plus d'informations signifie que les routeur EIGRP doivent travailler plus dures pour
traiter tout.
 Lorsque le protocole EIGRP perd un itinéraire et qu'il n'y a pas de route successeur
potentiel l'itinéraire va passer de passif à actif et le routeur commence à envoyer les
requêtes de ses voisins.

5. FONCTIONNALITÉS AVANCÉES DE L’EIGRP

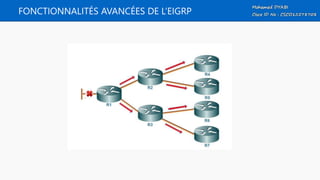

6. FONCTIONNALITÉS AVANCÉES DE L’EIGRP

7. FONCTIONNALITÉS AVANCÉES DE L’EIGRP

8. FONCTIONNALITÉS AVANCÉES DE L’EIGRP

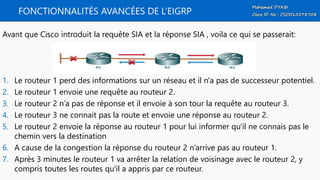

9. FONCTIONNALITÉS AVANCÉES DE L’EIGRP
Avant que Cisco introduit la requête SIA et la réponse SIA , voila ce qui se passerait:
1. Le routeur 1 perd des informations sur un réseau et il n'a pas de successeur potentiel.
2. Le routeur 1 envoie une requête au routeur 2.
3. Le routeur 2 n’a pas de réponse et il envoie à son tour la requête au routeur 3.
4. Le routeur 3 ne connait pas la route et envoie une réponse au routeur 2.
5. Le routeur 2 envoie la réponse au routeur 1 pour lui informer qu'il ne connais pas le
chemin vers la destination
6. A cause de la congestion la réponse du routeur 2 n’arrive pas au routeur 1.
7. Après 3 minutes le routeur 1 va arrêter la relation de voisinage avec le routeur 2, y
compris toutes les routes qu'il a appris par ce routeur.

10. FONCTIONNALITÉS AVANCÉES DE L’EIGRP

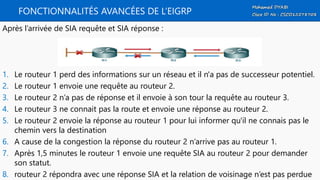

Après l’arrivée de SIA requête et SIA réponse :
1. Le routeur 1 perd des informations sur un réseau et il n'a pas de successeur potentiel.
2. Le routeur 1 envoie une requête au routeur 2.
3. Le routeur 2 n’a pas de réponse et il envoie à son tour la requête au routeur 3.
4. Le routeur 3 ne connait pas la route et envoie une réponse au routeur 2.
5. Le routeur 2 envoie la réponse au routeur 1 pour lui informer qu'il ne connais pas le
chemin vers la destination
6. A cause de la congestion la réponse du routeur 2 n’arrive pas au routeur 1.
7. Après 1,5 minutes le routeur 1 envoie une requête SIA au routeur 2 pour demander
son statut.
8. routeur 2 répondra avec une réponse SIA et la relation de voisinage n’est pas perdue

11. FONCTIONNALITÉS AVANCÉES DE L’EIGRP

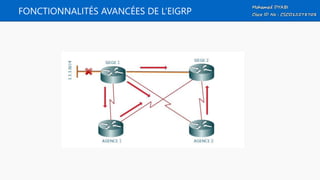

12. FONCTIONNALITÉS AVANCÉES DE L’EIGRP

13. FONCTIONNALITÉS AVANCÉES DE L’EIGRP

14. FONCTIONNALITÉS AVANCÉES DE L’EIGRP

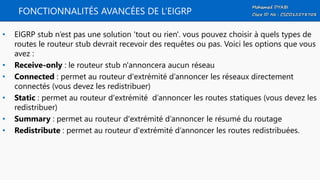

• EIGRP stub n’est pas une solution 'tout ou rien'. vous pouvez choisir à quels types de
routes le routeur stub devrait recevoir des requêtes ou pas. Voici les options que vous
avez :
• Receive-only : le routeur stub n'annoncera aucun réseau
• Connected : permet au routeur d'extrémité d’annoncer les réseaux directement
connectés (vous devez les redistribuer)
• Static : permet au routeur d'extrémité d’annoncer les routes statiques (vous devez les
redistribuer)
• Summary : permet au routeur d'extrémité d’annoncer le résumé du routage
• Redistribute : permet au routeur d'extrémité d’annoncer les routes redistribuées.
