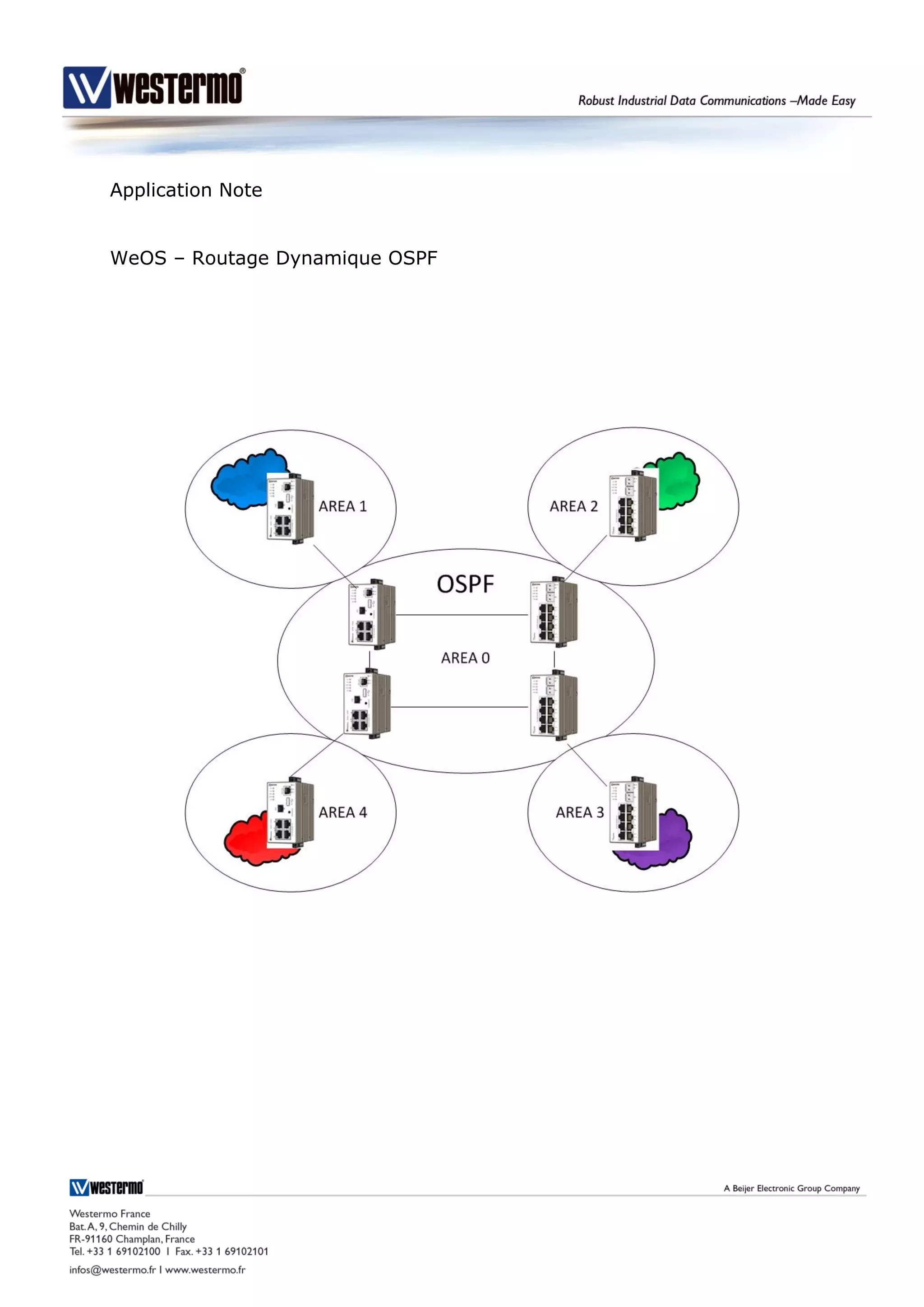

WeOS – Routage Dynamique OSPF

2. Table des matières

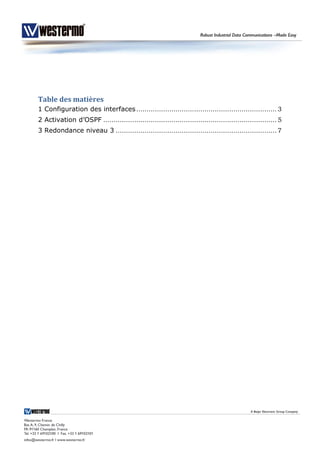

1 Configuration des interfaces.................................................................... 3
2 Activation d’OSPF .................................................................................... 5
3 Redondance niveau 3 .............................................................................. 7

3. Cette fiche applicative présente la configuration du routage dynamique
avec le protocole OSPF. Vous devez avoir auparavant lu la fiche « Création
de réseaux et des réseaux virtuels VLAN ».
OSPF est un protocole de routage dît à « états de liens » (link state). Cela
signifie qu’il prend en compte à la fois les performances du lien (bande
passante ) et les réseaux accessibles par ce lien. Ici le terme de lien est
identique à celle d’interface.

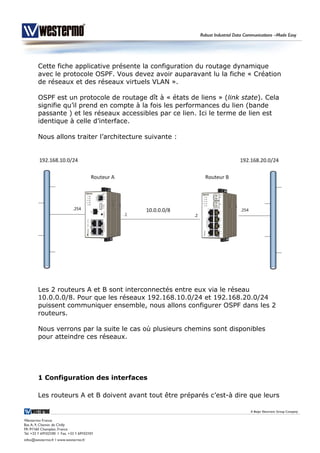

Nous allons traiter l’architecture suivante :
Les 2 routeurs A et B sont interconnectés entre eux via le réseau
10.0.0.0/8. Pour que les réseaux 192.168.10.0/24 et 192.168.20.0/24
puissent communiquer ensemble, nous allons configurer OSPF dans les 2
routeurs.
Nous verrons par la suite le cas où plusieurs chemins sont disponibles
pour atteindre ces réseaux.
1 Configuration des interfaces
Les routeurs A et B doivent avant tout être préparés c’est-à dire que leurs

4. interfaces doivent être correctement configurées avec une adresse IP et
un masque pour identifier les réseaux directement connectés.
Remarque : Vous trouverez tous les détails de la configuration dans la
fiche citée dans l’introduction.

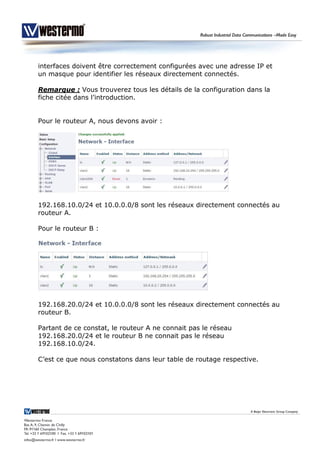

Pour le routeur A, nous devons avoir :
192.168.10.0/24 et 10.0.0.0/8 sont les réseaux directement connectés au
routeur A.
Pour le routeur B :
192.168.20.0/24 et 10.0.0.0/8 sont les réseaux directement connectés au
routeur B.
Partant de ce constat, le routeur A ne connait pas le réseau
192.168.20.0/24 et le routeur B ne connait pas le réseau
192.168.10.0/24.
C’est ce que nous constatons dans leur table de routage respective.

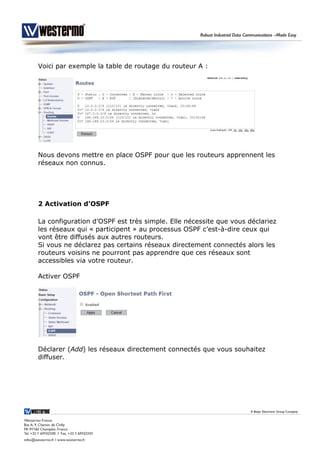

5. Voici par exemple la table de routage du routeur A :
Nous devons mettre en place OSPF pour que les routeurs apprennent les
réseaux non connus.
2 Activation d’OSPF
La configuration d’OSPF est très simple. Elle nécessite que vous déclariez
les réseaux qui « participent » au processus OSPF c’est-à-dire ceux qui
vont être diffusés aux autres routeurs.
Si vous ne déclarez pas certains réseaux directement connectés alors les
routeurs voisins ne pourront pas apprendre que ces réseaux sont
accessibles via votre routeur.
Activer OSPF
Déclarer (Add) les réseaux directement connectés que vous souhaitez
diffuser.

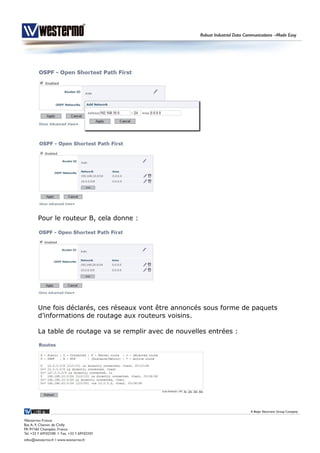

6. Pour le routeur B, cela donne :
Une fois déclarés, ces réseaux vont être annoncés sous forme de paquets
d’informations de routage aux routeurs voisins.
La table de routage va se remplir avec de nouvelles entrées :

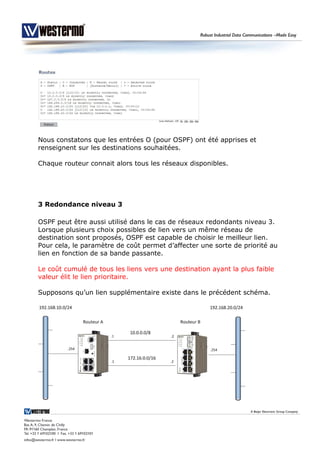

7. Nous constatons que les entrées O (pour OSPF) ont été apprises et
renseignent sur les destinations souhaitées.
Chaque routeur connait alors tous les réseaux disponibles.
3 Redondance niveau 3
OSPF peut être aussi utilisé dans le cas de réseaux redondants niveau 3.
Lorsque plusieurs choix possibles de lien vers un même réseau de
destination sont proposés, OSPF est capable de choisir le meilleur lien.
Pour cela, le paramètre de coût permet d’affecter une sorte de priorité au
lien en fonction de sa bande passante.
Le coût cumulé de tous les liens vers une destination ayant la plus faible
valeur élit le lien prioritaire.
Supposons qu’un lien supplémentaire existe dans le précédent schéma.

8. Le lien correspondant au réseau 172.16.0.0/16 est une alternative au
premier lien.
En reprenant les étapes précédantes (configuration des interfaces et
déclaration du réseau 172.16.0.0/16 dans OSPF), nous obtenons la table
de routage suivante :
 Sur le routeur A
 Sur le routeur B
Nous voyons que pour chaque destination 2 chemins sont possibles. OSPF
choisit le chemin en fonction de son coût et de sa disponibilité.
Dans le cas où le coût est égal pour les 2 chemins, il est conseillé de le
modifier pour bien privilégier un itinéraire par rapport à l’autre.
Pour donner une valeur différente de coût, cliquer sur Show Advanced
View dans la configuration OSPF.

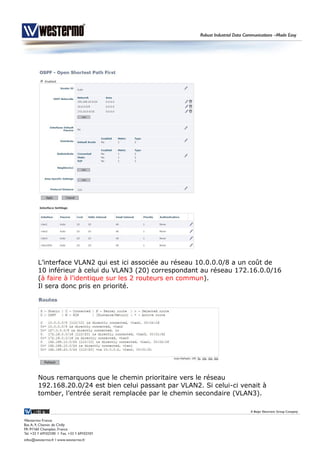

9. L’interface VLAN2 qui est ici associée au réseau 10.0.0.0/8 a un coût de
10 inférieur à celui du VLAN3 (20) correspondant au réseau 172.16.0.0/16
(à faire à l’identique sur les 2 routeurs en commun).
Il sera donc pris en priorité.
Nous remarquons que le chemin prioritaire vers le réseau
192.168.20.0/24 est bien celui passant par VLAN2. Si celui-ci venait à
tomber, l’entrée serait remplacée par le chemin secondaire (VLAN3).
