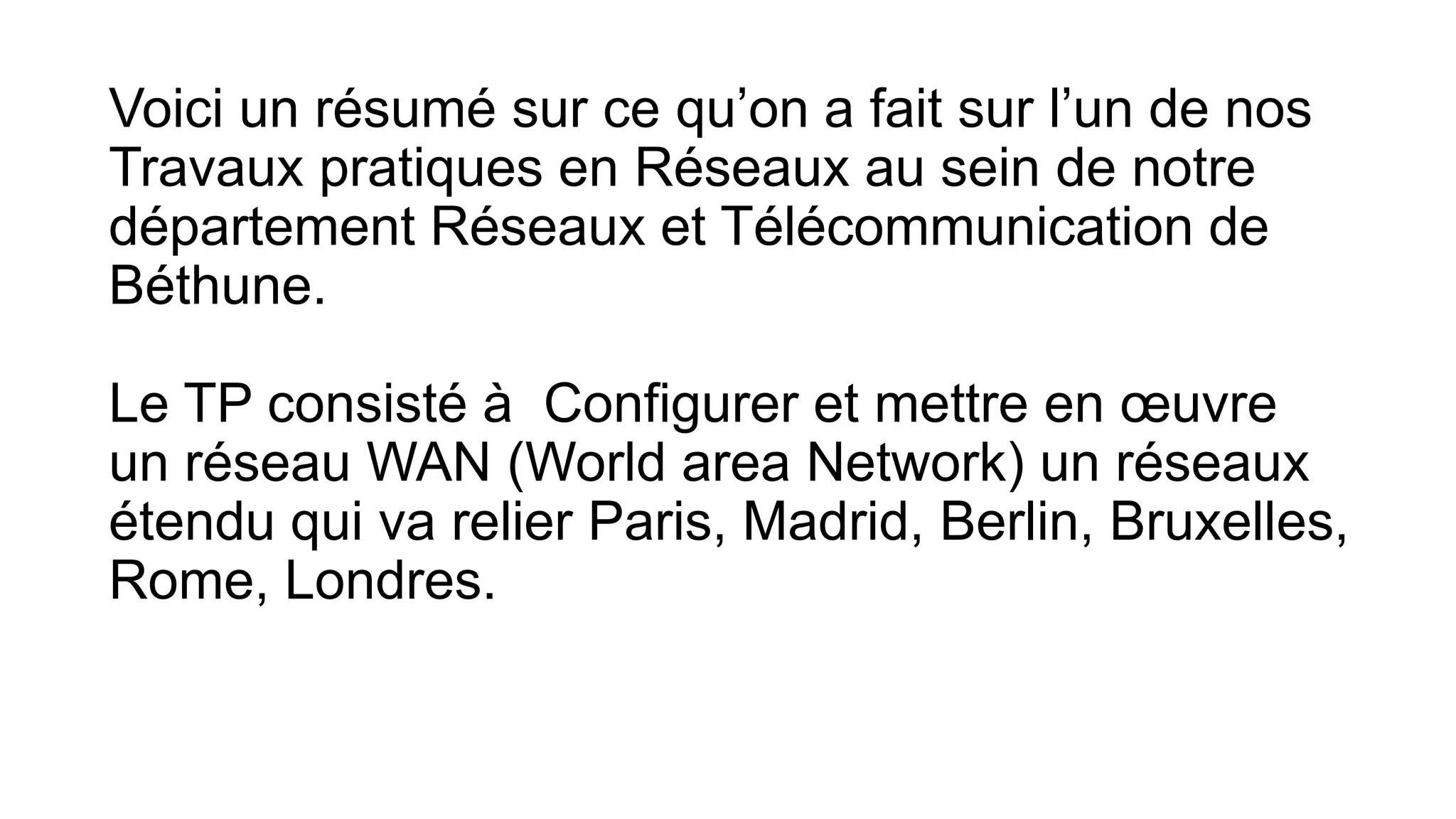

Voici un résumé sur ce qu’on a fait sur l’un de nos
Travaux pratiques en Réseaux au sein de notre
département Réseaux et Télécommunication de
Béthune.

Le TP consisté à Configurer et mettre en œuvre
un réseau WAN (World area Network) un réseaux
étendu qui va relier Paris, Madrid, Berlin, Bruxelles,
Rome, Londres.
Schéma récapitulatif
On a divisé notre travail en deux partie, la première

partie consisté une simulation sous Paquet Tracer
et la deuxième partie consisté à mettre en œuvre le

plan avec des vrais routeurs CISCO et
configuration chacun d’eux.
Première partie:
Dans cette partie on a travaillé sous Packet Tracer pour des simulations.

• Configuration des routeurs
• Câblages
• Définition du protocole RIP V2

• Configuration des clients
Première partie:

Attribution d’une adresse IP au routeur Cisco
Sur l’interface serial 0/1/1

Interface d’un routeur Cisco
Première partie:
Pour tester le bon fonctionnement

on a vérifié les tables de routages de
chaque routeur.
La table de routage contient :
• les adresses du routeur lui-même
• les adresses des sous-réseaux
auxquels le routeur est directement
connecté
• les routes statiques
Table du routage de routeur Madrid
Deuxième partie:
Dans cette partie on a mit en place des vrais routeurs
Cisco, câblé les machines avec du câble RJ45, puis
configuré chacun d’eux et au final on a fait des testes
pour vérifié le bon fonctionnement.
Deuxième partie:

Routeurs

Armoire de brassage
Deuxième partie:

Routeurs et Commutateurs

Armoire de brassage
Deuxième partie:

Routeurs et Commutateurs

Armoire de brassage
Deuxième partie:
Afin de relier les routeurs entre eux, on a utilisé les
câbles CISCO Smart Serial V35 MT

Liaison des routeurs

Armoire de brassage
Deuxième partie:
Sortie Giga Ethernet

Sortie Console

Interface routeur

Pour configurer le routeur on a utilisé la sortie console qui relier à un PC
Pour connecter les clients on a utilisé la sortie Giga Ethernet qui est
connecter au commutateur
Conclusion
Après avoir testé notre réseau, on a vu que tout

fonctionne sans erreurs, les machines peuvent
communiquer entre elles, au final c’était un TP

passionnant et vivement pour les prochains TP à venir.
