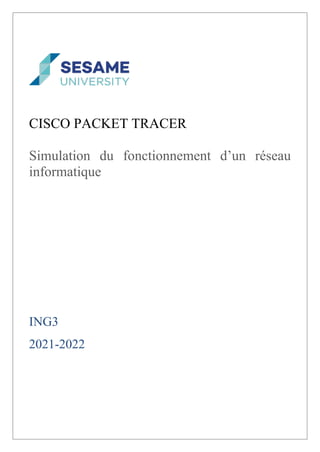

CISCO PACKET TRACER
Simulation du fonctionnement d’un réseau
informatique
ING3
2021-2022
Table des matières
I. Objectifs du TP : ..............................................................................................................................................3
II. Premier pas : ..................................................................................................................................................4
1. Création d’un Réseau P2P ..........................................................................................................................4
2. Création d’un réseau en étoile : .................................................................................................................6
1. Affectation des adresses IP au PC :.........................................................................................................6
2. Vérification de la communication :.........................................................................................................6
a. Test de la communication entre PC0 et PC 1 :........................................................................................6
b. Test de la communication entre n’importe que PC et le PC 3 : ..............................................................6
II. Utilisation de concentrateur (hubs) et commutateurs (switch) : ...................................................................7
1. La connectique : .........................................................................................................................................7
2. Attribution des adresses IP aux stations :...................................................................................................7
3. Trajet de l’information entre le PC 1 et PC 2 en mode simulation :............................................................8
III. Utilisation d’un point d’accès Wifi :...............................................................................................................9
1. La connectique : .........................................................................................................................................9
2. Configuration des 2 postes et le point d’accès Wifi :................................................................................10
I. Objectifs du TP :
- Choisir le matériel pour construire un réseau Peer to Peer
- Comprendre l’adressage IP
- Paramétrer des hôtes sur un même réseau pour qu’ils puissent communiquer entre eux
- Comprendre le fonctionnement d’un concentrateur (hub)
- Comprendre le fonctionnement d’un commutateur (switch)
- Comprendre le fonctionnement d’un routeur
- Notion de passerelle (gateway)
- Configurer des réseaux différents pour qu’ils puissent communiquer entre eux
- Simuler un réseau sans fil (WiFi)
Vous rédigerez un compte-rendu numérique
Pensez aux captures d’écran pour imager votre compte-rendu
Sauvegardez votre travail régulièrement !
Des modifications peuvent exister selon la version du logiciel utilisée
II. Premier pas :
1. Création d’un Réseau P2P
Un réseau Peer-to-Peer permet de mettre en relation deux ordinateurs clients afin de partager
directement leurs fichiers (son, image, données, logiciels) sans passer par un serveur central. Le
matériel nécessaire est donc minimal.
Le réseau Peer-to-Peer est le réseau qui nécessite le minimum de matériel, il faut simplement utiliser:
- deux postes informatiques équipées de deux cartes réseau Ethernet
- un câble à paires torsadées croisé (avec connecteur RJ45)
1. Construire le réseau avec postes « Generic », puis renommez les postes comme ci-dessous:
Maintenant, il faut relier par un câble nos deux postes : sélectionnez en bas à gauche la rubrique «
connexions » puis choisissez un « câble droit », cliquez sur l’un et l’autre poste pour mettre le câble
(choisir FastEthernet), vous devez obtenir le résultat suivant :
La couleur rouge (aux extrémités du câble) indique qu’il y a un problème dans l’installation de votre
réseau. Il s’agit ici du fait qu’un câble réseau droit a été utilisé. Pour relier des postes directement
entre eux, il faut utiliser un câble croisé.
Modifiez votre réseau : effacer le câble droit (utilisez la touche « suppr ») et remplacez-le par un
câble croisé.
La couleur verte indique que la configuration matérielle est correcte et que les postes ont maintenant la
possibilité de communiquer entre eux. En choisissant une connexion automatique le logiciel choisi
automatiquement le câble adéquat (si les connecteurs sont présents sur l’unité).
2. Vous allez maintenant faire communiquer les deux postes d’un réseau P2P entre eux.
Lorsqu’un poste envoi des données à un matériel connecté au réseau, on dit qu’il émet une trame.
Une trame désigne un bloc d’informations qui circule sur un support « PDU » (Protocol Data Unit)
ou « unité de données de protocole ».
Cliquez sur l’icône « Add simple PDU » (à droite de l’écran), cliquez ensuite dans l’ordre sur le
poste émetteur de l’information (Poste1 par exemple) puis sur le poste destinataire (Poste2 par
exemple).
Quel message vous obtenez ? Expliquer
3. Configurer les deux postes par les adresses suivantes :
o Poste 1 : 192.168.0.1/24
o Poste 2 : 192.168.0.2/24
4. Tester la communication en ligne de commande avec un ping entre Poste 1 et Poste 2.
5. En mode temps réel (Realtime), tester la communication en envoyant un PDU (Packet Data
Unit) équivalent à un ping en cliquant sur l’enveloppe puis en cliquant sur l’émetteur (PC0)
puis sur le destinataire (PC1).
6. En mode Simulation (bouton situé en bas de l’écran), sélectionner un PDU (Packet Data
Unit) puis placer l’enveloppe sur PC0 (émetteur) puis sur PC1 (destinataire).
Cliquer sur « Capture/Faire suivre » puis visualiser les échanges de paquets.
A partir de la visualisation des trames (clic sur le carré de couleur) en lien avec le modèle OSI,
compléter le tableau suivant en précisant les adresses IP et les adresses MAC. Puis le tableau
suivant montrant le sens de transfert, le protocole utilisé et les différentes couches utilisées.
Emetteur Destinataire Adresse IP
Emetteur
Adresse IP
Destinataire
Adresse MAC
Emetteur
Adresse MAC
Destinataire
PC0 PC1
Emetteur Destinataire Sens de Transfert Protocole Utilisé Couches Utilisées
dans le modèle
OSI
PC0
7. Dans quelle couche réseau du modèle OSI retrouve t’on les adresses IP des postes ?
8. Dans quelle couche réseau du modèle OSI retrouve t’on les adresses MAC des postes ?
2. Création d’un réseau en étoile :
Réaliser la configuration suivante du réseau en utilisant 4 PC, un Switch et des liaisons Fast Ethernet.
1. Affectation des adresses IP au PC :
Après avoir connecté les PC au commutateur, affecter des adresses IP statiques aux PC comme suit :
2. Vérification de la communication :
Pour vérifier les communications entre les postes, il faut aller dans les paramètres de Bureau puis
cliquez sur « Command Prompt ».
a. Test de la communication entre PC0 et PC 1 :
Tester la communication entre PC0 et PC1 en utilisant la commande ping 192.168.0.5 qui est
l’adresse IP du poste 1 (Cette méthode est équivalente au mode « PDU » utilisé dans la section 1).
Interpréter les résultats de ce test.
b. Test de la communication entre n’importe que PC et le PC 3 :
Tester la communication entre les différents postes selon le tableau suivant :
Communication entre
les postes
Commande à passer Depuis le
poste
Résultats de la
commande
PC0 PC1
PC0 PC2
PC0 PC3
PC1 PC2
PC1 PC3
PC2 PC3
Interpréter les résultats des tests.
II. Utilisation de concentrateur (hubs) et commutateurs (switch) :
1. La connectique :
Réaliser le schéma suivant sur Cisco Packet Tracer sachant que pour relier le commutateur et le
concentrateur, nous allons utiliser un câble croisé « Copper Straight-Through ».
2. Attribution des adresses IP aux stations :
Attribuer des adresses IP statiques aux stations dans le réseau 192.168.3.0 /24
Tableau des adresses IP :
Poste Adresse IP Masque
PC 0 192.168.3.1 255.255.255.0
PC 1 192.168.3.2 255.255.255.0
PC 2 192.168.3.3 255.255.255.0
PC 3 192.168.3.4 255.255.255.0
PC 4 192.168.3.5 255.255.255.0
PC 5 192.168.3.6 255.255.255.0
3. Trajet de l’information entre le PC 1 et PC 2 en mode simulation :
Environnement :
Adresse IP du PC 1 : 192.168.3.2 /24
Adresse IP du PC 2 : 192.168.3.3 /24
Pour vérifier le trajet de l’information entre le PC 1 et PC 2 en mode simulation, il faut cliquer sur
l’icône simulation qui se situe en bas à droite de l’interface Cisco Packet Tracer comme illustre
l’image suivante :
Il existe 2 méthodes pour l’envoi de l’information entre 2 matériels mais le trajet de l’information
sera le même quel que soit la méthode utilisée.
La première méthode est un ajout simple : cliquer sur l’icône message qui se trouve à droite de
l’interface de Cisco Packet Tracer comme illustre l’image suivante puis placer sur les 2 équipements
sur lesquels on veut passer l’information.
La deuxième méthode est le ping entre les 2 équipements.
Après avoir choisi la méthode, lancer la simulation comme illustré ci-dessous :
Décrire le déroulement de la communication.
Déduire les principales différences entre le commutateur (Switch) et le concentrateur (Hub).
III. Utilisation d’un point d’accès Wifi :
1. La connectique :
Réaliser le schéma suivant sur Cisco Packet Tracer en ajoutant un point d’accès wifi et un PC
portable.

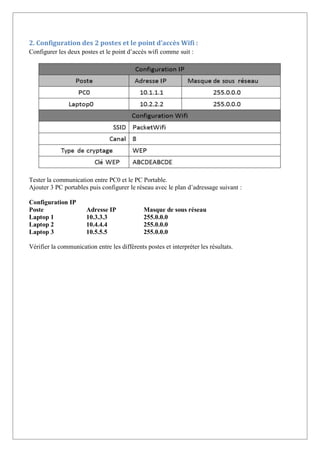

2. Configuration des 2 postes et le point d’accès Wifi :
Configurer les deux postes et le point d’accès wifi comme suit :
Tester la communication entre PC0 et le PC Portable.
Ajouter 3 PC portables puis configurer le réseau avec le plan d’adressage suivant :
Configuration IP
Poste Adresse IP Masque de sous réseau
Laptop 1 10.3.3.3 255.0.0.0
Laptop 2 10.4.4.4 255.0.0.0
Laptop 3 10.5.5.5 255.0.0.0
Vérifier la communication entre les différents postes et interpréter les résultats.
