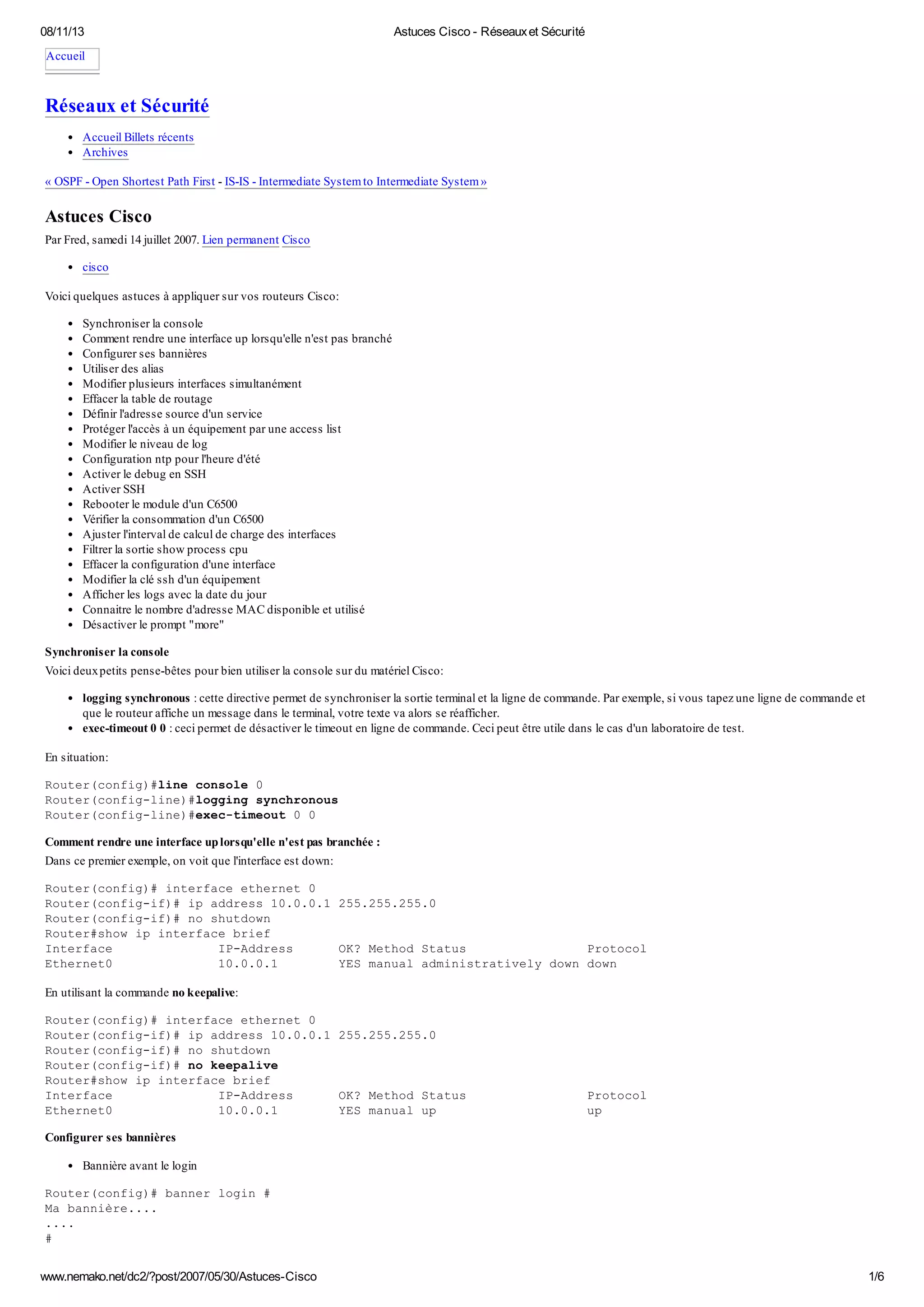

1. 08/11/13 Astuces Cisco - Réseauxet Sécurité
www.nemako.net/dc2/?post/2007/05/30/Astuces-Cisco 1/6
Accueil
Réseaux et Sécurité
Accueil Billets récents
Archives
« OSPF - Open Shortest Path First - IS-IS - Intermediate Systemto Intermediate System»
Astuces Cisco
Par Fred, samedi 14 juillet 2007. Lien permanent Cisco
cisco
Voici quelques astuces à appliquer sur vos routeurs Cisco:
Synchroniser la console
Comment rendre une interface up lorsqu'elle n'est pas branché
Configurer ses bannières
Utiliser des alias
Modifier plusieurs interfaces simultanément
Effacer la table de routage
Définir l'adresse source d'un service
Protéger l'accès à un équipement par une access list
Modifier le niveau de log
Configuration ntp pour l'heure d'été
Activer le debug en SSH
Activer SSH
Rebooter le module d'un C6500
Vérifier la consommation d'un C6500
Ajuster l'interval de calcul de charge des interfaces
Filtrer la sortie show process cpu
Effacer la configuration d'une interface
Modifier la clé ssh d'un équipement
Afficher les logs avec la date du jour
Connaitre le nombre d'adresse MAC disponible et utilisé
Désactiver le prompt "more"
Synchroniser la console
Voici deuxpetits pense-bêtes pour bien utiliser la console sur du matériel Cisco:
logging synchronous : cette directive permet de synchroniser la sortie terminal et la ligne de commande. Par exemple, si vous tapez une ligne de commande et
que le routeur affiche un message dans le terminal, votre texte va alors se réafficher.
exec-timeout 0 0 : ceci permet de désactiver le timeout en ligne de commande. Ceci peut être utile dans le cas d'un laboratoire de test.
En situation:
Router(config)#line console 0
Router(config-line)#logging synchronous
Router(config-line)#exec-timeout 0 0
Comment rendre une interface uplorsqu'elle n'est pas branchée :
Dans ce premier exemple, on voit que l'interface est down:
Router(config)# interface ethernet 0
Router(config-if)# ip address 10.0.0.1 255.255.255.0
Router(config-if)# no shutdown
Router#show ip interface brief
Interface IP-Address OK? Method Status Protocol
Ethernet0 10.0.0.1 YES manual administratively down down
En utilisant la commande no keepalive:
Router(config)# interface ethernet 0
Router(config-if)# ip address 10.0.0.1 255.255.255.0
Router(config-if)# no shutdown
Router(config-if)# no keepalive
Router#show ip interface brief
Interface IP-Address OK? Method Status Protocol
Ethernet0 10.0.0.1 YES manual up up
Configurer ses bannières
Bannière avant le login
Router(config)# banner login #
Ma bannière....
....
#

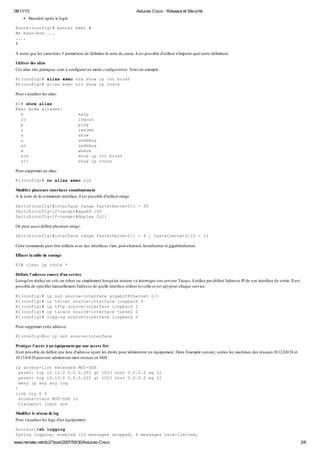

2. 08/11/13 Astuces Cisco - Réseauxet Sécurité
www.nemako.net/dc2/?post/2007/05/30/Astuces-Cisco 2/6
Bannière après le login
Router(config)# banner exec #
Ma bannière....
....
#
A noter que les caractères # permettent de délimiter la zone de saisie, il est possible d'utiliser n'importe quel autre délimiteur.
Utiliser des alias
Ces alias très pratiques sont à configurer en mode configuration. Voici un exemple:
R1(config)# alias exec sib show ip int brief
R1(config)# alias exec sir show ip route
Pour visualiser les alias:
R1# show alias
Exec mode aliases:
h help
lo logout
p ping
r resume
s show
u undebug
un undebug
w where
sib show ip int brief
sir show ip route
Pour supprimer un alias:
R1(config)# no alias exec sib
Modifier plusieurs interfaces simultanément
A la suite de la commande interface, il est possible d'utiliser range.
Switch(config)#interface range fastethernet0/1 - 20
Switch(config-if-range)#speed 100
Switch(config-if-range)#duplex full
On peut aussi définir plusieurs range:
Switch(config)#interface range fastethernet0/1 - 4 , fastethernet0/10 - 15
Cette commande peut être utilisée avec des interfaces vlan, port-channel, fastethernet et gigabitethernet.
Effacer la table de routage
R1# clear ip route *
Définir l'adresse source d'un service
Lorsqu'on réalise un ssh, un telnet ou simplement lorsqu'un routeur va interroger son serveur Tacacs, il utilise par défaut l'adresse IP de son interface de sortie. Il est
possible de spécifier manuellement l'adresse de quelle interface utiliser (si celle-ci est up) pour chaque service:
R1(config)# ip ssh source-interface gigabitEthernet 0/1
R1(config)# ip telnet source-interface loopback 0
R1(config)# ip tftp source-interface loopback 2
R1(config)# ip tacacs source-interface tunnel 0
R1(config)# logging source-interface loopback 0
Pour supprimer cette adresse:
R1(config)#no ip ssh source-interface
Protéger l'accès à un équipement par une access list
Il est possible de définir une liste d'adresse ayant les droits pour administrer un équipement. Dans l'exemple suivant, seules les machines des réseaux10.12.0.0/24 et
10.13.0.0/24 peuvent administrer mon routeur en SSH.
ip access-list extended MGT-SSH
permit tcp 10.12.0 0.0.0.255 gt 1023 host 0.0.0.0 eq 22
permit tcp 10.13.0 0.0.0.255 gt 1023 host 0.0.0.0 eq 22
deny ip any any log
!
line vty 0 4
access-class MGT-SSH in
transport input ssh
Modifier le niveau de log
Pour visualiser les logs d'un équipement:
Routeur1#sh logging
Syslog logging: enabled (12 messages dropped, 6 messages rate-limited,

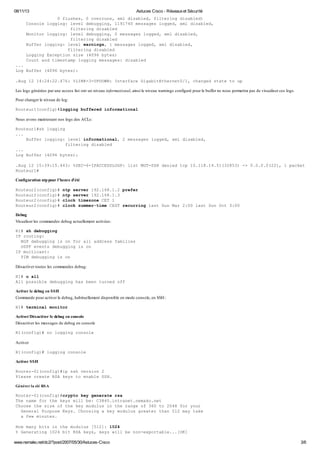

3. 08/11/13 Astuces Cisco - Réseauxet Sécurité
www.nemako.net/dc2/?post/2007/05/30/Astuces-Cisco 3/6
0 flushes, 0 overruns, xml disabled, filtering disabled)
Console logging: level debugging, 1191740 messages logged, xml disabled,
filtering disabled
Monitor logging: level debugging, 0 messages logged, xml disabled,
filtering disabled
Buffer logging: level warnings, 1 messages logged, xml disabled,
filtering disabled
Logging Exception size (4096 bytes)
Count and timestamp logging messages: disabled
...
Log Buffer (4096 bytes):
.Aug 12 14:24:22.476: %LINK-3-UPDOWN: Interface GigabitEthernet0/1, changed state to up
Les logs générées par une access list ont un niveau informational, ainsi le niveau warnings configuré pour le buffer ne nous permettra pas de visualiser ces logs.
Pour changer le niveau de log:
Routeur1(config)#logging buffered informational
Nous avons maintenant nos logs des ACLs:
Routeur1#sh logging
...
Buffer logging: level informational, 2 messages logged, xml disabled,
filtering disabled
...
Log Buffer (4096 bytes):
.Aug 12 15:39:15.443: %SEC-6-IPACCESSLOGP: list MGT-SSH denied tcp 10.118.14.51(32853) -> 0.0.0.0(22), 1 packet
Routeur1#
Configuration ntppour l'heure d'été
Routeur2(config)# ntp server 192.168.1.2 prefer
Routeur2(config)# ntp server 192.168.1.3
Routeur2(config)# clock timezone CET 1
Routeur2(config)# clock summer-time CEST recurring last Sun Mar 2:00 last Sun Oct 3:00
Debug
Visualiser les commandes debug actuellement activées:
R1# sh debugging
IP routing:
BGP debugging is on for all address families
OSPF events debugging is on
IP multicast:
PIM debugging is on
Désactiver toutes les commandes debug:
R1# u all
All possible debugging has been turned off
Activer le debug en SSH
Commande pour activer le debug, habituellement disponible en mode console, en SSH :
R1# terminal monitor
Activer/Désactiver le debug en console
Désactiver les messages de debug en console
R1(config)# no logging console
Activer
R1(config)# logging console
Activer SSH
Router-01(config)#ip ssh version 2
Please create RSA keys to enable SSH.
Générer la clé RSA
Router-01(config)#crypto key generate rsa
The name for the keys will be: C3845.intranet.nemako.net
Choose the size of the key modulus in the range of 360 to 2048 for your
General Purpose Keys. Choosing a key modulus greater than 512 may take
a few minutes.
How many bits in the modulus [512]: 1024
% Generating 1024 bit RSA keys, keys will be non-exportable...[OK]

4. 08/11/13 Astuces Cisco - Réseauxet Sécurité
www.nemako.net/dc2/?post/2007/05/30/Astuces-Cisco 4/6
Activer SSH
Router-01(config)#ip ssh version 2
Imposer ssh en line vty
Router-01(config)#line vty 0 4
Router-01(config-line)#transport input ssh
Modifier la clé ssh d'un équipement
Regarder les clés présentes:
C3750# sh crypto key mypubkey rsa
% Key pair was generated at: 14:28:12 UTC Aug 9 2006
Key name: C3750.intranet
Usage: General Purpose Key
Key is not exportable.
Key Data:
12345678 90123456 4886F70D 01010105 00034B00 30480241 00E344FA 6AC1EA9A
1C6B0C36 DAD96A2B 93ADBDCB 12345678 90123456 C2C9A198 CDFG0000 B409EC84
B6B365EF AAAAAAAA 12345678 90123456 FADAEF65 CCB1D2D7 15020301 0001
% Key pair was generated at: 09:22:32 UTC Jan 15 2008
Key name: C3750.intranet.server
Usage: Encryption Key
Key is not exportable.
Key Data:
12345678 90123456 4886F70D 01010105 00036B00 30680261 00BCC9B6 CD1D4A0B
9CB0C35B 37508A38 6D9D1E44 12345678 90123456 A9C80947 1092B1CD 450D4BCD
B8342222 1C3CC7DB 12345678 90123456 84B63952 51BD946A CDFG0000 4667895A
9D2DB0D9 00000000 27E2F343 7D1D3B34 99AAE391 F6C4BDD9 35020301 0001
Supprimer ces clés:
C3750#conf t
Enter configuration commands, one per line. End with CNTL/Z.
C3750(config)#crypto key zeroize rsa C3750.intranet.server
% Keys to be removed are named named 'C3750.intranet.server'.
% All router certs issued using these keys will also be removed.
Do you really want to remove these keys? [yes/no]: yes
C3750(config)#crypto key zeroize rsa C3750.intranet
% Keys to be removed are named named 'C3750.intranet'.
% All router certs issued using these keys will also be removed.
Do you really want to remove these keys? [yes/no]: yes
Il suffit maintenant de générer une nouvelle clé:
C3750(config)# crypto key generate rsa
The name for the keys will be: C3750.intranet
Choose the size of the key modulus in the range of 360 to 2048 for your
General Purpose Keys. Choosing a key modulus greater than 512 may take
a few minutes.
How many bits in the modulus [512]: 2048
% Generating 2048 bit RSA keys ...[OK]
C3750(config)#
Rebooter le module d'un C6500
C6513-01#conf t
Enter configuration commands, one per line. End with CNTL/Z.
C6513-01(config)# power cycle module 4
% This command is being deprecated.
% Please use exec-level command :
% hw-module module <mod #> reset
Proceed with reload of module? [confirm] confirm
Source : French Cisco Users Group (http://www.fcug.fr/catalyst-6500-rebooter-un-module)
Vérifier la consommation d'un C6500
C6513-01#show power | in (used|total|availa)
system power total = 5771.64 Watts (137.42 Amps @ 42V)
system power used = 2287.74 Watts (54.47 Amps @ 42V)
system power available = 3483.90 Watts (82.95 Amps @ 42V)
Ajuster l'intervalle de calcul de bande passante des interfaces
Lorsqu'on utilise la commande, show interface, pour visualiser la bande passante utilisée d'une interface, celle-ci est calculée sur les 5 dernière minutes. Il est possible
de modifier cette valeur entre 30 et 600 secondes.
C3845-2(config)#int tun 0
C3845-2(config-if)#?

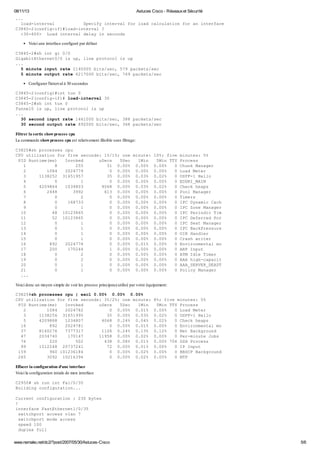

5. 08/11/13 Astuces Cisco - Réseauxet Sécurité
www.nemako.net/dc2/?post/2007/05/30/Astuces-Cisco 5/6
...
load-interval Specify interval for load calculation for an interface
C3845-2(config-if)#load-interval ?
<30-600> Load interval delay in seconds
Voici une interface configuré par défaut
C3845-2#sh int gi 0/0
GigabitEthernet0/0 is up, line protocol is up
...
5 minute input rate 2140000 bits/sec, 579 packets/sec
5 minute output rate 6217000 bits/sec, 769 packets/sec
Configurer l'interval à 30 secondes
C3845-2(config)#int tun 0
C3845-2(config-if)# load-interval 30
C3845-2#sh int tun 0
Tunnel0 is up, line protocol is up
...
30 second input rate 1461000 bits/sec, 388 packets/sec
30 second output rate 892000 bits/sec, 368 packets/sec
Filtrer la sortie showprocess cpu
La commande showprocess cpu est relativement illisible sans filtrage:
C3825#sh processes cpu
CPU utilization for five seconds: 1%/1%; one minute: 10%; five minutes: 5%
PID Runtime(ms) Invoked uSecs 5Sec 1Min 5Min TTY Process
1 8 255 31 0.00% 0.00% 0.00% 0 Chunk Manager
2 1084 2024779 0 0.00% 0.00% 0.00% 0 Load Meter
3 1138252 31651957 35 0.00% 0.03% 0.02% 0 OSPF-1 Hello
4 0 1 0 0.00% 0.00% 0.00% 0 EDDRI_MAIN
5 4209864 1034803 4068 0.00% 0.03% 0.02% 0 Check heaps
6 2448 3992 613 0.00% 0.00% 0.00% 0 Pool Manager
7 0 2 0 0.00% 0.00% 0.00% 0 Timers
8 0 168733 0 0.00% 0.00% 0.00% 0 IPC Dynamic Cach
9 0 1 0 0.00% 0.00% 0.00% 0 IPC Zone Manager
10 48 10123865 0 0.00% 0.00% 0.00% 0 IPC Periodic Tim
11 52 10123865 0 0.00% 0.00% 0.00% 0 IPC Deferred Por
12 0 1 0 0.00% 0.00% 0.00% 0 IPC Seat Manager
13 0 1 0 0.00% 0.00% 0.00% 0 IPC BackPressure
14 0 1 0 0.00% 0.00% 0.00% 0 OIR Handler
15 0 1 0 0.00% 0.00% 0.00% 0 Crash writer
16 892 2024778 0 0.00% 0.01% 0.00% 0 Environmental mo
17 200 170244 1 0.00% 0.00% 0.00% 0 ARP Input
18 0 2 0 0.00% 0.00% 0.00% 0 ATM Idle Timer
19 0 2 0 0.00% 0.00% 0.00% 0 AAA high-capacit
20 0 1 0 0.00% 0.00% 0.00% 0 AAA_SERVER_DEADT
21 0 1 0 0.00% 0.00% 0.00% 0 Policy Manager
...
Voici donc un moyen simple de voir les process principauxutilisé par votre équipement:
C3825#sh processes cpu | excl 0.00% 0.00% 0.00%
CPU utilization for five seconds: 3%/2%; one minute: 8%; five minutes: 5%
PID Runtime(ms) Invoked uSecs 5Sec 1Min 5Min TTY Process
2 1084 2024782 0 0.00% 0.01% 0.00% 0 Load Meter
3 1138256 31651995 35 0.00% 0.03% 0.02% 0 OSPF-1 Hello
5 4209888 1034807 4068 0.24% 0.04% 0.02% 0 Check heaps
16 892 2024781 0 0.00% 0.01% 0.00% 0 Environmental mo
37 8160276 7377317 1106 0.24% 0.13% 0.12% 0 Net Background
47 2034740 170147 11958 0.00% 0.02% 0.00% 0 Per-minute Jobs
76 220 502 438 0.08% 0.01% 0.00% 706 SSH Process
99 1512248 20737241 72 0.00% 0.01% 0.00% 0 IP Input
159 960 101236184 0 0.00% 0.02% 0.00% 0 RBSCP Background
265 3092 10216394 0 0.00% 0.02% 0.05% 0 NTP
Effacer la configuration d'une interface
Voici la configuration intiale de mon interface
C2950# sh run int Fa1/0/35
Building configuration...
Current configuration : 230 bytes
!
interface FastEthernet1/0/35
switchport access vlan 7
switchport mode access
speed 100
duplex full

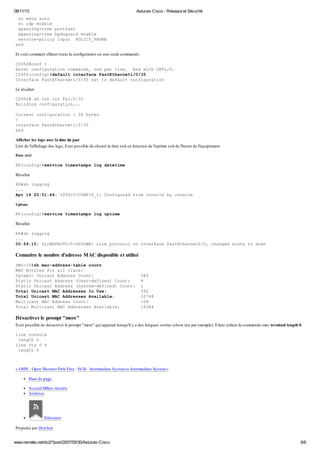

6. 08/11/13 Astuces Cisco - Réseauxet Sécurité
www.nemako.net/dc2/?post/2007/05/30/Astuces-Cisco 6/6
no mdix auto
no cdp enable
spanning-tree portfast
spanning-tree bpduguard enable
service-policy input POLICY_PHONE
end
Et voici comment effacer toute la configuration en une seule commande:
C2950#conf t
Enter configuration commands, one per line. End with CNTL/Z.
C2950(config)#default interface FastEthernet1/0/35
Interface FastEthernet1/0/35 set to default configuration
Le résultat:
C2950# sh run int Fa1/0/35
Building configuration...
Current configuration : 36 bytes
!
interface FastEthernet1/0/35
end
Afficher les logs avec la date du jour
Lors de l'affichage des logs, il est possible de choisir la date soit en fonction de l'uptime soit de l'heure de l'équipement.
Date réel
R0(config)#service timestamps log datetime
Résultat
R0#sh logging
...
Apr 14 20:51:44: %SYS-5-CONFIG_I: Configured from console by console
Uptime
R0(config)#service timestamps log uptime
Résultat
R0#sh logging
...
00:59:15: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to down
Connaitre le nombre d'adresse MAC disponible et utilisé
SW0-15#sh mac-address-table count
MAC Entries for all vlans:
Dynamic Unicast Address Count: 383
Static Unicast Address (User-defined) Count: 8
Static Unicast Address (System-defined) Count: 1
Total Unicast MAC Addresses In Use: 392
Total Unicast MAC Addresses Available: 32768
Multicast MAC Address Count: 108
Total Multicast MAC Addresses Available: 16384
Désactiver le prompt "more"
Il est possible de désactiver le prompt "more" qui apparait lorsqu'il y a des longues sorties (show run par exemple). Il faut utiliser la commande exec terminal length 0.
line console
length 0
line vty 0 4
length 0
.
« OSPF - Open Shortest Path First - IS-IS - Intermediate Systemto Intermediate System»
Haut de page
Accueil Billets récents
Archives
S'abonner
Propulsé par Dotclear
