1. CCNP ROUTE
Implementation de Routage IP
Mohamed DYABI
EIGRP sur Frame-relay

2. Bonjour
Instructeur : MOHAMED DYABI
Email : mohamed.dyabi@gmail.com
FB : facebook.com/med.dyabi
 Instructeur Cisco
• Certifié CISCO (CISCO ID CSCO12578708)
• Certifié MCT (MC ID 7343319)
• Expert Microsoft 2003,2008,2012 Server
• Certified VCP DATACENTER ,VCA Cloud ,DATACENTER ,Workforce Mobility
…..

3. EIGRP sur Frame-relay
3

4. EIGRP SUR FRAME RELAY
Si vous avez étudié CCNA vous avez vu le relais de trame et les concepts suivants :
• NBMA
• Inverse ARP
• Point-à-point et point-à-multipoint
• Split-horizon
4

5. EIGRP SUR FRAME RELAY

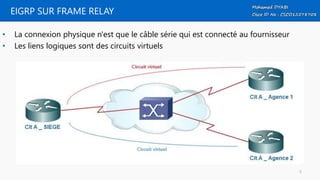

• La connexion physique n'est que le câble série qui est connecté au fournisseur
• Les liens logiques sont des circuits virtuels
5

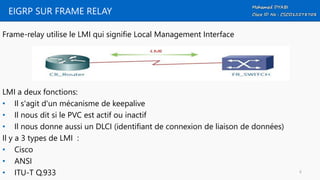

6. EIGRP SUR FRAME RELAY
Frame-relay utilise le LMI qui signifie Local Management Interface
LMI a deux fonctions:
• Il s'agit d'un mécanisme de keepalive
• Il nous dit si le PVC est actif ou inactif
• Il nous donne aussi un DLCI (identifiant de connexion de liaison de données)
Il y a 3 types de LMI :
• Cisco
• ANSI
• ITU-T Q.933 6

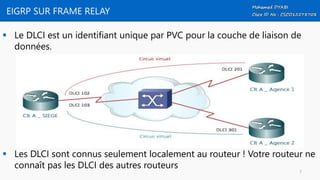

7. EIGRP SUR FRAME RELAY
 Le DLCI est un identifiant unique par PVC pour la couche de liaison de
données.
 Les DLCI sont connus seulement localement au routeur ! Votre routeur ne
connaît pas les DLCI des autres routeurs
7

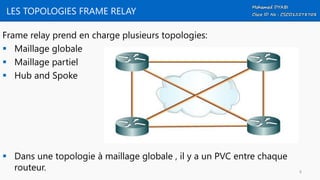

8. LES TOPOLOGIES FRAME RELAY
Frame relay prend en charge plusieurs topologies:
 Maillage globale
 Maillage partiel
 Hub and Spoke
 Dans une topologie à maillage globale , il y a un PVC entre chaque
routeur. 8

9. EIGRP SUR FRAME RELAY
 Dans le modèle Hub & spoke , Si les spokes veulent communiquer entre
eux, ils passent par le routeur hub
9

10. EIGRP SUR FRAME RELAY

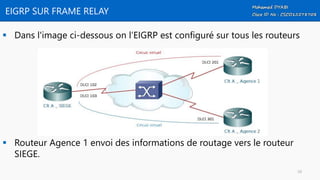

 Dans l'image ci-dessous on l’EIGRP est configuré sur tous les routeurs
 Routeur Agence 1 envoi des informations de routage vers le routeur
SIEGE.
10

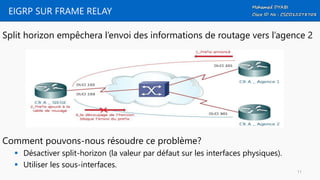

11. EIGRP SUR FRAME RELAY
Split horizon empêchera l’envoi des informations de routage vers l’agence 2
Comment pouvons-nous résoudre ce problème?
 Désactiver split-horizon (la valeur par défaut sur les interfaces physiques).
 Utiliser les sous-interfaces.
11

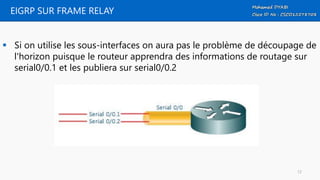

12. EIGRP SUR FRAME RELAY
 Si on utilise les sous-interfaces on aura pas le problème de découpage de
l'horizon puisque le routeur apprendra des informations de routage sur
serial0/0.1 et les publiera sur serial0/0.2
12

13. EIGRP SUR FRAME RELAY
 Frame-relay utilise l’inverse ARP mais d’une façon un peu différente
 Routeur Settat dans l’exemple ci-dessus a mappé l'adresse IP du
routeur Casa (192.16.1.2) à son DLCI locale 102 : C'est L’ARP inverse
13

14. EIGRP SUR FRAME RELAY

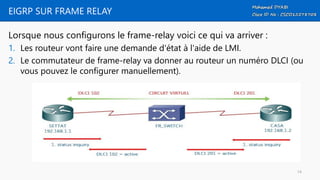

Lorsque nous configurons le frame-relay voici ce qui va arriver :
1. Les routeur vont faire une demande d'état à l'aide de LMI.
2. Le commutateur de frame-relay va donner au routeur un numéro DLCI (ou
vous pouvez le configurer manuellement).
14

15. EIGRP SUR FRAME RELAY

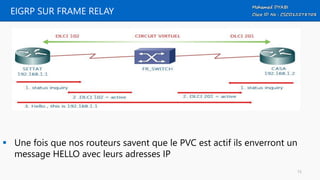

 Une fois que nos routeurs savent que le PVC est actif ils enverront un
message HELLO avec leurs adresses IP
15

16. EIGRP SUR FRAME RELAY

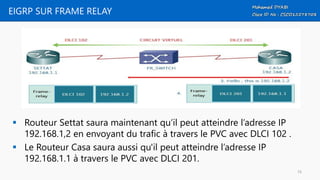

 Routeur Settat saura maintenant qu’il peut atteindre l’adresse IP
192.168.1,2 en envoyant du trafic à travers le PVC avec DLCI 102 .
 Le Routeur Casa saura aussi qu'il peut atteindre l’adresse IP
192.168.1.1 à travers le PVC avec DLCI 201.
16

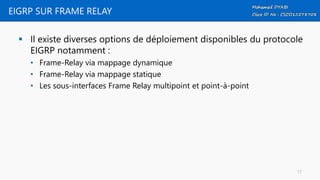

17. EIGRP SUR FRAME RELAY
 Il existe diverses options de déploiement disponibles du protocole
EIGRP notamment :
• Frame-Relay via mappage dynamique
• Frame-Relay via mappage statique
• Les sous-interfaces Frame Relay multipoint et point-à-point
17

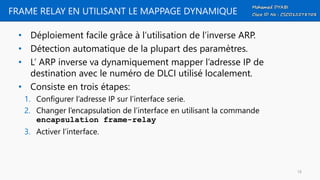

18. FRAME RELAY EN UTILISANT LE MAPPAGE DYNAMIQUE
• Déploiement facile grâce à l’utilisation de l’inverse ARP.
• Détection automatique de la plupart des paramètres.
• L’ ARP inverse va dynamiquement mapper l’adresse IP de
destination avec le numéro de DLCI utilisé localement.
• Consiste en trois étapes:
1. Configurer l’adresse IP sur l’interface serie.
2. Changer l’encapsulation de l’interface en utilisant la commande
encapsulation frame-relay
3. Activer l’interface.
18

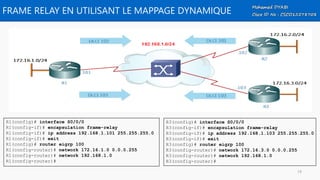

19. FRAME RELAY EN UTILISANT LE MAPPAGE DYNAMIQUE
R1(config)# interface S0/0/0
R1(config-if)# encapsulation frame-relay
R1(config-if)# ip address 192.168.1.101 255.255.255.0
R1(config-if)# exit
R1(config)# router eigrp 100
R1(config-router)# network 172.16.1.0 0.0.0.255
R1(config-router)# network 192.168.1.0
R1(config-router)#
R3(config)# interface S0/0/0
R3(config-if)# encapsulation frame-relay
R3(config-if)# ip address 192.168.1.103 255.255.255.0
R3(config-if)# exit
R3(config)# router eigrp 100
R3(config-router)# network 172.16.3.0 0.0.0.255
R3(config-router)# network 192.168.1.0
R3(config-router)#
19

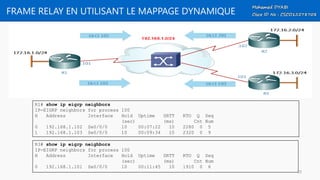

20. FRAME RELAY EN UTILISANT LE MAPPAGE DYNAMIQUE
R1# show ip eigrp neighbors
IP-EIGRP neighbors for process 100
H Address Interface Hold Uptime SRTT RTO Q Seq
(sec) (ms) Cnt Num
0 192.168.1.102 Se0/0/0 10 00:07:22 10 2280 0 5
1 192.168.1.103 Se0/0/0 10 00:09:34 10 2320 0 9
R3# show ip eigrp neighbors
IP-EIGRP neighbors for process 100
H Address Interface Hold Uptime SRTT RTO Q Seq
(sec) (ms) Cnt Num
0 192.168.1.101 Se0/0/0 10 00:11:45 10 1910 0 6
20

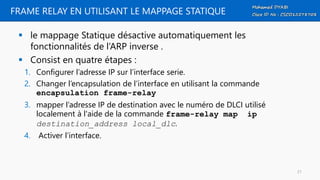

21. FRAME RELAY EN UTILISANT LE MAPPAGE STATIQUE
 le mappage Statique désactive automatiquement les
fonctionnalités de l’ARP inverse .
 Consist en quatre étapes :
1. Configurer l’adresse IP sur l’interface serie.
2. Changer l’encapsulation de l’interface en utilisant la commande
encapsulation frame-relay
3. mapper l’adresse IP de destination avec le numéro de DLCI utilisé
localement à l'aide de la commande frame-relay map ip
destination_address local_dlc.
4. Activer l’interface.
21

22. LA COMMANDE FRAME RELAY MAP

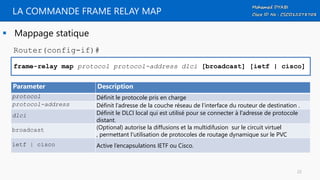

 Mappage statique
frame-relay map protocol protocol-address dlci [broadcast] [ietf | cisco]
Router(config-if)#
Parameter Description
protocol Définit le protocole pris en charge
protocol-address Définit l’adresse de la couche réseau de l’interface du routeur de destination .
dlci Définit le DLCI local qui est utilisé pour se connecter à l'adresse de protocole
distant.
broadcast (Optional) autorise la diffusions et la multidifusion sur le circuit virtuel
, permettant l'utilisation de protocoles de routage dynamique sur le PVC
ietf | cisco Active l’encapsulations IETF ou Cisco.
22

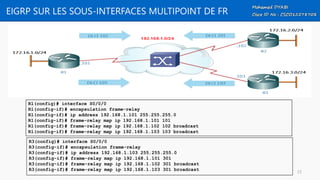

23. EIGRP SUR LES SOUS-INTERFACES MULTIPOINT DE FR
R1(config)# interface S0/0/0
R1(config-if)# encapsulation frame-relay
R1(config-if)# ip address 192.168.1.101 255.255.255.0
R1(config-if)# frame-relay map ip 192.168.1.101 101
R1(config-if)# frame-relay map ip 192.168.1.102 102 broadcast
R1(config-if)# frame-relay map ip 192.168.1.103 103 broadcast
R3(config)# interface S0/0/0
R3(config-if)# encapsulation frame-relay
R3(config-if)# ip address 192.168.1.103 255.255.255.0
R3(config-if)# frame-relay map ip 192.168.1.101 301
R3(config-if)# frame-relay map ip 192.168.1.102 301 broadcast
R3(config-if)# frame-relay map ip 192.168.1.103 301 broadcast 23

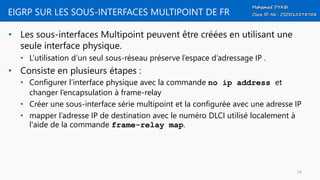

24. EIGRP SUR LES SOUS-INTERFACES MULTIPOINT DE FR
• Les sous-interfaces Multipoint peuvent être créées en utilisant une
seule interface physique.
• L’utilisation d’un seul sous-réseau préserve l’espace d’adressage IP .
• Consiste en plusieurs étapes :
• Configurer l’interface physique avec la commande no ip address et
changer l’encapsulation à frame-relay
• Créer une sous-interface série multipoint et la configurée avec une adresse IP
• mapper l’adresse IP de destination avec le numéro DLCI utilisé localement à
l'aide de la commande frame-relay map.
24

25. EIGRP SUR LES SOUS-INTERFACES MULTIPOINT DE FR
R1(config)# interface S0/0/0
R1(config-if)# no ip address
R1(config-if)# encapsulation frame-relay
R1(config-if)# exit
R1(config)# interface Serial0/0/0.1 multipoint
R1(config-subif)# ip address 192.168.1.101 255.255.255.0
R1(config-subif)# no ip split-horizon eigrp 100
R1(config-subif)# frame-relay map ip 192.168.1.101 101
R1(config-subif)# frame-relay map ip 192.168.1.102 102 broadcast
R1(config-subif)# frame-relay map ip 192.168.1.103 103 broadcast
25

26. EIGRP SUR LES SOUS-INTERFACES MULTIPOINT DE FR
R1# show ip eigrp neighbors
IP-EIGRP neighbors for process 100
H Address Interface Hold Uptime SRTT RTO Q Seq
(sec) (ms) Cnt Num
0 192.168.1.102 Se0/0/0.1 10 00:06:41 10 2280 0 5
1 192.168.1.103 Se0/0/0.1 10 00:08:52 10 2320 0 9
R3# show ip eigrp neighbors
IP-EIGRP neighbors for process 100
H Address Interface Hold Uptime SRTT RTO Q Seq
(sec) (ms) Cnt Num
0 192.168.1.101 Se0/0/0.1 10 00:10:37 10 1910 0 6
1 192.168.1.102 Se0/0/0.1 10 00:03:12 10 2210 0 3
26

27. EIGRP UNICAST NEIGHBORS

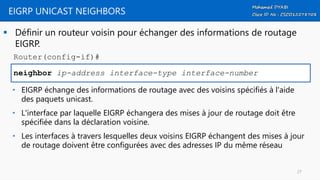

 Définir un routeur voisin pour échanger des informations de routage
EIGRP.
neighbor ip-address interface-type interface-number
Router(config-if)#
• EIGRP échange des informations de routage avec des voisins spécifiés à l'aide
des paquets unicast.
• L'interface par laquelle EIGRP échangera des mises à jour de routage doit être
spécifiée dans la déclaration voisine.
• Les interfaces à travers lesquelles deux voisins EIGRP échangent des mises à jour
de routage doivent être configurées avec des adresses IP du même réseau
27

28. EIGRP UNICAST NEIGHBORS
R1(config)# interface S0/0/0
R1(config-if)# no ip address
R1(config-if)# encapsulation frame-relay
R1(config-if)# interface S0/0/0.1 multipoint
R1(config-subif)# ip address 192.168.1.101 255.255.255.0
R1(config-subif)# frame-relay map ip 192.168.1.102 102 broadcast
R1(config-subif)# frame-relay map ip 192.168.1.103 103 broadcast
R1(config-subif)# router eigrp 100
R1(config-router)# neighbor 192.168.1.102 S0/0/0.1
28

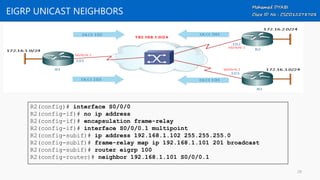

29. EIGRP UNICAST NEIGHBORS
R2(config)# interface S0/0/0
R2(config-if)# no ip address
R2(config-if)# encapsulation frame-relay
R2(config-if)# interface S0/0/0.1 multipoint
R2(config-subif)# ip address 192.168.1.102 255.255.255.0
R2(config-subif)# frame-relay map ip 192.168.1.101 201 broadcast
R2(config-subif)# router eigrp 100
R2(config-router)# neighbor 192.168.1.101 S0/0/0.1
29

30. EIGRP SUR LES SOUS-INTERFACES FR POINT À POINT

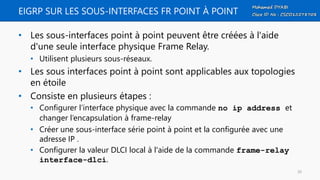

• Les sous-interfaces point à point peuvent être créées à l'aide
d'une seule interface physique Frame Relay.
• Utilisent plusieurs sous-réseaux.
• Les sous interfaces point à point sont applicables aux topologies
en étoile
• Consiste en plusieurs étapes :
• Configurer l’interface physique avec la commande no ip address et
changer l’encapsulation à frame-relay
• Créer une sous-interface série point à point et la configurée avec une
adresse IP .
• Configurer la valeur DLCI local à l'aide de la commande frame-relay
interface-dlci.
30

31. EIGRP SUR LES SOUS-INTERFACES FR POINT À POINT

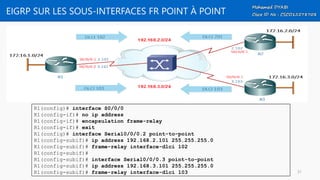

R1(config)# interface S0/0/0
R1(config-if)# no ip address
R1(config-if)# encapsulation frame-relay
R1(config-if)# exit
R1(config)# interface Serial0/0/0.2 point-to-point
R1(config-subif)# ip address 192.168.2.101 255.255.255.0
R1(config-subif)# frame-relay interface-dlci 102
R1(config-subif)#
R1(config-subif)# interface Serial0/0/0.3 point-to-point
R1(config-subif)# ip address 192.168.3.101 255.255.255.0
R1(config-subif)# frame-relay interface-dlci 103 31

32. EIGRP SUR LES SOUS-INTERFACES FR POINT À POINT
R1# show ip eigrp neighbors
IP-EIGRP neighbors for process 100
H Address Interface Hold Uptime SRTT RTO Q Seq
(sec) (ms) Cnt Num
0 192.168.2.102 Se0/0/0.2 10 00:08:04 10 2280 0 5
1 192.168.3.103 Se0/0/0.3 10 00:10:12 10 2320 0 9
R3# show ip eigrp neighbors
IP-EIGRP neighbors for process 100
H Address Interface Hold Uptime SRTT RTO Q Seq
(sec) (ms) Cnt Num
0 192.168.3.101 Se0/0/0.1 10 00:13:25 10 1910 0 6 32

33. Fin du chapitre
33

34. 34
