Thomas Moegli Ing. HES Télécommunications - Réseaux et Sécurité IT EIGRP Enhanced Interior Gateway Routing Protocol

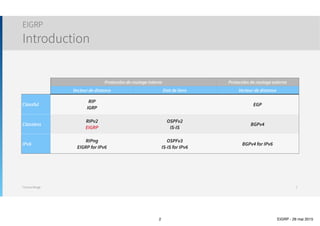

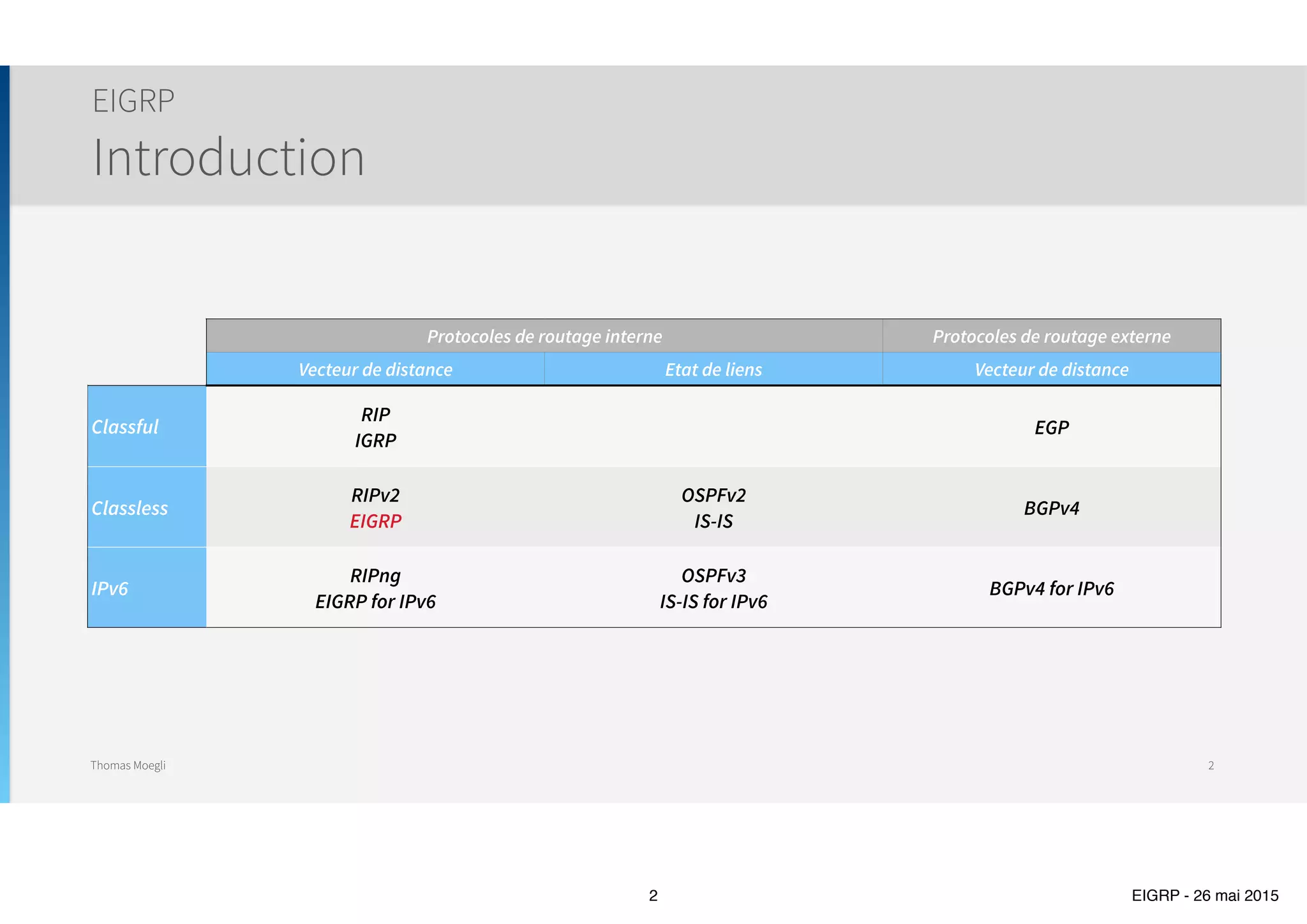

Thomas Moegli EIGRP Introduction 2 Protocoles de routage interne Protocoles de routage externe Vecteur de distance Etat de liens Vecteur de distance Classful RIP IGRP EGP Classless RIPv2 EIGRP OSPFv2 IS-IS BGPv4 IPv6 RIPng EIGRP for IPv6 OSPFv3 IS-IS for IPv6 BGPv4 for IPv6

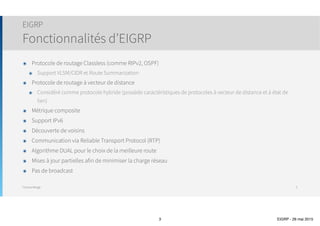

Thomas Moegli ๏ Protocole de routage Classless (comme RIPv2, OSPF) ๏ Support VLSM/CIDR et Route Summarization ๏ Protocole de routage à vecteur de distance ๏ Considéré comme protocole hybride (possède des caractéristiques de protocoles à vecteur de distance et à état de lien) ๏ Métrique composite ๏ Support IPv6 ๏ Découverte de voisins ๏ Communication via Reliable Transport Protocol (RTP) ๏ Algorithme DUAL pour le choix de la meilleure route ๏ Mises à jour partielles afin de minimiser la charge réseau ๏ Pas de broadcast EIGRP Fonctionnalités d’EIGRP 3

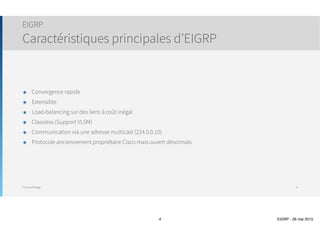

Thomas Moegli ๏ Remplace l’ancien protocole propriétaire Cisco IGRP ๏ Travaille directement sous la couche 3 (IP) ๏ Numéro de protocole : 88 ๏ Convergence rapide ๏ Extensible ๏ Load-balancing sur des liens à coût inégal ๏ Classless (Support VLSM) ๏ Communication via une adresse multicast (224.0.0.10) ๏ Protocole anciennement propriétaire Cisco mais ouvert désormais ๏ Ouverture en 2013 ๏ Encore à l’état de draft (draft-savage-eigrp-00) et certaines fonctionnalités avancées ne sont pas encore publiées EIGRP Caractéristiques principales d’EIGRP 4

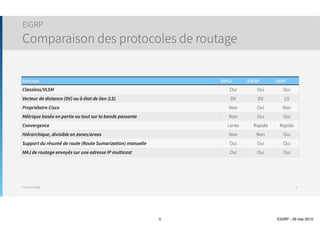

Thomas Moegli EIGRP Comparaison des protocoles de routage 5 Fonction RIPv2 EIGRP OSPF Classless/VLSM Oui Oui Oui Vecteur de distance (DV) ou à état de lien (LS) DV DV LS Propriétaire Cisco Non Non Non Métrique basée en partie ou tout sur la bande passante Non Oui Oui Convergence Lente Rapide Rapide Hiérarchique, divisible en zones/areas Non Non Oui Support du résumé de route (Route Sumarization) manuelle Oui Oui Oui MAJ de routage envoyés sur une adresse IP multicast Oui Oui Oui
Protocole EIGRP Fonctionnement
Thomas Moegli ๏ 3 tables stockées en mémoire ๏ Neighbor Table (Table des voisins) ๏ Topology Table (Table de topologie) ๏ Routing Table (Table de routage) ๏ Etapes 1. Découverte des voisins par envoi de messages. Stockage des voisins dans la Neighbor Table 2. Echange de routes entre voisins. Stockage de la topologie dans la Topology Table 3. Algorithme DUAL pour choisir les meilleures routes et les ajouter à la Routing Table Fonctionnement EIGRP Fonctionnement général 7

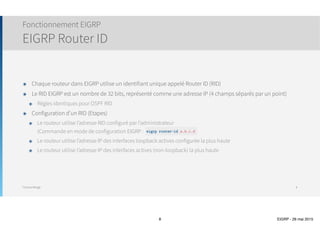

Thomas Moegli ๏ Chaque routeur dans EIGRP utilise un identifiant unique appelé Router ID (RID) ๏ Le RID EIGRP est un nombre de 32 bits, représenté comme une adresse IP (4 champs séparés par un point) ๏ Règles identiques pour OSPF RID ๏ Configuration d’un RID (Etapes) ๏ Le routeur utilise l’adresse RID configuré par l’administrateur
 (Commande en mode de configuration EIGRP : ๏ ou le routeur utilise l’adresse IP la plus haute des interfaces loopback configurées ๏ ou finalement, le routeur utilise l’adresse IP la plus haute des interfaces actives (non-loopback) Fonctionnement EIGRP EIGRP Router ID 8 eigrp router-id a.b.c.d

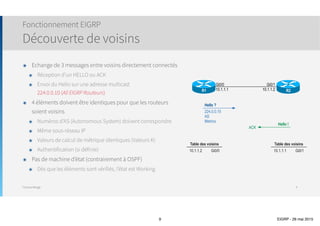

Thomas Moegli ๏ Echange de 3 messages entre voisins directement connectés ๏ Réception d’un HELLO ou ACK ๏ Envoi du Hello sur une adresse multicast
 224.0.0.10 (All EIGRP Routeurs) ๏ 4 éléments doivent être identiques pour que les routeurs soient voisins ๏ Numéros d’AS (Autonomous System) doivent correspondre ๏ Même sous-réseau IP ๏ Valeurs de calcul de métrique identiques (Valeurs K) ๏ Authentification (si définie) ๏ Pas de machine d’état (contrairement à OSPF) ๏ Dès que les éléments sont vérifiés, l’état des routeurs est Working Fonctionnement EIGRP Découverte de voisins 9 Gi0/0 10.1.1.1R1 R2 Gi0/1 10.1.1.2 224.0.0.10 AS Metrics Hello ? ACK Hello ! Table des voisins 10.1.1.2 Gi0/0 Table des voisins 10.1.1.1 Gi0/1

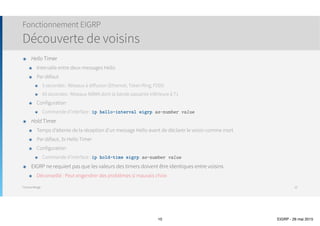

Thomas Moegli Fonctionnement EIGRP Etapes 10 R2 Je suis R1, qui est sur la ligne ? Je suis R2 Voici mes infos complètes de routage Merci de tes infos Voici mes infos complètes de routage Merci de tes infos Convergé Hello Hello Update ACK Update ACK R1

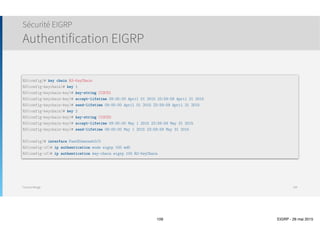

Thomas Moegli ๏ Hello Timer ๏ Intervalle entre deux messages Hello ๏ Par défaut ๏ 5 secondes : Réseaux à diffusion (Ethernet, Token Ring, FDDI) ๏ 60 secondes : Réseaux NBMA dont la bande passante inférieure à T1 ๏ Configuration ๏ Commande d’interface : ip hello-interval eigrp as-number value ๏ Hold Timer ๏ Temps d’attente de la réception d’un message Hello avant de déclarer le voisin comme mort ๏ Par défaut, 3x Hello Timer ๏ Configuration ๏ Commande d’interface : ip hold-time eigrp as-number value ๏ EIGRP ne requiert pas que les valeurs des timers doivent être identiques entre voisins ๏ Déconseillé : Peut engendrer des problèmes si mauvais choix Fonctionnement EIGRP Timers EIGRP 11 ip hello-interval eigrp as-number value ip hold-time eigrp as-number value

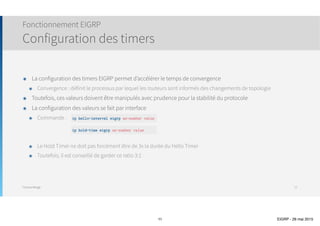

Thomas Moegli ๏ La configuration des timers EIGRP permet d’accélérer le temps de convergence ๏ Convergence : définit le processus par lequel les routeurs sont informés des changements de topologie ๏ Toutefois, ces valeurs doivent être manipulés avec prudence pour la stabilité du protocole ๏ La configuration des valeurs se fait par interface ๏ Commande d’interface : ๏ Le Hold Timer ne doit pas forcément être de 3x la durée du Hello Timer ๏ Toutefois, il est conseillé de garder ce ratio 3:1 Fonctionnement EIGRP Configuration des timers 12 ip hello-interval eigrp as-number value ip hold-time eigrp as-number value

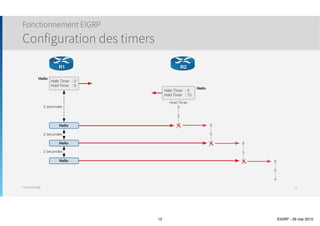

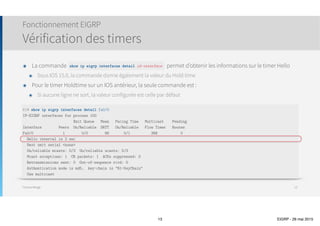

Thomas Moegli Fonctionnement EIGRP Configuration des timers 13 R1 R2 Hello Timer : 2 Hold Timer : 6 Hello Timer : 5 Hold Timer : 15 Hello Hold Timer 6 5 4 6 5 4 6 5 4 6 5 4 Hello Hello 2 secondes 2 secondes 2 secondes Hello Hello

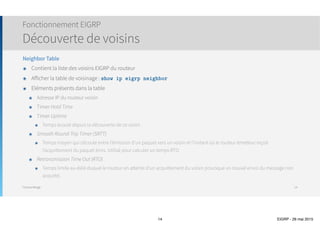

Thomas Moegli ๏ La commande permet d’obtenir les informations sur le timer Hello ๏ Sous IOS 15.0, la commande donne également la valeur du Hold-time ๏ Pour le timer Holdtime sur un IOS antérieur, la seule commande est : ๏ Si aucune ligne ne sort, la valeur configurée est celle par défaut Fonctionnement EIGRP Vérification des timers 14 show ip eigrp interfaces detail id-interface R1# show ip eigrp interfaces detail fa0/0 IP-EIGRP interfaces for process 100 Xmit Queue Mean Pacing Time Multicast Pending Interface Peers Un/Reliable SRTT Un/Reliable Flow Timer Routes Fa0/0 1 0/0 86 0/1 368 0 Hello interval is 2 sec Next xmit serial <none> Un/reliable mcasts: 0/3 Un/reliable ucasts: 5/3 Mcast exceptions: 1 CR packets: 1 ACKs suppressed: 0 Retransmissions sent: 0 Out-of-sequence rcvd: 0 Authentication mode is md5, key-chain is "R1-KeyChain" Use multicast show ip running-config | include ip hold-time eigrp

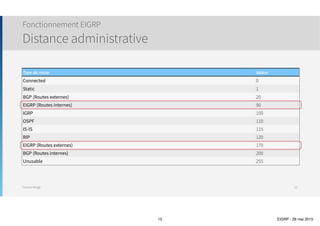

Thomas Moegli Neighbor Table ๏ Contient la liste des voisins EIGRP du routeur ๏ Afficher la table de voisinage : show ip eigrp neighbor ๏ Eléments présents dans la table ๏ Adresse IP du routeur voisin ๏ Timer Hold Time ๏ Timer Uptime ๏ Temps écoulé depuis la découverte de ce voisin ๏ Smooth Round-Trip Timer (SRTT) ๏ Temps moyen qui s’écoule entre l’émission d’un paquet vers un voisin et l’instant où le routeur émetteur reçoit l’acquittement du paquet émis. Utilisé pour calculer un temps RTO ๏ Retransmission Time Out (RTO) ๏ Temps limite au-delà duquel le routeur en attente d’un acquittement du voisin provoque un nouvel envoi du message non acquitté. Fonctionnement EIGRP Découverte de voisins 15 Router# show ip eigrp neighbor
Thomas Moegli Fonctionnement EIGRP Distance administrative 16 Type de route Valeur Connected 0 Static 1 BGP (Routes externes) 20 EIGRP (Routes internes) 90 IGRP 100 OSPF 110 IS-IS 115 RIP 120 EIGRP (Routes externes) 170 BGP (Routes internes) 200 Unusable 255
Thomas Moegli ๏ Mises à jour incrémentaux ๏ Envoi périodique de paquets Hello (toutes les 5 secondes) ๏ La convergence est rapide (15 sec) ๏ EIGRP pré-calcule les secondes meilleures routes ๏ Meilleur route = Successor ๏ Seconde meilleure route = Feasible Successor Fonctionnement EIGRP Convergence 17 R5 R1 R2 R3R4

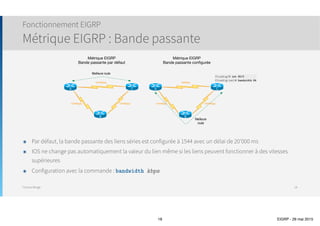

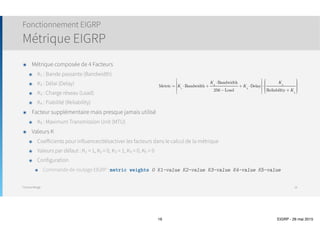

Thomas Moegli ๏ Métrique composée de 4 Facteurs ๏ K1 : Bande passante (Bandwidth) ๏ K2 : Délai (Delay) ๏ K3 : Charge réseau (Load) ๏ K4 : Fiabilité (Reliability) ๏ Facteur supplémentaire mais presque jamais utilisé ๏ K5 : Maximum Transmission Unit (MTU) ๏ Valeurs K ๏ Coefficients pour influencer/désactiver les facteurs dans le calcul de la métrique ๏ Valeurs par défaut : K1 = 1, K2 = 0, K3 = 1, K4 = 0, K5 = 0 ๏ Configuration ๏ Commande de routage EIGRP : metric weights 0 K1-value K2-value K3-value K4-value K5-value Fonctionnement EIGRP Métrique EIGRP 18 Metric = K1 ⋅Bandwidth + K2 ⋅Bandwidth 256− Load + K3 ⋅Delay ⎡ ⎣ ⎢ ⎢ ⎢ ⎤ ⎦ ⎥ ⎥ ⎥ ⋅ K5 Reliability + K4 ⎛ ⎝ ⎜⎜⎜⎜⎜⎜ ⎞ ⎠ ⎟⎟⎟⎟⎟⎟⎟

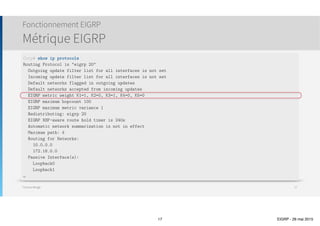

Thomas Moegli Fonctionnement EIGRP Métrique EIGRP 19 Corp# show ip protocols Routing Protocol is "eigrp 20" Outgoing update filter list for all interfaces is not set Incoming update filter list for all interfaces is not set Default networks flagged in outgoing updates Default networks accepted from incoming updates EIGRP metric weight K1=1, K2=0, K3=1, K4=0, K5=0 EIGRP maximum hopcount 100 EIGRP maximum metric variance 1 Redistributing: eigrp 20 EIGRP NSF-aware route hold timer is 240s Automatic network summarization is not in effect Maximum path: 4 Routing for Networks: 10.0.0.0 172.16.0.0 Passive Interface(s): Loopback0 Loopback1 …
Thomas Moegli ๏ Par défaut, la bande passante des liens séries est configurée à 1544 avec un délai de 20’000 ms ๏ IOS ne change pas automatiquement la valeur du lien même si les liens peuvent fonctionner à des vitesses supérieures ๏ Configuration avec la commande d’interface : bandwidth kbps Fonctionnement EIGRP Métrique EIGRP : Bande passante 20 A C B Meilleure route 1544Kbps 1544Kbps1544Kbps A C B Meilleure route 64Kbps 1544Kbps1544Kbps C(config)# int S0/0 C(config-int)# bandwidth 64 Métrique EIGRP Bande passante par défaut Métrique EIGRP Bande passante configurée Router(config-if)# bandwidth kbps
Thomas Moegli Fonctionnement EIGRP Métrique EIGRP : Bande passante 21 Bande passante Délai Charge réseau Fiabilité MTU Série 1544 Kbps 20’000µs 1 - 255 1 - 255 1500 octets Ethernet 10 Mbps 200µs 1 - 255 1 - 255 1500 octets FastEthernet 100 Mbps 100µs 1 - 255 1 - 255 1500 octets GigabitEthernet 1000 Mbps 10µs 1 - 255 1 - 255 1500 octets
Protocole EIGRP Algorithme DUAL

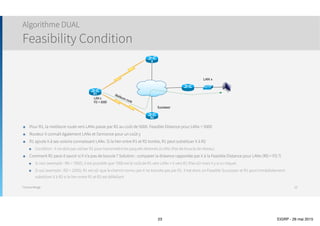

Thomas Moegli ๏ DUAL : Diffusing Update Algorithm ๏ Historique ๏ Remplace algorithme de Bellman-Ford (RIP) ๏ Travaux initiés par M. E. W. Dijkstra et M. C. S. Scholten puis développés par M. J. J. Garcia-Luna-Aceves ๏ Tâches ๏ Déterminer le meilleur chemin sans boucle ๏ Détermine si une route de secours est disponible ๏ Support VLSM ๏ Convergence rapide Algorithme DUAL 23
Thomas Moegli ๏ Advertised Distance (AD) ๏ Coût total du routeur jusqu’à la destination ๏ Feasible Distance (FD) ๏ Coût annoncé par le routeur voisin jusqu’à la destination Algorithme DUAL Advertised Distance (AD) et Feasible Distance (FD) 24 R2R1 R3 R4 10 30 20 30 Advertise Distance = 90 Réseau X R5 Feasible Distance = 80
Thomas Moegli ๏ Reported/Advertised Distance (AD) ๏ Valeur métrique annoncée par le voisin ๏ Enregistré dans la Topology Table ๏ Plusieurs routes possibles vers un même sous-réseau ๏ Feasible distance (FD) ๏ Métrique de la route (valeur reçue du voisin + métrique calculé par le routeur) ๏ Route ayant la meilleure FD sera présente dans la table de routage Algorithme DUAL Advertised Distance (AD) et Feasible Distance (FD) 25 Corp Genève Lausanne 10.0.0.8/8 Pour joindre le réseau 10.0.0.0, le coût est de 1000 Pour joindre le réseau 10.0.0.0, le coût est de 1500 D 10.0.0.0/8 [90/2195456] via 172.16.10.2, 00:27:06,Serial0/0

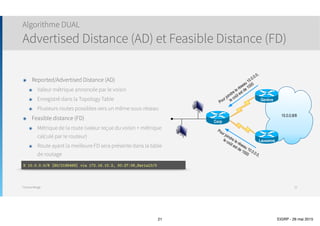

Thomas Moegli Algorithme DUAL Advertised Distance (AD) et Feasible Distance (FD) 26 Réseau X Réseau Y 1000 R6R4 R7R3R1 R2 1000 1500 1000 3000 2000 2000 Chemin Feasible Distance Advert. Distance R1 ➔ R2 ➔ R7 2000 1000 R1 ➔ R3 ➔ R7 2500 1500 R1 ➔ R4 ➔ R6 ➔ R7 7000 5000 R1

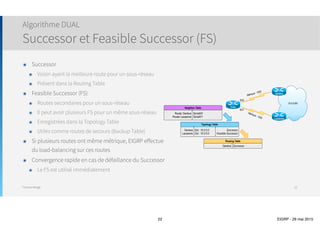

Thomas Moegli ๏ Successor ๏ Voisin ayant la meilleure route pour un sous-réseau ๏ Présent dans la Routing Table ๏ Feasible Successor (FS) ๏ Routes secondaires pour un sous-réseau ๏ Il peut avoir plusieurs FS pour un même sous-réseau ๏ Enregistrées dans la Topology Table ๏ Utiles comme routes de secours (Backup Table) ๏ Si plusieurs routes ont même métrique, EIGRP effectue du load-balancing sur ces routes ๏ Convergence rapide en cas de défaillance du Successor ๏ Le FS est utilisé immédiatement Algorithme DUAL Successor et Feasible Successor (FS) 27 Corp Genève Lausanne 10.0.0.8/8 Métrique : 1000 Métrique : 1500 Neighbor Table Router Genève Router Lausanne Serial0/0 Serial0/1 S0/0 S0/1 Topology Table Genève Lausanne Dst : 10.0.0.0 Dst : 10.0.0.0 Routing Table Genève Successor Successor Feasible Successor
Thomas Moegli ๏ Pour R1, la meilleure route vers LANx passe par R2 au coût de 5000. Feasible Distance pour LANx = 5000 ๏ Routeur X connaît également LANx et l’annonce pour un coût y ๏ R1 ajoute X à ses voisins connaissant LANx. Si le lien entre R1 et R2 tombe, R1 peut substituer X à R2 ๏ Condition : X ne doit pas utiliser R1 pour transmettre les paquets destinés à LANx (Pas de boucle de réseau) ๏ Comment R1 peut-il savoir si X n’a pas de boucle ? Solution : comparer la distance rapportée par X à la Feasible Distance pour LANx (RD < FD ?) ๏ Si non (exemple : RD = 7000), il est possible que 7000 est le coût de R1 vers LANx + X vers R1 (Pas sûr mais il y a un risque) ๏ Si oui (exemple : RD = 2000), R1 est sûr que le chemin connu par X ne transite pas par R1. X est donc un Feasible Successor et R1 peut immédiatement substituer X à R2 si le lien entre R1 et R2 est défaillant Algorithme DUAL Feasibility Condition 28 R1 X R2 LAN x LAN x FD = 5000 Meilleure route Successor Feasibility Condition : FD de la route Successor > AD du Feasible Successor
Thomas Moegli Algorithme DUAL Successor et Feasible Successor (FS) 29 Réseau X Réseau Y 1000 R6R4 R7R3R1 R2 1000 1500 1000 3000 2000 2000 Chemin Feasible Distance Advert. Distance R1 ➔ R2 ➔ R7 2000 1000 R1 ➔ R3 ➔ R7 2500 1500 R1 ➔ R4 ➔ R6 ➔ R7 7000 5000 Successor Feasible Successor Feasibility Condition : FD de la route Successor > AD du Feasible Successor
Thomas Moegli Algorithme DUAL Successor et Feasible Successor (FS) 30 Réseau X Réseau Y 1000 R6R4 R7R3R1 R2 1000 1500 1000 3000 2000 2000 Chemin Feasible Distance Advert. Distance R1 ➔ R2 ➔ R7 2000 1000 R1 ➔ R3 ➔ R7 3500 2500 R1 ➔ R4 ➔ R6 ➔ R7 7000 5000 Successor Feasible Successor Feasibility Condition : FD de la route Successor > AD du Feasible Successor 2500 Pas de Feasible Successor
Thomas Moegli Avec Feasible Successor Algorithme DUAL Successor et Feasible Successor (FS) 31 Réseau X Réseau Y 1000 R6R4 R7R3R1 R2 1000 1500 1000 3000 2000 2000 Réseau X Réseau Y 1000 R6R4 R7R3R1 R2 1000 1500 1000 3000 2000 2000 2500 Sans Feasible Successor Envoi requêtes

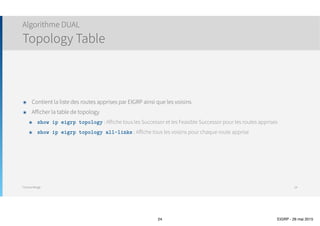

Thomas Moegli ๏ Contient la liste des routes apprises par EIGRP ainsi que les voisins ๏ Afficher la table de topology ๏ show ip eigrp topology : Affiche tous les Successor et les Feasible Successor pour les routes apprises ๏ show ip eigrp topology all-links : Affiche tous les voisins pour chaque route apprise Algorithme DUAL Topology Table 32
Thomas Moegli ๏ Lorsque la route Successor est perdue et qu’aucun Feasible Successor est présent, le routeur envoie des requêtes sur toutes les interfaces pour tenter d’identifier une route alternative ๏ Aucun Successor n’est sélectionné avant que le routeur ne
 reçoive une réponse de toutes les
 interfaces ๏ Si aucune réponse ne revient dans les 3 minutes, le
 routeur se met à l’état Stuck In Active (SIA) ๏ Dans ce cas, l’adjacence avec le voisin défaillant est désactivée Algorithme DUAL Stuck In Active 33 Réseau X Réseau Y 1000 R6R4 R7R3R1 R2 1000 1500 1000 3000 2000 2000
Protocole EIGRP Structure

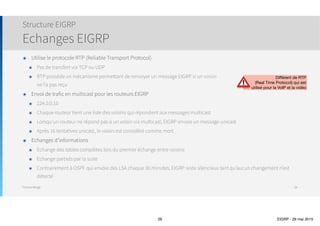

Thomas Moegli ๏ Utilise le protocole RTP (Reliable Transport Protocol) ๏ Pas de transfert via TCP ou UDP ๏ RTP possède un mécanisme permettant de renvoyer un message EIGRP si un voisin
 ne l’a pas reçu ๏ Envoi de trafic en multicast pour les routeurs EIGRP ๏ 224.0.0.10 ๏ Chaque routeur tient une liste des voisins qui répondent aux messages multicast ๏ Lorsqu’un routeur ne répond pas à un voisin via multicast, EIGRP envoie un message unicast ๏ Après 16 tentatives unicast, le voisin est considéré comme mort ๏ Echanges d’informations ๏ Echange des tables complètes lors du premier échange entre voisins ๏ Echange partiels par la suite ๏ Contrairement à OSPF qui envoie des LSA chaque 30 minutes, EIGRP reste silencieux tant qu’aucun changement n’est détecté Structure EIGRP Echanges EIGRP 35 Différent de RTP
 (Real Time Protocol) qui est
 utilisé pour la VoIP et la vidéo
Thomas Moegli ๏ Pourquoi pas TCP ? ๏ RTP doit s’appuyer indifféremment sur IP, IPX, AppleTalk (argument obsolète désormais) ๏ TCP en mode connecté ne permet pas de multicast ๏ Protocole n° 88 ๏ Adresse de multicast : 224.0.0.10 (All EIGRP Routers) ๏ Particularités ๏ Garantie de remise ๏ Les routeurs acquittent un paquet RTP reçu en multicast par un paquet unicast ๏ Garantie de séquencement ๏ Chaque paquet contient deux numéros de séquence (un pour les paquets émis, un pour les paquets reçus) ๏ Transport sans garantie ๏ Fonctionne comme UDP, paquets ne possèdent pas de numéro de séquence Structure EIGRP Protocole de transport RTP 36

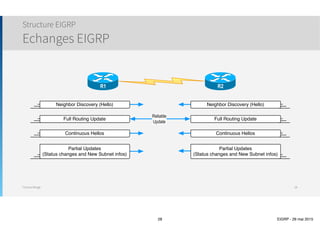

Thomas Moegli Structure EIGRP Echanges EIGRP 37 R1 R2 Neighbor Discovery (Hello) Full Routing Update Continuous Hellos Partial Updates (Status changes and New Subnet infos) Neighbor Discovery (Hello) Full Routing Update Continuous Hellos Partial Updates (Status changes and New Subnet infos) Reliable Update

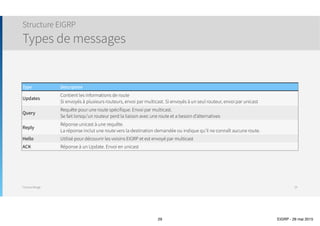

Thomas Moegli Structure EIGRP Types de messages 38 Type Description Updates Contient les informations de route Si envoyés à plusieurs routeurs, envoi par multicast. Si envoyés à un seul routeur, envoi par unicast Query Requête pour une route spécifique. Envoi par multicast. Se fait lorsqu’un routeur perd la liaison avec une route et a besoin d’alternatives Reply Réponse unicast à une requête. La réponse inclut une route vers la destination demandée ou indique qu’il ne connaît aucune route. Hello Utilisé pour découvrir les voisins EIGRP et est envoyé par multicast ACK Réponse à un Update. Envoi en unicast
Thomas Moegli Structure EIGRP Types de messages 39 R1 R2 Je suis R1, qui est sur la ligne ? Je suis R2 Voici mes infos complètes de routage Merci de tes infos Voici mes infos complètes de routage Merci de tes infos Convergé Hello Hello Update ACK Update ACK

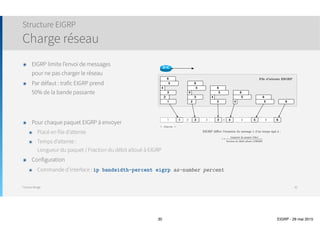

Thomas Moegli ๏ EIGRP limite l’envoi de messages
 pour ne pas charger le réseau ๏ Par défaut : trafic EIGRP prend
 50% de la bande passante ๏ Pour chaque paquet EIGRP à envoyer ๏ Placé en file d’attente ๏ Temps d’attente :
 Longueur du paquet / Fraction du débit alloué à EIGRP ๏ Configuration ๏ Commande d’interface : ip bandwidth-percent eigrp as-number percent Structure EIGRP Charge réseau 40 1 2 3 4 5 6 2 3 4 5 6 3 4 5 6 4 5 6 5 6 6 1 1 2 3 4 5 62 3 4 5 6 Attente t = longueur du paquet (bits) fraction du débit alloué à EIGRP EIGRP diffère l’émission du message 1 d’un temps égal à : File d’attente EIGRP
Protocole EIGRP Configuration

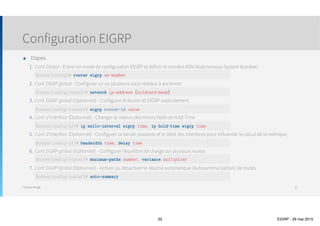

Thomas Moegli ๏ Etapes 1. Conf. Global - Entrer en mode de configuration EIGRP et définir le numéro ASN (Autonomous System Number)
 router eigrp as-number 2. Conf. EIGRP global - Configurer un ou plusieurs sous-réseaux à annoncer
 network ip-address [wildcard-mask] 3. Conf. EIGRP global (Optionnel) - Configurer le Router ID EIGRP explicitement
 eigrp router-id value 4. Conf. d’interface (Optionnel) - Changer la valeurs des timers Hello et Hold Time
 ip hello-interval eigrp asn time, ip hold-time eigrp asn time 5. Conf. d’interface (Optionnel) - Configurer la bande passante et le délai des interfaces pour influencer le calcul de la métrique
 bandwidth value, delay value 6. Conf. EIGRP global (Optionnel) - Configurer l’équilibre de charge sur plusieurs routes
 maximum-paths number, variance multiplier 7. Conf. EIGRP global (Optionnel) - Activer ou désactiver le résumé automatique (Autosummarization) de routes
 auto-summary Configuration EIGRP 42 Router(config)# router eigrp as-number Router(config-router)# network ip-address [wildcard-mask] Router(config-router)# eigrp router-id value Router(config-if)# ip hello-interval eigrp time, ip hold-time eigrp time Router(config-if)# bandwidth time, delay time Router(config-router)# maximum-paths number, variance multiplier Router(config-router)# auto-summary

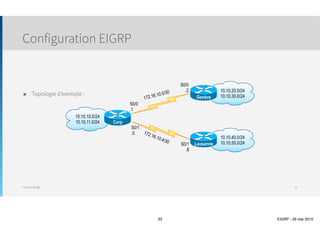

Thomas Moegli ๏ Topologie d’exemple : Configuration EIGRP 43 10.10.10.0/24 10.10.11.0/24 10.10.40.0/24 10.10.50.0/24 Corp Genève Lausanne 10.10.20.0/24 10.10.30.0/24 S0/0 .1 S0/1 .5 S0/0 .2 S0/1 .6 172.16.10.0/30 172.16.10.4/30

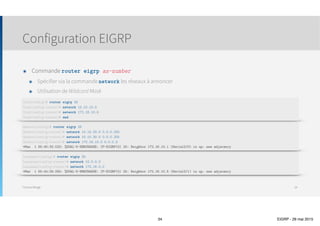

Thomas Moegli ๏ Commande router eigrp as-number ๏ Spécifier via la commande network les réseaux à annoncer ๏ Utilisation de Wildcard Mask Configuration EIGRP 44 Corp(config)# router eigrp 20 Corp(config-router)# network 10.10.10.0 Corp(config-router)# network 172.16.10.0 Corp(config-router)# end Geneve(config)# router eigrp 20 Geneve(config-router)# network 10.10.20.0 0.0.0.255 Geneve(config-router)# network 10.10.30.0 0.0.0.255 Geneve(config-router)# network 172.16.10.0 0.0.0.3 *Mar 1 00:40:33.523: %DUAL-5-NBRCHANGE: IP-EIGRP(0) 20: Neighbor 172.16.10.1 (Serial0/0) is up: new adjacency Lausanne(config)# router eigrp 20 Lausanne(config-router)# network 10.0.0.0 Lausanne(config-router)# network 172.16.0.0 *Mar 1 00:44:29.055: %DUAL-5-NBRCHANGE: IP-EIGRP(0) 20: Neighbor 172.16.10.5 (Serial0/1) is up: new adjacency Router(config)# router eigrp as-number

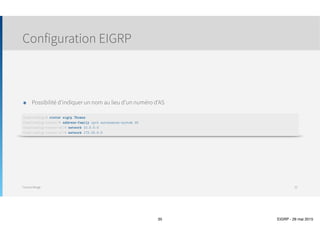

Thomas Moegli ๏ Possibilité d’indiquer un nom au lieu d’un numéro d’AS Configuration EIGRP 45 Corp(config)# router eigrp Thomas Corp(config-router)# address-family ipv4 autonomous-system 20 Corp(config-router-af)# network 10.0.0.0 Corp(config-router-af)# network 172.16.0.0

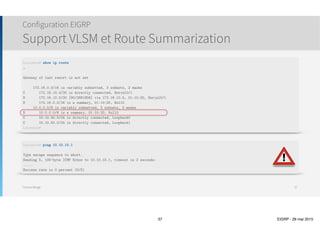

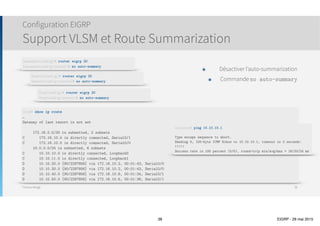

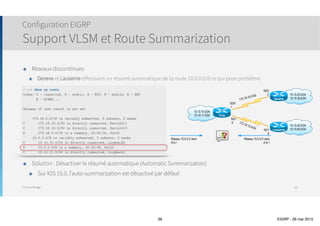

Thomas Moegli Configuration EIGRP Support VLSM et Route Summarization 46 10.10.10.0/24 10.10.11.0/24 10.10.40.0/24 10.10.50.0/24 Corp Genève Lausanne 10.10.20.0/24 10.10.30.0/24 S0/0 .1 S0/1 .5 S0/0 .2 S0/1 .6 172.16.10.0/30 172.16.10.4/30 Réseau 10.0.0.0 vient d’ici ! Réseau 10.0.0.0 vient d’ici ! Corp# show ip route Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP D - EIGRP, … Gateway of last resort is not set 172.16.0.0/16 is variably subnetted, 3 subnets, 2 masks C 172.16.10.4/30 is directly connected, Serial0/1 C 172.16.10.0/30 is directly connected, Serial0/0 D 172.16.0.0/16 is a summary, 00:52:02, Null0 10.0.0.0/8 is variably subnetted, 3 subnets, 2 masks C 10.10.10.0/24 is directly connected, Loopback0 D 10.0.0.0/8 is a summary, 00:20:09, Null0 C 10.10.11.0/24 is directly connected, Loopback1 ๏ Solution : Désactiver le résumé automatique (Automatic Summarization) ๏ Sur IOS 15.0, l’auto-summarization est désactivé par défaut 10.10.10.0/24 10.10.11.0/24 10.10.40.0/24 10.10.50.0/24 Corp Genève Lausanne 10.10.20.0/24 10.10.30.0/24 S0/0 .1 S0/1 .5 S0/0 .2 S0/1 .6 172.16.10.0/30 172.16.10.4/30 Réseau 10.0.0.0 vient d’ici ! Réseau 10.0.0.0 vient d’ici ! 10.10.10.0/24 10.10.11.0/24 10.10.40.0/24 10.10.50.0/24 Corp Genève Lausanne 10.10.20.0/24 10.10.30.0/24 S0/0 .1 S0/1 .5 S0/0 .2 S0/1 .6 172.16.10.0/30 172.16.10.4/30 Réseau 10.0.0.0 vient d’ici ! Réseau 10.0.0.0 vient d’ici ! ๏ Réseaux discontinues ๏ Geneve et Lausanne effectuent un résumé automatique de la route 10.0.0.0/8 ce qui pose problème
Thomas Moegli Lausanne# ping 10.10.10.1 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 10.10.10.1, timeout is 2 seconds: ..... Success rate is 0 percent (0/5) Configuration EIGRP Support VLSM et Route Summarization 47 Lausanne# show ip route … Gateway of last resort is not set 172.16.0.0/16 is variably subnetted, 3 subnets, 2 masks C 172.16.10.4/30 is directly connected, Serial0/1 D 172.16.10.0/30 [90/2681856] via 172.16.10.5, 01:10:20, Serial0/1 D 172.16.0.0/16 is a summary, 01:10:20, Null0 10.0.0.0/8 is variably subnetted, 3 subnets, 2 masks D 10.0.0.0/8 is a summary, 01:10:20, Null0 C 10.10.40.0/24 is directly connected, Loopback0 C 10.10.50.0/24 is directly connected, Loopback1 Lausanne#

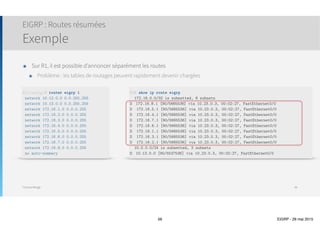

Thomas Moegli Corp# show ip route … Gateway of last resort is not set 172.16.0.0/30 is subnetted, 2 subnets C 172.16.10.4 is directly connected, Serial0/1 C 172.16.10.0 is directly connected, Serial0/0 10.0.0.0/24 is subnetted, 6 subnets C 10.10.10.0 is directly connected, Loopback0 C 10.10.11.0 is directly connected, Loopback1 D 10.10.20.0 [90/2297856] via 172.16.10.2, 00:01:43, Serial0/0 D 10.10.30.0 [90/2297856] via 172.16.10.2, 00:01:43, Serial0/0 D 10.10.40.0 [90/2297856] via 172.16.10.6, 00:01:34, Serial0/1 D 10.10.50.0 [90/2297856] via 172.16.10.6, 00:01:36, Serial0/1 Configuration EIGRP Support VLSM et Route Summarization 48 Lausanne(config)# router eigrp 20 Lausanne(config-router)# no auto-summary Geneve(config)# router eigrp 20 Geneve(config-router)# no auto-summary Corp(config)# router eigrp 20 Corp(config-router)# no auto-summary Lausanne# ping 10.10.10.1 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 10.10.10.1, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 16/20/24 ms ๏ Désactiver l’auto-summarization ๏ Commande no auto-summary

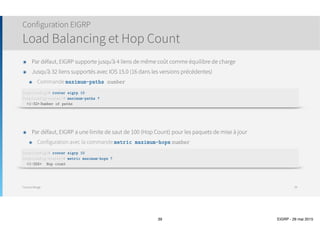

Thomas Moegli ๏ Par défaut, EIGRP supporte jusqu’à 4 liens de même coût comme équilibre de charge ๏ Jusqu’à 32 liens supportés avec IOS 15.0 (16 dans les versions précédentes) ๏ Commande maximum-paths number ๏ Par défaut, EIGRP a une limite de saut de 100 (Hop Count) pour les paquets de mise à jour ๏ Configuration avec la commande metric maximum-hops number Configuration EIGRP Load Balancing et Hop Count 49 Corp(config)# router eigrp 10 Corp(config-router)# maximum-paths ? <1-32> Number of paths Corp(config)# router eigrp 10 Corp(config-router)# metric maximum-hops ? <1-255> Hop count

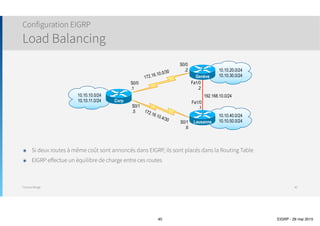

Thomas Moegli ๏ Si deux routes à même coût sont annoncés dans EIGRP, ils sont placés dans la Routing Table ๏ EIGRP effectue un équilibre de charge entre ces routes Configuration EIGRP Load Balancing 50 10.10.10.0/24 10.10.11.0/24 10.10.40.0/24 10.10.50.0/24 Corp Genève Lausanne 10.10.20.0/24 10.10.30.0/24 S0/0 .1 S0/1 .5 S0/0 .2 S0/1 .6 172.16.10.0/30 172.16.10.4/30 Fa1/0 .1 Fa1/0 .2 192.168.10.0/24
Thomas Moegli ๏ Si deux routes à même coût sont annoncés dans EIGRP, ils sont placés dans la Routing Table ๏ EIGRP effectue un équilibre de charge entre ces routes Configuration EIGRP Load Balancing 51 10.10.10.0/24 10.10.11.0/24 10.10.40.0/24 10.10.50.0/24 Corp Genève Lausanne 10.10.20.0/24 10.10.30.0/24 S0/0 .1 S0/1 .5 S0/0 .2 S0/1 .6 172.16.10.0/30 172.16.10.4/30 Fa1/0 .1 Fa1/0 .2 192.168.10.0/24 Corp# show ip route … Gateway of last resort is not set … D 192.168.10.0/24 [90/2172416] via 172.16.10.6, 00:16:04, Serial0/1 [90/2172416] via 172.16.10.2, 00:16:04, Serial0/0 172.16.0.0/30 is subnetted, 2 subnets …
Thomas Moegli ๏ Si deux routes à même coût sont annoncés dans EIGRP, ils sont placés dans la Routing Table ๏ EIGRP effectue un équilibre de charge entre ces routes Configuration EIGRP Load Balancing 52 Corp# show ip eigrp topology IP-EIGRP Topology Table for AS(20)/ID(10.10.11.1) Codes: P - Passive, A - Active, U - Update, Q - Query, R - Reply, r - reply Status, s - sia Status … P 192.168.10.0/24, 2 successors, FD is 2172416 via 172.16.10.2 (2172416/28160), Serial0/0 via 172.16.10.6 (2172416/28160), Serial0/1 … Corp# 10.10.10.0/24 10.10.11.0/24 10.10.40.0/24 10.10.50.0/24 Corp Genève Lausanne 10.10.20.0/24 10.10.30.0/24 S0/0 .1 S0/1 .5 S0/0 .2 S0/1 .6 172.16.10.0/30 172.16.10.4/30 Fa1/0 .1 Fa1/0 .2 192.168.10.0/24

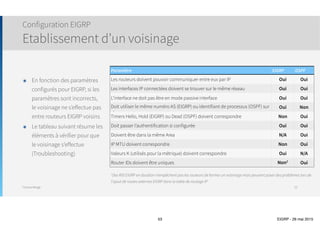

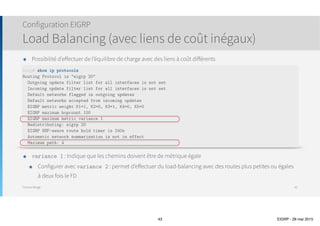

Thomas Moegli ๏ EIGRP supporte également les liens à coût inégaux ๏ Il est nécessaire de configurer la variance
 ๏ La variance est un multiplicateur entre (1 - 128) ๏ Il définit le coût maximal auquel les routes peuvent être utilisés pour de l’équilibre de charge ๏ La valeur par défaut est de 1 Configuration EIGRP Load Balancing sur liens de coût inégaux 53 Router(config)# router eigrp as-number Router(config-router)# variance multiplier Coût du Successor Variance Coût des autres routes utilisés pour l’équilibre de charge * >

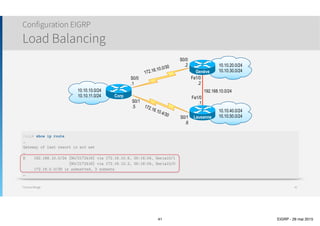

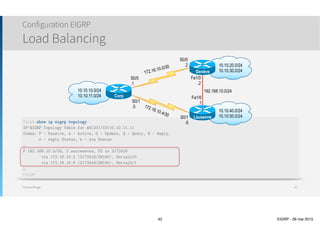

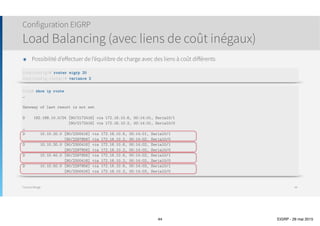

Thomas Moegli Configuration EIGRP Load Balancing sur liens de coût inégaux 54 Coût du Successor Variance Coût des autres routes utilisés pour l’équilibre de charge * > Réseau X Réseau Y 1000 R6R4 R7R3R1 R2 1000 1500 1000 3000 2000 2000 Chemin Feasible Distance R1 ➔ R2 ➔ R7 2000 R1 ➔ R3 ➔ R7 2500 R1 ➔ R4 ➔ R6 ➔ R7 7000 Si variance = 2 ➔ coût maximal = 4000 Chemins utilisés pour load balancing (R1➔R2➔R7, R1➔R3➔R7) Si variance = 4 ➔ coût maximal = 8000 Chemins utilisés pour load balancing (R1➔R2➔R7, R1➔R3➔R7, R1➔R4➔R6➔R7)
Thomas Moegli ๏ Possibilité d’effectuer de l’équilibre de charge avec des liens à coût différents Configuration EIGRP Load Balancing sur liens de coût inégaux 55 Corp# show ip protocols Routing Protocol is "eigrp 20" Outgoing update filter list for all interfaces is not set Incoming update filter list for all interfaces is not set Default networks flagged in outgoing updates Default networks accepted from incoming updates EIGRP metric weight K1=1, K2=0, K3=1, K4=0, K5=0 EIGRP maximum hopcount 100 EIGRP maximum metric variance 1 Redistributing: eigrp 20 EIGRP NSF-aware route hold timer is 240s Automatic network summarization is not in effect Maximum path: 4 ๏ variance 1 : Indique que les chemins doivent être de métrique égale ๏ Configurer avec variance 2 : permet d’effectuer du load-balancing avec des routes plus petites ou égales à deux fois le FD
Thomas Moegli Corp# show ip route … Gateway of last resort is not set D 192.168.10.0/24 [90/2172416] via 172.16.10.6, 00:14:01, Serial0/1 [90/2172416] via 172.16.10.2, 00:14:01, Serial0/0 … D 10.10.20.0 [90/2300416] via 172.16.10.6, 00:14:01, Serial0/1 [90/2297856] via 172.16.10.2, 00:14:02, Serial0/0 D 10.10.30.0 [90/2300416] via 172.16.10.6, 00:14:02, Serial0/1 [90/2297856] via 172.16.10.2, 00:14:02, Serial0/0 D 10.10.40.0 [90/2297856] via 172.16.10.6, 00:14:02, Serial0/1 [90/2300416] via 172.16.10.2, 00:14:02, Serial0/0 D 10.10.50.0 [90/2297856] via 172.16.10.6, 00:14:03, Serial0/1 [90/2300416] via 172.16.10.2, 00:14:03, Serial0/0 ๏ Possibilité d’effectuer de l’équilibre de charge avec des liens à coût différents Configuration EIGRP Load Balancing sur liens de coût inégaux 56 Corp(config)# router eigrp 20 Corp(config-router)# variance 2
Thomas Moegli Corp# show ip int s0/0 Serial0/0 is up, line protocol is up … Proxy ARP is enabled Local Proxy ARP is disabled Security level is default Split horizon is enabled ICMP redirects are always sent … ๏ Définition : Les informations de routage reçues d’une interfaces ne sont pas renvoyées sur celle-ci ๏ Activé par défaut pour EIGRP Configuration EIGRP Split Horizon 57

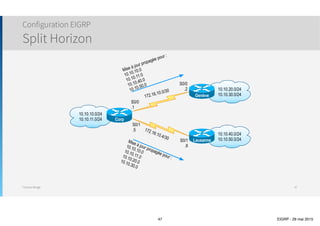

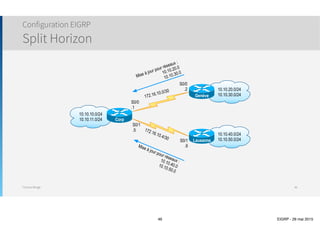

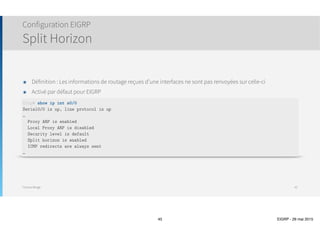

Thomas Moegli Configuration EIGRP Split Horizon 58 10.10.10.0/24 10.10.11.0/24 10.10.40.0/24 10.10.50.0/24 Corp Genève Lausanne 10.10.20.0/24 10.10.30.0/24 S0/0 .1 S0/1 .5 S0/0 .2 S0/1 .6 172.16.10.0/30 172.16.10.4/30 Mise à jour pour réseaux :10.10.40.010.10.50.0 Mise à jour pour réseaux : 10.10.20.0 10.10.30.0
Thomas Moegli 10.10.10.0/24 10.10.11.0/24 10.10.40.0/24 10.10.50.0/24 Corp Genève Lausanne 10.10.20.0/24 10.10.30.0/24 S0/0 .1 S0/1 .5 S0/0 .2 S0/1 .6 172.16.10.0/30 172.16.10.4/30 Mise à jour propagée pour : 10.10.10.010.10.11.010.10.20.010.10.30.0 Mise à jour propagée pour : 10.10.10.0 10.10.11.0 10.10.40.0 10.10.50.0 Configuration EIGRP Split Horizon 59

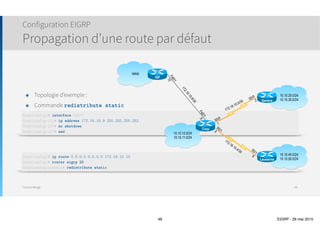

Thomas Moegli ๏ Commande redistribute static Configuration EIGRP Propagation d’une route par défaut 60 Corp(config)# interface Fa0/1 Corp(config-if)# ip address 172.16.10.9 255.255.255.252 Corp(config-if)# no shutdown Corp(config-if)# end Corp(config)# ip route 0.0.0.0 0.0.0.0 172.16.10.10 Corp(config)# router eigrp 20 Corp(config-router)# redistribute static WAN 10.10.40.0/24 10.10.50.0/24 10.10.10.0/24 10.10.11.0/24 10.10.20.0/24 10.10.30.0/24 Corp Genève Lausanne ISP 172.16.10.0/30 172.16.10.4/30 S0/0 .1 S0/1.5 S0/0 .2 S0/1 .6 172.16.10.8/30 Fa0/1 .9 Fa0/1 .10

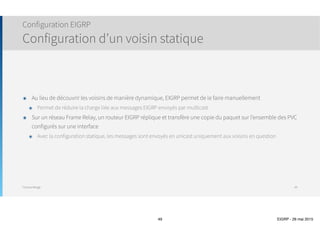

Thomas Moegli ๏ Au lieu de découvrir les voisins de manière dynamique, EIGRP permet de le faire manuellement ๏ Permet de réduire la charge liée aux messages EIGRP envoyés par multicast ๏ Sur un réseau Frame Relay, un routeur EIGRP réplique et transfère une copie du paquet sur l’ensemble des PVC configurés sur une interface ๏ Avec la configuration statique, les messages sont envoyés en unicast uniquement aux voisins en question Configuration EIGRP Configuration d’un voisin statique 61

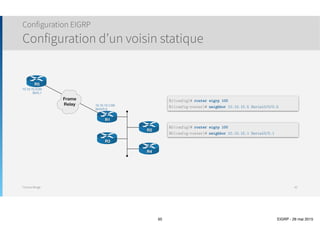

Thomas Moegli Configuration EIGRP Configuration d’un voisin statique 62 R1 R2 R3 R4 10.10.15.5/29 S0/0.1 10.10.15.1/29 S0/0/0.5 R5 Frame Relay R1(config)# router eigrp 100 R1(config-router)# neighbor 10.10.15.5 Serial0/0/0.5 R5(config)# router eigrp 100 R5(config-router)# neighbor 10.10.15.1 Serial0/0.1

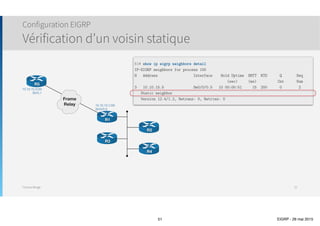

Thomas Moegli Configuration EIGRP Vérification d’un voisin statique 63 R1 R2 R3 R4 10.10.15.5/29 S0/0.1 10.10.15.1/29 S0/0/0.5 R5 Frame Relay R1# show ip eigrp neighbors detail IP-EIGRP neighbors for process 100 H   Address                 Interface    Hold Uptime  SRTT  RTO      Q       Seq                                             (sec)     (ms)          Cnt      Num 3   10.10.15.5              Se0/0/0.5   10 00:00:51     15  200      0        2    Static neighbor    Version 12.4/1.2, Retrans: 0, Retries: 0

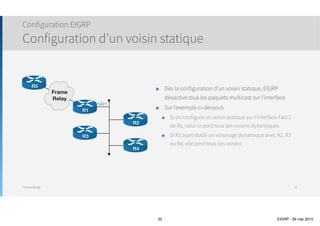

Thomas Moegli ๏ Dès la configuration d’un voisin statique, EIGRP désactive tous les paquets multicast sur l’interface ๏ Sur l’exemple ci-dessous ๏ Si on configure un voisin statique sur l’interface Fa0/1 de R1, celui-ci perd tous ses voisins dynamiques ๏ Si R1 avait établi un voisinage dynamique avec R2, R3 ou R4, elle perd tous ces voisins Configuration EIGRP Configuration d’un voisin statique 64 R1 R2 R3 R4 Fa0/1 R5 Frame Relay
Thomas Moegli ๏ En fonction des paramètres configurés pour EIGRP, si les paramètres sont incorrects, le voisinage ne s’effectue pas entre routeurs EIGRP voisins ๏ Le tableau suivant résume les éléments à vérifier pour que le voisinage s’effectue (Troubleshooting) Configuration EIGRP Etablissement d’un voisinage 65 Paramètre EIGRP OSPF Les routeurs doivent pouvoir communiquer entre eux par IP Oui Oui Les interfaces IP connectées doivent se trouver sur le même réseau Oui Oui L’interface ne doit pas être en mode passive interface Oui Oui Doit utiliser le même numéro AS (EIGRP) ou identifiant de processus (OSPF) sur chaque routeur Oui Non Timers Hello, Hold (EIGRP) ou Dead (OSPF) doivent correspondre Non Oui Doit passer l’authentification si configurée Oui Oui Doivent être dans la même Area N/A Oui IP MTU doivent correspondre Non Oui Valeurs K (utilisés pour la métrique) doivent correspondre Oui N/A Router IDs doivent être uniques Non1 Oui 1Des RID EIGRP en doublon n’empêchent pas les routeurs de former un voisinage mais peuvent poser des problèmes lors de l’ajout de routes externes EIGRP dans la table de routage IP
Protocole EIGRP Routes résumées

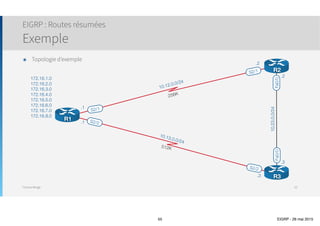

Thomas Moegli R1 S2/1 10.12.0.0/24 .1 R2 R3 S2/2 S2/2 S2/1 10.13.0.0/24 256K 512K 172.16.1.0 172.16.2.0 172.16.3.0 172.16.4.0 172.16.5.0 172.16.6.0 172.16.7.0 172.16.8.0 10.23.0.0/24 Fa0/0Fa0/0 .2 .1 .3 .2 .3 ๏ Topologie d’exemple EIGRP : Routes résumées Exemple 67
Thomas Moegli ๏ Sur R1, il est possible d’annoncer séparément les routes ๏ Problème : les tables de routages peuvent rapidement devenir chargées EIGRP : Routes résumées Exemple 68 R1(config)# router eigrp 1 network 10.12.0.0 0.0.255.255 network 10.13.0.0 0.0.255.255 network 172.16.1.0 0.0.0.255 network 172.16.2.0 0.0.0.255 network 172.16.3.0 0.0.0.255 network 172.16.4.0 0.0.0.255 network 172.16.5.0 0.0.0.255 network 172.16.6.0 0.0.0.255 network 172.16.7.0 0.0.0.255 network 172.16.8.0 0.0.0.255 no auto-summary R2# show ip route eigrp 172.16.0.0/32 is subnetted, 8 subnets D 172.16.8.1 [90/5665536] via 10.23.0.3, 00:02:27, FastEthernet0/0 D 172.16.5.1 [90/5665536] via 10.23.0.3, 00:02:27, FastEthernet0/0 D 172.16.4.1 [90/5665536] via 10.23.0.3, 00:02:27, FastEthernet0/0 D 172.16.7.1 [90/5665536] via 10.23.0.3, 00:02:27, FastEthernet0/0 D 172.16.6.1 [90/5665536] via 10.23.0.3, 00:02:27, FastEthernet0/0 D 172.16.1.1 [90/5665536] via 10.23.0.3, 00:02:27, FastEthernet0/0 D 172.16.3.1 [90/5665536] via 10.23.0.3, 00:02:27, FastEthernet0/0 D 172.16.2.1 [90/5665536] via 10.23.0.3, 00:02:27, FastEthernet0/0 10.0.0.0/24 is subnetted, 3 subnets D 10.13.0.0 [90/5537536] via 10.23.0.3, 00:02:27, FastEthernet0/0

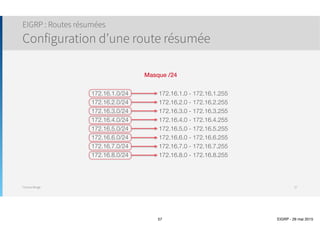

Thomas Moegli EIGRP : Routes résumées Configuration d’une route résumée 69 172.16.1.0/24
 172.16.2.0/24
 172.16.3.0/24
 172.16.4.0/24
 172.16.5.0/24
 172.16.6.0/24
 172.16.7.0/24
 172.16.8.0/24 172.16.1.0 - 172.16.1.255
 172.16.2.0 - 172.16.2.255
 172.16.3.0 - 172.16.3.255
 172.16.4.0 - 172.16.4.255
 172.16.5.0 - 172.16.5.255
 172.16.6.0 - 172.16.6.255
 172.16.7.0 - 172.16.7.255
 172.16.8.0 - 172.16.8.255 Masque /24

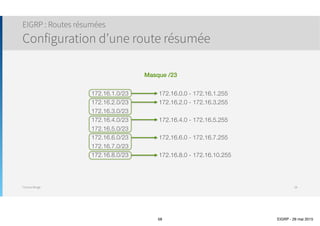

Thomas Moegli EIGRP : Routes résumées Configuration d’une route résumée 70 172.16.1.0/23
 172.16.2.0/23
 172.16.3.0/23
 172.16.4.0/23
 172.16.5.0/23
 172.16.6.0/23
 172.16.7.0/23
 172.16.8.0/23 172.16.0.0 - 172.16.1.255
 172.16.2.0 - 172.16.3.255

 172.16.4.0 - 172.16.5.255

 172.16.6.0 - 172.16.7.255

 172.16.8.0 - 172.16.10.255 Masque /23
Thomas Moegli EIGRP : Routes résumées Configuration d’une route résumée 71 172.16.1.0/22

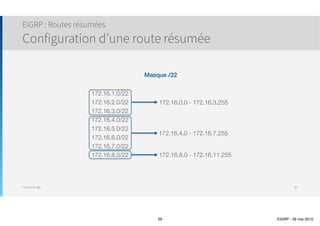

 172.16.2.0/22
 172.16.3.0/22
 172.16.4.0/22
 172.16.5.0/22
 172.16.6.0/22
 172.16.7.0/22
 172.16.8.0/22 172.16.4.0 - 172.16.7.255 Masque /22 172.16.8.0 - 172.16.11.255 172.16.0.0 - 172.16.3.255
Thomas Moegli EIGRP : Routes résumées Configuration d’une route résumée 72 172.16.1.0/21
 172.16.2.0/21
 172.16.3.0/21
 172.16.4.0/21
 172.16.5.0/21
 172.16.6.0/21
 172.16.7.0/21

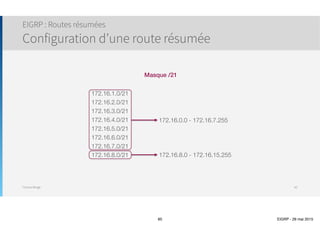

 172.16.8.0/21 172.16.0.0 - 172.16.7.255 Masque /21 172.16.8.0 - 172.16.15.255
Thomas Moegli EIGRP : Routes résumées Configuration d’une route résumée 73 172.16.0.0/24 172.16.1.0/24 172.16.2.0/24 172.16.3.0/24 172.16.4.0/24 172.16.5.0/24 172.16.6.0/24 172.16.7.0/24 172.16.8.0/24 172.16.0.0/23 172.16.2.0/23 172.16.4.0/23 172.16.6.0/23 172.16.8.0/23 172.16.0.0/22 172.16.4.0/22 172.16.8.0/22 172.16.0.0/21 172.16.8.0/21

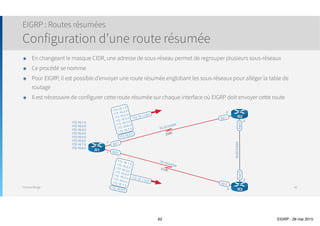

Thomas Moegli ๏ En changeant le masque CIDR, une adresse de sous-réseau permet de regrouper plusieurs sous-réseaux ๏ Ce procédé se nomme ๏ Pour EIGRP, il est possible d’envoyer une route résumée englobant les sous-réseaux pour alléger la table de routage ๏ Il est nécessaire de configurer cette route résumée sur chaque interface où EIGRP doit envoyer cette route EIGRP : Routes résumées Configuration d’une route résumée 74 R1 S2/1 10.12.0.0/24 .1 R2 R3 S2/2 S2/2 S2/1 10.13.0.0/24 256K 512K 172.16.1.0 172.16.2.0 172.16.3.0 172.16.4.0 172.16.5.0 172.16.6.0 172.16.7.0 172.16.8.0 10.23.0.0/24 Fa0/0Fa0/0 .2 .1 .3 .2 .3 172.16.1.0/21 172.16.1.0 172.16.2.0 172.16.3.0 172.16.4.0 172.16.5.0 172.16.6.0 172.16.7.0 172.16.1.0/21 172.16.1.0172.16.2.0172.16.3.0172.16.4.0172.16.5.0172.16.6.0172.16.7.0 172.16.8.0 172.16.8.0
Thomas Moegli ๏ La configuration de la route résumée se fait au niveau de l’interface : ๏ Exemple pour la topologie d’exemple :
 EIGRP : Routes résumées Configuration d’une route résumée 75 ip summary-address eigrp as-number ip-address mask [admin-distance] [leak-map name] R1(config)# interface S2/1 R1(config-if)# ip summary-address eigrp 1 172.16.1.0 255.255.248.0 *Mar 1 01:46:47.823: %DUAL-5-NBRCHANGE: IP-EIGRP(0) 1: Neighbor 10.12.0.2 (Serial2/1) is resync: summary configured R1(config)# interface S2/2 R1(config-if)# ip summary-address 172.16.1.0 255.255.248.0

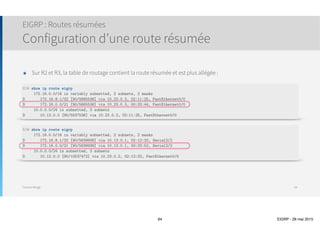

Thomas Moegli ๏ Sur R2 et R3, la table de routage contient la route résumée et est plus allégée : EIGRP : Routes résumées Configuration d’une route résumée 76 R2# show ip route eigrp 172.16.0.0/16 is variably subnetted, 2 subnets, 2 masks D 172.16.8.1/32 [90/5665536] via 10.23.0.3, 02:11:25, FastEthernet0/0 D 172.16.0.0/21 [90/5665536] via 10.23.0.3, 00:32:44, FastEthernet0/0 10.0.0.0/24 is subnetted, 3 subnets D 10.13.0.0 [90/5537536] via 10.23.0.3, 02:11:25, FastEthernet0/0 R3# show ip route eigrp 172.16.0.0/16 is variably subnetted, 2 subnets, 2 masks D 172.16.8.1/32 [90/5639936] via 10.13.0.1, 02:12:32, Serial2/2 D 172.16.0.0/21 [90/5639936] via 10.13.0.1, 00:33:52, Serial2/2 10.0.0.0/24 is subnetted, 3 subnets D 10.12.0.0 [90/10537472] via 10.23.0.2, 02:12:32, FastEthernet0/0
Protocole EIGRP EIGRP et réseaux WAN

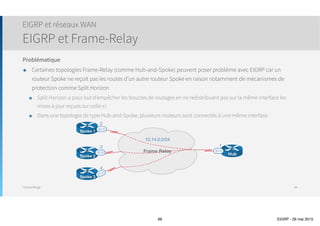

Thomas Moegli Problématique ๏ Certaines topologies Frame-Relay (comme Hub-and-Spoke) peuvent poser problème avec EIGRP car un routeur Spoke ne reçoit pas les routes d’un autre routeur Spoke en raison notamment de mécanismes de protection comme Split Horizon ๏ Split Horizon a pour but d’empêcher les boucles de routages en ne redistribuant pas sur la même interface les mises à jour reçues sur celle-ci ๏ Dans une topologie de type Hub-and-Spoke, plusieurs routeurs sont connectés à une même interface EIGRP et réseaux WAN EIGRP et Frame-Relay 78 HubSpoke 2 Spoke 3 Spoke 1 S1/0 S1/0 S1/0 S1/0 10.14.0.0/24 Frame Relay .1 .2 .3 .4

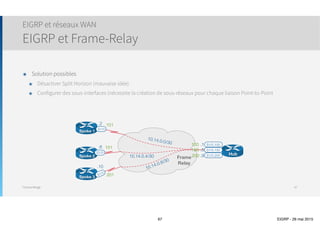

Thomas Moegli ๏ Solution possibles ๏ Désactiver Split Horizon (mauvaise idée) ๏ Configurer des sous-interfaces (nécessite la création de sous-réseaux pour chaque liaison Point-to-Point EIGRP et réseaux WAN EIGRP et Frame-Relay 79 HubSpoke 2 Spoke 3 Spoke 1 S1/0.100 S1/0 S1/0 S1/0 10.14.0.0/30 Frame Relay .1 .2 .6 .10 S1/0.150 S1/0.200 .5 .910.14.0.4/30 10.14.0.8/30 100 150 200 201 151 101

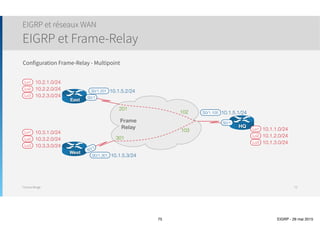

Thomas Moegli HQ West East S0/1 S0/1 S0/1 Frame Relay 102 10.1.1.0/24Lo1 10.1.2.0/24Lo2 10.1.3.0/24Lo3 103 201 301 10.2.1.0/24Lo1 10.2.2.0/24Lo2 10.2.3.0/24Lo3 10.3.1.0/24Lo1 10.3.2.0/24Lo2 10.3.3.0/24Lo3 10.1.102.1/30S0/1.102 10.1.103.1/30S0/1.103 10.1.102.2/30S0/1.201 10.1.103.2/30S0/1.301 Configuration Frame-Relay - Point-to-Point EIGRP et réseaux WAN EIGRP et Frame-Relay 80

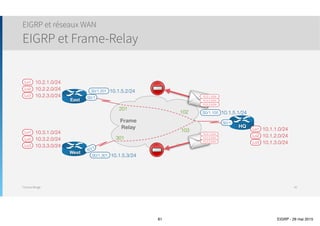

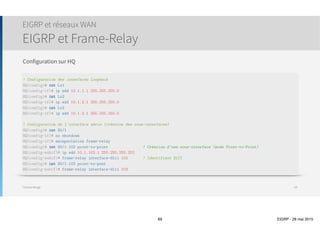

Thomas Moegli Configuration sur HQ EIGRP et réseaux WAN EIGRP et Frame-Relay 81 ! Configuration des interfaces Loopback HQ(config)# int Lo1 HQ(config-if)# ip add 10.1.1.1 255.255.255.0 HQ(config)# int Lo2 HQ(config-if)# ip add 10.1.2.1 255.255.255.0 HQ(config)# int Lo3 HQ(config-if)# ip add 10.1.3.1 255.255.255.0 ! Configuration de l’interface série (création des sous-interfaces) HQ(config)# int S0/1 HQ(config-if)# no shutdown HQ(config-if)# encapsulation frame-relay HQ(config)# int S0/1.102 point-to-point ! Création d’une sous-interface (mode Point-to-Point) HQ(config-subif)# ip add 10.1.102.1 255.255.255.252 HQ(config-subif)# frame-relay interface-dlci 102 ! Identifiant DLCI HQ(config)# int S0/1.103 point-to-pont HQ(config-subif)# frame-relay interface-dlci 103

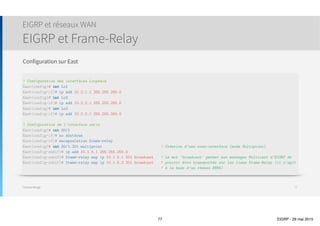

Thomas Moegli Configuration sur East EIGRP et réseaux WAN EIGRP et Frame-Relay 82 ! Configuration des interfaces Loopback East(config)# int Lo1 East(config-if)# ip add 10.2.1.1 255.255.255.0 East(config)# int Lo2 East(config-if)# ip add 10.2.2.1 255.255.255.0 East(config)# int Lo3 East(config-if)# ip add 10.2.3.1 255.255.255.0 ! Configuration de l’interface série (création des sous-interfaces) East(config)# int S0/1 East(config-if)# no shutdown East(config-if)# encapsulation frame-relay East(config)# int S0/1.201 point-to-point ! Création d’une sous-interface (mode Point-to-Point) East(config-subif)# ip add 10.1.102.2 255.255.255.252 East(config-subif)# frame-relay interface-dlci 201 ! Identifiant DLCI

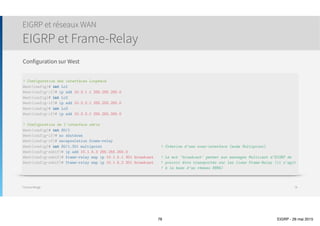

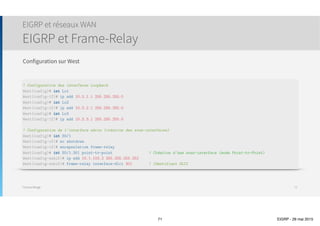

Thomas Moegli Configuration sur West EIGRP et réseaux WAN EIGRP et Frame-Relay 83 ! Configuration des interfaces Loopback West(config)# int Lo1 West(config-if)# ip add 10.3.1.1 255.255.255.0 West(config)# int Lo2 West(config-if)# ip add 10.3.2.1 255.255.255.0 West(config)# int Lo3 West(config-if)# ip add 10.3.3.1 255.255.255.0 ! Configuration de l’interface série (création des sous-interfaces) West(config)# int S0/1 West(config-if)# no shutdown West(config-if)# encapsulation frame-relay West(config)# int S0/1.301 point-to-point ! Création d’une sous-interface (mode Point-to-Point) West(config-subif)# ip add 10.1.103.2 255.255.255.252 West(config-subif)# frame-relay interface-dlci 301 ! Identifiant DLCI

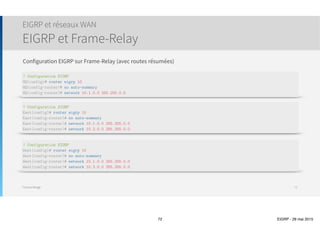

Thomas Moegli Configuration EIGRP sur Frame-Relay (avec routes résumées) EIGRP et réseaux WAN EIGRP et Frame-Relay 84 ! Configuration EIGRP HQ(config)# router eigrp 10 HQ(config-router)# no auto-summary HQ(config-router)# network 10.1.0.0 255.255.0.0 ! Configuration EIGRP East(config)# router eigrp 10 East(config-router)# no auto-summary East(config-router)# network 10.1.0.0 255.255.0.0 East(config-router)# network 10.2.0.0 255.255.0.0 ! Configuration EIGRP West(config)# router eigrp 10 West(config-router)# no auto-summary West(config-router)# network 10.1.0.0 255.255.0.0 West(config-router)# network 10.3.0.0 255.255.0.0

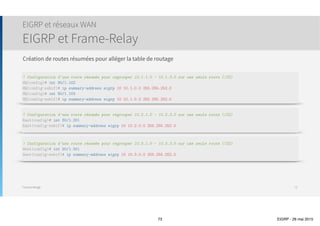

Thomas Moegli Création de routes résumées pour alléger la table de routage EIGRP et réseaux WAN EIGRP et Frame-Relay 85 ! Configuration d’une route résumée pour regrouper 10.1.1.0 - 10.1.3.0 sur une seule route (/22) HQ(config)# int S0/1.102 HQ(config-subif)# ip summary-address eigrp 10 10.1.0.0 255.255.252.0 HQ(config)# int S0/1.103 HQ(config-subif)# ip summary-address eigrp 10 10.1.0.0 255.255.252.0 ! Configuration d’une route résumée pour regrouper 10.2.1.0 - 10.2.3.0 sur une seule route (/22) East(config)# int S0/1.201 East(config-subif)# ip summary-address eigrp 10 10.2.0.0 255.255.252.0 ! Configuration d’une route résumée pour regrouper 10.3.1.0 - 10.3.3.0 sur une seule route (/22) West(config)# int S0/1.301 West(config-subif)# ip summary-address eigrp 10 10.3.0.0 255.255.252.0
Thomas Moegli Vue de la table de routage sur East et West EIGRP et réseaux WAN EIGRP et Frame-Relay 86 East# show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area … Gateway of last resort is not set 10.0.0.0/8 is variably subnetted, 8 subnets, 3 masks D 10.2.0.0/22 is a summary, 00:04:20, Null0 D 10.3.0.0/22 [90/2809856] via 10.1.102.1, 00:04:09, Serial0/1.201 C 10.2.1.0/24 is directly connected, Loopback1 C 10.2.2.0/24 is directly connected, Loopback2 D 10.1.0.0/22 [90/2297856] via 10.1.102.1, 00:04:15, Serial0/1.201 C 10.2.3.0/24 is directly connected, Loopback3 D 10.1.103.0/30 [90/2681856] via 10.1.102.1, 00:04:15, Serial0/1.201 C 10.1.102.0/30 is directly connected, Serial0/1.201 West# show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area … Gateway of last resort is not set 10.0.0.0/8 is variably subnetted, 8 subnets, 3 masks D 10.2.0.0/22 [90/2809856] via 10.1.103.1, 00:05:22, Serial0/1.301 C 10.3.1.0/24 is directly connected, Loopback1 D 10.3.0.0/22 is a summary, 00:05:25, Null0 C 10.3.3.0/24 is directly connected, Loopback3 D 10.1.0.0/22 [90/2297856] via 10.1.103.1, 00:05:22, Serial0/1.301 C 10.3.2.0/24 is directly connected, Loopback2 C 10.1.103.0/30 is directly connected, Serial0/1.301 D 10.1.102.0/30 [90/2681856] via 10.1.103.1, 00:05:31, Serial0/1.301

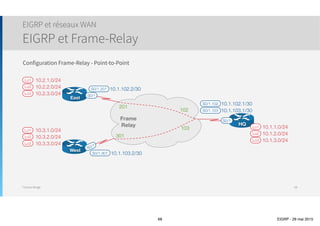

Thomas Moegli EIGRP et réseaux WAN EIGRP et Frame-Relay 87 Configuration Frame-Relay - Multipoint HQ West East S0/1 S0/1 S0/1 Frame Relay 102 10.1.1.0/24Lo1 10.1.2.0/24Lo2 10.1.3.0/24Lo3 103 201 301 10.2.1.0/24Lo1 10.2.2.0/24Lo2 10.2.3.0/24Lo3 10.3.1.0/24Lo1 10.3.2.0/24Lo2 10.3.3.0/24Lo3 10.1.5.1/24S0/1.100 10.1.5.2/24S0/1.201 10.1.5.3/24S0/1.301
Thomas Moegli Configuration sur HQ EIGRP et réseaux WAN EIGRP et Frame-Relay 88 ! Configuration des interfaces Loopback HQ(config)# int Lo1 HQ(config-if)# ip add 10.1.1.1 255.255.255.0 HQ(config)# int Lo2 HQ(config-if)# ip add 10.1.2.1 255.255.255.0 HQ(config)# int Lo3 HQ(config-if)# ip add 10.1.3.1 255.255.255.0 ! Configuration de l’interface série HQ(config)# int S0/1 HQ(config-if)# no shutdown HQ(config-if)# encapsulation frame-relay HQ(config)# int S0/1.100 multipoint ! Création d’une sous-interface (mode Multipoint) HQ(config-subif)# ip add 10.1.5.1 255.255.255.0 HQ(config-subif)# frame-relay map ip 10.1.5.2 102 broadcast ! Le mot ‘broadcast’ permet aux messages Multicast d’EIGRP de HQ(config-subif)# frame-relay map ip 10.1.5.3 103 broadcast ! pouvoir être transportés sur les liens Frame-Relay (il s’agit ! à la base d’un réseau NBMA)
Thomas Moegli Configuration sur East EIGRP et réseaux WAN EIGRP et Frame-Relay 89 ! Configuration des interfaces Loopback East(config)# int Lo1 East(config-if)# ip add 10.2.1.1 255.255.255.0 East(config)# int Lo2 East(config-if)# ip add 10.2.2.1 255.255.255.0 East(config)# int Lo3 East(config-if)# ip add 10.2.3.1 255.255.255.0 ! Configuration de l’interface série East(config)# int S0/1 East(config-if)# no shutdown East(config-if)# encapsulation frame-relay East(config)# int S0/1.201 multipoint ! Création d’une sous-interface (mode Multipoint) East(config-subif)# ip add 10.1.5.1 255.255.255.0 East(config-subif)# frame-relay map ip 10.1.5.1 201 broadcast ! Le mot ‘broadcast’ permet aux messages Multicast d’EIGRP de East(config-subif)# frame-relay map ip 10.1.5.3 201 broadcast ! pouvoir être transportés sur les liens Frame-Relay (il s’agit ! à la base d’un réseau NBMA)
Thomas Moegli Configuration sur West EIGRP et réseaux WAN EIGRP et Frame-Relay 90 ! Configuration des interfaces Loopback West(config)# int Lo1 West(config-if)# ip add 10.3.1.1 255.255.255.0 West(config)# int Lo2 West(config-if)# ip add 10.3.2.1 255.255.255.0 West(config)# int Lo3 West(config-if)# ip add 10.3.3.1 255.255.255.0 ! Configuration de l’interface série West(config)# int S0/1 West(config-if)# no shutdown West(config-if)# encapsulation frame-relay West(config)# int S0/1.301 multipoint ! Création d’une sous-interface (mode Multipoint) West(config-subif)# ip add 10.1.5.3 255.255.255.0 West(config-subif)# frame-relay map ip 10.1.5.1 301 broadcast ! Le mot ‘broadcast’ permet aux messages Multicast d’EIGRP de West(config-subif)# frame-relay map ip 10.1.5.2 301 broadcast ! pouvoir être transportés sur les liens Frame-Relay (il s’agit ! à la base d’un réseau NBMA)

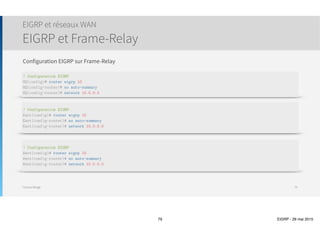

Thomas Moegli Configuration EIGRP sur Frame-Relay EIGRP et réseaux WAN EIGRP et Frame-Relay 91 ! Configuration EIGRP HQ(config)# router eigrp 10 HQ(config-router)# no auto-summary HQ(config-router)# network 10.0.0.0 ! Configuration EIGRP East(config)# router eigrp 10 East(config-router)# no auto-summary East(config-router)# network 10.0.0.0 ! Configuration EIGRP West(config)# router eigrp 10 West(config-router)# no auto-summary West(config-router)# network 10.0.0.0
Thomas Moegli Table de routage EIGRP et réseaux WAN EIGRP et Frame-Relay 92 East# show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, … Gateway of last resort is not set 10.0.0.0/24 is subnetted, 7 subnets D 10.1.3.0 [90/2297856] via 10.1.5.1, 00:05:33, Serial0/1.201 D 10.1.2.0 [90/2297856] via 10.1.5.1, 00:05:33, Serial0/1.201 C 10.2.1.0 is directly connected, Loopback1 D 10.1.1.0 [90/2297856] via 10.1.5.1, 00:05:33, Serial0/1.201 C 10.2.2.0 is directly connected, Loopback2 C 10.2.3.0 is directly connected, Loopback3 C 10.1.5.0 is directly connected, Serial0/1.201 West# show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, … Gateway of last resort is not set 10.0.0.0/24 is subnetted, 7 subnets D 10.1.3.0 [90/2297856] via 10.1.5.1, 00:06:22, Serial0/1.301 C 10.3.1.0 is directly connected, Loopback1 D 10.1.2.0 [90/2297856] via 10.1.5.1, 00:06:22, Serial0/1.301 D 10.1.1.0 [90/2297856] via 10.1.5.1, 00:06:22, Serial0/1.301 C 10.3.3.0 is directly connected, Loopback3 C 10.3.2.0 is directly connected, Loopback2 C 10.1.5.0 is directly connected, Serial0/1.301 On remarque que les routes entre East et West n’ont pas été échangées. East ne reçoit pas les routes Loopback de West et inversement Problème due à la topologie Multipoint
Thomas Moegli EIGRP et réseaux WAN EIGRP et Frame-Relay 93 HQ West East S0/1 S0/1 S0/1 Frame Relay 102 10.1.1.0/24Lo1 10.1.2.0/24Lo2 10.1.3.0/24Lo3 103 201 301 10.2.1.0/24Lo1 10.2.2.0/24Lo2 10.2.3.0/24Lo3 10.3.1.0/24Lo1 10.3.2.0/24Lo2 10.3.3.0/24Lo3 10.1.5.1/24S0/1.100 10.1.5.2/24S0/1.201 10.1.5.3/24S0/1.301 10.2.1.0/24 10.2.2.0/24 10.2.3.0/24 10.3.1.0/24 10.3.2.0/24 10.3.3.0/24

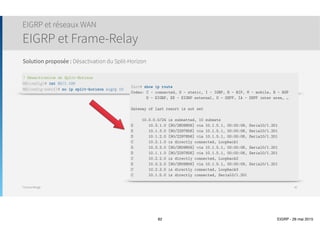

Thomas Moegli Solution proposée : Désactivation du Split-Horizon EIGRP et réseaux WAN EIGRP et Frame-Relay 94 ! Désactivation du Split-Horizon HQ(config)# int S0/1.100 HQ(config-subif)# no ip split-horizon eigrp 10 East# show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area, … Gateway of last resort is not set 10.0.0.0/24 is subnetted, 10 subnets D 10.3.1.0 [90/2809856] via 10.1.5.1, 00:00:08, Serial0/1.201 D 10.1.3.0 [90/2297856] via 10.1.5.1, 00:00:08, Serial0/1.201 D 10.1.2.0 [90/2297856] via 10.1.5.1, 00:00:08, Serial0/1.201 C 10.2.1.0 is directly connected, Loopback1 D 10.3.3.0 [90/2809856] via 10.1.5.1, 00:00:08, Serial0/1.201 D 10.1.1.0 [90/2297856] via 10.1.5.1, 00:00:08, Serial0/1.201 C 10.2.2.0 is directly connected, Loopback2 D 10.3.2.0 [90/2809856] via 10.1.5.1, 00:00:09, Serial0/1.201 C 10.2.3.0 is directly connected, Loopback3 C 10.1.5.0 is directly connected, Serial0/1.201
Protocole EIGRP EIGRP Stubs

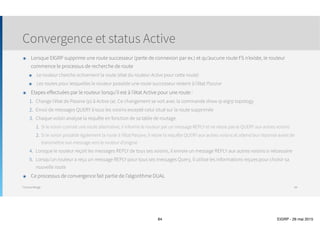

Thomas Moegli ๏ Lorsque EIGRP supprime une route successeur (perte de connexion par ex.) et qu’aucune route FS n’existe, le routeur commence le processus de recherche de route ๏ Le routeur cherche activement la route (état du routeur Active pour cette route) ๏ Les routes pour lesquelles le routeur possède une route successeur restent à l’état Passive Convergence et status Active 96 Réseau X Réseau Y 1000 R6R4 R7R3R1 R2 1000 1500 1000 3000 2000 2000 2500 Query
Thomas Moegli ๏ Etapes effectuées par le routeur lorsqu’il est à l’état Active pour une route : 1. Change l’état de Passive (p) à Active (a). Ce changement se voit avec la commande show ip eigrp topology 2. Envoi de messages QUERY à tous les voisins excepté celui situé sur la route supprimée 3. Chaque voisin analyse la requête en fonction de sa table de routage. 1. Si le voisin connait une route alternative, il informe le routeur par un message REPLY et ne relaie pas le QUERY aux autres voisins 2. Si le voisin possède également la route à l’état Passive, il relaie la requête QUERY aux autres voisins et attend leur réponse avant de transmettre son message vers le routeur d’origine 4. Lorsque le routeur reçoit les messages REPLY de tous ses voisins, il envoie un message REPLY aux autres voisins si nécessaire 5. Lorsqu’un routeur a reçu un message REPLY pour tous ses messages Query, il utilise les informations reçues pour choisir sa nouvelle route ๏ Ce processus de convergence fait partie de l’algorithme DUAL Convergence et status Active 97 Router# show ip eigrp topology

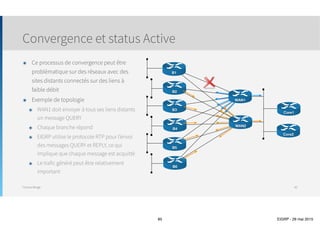

Thomas Moegli ๏ Ce processus de convergence peut être problématique sur des réseaux avec des sites distants connectés sur des liens à faible débit ๏ Exemple de topologie ๏ WAN1 doit envoyer à tous ses liens distants un message QUERY ๏ Chaque branche répond ๏ EIGRP utilise le protocole RTP pour l’envoi des messages QUERY et REPLY, ce qui implique que chaque message est acquitté ๏ Le trafic généré peut être relativement important Convergence et status Active 98 Core1 Core2 B1 B2 B3 B4 B5 B6 WAN1 WAN2

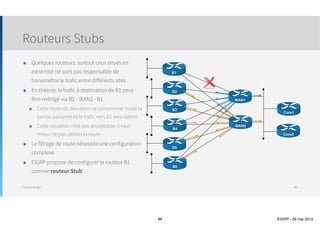

Thomas Moegli ๏ Quelques routeurs, surtout ceux situés en extrémité ne sont pas responsable de transmettre le trafic entre différents sites ๏ En théorie, le trafic à destination de B1 peut être redirigé via B2 - WAN2 - B1 ๏ Cette route de déviation va consommer toute la bande passante et le trafic vers B1 sera ralenti ๏ Cette situation n’est pas acceptable, il vaut mieux ne pas utiliser la route ๏ Le filtrage de route nécessite une configuration complexe ๏ EIGRP propose de configurer le routeur B1 comme routeur Stub Routeurs Stubs 99 Core1 Core2 B1 B2 B3 B4 B5 B6 WAN1 WAN2

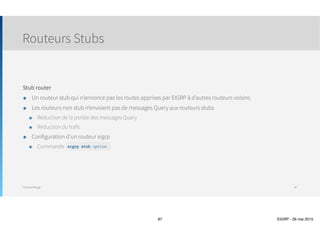

Thomas Moegli Stub router ๏ Un routeur stub qui n’annonce pas les routes apprises par EIGRP à d’autres routeurs voisins ๏ Les routeurs non stub n’envoient pas de messages Query aux routeurs stubs ๏ Réduction de la portée des messages Query ๏ Réduction du trafic ๏ Configuration d’un routeur EIGRP ๏ Commande Routeurs Stubs 100 eigrp stub option

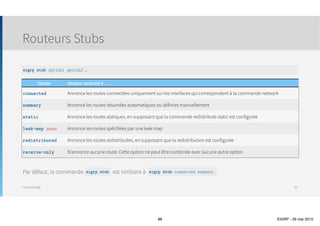

Thomas Moegli Par défaut, la commande est similaire à Routeurs Stubs 101 Option Routeur autorisé à …. connected Annonce les routes connectées uniquement sur les interfaces qui correspondent à la commande network summary Annonce les routes résumées automatiques ou définies manuellement static Annonce les routes statiques, en supposant que la commande redistribute static est configurée leak-map name Annonce les routes spécifiées par une leak map redistributed Annonce les routes redistribuées, en supposant que la redistribution est configurée receive-only N’annonce aucune route. Cette option ne peut être combinée avec aucune autre option Router(config-router)# eigrp stub [receive-only | connected | static | summary] option2 option3 … eigrp stub eigrp stub connected summary

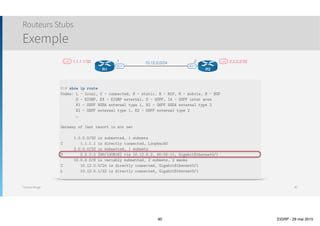

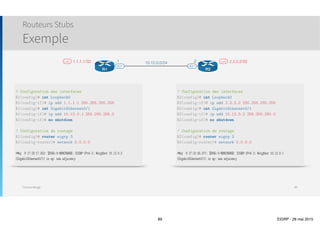

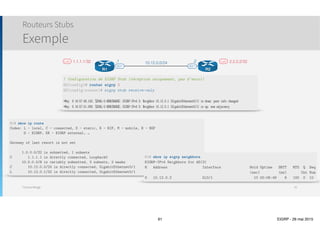

Thomas Moegli Routeurs Stubs Exemple 102 R2R1 1.1.1.1/32Lo0 2.2.2.2/32Lo0 G0/1 G0/1 .1 .210.12.0.0/24 ! Configuration des interfaces R1(config)# int Loopback0 R1(config-if)# ip add 1.1.1.1 255.255.255.255 R1(config)# int GigabitEthernet0/1 R1(config-if)# ip add 10.12.0.1 255.255.255.0 R1(config-if)# no shutdown ! Configuration du routage R1(config)# router eigrp 3 R1(config-router)# network 0.0.0.0 *May 9 17:32:17.552: %DUAL-5-NBRCHANGE: EIGRP-IPv4 3: Neighbor 10.12.0.2 (GigabitEthernet0/1) is up: new adjacency ! Configuration des interfaces R2(config)# int Loopback0 R2(config-if)# ip add 2.2.2.2 255.255.255.255 R2(config)# int GigabitEthernet0/1 R2(config-if)# ip add 10.12.0.2 255.255.255.0 R2(config-if)# no shutdown ! Configuration du routage R2(config)# router eigrp 3 R2(config-router)# network 0.0.0.0 *May 9 17:31:55.071: %DUAL-5-NBRCHANGE: EIGRP-IPv4 3: Neighbor 10.12.0.1 (GigabitEthernet0/1) is up: new adjacency
Thomas Moegli Routeurs Stubs Exemple 103 R2R1 1.1.1.1/32Lo0 2.2.2.2/32Lo0 G0/1 G0/1 .1 .210.12.0.0/24 R1# show ip route Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2 … Gateway of last resort is not set 1.0.0.0/32 is subnetted, 1 subnets C 1.1.1.1 is directly connected, Loopback0 2.0.0.0/32 is subnetted, 1 subnets D 2.2.2.2 [90/130816] via 10.12.0.2, 00:02:11, GigabitEthernet0/1 10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks C 10.12.0.0/24 is directly connected, GigabitEthernet0/1 L 10.12.0.1/32 is directly connected, GigabitEthernet0/1
Thomas Moegli Routeurs Stubs Exemple 104 R2R1 1.1.1.1/32Lo0 2.2.2.2/32Lo0 G0/1 G0/1 .1 .210.12.0.0/24 ! Configuration de EIGRP Stub (réception uniquement, pas d’envoi) R2(config)# router eigrp 3 R2(config-router)# eigrp stub receive-only *May 9 16:57:49.143: %DUAL-5-NBRCHANGE: EIGRP-IPv4 3: Neighbor 10.12.0.1 (GigabitEthernet0/1) is down: peer info changed *May 9 16:57:51.099: %DUAL-5-NBRCHANGE: EIGRP-IPv4 3: Neighbor 10.12.0.1 (GigabitEthernet0/1) is up: new adjacency R1# show ip route Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, … Gateway of last resort is not set 1.0.0.0/32 is subnetted, 1 subnets C 1.1.1.1 is directly connected, Loopback0 10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks C 10.12.0.0/24 is directly connected, GigabitEthernet0/1 L 10.12.0.1/32 is directly connected, GigabitEthernet0/1 R1# show ip eigrp neighbors EIGRP-IPv4 Neighbors for AS(3) H Address Interface Hold Uptime SRTT RTO Q Seq (sec) (ms) Cnt Num 0 10.12.0.2 Gi0/1 10 00:06:49 6 100 0 10
Protocole EIGRP Sécurité

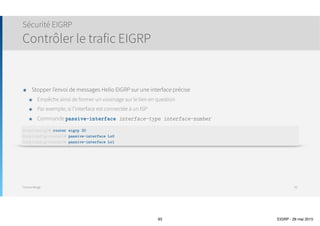

Thomas Moegli ๏ Stopper l’envoi de messages Hello EIGRP sur une interface précise ๏ Empêche ainsi de former un voisinage sur le lien en question ๏ Par exemple, si l’interface est connectée à un ISP ๏ Commande passive-interface interface-type interface-number Sécurité EIGRP Contrôler le trafic EIGRP 106 Réseau X Réseau Y R6R4 R7R3R1 R2 EIGRP Hello EIGRP Hello EIGRP Hello EIGRP Hello EIGRP Hello EIGRP Hello Router(config)# router eigrp as-number Router(config-router)# passive-interface interface-type interface-number

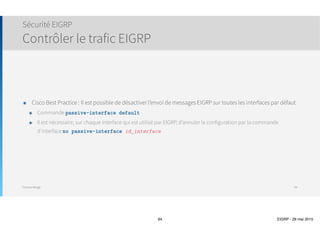

Thomas Moegli ๏ Cisco Best Practice : Il est possible de désactiver l’envoi de messages EIGRP sur toutes les interfaces par défaut ๏ Commande passive-interface default ๏ Il est nécessaire, sur chaque interface qui est utilisé par EIGRP, d’annuler la configuration par la commande d’interface no passive-interface id_interface Sécurité EIGRP Contrôler le trafic EIGRP 107

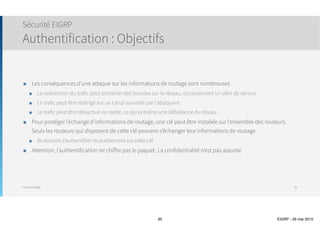

Thomas Moegli ๏ Les conséquences d’une attaque sur les informations de routage sont nombreuses ๏ La redirection du trafic peut entraîner des boucles sur le réseau, occasionnant un déni de service ๏ Le trafic peut être redirigé sur un canal surveillé par l’attaquant ๏ Le trafic peut être désactivé ou rejeté, ce qui entraîne une défaillance du réseau ๏ Pour protéger l’échange d’informations de routage, une clé peut être installée sur l’ensemble des routeurs. Seuls les routeurs qui disposent de cette clé peuvent s’échanger leur informations de routage ๏ Ils doivent s’authentifier mutuellement via cette clé ๏ Attention, l’authentification ne chiffre pas le paquet. La confidentialité n’est pas assurée Sécurité EIGRP Authentification : Objectifs 108

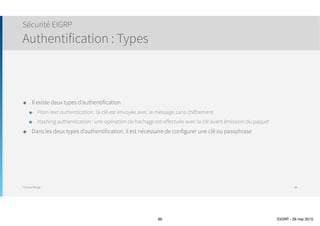

Thomas Moegli ๏ Il existe deux types d’authentification ๏ Plain-text authentication : la clé est envoyée avec le message sans chiffrement ๏ Hashing authentication : une opération de hachage est effectuée avec la clé avant émission du paquet ๏ Dans les deux types d’authentification, il est nécessaire de configurer une clé ou passphrase Sécurité EIGRP Authentification : Types 109

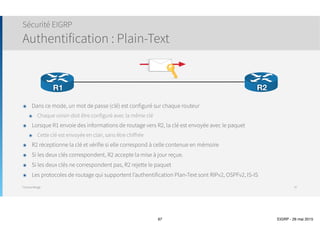

Thomas Moegli ๏ Dans ce mode, un mot de passe (clé) est configuré sur chaque routeur ๏ Chaque voisin doit être configuré avec la même clé ๏ Lorsque R1 envoie des informations de routage vers R2, la clé est envoyée avec le paquet ๏ Cette clé est envoyée en clair, sans être chiffrée ๏ R2 réceptionne la clé et vérifie si elle correspond à celle contenue en mémoire ๏ Si les deux clés correspondent, R2 accepte la mise à jour reçue. ๏ Si les deux clés ne correspondent pas, R2 rejette le paquet ๏ Les protocoles de routage qui supportent l’authentification Plan-Text sont RIPv2, OSPFv2, IS-IS Sécurité EIGRP Authentification : Plain-Text 110 R1 R2

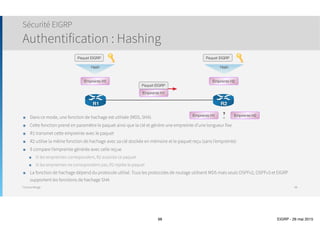

Thomas Moegli ๏ Dans ce mode, une fonction de hachage est utilisée (MD5, SHA) ๏ Cette fonction prend en paramètre le paquet ainsi que la clé et génère une empreinte d’une longueur fixe ๏ R1 transmet cette empreinte avec le paquet ๏ R2 utilise la même fonction de hachage avec sa clé stockée en mémoire et le paquet reçu (sans l’empreinte) ๏ Il compare l’empreinte générée avec celle reçue ๏ Si les empreintes correspondent, R2 autorise ce paquet ๏ Si les empreintes ne correspondent pas, R2 rejette le paquet ๏ La fonction de hachage dépend du protocole utilisé. Tous les protocoles de routage utilisent MD5 mais seuls OSPFv2, OSPFv3 et EIGRP supportent les fonctions de hachage SHA Sécurité EIGRP Authentification : Hashing 111 R1 R2 Paquet EIGRP Empreinte H1 Hash Paquet EIGRP Empreinte H1 Hash Paquet EIGRP Empreinte H2 Empreinte H1 Empreinte H2 = ?

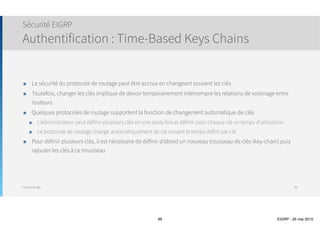

Thomas Moegli ๏ La sécurité du protocole de routage peut être accrue en changeant souvent les clés ๏ Toutefois, changer les clés implique de devoir temporairement interrompre les relations de voisinage entre routeurs ๏ Quelques protocoles de routage supportent la fonction de changement automatique de clés ๏ L’administrateur peut définir plusieurs clés en une seule fois et définir pour chaque clé un temps d’utilisation ๏ Le protocole de routage change automatiquement de clé suivant le temps défini par clé ๏ Pour définir plusieurs clés, il est nécessaire de définir d’abord un nouveau trousseau de clés (key-chain) puis rajouter les clés à ce trousseau Sécurité EIGRP Authentification : Time-Based Keys Chains 112 Key-Chain

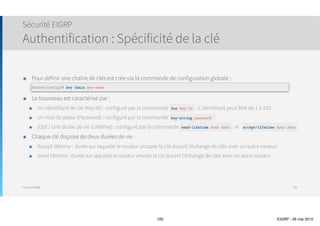

Thomas Moegli ๏ Une chaîne de clés est crée via la commande de configuration globale :
 ๏ Le trousseau est caractérisé par : ๏ Un identifiant de clé (Key ID) : configuré par la commande key key-id . L’identifiant peut être de 1 à 255 ๏ Un mot de passe (Password) : configuré par la commande key-string password ๏ (Opt.) Une durée de vie (Lifetime) : configuré par la commande et ๏ Chaque clé dispose de deux durées de vie : ๏ Accept lifetime : durée sur laquelle le routeur accepte la clé durant l’échange de clés avec un autre routeur ๏ Send lifetime : durée sur laquelle le routeur envoie la clé durant l’échange de clés avec un autre routeur Sécurité EIGRP Authentification : Spécificité de la clé 113 Router(config)# key chain key-name key key-id key-string password accept-lifetime hour datesend-lifetime hour date
Thomas Moegli Exemple de configuration d’un trousseau de clés Sécurité EIGRP Authentification : Key-Chain 114 R1(config)# key chain R1-Chain R1(config-keychain)# key 1 R1(config-keychain-key)# key-string cisco1 R1(config-keychain-key)# accept-lifetime 09:00:00 Mar 1 2015 23:59:59 Mar 31 2015 R1(config-keychain-key)# send-lifetime 09:00:00 Mar 1 2015 23:59:59 Mar 31 2015 R1(config-keychain)# key 2 R1(config-keychain-key)# key-string cisco2 R1(config-keychain-key)# accept-lifetime 09:00:00 Jun 1 2015 23:59:59 Jun 31 2015 R1(config-keychain-key)# send-lifetime 09:00:00 Jun 1 2015 23:59:59 Jun 31 2015 R1(config-keychain-key)# end

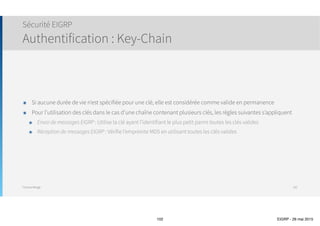

Thomas Moegli ๏ Si aucune durée de vie n’est spécifiée pour une clé, elle est considérée comme valide en permanence ๏ Pour l’utilisation des clés dans le cas d’une chaîne contenant plusieurs clés, les règles suivantes s’appliquent ๏ Envoi de messages EIGRP : Utilise la clé ayant l’identifiant le plus petit parmi toutes les clés valides ๏ Réception de messages EIGRP : Vérifie l’empreinte MD5 en utilisant toutes les clés valides Sécurité EIGRP Authentification : Key-Chain 115
Thomas Moegli Exemple ๏ La durée de vie configurée pour la clé 1 est expirée ๏ Les clés 2 et 3 ont des durées de vie valides ๏ La clé 4 possède une durée de vie qui commence ultérieurement. Elle n’est donc pas encore valide ๏ Lors de la réception d’un paquet EIGRP entrant, les clés valides (2 et 3) sont utilisées pour vérifier l’empreinte. Chaque clé est testée pour trouver une empreinte qui correspond au paquet entrant ๏ Lors de l’envoi d’un paquet EIGRP, la clé avec l’identifiant le plus petit parmi les clés valides (ici, la clé 2) est utilisé pour la fonction de hachage Sécurité EIGRP Authentification : Key-Chain 116 1 2 3 4 Durée de vie expirée Pas encore active Paquet EIGRPHash Empreinte MD5 Valide ? Valide ? Paquet EIGRP Hash Empreinte MD5

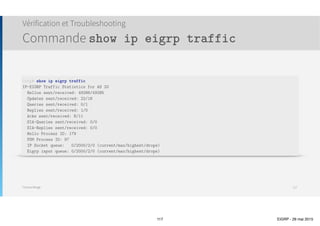

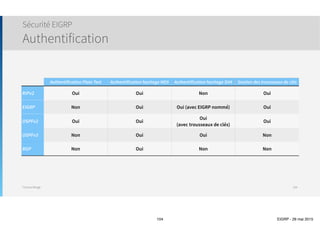

Thomas Moegli Sécurité EIGRP Authentification 117 Authentification Plain Text Authentification hachage MD5 Authentification hachage SHA Gestion des trousseaux de clés RIPv2 Oui Oui Non Oui EIGRP Non Oui Oui (avec EIGRP nommé) Oui OSPFv2 Oui Oui Oui
 (avec trousseaux de clés) Oui OSPFv3 Non Oui Oui Non BGP Non Oui Non Non

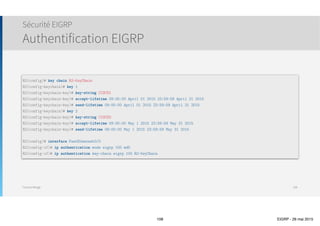

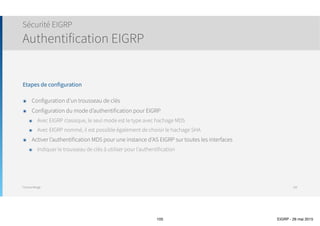

Thomas Moegli Etapes de configuration ๏ Configuration d’un trousseau de clés ๏ Configuration du mode d’authentification pour EIGRP ๏ Avec EIGRP classique, le seul mode est le type avec hachage MD5 ๏ Avec EIGRP nommé, il est possible également de choisir le hachage SHA ๏ Activer l’authentification MD5 pour une instance d’AS EIGRP sur toutes les interfaces ๏ Indiquer le trousseau de clés à utiliser pour l’authentification Sécurité EIGRP Authentification EIGRP 118

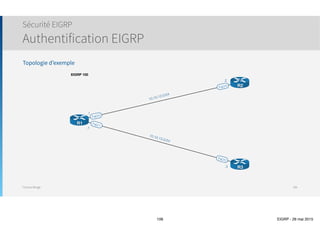

Thomas Moegli Topologie d’exemple Sécurité EIGRP Authentification EIGRP 119 R1 10.10.12.0/24 .1 R2 R3 10.10.13.0/24 EIGRP 100 Fa0/0 Fa0/0 .2 .1 .3 Fa0/1 Fa0/0

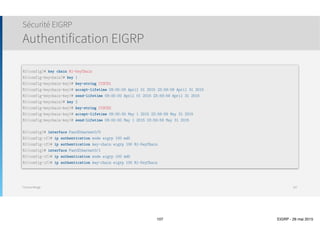

Thomas Moegli Sécurité EIGRP Authentification EIGRP 120 R1(config)# key chain R1-KeyChain R1(config-keychain)# key 1 R1(config-keychain-key)# key-string CISCO1 R1(config-keychain-key)# accept-lifetime 09:00:00 April 01 2015 23:59:59 April 31 2015 R1(config-keychain-key)# send-lifetime 09:00:00 April 01 2015 23:59:59 April 31 2015 R1(config-keychain)# key 2 R1(config-keychain-key)# key-string CISCO2 R1(config-keychain-key)# accept-lifetime 09:00:00 May 1 2015 23:59:59 May 31 2015 R1(config-keychain-key)# send-lifetime 09:00:00 May 1 2015 23:59:59 May 31 2015 R1(config)# interface FastEthernet0/0 R1(config-if)# ip authentication mode eigrp 100 md5 R1(config-if)# ip authentication key-chain eigrp 100 R1-KeyChain R1(config)# interface FastEthernet0/1 R1(config-if)# ip authentication mode eigrp 100 md5 R1(config-if)# ip authentication key-chain eigrp 100 R1-KeyChain
Thomas Moegli Sécurité EIGRP Authentification EIGRP 121 R2(config)# key chain R2-KeyChain R2(config-keychain)# key 1 R2(config-keychain-key)# key-string CISCO1 R2(config-keychain-key)# accept-lifetime 09:00:00 April 01 2015 23:59:59 April 31 2015 R2(config-keychain-key)# send-lifetime 09:00:00 April 01 2015 23:59:59 April 31 2015 R2(config-keychain)# key 2 R2(config-keychain-key)# key-string CISCO2 R2(config-keychain-key)# accept-lifetime 09:00:00 May 1 2015 23:59:59 May 31 2015 R2(config-keychain-key)# send-lifetime 09:00:00 May 1 2015 23:59:59 May 31 2015 R2(config)# interface FastEthernet0/0 R2(config-if)# ip authentication mode eigrp 100 md5 R2(config-if)# ip authentication key-chain eigrp 100 R2-KeyChain
Thomas Moegli Sécurité EIGRP Authentification EIGRP 122 R3(config)# key chain R3-KeyChain R3(config-keychain)# key 1 R3(config-keychain-key)# key-string CISCO1 R3(config-keychain-key)# accept-lifetime 09:00:00 April 01 2015 23:59:59 April 31 2015 R3(config-keychain-key)# send-lifetime 09:00:00 April 01 2015 23:59:59 April 31 2015 R3(config-keychain)# key 2 R3(config-keychain-key)# key-string CISCO2 R3(config-keychain-key)# accept-lifetime 09:00:00 May 1 2015 23:59:59 May 31 2015 R3(config-keychain-key)# send-lifetime 09:00:00 May 1 2015 23:59:59 May 31 2015 R3(config)# interface FastEthernet0/0 R3(config-if)# ip authentication mode eigrp 100 md5 R3(config-if)# ip authentication key-chain eigrp 100 R2-KeyChain

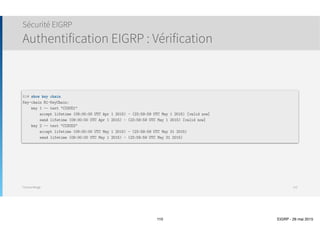

Thomas Moegli Sécurité EIGRP Authentification EIGRP : Vérification 123 R1# show key chain Key-chain R1-KeyChain: key 1 -- text "CISCO1" accept lifetime (09:00:00 UTC Apr 1 2015) - (23:59:59 UTC May 1 2015) [valid now] send lifetime (09:00:00 UTC Apr 1 2015) - (23:59:59 UTC May 1 2015) [valid now] key 2 -- text "CISCO2" accept lifetime (09:00:00 UTC May 1 2015) - (23:59:59 UTC May 31 2015) send lifetime (09:00:00 UTC May 1 2015) - (23:59:59 UTC May 31 2015)

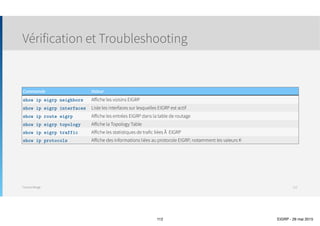

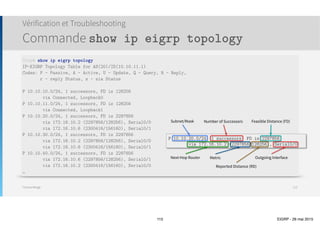

Protocole EIGRP Vérification et Troubleshooting
Thomas Moegli Vérification et Troubleshooting 125 Commande Valeur show ip eigrp neighbors Affiche les voisins EIGRP show ip eigrp interfaces Liste les interfaces sur lesquelles EIGRP est actif show ip route eigrp Affiche les entrées EIGRP dans la table de routage show ip eigrp topology Affiche la Topology Table show ip eigrp traffic Affiche les statistiques de trafic liées à EIGRP show ip protocols Affiche des informations liées au protocole EIGRP, notamment les valeurs K
Thomas Moegli Vérification et Troubleshooting Commande show ip eigrp neighbors 126 Corp# show ip eigrp neighbors IP-EIGRP neighbors for process 20 H Address Interface Hold Uptime SRTT RTO Q Seq (sec) (ms) Cnt Num 1 172.16.10.6 Se0/1 11 00:38:09 18 200 0 18 0 172.16.10.2 Se0/0 11 00:38:12 22 200 0 18

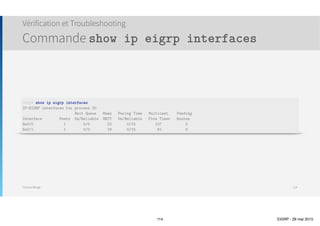

Thomas Moegli Vérification et Troubleshooting Commande show ip eigrp interfaces 127 Corp# show ip eigrp interfaces IP-EIGRP interfaces for process 20 Xmit Queue Mean Pacing Time Multicast Pending Interface Peers Un/Reliable SRTT Un/Reliable Flow Timer Routes Se0/0 1 0/0 22 0/15 107 0 Se0/1 1 0/0 18 0/15 91 0
Thomas Moegli Vérification et Troubleshooting Commande show ip eigrp topology 128 Corp# show ip eigrp topology IP-EIGRP Topology Table for AS(20)/ID(10.10.11.1) Codes: P - Passive, A - Active, U - Update, Q - Query, R - Reply, r - reply Status, s - sia Status P 10.10.10.0/24, 1 successors, FD is 128256 via Connected, Loopback0 P 10.10.11.0/24, 1 successors, FD is 128256 via Connected, Loopback1 P 10.10.20.0/24, 1 successors, FD is 2297856 via 172.16.10.2 (2297856/128256), Serial0/0 via 172.16.10.6 (2300416/156160), Serial0/1 P 10.10.30.0/24, 1 successors, FD is 2297856 via 172.16.10.2 (2297856/128256), Serial0/0 via 172.16.10.6 (2300416/156160), Serial0/1 P 10.10.40.0/24, 1 successors, FD is 2297856 via 172.16.10.6 (2297856/128256), Serial0/1 via 172.16.10.2 (2300416/156160), Serial0/0 … P 10.10.20.0/24, 1 successors, FD is 2297856 via 172.16.10.2 (2297856/128256), Serial0/0 Subnet/Mask Number of Successors Feasible Distance (FD) Next-Hop Router Metric Reported Distance (RD) Outgoing Interface

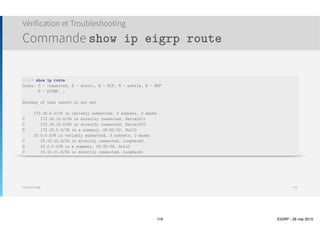

Thomas Moegli Vérification et Troubleshooting Commande show ip eigrp route 129 Corp# show ip route Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP D - EIGRP, … Gateway of last resort is not set 172.16.0.0/16 is variably subnetted, 3 subnets, 2 masks C 172.16.10.4/30 is directly connected, Serial0/1 C 172.16.10.0/30 is directly connected, Serial0/0 D 172.16.0.0/16 is a summary, 00:52:02, Null0 10.0.0.0/8 is variably subnetted, 3 subnets, 2 masks C 10.10.10.0/24 is directly connected, Loopback0 D 10.0.0.0/8 is a summary, 00:20:09, Null0 C 10.10.11.0/24 is directly connected, Loopback1
Thomas Moegli Vérification et Troubleshooting Commande show ip eigrp traffic 130 Corp# show ip eigrp traffic IP-EIGRP Traffic Statistics for AS 20 Hellos sent/received: 49286/49285 Updates sent/received: 22/18 Queries sent/received: 0/1 Replies sent/received: 1/0 Acks sent/received: 8/11 SIA-Queries sent/received: 0/0 SIA-Replies sent/received: 0/0 Hello Process ID: 179 PDM Process ID: 97 IP Socket queue: 0/2000/2/0 (current/max/highest/drops) Eigrp input queue: 0/2000/2/0 (current/max/highest/drops)

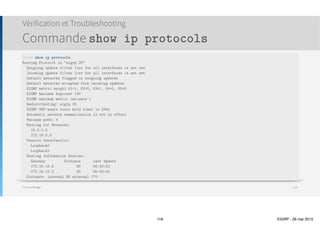

Thomas Moegli Vérification et Troubleshooting Commande show ip protocols 131 Corp# show ip protocols Routing Protocol is "eigrp 20" Outgoing update filter list for all interfaces is not set Incoming update filter list for all interfaces is not set Default networks flagged in outgoing updates Default networks accepted from incoming updates EIGRP metric weight K1=1, K2=0, K3=1, K4=0, K5=0 EIGRP maximum hopcount 100 EIGRP maximum metric variance 1 Redistributing: eigrp 20 EIGRP NSF-aware route hold timer is 240s Automatic network summarization is not in effect Maximum path: 4 Routing for Networks: 10.0.0.0 172.16.0.0 Passive Interface(s): Loopback0 Loopback1 Routing Information Sources: Gateway Distance Last Update 172.16.10.6 90 00:43:42 172.16.10.2 90 00:43:42 Distance: internal 90 external 170
Protocole EIGRP EIGRP pour IPv6

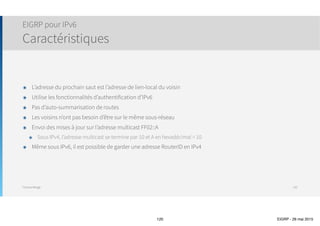

Thomas Moegli ๏ L’adresse du prochain saut est l’adresse de lien-local du voisin ๏ Utilise les fonctionnalités d’authentification d’IPv6 ๏ Pas d’auto-summarisation de routes ๏ Les voisins n’ont pas besoin d’être sur le même sous-réseau ๏ Envoi des mises à jour sur l’adresse multicast FF02::A ๏ Sous IPv4, l’adresse multicast se termine par 10 et A en hexadécimal = 10 ๏ Même sous IPv6, il est possible de garder une adresse RouterID en IPv4 EIGRP pour IPv6 Caractéristiques 133

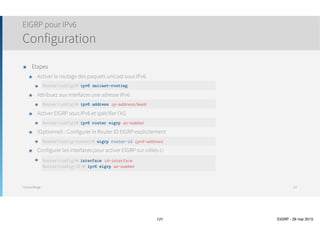

Thomas Moegli ๏ Etapes ๏ Activer le routage des paquets unicast sous IPv6 ๏ ipv6 unicast-routing ๏ Attribuez aux interfaces une adresse IPv6 ๏ ipv6 ๏ Activer EIGRP sous IPv6 et spécifier l’AS ๏ ipv6 router eigrp as-number ๏ (Optionnel) : Configurer le Router ID EIGRP explicitement ๏ eigrp router-id ipv4-address ๏ Configurer les interfaces pour activer EIGRP sur celles-ci ๏ interface S1/0
 ipv6 eigrp as-number EIGRP pour IPv6 Configuration 134 Router(config)# ipv6 unicast-routing Router(config)# ipv6 address ip-address/mask Router(config)# ipv6 router eigrp as-number Router(config-router)# eigrp router-id ipv4-address Router(config)# interface id-interface Router(config-if)# ipv6 eigrp as-number

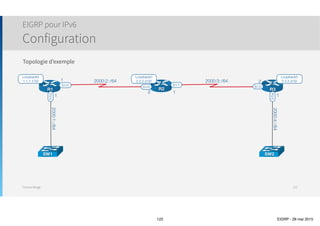

Thomas Moegli Topologie d’exemple EIGRP pour IPv6 Configuration 135 R2R1 R3 F0/0 F0/0 S1/0S1/1 S1/0S1/0 Loopback0 1.1.1.1/32 Loopback0 2.2.2.2/32 Loopback0 3.3.3.3/322000:3::/642000:2::/64 2000:1::/64 2000:4::/64 1 1 2 2 1 1 SW1 SW2

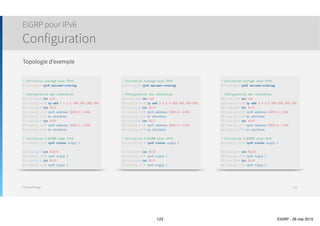

Thomas Moegli EIGRP pour IPv6 Configuration 136 Topologie d’exemple ! Activation routage sous IPv6 R1(config)# ipv6 unicast-routing ! Configuration des interfaces R1(config)# int Lo0 R1(config-if)# ip add 1.1.1.1 255.255.255.255 R1(config)# int S1/0 R1(config-if)# ipv6 address 2000:2::1/64 R1(config-if)# no shutdown R1(config)# int f0/0 R1(config-if)# ipv6 address 2000:1::1/64 R1(config-if)# no shutdown ! Activation d’EIGRP sous IPv6 R1(config-if)# ipv6 router eigrp 1 R1(config)# int Fa0/0 R1(config-if)# ipv6 eigrp 1 R1(config)# int S1/0 R1(config-if)# ipv6 eigrp 1 ! Activation routage sous IPv6 R2(config)# ipv6 unicast-routing ! Configuration des interfaces R2(config)# int Lo0 R2(config-if)# ip add 2.2.2.2 255.255.255.255 R2(config)# int S1/0 R2(config-if)# ipv6 address 2000:2::2/64 R2(config-if)# no shutdown R2(config)# int S1/1 R2(config-if)# ipv6 address 2000:3::1/64 R2(config-if)# no shutdown ! Activation d’EIGRP sous IPv6 R2(config-if)# ipv6 router eigrp 1 R2(config)# int S1/0 R2(config-if)# ipv6 eigrp 1 R2(config)# int S1/1 R2(config-if)# ipv6 eigrp 1 ! Activation routage sous IPv6 R3(config)# ipv6 unicast-routing ! Configuration des interfaces R3(config)# int Lo0 R3(config-if)# ip add 3.3.3.3 255.255.255.255 R3(config)# int S1/0 R3(config-if)# ipv6 address 2000:3::2/64 R3(config-if)# no shutdown R3(config)# int f0/0 R3(config-if)# ipv6 address 2000:4::1/64 R3(config-if)# no shutdown ! Activation d’EIGRP sous IPv6 R3(config-if)# ipv6 router eigrp 1 R3(config)# int Fa0/0 R3(config-if)# ipv6 eigrp 1 R3(config)# int S1/0 R3(config-if)# ipv6 eigrp 1

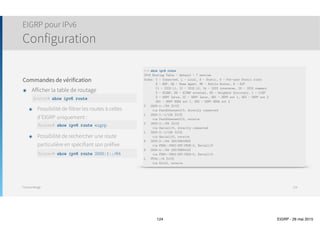

Thomas Moegli Commandes de vérification ๏ Afficher la table de routage
 show ipv6 route ๏ Possibilité de filtrer les routes à celles d’EIGRP uniquement : ๏ Possibilité de rechercher une route particulière en spécifiant son préfixe EIGRP pour IPv6 Configuration 137 R1# show ipv6 route IPv6 Routing Table - default - 7 entries Codes: C - Connected, L - Local, S - Static, U - Per-user Static route B - BGP, HA - Home Agent, MR - Mobile Router, R - RIP I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary D - EIGRP, EX - EIGRP external, ND - Neighbor Discovery, l - LISP O - OSPF Intra, OI - OSPF Inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2 ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2 C 2000:1::/64 [0/0] via FastEthernet0/0, directly connected L 2000:1::1/128 [0/0] via FastEthernet0/0, receive C 2000:2::/64 [0/0] via Serial1/0, directly connected L 2000:2::1/128 [0/0] via Serial1/0, receive D 2000:3::/64 [90/2681856] via FE80::C802:5FF:FE0D:0, Serial1/0 D 2000:4::/64 [90/2684416] via FE80::C802:5FF:FE0D:0, Serial1/0 L FF00::/8 [0/0] via Null0, receive Router# show ipv6 route Router# show ipv6 route eigrp Router# show ipv6 route 2000:1::/64

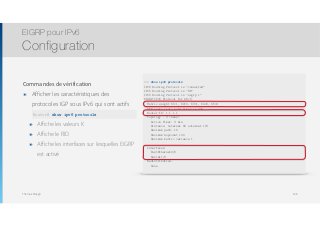

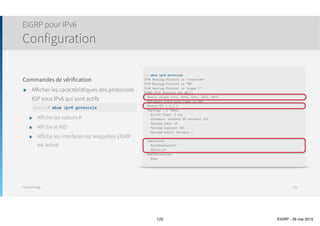

Thomas Moegli Commandes de vérification ๏ Afficher les caractéristiques des protocoles IGP sous IPv6 qui sont actifs
 show ipv6 route ๏ Affiche les valeurs K ๏ Affiche le RID ๏ Affiche les interfaces sur lesquelles EIGRP est activé EIGRP pour IPv6 Configuration 138 R1# show ipv6 protocols IPv6 Routing Protocol is "connected" IPv6 Routing Protocol is "ND" IPv6 Routing Protocol is "eigrp 1" EIGRP-IPv6 Protocol for AS(1) Metric weight K1=1, K2=0, K3=1, K4=0, K5=0 NSF-aware route hold timer is 240 Router-ID: 1.1.1.1 Topology : 0 (base) Active Timer: 3 min Distance: internal 90 external 170 Maximum path: 16 Maximum hopcount 100 Maximum metric variance 1 Interfaces: FastEthernet0/0 Serial1/0 Redistribution: None Router# show ipv6 protocols

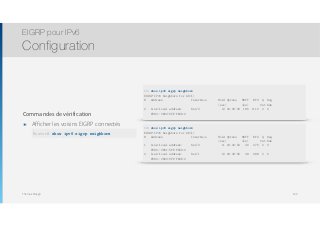

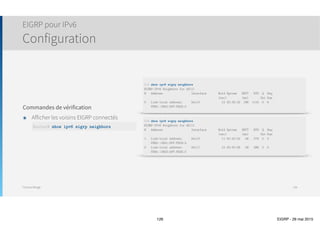

Thomas Moegli Commandes de vérification ๏ Afficher les voisins EIGRP connectés
 show ipv6 eigrp neighbors EIGRP pour IPv6 Configuration 139 R1# show ipv6 eigrp neighbors EIGRP-IPv6 Neighbors for AS(1) H Address Interface Hold Uptime SRTT RTO Q Seq (sec) (ms) Cnt Num 0 Link-local address: Se1/0 12 00:39:32 186 1116 0 6 FE80::C802:5FF:FE0D:0 Router# show ipv6 eigrp neighbors R2# show ipv6 eigrp neighbors EIGRP-IPv6 Neighbors for AS(1) H Address Interface Hold Uptime SRTT RTO Q Seq (sec) (ms) Cnt Num 1 Link-local address: Se1/0 11 00:40:52 46 276 0 3 FE80::C801:5FF:FE09:0 0 Link-local address: Se1/1 10 00:43:56 48 288 0 5 FE80::C803:5FF:FE0E:0

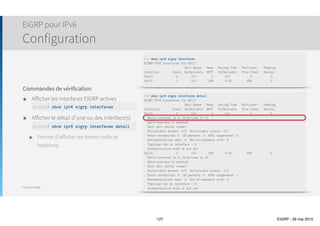

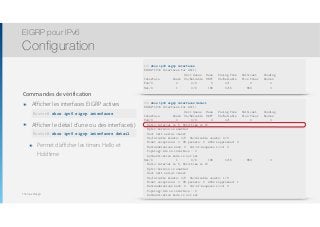

Thomas Moegli Commandes de vérification ๏ Afficher les interfaces EIGRP actives
 show ipv6 eigrp neighbors ๏ Afficher le détail d’une ou des interface(s) ๏ Permet d’afficher les timers Hello et Holdtime EIGRP pour IPv6 Configuration 140 R1# show ipv6 eigrp interfaces EIGRP-IPv6 Interfaces for AS(1) Xmit Queue Mean Pacing Time Multicast Pending Interface Peers Un/Reliable SRTT Un/Reliable Flow Timer Routes Fa0/0 0 0/0 0 0/1 0 0 Se1/0 1 0/0 186 0/15 859 0 Router# show ipv6 eigrp interfaces R1# show ipv6 eigrp interfaces detail EIGRP-IPv6 Interfaces for AS(1) Xmit Queue Mean Pacing Time Multicast Pending Interface Peers Un/Reliable SRTT Un/Reliable Flow Timer Routes Fa0/0 0 0/0 0 0/1 0 0 Hello-interval is 5, Hold-time is 15 Split-horizon is enabled Next xmit serial <none> Un/reliable mcasts: 0/0 Un/reliable ucasts: 0/0 Mcast exceptions: 0 CR packets: 0 ACKs suppressed: 0 Retransmissions sent: 0 Out-of-sequence rcvd: 0 Topology-ids on interface - 0 Authentication mode is not set Se1/0 1 0/0 186 0/15 859 0 Hello-interval is 5, Hold-time is 15 Split-horizon is enabled Next xmit serial <none> Un/reliable mcasts: 0/0 Un/reliable ucasts: 1/3 Mcast exceptions: 0 CR packets: 0 ACKs suppressed: 1 Retransmissions sent: 0 Out-of-sequence rcvd: 0 Topology-ids on interface - 0 Authentication mode is not set Router# show ipv6 eigrp interfaces detail

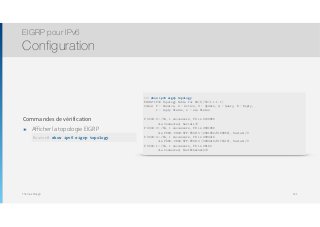

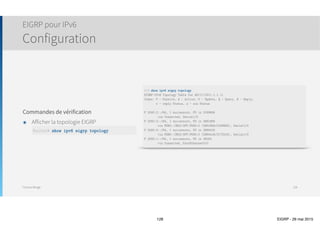

Thomas Moegli Commandes de vérification ๏ Afficher la topologie EIGRP EIGRP pour IPv6 Configuration 141 R1# show ipv6 eigrp topology EIGRP-IPv6 Topology Table for AS(1)/ID(1.1.1.1) Codes: P - Passive, A - Active, U - Update, Q - Query, R - Reply, r - reply Status, s - sia Status P 2000:2::/64, 1 successors, FD is 2169856 via Connected, Serial1/0 P 2000:3::/64, 1 successors, FD is 2681856 via FE80::C802:5FF:FE0D:0 (2681856/2169856), Serial1/0 P 2000:4::/64, 1 successors, FD is 2684416 via FE80::C802:5FF:FE0D:0 (2684416/2172416), Serial1/0 P 2000:1::/64, 1 successors, FD is 28160 via Connected, FastEthernet0/0 Router# show ipv6 eigrp topology

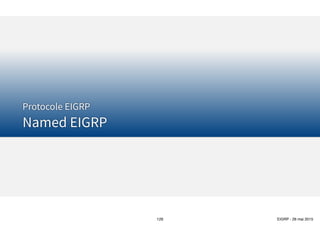

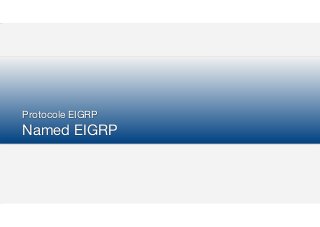

Protocole EIGRP Named EIGRP

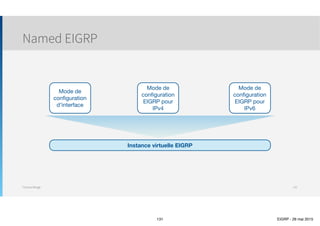

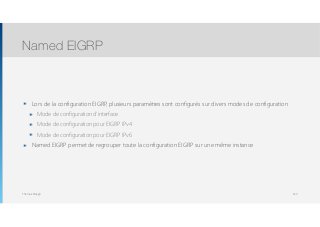

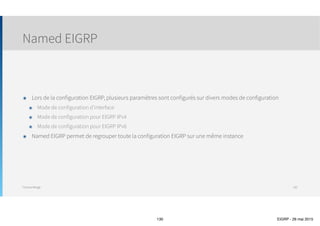

Thomas Moegli ๏ Lors de la configuration EIGRP, plusieurs paramètres sont configurés sur divers modes de configuration ๏ Mode de configuration d’interface ๏ Mode de configuration pour EIGRP IPv4 ๏ Mode de configuration pour EIGRP IPv6 ๏ Named EIGRP permet de regrouper toute la configuration EIGRP sur une même instance Named EIGRP 143

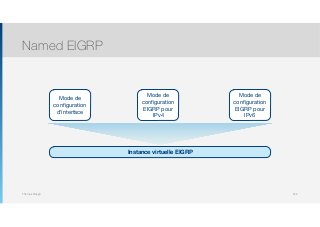

Thomas Moegli Named EIGRP 144 Mode de configuration d’interface Mode de configuration EIGRP pour IPv4 Mode de configuration EIGRP pour IPv6 Instance virtuelle EIGRP

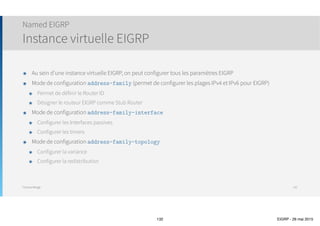

Thomas Moegli ๏ Au sein d’une instance virtuelle EIGRP, on peut configurer tous les paramètres EIGRP ๏ Mode de configuration address-family (permet de configurer les plages IPv4 et IPv6 pour EIGRP) ๏ Permet de définir le Router ID ๏ Désigner le routeur EIGRP comme Stub Router ๏ Mode de configuration address-family-interface ๏ Configurer les Interfaces passives ๏ Configurer les timers ๏ Mode de configuration address-family-topology ๏ Configurer la variance ๏ Configurer la redistribution Named EIGRP Instance virtuelle EIGRP 145

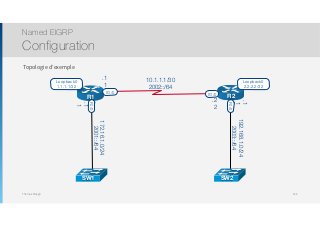

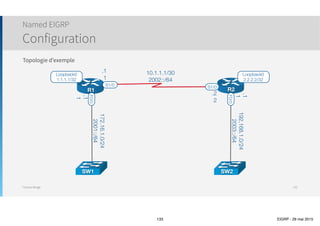

Thomas Moegli R2R1 F0/0 F0/0 S1/0S1/0 Loopback0 1.1.1.1/32 Loopback0 2.2.2.2/32 10.1.1.1/30 2002::/64 172.16.1.0/24 2001::/64 192.168.1.0/24 2003::/64 .1 1 .1 1 .2 2 .1 1 SW1 SW2 Topologie d’exemple Named EIGRP Configuration 146

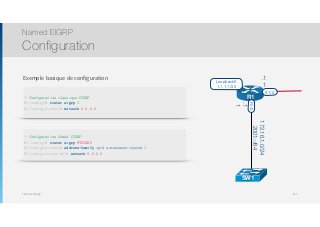

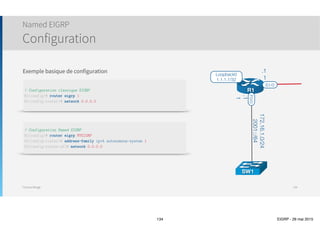

Thomas Moegli Exemple basique de configuration Named EIGRP Configuration 147 ! Configuration Named EIGRP R1(config)# router eigrp MYEIGRP R1(config-router)# address-family ipv4 autonomous-system 1 R1(config-router-af)# network 0.0.0.0 R1 F0/0 S1/0 Loopback0 1.1.1.1/32 10.1.1 2002 172.16.1.0/24 2001::/64 .1 1 .1 1 SW1 ! Configuration classique EIGRP R1(config)# router eigrp 1 R1(config-router)# network 0.0.0.0

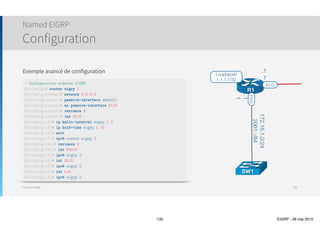

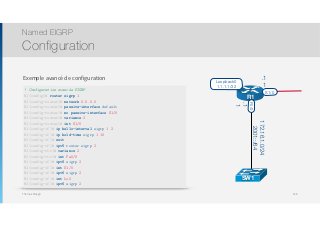

Thomas Moegli Exemple avancé de configuration Named EIGRP Configuration 148 R1 F0/0 S1/0 Loopback0 1.1.1.1/32 10.1.1 2002 172.16.1.0/24 2001::/64 .1 1 .1 1 SW1 ! Configuration avancée EIGRP R1(config)# router eigrp 1 R1(config-router)# network 0.0.0.0 R1(config-router)# passive-interface default R1(config-router)# no passive-interface S1/0 R1(config-router)# variance 2 R1(config-router)# int S1/0 R1(config-if)# ip hello-interval eigrp 1 2 R1(config-if)# ip hold-time eigrp 1 10 R1(config-if)# exit R1(config-if)# ipv6 router eigrp 2 R1(config-rtr)# variance 2 R1(config-rtr)# int Fa0/0 R1(config-if)# ipv6 eigrp 2 R1(config-if)# int S1/0 R1(config-if)# ipv6 eigrp 2 R1(config-if)# int Lo0 R1(config-if)# ipv6 eigrp 2

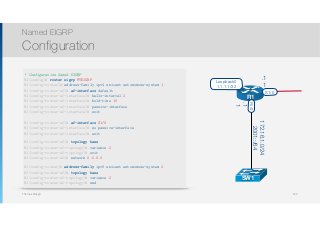

Thomas Moegli Named EIGRP Configuration 149 R1 F0/0 S1/0 Loopback0 1.1.1.1/32 10.1.1 2002 172.16.1.0/24 2001::/64 .1 1 .1 1 SW1 ! Configuration Named EIGRP R1(config)# router eigrp MYEIGRP R1(config-router)# address-family ipv4 unicast autonomous-system 1 R1(config-router-af)# af-interface default R1(config-router-af-interface)# hello-interval 2 R1(config-router-af-interface)# hold-time 10 R1(config-router-af-interface)# passive-interface R1(config-router-af-interface)# exit R1(config-router-af)# af-interface S1/0 R1(config-router-af-interface)# no passive-interface R1(config-router-af-interface)# exit R1(config-router-af)# topology base R1(config-router-af-topology)# variance 2 R1(config-router-af-topology)# exit R1(config-router-af)# network 0.0.0.0 R1(config-router)# address-family ipv6 unicast autonomous-system 2 R1(config-router-af)# topology base R1(config-router-af-topology)# variance 2 R1(config-router-af-topology)# end
Thomas Moegli Merci de votre attention ! thomas.moegli@icloud.com Références CCNA Routing & Switching Official Course, Cisco Press CCNP Routing & Switching : ROUTE Exam Course, Cisco Press CCNP Routing & Switching : ROUTE Exam Course, LiveLessons Cisco : Protocoles et concepts de routage, ENI Editions (A. Vaucamps) 150

Contenu connexe

PDF
Réseaux et protocoles - Cours + exercices
parsarah Benmerzouk

PDF
TD_complet_reseau__CISCO__Packet Tracer.pdf
parInes Ben Hassine

PDF
Route Redistribution
parNetwax Lab

PDF
CCNP Route - OSPF
parmdyabi

PDF
Correction TD Adressage IP.pdf
parssuser18776b

PPT
MPLS & BASIC LDP
parReza Farahani

PPTX
Routage
parSirine Ibrahim

PDF
Présentation etherchannel
parLechoco Kado

Réseaux et protocoles - Cours + exercices
parsarah Benmerzouk

TD_complet_reseau__CISCO__Packet Tracer.pdf
parInes Ben Hassine

Route Redistribution
parNetwax Lab

CCNP Route - OSPF
parmdyabi

Correction TD Adressage IP.pdf
parssuser18776b

MPLS & BASIC LDP
parReza Farahani

Routage
parSirine Ibrahim

Présentation etherchannel
parLechoco Kado


Tendances

PDF
Routage statique
parInes Kechiche

PPTX
BGP Path Selection & Attributes BGP Weight & BGP AS-Path Prepending
parShawan Roy

PDF
Cours réseaux chap3et4
parAmel Morchdi

PDF
Résumé vlsm et cidr
parBoubaker KHERFALLAH

PDF
OSI and TCP/IP Reference Model - Ramesh Kumar, Convergence Labs
parRamesh Kumar

PPTX
Open shortest path first (ospf)
parRespa Peter

PDF
Généralités sur le routeur
parStany Mwamba

PPTX
MPLS
parAymen Bouzid

PDF
Cours eigrp i pv4 et ipv6
parEL AMRI El Hassan

PDF
How BGP Works
parThousandEyes

PPT
Cours réseaux informatiques ia2
parAmel Morchdi

PDF
CCNA Routing Fundamentals - EIGRP, OSPF and RIP
parsushmil123

PDF
Ccnp workbook network bulls
parSwapnil Kapate

PPTX
Border Gateway Protocol
parKashif Latif

PDF
Equipements d'interconnexion
parInes Kechiche

PDF
Mise en place d'un reseau securise par Cisco ASA
parOusmane BADJI

PPTX
Chapitre 1 LES SERVICES RESEAUX.pptx
parAymenAyari10

PDF
VPN site-to-site.pdf
pargorguindiaye

PPTX
Bgp protocol
parSmriti Tikoo

PDF
configuration vpn-ipsec-routeur
parJULIOR MIKALA

Routage statique
parInes Kechiche

BGP Path Selection & Attributes BGP Weight & BGP AS-Path Prepending
parShawan Roy

Cours réseaux chap3et4
parAmel Morchdi

Résumé vlsm et cidr
parBoubaker KHERFALLAH

OSI and TCP/IP Reference Model - Ramesh Kumar, Convergence Labs
parRamesh Kumar

Open shortest path first (ospf)
parRespa Peter

Généralités sur le routeur
parStany Mwamba

MPLS
parAymen Bouzid

Cours eigrp i pv4 et ipv6
parEL AMRI El Hassan

How BGP Works
parThousandEyes

Cours réseaux informatiques ia2
parAmel Morchdi

CCNA Routing Fundamentals - EIGRP, OSPF and RIP
parsushmil123

Ccnp workbook network bulls
parSwapnil Kapate

Border Gateway Protocol
parKashif Latif

Equipements d'interconnexion
parInes Kechiche

Mise en place d'un reseau securise par Cisco ASA
parOusmane BADJI

Chapitre 1 LES SERVICES RESEAUX.pptx
parAymenAyari10

VPN site-to-site.pdf
pargorguindiaye

Bgp protocol
parSmriti Tikoo

configuration vpn-ipsec-routeur
parJULIOR MIKALA


Similaire à Protocole EIGRP

PDF
EIGRP - Configuration
parmdyabi

PPTX
n CCNP pour comprendre comment EIGRP choisit son Successor et son Feasible Su...
parnigax98568

PDF
Alphorm.com Formation CCNP ENCOR 350-401 (2of8) : Routing
parAlphorm

PPTX
métriques utilisées par EIGRP : bande passante, délai, FD, RD… C’est exacteme...
parnigax98568

PPTX
Voici un sché IGRP choisit son Successor et son Feasible Successor.
parnigax98568

POTX
Eigrp ccna v5
parMeriama Benrqiq

PDF
Cisco CCNP Route : Configuration de l'EIGRP
parGaelBissafi

PDF
Chap2_EIGRP.pdfddddddddddddddddddddddddddddddd
paryoucefhedibel

PDF
notions de routage IP
parmohamednacim

PDF
CCNP Route - EIGRP
parmdyabi

PPTX
techniques de routage des reseaux en informatique
parElieNGOMSEU

PDF
EIGRP - EIGRP sur frame relay
parmdyabi

PDF
EIGRP - Mesures de l’EIGRP
parmdyabi

PDF
EIGRP - Fonctionnement de l'EIGRP
parmdyabi

PDF
Routage
parStany Mwamba

PDF
EIGRP - Fonctionnalités avancées de l’EIGRP
parmdyabi

PPTX
Le protocole rip
parعبدالجبار العسلي

PPT
Fr introbgp-sif
parAymen Bouzid

PDF
1 lexique de-commandes-cisco
parMoctarThiongane

PDF
31363-doc-session_4-1-_bgp_intro_-_fr.pdf
parevannguema150

EIGRP - Configuration
parmdyabi

n CCNP pour comprendre comment EIGRP choisit son Successor et son Feasible Su...
parnigax98568

Alphorm.com Formation CCNP ENCOR 350-401 (2of8) : Routing
parAlphorm

métriques utilisées par EIGRP : bande passante, délai, FD, RD… C’est exacteme...
parnigax98568

Voici un sché IGRP choisit son Successor et son Feasible Successor.
parnigax98568

Eigrp ccna v5
parMeriama Benrqiq

Cisco CCNP Route : Configuration de l'EIGRP
parGaelBissafi

Chap2_EIGRP.pdfddddddddddddddddddddddddddddddd
paryoucefhedibel

notions de routage IP
parmohamednacim

CCNP Route - EIGRP
parmdyabi

techniques de routage des reseaux en informatique
parElieNGOMSEU

EIGRP - EIGRP sur frame relay
parmdyabi

EIGRP - Mesures de l’EIGRP
parmdyabi

EIGRP - Fonctionnement de l'EIGRP
parmdyabi

Routage
parStany Mwamba

EIGRP - Fonctionnalités avancées de l’EIGRP
parmdyabi

Le protocole rip
parعبدالجبار العسلي

Fr introbgp-sif
parAymen Bouzid

1 lexique de-commandes-cisco
parMoctarThiongane

31363-doc-session_4-1-_bgp_intro_-_fr.pdf
parevannguema150


Plus de Thomas Moegli

PDF
Spanning-Tree
parThomas Moegli

PDF
EtherChannel
parThomas Moegli

PDF
Services IP
parThomas Moegli

PDF
Virtuals LAN
parThomas Moegli

PDF
Protocole IKE/IPsec
parThomas Moegli

PDF
Protocoles SSL/TLS
parThomas Moegli

PDF
SSL/TLS : Faille Heartbleed
parThomas Moegli

PDF
Authentification des protocoles de routage
parThomas Moegli

PDF
Protocole OSPF
parThomas Moegli

PDF
JunOS - Fondamentaux
parThomas Moegli

PDF
IPv6
parThomas Moegli

PDF
Cisco ASA
parThomas Moegli

Spanning-Tree
parThomas Moegli

EtherChannel
parThomas Moegli

Services IP
parThomas Moegli

Virtuals LAN
parThomas Moegli

Protocole IKE/IPsec
parThomas Moegli

Protocoles SSL/TLS
parThomas Moegli

SSL/TLS : Faille Heartbleed
parThomas Moegli

Authentification des protocoles de routage
parThomas Moegli

Protocole OSPF
parThomas Moegli

JunOS - Fondamentaux
parThomas Moegli

IPv6
parThomas Moegli

Cisco ASA
parThomas Moegli


Dernier

PPTX
Electricite 1A - Part 02.2.pptx pour un i
parCralidEngwanda

PPT
Chapitre 4 tableaux et chaines de caractères.ppt
paraimas swibki

PDF
BCS402 MICROCONTROLLERS MODULE 2
parAbhijith L Kotian

PPTX
Introduction aux systemes d'information .pptx
parLamiaLemoneAissaoui

PPTX
IA formation _Utilisation des outils de l'intelligence artificielle pour amé...
parEzzaoufi Amine

PDF
STAGE DE PERFECTIONNEMENT Presentation.pdf
parnahalions1403

Electricite 1A - Part 02.2.pptx pour un i
parCralidEngwanda

Chapitre 4 tableaux et chaines de caractères.ppt
paraimas swibki

BCS402 MICROCONTROLLERS MODULE 2
parAbhijith L Kotian

Introduction aux systemes d'information .pptx
parLamiaLemoneAissaoui

IA formation _Utilisation des outils de l'intelligence artificielle pour amé...
parEzzaoufi Amine

STAGE DE PERFECTIONNEMENT Presentation.pdf
parnahalions1403


Protocole EIGRP

  • 1.
    Thomas Moegli Ing. HESTélécommunications - Réseaux et Sécurité IT EIGRP Enhanced Interior Gateway Routing Protocol
  • 2.
    Thomas Moegli EIGRP Introduction 2 Protocoles deroutage interne Protocoles de routage externe Vecteur de distance Etat de liens Vecteur de distance Classful RIP IGRP EGP Classless RIPv2 EIGRP OSPFv2 IS-IS BGPv4 IPv6 RIPng EIGRP for IPv6 OSPFv3 IS-IS for IPv6 BGPv4 for IPv6
  • 3.
    Thomas Moegli ๏ Protocolede routage Classless (comme RIPv2, OSPF) ๏ Support VLSM/CIDR et Route Summarization ๏ Protocole de routage à vecteur de distance ๏ Considéré comme protocole hybride (possède des caractéristiques de protocoles à vecteur de distance et à état de lien) ๏ Métrique composite ๏ Support IPv6 ๏ Découverte de voisins ๏ Communication via Reliable Transport Protocol (RTP) ๏ Algorithme DUAL pour le choix de la meilleure route ๏ Mises à jour partielles afin de minimiser la charge réseau ๏ Pas de broadcast EIGRP Fonctionnalités d’EIGRP 3
  • 4.
    Thomas Moegli ๏ Remplacel’ancien protocole propriétaire Cisco IGRP ๏ Travaille directement sous la couche 3 (IP) ๏ Numéro de protocole : 88 ๏ Convergence rapide ๏ Extensible ๏ Load-balancing sur des liens à coût inégal ๏ Classless (Support VLSM) ๏ Communication via une adresse multicast (224.0.0.10) ๏ Protocole anciennement propriétaire Cisco mais ouvert désormais ๏ Ouverture en 2013 ๏ Encore à l’état de draft (draft-savage-eigrp-00) et certaines fonctionnalités avancées ne sont pas encore publiées EIGRP Caractéristiques principales d’EIGRP 4
  • 5.
    Thomas Moegli EIGRP Comparaison desprotocoles de routage 5 Fonction RIPv2 EIGRP OSPF Classless/VLSM Oui Oui Oui Vecteur de distance (DV) ou à état de lien (LS) DV DV LS Propriétaire Cisco Non Non Non Métrique basée en partie ou tout sur la bande passante Non Oui Oui Convergence Lente Rapide Rapide Hiérarchique, divisible en zones/areas Non Non Oui Support du résumé de route (Route Sumarization) manuelle Oui Oui Oui MAJ de routage envoyés sur une adresse IP multicast Oui Oui Oui
  • 6.
  • 7.
    Thomas Moegli ๏ 3tables stockées en mémoire ๏ Neighbor Table (Table des voisins) ๏ Topology Table (Table de topologie) ๏ Routing Table (Table de routage) ๏ Etapes 1. Découverte des voisins par envoi de messages. Stockage des voisins dans la Neighbor Table 2. Echange de routes entre voisins. Stockage de la topologie dans la Topology Table 3. Algorithme DUAL pour choisir les meilleures routes et les ajouter à la Routing Table Fonctionnement EIGRP Fonctionnement général 7
  • 8.
    Thomas Moegli ๏ Chaquerouteur dans EIGRP utilise un identifiant unique appelé Router ID (RID) ๏ Le RID EIGRP est un nombre de 32 bits, représenté comme une adresse IP (4 champs séparés par un point) ๏ Règles identiques pour OSPF RID ๏ Configuration d’un RID (Etapes) ๏ Le routeur utilise l’adresse RID configuré par l’administrateur
 (Commande en mode de configuration EIGRP : ๏ ou le routeur utilise l’adresse IP la plus haute des interfaces loopback configurées ๏ ou finalement, le routeur utilise l’adresse IP la plus haute des interfaces actives (non-loopback) Fonctionnement EIGRP EIGRP Router ID 8 eigrp router-id a.b.c.d
  • 9.
    Thomas Moegli ๏ Echangede 3 messages entre voisins directement connectés ๏ Réception d’un HELLO ou ACK ๏ Envoi du Hello sur une adresse multicast
 224.0.0.10 (All EIGRP Routeurs) ๏ 4 éléments doivent être identiques pour que les routeurs soient voisins ๏ Numéros d’AS (Autonomous System) doivent correspondre ๏ Même sous-réseau IP ๏ Valeurs de calcul de métrique identiques (Valeurs K) ๏ Authentification (si définie) ๏ Pas de machine d’état (contrairement à OSPF) ๏ Dès que les éléments sont vérifiés, l’état des routeurs est Working Fonctionnement EIGRP Découverte de voisins 9 Gi0/0 10.1.1.1R1 R2 Gi0/1 10.1.1.2 224.0.0.10 AS Metrics Hello ? ACK Hello ! Table des voisins 10.1.1.2 Gi0/0 Table des voisins 10.1.1.1 Gi0/1
  • 10.
    Thomas Moegli Fonctionnement EIGRP Etapes 10 R2 Jesuis R1, qui est sur la ligne ? Je suis R2 Voici mes infos complètes de routage Merci de tes infos Voici mes infos complètes de routage Merci de tes infos Convergé Hello Hello Update ACK Update ACK R1
  • 11.
    Thomas Moegli ๏ HelloTimer ๏ Intervalle entre deux messages Hello ๏ Par défaut ๏ 5 secondes : Réseaux à diffusion (Ethernet, Token Ring, FDDI) ๏ 60 secondes : Réseaux NBMA dont la bande passante inférieure à T1 ๏ Configuration ๏ Commande d’interface : ip hello-interval eigrp as-number value ๏ Hold Timer ๏ Temps d’attente de la réception d’un message Hello avant de déclarer le voisin comme mort ๏ Par défaut, 3x Hello Timer ๏ Configuration ๏ Commande d’interface : ip hold-time eigrp as-number value ๏ EIGRP ne requiert pas que les valeurs des timers doivent être identiques entre voisins ๏ Déconseillé : Peut engendrer des problèmes si mauvais choix Fonctionnement EIGRP Timers EIGRP 11 ip hello-interval eigrp as-number value ip hold-time eigrp as-number value
  • 12.
    Thomas Moegli ๏ Laconfiguration des timers EIGRP permet d’accélérer le temps de convergence ๏ Convergence : définit le processus par lequel les routeurs sont informés des changements de topologie ๏ Toutefois, ces valeurs doivent être manipulés avec prudence pour la stabilité du protocole ๏ La configuration des valeurs se fait par interface ๏ Commande d’interface : ๏ Le Hold Timer ne doit pas forcément être de 3x la durée du Hello Timer ๏ Toutefois, il est conseillé de garder ce ratio 3:1 Fonctionnement EIGRP Configuration des timers 12 ip hello-interval eigrp as-number value ip hold-time eigrp as-number value
  • 13.
    Thomas Moegli Fonctionnement EIGRP Configurationdes timers 13 R1 R2 Hello Timer : 2 Hold Timer : 6 Hello Timer : 5 Hold Timer : 15 Hello Hold Timer 6 5 4 6 5 4 6 5 4 6 5 4 Hello Hello 2 secondes 2 secondes 2 secondes Hello Hello
  • 14.
    Thomas Moegli ๏ Lacommande permet d’obtenir les informations sur le timer Hello ๏ Sous IOS 15.0, la commande donne également la valeur du Hold-time ๏ Pour le timer Holdtime sur un IOS antérieur, la seule commande est : ๏ Si aucune ligne ne sort, la valeur configurée est celle par défaut Fonctionnement EIGRP Vérification des timers 14 show ip eigrp interfaces detail id-interface R1# show ip eigrp interfaces detail fa0/0 IP-EIGRP interfaces for process 100 Xmit Queue Mean Pacing Time Multicast Pending Interface Peers Un/Reliable SRTT Un/Reliable Flow Timer Routes Fa0/0 1 0/0 86 0/1 368 0 Hello interval is 2 sec Next xmit serial <none> Un/reliable mcasts: 0/3 Un/reliable ucasts: 5/3 Mcast exceptions: 1 CR packets: 1 ACKs suppressed: 0 Retransmissions sent: 0 Out-of-sequence rcvd: 0 Authentication mode is md5, key-chain is "R1-KeyChain" Use multicast show ip running-config | include ip hold-time eigrp
  • 15.
    Thomas Moegli Neighbor Table ๏Contient la liste des voisins EIGRP du routeur ๏ Afficher la table de voisinage : show ip eigrp neighbor ๏ Eléments présents dans la table ๏ Adresse IP du routeur voisin ๏ Timer Hold Time ๏ Timer Uptime ๏ Temps écoulé depuis la découverte de ce voisin ๏ Smooth Round-Trip Timer (SRTT) ๏ Temps moyen qui s’écoule entre l’émission d’un paquet vers un voisin et l’instant où le routeur émetteur reçoit l’acquittement du paquet émis. Utilisé pour calculer un temps RTO ๏ Retransmission Time Out (RTO) ๏ Temps limite au-delà duquel le routeur en attente d’un acquittement du voisin provoque un nouvel envoi du message non acquitté. Fonctionnement EIGRP Découverte de voisins 15 Router# show ip eigrp neighbor
  • 16.
    Thomas Moegli Fonctionnement EIGRP Distanceadministrative 16 Type de route Valeur Connected 0 Static 1 BGP (Routes externes) 20 EIGRP (Routes internes) 90 IGRP 100 OSPF 110 IS-IS 115 RIP 120 EIGRP (Routes externes) 170 BGP (Routes internes) 200 Unusable 255
  • 17.
    Thomas Moegli ๏ Misesà jour incrémentaux ๏ Envoi périodique de paquets Hello (toutes les 5 secondes) ๏ La convergence est rapide (15 sec) ๏ EIGRP pré-calcule les secondes meilleures routes ๏ Meilleur route = Successor ๏ Seconde meilleure route = Feasible Successor Fonctionnement EIGRP Convergence 17 R5 R1 R2 R3R4
  • 18.
    Thomas Moegli ๏ Métriquecomposée de 4 Facteurs ๏ K1 : Bande passante (Bandwidth) ๏ K2 : Délai (Delay) ๏ K3 : Charge réseau (Load) ๏ K4 : Fiabilité (Reliability) ๏ Facteur supplémentaire mais presque jamais utilisé ๏ K5 : Maximum Transmission Unit (MTU) ๏ Valeurs K ๏ Coefficients pour influencer/désactiver les facteurs dans le calcul de la métrique ๏ Valeurs par défaut : K1 = 1, K2 = 0, K3 = 1, K4 = 0, K5 = 0 ๏ Configuration ๏ Commande de routage EIGRP : metric weights 0 K1-value K2-value K3-value K4-value K5-value Fonctionnement EIGRP Métrique EIGRP 18 Metric = K1 ⋅Bandwidth + K2 ⋅Bandwidth 256− Load + K3 ⋅Delay ⎡ ⎣ ⎢ ⎢ ⎢ ⎤ ⎦ ⎥ ⎥ ⎥ ⋅ K5 Reliability + K4 ⎛ ⎝ ⎜⎜⎜⎜⎜⎜ ⎞ ⎠ ⎟⎟⎟⎟⎟⎟⎟
  • 19.
    Thomas Moegli Fonctionnement EIGRP MétriqueEIGRP 19 Corp# show ip protocols Routing Protocol is "eigrp 20" Outgoing update filter list for all interfaces is not set Incoming update filter list for all interfaces is not set Default networks flagged in outgoing updates Default networks accepted from incoming updates EIGRP metric weight K1=1, K2=0, K3=1, K4=0, K5=0 EIGRP maximum hopcount 100 EIGRP maximum metric variance 1 Redistributing: eigrp 20 EIGRP NSF-aware route hold timer is 240s Automatic network summarization is not in effect Maximum path: 4 Routing for Networks: 10.0.0.0 172.16.0.0 Passive Interface(s): Loopback0 Loopback1 …
  • 20.
    Thomas Moegli ๏ Pardéfaut, la bande passante des liens séries est configurée à 1544 avec un délai de 20’000 ms ๏ IOS ne change pas automatiquement la valeur du lien même si les liens peuvent fonctionner à des vitesses supérieures ๏ Configuration avec la commande d’interface : bandwidth kbps Fonctionnement EIGRP Métrique EIGRP : Bande passante 20 A C B Meilleure route 1544Kbps 1544Kbps1544Kbps A C B Meilleure route 64Kbps 1544Kbps1544Kbps C(config)# int S0/0 C(config-int)# bandwidth 64 Métrique EIGRP Bande passante par défaut Métrique EIGRP Bande passante configurée Router(config-if)# bandwidth kbps
  • 21.
    Thomas Moegli Fonctionnement EIGRP MétriqueEIGRP : Bande passante 21 Bande passante Délai Charge réseau Fiabilité MTU Série 1544 Kbps 20’000µs 1 - 255 1 - 255 1500 octets Ethernet 10 Mbps 200µs 1 - 255 1 - 255 1500 octets FastEthernet 100 Mbps 100µs 1 - 255 1 - 255 1500 octets GigabitEthernet 1000 Mbps 10µs 1 - 255 1 - 255 1500 octets
  • 22.
  • 23.
    Thomas Moegli ๏ DUAL: Diffusing Update Algorithm ๏ Historique ๏ Remplace algorithme de Bellman-Ford (RIP) ๏ Travaux initiés par M. E. W. Dijkstra et M. C. S. Scholten puis développés par M. J. J. Garcia-Luna-Aceves ๏ Tâches ๏ Déterminer le meilleur chemin sans boucle ๏ Détermine si une route de secours est disponible ๏ Support VLSM ๏ Convergence rapide Algorithme DUAL 23
  • 24.
    Thomas Moegli ๏ AdvertisedDistance (AD) ๏ Coût total du routeur jusqu’à la destination ๏ Feasible Distance (FD) ๏ Coût annoncé par le routeur voisin jusqu’à la destination Algorithme DUAL Advertised Distance (AD) et Feasible Distance (FD) 24 R2R1 R3 R4 10 30 20 30 Advertise Distance = 90 Réseau X R5 Feasible Distance = 80
  • 25.
    Thomas Moegli ๏ Reported/AdvertisedDistance (AD) ๏ Valeur métrique annoncée par le voisin ๏ Enregistré dans la Topology Table ๏ Plusieurs routes possibles vers un même sous-réseau ๏ Feasible distance (FD) ๏ Métrique de la route (valeur reçue du voisin + métrique calculé par le routeur) ๏ Route ayant la meilleure FD sera présente dans la table de routage Algorithme DUAL Advertised Distance (AD) et Feasible Distance (FD) 25 Corp Genève Lausanne 10.0.0.8/8 Pour joindre le réseau 10.0.0.0, le coût est de 1000 Pour joindre le réseau 10.0.0.0, le coût est de 1500 D 10.0.0.0/8 [90/2195456] via 172.16.10.2, 00:27:06,Serial0/0
  • 26.
    Thomas Moegli Algorithme DUAL AdvertisedDistance (AD) et Feasible Distance (FD) 26 Réseau X Réseau Y 1000 R6R4 R7R3R1 R2 1000 1500 1000 3000 2000 2000 Chemin Feasible Distance Advert. Distance R1 ➔ R2 ➔ R7 2000 1000 R1 ➔ R3 ➔ R7 2500 1500 R1 ➔ R4 ➔ R6 ➔ R7 7000 5000 R1
  • 27.
    Thomas Moegli ๏ Successor ๏Voisin ayant la meilleure route pour un sous-réseau ๏ Présent dans la Routing Table ๏ Feasible Successor (FS) ๏ Routes secondaires pour un sous-réseau ๏ Il peut avoir plusieurs FS pour un même sous-réseau ๏ Enregistrées dans la Topology Table ๏ Utiles comme routes de secours (Backup Table) ๏ Si plusieurs routes ont même métrique, EIGRP effectue du load-balancing sur ces routes ๏ Convergence rapide en cas de défaillance du Successor ๏ Le FS est utilisé immédiatement Algorithme DUAL Successor et Feasible Successor (FS) 27 Corp Genève Lausanne 10.0.0.8/8 Métrique : 1000 Métrique : 1500 Neighbor Table Router Genève Router Lausanne Serial0/0 Serial0/1 S0/0 S0/1 Topology Table Genève Lausanne Dst : 10.0.0.0 Dst : 10.0.0.0 Routing Table Genève Successor Successor Feasible Successor
  • 28.
    Thomas Moegli ๏ PourR1, la meilleure route vers LANx passe par R2 au coût de 5000. Feasible Distance pour LANx = 5000 ๏ Routeur X connaît également LANx et l’annonce pour un coût y ๏ R1 ajoute X à ses voisins connaissant LANx. Si le lien entre R1 et R2 tombe, R1 peut substituer X à R2 ๏ Condition : X ne doit pas utiliser R1 pour transmettre les paquets destinés à LANx (Pas de boucle de réseau) ๏ Comment R1 peut-il savoir si X n’a pas de boucle ? Solution : comparer la distance rapportée par X à la Feasible Distance pour LANx (RD < FD ?) ๏ Si non (exemple : RD = 7000), il est possible que 7000 est le coût de R1 vers LANx + X vers R1 (Pas sûr mais il y a un risque) ๏ Si oui (exemple : RD = 2000), R1 est sûr que le chemin connu par X ne transite pas par R1. X est donc un Feasible Successor et R1 peut immédiatement substituer X à R2 si le lien entre R1 et R2 est défaillant Algorithme DUAL Feasibility Condition 28 R1 X R2 LAN x LAN x FD = 5000 Meilleure route Successor Feasibility Condition : FD de la route Successor > AD du Feasible Successor
  • 29.
    Thomas Moegli Algorithme DUAL Successoret Feasible Successor (FS) 29 Réseau X Réseau Y 1000 R6R4 R7R3R1 R2 1000 1500 1000 3000 2000 2000 Chemin Feasible Distance Advert. Distance R1 ➔ R2 ➔ R7 2000 1000 R1 ➔ R3 ➔ R7 2500 1500 R1 ➔ R4 ➔ R6 ➔ R7 7000 5000 Successor Feasible Successor Feasibility Condition : FD de la route Successor > AD du Feasible Successor
  • 30.
    Thomas Moegli Algorithme DUAL Successoret Feasible Successor (FS) 30 Réseau X Réseau Y 1000 R6R4 R7R3R1 R2 1000 1500 1000 3000 2000 2000 Chemin Feasible Distance Advert. Distance R1 ➔ R2 ➔ R7 2000 1000 R1 ➔ R3 ➔ R7 3500 2500 R1 ➔ R4 ➔ R6 ➔ R7 7000 5000 Successor Feasible Successor Feasibility Condition : FD de la route Successor > AD du Feasible Successor 2500 Pas de Feasible Successor
  • 31.
    Thomas Moegli Avec FeasibleSuccessor Algorithme DUAL Successor et Feasible Successor (FS) 31 Réseau X Réseau Y 1000 R6R4 R7R3R1 R2 1000 1500 1000 3000 2000 2000 Réseau X Réseau Y 1000 R6R4 R7R3R1 R2 1000 1500 1000 3000 2000 2000 2500 Sans Feasible Successor Envoi requêtes
  • 32.
    Thomas Moegli ๏ Contientla liste des routes apprises par EIGRP ainsi que les voisins ๏ Afficher la table de topology ๏ show ip eigrp topology : Affiche tous les Successor et les Feasible Successor pour les routes apprises ๏ show ip eigrp topology all-links : Affiche tous les voisins pour chaque route apprise Algorithme DUAL Topology Table 32
  • 33.
    Thomas Moegli ๏ Lorsquela route Successor est perdue et qu’aucun Feasible Successor est présent, le routeur envoie des requêtes sur toutes les interfaces pour tenter d’identifier une route alternative ๏ Aucun Successor n’est sélectionné avant que le routeur ne
 reçoive une réponse de toutes les
 interfaces ๏ Si aucune réponse ne revient dans les 3 minutes, le
 routeur se met à l’état Stuck In Active (SIA) ๏ Dans ce cas, l’adjacence avec le voisin défaillant est désactivée Algorithme DUAL Stuck In Active 33 Réseau X Réseau Y 1000 R6R4 R7R3R1 R2 1000 1500 1000 3000 2000 2000
  • 34.
  • 35.
    Thomas Moegli ๏ Utilisele protocole RTP (Reliable Transport Protocol) ๏ Pas de transfert via TCP ou UDP ๏ RTP possède un mécanisme permettant de renvoyer un message EIGRP si un voisin
 ne l’a pas reçu ๏ Envoi de trafic en multicast pour les routeurs EIGRP ๏ 224.0.0.10 ๏ Chaque routeur tient une liste des voisins qui répondent aux messages multicast ๏ Lorsqu’un routeur ne répond pas à un voisin via multicast, EIGRP envoie un message unicast ๏ Après 16 tentatives unicast, le voisin est considéré comme mort ๏ Echanges d’informations ๏ Echange des tables complètes lors du premier échange entre voisins ๏ Echange partiels par la suite ๏ Contrairement à OSPF qui envoie des LSA chaque 30 minutes, EIGRP reste silencieux tant qu’aucun changement n’est détecté Structure EIGRP Echanges EIGRP 35 Différent de RTP
 (Real Time Protocol) qui est
 utilisé pour la VoIP et la vidéo
  • 36.
    Thomas Moegli ๏ Pourquoipas TCP ? ๏ RTP doit s’appuyer indifféremment sur IP, IPX, AppleTalk (argument obsolète désormais) ๏ TCP en mode connecté ne permet pas de multicast ๏ Protocole n° 88 ๏ Adresse de multicast : 224.0.0.10 (All EIGRP Routers) ๏ Particularités ๏ Garantie de remise ๏ Les routeurs acquittent un paquet RTP reçu en multicast par un paquet unicast ๏ Garantie de séquencement ๏ Chaque paquet contient deux numéros de séquence (un pour les paquets émis, un pour les paquets reçus) ๏ Transport sans garantie ๏ Fonctionne comme UDP, paquets ne possèdent pas de numéro de séquence Structure EIGRP Protocole de transport RTP 36
  • 37.
    Thomas Moegli Structure EIGRP EchangesEIGRP 37 R1 R2 Neighbor Discovery (Hello) Full Routing Update Continuous Hellos Partial Updates (Status changes and New Subnet infos) Neighbor Discovery (Hello) Full Routing Update Continuous Hellos Partial Updates (Status changes and New Subnet infos) Reliable Update
  • 38.
    Thomas Moegli Structure EIGRP Typesde messages 38 Type Description Updates Contient les informations de route Si envoyés à plusieurs routeurs, envoi par multicast. Si envoyés à un seul routeur, envoi par unicast Query Requête pour une route spécifique. Envoi par multicast. Se fait lorsqu’un routeur perd la liaison avec une route et a besoin d’alternatives Reply Réponse unicast à une requête. La réponse inclut une route vers la destination demandée ou indique qu’il ne connaît aucune route. Hello Utilisé pour découvrir les voisins EIGRP et est envoyé par multicast ACK Réponse à un Update. Envoi en unicast
  • 39.
    Thomas Moegli Structure EIGRP Typesde messages 39 R1 R2 Je suis R1, qui est sur la ligne ? Je suis R2 Voici mes infos complètes de routage Merci de tes infos Voici mes infos complètes de routage Merci de tes infos Convergé Hello Hello Update ACK Update ACK
  • 40.
    Thomas Moegli ๏ EIGRPlimite l’envoi de messages
 pour ne pas charger le réseau ๏ Par défaut : trafic EIGRP prend
 50% de la bande passante ๏ Pour chaque paquet EIGRP à envoyer ๏ Placé en file d’attente ๏ Temps d’attente :
 Longueur du paquet / Fraction du débit alloué à EIGRP ๏ Configuration ๏ Commande d’interface : ip bandwidth-percent eigrp as-number percent Structure EIGRP Charge réseau 40 1 2 3 4 5 6 2 3 4 5 6 3 4 5 6 4 5 6 5 6 6 1 1 2 3 4 5 62 3 4 5 6 Attente t = longueur du paquet (bits) fraction du débit alloué à EIGRP EIGRP diffère l’émission du message 1 d’un temps égal à : File d’attente EIGRP
  • 41.
  • 42.
    Thomas Moegli ๏ Etapes 1.Conf. Global - Entrer en mode de configuration EIGRP et définir le numéro ASN (Autonomous System Number)
 router eigrp as-number 2. Conf. EIGRP global - Configurer un ou plusieurs sous-réseaux à annoncer
 network ip-address [wildcard-mask] 3. Conf. EIGRP global (Optionnel) - Configurer le Router ID EIGRP explicitement
 eigrp router-id value 4. Conf. d’interface (Optionnel) - Changer la valeurs des timers Hello et Hold Time
 ip hello-interval eigrp asn time, ip hold-time eigrp asn time 5. Conf. d’interface (Optionnel) - Configurer la bande passante et le délai des interfaces pour influencer le calcul de la métrique
 bandwidth value, delay value 6. Conf. EIGRP global (Optionnel) - Configurer l’équilibre de charge sur plusieurs routes
 maximum-paths number, variance multiplier 7. Conf. EIGRP global (Optionnel) - Activer ou désactiver le résumé automatique (Autosummarization) de routes
 auto-summary Configuration EIGRP 42 Router(config)# router eigrp as-number Router(config-router)# network ip-address [wildcard-mask] Router(config-router)# eigrp router-id value Router(config-if)# ip hello-interval eigrp time, ip hold-time eigrp time Router(config-if)# bandwidth time, delay time Router(config-router)# maximum-paths number, variance multiplier Router(config-router)# auto-summary
  • 43.
    Thomas Moegli ๏ Topologied’exemple : Configuration EIGRP 43 10.10.10.0/24 10.10.11.0/24 10.10.40.0/24 10.10.50.0/24 Corp Genève Lausanne 10.10.20.0/24 10.10.30.0/24 S0/0 .1 S0/1 .5 S0/0 .2 S0/1 .6 172.16.10.0/30 172.16.10.4/30
  • 44.
    Thomas Moegli ๏ Commanderouter eigrp as-number ๏ Spécifier via la commande network les réseaux à annoncer ๏ Utilisation de Wildcard Mask Configuration EIGRP 44 Corp(config)# router eigrp 20 Corp(config-router)# network 10.10.10.0 Corp(config-router)# network 172.16.10.0 Corp(config-router)# end Geneve(config)# router eigrp 20 Geneve(config-router)# network 10.10.20.0 0.0.0.255 Geneve(config-router)# network 10.10.30.0 0.0.0.255 Geneve(config-router)# network 172.16.10.0 0.0.0.3 *Mar 1 00:40:33.523: %DUAL-5-NBRCHANGE: IP-EIGRP(0) 20: Neighbor 172.16.10.1 (Serial0/0) is up: new adjacency Lausanne(config)# router eigrp 20 Lausanne(config-router)# network 10.0.0.0 Lausanne(config-router)# network 172.16.0.0 *Mar 1 00:44:29.055: %DUAL-5-NBRCHANGE: IP-EIGRP(0) 20: Neighbor 172.16.10.5 (Serial0/1) is up: new adjacency Router(config)# router eigrp as-number
  • 45.
    Thomas Moegli ๏ Possibilitéd’indiquer un nom au lieu d’un numéro d’AS Configuration EIGRP 45 Corp(config)# router eigrp Thomas Corp(config-router)# address-family ipv4 autonomous-system 20 Corp(config-router-af)# network 10.0.0.0 Corp(config-router-af)# network 172.16.0.0
  • 46.
    Thomas Moegli Configuration EIGRP SupportVLSM et Route Summarization 46 10.10.10.0/24 10.10.11.0/24 10.10.40.0/24 10.10.50.0/24 Corp Genève Lausanne 10.10.20.0/24 10.10.30.0/24 S0/0 .1 S0/1 .5 S0/0 .2 S0/1 .6 172.16.10.0/30 172.16.10.4/30 Réseau 10.0.0.0 vient d’ici ! Réseau 10.0.0.0 vient d’ici ! Corp# show ip route Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP D - EIGRP, … Gateway of last resort is not set 172.16.0.0/16 is variably subnetted, 3 subnets, 2 masks C 172.16.10.4/30 is directly connected, Serial0/1 C 172.16.10.0/30 is directly connected, Serial0/0 D 172.16.0.0/16 is a summary, 00:52:02, Null0 10.0.0.0/8 is variably subnetted, 3 subnets, 2 masks C 10.10.10.0/24 is directly connected, Loopback0 D 10.0.0.0/8 is a summary, 00:20:09, Null0 C 10.10.11.0/24 is directly connected, Loopback1 ๏ Solution : Désactiver le résumé automatique (Automatic Summarization) ๏ Sur IOS 15.0, l’auto-summarization est désactivé par défaut 10.10.10.0/24 10.10.11.0/24 10.10.40.0/24 10.10.50.0/24 Corp Genève Lausanne 10.10.20.0/24 10.10.30.0/24 S0/0 .1 S0/1 .5 S0/0 .2 S0/1 .6 172.16.10.0/30 172.16.10.4/30 Réseau 10.0.0.0 vient d’ici ! Réseau 10.0.0.0 vient d’ici ! 10.10.10.0/24 10.10.11.0/24 10.10.40.0/24 10.10.50.0/24 Corp Genève Lausanne 10.10.20.0/24 10.10.30.0/24 S0/0 .1 S0/1 .5 S0/0 .2 S0/1 .6 172.16.10.0/30 172.16.10.4/30 Réseau 10.0.0.0 vient d’ici ! Réseau 10.0.0.0 vient d’ici ! ๏ Réseaux discontinues ๏ Geneve et Lausanne effectuent un résumé automatique de la route 10.0.0.0/8 ce qui pose problème
  • 47.
    Thomas Moegli Lausanne# ping10.10.10.1 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 10.10.10.1, timeout is 2 seconds: ..... Success rate is 0 percent (0/5) Configuration EIGRP Support VLSM et Route Summarization 47 Lausanne# show ip route … Gateway of last resort is not set 172.16.0.0/16 is variably subnetted, 3 subnets, 2 masks C 172.16.10.4/30 is directly connected, Serial0/1 D 172.16.10.0/30 [90/2681856] via 172.16.10.5, 01:10:20, Serial0/1 D 172.16.0.0/16 is a summary, 01:10:20, Null0 10.0.0.0/8 is variably subnetted, 3 subnets, 2 masks D 10.0.0.0/8 is a summary, 01:10:20, Null0 C 10.10.40.0/24 is directly connected, Loopback0 C 10.10.50.0/24 is directly connected, Loopback1 Lausanne#
  • 48.
    Thomas Moegli Corp# showip route … Gateway of last resort is not set 172.16.0.0/30 is subnetted, 2 subnets C 172.16.10.4 is directly connected, Serial0/1 C 172.16.10.0 is directly connected, Serial0/0 10.0.0.0/24 is subnetted, 6 subnets C 10.10.10.0 is directly connected, Loopback0 C 10.10.11.0 is directly connected, Loopback1 D 10.10.20.0 [90/2297856] via 172.16.10.2, 00:01:43, Serial0/0 D 10.10.30.0 [90/2297856] via 172.16.10.2, 00:01:43, Serial0/0 D 10.10.40.0 [90/2297856] via 172.16.10.6, 00:01:34, Serial0/1 D 10.10.50.0 [90/2297856] via 172.16.10.6, 00:01:36, Serial0/1 Configuration EIGRP Support VLSM et Route Summarization 48 Lausanne(config)# router eigrp 20 Lausanne(config-router)# no auto-summary Geneve(config)# router eigrp 20 Geneve(config-router)# no auto-summary Corp(config)# router eigrp 20 Corp(config-router)# no auto-summary Lausanne# ping 10.10.10.1 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 10.10.10.1, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 16/20/24 ms ๏ Désactiver l’auto-summarization ๏ Commande no auto-summary
  • 49.
    Thomas Moegli ๏ Pardéfaut, EIGRP supporte jusqu’à 4 liens de même coût comme équilibre de charge ๏ Jusqu’à 32 liens supportés avec IOS 15.0 (16 dans les versions précédentes) ๏ Commande maximum-paths number ๏ Par défaut, EIGRP a une limite de saut de 100 (Hop Count) pour les paquets de mise à jour ๏ Configuration avec la commande metric maximum-hops number Configuration EIGRP Load Balancing et Hop Count 49 Corp(config)# router eigrp 10 Corp(config-router)# maximum-paths ? <1-32> Number of paths Corp(config)# router eigrp 10 Corp(config-router)# metric maximum-hops ? <1-255> Hop count
  • 50.
    Thomas Moegli ๏ Sideux routes à même coût sont annoncés dans EIGRP, ils sont placés dans la Routing Table ๏ EIGRP effectue un équilibre de charge entre ces routes Configuration EIGRP Load Balancing 50 10.10.10.0/24 10.10.11.0/24 10.10.40.0/24 10.10.50.0/24 Corp Genève Lausanne 10.10.20.0/24 10.10.30.0/24 S0/0 .1 S0/1 .5 S0/0 .2 S0/1 .6 172.16.10.0/30 172.16.10.4/30 Fa1/0 .1 Fa1/0 .2 192.168.10.0/24
  • 51.
    Thomas Moegli ๏ Sideux routes à même coût sont annoncés dans EIGRP, ils sont placés dans la Routing Table ๏ EIGRP effectue un équilibre de charge entre ces routes Configuration EIGRP Load Balancing 51 10.10.10.0/24 10.10.11.0/24 10.10.40.0/24 10.10.50.0/24 Corp Genève Lausanne 10.10.20.0/24 10.10.30.0/24 S0/0 .1 S0/1 .5 S0/0 .2 S0/1 .6 172.16.10.0/30 172.16.10.4/30 Fa1/0 .1 Fa1/0 .2 192.168.10.0/24 Corp# show ip route … Gateway of last resort is not set … D 192.168.10.0/24 [90/2172416] via 172.16.10.6, 00:16:04, Serial0/1 [90/2172416] via 172.16.10.2, 00:16:04, Serial0/0 172.16.0.0/30 is subnetted, 2 subnets …
  • 52.
    Thomas Moegli ๏ Sideux routes à même coût sont annoncés dans EIGRP, ils sont placés dans la Routing Table ๏ EIGRP effectue un équilibre de charge entre ces routes Configuration EIGRP Load Balancing 52 Corp# show ip eigrp topology IP-EIGRP Topology Table for AS(20)/ID(10.10.11.1) Codes: P - Passive, A - Active, U - Update, Q - Query, R - Reply, r - reply Status, s - sia Status … P 192.168.10.0/24, 2 successors, FD is 2172416 via 172.16.10.2 (2172416/28160), Serial0/0 via 172.16.10.6 (2172416/28160), Serial0/1 … Corp# 10.10.10.0/24 10.10.11.0/24 10.10.40.0/24 10.10.50.0/24 Corp Genève Lausanne 10.10.20.0/24 10.10.30.0/24 S0/0 .1 S0/1 .5 S0/0 .2 S0/1 .6 172.16.10.0/30 172.16.10.4/30 Fa1/0 .1 Fa1/0 .2 192.168.10.0/24
  • 53.
    Thomas Moegli ๏ EIGRPsupporte également les liens à coût inégaux ๏ Il est nécessaire de configurer la variance
 ๏ La variance est un multiplicateur entre (1 - 128) ๏ Il définit le coût maximal auquel les routes peuvent être utilisés pour de l’équilibre de charge ๏ La valeur par défaut est de 1 Configuration EIGRP Load Balancing sur liens de coût inégaux 53 Router(config)# router eigrp as-number Router(config-router)# variance multiplier Coût du Successor Variance Coût des autres routes utilisés pour l’équilibre de charge * >
  • 54.
    Thomas Moegli Configuration EIGRP LoadBalancing sur liens de coût inégaux 54 Coût du Successor Variance Coût des autres routes utilisés pour l’équilibre de charge * > Réseau X Réseau Y 1000 R6R4 R7R3R1 R2 1000 1500 1000 3000 2000 2000 Chemin Feasible Distance R1 ➔ R2 ➔ R7 2000 R1 ➔ R3 ➔ R7 2500 R1 ➔ R4 ➔ R6 ➔ R7 7000 Si variance = 2 ➔ coût maximal = 4000 Chemins utilisés pour load balancing (R1➔R2➔R7, R1➔R3➔R7) Si variance = 4 ➔ coût maximal = 8000 Chemins utilisés pour load balancing (R1➔R2➔R7, R1➔R3➔R7, R1➔R4➔R6➔R7)
  • 55.
    Thomas Moegli ๏ Possibilitéd’effectuer de l’équilibre de charge avec des liens à coût différents Configuration EIGRP Load Balancing sur liens de coût inégaux 55 Corp# show ip protocols Routing Protocol is "eigrp 20" Outgoing update filter list for all interfaces is not set Incoming update filter list for all interfaces is not set Default networks flagged in outgoing updates Default networks accepted from incoming updates EIGRP metric weight K1=1, K2=0, K3=1, K4=0, K5=0 EIGRP maximum hopcount 100 EIGRP maximum metric variance 1 Redistributing: eigrp 20 EIGRP NSF-aware route hold timer is 240s Automatic network summarization is not in effect Maximum path: 4 ๏ variance 1 : Indique que les chemins doivent être de métrique égale ๏ Configurer avec variance 2 : permet d’effectuer du load-balancing avec des routes plus petites ou égales à deux fois le FD
  • 56.
    Thomas Moegli Corp# showip route … Gateway of last resort is not set D 192.168.10.0/24 [90/2172416] via 172.16.10.6, 00:14:01, Serial0/1 [90/2172416] via 172.16.10.2, 00:14:01, Serial0/0 … D 10.10.20.0 [90/2300416] via 172.16.10.6, 00:14:01, Serial0/1 [90/2297856] via 172.16.10.2, 00:14:02, Serial0/0 D 10.10.30.0 [90/2300416] via 172.16.10.6, 00:14:02, Serial0/1 [90/2297856] via 172.16.10.2, 00:14:02, Serial0/0 D 10.10.40.0 [90/2297856] via 172.16.10.6, 00:14:02, Serial0/1 [90/2300416] via 172.16.10.2, 00:14:02, Serial0/0 D 10.10.50.0 [90/2297856] via 172.16.10.6, 00:14:03, Serial0/1 [90/2300416] via 172.16.10.2, 00:14:03, Serial0/0 ๏ Possibilité d’effectuer de l’équilibre de charge avec des liens à coût différents Configuration EIGRP Load Balancing sur liens de coût inégaux 56 Corp(config)# router eigrp 20 Corp(config-router)# variance 2
  • 57.
    Thomas Moegli Corp# showip int s0/0 Serial0/0 is up, line protocol is up … Proxy ARP is enabled Local Proxy ARP is disabled Security level is default Split horizon is enabled ICMP redirects are always sent … ๏ Définition : Les informations de routage reçues d’une interfaces ne sont pas renvoyées sur celle-ci ๏ Activé par défaut pour EIGRP Configuration EIGRP Split Horizon 57
  • 58.
    Thomas Moegli Configuration EIGRP SplitHorizon 58 10.10.10.0/24 10.10.11.0/24 10.10.40.0/24 10.10.50.0/24 Corp Genève Lausanne 10.10.20.0/24 10.10.30.0/24 S0/0 .1 S0/1 .5 S0/0 .2 S0/1 .6 172.16.10.0/30 172.16.10.4/30 Mise à jour pour réseaux :10.10.40.010.10.50.0 Mise à jour pour réseaux : 10.10.20.0 10.10.30.0
  • 59.
    Thomas Moegli 10.10.10.0/24 10.10.11.0/24 10.10.40.0/24 10.10.50.0/24 Corp Genève Lausanne 10.10.20.0/24 10.10.30.0/24 S0/0 .1 S0/1 .5 S0/0 .2 S0/1 .6 172.16.10.0/30 172.16.10.4/30 Mise àjour propagée pour : 10.10.10.010.10.11.010.10.20.010.10.30.0 Mise à jour propagée pour : 10.10.10.0 10.10.11.0 10.10.40.0 10.10.50.0 Configuration EIGRP Split Horizon 59
  • 60.
    Thomas Moegli ๏ Commanderedistribute static Configuration EIGRP Propagation d’une route par défaut 60 Corp(config)# interface Fa0/1 Corp(config-if)# ip address 172.16.10.9 255.255.255.252 Corp(config-if)# no shutdown Corp(config-if)# end Corp(config)# ip route 0.0.0.0 0.0.0.0 172.16.10.10 Corp(config)# router eigrp 20 Corp(config-router)# redistribute static WAN 10.10.40.0/24 10.10.50.0/24 10.10.10.0/24 10.10.11.0/24 10.10.20.0/24 10.10.30.0/24 Corp Genève Lausanne ISP 172.16.10.0/30 172.16.10.4/30 S0/0 .1 S0/1.5 S0/0 .2 S0/1 .6 172.16.10.8/30 Fa0/1 .9 Fa0/1 .10
  • 61.
    Thomas Moegli ๏ Aulieu de découvrir les voisins de manière dynamique, EIGRP permet de le faire manuellement ๏ Permet de réduire la charge liée aux messages EIGRP envoyés par multicast ๏ Sur un réseau Frame Relay, un routeur EIGRP réplique et transfère une copie du paquet sur l’ensemble des PVC configurés sur une interface ๏ Avec la configuration statique, les messages sont envoyés en unicast uniquement aux voisins en question Configuration EIGRP Configuration d’un voisin statique 61
  • 62.
    Thomas Moegli Configuration EIGRP Configurationd’un voisin statique 62 R1 R2 R3 R4 10.10.15.5/29 S0/0.1 10.10.15.1/29 S0/0/0.5 R5 Frame Relay R1(config)# router eigrp 100 R1(config-router)# neighbor 10.10.15.5 Serial0/0/0.5 R5(config)# router eigrp 100 R5(config-router)# neighbor 10.10.15.1 Serial0/0.1
  • 63.
    Thomas Moegli Configuration EIGRP Vérificationd’un voisin statique 63 R1 R2 R3 R4 10.10.15.5/29 S0/0.1 10.10.15.1/29 S0/0/0.5 R5 Frame Relay R1# show ip eigrp neighbors detail IP-EIGRP neighbors for process 100 H   Address                 Interface    Hold Uptime  SRTT  RTO      Q       Seq                                             (sec)     (ms)          Cnt      Num 3   10.10.15.5              Se0/0/0.5   10 00:00:51     15  200      0        2    Static neighbor    Version 12.4/1.2, Retrans: 0, Retries: 0
  • 64.
    Thomas Moegli ๏ Dèsla configuration d’un voisin statique, EIGRP désactive tous les paquets multicast sur l’interface ๏ Sur l’exemple ci-dessous ๏ Si on configure un voisin statique sur l’interface Fa0/1 de R1, celui-ci perd tous ses voisins dynamiques ๏ Si R1 avait établi un voisinage dynamique avec R2, R3 ou R4, elle perd tous ces voisins Configuration EIGRP Configuration d’un voisin statique 64 R1 R2 R3 R4 Fa0/1 R5 Frame Relay
  • 65.
    Thomas Moegli ๏ Enfonction des paramètres configurés pour EIGRP, si les paramètres sont incorrects, le voisinage ne s’effectue pas entre routeurs EIGRP voisins ๏ Le tableau suivant résume les éléments à vérifier pour que le voisinage s’effectue (Troubleshooting) Configuration EIGRP Etablissement d’un voisinage 65 Paramètre EIGRP OSPF Les routeurs doivent pouvoir communiquer entre eux par IP Oui Oui Les interfaces IP connectées doivent se trouver sur le même réseau Oui Oui L’interface ne doit pas être en mode passive interface Oui Oui Doit utiliser le même numéro AS (EIGRP) ou identifiant de processus (OSPF) sur chaque routeur Oui Non Timers Hello, Hold (EIGRP) ou Dead (OSPF) doivent correspondre Non Oui Doit passer l’authentification si configurée Oui Oui Doivent être dans la même Area N/A Oui IP MTU doivent correspondre Non Oui Valeurs K (utilisés pour la métrique) doivent correspondre Oui N/A Router IDs doivent être uniques Non1 Oui 1Des RID EIGRP en doublon n’empêchent pas les routeurs de former un voisinage mais peuvent poser des problèmes lors de l’ajout de routes externes EIGRP dans la table de routage IP
  • 66.
  • 67.
  • 68.
    Thomas Moegli ๏ SurR1, il est possible d’annoncer séparément les routes ๏ Problème : les tables de routages peuvent rapidement devenir chargées EIGRP : Routes résumées Exemple 68 R1(config)# router eigrp 1 network 10.12.0.0 0.0.255.255 network 10.13.0.0 0.0.255.255 network 172.16.1.0 0.0.0.255 network 172.16.2.0 0.0.0.255 network 172.16.3.0 0.0.0.255 network 172.16.4.0 0.0.0.255 network 172.16.5.0 0.0.0.255 network 172.16.6.0 0.0.0.255 network 172.16.7.0 0.0.0.255 network 172.16.8.0 0.0.0.255 no auto-summary R2# show ip route eigrp 172.16.0.0/32 is subnetted, 8 subnets D 172.16.8.1 [90/5665536] via 10.23.0.3, 00:02:27, FastEthernet0/0 D 172.16.5.1 [90/5665536] via 10.23.0.3, 00:02:27, FastEthernet0/0 D 172.16.4.1 [90/5665536] via 10.23.0.3, 00:02:27, FastEthernet0/0 D 172.16.7.1 [90/5665536] via 10.23.0.3, 00:02:27, FastEthernet0/0 D 172.16.6.1 [90/5665536] via 10.23.0.3, 00:02:27, FastEthernet0/0 D 172.16.1.1 [90/5665536] via 10.23.0.3, 00:02:27, FastEthernet0/0 D 172.16.3.1 [90/5665536] via 10.23.0.3, 00:02:27, FastEthernet0/0 D 172.16.2.1 [90/5665536] via 10.23.0.3, 00:02:27, FastEthernet0/0 10.0.0.0/24 is subnetted, 3 subnets D 10.13.0.0 [90/5537536] via 10.23.0.3, 00:02:27, FastEthernet0/0
  • 69.
    Thomas Moegli EIGRP :Routes résumées Configuration d’une route résumée 69 172.16.1.0/24
 172.16.2.0/24
 172.16.3.0/24
 172.16.4.0/24
 172.16.5.0/24
 172.16.6.0/24
 172.16.7.0/24
 172.16.8.0/24 172.16.1.0 - 172.16.1.255
 172.16.2.0 - 172.16.2.255
 172.16.3.0 - 172.16.3.255
 172.16.4.0 - 172.16.4.255
 172.16.5.0 - 172.16.5.255
 172.16.6.0 - 172.16.6.255
 172.16.7.0 - 172.16.7.255
 172.16.8.0 - 172.16.8.255 Masque /24
  • 70.
    Thomas Moegli EIGRP :Routes résumées Configuration d’une route résumée 70 172.16.1.0/23
 172.16.2.0/23
 172.16.3.0/23
 172.16.4.0/23
 172.16.5.0/23
 172.16.6.0/23
 172.16.7.0/23
 172.16.8.0/23 172.16.0.0 - 172.16.1.255
 172.16.2.0 - 172.16.3.255

 172.16.4.0 - 172.16.5.255

 172.16.6.0 - 172.16.7.255

 172.16.8.0 - 172.16.10.255 Masque /23
  • 71.
    Thomas Moegli EIGRP :Routes résumées Configuration d’une route résumée 71 172.16.1.0/22
 172.16.2.0/22
 172.16.3.0/22
 172.16.4.0/22
 172.16.5.0/22
 172.16.6.0/22
 172.16.7.0/22
 172.16.8.0/22 172.16.4.0 - 172.16.7.255 Masque /22 172.16.8.0 - 172.16.11.255 172.16.0.0 - 172.16.3.255
  • 72.
    Thomas Moegli EIGRP :Routes résumées Configuration d’une route résumée 72 172.16.1.0/21
 172.16.2.0/21
 172.16.3.0/21
 172.16.4.0/21
 172.16.5.0/21
 172.16.6.0/21
 172.16.7.0/21
 172.16.8.0/21 172.16.0.0 - 172.16.7.255 Masque /21 172.16.8.0 - 172.16.15.255
  • 73.
    Thomas Moegli EIGRP :Routes résumées Configuration d’une route résumée 73 172.16.0.0/24 172.16.1.0/24 172.16.2.0/24 172.16.3.0/24 172.16.4.0/24 172.16.5.0/24 172.16.6.0/24 172.16.7.0/24 172.16.8.0/24 172.16.0.0/23 172.16.2.0/23 172.16.4.0/23 172.16.6.0/23 172.16.8.0/23 172.16.0.0/22 172.16.4.0/22 172.16.8.0/22 172.16.0.0/21 172.16.8.0/21
  • 74.
    Thomas Moegli ๏ Enchangeant le masque CIDR, une adresse de sous-réseau permet de regrouper plusieurs sous-réseaux ๏ Ce procédé se nomme ๏ Pour EIGRP, il est possible d’envoyer une route résumée englobant les sous-réseaux pour alléger la table de routage ๏ Il est nécessaire de configurer cette route résumée sur chaque interface où EIGRP doit envoyer cette route EIGRP : Routes résumées Configuration d’une route résumée 74 R1 S2/1 10.12.0.0/24 .1 R2 R3 S2/2 S2/2 S2/1 10.13.0.0/24 256K 512K 172.16.1.0 172.16.2.0 172.16.3.0 172.16.4.0 172.16.5.0 172.16.6.0 172.16.7.0 172.16.8.0 10.23.0.0/24 Fa0/0Fa0/0 .2 .1 .3 .2 .3 172.16.1.0/21 172.16.1.0 172.16.2.0 172.16.3.0 172.16.4.0 172.16.5.0 172.16.6.0 172.16.7.0 172.16.1.0/21 172.16.1.0172.16.2.0172.16.3.0172.16.4.0172.16.5.0172.16.6.0172.16.7.0 172.16.8.0 172.16.8.0
  • 75.
    Thomas Moegli ๏ Laconfiguration de la route résumée se fait au niveau de l’interface : ๏ Exemple pour la topologie d’exemple :
 EIGRP : Routes résumées Configuration d’une route résumée 75 ip summary-address eigrp as-number ip-address mask [admin-distance] [leak-map name] R1(config)# interface S2/1 R1(config-if)# ip summary-address eigrp 1 172.16.1.0 255.255.248.0 *Mar 1 01:46:47.823: %DUAL-5-NBRCHANGE: IP-EIGRP(0) 1: Neighbor 10.12.0.2 (Serial2/1) is resync: summary configured R1(config)# interface S2/2 R1(config-if)# ip summary-address 172.16.1.0 255.255.248.0
  • 76.
    Thomas Moegli ๏ SurR2 et R3, la table de routage contient la route résumée et est plus allégée : EIGRP : Routes résumées Configuration d’une route résumée 76 R2# show ip route eigrp 172.16.0.0/16 is variably subnetted, 2 subnets, 2 masks D 172.16.8.1/32 [90/5665536] via 10.23.0.3, 02:11:25, FastEthernet0/0 D 172.16.0.0/21 [90/5665536] via 10.23.0.3, 00:32:44, FastEthernet0/0 10.0.0.0/24 is subnetted, 3 subnets D 10.13.0.0 [90/5537536] via 10.23.0.3, 02:11:25, FastEthernet0/0 R3# show ip route eigrp 172.16.0.0/16 is variably subnetted, 2 subnets, 2 masks D 172.16.8.1/32 [90/5639936] via 10.13.0.1, 02:12:32, Serial2/2 D 172.16.0.0/21 [90/5639936] via 10.13.0.1, 00:33:52, Serial2/2 10.0.0.0/24 is subnetted, 3 subnets D 10.12.0.0 [90/10537472] via 10.23.0.2, 02:12:32, FastEthernet0/0
  • 77.
  • 78.
    Thomas Moegli Problématique ๏ Certainestopologies Frame-Relay (comme Hub-and-Spoke) peuvent poser problème avec EIGRP car un routeur Spoke ne reçoit pas les routes d’un autre routeur Spoke en raison notamment de mécanismes de protection comme Split Horizon ๏ Split Horizon a pour but d’empêcher les boucles de routages en ne redistribuant pas sur la même interface les mises à jour reçues sur celle-ci ๏ Dans une topologie de type Hub-and-Spoke, plusieurs routeurs sont connectés à une même interface EIGRP et réseaux WAN EIGRP et Frame-Relay 78 HubSpoke 2 Spoke 3 Spoke 1 S1/0 S1/0 S1/0 S1/0 10.14.0.0/24 Frame Relay .1 .2 .3 .4
  • 79.
    Thomas Moegli ๏ Solutionpossibles ๏ Désactiver Split Horizon (mauvaise idée) ๏ Configurer des sous-interfaces (nécessite la création de sous-réseaux pour chaque liaison Point-to-Point EIGRP et réseaux WAN EIGRP et Frame-Relay 79 HubSpoke 2 Spoke 3 Spoke 1 S1/0.100 S1/0 S1/0 S1/0 10.14.0.0/30 Frame Relay .1 .2 .6 .10 S1/0.150 S1/0.200 .5 .910.14.0.4/30 10.14.0.8/30 100 150 200 201 151 101
  • 80.
  • 81.
    Thomas Moegli Configuration surHQ EIGRP et réseaux WAN EIGRP et Frame-Relay 81 ! Configuration des interfaces Loopback HQ(config)# int Lo1 HQ(config-if)# ip add 10.1.1.1 255.255.255.0 HQ(config)# int Lo2 HQ(config-if)# ip add 10.1.2.1 255.255.255.0 HQ(config)# int Lo3 HQ(config-if)# ip add 10.1.3.1 255.255.255.0 ! Configuration de l’interface série (création des sous-interfaces) HQ(config)# int S0/1 HQ(config-if)# no shutdown HQ(config-if)# encapsulation frame-relay HQ(config)# int S0/1.102 point-to-point ! Création d’une sous-interface (mode Point-to-Point) HQ(config-subif)# ip add 10.1.102.1 255.255.255.252 HQ(config-subif)# frame-relay interface-dlci 102 ! Identifiant DLCI HQ(config)# int S0/1.103 point-to-pont HQ(config-subif)# frame-relay interface-dlci 103
  • 82.
    Thomas Moegli Configuration surEast EIGRP et réseaux WAN EIGRP et Frame-Relay 82 ! Configuration des interfaces Loopback East(config)# int Lo1 East(config-if)# ip add 10.2.1.1 255.255.255.0 East(config)# int Lo2 East(config-if)# ip add 10.2.2.1 255.255.255.0 East(config)# int Lo3 East(config-if)# ip add 10.2.3.1 255.255.255.0 ! Configuration de l’interface série (création des sous-interfaces) East(config)# int S0/1 East(config-if)# no shutdown East(config-if)# encapsulation frame-relay East(config)# int S0/1.201 point-to-point ! Création d’une sous-interface (mode Point-to-Point) East(config-subif)# ip add 10.1.102.2 255.255.255.252 East(config-subif)# frame-relay interface-dlci 201 ! Identifiant DLCI
  • 83.
    Thomas Moegli Configuration surWest EIGRP et réseaux WAN EIGRP et Frame-Relay 83 ! Configuration des interfaces Loopback West(config)# int Lo1 West(config-if)# ip add 10.3.1.1 255.255.255.0 West(config)# int Lo2 West(config-if)# ip add 10.3.2.1 255.255.255.0 West(config)# int Lo3 West(config-if)# ip add 10.3.3.1 255.255.255.0 ! Configuration de l’interface série (création des sous-interfaces) West(config)# int S0/1 West(config-if)# no shutdown West(config-if)# encapsulation frame-relay West(config)# int S0/1.301 point-to-point ! Création d’une sous-interface (mode Point-to-Point) West(config-subif)# ip add 10.1.103.2 255.255.255.252 West(config-subif)# frame-relay interface-dlci 301 ! Identifiant DLCI
  • 84.
    Thomas Moegli Configuration EIGRPsur Frame-Relay (avec routes résumées) EIGRP et réseaux WAN EIGRP et Frame-Relay 84 ! Configuration EIGRP HQ(config)# router eigrp 10 HQ(config-router)# no auto-summary HQ(config-router)# network 10.1.0.0 255.255.0.0 ! Configuration EIGRP East(config)# router eigrp 10 East(config-router)# no auto-summary East(config-router)# network 10.1.0.0 255.255.0.0 East(config-router)# network 10.2.0.0 255.255.0.0 ! Configuration EIGRP West(config)# router eigrp 10 West(config-router)# no auto-summary West(config-router)# network 10.1.0.0 255.255.0.0 West(config-router)# network 10.3.0.0 255.255.0.0
  • 85.
    Thomas Moegli Création deroutes résumées pour alléger la table de routage EIGRP et réseaux WAN EIGRP et Frame-Relay 85 ! Configuration d’une route résumée pour regrouper 10.1.1.0 - 10.1.3.0 sur une seule route (/22) HQ(config)# int S0/1.102 HQ(config-subif)# ip summary-address eigrp 10 10.1.0.0 255.255.252.0 HQ(config)# int S0/1.103 HQ(config-subif)# ip summary-address eigrp 10 10.1.0.0 255.255.252.0 ! Configuration d’une route résumée pour regrouper 10.2.1.0 - 10.2.3.0 sur une seule route (/22) East(config)# int S0/1.201 East(config-subif)# ip summary-address eigrp 10 10.2.0.0 255.255.252.0 ! Configuration d’une route résumée pour regrouper 10.3.1.0 - 10.3.3.0 sur une seule route (/22) West(config)# int S0/1.301 West(config-subif)# ip summary-address eigrp 10 10.3.0.0 255.255.252.0
  • 86.
    Thomas Moegli Vue dela table de routage sur East et West EIGRP et réseaux WAN EIGRP et Frame-Relay 86 East# show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area … Gateway of last resort is not set 10.0.0.0/8 is variably subnetted, 8 subnets, 3 masks D 10.2.0.0/22 is a summary, 00:04:20, Null0 D 10.3.0.0/22 [90/2809856] via 10.1.102.1, 00:04:09, Serial0/1.201 C 10.2.1.0/24 is directly connected, Loopback1 C 10.2.2.0/24 is directly connected, Loopback2 D 10.1.0.0/22 [90/2297856] via 10.1.102.1, 00:04:15, Serial0/1.201 C 10.2.3.0/24 is directly connected, Loopback3 D 10.1.103.0/30 [90/2681856] via 10.1.102.1, 00:04:15, Serial0/1.201 C 10.1.102.0/30 is directly connected, Serial0/1.201 West# show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area … Gateway of last resort is not set 10.0.0.0/8 is variably subnetted, 8 subnets, 3 masks D 10.2.0.0/22 [90/2809856] via 10.1.103.1, 00:05:22, Serial0/1.301 C 10.3.1.0/24 is directly connected, Loopback1 D 10.3.0.0/22 is a summary, 00:05:25, Null0 C 10.3.3.0/24 is directly connected, Loopback3 D 10.1.0.0/22 [90/2297856] via 10.1.103.1, 00:05:22, Serial0/1.301 C 10.3.2.0/24 is directly connected, Loopback2 C 10.1.103.0/30 is directly connected, Serial0/1.301 D 10.1.102.0/30 [90/2681856] via 10.1.103.1, 00:05:31, Serial0/1.301
  • 87.
    Thomas Moegli EIGRP etréseaux WAN EIGRP et Frame-Relay 87 Configuration Frame-Relay - Multipoint HQ West East S0/1 S0/1 S0/1 Frame Relay 102 10.1.1.0/24Lo1 10.1.2.0/24Lo2 10.1.3.0/24Lo3 103 201 301 10.2.1.0/24Lo1 10.2.2.0/24Lo2 10.2.3.0/24Lo3 10.3.1.0/24Lo1 10.3.2.0/24Lo2 10.3.3.0/24Lo3 10.1.5.1/24S0/1.100 10.1.5.2/24S0/1.201 10.1.5.3/24S0/1.301
  • 88.
    Thomas Moegli Configuration surHQ EIGRP et réseaux WAN EIGRP et Frame-Relay 88 ! Configuration des interfaces Loopback HQ(config)# int Lo1 HQ(config-if)# ip add 10.1.1.1 255.255.255.0 HQ(config)# int Lo2 HQ(config-if)# ip add 10.1.2.1 255.255.255.0 HQ(config)# int Lo3 HQ(config-if)# ip add 10.1.3.1 255.255.255.0 ! Configuration de l’interface série HQ(config)# int S0/1 HQ(config-if)# no shutdown HQ(config-if)# encapsulation frame-relay HQ(config)# int S0/1.100 multipoint ! Création d’une sous-interface (mode Multipoint) HQ(config-subif)# ip add 10.1.5.1 255.255.255.0 HQ(config-subif)# frame-relay map ip 10.1.5.2 102 broadcast ! Le mot ‘broadcast’ permet aux messages Multicast d’EIGRP de HQ(config-subif)# frame-relay map ip 10.1.5.3 103 broadcast ! pouvoir être transportés sur les liens Frame-Relay (il s’agit ! à la base d’un réseau NBMA)
  • 89.
    Thomas Moegli Configuration surEast EIGRP et réseaux WAN EIGRP et Frame-Relay 89 ! Configuration des interfaces Loopback East(config)# int Lo1 East(config-if)# ip add 10.2.1.1 255.255.255.0 East(config)# int Lo2 East(config-if)# ip add 10.2.2.1 255.255.255.0 East(config)# int Lo3 East(config-if)# ip add 10.2.3.1 255.255.255.0 ! Configuration de l’interface série East(config)# int S0/1 East(config-if)# no shutdown East(config-if)# encapsulation frame-relay East(config)# int S0/1.201 multipoint ! Création d’une sous-interface (mode Multipoint) East(config-subif)# ip add 10.1.5.1 255.255.255.0 East(config-subif)# frame-relay map ip 10.1.5.1 201 broadcast ! Le mot ‘broadcast’ permet aux messages Multicast d’EIGRP de East(config-subif)# frame-relay map ip 10.1.5.3 201 broadcast ! pouvoir être transportés sur les liens Frame-Relay (il s’agit ! à la base d’un réseau NBMA)
  • 90.
    Thomas Moegli Configuration surWest EIGRP et réseaux WAN EIGRP et Frame-Relay 90 ! Configuration des interfaces Loopback West(config)# int Lo1 West(config-if)# ip add 10.3.1.1 255.255.255.0 West(config)# int Lo2 West(config-if)# ip add 10.3.2.1 255.255.255.0 West(config)# int Lo3 West(config-if)# ip add 10.3.3.1 255.255.255.0 ! Configuration de l’interface série West(config)# int S0/1 West(config-if)# no shutdown West(config-if)# encapsulation frame-relay West(config)# int S0/1.301 multipoint ! Création d’une sous-interface (mode Multipoint) West(config-subif)# ip add 10.1.5.3 255.255.255.0 West(config-subif)# frame-relay map ip 10.1.5.1 301 broadcast ! Le mot ‘broadcast’ permet aux messages Multicast d’EIGRP de West(config-subif)# frame-relay map ip 10.1.5.2 301 broadcast ! pouvoir être transportés sur les liens Frame-Relay (il s’agit ! à la base d’un réseau NBMA)
  • 91.
    Thomas Moegli Configuration EIGRPsur Frame-Relay EIGRP et réseaux WAN EIGRP et Frame-Relay 91 ! Configuration EIGRP HQ(config)# router eigrp 10 HQ(config-router)# no auto-summary HQ(config-router)# network 10.0.0.0 ! Configuration EIGRP East(config)# router eigrp 10 East(config-router)# no auto-summary East(config-router)# network 10.0.0.0 ! Configuration EIGRP West(config)# router eigrp 10 West(config-router)# no auto-summary West(config-router)# network 10.0.0.0
  • 92.
    Thomas Moegli Table deroutage EIGRP et réseaux WAN EIGRP et Frame-Relay 92 East# show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, … Gateway of last resort is not set 10.0.0.0/24 is subnetted, 7 subnets D 10.1.3.0 [90/2297856] via 10.1.5.1, 00:05:33, Serial0/1.201 D 10.1.2.0 [90/2297856] via 10.1.5.1, 00:05:33, Serial0/1.201 C 10.2.1.0 is directly connected, Loopback1 D 10.1.1.0 [90/2297856] via 10.1.5.1, 00:05:33, Serial0/1.201 C 10.2.2.0 is directly connected, Loopback2 C 10.2.3.0 is directly connected, Loopback3 C 10.1.5.0 is directly connected, Serial0/1.201 West# show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, … Gateway of last resort is not set 10.0.0.0/24 is subnetted, 7 subnets D 10.1.3.0 [90/2297856] via 10.1.5.1, 00:06:22, Serial0/1.301 C 10.3.1.0 is directly connected, Loopback1 D 10.1.2.0 [90/2297856] via 10.1.5.1, 00:06:22, Serial0/1.301 D 10.1.1.0 [90/2297856] via 10.1.5.1, 00:06:22, Serial0/1.301 C 10.3.3.0 is directly connected, Loopback3 C 10.3.2.0 is directly connected, Loopback2 C 10.1.5.0 is directly connected, Serial0/1.301 On remarque que les routes entre East et West n’ont pas été échangées. East ne reçoit pas les routes Loopback de West et inversement Problème due à la topologie Multipoint
  • 93.
    Thomas Moegli EIGRP etréseaux WAN EIGRP et Frame-Relay 93 HQ West East S0/1 S0/1 S0/1 Frame Relay 102 10.1.1.0/24Lo1 10.1.2.0/24Lo2 10.1.3.0/24Lo3 103 201 301 10.2.1.0/24Lo1 10.2.2.0/24Lo2 10.2.3.0/24Lo3 10.3.1.0/24Lo1 10.3.2.0/24Lo2 10.3.3.0/24Lo3 10.1.5.1/24S0/1.100 10.1.5.2/24S0/1.201 10.1.5.3/24S0/1.301 10.2.1.0/24 10.2.2.0/24 10.2.3.0/24 10.3.1.0/24 10.3.2.0/24 10.3.3.0/24
  • 94.
    Thomas Moegli Solution proposée: Désactivation du Split-Horizon EIGRP et réseaux WAN EIGRP et Frame-Relay 94 ! Désactivation du Split-Horizon HQ(config)# int S0/1.100 HQ(config-subif)# no ip split-horizon eigrp 10 East# show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area, … Gateway of last resort is not set 10.0.0.0/24 is subnetted, 10 subnets D 10.3.1.0 [90/2809856] via 10.1.5.1, 00:00:08, Serial0/1.201 D 10.1.3.0 [90/2297856] via 10.1.5.1, 00:00:08, Serial0/1.201 D 10.1.2.0 [90/2297856] via 10.1.5.1, 00:00:08, Serial0/1.201 C 10.2.1.0 is directly connected, Loopback1 D 10.3.3.0 [90/2809856] via 10.1.5.1, 00:00:08, Serial0/1.201 D 10.1.1.0 [90/2297856] via 10.1.5.1, 00:00:08, Serial0/1.201 C 10.2.2.0 is directly connected, Loopback2 D 10.3.2.0 [90/2809856] via 10.1.5.1, 00:00:09, Serial0/1.201 C 10.2.3.0 is directly connected, Loopback3 C 10.1.5.0 is directly connected, Serial0/1.201
  • 95.
  • 96.
    Thomas Moegli ๏ LorsqueEIGRP supprime une route successeur (perte de connexion par ex.) et qu’aucune route FS n’existe, le routeur commence le processus de recherche de route ๏ Le routeur cherche activement la route (état du routeur Active pour cette route) ๏ Les routes pour lesquelles le routeur possède une route successeur restent à l’état Passive Convergence et status Active 96 Réseau X Réseau Y 1000 R6R4 R7R3R1 R2 1000 1500 1000 3000 2000 2000 2500 Query
  • 97.
    Thomas Moegli ๏ Etapeseffectuées par le routeur lorsqu’il est à l’état Active pour une route : 1. Change l’état de Passive (p) à Active (a). Ce changement se voit avec la commande show ip eigrp topology 2. Envoi de messages QUERY à tous les voisins excepté celui situé sur la route supprimée 3. Chaque voisin analyse la requête en fonction de sa table de routage. 1. Si le voisin connait une route alternative, il informe le routeur par un message REPLY et ne relaie pas le QUERY aux autres voisins 2. Si le voisin possède également la route à l’état Passive, il relaie la requête QUERY aux autres voisins et attend leur réponse avant de transmettre son message vers le routeur d’origine 4. Lorsque le routeur reçoit les messages REPLY de tous ses voisins, il envoie un message REPLY aux autres voisins si nécessaire 5. Lorsqu’un routeur a reçu un message REPLY pour tous ses messages Query, il utilise les informations reçues pour choisir sa nouvelle route ๏ Ce processus de convergence fait partie de l’algorithme DUAL Convergence et status Active 97 Router# show ip eigrp topology
  • 98.
    Thomas Moegli ๏ Ceprocessus de convergence peut être problématique sur des réseaux avec des sites distants connectés sur des liens à faible débit ๏ Exemple de topologie ๏ WAN1 doit envoyer à tous ses liens distants un message QUERY ๏ Chaque branche répond ๏ EIGRP utilise le protocole RTP pour l’envoi des messages QUERY et REPLY, ce qui implique que chaque message est acquitté ๏ Le trafic généré peut être relativement important Convergence et status Active 98 Core1 Core2 B1 B2 B3 B4 B5 B6 WAN1 WAN2
  • 99.
    Thomas Moegli ๏ Quelquesrouteurs, surtout ceux situés en extrémité ne sont pas responsable de transmettre le trafic entre différents sites ๏ En théorie, le trafic à destination de B1 peut être redirigé via B2 - WAN2 - B1 ๏ Cette route de déviation va consommer toute la bande passante et le trafic vers B1 sera ralenti ๏ Cette situation n’est pas acceptable, il vaut mieux ne pas utiliser la route ๏ Le filtrage de route nécessite une configuration complexe ๏ EIGRP propose de configurer le routeur B1 comme routeur Stub Routeurs Stubs 99 Core1 Core2 B1 B2 B3 B4 B5 B6 WAN1 WAN2
  • 100.
    Thomas Moegli Stub router ๏Un routeur stub qui n’annonce pas les routes apprises par EIGRP à d’autres routeurs voisins ๏ Les routeurs non stub n’envoient pas de messages Query aux routeurs stubs ๏ Réduction de la portée des messages Query ๏ Réduction du trafic ๏ Configuration d’un routeur EIGRP ๏ Commande Routeurs Stubs 100 eigrp stub option
  • 101.
    Thomas Moegli Par défaut,la commande est similaire à Routeurs Stubs 101 Option Routeur autorisé à …. connected Annonce les routes connectées uniquement sur les interfaces qui correspondent à la commande network summary Annonce les routes résumées automatiques ou définies manuellement static Annonce les routes statiques, en supposant que la commande redistribute static est configurée leak-map name Annonce les routes spécifiées par une leak map redistributed Annonce les routes redistribuées, en supposant que la redistribution est configurée receive-only N’annonce aucune route. Cette option ne peut être combinée avec aucune autre option Router(config-router)# eigrp stub [receive-only | connected | static | summary] option2 option3 … eigrp stub eigrp stub connected summary
  • 102.
    Thomas Moegli Routeurs Stubs Exemple 102 R2R1 1.1.1.1/32Lo02.2.2.2/32Lo0 G0/1 G0/1 .1 .210.12.0.0/24 ! Configuration des interfaces R1(config)# int Loopback0 R1(config-if)# ip add 1.1.1.1 255.255.255.255 R1(config)# int GigabitEthernet0/1 R1(config-if)# ip add 10.12.0.1 255.255.255.0 R1(config-if)# no shutdown ! Configuration du routage R1(config)# router eigrp 3 R1(config-router)# network 0.0.0.0 *May 9 17:32:17.552: %DUAL-5-NBRCHANGE: EIGRP-IPv4 3: Neighbor 10.12.0.2 (GigabitEthernet0/1) is up: new adjacency ! Configuration des interfaces R2(config)# int Loopback0 R2(config-if)# ip add 2.2.2.2 255.255.255.255 R2(config)# int GigabitEthernet0/1 R2(config-if)# ip add 10.12.0.2 255.255.255.0 R2(config-if)# no shutdown ! Configuration du routage R2(config)# router eigrp 3 R2(config-router)# network 0.0.0.0 *May 9 17:31:55.071: %DUAL-5-NBRCHANGE: EIGRP-IPv4 3: Neighbor 10.12.0.1 (GigabitEthernet0/1) is up: new adjacency
  • 103.
    Thomas Moegli Routeurs Stubs Exemple 103 R2R1 1.1.1.1/32Lo02.2.2.2/32Lo0 G0/1 G0/1 .1 .210.12.0.0/24 R1# show ip route Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2 … Gateway of last resort is not set 1.0.0.0/32 is subnetted, 1 subnets C 1.1.1.1 is directly connected, Loopback0 2.0.0.0/32 is subnetted, 1 subnets D 2.2.2.2 [90/130816] via 10.12.0.2, 00:02:11, GigabitEthernet0/1 10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks C 10.12.0.0/24 is directly connected, GigabitEthernet0/1 L 10.12.0.1/32 is directly connected, GigabitEthernet0/1
  • 104.
    Thomas Moegli Routeurs Stubs Exemple 104 R2R1 1.1.1.1/32Lo02.2.2.2/32Lo0 G0/1 G0/1 .1 .210.12.0.0/24 ! Configuration de EIGRP Stub (réception uniquement, pas d’envoi) R2(config)# router eigrp 3 R2(config-router)# eigrp stub receive-only *May 9 16:57:49.143: %DUAL-5-NBRCHANGE: EIGRP-IPv4 3: Neighbor 10.12.0.1 (GigabitEthernet0/1) is down: peer info changed *May 9 16:57:51.099: %DUAL-5-NBRCHANGE: EIGRP-IPv4 3: Neighbor 10.12.0.1 (GigabitEthernet0/1) is up: new adjacency R1# show ip route Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, … Gateway of last resort is not set 1.0.0.0/32 is subnetted, 1 subnets C 1.1.1.1 is directly connected, Loopback0 10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks C 10.12.0.0/24 is directly connected, GigabitEthernet0/1 L 10.12.0.1/32 is directly connected, GigabitEthernet0/1 R1# show ip eigrp neighbors EIGRP-IPv4 Neighbors for AS(3) H Address Interface Hold Uptime SRTT RTO Q Seq (sec) (ms) Cnt Num 0 10.12.0.2 Gi0/1 10 00:06:49 6 100 0 10
  • 105.
  • 106.
    Thomas Moegli ๏ Stopperl’envoi de messages Hello EIGRP sur une interface précise ๏ Empêche ainsi de former un voisinage sur le lien en question ๏ Par exemple, si l’interface est connectée à un ISP ๏ Commande passive-interface interface-type interface-number Sécurité EIGRP Contrôler le trafic EIGRP 106 Réseau X Réseau Y R6R4 R7R3R1 R2 EIGRP Hello EIGRP Hello EIGRP Hello EIGRP Hello EIGRP Hello EIGRP Hello Router(config)# router eigrp as-number Router(config-router)# passive-interface interface-type interface-number
  • 107.
    Thomas Moegli ๏ CiscoBest Practice : Il est possible de désactiver l’envoi de messages EIGRP sur toutes les interfaces par défaut ๏ Commande passive-interface default ๏ Il est nécessaire, sur chaque interface qui est utilisé par EIGRP, d’annuler la configuration par la commande d’interface no passive-interface id_interface Sécurité EIGRP Contrôler le trafic EIGRP 107
  • 108.
    Thomas Moegli ๏ Lesconséquences d’une attaque sur les informations de routage sont nombreuses ๏ La redirection du trafic peut entraîner des boucles sur le réseau, occasionnant un déni de service ๏ Le trafic peut être redirigé sur un canal surveillé par l’attaquant ๏ Le trafic peut être désactivé ou rejeté, ce qui entraîne une défaillance du réseau ๏ Pour protéger l’échange d’informations de routage, une clé peut être installée sur l’ensemble des routeurs. Seuls les routeurs qui disposent de cette clé peuvent s’échanger leur informations de routage ๏ Ils doivent s’authentifier mutuellement via cette clé ๏ Attention, l’authentification ne chiffre pas le paquet. La confidentialité n’est pas assurée Sécurité EIGRP Authentification : Objectifs 108
  • 109.
    Thomas Moegli ๏ Ilexiste deux types d’authentification ๏ Plain-text authentication : la clé est envoyée avec le message sans chiffrement ๏ Hashing authentication : une opération de hachage est effectuée avec la clé avant émission du paquet ๏ Dans les deux types d’authentification, il est nécessaire de configurer une clé ou passphrase Sécurité EIGRP Authentification : Types 109
  • 110.
    Thomas Moegli ๏ Dansce mode, un mot de passe (clé) est configuré sur chaque routeur ๏ Chaque voisin doit être configuré avec la même clé ๏ Lorsque R1 envoie des informations de routage vers R2, la clé est envoyée avec le paquet ๏ Cette clé est envoyée en clair, sans être chiffrée ๏ R2 réceptionne la clé et vérifie si elle correspond à celle contenue en mémoire ๏ Si les deux clés correspondent, R2 accepte la mise à jour reçue. ๏ Si les deux clés ne correspondent pas, R2 rejette le paquet ๏ Les protocoles de routage qui supportent l’authentification Plan-Text sont RIPv2, OSPFv2, IS-IS Sécurité EIGRP Authentification : Plain-Text 110 R1 R2
  • 111.
    Thomas Moegli ๏ Dansce mode, une fonction de hachage est utilisée (MD5, SHA) ๏ Cette fonction prend en paramètre le paquet ainsi que la clé et génère une empreinte d’une longueur fixe ๏ R1 transmet cette empreinte avec le paquet ๏ R2 utilise la même fonction de hachage avec sa clé stockée en mémoire et le paquet reçu (sans l’empreinte) ๏ Il compare l’empreinte générée avec celle reçue ๏ Si les empreintes correspondent, R2 autorise ce paquet ๏ Si les empreintes ne correspondent pas, R2 rejette le paquet ๏ La fonction de hachage dépend du protocole utilisé. Tous les protocoles de routage utilisent MD5 mais seuls OSPFv2, OSPFv3 et EIGRP supportent les fonctions de hachage SHA Sécurité EIGRP Authentification : Hashing 111 R1 R2 Paquet EIGRP Empreinte H1 Hash Paquet EIGRP Empreinte H1 Hash Paquet EIGRP Empreinte H2 Empreinte H1 Empreinte H2 = ?
  • 112.
    Thomas Moegli ๏ Lasécurité du protocole de routage peut être accrue en changeant souvent les clés ๏ Toutefois, changer les clés implique de devoir temporairement interrompre les relations de voisinage entre routeurs ๏ Quelques protocoles de routage supportent la fonction de changement automatique de clés ๏ L’administrateur peut définir plusieurs clés en une seule fois et définir pour chaque clé un temps d’utilisation ๏ Le protocole de routage change automatiquement de clé suivant le temps défini par clé ๏ Pour définir plusieurs clés, il est nécessaire de définir d’abord un nouveau trousseau de clés (key-chain) puis rajouter les clés à ce trousseau Sécurité EIGRP Authentification : Time-Based Keys Chains 112 Key-Chain
  • 113.
    Thomas Moegli ๏ Unechaîne de clés est crée via la commande de configuration globale :
 ๏ Le trousseau est caractérisé par : ๏ Un identifiant de clé (Key ID) : configuré par la commande key key-id . L’identifiant peut être de 1 à 255 ๏ Un mot de passe (Password) : configuré par la commande key-string password ๏ (Opt.) Une durée de vie (Lifetime) : configuré par la commande et ๏ Chaque clé dispose de deux durées de vie : ๏ Accept lifetime : durée sur laquelle le routeur accepte la clé durant l’échange de clés avec un autre routeur ๏ Send lifetime : durée sur laquelle le routeur envoie la clé durant l’échange de clés avec un autre routeur Sécurité EIGRP Authentification : Spécificité de la clé 113 Router(config)# key chain key-name key key-id key-string password accept-lifetime hour datesend-lifetime hour date
  • 114.
    Thomas Moegli Exemple deconfiguration d’un trousseau de clés Sécurité EIGRP Authentification : Key-Chain 114 R1(config)# key chain R1-Chain R1(config-keychain)# key 1 R1(config-keychain-key)# key-string cisco1 R1(config-keychain-key)# accept-lifetime 09:00:00 Mar 1 2015 23:59:59 Mar 31 2015 R1(config-keychain-key)# send-lifetime 09:00:00 Mar 1 2015 23:59:59 Mar 31 2015 R1(config-keychain)# key 2 R1(config-keychain-key)# key-string cisco2 R1(config-keychain-key)# accept-lifetime 09:00:00 Jun 1 2015 23:59:59 Jun 31 2015 R1(config-keychain-key)# send-lifetime 09:00:00 Jun 1 2015 23:59:59 Jun 31 2015 R1(config-keychain-key)# end
  • 115.
    Thomas Moegli ๏ Siaucune durée de vie n’est spécifiée pour une clé, elle est considérée comme valide en permanence ๏ Pour l’utilisation des clés dans le cas d’une chaîne contenant plusieurs clés, les règles suivantes s’appliquent ๏ Envoi de messages EIGRP : Utilise la clé ayant l’identifiant le plus petit parmi toutes les clés valides ๏ Réception de messages EIGRP : Vérifie l’empreinte MD5 en utilisant toutes les clés valides Sécurité EIGRP Authentification : Key-Chain 115
  • 116.
    Thomas Moegli Exemple ๏ Ladurée de vie configurée pour la clé 1 est expirée ๏ Les clés 2 et 3 ont des durées de vie valides ๏ La clé 4 possède une durée de vie qui commence ultérieurement. Elle n’est donc pas encore valide ๏ Lors de la réception d’un paquet EIGRP entrant, les clés valides (2 et 3) sont utilisées pour vérifier l’empreinte. Chaque clé est testée pour trouver une empreinte qui correspond au paquet entrant ๏ Lors de l’envoi d’un paquet EIGRP, la clé avec l’identifiant le plus petit parmi les clés valides (ici, la clé 2) est utilisé pour la fonction de hachage Sécurité EIGRP Authentification : Key-Chain 116 1 2 3 4 Durée de vie expirée Pas encore active Paquet EIGRPHash Empreinte MD5 Valide ? Valide ? Paquet EIGRP Hash Empreinte MD5
  • 117.
    Thomas Moegli Sécurité EIGRP Authentification 117 AuthentificationPlain Text Authentification hachage MD5 Authentification hachage SHA Gestion des trousseaux de clés RIPv2 Oui Oui Non Oui EIGRP Non Oui Oui (avec EIGRP nommé) Oui OSPFv2 Oui Oui Oui
 (avec trousseaux de clés) Oui OSPFv3 Non Oui Oui Non BGP Non Oui Non Non
  • 118.
    Thomas Moegli Etapes deconfiguration ๏ Configuration d’un trousseau de clés ๏ Configuration du mode d’authentification pour EIGRP ๏ Avec EIGRP classique, le seul mode est le type avec hachage MD5 ๏ Avec EIGRP nommé, il est possible également de choisir le hachage SHA ๏ Activer l’authentification MD5 pour une instance d’AS EIGRP sur toutes les interfaces ๏ Indiquer le trousseau de clés à utiliser pour l’authentification Sécurité EIGRP Authentification EIGRP 118
  • 119.
    Thomas Moegli Topologie d’exemple SécuritéEIGRP Authentification EIGRP 119 R1 10.10.12.0/24 .1 R2 R3 10.10.13.0/24 EIGRP 100 Fa0/0 Fa0/0 .2 .1 .3 Fa0/1 Fa0/0
  • 120.
    Thomas Moegli Sécurité EIGRP AuthentificationEIGRP 120 R1(config)# key chain R1-KeyChain R1(config-keychain)# key 1 R1(config-keychain-key)# key-string CISCO1 R1(config-keychain-key)# accept-lifetime 09:00:00 April 01 2015 23:59:59 April 31 2015 R1(config-keychain-key)# send-lifetime 09:00:00 April 01 2015 23:59:59 April 31 2015 R1(config-keychain)# key 2 R1(config-keychain-key)# key-string CISCO2 R1(config-keychain-key)# accept-lifetime 09:00:00 May 1 2015 23:59:59 May 31 2015 R1(config-keychain-key)# send-lifetime 09:00:00 May 1 2015 23:59:59 May 31 2015 R1(config)# interface FastEthernet0/0 R1(config-if)# ip authentication mode eigrp 100 md5 R1(config-if)# ip authentication key-chain eigrp 100 R1-KeyChain R1(config)# interface FastEthernet0/1 R1(config-if)# ip authentication mode eigrp 100 md5 R1(config-if)# ip authentication key-chain eigrp 100 R1-KeyChain
  • 121.
    Thomas Moegli Sécurité EIGRP AuthentificationEIGRP 121 R2(config)# key chain R2-KeyChain R2(config-keychain)# key 1 R2(config-keychain-key)# key-string CISCO1 R2(config-keychain-key)# accept-lifetime 09:00:00 April 01 2015 23:59:59 April 31 2015 R2(config-keychain-key)# send-lifetime 09:00:00 April 01 2015 23:59:59 April 31 2015 R2(config-keychain)# key 2 R2(config-keychain-key)# key-string CISCO2 R2(config-keychain-key)# accept-lifetime 09:00:00 May 1 2015 23:59:59 May 31 2015 R2(config-keychain-key)# send-lifetime 09:00:00 May 1 2015 23:59:59 May 31 2015 R2(config)# interface FastEthernet0/0 R2(config-if)# ip authentication mode eigrp 100 md5 R2(config-if)# ip authentication key-chain eigrp 100 R2-KeyChain
  • 122.
    Thomas Moegli Sécurité EIGRP AuthentificationEIGRP 122 R3(config)# key chain R3-KeyChain R3(config-keychain)# key 1 R3(config-keychain-key)# key-string CISCO1 R3(config-keychain-key)# accept-lifetime 09:00:00 April 01 2015 23:59:59 April 31 2015 R3(config-keychain-key)# send-lifetime 09:00:00 April 01 2015 23:59:59 April 31 2015 R3(config-keychain)# key 2 R3(config-keychain-key)# key-string CISCO2 R3(config-keychain-key)# accept-lifetime 09:00:00 May 1 2015 23:59:59 May 31 2015 R3(config-keychain-key)# send-lifetime 09:00:00 May 1 2015 23:59:59 May 31 2015 R3(config)# interface FastEthernet0/0 R3(config-if)# ip authentication mode eigrp 100 md5 R3(config-if)# ip authentication key-chain eigrp 100 R2-KeyChain
  • 123.
    Thomas Moegli Sécurité EIGRP AuthentificationEIGRP : Vérification 123 R1# show key chain Key-chain R1-KeyChain: key 1 -- text "CISCO1" accept lifetime (09:00:00 UTC Apr 1 2015) - (23:59:59 UTC May 1 2015) [valid now] send lifetime (09:00:00 UTC Apr 1 2015) - (23:59:59 UTC May 1 2015) [valid now] key 2 -- text "CISCO2" accept lifetime (09:00:00 UTC May 1 2015) - (23:59:59 UTC May 31 2015) send lifetime (09:00:00 UTC May 1 2015) - (23:59:59 UTC May 31 2015)
  • 124.
  • 125.
    Thomas Moegli Vérification etTroubleshooting 125 Commande Valeur show ip eigrp neighbors Affiche les voisins EIGRP show ip eigrp interfaces Liste les interfaces sur lesquelles EIGRP est actif show ip route eigrp Affiche les entrées EIGRP dans la table de routage show ip eigrp topology Affiche la Topology Table show ip eigrp traffic Affiche les statistiques de trafic liées à EIGRP show ip protocols Affiche des informations liées au protocole EIGRP, notamment les valeurs K
  • 126.
    Thomas Moegli Vérification etTroubleshooting Commande show ip eigrp neighbors 126 Corp# show ip eigrp neighbors IP-EIGRP neighbors for process 20 H Address Interface Hold Uptime SRTT RTO Q Seq (sec) (ms) Cnt Num 1 172.16.10.6 Se0/1 11 00:38:09 18 200 0 18 0 172.16.10.2 Se0/0 11 00:38:12 22 200 0 18
  • 127.
    Thomas Moegli Vérification etTroubleshooting Commande show ip eigrp interfaces 127 Corp# show ip eigrp interfaces IP-EIGRP interfaces for process 20 Xmit Queue Mean Pacing Time Multicast Pending Interface Peers Un/Reliable SRTT Un/Reliable Flow Timer Routes Se0/0 1 0/0 22 0/15 107 0 Se0/1 1 0/0 18 0/15 91 0
  • 128.
    Thomas Moegli Vérification etTroubleshooting Commande show ip eigrp topology 128 Corp# show ip eigrp topology IP-EIGRP Topology Table for AS(20)/ID(10.10.11.1) Codes: P - Passive, A - Active, U - Update, Q - Query, R - Reply, r - reply Status, s - sia Status P 10.10.10.0/24, 1 successors, FD is 128256 via Connected, Loopback0 P 10.10.11.0/24, 1 successors, FD is 128256 via Connected, Loopback1 P 10.10.20.0/24, 1 successors, FD is 2297856 via 172.16.10.2 (2297856/128256), Serial0/0 via 172.16.10.6 (2300416/156160), Serial0/1 P 10.10.30.0/24, 1 successors, FD is 2297856 via 172.16.10.2 (2297856/128256), Serial0/0 via 172.16.10.6 (2300416/156160), Serial0/1 P 10.10.40.0/24, 1 successors, FD is 2297856 via 172.16.10.6 (2297856/128256), Serial0/1 via 172.16.10.2 (2300416/156160), Serial0/0 … P 10.10.20.0/24, 1 successors, FD is 2297856 via 172.16.10.2 (2297856/128256), Serial0/0 Subnet/Mask Number of Successors Feasible Distance (FD) Next-Hop Router Metric Reported Distance (RD) Outgoing Interface
  • 129.
    Thomas Moegli Vérification etTroubleshooting Commande show ip eigrp route 129 Corp# show ip route Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP D - EIGRP, … Gateway of last resort is not set 172.16.0.0/16 is variably subnetted, 3 subnets, 2 masks C 172.16.10.4/30 is directly connected, Serial0/1 C 172.16.10.0/30 is directly connected, Serial0/0 D 172.16.0.0/16 is a summary, 00:52:02, Null0 10.0.0.0/8 is variably subnetted, 3 subnets, 2 masks C 10.10.10.0/24 is directly connected, Loopback0 D 10.0.0.0/8 is a summary, 00:20:09, Null0 C 10.10.11.0/24 is directly connected, Loopback1
  • 130.
    Thomas Moegli Vérification etTroubleshooting Commande show ip eigrp traffic 130 Corp# show ip eigrp traffic IP-EIGRP Traffic Statistics for AS 20 Hellos sent/received: 49286/49285 Updates sent/received: 22/18 Queries sent/received: 0/1 Replies sent/received: 1/0 Acks sent/received: 8/11 SIA-Queries sent/received: 0/0 SIA-Replies sent/received: 0/0 Hello Process ID: 179 PDM Process ID: 97 IP Socket queue: 0/2000/2/0 (current/max/highest/drops) Eigrp input queue: 0/2000/2/0 (current/max/highest/drops)
  • 131.
    Thomas Moegli Vérification etTroubleshooting Commande show ip protocols 131 Corp# show ip protocols Routing Protocol is "eigrp 20" Outgoing update filter list for all interfaces is not set Incoming update filter list for all interfaces is not set Default networks flagged in outgoing updates Default networks accepted from incoming updates EIGRP metric weight K1=1, K2=0, K3=1, K4=0, K5=0 EIGRP maximum hopcount 100 EIGRP maximum metric variance 1 Redistributing: eigrp 20 EIGRP NSF-aware route hold timer is 240s Automatic network summarization is not in effect Maximum path: 4 Routing for Networks: 10.0.0.0 172.16.0.0 Passive Interface(s): Loopback0 Loopback1 Routing Information Sources: Gateway Distance Last Update 172.16.10.6 90 00:43:42 172.16.10.2 90 00:43:42 Distance: internal 90 external 170
  • 132.
  • 133.
    Thomas Moegli ๏ L’adressedu prochain saut est l’adresse de lien-local du voisin ๏ Utilise les fonctionnalités d’authentification d’IPv6 ๏ Pas d’auto-summarisation de routes ๏ Les voisins n’ont pas besoin d’être sur le même sous-réseau ๏ Envoi des mises à jour sur l’adresse multicast FF02::A ๏ Sous IPv4, l’adresse multicast se termine par 10 et A en hexadécimal = 10 ๏ Même sous IPv6, il est possible de garder une adresse RouterID en IPv4 EIGRP pour IPv6 Caractéristiques 133
  • 134.
    Thomas Moegli ๏ Etapes ๏Activer le routage des paquets unicast sous IPv6 ๏ ipv6 unicast-routing ๏ Attribuez aux interfaces une adresse IPv6 ๏ ipv6 ๏ Activer EIGRP sous IPv6 et spécifier l’AS ๏ ipv6 router eigrp as-number ๏ (Optionnel) : Configurer le Router ID EIGRP explicitement ๏ eigrp router-id ipv4-address ๏ Configurer les interfaces pour activer EIGRP sur celles-ci ๏ interface S1/0
 ipv6 eigrp as-number EIGRP pour IPv6 Configuration 134 Router(config)# ipv6 unicast-routing Router(config)# ipv6 address ip-address/mask Router(config)# ipv6 router eigrp as-number Router(config-router)# eigrp router-id ipv4-address Router(config)# interface id-interface Router(config-if)# ipv6 eigrp as-number
  • 135.
    Thomas Moegli Topologie d’exemple EIGRPpour IPv6 Configuration 135 R2R1 R3 F0/0 F0/0 S1/0S1/1 S1/0S1/0 Loopback0 1.1.1.1/32 Loopback0 2.2.2.2/32 Loopback0 3.3.3.3/322000:3::/642000:2::/64 2000:1::/64 2000:4::/64 1 1 2 2 1 1 SW1 SW2
  • 136.
    Thomas Moegli EIGRP pourIPv6 Configuration 136 Topologie d’exemple ! Activation routage sous IPv6 R1(config)# ipv6 unicast-routing ! Configuration des interfaces R1(config)# int Lo0 R1(config-if)# ip add 1.1.1.1 255.255.255.255 R1(config)# int S1/0 R1(config-if)# ipv6 address 2000:2::1/64 R1(config-if)# no shutdown R1(config)# int f0/0 R1(config-if)# ipv6 address 2000:1::1/64 R1(config-if)# no shutdown ! Activation d’EIGRP sous IPv6 R1(config-if)# ipv6 router eigrp 1 R1(config)# int Fa0/0 R1(config-if)# ipv6 eigrp 1 R1(config)# int S1/0 R1(config-if)# ipv6 eigrp 1 ! Activation routage sous IPv6 R2(config)# ipv6 unicast-routing ! Configuration des interfaces R2(config)# int Lo0 R2(config-if)# ip add 2.2.2.2 255.255.255.255 R2(config)# int S1/0 R2(config-if)# ipv6 address 2000:2::2/64 R2(config-if)# no shutdown R2(config)# int S1/1 R2(config-if)# ipv6 address 2000:3::1/64 R2(config-if)# no shutdown ! Activation d’EIGRP sous IPv6 R2(config-if)# ipv6 router eigrp 1 R2(config)# int S1/0 R2(config-if)# ipv6 eigrp 1 R2(config)# int S1/1 R2(config-if)# ipv6 eigrp 1 ! Activation routage sous IPv6 R3(config)# ipv6 unicast-routing ! Configuration des interfaces R3(config)# int Lo0 R3(config-if)# ip add 3.3.3.3 255.255.255.255 R3(config)# int S1/0 R3(config-if)# ipv6 address 2000:3::2/64 R3(config-if)# no shutdown R3(config)# int f0/0 R3(config-if)# ipv6 address 2000:4::1/64 R3(config-if)# no shutdown ! Activation d’EIGRP sous IPv6 R3(config-if)# ipv6 router eigrp 1 R3(config)# int Fa0/0 R3(config-if)# ipv6 eigrp 1 R3(config)# int S1/0 R3(config-if)# ipv6 eigrp 1
  • 137.
    Thomas Moegli Commandes devérification ๏ Afficher la table de routage
 show ipv6 route ๏ Possibilité de filtrer les routes à celles d’EIGRP uniquement : ๏ Possibilité de rechercher une route particulière en spécifiant son préfixe EIGRP pour IPv6 Configuration 137 R1# show ipv6 route IPv6 Routing Table - default - 7 entries Codes: C - Connected, L - Local, S - Static, U - Per-user Static route B - BGP, HA - Home Agent, MR - Mobile Router, R - RIP I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary D - EIGRP, EX - EIGRP external, ND - Neighbor Discovery, l - LISP O - OSPF Intra, OI - OSPF Inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2 ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2 C 2000:1::/64 [0/0] via FastEthernet0/0, directly connected L 2000:1::1/128 [0/0] via FastEthernet0/0, receive C 2000:2::/64 [0/0] via Serial1/0, directly connected L 2000:2::1/128 [0/0] via Serial1/0, receive D 2000:3::/64 [90/2681856] via FE80::C802:5FF:FE0D:0, Serial1/0 D 2000:4::/64 [90/2684416] via FE80::C802:5FF:FE0D:0, Serial1/0 L FF00::/8 [0/0] via Null0, receive Router# show ipv6 route Router# show ipv6 route eigrp Router# show ipv6 route 2000:1::/64
  • 138.
    Thomas Moegli Commandes devérification ๏ Afficher les caractéristiques des protocoles IGP sous IPv6 qui sont actifs
 show ipv6 route ๏ Affiche les valeurs K ๏ Affiche le RID ๏ Affiche les interfaces sur lesquelles EIGRP est activé EIGRP pour IPv6 Configuration 138 R1# show ipv6 protocols IPv6 Routing Protocol is "connected" IPv6 Routing Protocol is "ND" IPv6 Routing Protocol is "eigrp 1" EIGRP-IPv6 Protocol for AS(1) Metric weight K1=1, K2=0, K3=1, K4=0, K5=0 NSF-aware route hold timer is 240 Router-ID: 1.1.1.1 Topology : 0 (base) Active Timer: 3 min Distance: internal 90 external 170 Maximum path: 16 Maximum hopcount 100 Maximum metric variance 1 Interfaces: FastEthernet0/0 Serial1/0 Redistribution: None Router# show ipv6 protocols
  • 139.
    Thomas Moegli Commandes devérification ๏ Afficher les voisins EIGRP connectés
 show ipv6 eigrp neighbors EIGRP pour IPv6 Configuration 139 R1# show ipv6 eigrp neighbors EIGRP-IPv6 Neighbors for AS(1) H Address Interface Hold Uptime SRTT RTO Q Seq (sec) (ms) Cnt Num 0 Link-local address: Se1/0 12 00:39:32 186 1116 0 6 FE80::C802:5FF:FE0D:0 Router# show ipv6 eigrp neighbors R2# show ipv6 eigrp neighbors EIGRP-IPv6 Neighbors for AS(1) H Address Interface Hold Uptime SRTT RTO Q Seq (sec) (ms) Cnt Num 1 Link-local address: Se1/0 11 00:40:52 46 276 0 3 FE80::C801:5FF:FE09:0 0 Link-local address: Se1/1 10 00:43:56 48 288 0 5 FE80::C803:5FF:FE0E:0
  • 140.
    Thomas Moegli Commandes devérification ๏ Afficher les interfaces EIGRP actives
 show ipv6 eigrp neighbors ๏ Afficher le détail d’une ou des interface(s) ๏ Permet d’afficher les timers Hello et Holdtime EIGRP pour IPv6 Configuration 140 R1# show ipv6 eigrp interfaces EIGRP-IPv6 Interfaces for AS(1) Xmit Queue Mean Pacing Time Multicast Pending Interface Peers Un/Reliable SRTT Un/Reliable Flow Timer Routes Fa0/0 0 0/0 0 0/1 0 0 Se1/0 1 0/0 186 0/15 859 0 Router# show ipv6 eigrp interfaces R1# show ipv6 eigrp interfaces detail EIGRP-IPv6 Interfaces for AS(1) Xmit Queue Mean Pacing Time Multicast Pending Interface Peers Un/Reliable SRTT Un/Reliable Flow Timer Routes Fa0/0 0 0/0 0 0/1 0 0 Hello-interval is 5, Hold-time is 15 Split-horizon is enabled Next xmit serial <none> Un/reliable mcasts: 0/0 Un/reliable ucasts: 0/0 Mcast exceptions: 0 CR packets: 0 ACKs suppressed: 0 Retransmissions sent: 0 Out-of-sequence rcvd: 0 Topology-ids on interface - 0 Authentication mode is not set Se1/0 1 0/0 186 0/15 859 0 Hello-interval is 5, Hold-time is 15 Split-horizon is enabled Next xmit serial <none> Un/reliable mcasts: 0/0 Un/reliable ucasts: 1/3 Mcast exceptions: 0 CR packets: 0 ACKs suppressed: 1 Retransmissions sent: 0 Out-of-sequence rcvd: 0 Topology-ids on interface - 0 Authentication mode is not set Router# show ipv6 eigrp interfaces detail
  • 141.
    Thomas Moegli Commandes devérification ๏ Afficher la topologie EIGRP EIGRP pour IPv6 Configuration 141 R1# show ipv6 eigrp topology EIGRP-IPv6 Topology Table for AS(1)/ID(1.1.1.1) Codes: P - Passive, A - Active, U - Update, Q - Query, R - Reply, r - reply Status, s - sia Status P 2000:2::/64, 1 successors, FD is 2169856 via Connected, Serial1/0 P 2000:3::/64, 1 successors, FD is 2681856 via FE80::C802:5FF:FE0D:0 (2681856/2169856), Serial1/0 P 2000:4::/64, 1 successors, FD is 2684416 via FE80::C802:5FF:FE0D:0 (2684416/2172416), Serial1/0 P 2000:1::/64, 1 successors, FD is 28160 via Connected, FastEthernet0/0 Router# show ipv6 eigrp topology
  • 142.
  • 143.
    Thomas Moegli ๏ Lorsde la configuration EIGRP, plusieurs paramètres sont configurés sur divers modes de configuration ๏ Mode de configuration d’interface ๏ Mode de configuration pour EIGRP IPv4 ๏ Mode de configuration pour EIGRP IPv6 ๏ Named EIGRP permet de regrouper toute la configuration EIGRP sur une même instance Named EIGRP 143
  • 144.
    Thomas Moegli Named EIGRP 144 Modede configuration d’interface Mode de configuration EIGRP pour IPv4 Mode de configuration EIGRP pour IPv6 Instance virtuelle EIGRP
  • 145.
    Thomas Moegli ๏ Ausein d’une instance virtuelle EIGRP, on peut configurer tous les paramètres EIGRP ๏ Mode de configuration address-family (permet de configurer les plages IPv4 et IPv6 pour EIGRP) ๏ Permet de définir le Router ID ๏ Désigner le routeur EIGRP comme Stub Router ๏ Mode de configuration address-family-interface ๏ Configurer les Interfaces passives ๏ Configurer les timers ๏ Mode de configuration address-family-topology ๏ Configurer la variance ๏ Configurer la redistribution Named EIGRP Instance virtuelle EIGRP 145
  • 146.
  • 147.
    Thomas Moegli Exemple basiquede configuration Named EIGRP Configuration 147 ! Configuration Named EIGRP R1(config)# router eigrp MYEIGRP R1(config-router)# address-family ipv4 autonomous-system 1 R1(config-router-af)# network 0.0.0.0 R1 F0/0 S1/0 Loopback0 1.1.1.1/32 10.1.1 2002 172.16.1.0/24 2001::/64 .1 1 .1 1 SW1 ! Configuration classique EIGRP R1(config)# router eigrp 1 R1(config-router)# network 0.0.0.0
  • 148.
    Thomas Moegli Exemple avancéde configuration Named EIGRP Configuration 148 R1 F0/0 S1/0 Loopback0 1.1.1.1/32 10.1.1 2002 172.16.1.0/24 2001::/64 .1 1 .1 1 SW1 ! Configuration avancée EIGRP R1(config)# router eigrp 1 R1(config-router)# network 0.0.0.0 R1(config-router)# passive-interface default R1(config-router)# no passive-interface S1/0 R1(config-router)# variance 2 R1(config-router)# int S1/0 R1(config-if)# ip hello-interval eigrp 1 2 R1(config-if)# ip hold-time eigrp 1 10 R1(config-if)# exit R1(config-if)# ipv6 router eigrp 2 R1(config-rtr)# variance 2 R1(config-rtr)# int Fa0/0 R1(config-if)# ipv6 eigrp 2 R1(config-if)# int S1/0 R1(config-if)# ipv6 eigrp 2 R1(config-if)# int Lo0 R1(config-if)# ipv6 eigrp 2
  • 149.
    Thomas Moegli Named EIGRP Configuration 149 R1 F0/0 S1/0 Loopback0 1.1.1.1/32 10.1.1 2002 172.16.1.0/24 2001::/64 .1 1 .1 1 SW1 !Configuration Named EIGRP R1(config)# router eigrp MYEIGRP R1(config-router)# address-family ipv4 unicast autonomous-system 1 R1(config-router-af)# af-interface default R1(config-router-af-interface)# hello-interval 2 R1(config-router-af-interface)# hold-time 10 R1(config-router-af-interface)# passive-interface R1(config-router-af-interface)# exit R1(config-router-af)# af-interface S1/0 R1(config-router-af-interface)# no passive-interface R1(config-router-af-interface)# exit R1(config-router-af)# topology base R1(config-router-af-topology)# variance 2 R1(config-router-af-topology)# exit R1(config-router-af)# network 0.0.0.0 R1(config-router)# address-family ipv6 unicast autonomous-system 2 R1(config-router-af)# topology base R1(config-router-af-topology)# variance 2 R1(config-router-af-topology)# end
  • 150.
    Thomas Moegli Merci devotre attention ! thomas.moegli@icloud.com Références CCNA Routing & Switching Official Course, Cisco Press CCNP Routing & Switching : ROUTE Exam Course, Cisco Press CCNP Routing & Switching : ROUTE Exam Course, LiveLessons Cisco : Protocoles et concepts de routage, ENI Editions (A. Vaucamps) 150
